Шлифовка коленвала в домашних условиях
Всем привет! Подготавливаю все для сборки мотора.
Решил покрасить блок т.к. та сторона которая под выхлопным коллектором вся облезла. Ржавчину пришлось долго и упорно чистить щеткой, камнем, отбивать маленьким зубилом, наждачным кругом и пригодился даже «типа дремель» с маленьким круглым камушком (очень хорошо чистит в труднодоступных местах). Затем преобразователь ржавчины,
мет. щетка и покраска термостойкой краской.
Краска кремнийорганическая для печей и пр. 800 градусов. Хотел черную, но черной не было.
Грязная работенка. Отмыл блок и гильзы. Промыл маслонасос износа почти нет зазоры по шестерня корпус 0.05 (не более 0,2-0,25), между зубьями шестерен 0.2, (не более 0,25-0,3). На зубьях шестерен видны множественные задиры от абразива. Не думал, что шестерни такие мягкие. В перспективе не помешало бы заменить. По оси выработки нет поэтому не измерял (не более 0.1).

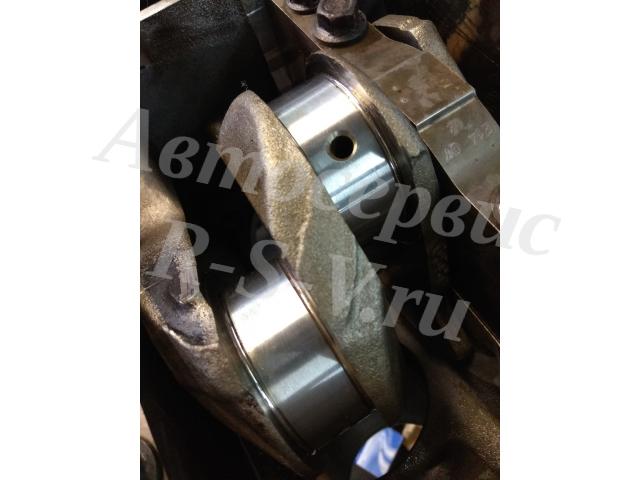

Отполировал шейки коленвала. Из куска войлока сделал кольцо. Кольцо бегает по кругу. Приводится в движение шлифмашинкой.
Вопрос к продвинутым.
1.Какой успокоитель/натяжитель цепи считать изношенным?

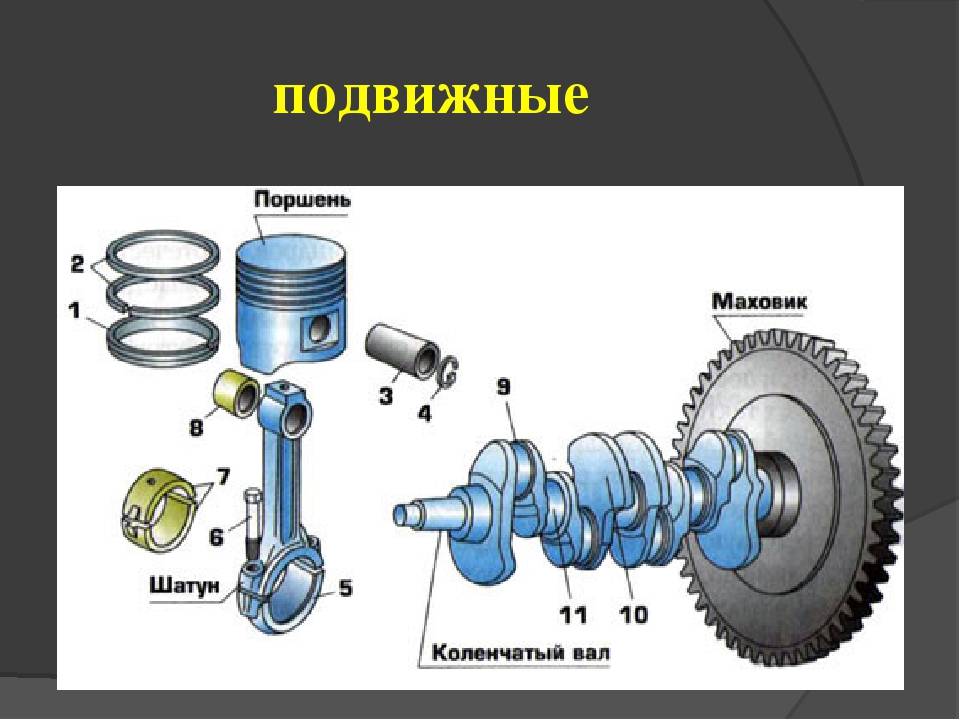

Кто нибудь держал в руках коленвал от среднеразмерного двигателя автомобиля? Не берем маленькие смешные микролитражки с моторчиками от садового триммера, а говорим о среднем классе автомобилей, ну например, типа Соляриса или Мазды-6? И как вы думаете, сколько весит такая железяка?
Так вот к чему. Практически каждый двигатель, подвергающийся косметическому ремонту, и разбираемый при этом до винтика, требует восстановления рабочих поверхностей шеек коленчатого вала — я еще не встречал практически ни одного мотора, имеющего средний пробег более ста тысяч км и не имеющего рисок или задиров на рабочей поверхности шеек коленчатого вала. И по этому поверхность шеек если и не нужно протачивать под следующий ремонтный размер, то уж шлифовать «под чистую» нужно обязательно. И для этого коленчатый вал необходимо отвезти в специализированную мастерскую, где его установят в специальный станок и произведут прошлифовку поверхностей шеек, упорных полуколец и зоны работы сальников. Оборудование для расточки и шлифовки валов достаточно громоздкое и дорогостоящее, по этому иметь его в каждом сервисе нецелесообразно, но и возить постоянно в спец. мастерскую тяжелые валы неохота.
Для таких целей (восстановительная шлифовка поверхностей шеек и рабочих зон коленвалов) было придумано и изготовлено мобильное (ручное) оборудование, которому нашлось применение и в других отраслях, где необходимо обработать (отшлифовать) выпуклые или цилиндрические поверхности деталей из различного материала — как металла, так и пластика, керамики, камня.
В нашем же случае (автосервиса) необходимость иметь такое устройство было продиктована четко определенной задачей — постоянно таскать в другие мастерские (на мех. завод) коленчатые валы от находящихся в ремонте двигателей и неудобно (напоминаю о том, что весят эти железки немало, и тем тяжелее, чем больше по объему двигатель. А если в ремонте находится двигатель даже легкого грузовика, то удовольствие тут ниже среднего); и еще одна причина — потеря времени на обработку, да и денег отдавать за то, что можно сделать самостоятельно, тоже неохота. Ну так и вот.. был изготовлен универсальный по сути и оптимальный при работе инструмент — ручная ленточная шлифовальная машина сабельного типа. Практически из подручных материалов сварена металлоконструкция, напоминающая смычек, на которой были закреплены два ролика с «ложбинкой» на рабочей поверхности (с бортиками), один из которых сидел на жесткой оси, приваренной к «смычку», а второй — подвижный, с помощью которого можно натягивать установленную шлифовальную ленту. Приводит в движение ленту третий ролик, смонтированный на валу «болгарки» (углошлифовальной машинки), так же имеющего боковые ограничительные бортики. Электродвигатель машинки имеет ручку плавной регулировку скорости вращения, позволяющую изменять скорость движения ленты.
Сборка и разборка двигателя ИЖ Планета 5
Отечественные мотоциклы марки ИЖ, несмотря на свой возраст, все еще популярны в различных уголках нашей страны. Этот простой и неприхотливый транспорт пользуется особой популярностью у жителей сельской местности.
Не каждый импортный мотоцикл сможет завестись в +40 или -30, работать на любом бензине, а в модификации с коляской превращается в универсальный транспорт охотника или рыбака. Увы, есть у этих мотоциклов и весомый недостаток – низкий ресурс двигателей. Редко какой ИЖ сможет проработать несколько сезонов и при этом не «застучать».
Именно поэтому ниже, вы найдете пошаговую инструкцию о том, как проводится разборка и сборка двигателя ИЖ Планета 5.
Следуя представленной ниже схеме можно добраться до всех элементов двигателя, чтобы провести их ревизию или замену. Полностью разбирать мотор имеет смысл, если необходимо добраться до коленчатого вала или левого сальника.
Поломка последнего приводит к снижению ходовых характеристик, дымлению из-за наличия большого количества масла внутри кривошипной камеры.
Пошаговая схема разборки:
- Откручиваем свечу, гайки с верхней части цилиндра. Убираем цилиндр с поршнем.
- Сливаем оставшееся в двигателе масло и снимаем мотор с рамы (крепления в передней и задней части) предварительно отключив и пронумеровав все провода.
- Откручиваем левую крышку и по максимуму снимаем коробку передач и другие доступные элементы.
- Из под правой крышки убираем генератор, звезду главной передачи и сальник коленчатого вала.
- Убираем все доступные детали, относящиеся к коробке передач.
- Справа находим винты, стягивающие части картера. Отвинчиваем их вместе с гайками двух болтов.
- Подходящим, по диаметру прутком выталкиваем установочные втулки так, чтобы они частично оставались в пазах.
- Легкими ударами киянки постукиваем вдоль всей плоскости соприкосновения частей картера. Если части не отходят друг от друга или отходят частично, попробуйте вставить в паз монтажную лопатку и без особого усилия постучать по ней.
- Откручиваем стопорную пластину и снимаем ее.
- Вынимаем кольца-шайбы, попутно отмечая их порядок.
- Теперь можно снять левую часть картера с коленчатого вала. Если элемент не поддается, можно легкими ударами резинового молотка помочь деталям разъединится.
- Щипцами убираем стопорное кольцо. Для снятия шариковых подшипников понадобится труба или схожий элемент, торцевая часть которого совпадает с внешним кольцом подшипника. Прислоняем его к подшипнику и понемногу выбиваем из установочного места.
- Легким постукиванием вынимаем направляющие узлов переключения скоростей.
- Достаем стопорное кольцо, установленное внутри, а за ним разрезное дистанционное.
- Впрессовываем левый сальник. Подобным образом достаем кольцо коренного подшипника установленное справа.
Разборка двигателя завершена, теперь можно провести ремонт двигателя ИЖ Планета 5.
Сборка двигателя иж планета 5
Процесс сборки двигателя происходит в обратном порядке, с обязательным условием – соблюдением всех технологических особенностей процесса. При восстановлении мотора не забывайте, что это точный механизм и от того, насколько тщательно вы подошли к подгону и установке всех деталей, будут зависеть его основные характеристики.
- Все демонтированные запчасти и элементы двигателя отмываются растворителем и проводится ревизия. Если были обнаружены серьезные сколы, задиры или другие дефекты, то эти запчасти заменяются. Если повредило левую половину картера или правую, то их заменяют попарно.
- Стыковочные плоскости отчищаются от следов герметика или прокладок.
- Элементы узла переключения передач полируется до блестящей поверхности.
- Левый сальник наполняем пластичной смазкой и монтируем на место с кольцом подшипника, следом фигурную шайбу.
- Ставим стопорное кольцо, после проверки точности установки переходим к следующим действиям.
- Следом монтируем ролики коренных подшипников и смазываем их.
- Надеваем коленчатый вал, на него ставим смазанный пластичной смазкой шариковый подшипник.
- Ставим дистанционные шайбы и следом за ними — стопорное кольцо.
- Смотрим, насколько просто вращается коленчатый вал, предварительно смазав его моторным маслом.
Если сборка на данном этапе не вызывает нареканий, следующие действия соответствуют обратному порядку сборки двигателя. Учтите, что необходимо приобрести полный комплект новых прокладок, и дополнительно смазать соединительные плоскости термостойким герметиком.
ПРОФЕССИОНАЛЬНАЯ БАЛАНСИРОВКА МОТОЦИКЛЕТНЫХ КОЛЕС
Одним из самых основных критериев обслуживания в шиномонтаже является профессиональная балансировка мотоколес. Выполнять эту операцию приходится при каждой смене шин, после проведения ремонта мотоциклетных колес, при сильной вибрации и для профилактики 1 раз в 10 тыс. км пробега.
Балансировка колес выполняется, чтобы устранить неизбежно возникающий при вращении колеса дисбаланс, который приводит к дискомфорту гонщика (возникает вибрация, обычно, на скорости от 80 до 120 км в час) и преждевременный износ мотошин.
Мото балансировка выполняется с помощью современных компьютерных стендов, позволяющих отбалансировать колеса мотоцикла с высокой степенью точности. Наличие максимального количества адаптеров позволяет работать со всеми типами мотоциклетных колес. Качественная балансировка колес возможна только при правильной установке мотоколеса на балансировочный стенд.
В современных мастерских используются фланцевые адаптеры, которые обеспечивают абсолютно точную центровку мотоколеса на станке, так как при этом центрирование выполняется не только на конусе, но и по болтовым отверстиям. А это существенно улучшит качество балансировки. Наши специалисты выполнят качественный мотошиномонтаж в Раменском, где для этого есть всё необходимое.
Своевременная и качественная балансировка колес значительно увеличит срок службы ходовой части и покрышек.
Предпродажная подготовка мотоцикла — это лучший способ в несколько раз повысить цену вашего байка. Мотосервис «Моторем» проводит диагностику, ремонт, тестирование мотоциклов перед продажей.
Если вы собираетесь продать свой мотоцикл, потому что уже «выросли» из него или же присмотрели себе модель помощнее, вам следует в первую очередь провести полную модернизацию. Ведь продать байк по выгодной цене с поржавевшей рамой или протекающим маслом просто нереально.
Чтобы подготовить аппарат к быстрой и выгодной продаже, проще всего будет отдать его в надежные руки мастера, который знает, как «навести блеск» и подарить новую жизнь вашему старому приятелю.
Как выровнять капот
Ремонт капота автомобиля, можно выполнить самостоятельно. Для устранения вмятин, потребуется соблюдать порядок действий по выравниванию кузовной детали своими руками:
Понадобится подготовить необходимый набор инструментов.К набору нужных инструментов относят металлические и резиновые молотки, ложки, напильник, шлифовальную машинку (в некоторых случаях, подойдет шлифовальный диск, подсоединенный к дрели), крюки и рычаги, обезжириватель, ветошь, грунтовка и краска.
- Нужно демонтировать кузовной элемент с автомобиля.Снятие детали позволяет более качественно выполнить работы по восстановлению кузовного элемента.
- Выполнить ряд подготовительных работ.Снаружи и изнутри деталь тщательно моют, обезжиривают. С тыльной части демонтируют антикоррозийное и шумоизоляционное покрытия.
- Выправить вмятины на капоте.Чтобы устранить дефект, нужно вытянуть вмятину, немножко пристукнуть резиновым молотком. Также для ремонта используются ложка или присоска.
- При небольших повреждениях, вмятину вправляют руками.Для облегчения процесса, повреждение слегка нагревают с помощью строительного фена.
- В случае если не удалось обойтись без повреждений лакокрасочного покрытия необходимо зашпаклевать и закрасить области, пострадавшие во время проведения ремонта.
https://youtube.com/watch?v=hLgp6RbfDos
Подробная инструкция
С причинами и симптомами необходимости восстановления мы разобрались. Где расточить коленвал и сколько это стоит? Именно такой вопрос приходит в голову каждому владельцу транспортного средства, столкнувшегося с необходимостью ремонта узла. Ответ прост — коленчатый шкив вполне можно расточить в домашних условиях, разумеется, при наличии необходимого оборудования (станка), инструментов и определенных знаний.
Но вы должны максимально понимать эту тему, поскольку изучить техническую литературу и посмотреть один раз, как это делает специалист, будет крайне недостаточно. Как минимум, нужно иметь соответствующий опыт. Итак, как происходит расточка — весь технологический процесс с подробным описанием предоставлен ниже.
Инструменты, станок
Первое, что вам потребуется для восстановления узла — это специализированный станок
Учтите, что без него работа будет невозможной, станок — это самое важное.
Набор гаечных ключей.
Этапы
Итак, перейдем к технологическому процессу. В первую очередь необходимо будет демонтировать с мотора все навесное оборудование. В данном случае нужно также снять сцепление с маховиком, а также КПП. Слейте все расходный материалы (моторную жидкость, антифриз) из систем. Подождите какое-то время, пока полностью не сольется все масло. Используйте весь необходимый для этого инструмент.
После того, как демонтировано все навесное оборудование, мотор следует вытащить из подкапотного пространства. Разумеется, самому справиться с этой задачей у вас вряд ли получится, поэтому заранее позаботьтесь о том, чтобы у вас был помощник.
Далее, необходимо вскрыть поддон двигателя. После этого можно открутить крышки шатунных и коренных подшипников. Используйте для этого весь необходимый инструмент. Когда крышки откручены, их можно демонтировать вместе с вкладышами, а сам коленчатый шкив для восстановления следует извлечь.
Следующим этапом процесса восстановления коленчатого вала будет полная прочистка. Это делается перед тем, как осуществлять его расточку. Очистка элемента должна быть наиболее эффективной, поскольку этот шаг является очень важным во всем процессе.
Как правило, сам процесс шлифовки начинается с работы с шатунными шейками. Чтобы осуществить эту процедуру, коленчатый вал необходимо установить на специализированный станок. Как вы можете увидеть на фото, такой станок вы вряд ли сможете взять в прокат, поэтому данная процедура возможна только в специализированных автосервисах или на производстве. Шатунные шейки необходимо правильно отшлифовать, соблюдая технологию (сначала измеряется самая изношенная шейка, чтобы определить размеры, до которых необходимо осуществлять расточку). Если ошибиться в этом вопросе, последствия могут быть необратимыми вплоть до того, что потребуется замена компонента.
Когда этот шаг завершен, на станке необходимо осуществить балансировку. После балансировки при помощи стоек с индикатором элементы должны находиться в таком виде, чтобы ось шеек не совпадала, их следует выставить по оси вращения
Это условие является обязательным, поэтому также обратите на это внимание. Таким образом при балансировке наружная поверхность шеек стачивается до нужных габаритов.
И только потом, когда выполнены все приведенные выше действия и узел установлен на станок, можно приступать к самому процессу шлифовки коленчатого шкива
Вам необходимо правильно его отшлифовать, после чего коленчатый вал промывается. Промывка должна осуществляться очень качественно, особое внимание необходимо уделять смазочным каналам.
После всех этих этапов наступает черед коренных шеек. Как и в предыдущем случае, начать необходимо с той шейки, которая изношена больше остальных. Таким образом определяется их ремонтный размер. Все остальные шейки подгоняются под эти габариты.
Затем, когда все этапы процесса завершены, вам следует осуществить проверку правильности формы узла. Сравнивать со стандартами бессмысленно, иначе в чем смысл шлифовки. Но все размеры должны соответствовать друг другу и быть пропорциональны. Некоторые осуществляют расточку коленвала с напылением, такой шаг позволяет увеличить ресурс эксплуатации узла. Однако, напыление не является обязательным условием, поэтому мы обойдемся без него.
Когда все работы завершены, необходимо произвести полную прочистку узла от продуктов износа, то есть металлической стружки и прочего мусора. Далее, узел необходимо смазать, затем собираются все компоненты механизма. Полученный узел монтируется обратно в двигатель. Вся сборка происходит в обратной последовательности.
Инструменты для ремонта мотоциклов
Часто ли или редко вы будете пользоваться мотоциклом, профилактические и ремонтные работы неизбежны. Поэтому лучше всего заранее запастись необходимыми инструментами. Вам понадобятся следующие инструменты для ремонта мотоциклов.
- Гаечные ключи. Оптимальным вариантом будет комбинированный набор.
- Торцовые головки. Они тоже продаются набором и имеют разные размеры. Посмотрите, чтобы в комплекте была свечная головка. Удобно с ее помощью извлекать свечу, удерживая ее. Для отворачивания и вкручивания крепежных деталей нужен вороток, который имеет храповый механизм.
- Ключ, с помощью которого затягиваются до необходимости резьбовые соединения. Он называется динамометрический.
- Набор отверток.
- Молотки. Боек из стали на молотках должен быть разной массы, от ста до пятисот грамм. Удобно иметь молоток, который имеет боек из пластмассы или резины.
- Кусачки, плоскогубцы, пассатижи.
- Щипцы, которые используются для того, чтобы снимать стопорные кольца.
- Чтобы выбивать оси или валы, понадобятся выколотки, выполненные из мягкого металла. А для того, чтобы выбивать штифты, нужны выколотки из стали.
- Несколько видов зубил с разной шириной лезвия.
- Съемник.
- Манометр позволит вам проверить давление в шинах.
- Чтобы измерить диаметр цилиндра, нужен нутромер.
Это далеко не полный перечень инструментов, который понадобится вам для ремонтных работ. Дело в том, что некоторые специфические инструменты понадобятся для некоторых конкретных работ. И приобрести их можно в том случае, если в этом возникнет необходимость.
Книги по ремонту мотоциклов
Очень большую помощь вам могут оказать книги по ремонту мотоциклов. Хотя в них можно найти и другую нужную вам информацию. В книгах вы сможете узнать историю развития любимой вами модели мотоцикла, устройство его, принципы безопасного вождения. В книгах вы найдете много полезной и необходимой вам информации. Различные упражнения, практические советы, которые помогут вам грамотно и безопасно водить мотоцикл, и с легкостью произвести мелкие ремонтные работы.
Удачи вам на дорогах. Ваш железный друг никогда вас не подведет, если отношение к нему будет соответственное.
Немного истории
Продукция Ирбитского мотоциклетного завода хорошо известна не только в нашей стране. Различные модели, чья конструкция берёт начало от довоенного BMW R71, сохраняют родительские гены на протяжении семидесяти лет. Правда, приставка «Урал» появилась в их названии несколько позже. Начиная с 1961 года, её присваивали следующим модификациям:
- М-62(1961 – 1963).
- М-63 ( 1963 – 1971) – это был так называемый Урал-2.
- М-66 (1973 – 1975) получил маркировку Урал-3.
Далее решено было ограничиться названием Урал, убрав дополнительный цифровой индекс и оставив только заводское обозначение.
- М-67 (1973 – 1976).
- М-67-36 (1976 – 1983).
- ИМЗ-8 (данная модель производится с 1985 года и имеет множество различных вариантов исполнения).
И это не считая специальных вариантов исполнения и ограниченных серий. Но в процессе тюнинга мотоцикла любой из перечисленных модификаций много общего. Несмотря на изменения в названии, все модели схожи по конструкции и имеют близкие технические характеристики.
Написать отзыв
Зарегистрируйтесь, оставив отзывы о товаре, вы сможете заработать бонусные баллы!
Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст. Рейтинг: Плохо Хорошо
Рейтинг: Плохо Хорошо
Введите код, показанный на картинке:

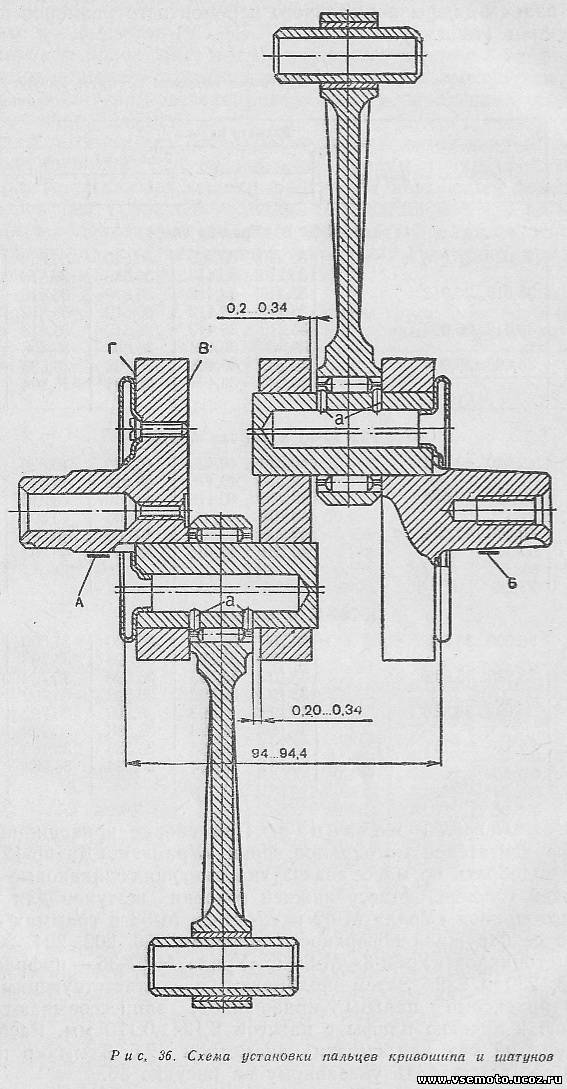

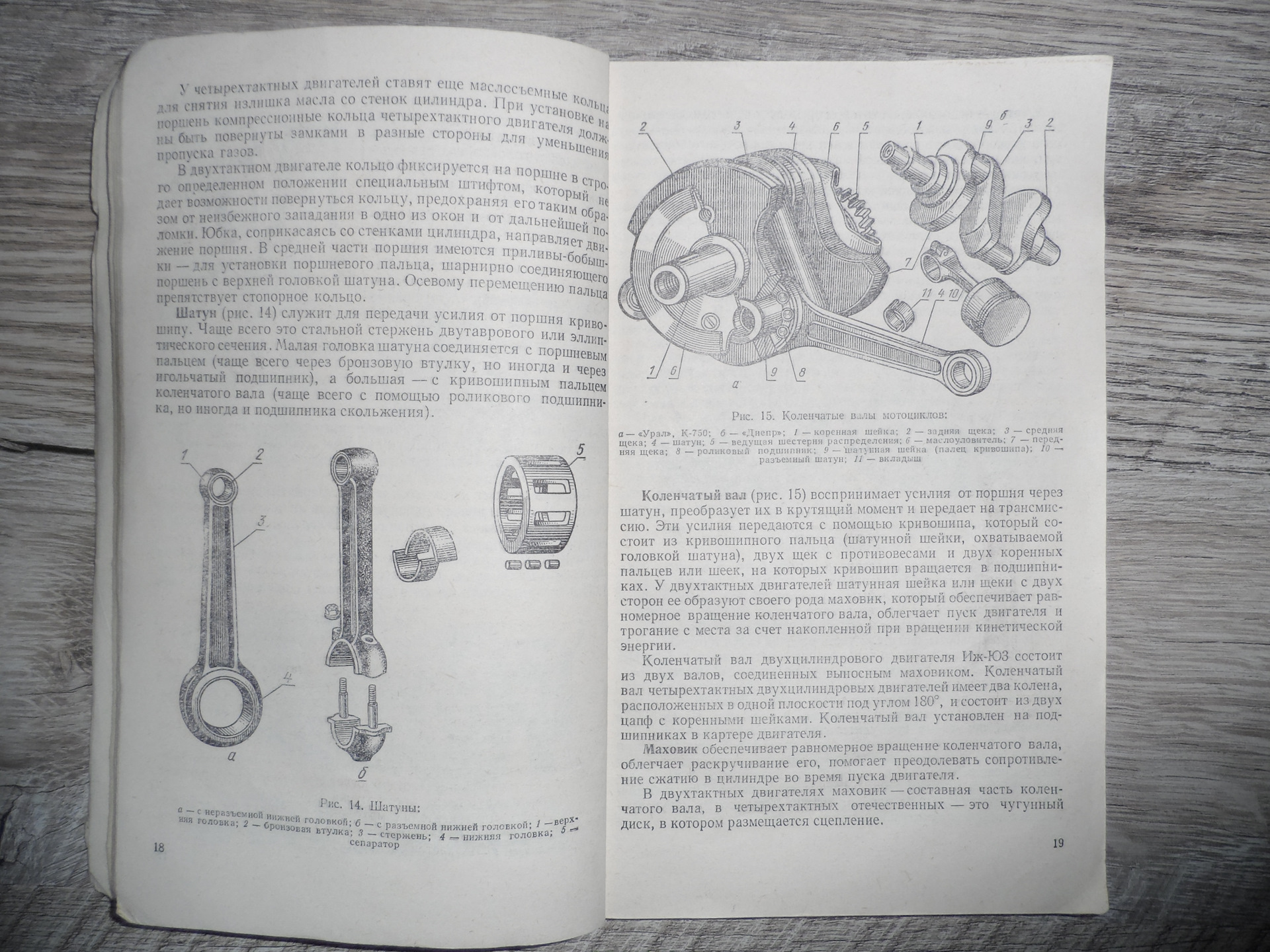

Обычно с проблемой замены шатуна в коленчатом валу сталкиваются владельцы двухтактной техники, это мотоциклы Минск, Восход, ИЖ, Кросовики, снегоходы, скутеры и мопеды. Загорелся коленвал, возникает вопрос, как отремонтировать коленвал мотоцикла, ответ найден, первое – купить новый коленвал, второе – заменить шатун, пальчиковый и игольчатый подшипник (сепаратор) на сломан коленвал).
коленчатый вал новый, конечно, проще купить, но цена коленвала в пять раз превышает цену шатуна со штифтом и игольчатым подшипником. Тут сразу возникает проблема, как разобрать коленвал самостоятельно в домашних условиях, потом сжать и устранить стук. Конечно, для устранения биения любой мастер будет искать токарный станок, но это уже бесполезная проблема. Есть придуманный мной способ устранить биение коленвала в домашних условиях без токарного станка.
Если вы решились на самостоятельную замену шатуна в коленчатом валу мотоцикла, то эта статья для вас. Зачем переплачивать за новый коленвал, когда замена шатуна превратит сломанный коленвал в новый.
Только не пытайтесь коленвал греть, все делается холодно.
Почему раньше на вкладышах Жигулей были отверстия, теперь нет?
Потому что отверстия на втором вкладыше не нужны. Смазка вкладыша и шейки коленвала поступает через сквозное отверстие в шейки коленвала. В верхнем вкладыше есть отверстие с проточкой, масло под давлением входит в отверстие коренной шейки, смазывая шатунную шейку и нижний вкладыш без отверстий через сквозное отверстие коренной шейки.
А вот почему не стали делать проточку в нижних вкладышах Волги в 402 движке, не знаю, коренная шейка коленвала в этих двигателях не сквозная, отверстие только с одной стороны. Получается, подача масла шатунной шейки коленвала идет импульсом, когда отверстие шейки проходит по верхнему вкладышу с отверстиями. Нижний вкладыш без проточки, смазывается маслом уволакивающем за собой шейкой коленвала, конечно это вызывает небольшое голодание в масле нижнего вкладыша.
