Технические характеристики
Силовая установка:
- Марка устанавливаемого двигателя – CF188.
- Количество цилиндров – 1.
- Рабочий объем – 500 кубов.
- Номинальная мощность на выходе – 32 лошадиные силы/24 киловатта (при 7000 об/мин).
- Наибольший крутящий момент – 36 ньютонов на метр (при 5500 об/мин).
- Количество распределительных валов – 1.
- Расположение распределительного вала – верхнее (SOHC).
- Количество клапанов – 4.
- Тип системы охлаждения – жидкостная.
- Тип системы смазки – масляный картер.
- Тип топливной системы – карбюраторная.
- Тип используемого карбюратора – Mikuni BSR 36-89.
- Рекомендуемое топливо – АИ-92.
- Тип системы зажигания – транзисторная, имеющая электронный контроль опережения зажигания и
- компьютерное управление.
- Тип системы запуска – электростартерная.
Шасси:
- Тип привода – полный.
- Тип трансмиссионной системы – автоматическая.
- Тип рамы – стальная трубчатая.
- Тип сцепления – центробежное автоматическое.
- Тип передней подвески – независимая с двойными поперечными A-образными рычагами и гидравлическими амортизаторами.
- Тип задней подвески – независимая с двойными поперечными H-образными рычагами и гидравлическими амортизаторами.
- Ход передней подвески – 170 миллиметров.
- Ход задней подвески – 225 миллиметров.
- Шины передних колес – AT25x8-12.
- Шины задних колес – AT25x10-12.
- Тип передних дисков – легкосплавные.
- Тип задних дисков – легкосплавные.
- Тип тормозной системы – двухконтурная, гидравлическая.
- Тип передних тормозов – гидравлические двухдисковые.
- Тип задних тормозов – однодисковый трансмиссионный.
- Тип стояночного тормоза – трансмиссионный.
Габаритные размеры:
- Конструкционная длина – 2320 миллиметров.
- Конструкционная ширина – 1170 миллиметров.
- Конструкционная высота – 1230 миллиметров.
- Высота по спинке сидения – 920 миллиметров.
- Длина колесной базы -1490 миллиметров.
- Наименьший дорожный просвет – 275 миллиметров.
- Наименьший радиус поворота – 4000 миллиметров.
Другие характеристики:
- Вместимость топливного резервуара – 19 литров.
- Максимальная развиваемая скорость передвижения – 90 километров в час.
- Максимальный вес перевозимого груза на переднем багажнике – 35 килограмм.
- Максимальный вес перевозимого груза на заднем багажнике – 75 килограмм.
- Максимальное тяговое усилие – 350 килограмм.
- Конструкционный вес квадроцикла – 326 килограмм.
В настоящее время на рынке мототехники представлено большое количество квадроциклов разной стоимости. Данный же квадроцикл находится в ценовом диапазоне от 325 тысяч рублей и до 500 тысяч российских рублей. Цена, как и на любую другую технику, составляется с учетом года производства и комплектации. Необходимо отметить, что при дополнительной плате квадроцикл CF MOTO CF500-2A может иметь одну из нескольких предоставленных производителем окрасок, в том числе и камуфляжные.
Еще дешевле эту модель можно найти на рынке подержанной техники. Здесь в зависимости от того же года выпуска, технического состояния и пробега квадроцикл СФ Мото 500 может обладать стоимостью в пределах от 220 тысяч рублей и до 310 тысяч российских рублей.
Любители охоты, активного отдыха и скоростных прогулок в условиях бездорожья часто отдают предпочтение квадроциклам, представляющим собой современные, стильные, грузоподъемные и динамичные транспортные средства. Особенностью мотовездеходов являются повышенная проходимость, отличная динамика, высокая маневренность и надежность. Квадроцикл CF MOTO, предлагаемый китайским производителем, в полной мере отвечает всем указанным характеристикам. Благодаря доступным ценам, поклонники путешествий смогут стать владельцами качественных и мощных мотовездеходов.
Искрогаситель глушителя квадроцикла CF500-A
Собственно выхлопная часть глушителя квадроцикла – это искрогаситель. Предназначен он для того чтобы горящие частицы сажи не вылетали наружу, ведь это небезопасно. Конструкция искрогасителя очень проста: это труба с мелкоячеистой сеточкой, которая и призвана задерживать горящие частицы.
Согласно регламенту техобслуживания квадроцикла, искрогаситель требует очистки каждые 3 года или 3000 км пробега. А в реальности всё хуже. Первый раз я полез чистить искрогаситель на пробеге менее 1 тыс км. И обнаружил, что сеточка его повреждена. Я дважды пытался купить новый искрогаситель, но какими каталогами ни пользовался, мне почему-то всё время присылали не такую деталь, как у меня была. Поэтому я вообще отложил замену в долгий ящик.

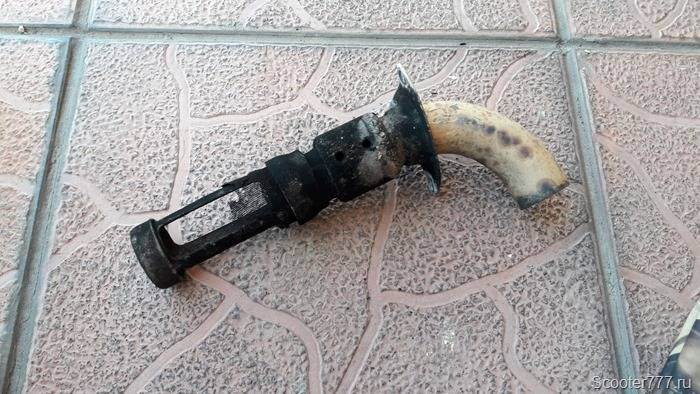

И вот на пробеге 4500 км я всё-таки в порыве решительности извлёк искрогаситель из глушителя (для чего нужен только ключ на 10), и оказалось, что сетки в нём уже совсем нет.
Вот деталь с номером 9010-020150, купленная на замену. Как видно, выпускной патрубок у неё не изогнутый вбок, а прямой. Но именно эта деталь идёт по каталогу к моему CFMOTO CF500-A, я таких купил уже две.

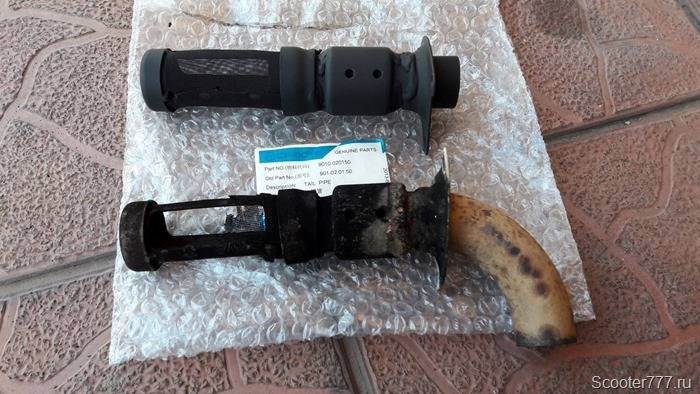

Старый и новый искрогасители. Именно из-за отличия в форме патрубка я и не менял его, и новая запчасть лежала у меня года 3 или 4.
Однако после установки выяснилось, что ничего страшного в прямом выхлопе назад нет. В пластике квадроцикла сделано окошко в районе выхлопа. Поэтому горячие газы ни на что отрицательно не влияют. К тому же, направленная в зад газовая струя придаёт дополнительное ускорение
Хорошенько покатавшись, я убедился, что всё в порядке. Вот только при мытье Керхером надо будет теперь чуть-чуть аккуратнее.
А вот глушитель явно нуждается в покраске.
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено. Источник статьи: http://scooter777.ru/article/4341
Источник статьи: http://scooter777.ru/article/4341
Технические характеристики 500-2А
Так как база модели была полностью позаимствована у предшественника, изменений в технических параметрах вы не найдете. В целом параметры CF 500-2A следующие:
- Одноцилиндровый двигатель объемом 500 см3. Четыре клапана позволяют достигать крутящего момента в 7000 оборотов и мощности в 32 л.с.
- Рекомендуемый вид топлива: бензин. В техпаспорте прописано использование бензина марки АИ-92, сложней высчитать расход топлива. Пользователи отмечают, расход от 10 до 19 литров на каждые 100 км. Все напрямую зависит от нагрузок, типа и манеры езды. К слову, объем топливного бака всего 19 литров.
- Габариты квадрацикла 23,2х11,7х12,3. Базовый «сухой» вес 326 кг. Длина колесной базы 150 см.
- Максимальная скорость 90 км\ч. При условии отсутствия груза на переднем и заднем багажнике, дополнительных обвесов и исключительно на прямой, ровной и сухой трассе.
Как уже было сказано, у CF MOTO 500-2A характеристики не изменились сравнительно с первичной моделью, но езда на более агрессивном и устойчивом транспорте все же более приятная, как для пассажира, так и для самого водителя. Учитывая возможность установки дополнительной оснастки, модель перестала быть обычным транспортом для туриста и вполне может посостязаться с конкурентами в своей ценовой категории.
Техобслуживание
Регулярное техническое обслуживание обеспечит безопасную и продолжительную работу мотовездехода. Контроль, смазку, очистку, регулировку и замену деталей проводят по регламенту или по мере необходимости. Без соответствующих знаний и квалификации эти процедуры лучше проводить в официальных сервисных центрах CFMOTO.
Сначала проверяют уровень и качество масла в двигателе, коробке передач, переднем и заднем редукторе. Затем приступают к другим процедурам:
- Замена масляного фильтра;
- Проверка уровня охлаждающей жидкости и её замена;
- Проверка состояния пыльников шрусов;
- Проверка свечей зажигания;
- Чистка воздушного фильтра;
- Снятие и чистка искрогасителя;
- Очистка вариатора;
- Проверка дросселя;
- Регулировка клапанных зазоров впускных и выпускных клапанов;
- Регулировка свободного и общего хода курка газа;
- Проверка передних и задних тормозных колодок;
- Проверка и замена тормозной жидкости;
- Регулировка свободного хода рычага переднего тормоза;
- Регулировка педали тормоза, включателя светового сигнала тормоза;
- Проверка состояния ступичных подшипников;
- Обслуживание стабилизатора поперечной устойчивости;
- Обслуживание аккумуляторной батареи, замена предохранителей;
- Регулировка и замена ламп фар;
- Регулировка преднатяжителя пружин, хода отбоя и сжатия;
- Смазка тросов.
Тихий глушитель на квадроцикл
Особенно актуален данный вид тюнинга глушителя для охотников, но также может оказаться незаменимым и для людей, катающихся на квадроцикле с громким выхлопом в густонаселенных районах. К минусам можно отнести снижение мощности двигателя при использовании дополнительных глушителей, хотя производители уверяют, что этого не происходит.
Заводские модели дополнительных глушителей (например, KOLPIN) очень легко монтируются на квадроцикл и также легко при необходимости демонтируются, но все опять же упирается в деньги, и квадроциклисты делают дополнительную банку своими руками и соединяют ее с основным глушителем при помощи небольшого патрубка и хомутов.
CFMOTO X5 H.O. EPS
ЗАКАЗАТЬ
от 614 650 рублей (включая утилизационный сбор 120 750 р. согласно Постановлению Правительства РФ №639 от 31 мая 2018 года)
Цена указана без учета доставки
Базовые цвета: черный, синий
*Дополнительные цвета: оранжевый, кленовый камуфляж, серый металлик
Дополнительный цвет + 10 000 р.
CFMOTO X5 H.O. EPS — новейший мотовездеход 2015 года, оснащенный системой электроусиления рулевого управления EPS – Electric Power Steering.
CFMOTO X5 H.O. EPS – совершенно новый квадроцикл с превосходными ходовыми качествами, продуманной эргономикой и ярким дизайном. Аббревиатура H.O. (High Output) обозначает двигатель с увеличенной удельной мощностью.
Основные технические особенности:
- Новый 500-кубовый двигатель 191R с электронной системой впрыска топлива (EFI) выдаёт 38 л.с. мощности (6800 об/мин.) и макс. крутящий момент 43 H*m (6000 об/мин.)
- — Новые рабочие шкивы (ведущий и ведомый) оригинальной вариаторной трансмиссии CVTech (Канада), откалиброванной специально под условия эксплуатации в России, в полной мере реализуют возможности двигателя.
- — Электроусилитель рулевого управления EPS.
- — Герметичная (IP68) электрическая система на базе компонентов Sumitomo (Япония).
- — АКБ 30 Ач, производство Yuasa (США).
- — Передние амортизаторы с пружинами прогрессивной жесткости.
- — Верхние рычаги подвески легкосплавные.
- — Усиленные приводы с пыльниками из более эластичного и прочного материала.
- — Модернизированная тормозная система.
- — Задний карданный вал без крестовин, на подвижных шлицевых соединениях.
- — Новый эргономичный руль с усиленной защитой рук водителя.
- — Колеса R26 c легкосплавными колесными дисками.
- — Электрическая лебедка 3000 Ibs.
- — Фары дальнего света с линзами.
- — Задние светодиодные фонари.
- — Многофункциональная приборная панель.
- — Быстросъемное сцепное устройство.
- — Усиленная термоизоляция системы выпуска отработанных газов.
- — Ручной стартер.
- — Увеличенный багажный отсек.
- — Новый плотный и износостойкий материал обивки сиденья.
- — Передняя и задняя багажные площадки изготовлены из высокопрочного пластика.
Силовой агрегат
| Марка | CF191R |
| Тип двигателя | 4-тактный, 1-цилиндр, 4 клапана, SOHC |
| Охлаждение | Жидкостное |
| Рабочий объем | 495 куб. см |
| Мощность | 28 кВт (38 л.с.)/6800 об/мин |
| Макс. крутящий момент | 43 H*м/6000 об/мин |
| Топливная система | Система впрыска топлива BOSCH |
| Зажигание | ECU |
| Стартер | Электрический + ручной |
| Трансмиссия | Автоматическая, (вариатор), с понижающей передачей. Режимы работы 2WD/4WD c возможностью принудительной блокировки дифференциала |
Размеры
| Длина/Ширина/Высота | 2350/1160/1400 мм |
| Колесная база | 1480 мм |
| Дорожный просвет | 270 мм |
| Сухая масса | 377 кг |
| Высота посадочных мест | 880 |
Шасси
| Тип передней подвески | Независ., на двойных поперечных А-образных рычагах с гидравлическими амортизаторами |
| Тип задней подвески | Независ., на двойных поперечных Н-образных рычагах с гидравлическими амортизаторами |
| Тормозная система | Гидравлическая |
| Передний тормоз | Двухдисковый, колесный |
| Задний тормоз | Однодисковый, трансмиссионный |
| Парковочный тормоз | Механическая блокировка субтрансмиссии |
| Колеса передние/задние | 26*9-12/26*11-12, бескамерные |
| Колесные диски | 12″/12″ легкосплавные |
Характеристики
| Количество мест | 2 |
| Максимальная конструктивная скорость | 90 км/ч |
| Емкость топливного бака | 18.5 л |
| Радиус поворота | 4000 мм |
| Максимальная нагрузка на грузовые решетки Пер. / Зад. | 20/40 кг |
| Базовая комплектация | Электроусилитель руля (EPS (electronic power system)), электрическая лебедка 3000 lbs, алюминиевые рычаги подвески, 26″ колеса, легкосплавные колесные диски, спинка сиденья пассажира, передняя и задняя грузовые площадки, защита рук водителя, шар фаркопа |
| Рабочий объем | 500 куб. см |
Доп. глушитель своими руками за 900 руб.
Пользователь
Поделюсь своим опытом бюджетного варианта установки нового дополнительного глушителя на квадр.
Т.к. основное использование квадра у меня поездки в охотугодья, чтобы меньше шуметь в лесу, а также не будить соседей по утряни, озадачился установкой доп. глушителя.
Покурив форум понял что есть несколько вариантов: 1й вариант готовый от Колпин — примерно 100 баксов + пересыл + ждать. 2й вариант у нас в Питере есть контора лет 20 занимающаяся ремонтов глушителей, они ставили доп. глушак на квадр, на их сайте есть видео установки на CF, позвонил озвучили примерно 8000руб. 3й вариант приколхозить глушак от Оки, его и решил использовать.
На удивление ближайший магаз где был найден девайс — магазин запчастей для Уаза
Самое сложное было найти бюджетную металлическую гофротрубу подходящего диаметра. Нужный вариант был найден в леруамерлене за 300 с небольшим руб., там же купил пару червячных хомутов из нержи. В авто49 купил самый маленький U-образный хомут для глушителя. Волнообразной монтажной ленты осталось много после установки ружейного кофра.
Приступил к монтажу. Сперва болгаркой срезал усиливающие косынки крепящие выпускную трубу и крючки подвеса глушителя. Далее обрезал трубы оставив сантима по три с каждой стороны. На входе сделал 8 пропилов трубы ибо её диаметр чуть больше гофры — чтобы лучше обжалась хомутом, металл глушака, кстати, удивил своей толщиной. Пропилы сделал и на выходе — мало ли захочется вынос глушака сделать, ведь больше половины гофры ещё осталось.

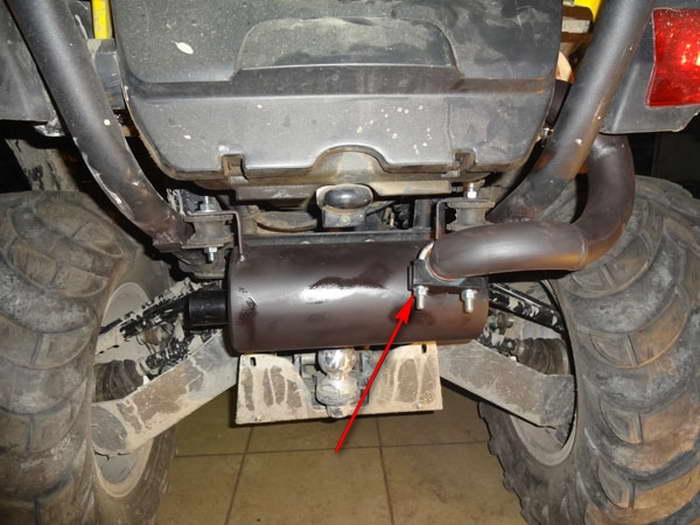

Отогнув рамку номера лентой закрепил глушитель максимально высоко чтобы остался функционал фаркопа. Отпилил болгаркой нужный кусок гофры, она на выхлоп квадра налезает идеально. После ремонта печи в доме остался высокотемпературный герметик макрофлекс — обмазал им сочленения. Раньше покупал герметики «типа специализированные для глушителей» в автомагазах, красные там всякие. Этот оказался абсолютно не хуже, а на порядок дешевле. Затянул хомуты.
Результат приятно удивил, теперь думаю жалко что нельзя сделать шумоизоляцию моторного отсека
Источник статьи: http://forum.atvclub.ru/index.php?threads/121576/
Правила безопасности
Перед использованием мотовездехода пройдите обучение и инструктаж. Лица моложе 16 лет не допускаются к вождению. Управлять квадроциклом запрещено без защитной экипировки — шлема, защиты глаз, перчаток, ботинок, одежды с длинным рукавом и брюк. Нельзя управлять техникой в состоянии опьянения.
Перед использованием мотовездехода проверяйте его на исправность. Руки всегда должны находиться на руле, а ноги – на подножках. Не двигайтесь на квадроцикле слишком быстро — скорость должна соответствовать рельефу местности, видимости и опыту вождения.
Не передвигайтесь по льду замёрзшего водоёма. Не преодолевайте водные препятствия, глубина которых выше уровня подножек квадроцикла — это может вывести технику из строя. Перевозите пассажиров на креслах и никогда — на багажнике.
Соблюдайте особую осторожность при движении по незнакомой местности. Также будьте предельно внимательными при движении задним ходом, пробуксовке, преодолении препятствий. Подбирайте только предназначенные для вашей модели шины и поддерживайте рекомендуемое давление
Тюнингуйте мотовездеход только фирменными аксессуарами
Подбирайте только предназначенные для вашей модели шины и поддерживайте рекомендуемое давление. Тюнингуйте мотовездеход только фирменными аксессуарами.
В случае возникновения серьёзных неисправностей рекомендуем обратиться в ближайший сервисный центр CFMOTO.
Источник
Автосервис — Трудно запустить CF MOTO X6 ? — Решение есть!
Столкнулись с проблемой отвратительного запуска квадрика CF X6 с двигателем 500 сс, и это выражалось в том, что двигатель невозможно провернуть ни электрическим, ни ручным стартером — поршень, подходя к ВМТ, упирался «наглухо» в компрессию))). Кто то хихикнет — вот дают, такая хорошая компрессия в двигателе, а они жалуются?))).Но это скажут те, кто на собственном опыте не сталкивался с такой проблемой — сгоревшие от перегрузки стартеры, оторванные веревки ручного стартера, сорванные спины тех, у кого не получилось запустить вообще и огромная волна негатива ).Имя этой пролемы, с которой знакомы многие владельцы CF MOTO X6 во всех версиях этого аппарата — и карбюраторных, и инжекторных — ДЕКОМПРЕССОР.
Декомпрессор — это нехитрое механическое устройство, смонтированное на распределительном валу внутри двигателя. Его задача — в момент начала запуска, при начале вращения вала двигателя, обеспечить «стравливание» излишней компрессии через слегка приоткрытые выпускные клапана, облегчая при этом вращение двигателя стартером. При наборе оборотов грузик на вращающемся распредвале откидывается центробежной силой, убирая из под кулачка упор, который преоткрывал клапан. Двигатель запускается и продолжает работать.В нашем случае оказалось, что выступание этого упора от поверхности кулачка слишком мало (при замере = 0.2 мм, что практически равно тепловому зазору при регулировке). И эта проблема, похоже, » врожденная» — новые распредвалы при замере не отличались..Получается, что при запуске мотора этот упор не нажимал на рокер, т.е. клапана не приоткрывались и компрессия не «стравливалась». Это можно было решить уменьшением теплового зазора при регулировке, но с риском «прожечь» клапана при эксплуатации.Будем пробовать решить проблему переделкой механизма и увеличением выступания упора от поверхности кулачка. Посмотрим, что получится)))
Как описывалась выше возникшая у нас проблема ( а точнее, врожденная от завода), связанная с затруднениями, а чаще полной невозможностью нормального старта двигателя на CF X6, да и других мототранспортных средствах, оснащенных подобными двигателями с механическим декомпрессором, была нами успешно решена!Как и предполагалось ранее, инженеры при постройке данного мотора применили механизм, приподнимающий выпускные клапана в первые пару оборотов коленчатого вала с целью «стравить» сжимаемый в цилиндре воздух и тем самым облегчить проворачивание двигателя стартером (не важно, ручным или электрическим). После набора оборотов декомпрессор отключался и двигатель нормально пускался.Ошибкой конструкторов явилось то, что выступание поворотного кулачка декомпрессора при его срабатывании над поверхностью распредвала составляло всего 0.2 мм. Именно такую величину имеет и тепловой зазор в клапанном механизме
То есть кулачек только касался рокера, не нажимая на него. Идея с заменой распредвала на новый ( вдруг это просто износ или брак?) оказалось ошибочной — на новой детали измеренная величина выступания кулачка оказалась такой же. Соответственно, это не заводской брак, а заводской «косяк» на уровне проэктирования)))Решение наварить рабочую поверхность кулачка до 0.6 мм оказалось верным — механизм начал работать. На большее можно не расчитывать — ограничено место, куда «убирается» кулачек
Именно такую величину имеет и тепловой зазор в клапанном механизме. То есть кулачек только касался рокера, не нажимая на него. Идея с заменой распредвала на новый ( вдруг это просто износ или брак?) оказалось ошибочной — на новой детали измеренная величина выступания кулачка оказалась такой же. Соответственно, это не заводской брак, а заводской «косяк» на уровне проэктирования)))Решение наварить рабочую поверхность кулачка до 0.6 мм оказалось верным — механизм начал работать. На большее можно не расчитывать — ограничено место, куда «убирается» кулачек.
Источник
Прямоточный глушитель для квадроцикла
Данный вид глушителей призван увеличивать тягу двигателя, облегчить стоковую конструкцию (особенно актуально для спортивного тюнинга), а, кроме того, данные глушители обладают красивым акустическим эффектом.
Увеличение мощности происходит за счет того, что из конструкции глушителя убираются все лишние элементы, которые могут тормозить поток выхлопных газов, грубо говоря, выхлоп в таком случае идет без препятствий, напрямую. В продаже существует великое множество моделей прямоточных глушителей для квадроциклов, но стоимость их очень высока, и поэтому умельцы делают прямотоки своими руками.
