Воздушный фильтр КамАЗ – какая на нем лежит ответственность?

Правила эксплуатации

В процессе использования элемент практически не требует обслуживания. Однако несколько правил помогут продлить срок службы системы и отдельных элементов ее конструкции

Специалисты и владельцы автомобилей КамАЗ рекомендуют принимать во внимание следующие моменты:

Необходимо правильно устанавливать устройство

Важно, чтобы сливной шланг был направлен вниз. Это поможет быстрому и беспрепятственному удалению конденсата из системы

Если не предусмотреть этого, довольно быстро корпус конструкции начнет покрываться ржавчиной.
Следует позаботиться о герметичности системы. Особенно в том случае, если был установлен бывший в употреблении отделитель. Чтобы обеспечить высокую и надежную герметичность, рекомендуется обновить уплотнительные элементы. Это поможет защитить резиновые диафрагмы тормозных камер от пагубного влияния жидкости или масла.

Дополнительно советуют регулярно проводить осмотр и техническое обслуживание устройства. Главная причина, из-за которой влагоотделитель может выйти из строя, – это разгерметизация.

Регулировки и основные неисправности регулятора давления

Для обеспечения нормальной работы пневматической системы регулятор давления необходимо регулировать, причем эта может производиться несколько раз — при ремонте или установке нового регулятора, при замене отдельных узлов и агрегатов пневмосистемы, при нарушении работы регулятора по тем или иным причинам, и т.д.

Большинство регуляторов давления имеют две регулировки:

  • Установка минимального рабочего давления (то есть, давление включения регулятора) — производится с помощью выведенного наружу болта, который упирается в чашку уравновешивающей пружины. При закручивании болта пружина сжимается, поэтому минимальное давление, при котором происходит включение регулятора, повышается, при выкручивании болта давление, напротив, снижается. В некоторых моделях регуляторов установка минимального давления включения производится с помощью регулировочного колпака, который накрывает пружину;
  • Установка максимального рабочего давления (то есть, давление отключения регулятора) — производится различными способами в зависимости от модели регулятора. Обычно регулировка заключается в изменении количества прокладок, уложенных между седлами впускного и выпускного клапана, либо под пружиной разгрузочного клапана.

Регулировка производится по рекомендациям производителя автомобиля, контроль диапазонов давления осуществляется по манометру на приборной панели. Также необходимо оценивать периодичность, с которой компрессор подключается и отключается от пневматической системы (каждое отключение проявляется характерным шипением воздуха).

С течением времени в регуляторе давления могут возникать неисправности, наиболее часто встречаются следующие проблемы:

  • Износ клапанов;
  • Засорение каналов;
  • Засорение фильтров;
  • Проседание или поломка пружин;
  • Поломка различных компонентов регулятора.

Все неисправности так или иначе проявляются ухудшением работы регулятора, изменением диапазона рабочих давлений с невозможностью их регулировки, или полным выходом из строя этого узла, а вместе с ним — и неработоспособность пневматической системы. Определить поломку можно только после снятия и разборки регулятора давления. В случае засорения каналов или фильтров регулятор можно легко привести в рабочее состояние, однако в случае износа и поломок деталей проще приобрести и установить новый регулятор.

Для обеспечения надежной работы пневматической системы автомобиля следует периодически проверять регулятор давления, а в случае необходимости — производить установку границ диапазона рабочего давления. В этом случае пневматические системы автомобиля будут работать долго и надежно, обеспечивая необходимые эксплуатационные характеристики и безопасность.

11 Декабря 2020 Подушка на подголовник: комфорт и здоровье автомобилиста

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

4 Декабря 2020 Плашкодержатель: надежный партнер плашки

Для нарезки наружной резьбы с помощью круглых и прямоугольных плашек необходимо использовать специальное приспособление — плашкодержатель или вороток для плашек. Все о воротках, их существующих типах, конструкции и характеристиках, а также о выборе и применении этих приспособлений — читайте в статье.

27 Ноября 2020 Набор экстракторов: поврежденный болт — больше не проблема

Резьбовой крепеж прост и надежен, однако повреждение болта или шпильки может привести к невозможности его извлечения и замены. Эта проблема решается с помощью специального инструмента — набора экстракторов. Об этих приспособлениях, их типах, конструкции, выборе и применении читайте в данной статье.

Фильтры воздушные КАМАЗ в Балашихе

ЕКО-01.34-Элемент воздушного фильтра КАМАЗ ЕВРО-3 EKOFI.

Фильтр автомобильный воздушный MANN MANN-FILTER C 22 11.

Элемент фильтрующий воздушного фильтра 17119-023-0000

740-1109510-03-Фильтр воздушный в сборе КАМАЗ,урал,МАЗ-.

728.1109560 Л Элемент фильтрующий КамАЗ-5308 дв.Cummins.

012-1109080-Элемент воздушного фильтра дв CUMMINS,Комба.

Фильтр воздушный Big filter арт. GB-9555

MANN-FILTER C 2240 Фильтр воздушный

Воздушный фильтр Ashika 200M000

Фильтр воздушный для компрессора большой AF01 1/2″

9.1.1057 Элемент фильтрующий КамАЗ Евро-5 (дв. Cummins).

Элемент воздушного фильтра 7405-1109560 ФП-207.1-04 Opt.

Фильтр воздушный ГАЗ (ЕВРО-3) (h= 216 мм)

Фильтр воздушный LUXE LX-409-B

AF25767-Элемент воздушного фильтра КАМАЗ евро 4 БелТИЗ.

Чехол на воздушный фильтр 7405-1109574 КамАЗ евро

Фильтр воздушный, MANN-FILTER, C20500

Воздушный фильтр, КАМАЗ (TS 740 В)

Воздушный фильтр NORDBERG NP8412

Воздушные фильтры для круглых воздуховодов FBCr 250 Shu.

Фильтр топливный (с колбой) kamaz daf cf75 cf85 xf95 xf.

Фильтр воздушный в сборе 160F (17100)

Фильтр топливный daf/iveco/kamaz Filtron арт. PP 861/6

Воздушный фильтр Filtron AM400 Kamaz 4. Kamaz 5. Kamaz.

Фильтр масляный DAF 45/55-Serie/F 600-900/F 1000-1900.

Фильтр Воздушный Lada Vesta 1.6 16Кл Xray 1,6 1,8 16Кл.

Цитрон Элемент воздушного фильтра КАМАЗ,УРАЛ-4320 (дв.

Элемент воздушного фильтра наружный С301330 КамАЗ 5490.

Фильтр воздушный (осушитель тормозной системы) ASTRA: H.

FORTECH FA187S фильтр воздушный камаз евро-3 внутренний.

Воздушный фильтр Калибр Ф-0,8В

Фильтр топливный diesel камаз/маз/зил (universal) Big f.

721.1109560-10 Л Элемент фильтрующий КамАЗ воздушный ЕВ.

Фильтр топливный DAF/ IVECO/КАМАЗ TSN 9.3.94

LUXE LX-110-B воздушный фильтр для Камаз НФ-110

RS3996 Элемент фильтрующий КамАЗ Евро-5 (дв. Cummins) .

Воздушный фильтр TF A-267SV 16546-T3400 (24)

Угольный фильтр Nano Filter 350 м3/М

Сепаратор preline kamaz Mann-Filter PL2707X Caterpillar.

Воздушный фильтр TF A-2005V 16546-0W800 (18)

Фильтр Салонный Газель-Бизнес Дв Cummins Ливны Угольный.

Фильтр воздушный 7405-1109560 камаз евро-1(мэфв444) Goo.

7405-1109560 -Элемент воздушного фильтра евро КАМАЗ лаа.

Элемент воздушного фильтра 7405-1109560 специалист ЭК-4.

Фильтр автомобильный воздушный MANN MANN-FILTER C 2443/.

Элемент воздушного фильтра 740-1109560-02 КамАЗ Гродно

Фильтр воздушный ВАЗ 2110-2112 инжектор

Элемент воздушного фильтра 740-1109560-02А КамАЗ ливны

Элемент фильтрующий очистки масла намоточный синтетика.

Элемент воздушного фильтра наружный С301330 КамАЗ 5490.

ВИДЕО: Камаз 65221 , Замена топлевных и воздушных фильтров ) ТО.)

Замена масла в двигателе КАМАЗ 6520 по тех регламенту


Замена кабины КАМАЗ регистрация в ГИБДД в 2016


Давление в шинах кама 219 на УАЗ Буханка


Где находится щуп для проверки уровня масла в двигателе КАМАЗ

В данной статье будет рассмотрены свойства, характеристики и пользу масел заливаемых в двигатели КамАЗ.

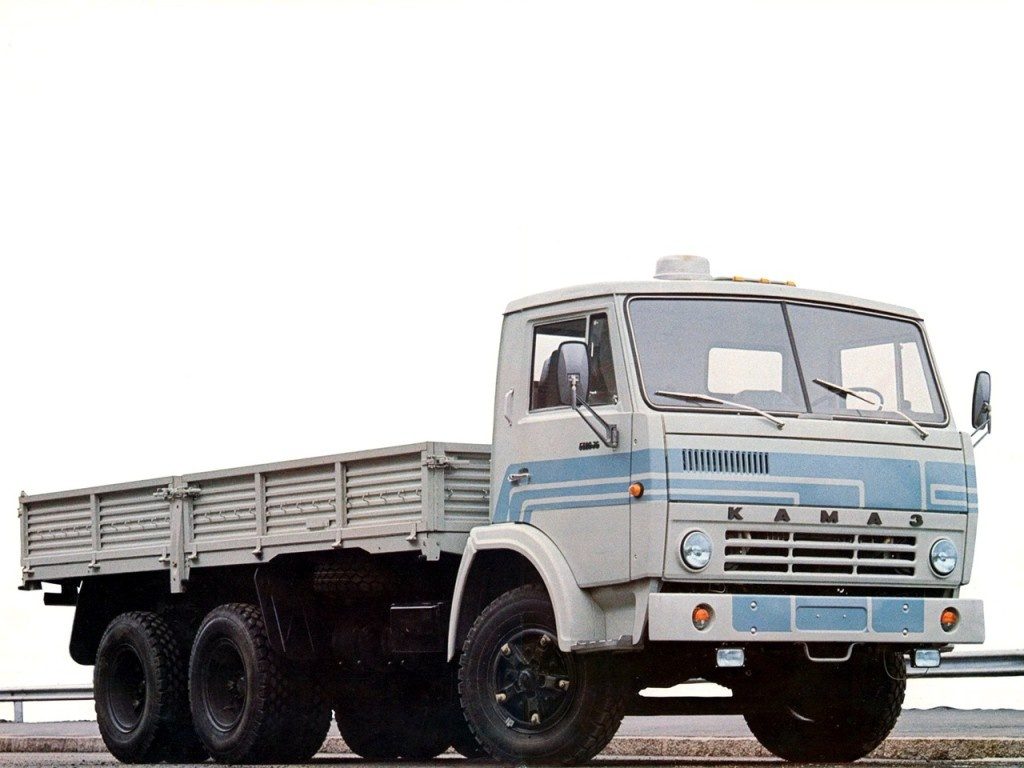

Многие не понаслышке знают удивительную износостойкость техники, выпущенной этим заводом

Отдельное внимание стоит уделить силовым агрегатам

Двигатели КамАЗа способны исправно работать даже в суровых климатических условиях. При правильном, качественном уходе моторы проходят не одну сотню тысяч километров без поломок.

Воздушные фильтрующие элементы КАМАЗ

В воздушных фильтрах автомобилей КАМАЗ используется три типа сменных фильтрующих элементов:

  • Основной фильтрующий элемент с отсекателем воздуха для автомобилей, эксплуатируемым на дорогах общего пользования;
  • Основной фильтрующий элемент без отсекателя для автомобилей и сельхозмашин, эксплуатируемых в поле;
  • Элемент безопасности для моделей, оборудованных силовыми агрегатами фирмы Cummins и другими выше “Евро-3”.

Все фильтрующие элементы имеют принципиально одинаковую конструкцию. Основу элемента составляет сложенная в “гармошку” бумажная лента, уложенная по кругу между двумя торцевыми кольцами с резиновыми уплотнителями. Этот цилиндр оборачивается металлической сеткой внутри и снаружи, которая придает всей конструкции жесткость. Элементы с отсекателями дополнительно оборачиваются листом пластика или электрокартона (до половины высоты цилиндра).

Элемент безопасности устроен таким же образом, однако имеет меньшие габариты — он вставляется внутрь основного фильтрующего элемента. Данная деталь выступает еще одним рубежом защиты от крупных включений, проникающих с потоком воздуха, главным образом — песчинок.

Ассортимент воздушных фильтрующих элементов КАМАЗ очень широк, сегодня выпускаются элементы для двигателей КАМАЗ от “Евро-1” и выше, а также фильтрующие элементы с элементами безопасности для грузовиков с двигателями “Евро-3” и выше, в том числе и с агрегатами Cummins.

Зачем машине воздушный фильтр?

От этого маленького элемента зависит не только работоспособность вашего «железного коня», но и здоровье водителя и пассажиров. Задача такого фильтра – очистка воздуха, поступающего в цилиндры. Грязь, пыль и иные примеси наносят губительный вред двигателю, поэтому их количество следует свести к минимуму. Загрязненный фильтр приводит к снижению тяги, а чужеродные частички способствуют плохой подаче воздуха. Еще ухудшается смесеобразование.

Своевременная замена этой запчасти исключает пылевой износ силового агрегата, который может вылиться в круглую копеечку. В среднем двигатель перерабатывает от 12 до 15 кубов воздуха и это всего за 100 км пробега. Если пыль, песчинки и более крупные частички будут попадать в мотор и оседать на его деталях, то в очень скором времени все трущиеся элементы износятся. В результате потребуется дорогостоящий ремонт либо полная замена движка. Но очищать воздух не единственная роль этого маленького элемента. Он еще выполняет и функции глушителя. А если речь идет о бензиновых авто, то вдобавок и регулирует температуру горючей смеси.

Пылевой износ силового агрегата

Воздушный фильтр довольно примитивен по своей конструкции. В корпусе расположен картридж из специальной бумаги, а между этими частями размещены уплотнительные кольца. Весь воздушный поток проходит через эту деталь и уже после полной очистки поступает непосредственно в двигатель.

Воздушный фильтр должен соответствовать многим требованиям. Бумага, пластик и иные материалы должны быть высококачественными и соответствовать стандартам. Разрывы бумажной, пробои и прогибы металлических частей недопустимы. Также проверяется клеевой слой, он должен быть равномерным и плотным на всей поверхности. Если воздушный элемент имеет несоответствия с чертежами либо техническими условиями, то его отбраковывают. Все фильтры проходят ОТК, после приемки в паспорте записываются соответствующие данные.

Кроме того, внимательно следует отнестись не только к покупке, но и к хранению. Не допускается оставлять очистительный элемент в помещениях, где находятся вещества и химикаты, способные вызвать коррозию металла и отрицательно воздействующих на бумагу. Температура на складе, где хранятся фильтры, должна быть не менее 5 °C. Нельзя оставлять деталь на открытых площадках и в помещениях, заливаемых дождевыми и грунтовыми водами. Кроме того, запрещается использовать элемент не по назначению либо в условиях, несоответствующих техническим требованиям.

Какое давление считается номативным?

Количество и степень сжатия закачанного в баллон воздуха должно быть таким, как указано в специализированной таблице, прилагаемой и руководству по эксплуатации. На металлической табличке, прикрепленной к дверному проему кабины. Если данные нечитаемы или табличка отсутствует, позаботьтесь, чтобы у вас в бардачке всегда была распечатанная памятка, где указано какое давление в шинах вашего Камаза должно быть.

В таблице видима взаимосвязь размера шины и нормативного давления. Оно зависит также от нагрузки на ось. У различных моделей давление разное. Так легковесный Камаз 43118 ездит на колесах с меньшей закачкой, нежели тяжеловоз Камаз 65115. Но в некоторых случаях искусственно занижать давление в шинах даже рекомендуется.

Воздушный фильтр КамАЗ – какая на нем лежит ответственность?

Мл. сержант

Группа: консультанты Сообщений: 1064 Регистрация: 6.10.2012

Репутация: 3

Обслуживание воздушного фильтра КамАЗ

Для проверки надежности уплотнения фильтрующего элемента в корпусе воздушного фильтра необходимо:

снять крышку воздушного фильтра и элемент;очистить торцы фильтрующего элемента от пыли убедиться в наличии равномерного пятна контакта уплотнительных прокладок в корпусе фильтра и на поджимной крышке элемента; после восьми—десяти дней эксплуатации провести контрольную проверку фильтра; при обнаружении пыли на внутренних поверхностях элемента заменить фильтрующий элемент: при самоотворачивании гайки-барашка крепления филь­трующего элемента стопорить гайку-барашек дополни­тельно гайкой М10х1,25.Первую ступень воздушного фильтра следует проверять при сезонном обслуживании. При длительной работе в условиях повышенной запыленности и резких измене­ниях условий окружающей среды сроки обслуживания следует определять исходя из опыта работы в данных условиях и состояния первой ступени.

Для обслуживания первой ступени надо отсоединить от фильтра трассу отсоса пыли и воздухопроводы, снять крышку, отвернуть стержень крепления, вынуть бумаж­ный фильтрующий элемент, снять воздушный фильтр. Корпус с инерционной решеткой промыть в бензине, дизельном топливе или горячей воде, продуть сжатым воздухом и тщательно просушить.

Перед сборкой воздушного фильтра необходимо вни­мательно осмотреть уплотнительные прокладки. Про­кладки, имеющие надрывы, заменить. Качество уплот­нения обычно контролируют по отпечатку на прокладке. Он должен быть сплошным.

При обслуживании следует проверить состояние си­стемы отсоса пыли.

Очищать бумажный фильтрующий элемент надо по показанию индикатора засоренности воздушного фильтра. Если в процессе эксплуатации продолжительность работы между очередными обслуживаниями элемента составит дважды подряд менее 50 ч работы двигателя, элемент нужно заменить. Ориентировочный срок службы эле­мента 1000 ч.

Очистка не полностью загрязненного элемента, напри­мер при каждом ТО-1, приводит к сокращению времени его работы до замены, так как обслуживать его можно только 5—7 раз. При большем числе фильтрующий кар­тон может быть разрушен.

Для обслуживания элемента необходимо снять крышку, отвернуть стержень крепления и вынуть элемент из кор­пуса фильтра.

При наличии на картоне элемента пыли без копоти или сажи (элемент серый) его надо продуть сухим сжатым воздухом до полного удаления пыли. Во избежание прорыва фильтрующего картона давление сжатого воз­духа должно быть не более 2—3 кгс/см2. Струю воздуха следует направлять под углом к поверхности и регулировать силу струи изменением расстояния между наконеч­ником шланга и элементом.

Если при наличии на картоне пыли, копоти, масла, топлива обдув сжатым воздухом малоэффективен, следует промыть элемент в теплой воде (40—50 °С) с растворенным в ней моющим веществом ОП-7 или ОП-10 (ГОСТ 8433—57). Раствор приготовляется из расчета 20—25 г вещества на 1 л воды. Взамен раствора ОП-7 или ОП-10 можно: использовать раствор стиральных порошков «Новость», «Лотос» и других той же концентрации.

Промывать элемент следует или погружая его на пол­часа в указанный раствор с последующим интенсивным вращением, или окуная в раствор в течение 10—15 мин. После промывки элемент нужно прополоскать в чистой воде и тщательно просушить.

После каждого обслуживания элемента или при уста­новке нового необходимо проверить его состояние (ви­зуально), подсвечивая изнутри лампой. При наличии механических повреждений, разрывов, отслаивания кры­шек и кожухов и других дефектов элемент необходимо заменить.

Периодически, не реже одного раза в год, проверять точность показаний индикатора засоренности воздушного фильтра. Отклонение величины разрежения при срабаты­вании индикатора не должно быть более чем ±50 мм вод. ст. от установленной для индикатора нормы (700 мм вод. ст.). Разрежение при срабатывании индикатора определяют при установке его в рабочем положении (вертикально). К трубке, по которой к индикатору передается измеряе­мое разрежение, подключают водяной пьезометр или вакуумметр с пределом измерения 0—0,1 кгс/см2. Разрежение увеличивают от нуля со скоростью не более 15 мм вод. ст. в 1 с до момента срабатывания индика­тора.

Если отклонение величины разрежения при срабатывании индикатора от нормы превысит ±50 мм вод. ст., заменяют индикатор.

Перед установкой на двигатель необходимо перевести сигнализирующий барабан индикатора в исходное положение (рабочее), повернув диск с накаткой до упора в направлении, указанном стрелкой.

голоса

Рейтинг статьи

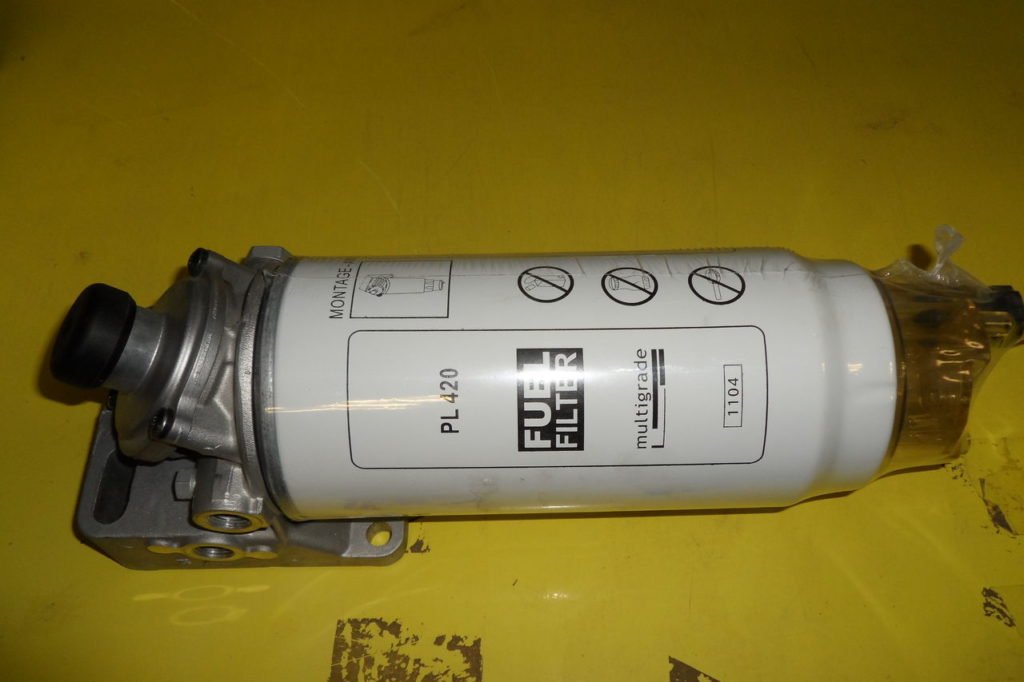

Что такое фильтр грубой очистки топлива с подогревом

Эксплуатация грузовых автомобилей в зимний период в России сопряжена со множеством проблем. Чтобы двигатель запускался легче, рекомендуется устанавливать подогрев топливной системы. В частности, эту функцию успешно выполняют специально оборудованные фильтры грубой очистки.

На КАМАЗ можно отдельно установить фильтры Mann, Cummins Filtration, Willibrоrd Losing или других, которые уже оснащены функцией подогрева. В зависимости от исполнения, электронагревательный элемент может быть вмонтирован в верхнюю крышку на входе или же в нижнюю часть стакана.

На КАМАЗ можно отдельно установить фильтры Mann, Cummins Filtration, Willibrоrd Losing

Меняем фильтры на КАМАЗе своими руками

Устройство любого топливного фильтра рассчитано на несколько лет эксплуатации (разные производители указывают различные сроки службы). Однако при использовании низкокачественного топлива фильтрующие элементы могут довольно быстро загрязниться до критической отметки.

Фильтры могут загрязняться по самым разным причинам:

из-за скоплений грязи и пыли в результате взаимодействия топлива с металлическим корпусом изделия;

из-за появления коррозии;

накапливание смолянистых отложений на стенках фильтра;

закупорка магистралей льдом зимой;

частое использование низкокачественного горючего.

Когда нужно менять фильтры грубой и тонкой очистки

Любой водитель КАМАЗа может самостоятельно определить, когда необходимо менять тот или иной фильтр. Достаточно просто внимательно следить за «поведением» грузовика во время движения.

Симптоматика забитого и неисправного фильтра сводится к следующим показателям:

постепенное увеличение потребляемого количества топлива;

при преодолении подъёма КАМАЗ начинает резко дёргаться;

заметно сокращается мощность двигателя;

на холостом ходу автомобиль часто глохнет;

машина может внезапно начать тормозить без нажатия на педаль газа;

при резком повышении оборотов мотора наблюдаются провалы в его работе.

Любые перебои в работе мотора могут свидетельствовать о неисправности топливных фильтров

Как заменить фильтр грубой очистки на КАМАЗе

Эта процедура обычно не вызывает каких-либо трудностей, так как местоположение фильтра удобно для его демонтажа и монтажа.

Перед работой рекомендуется сразу приготовить рожковый ключ на 12 и смазку WD-40, которая поможет открутить приржавевшие болты и винты.

Порядок замены сводится к следующим действиям:

Найти фильтр грубой очистки с правой стороны КАМАЗа у топливного бака.

Отсоединить от него подводящий и отводящий патрубок. Рекомендуется поднять шланги вверх и закрепить их в таком положении, чтобы избежать потерь горючего.

Выкрутить четыре винта, которые держат корпус фильтра.

Сняв фильтр с кузова, необходимо слить остатки дизтоплива из стакана.

Стакан рекомендуется тщательно промыть, чтобы удалить из него все загрязнения.

В него установить новый фильтр, на дно стакана обязательно нужно залить немного топлива.

После чего прикрутить винты к корпусу, подсоединить шланги.

Замена фильтра тонкой очистки

Эта процедура занимает несколько больше времени, чем предыдущая. Однако особых сложностей замена фильтра тонкой очистки тоже не должна вызвать:

Закрыть расходный кран топливного бака, чтобы не потерять большое количество солярки при работе.

На правой задней стороне мотора найти фильтр тонкой очистки.

Перед демонтажом обязательно нужно очистить от пыли и грязи все плоскости вокруг фильтра и особенно тщательно — поверхности у места посадки. Во время демонтажа грязь может попасть в систему питания, чего нельзя допустить.

Вывернуть вентиль слива на два оборота.

Из корпуса фильтра слить остатки грязного топлива в подготовленную ёмкость.

Отсоединить патрубки от корпуса фильтра.

Далее произвести демонтаж корпуса вместе с самим фильтрующим элементом. Вместе с корпусом снимаются все уплотнители и шайбы. Все внутренности корпуса промыть чистой соляркой.

В корпус вставить новый фильтр тонкой очистки.

Установить устройство в гнездо, заменив предварительно уплотнительные резинки и шайбу.

Подключить два патрубка.

Закрыть краники подачи топлива.

Эксплуатационные материалы

Надежная работа двигателя гарантируется при условии применения рекомендуемых заводом-изготовителем топлив, масел и специальных жидкостей. Перечень топлив, масел и специальных жидкостей, прошедших испытания и допущенных к применению приведен в химмотологической карте.

Периодичность технического обслуживания указана в карте согласно первой категории условий эксплуатации. Периодичность обслуживания для иных категорий эксплуатации устанавливается с учетом коэффициентов корректирования (ГОСТ 21624-81).

Дизельное топливо

Для эксплуатации двигателей КАМАЗ рекомендуется применение топлив, отвечающих требованиям ГОСТ 305-82 (с содержанием серы не более 0,5%).

Для эксплуатации двигателей КАМАЗ в городских условиях рекомендуется применение топлива дизельного с улучшенными экологическими свойствами (с содержанием серы не более 0,1%) ТУ 38.401-58-170-96. Применение различных марок топлива (летнего «Л» или зимнего «З») зависит от температуры окружающей среды. При снижении температуры окружающей среды дизельное топливо выделяет кристаллы парафина, которые настолько повышают сопротивление текучести в топливном фильтре, что не обеспечивается достаточное питание топливом.

Моторные масла

По уровню эксплуатационных свойств масла должны соответствовать группам CE, CF-4 по классификации API (Американский институт нефти). В качестве дублирующих марок допускается применение масел группы СD по классификации API или группе Д по ГОСТ 17479.1, с уменьшенным сроком смены масла. Смену основных сортов масла производить при ТО-2, дублирующих — при 2ТО-1.

В зависимости от условий эксплуатации рекомендуется применение моторных масел следующих классов вязкости по SAE:

  • SAE 15W-40 всесезонно в умеренной климатической зоне;
  • SAE 5W-40, 5W-30 всесезонно в районах с холодным климатом;
  • SAE 20W при сезонном обслуживании в умеренной климатической зоне (восенне-зимний период);
  • SAE 30, 40 при сезонном обслуживании в умеренной климатической зоне (ввесенне-летний период) или в качестве основной марки в районах с жаркимклиматом.

Как верно подобрать и заменить масляный теплообменник КАМАЗ

Жидкостно-масляные теплообменники имеют простую конструкцию, что обуславливает их высокий ресурс и надежность. Однако с течением времени сердечник ЖМТ засоряется, пространство между пластинами забивается различными отложениями — это приводит к повышению сопротивления потоку масла и снижает эффективность теплообмена. При чрезмерном засорении срабатывает перепускной клапан, и масло из фильтров поступает в двигатель в обход теплообменника. В результате охлаждение масла ухудшается и даже при малой нагрузке высок риск перегрева. Если возникает такая ситуация (загорается соответствующая индикаторная лампа, наблюдается ухудшение работы мотора), масляный теплообменник необходимо проверить, демонтировать с двигателя, подвергнуть разборке и очистке.

Также в деталях теплообменника в результате процессов коррозии или при повреждении возникают трещины и щели, через которые масло попадает в охлаждающую жидкость. Эта же проблема наблюдается при износе или повреждении уплотнительных элементов. В этом случае ЖМТ подлежит ремонту или полной замене. Сегодня на рынке присутствуют различные по комплектации ремонтные комплекты, содержащие прокладки, сердечники, коллекторы и другие детали. Если же ремонт выполнить невозможно или нецелесообразно, то необходимо полностью заменить деталь. Все работы выполняются в соответствии с инструкцией по ремонту и обслуживанию транспортного средства. Перед ремонтом осуществляется слив охлаждающей жидкости и части масла, после замены все жидкости доводятся до нужного уровня. Впоследствии ЖМТ требует лишь регулярного осмотра и проверки клапанов при каждом регламентном ТО.

Если теплообменник подобран и установлен правильно, то моторное масло всегда будет иметь оптимальную температуру, обеспечивая эффективную работу силового агрегата.

Смазочная система двигателя комбинированная, с «мокрым» картером. Система включает масляный насос, фильтр очистки масла, водомасляный теплообменник, картер масляный, маслоналивную горловину, направляющую трубку и указатель уровня масла.

Различные комплектации двигателя могут отличаться формой картера масляного, расположением и глубиной копильника масла. Соответственно, масляный насос имеет различные маслозаборники. Двигатели оснащаются маслозаливной горловиной и указателем уровня масла, расположенными в передней крышке или на картере маховика.

Схема смазочной системы показана на рис. 2-22. Из картера 13 масляный насос 1 подает масло в фильтр очистки масла 3 и через водомасляный теплообменник 6 в главную магистраль, и далее к потребителям. В смазочную систему также включены клапан 2 системы, обеспечивающий давление в главной масляной магистрали 392. 539 кПа (4,0. 5,5 кгс/см 2 ) при номинальной частоте вращения коленчатого вала двигателя и температуре масла 80. 95 °С, перепускной клапан 4, отрегулированный на срабатывание при перепаде давления на фильтре 147-216 кПа (1,5-2,2 кгс/см 2 ) и термоклапан 11 включения водомасляного теплообменника.

При температуре масла ниже 95 °С, клапан открыт и основной поток масла поступает в двигатель минуя теплообменник. При температуре масла более 110 °С, термоклапан закрыт и весь поток масла проходит через теплообменник, где охлаждается водой. Тем самым обеспечивается быстрый прогрев двигателя после запуска и поддержание оптимального температурного режима в процессе эксплуатации. Конструктивно термоклапан расположен в корпусе масляного фильтра. Максимальная температура масла в системе смазки 115 °С.

Рис. 2-23. Насос масляный: 1 — крышка; 2 — корпус; 3 — шестерня ведущая; 4 — ведомое зубчатое колесо; 5 — шпонка; 6 — гайка; 7 — зубчатое колесо; 8 — ось; 9 — шплинт; 10 — пробка; 11, 12 — пружины; 13 — клапан; 14 — шарик; 15 — шайбы регулировочные.

Масляный насос (рис. 2-23) закреплен на нижней плоскости блока цилиндров. Ведущее зубчатое колесо напрессовано на передний носок коленчатого вала и имеет 64 зуба, ведомое 52.

Фильтр воздушный КАМАЗ

  • Артикул – 740.1109560-02МЭ
  • Производитель – БЕЛТИЗ
  • В наличии
  • Артикул – 740.10-1109560МЭ
  • Производитель – БЕЛТИЗ
  • В наличии
  • Артикул – 740.1109560-02МЭП
  • Производитель – БЕЛТИЗ
  • В наличии
  • Артикул – 740.1109560-02
  • Производитель – Элементы Кострома
  • В наличии
  • Артикул – 740.1109560-02
  • Производитель – ЛААЗ
  • В наличии
  • Артикул – 4308-1109080
  • Производитель – БЕЛТИЗ
  • В наличии
  • Артикул – 7405.1109560 Э
  • Производитель – БЕЛТИЗ
  • В наличии
  • Артикул – 7405.1109560МЭП
  • Производитель – БЕЛТИЗ
  • В наличии
  • Артикул – 7405-1109560
  • Производитель – Элементы Кострома
  • В наличии
  • Артикул – 7405.1109560-02
  • Производитель – ЛААЗ
  • В наличии
  • Артикул – 7405.1109560
  • Производитель – СЕДАН
  • Ожидается поступление
  • Артикул – 721.1109560
  • Производитель – БЕЛТИЗ
  • В наличии
  • Артикул – 721.1109560-10/-30
  • Производитель – ЛААЗ
  • В наличии
  • Артикул – C 257103/ CF 710
  • Производитель – MANN HUMMEL
  • Ожидается поступление
  • Артикул – 725.01-1109560-10
  • Производитель – БЕЛТИЗ
  • В наличии
  • Артикул – 725.01-1109560
  • Производитель – ЛААЗ
  • В наличии
  • Артикул – 721.1109560-10/-30
  • Производитель – СЕДАН
  • В наличии
  • Артикул – 4390/4390-01
  • Производитель – DIFA
  • В наличии
  • Артикул – 728-1109560-10
  • Производитель – БЕЛТИЗ
  • В наличии
  • Артикул – 728.1109560-10
  • Производитель – ЛААЗ
  • В наличии
  • Артикул – 728.1109560/-10
  • Производитель – СЕДАН
  • В наличии

Элемент ВФ ЕВРО-5 (предохранительный) (Цитрон) (аналог MANN HUMMEL CF710)

  • Артикул – 9.1.1057
  • В наличии

Компания «АВТОМОТОРС» осуществляет доставку по всей территории России, в том числе в города: Москва, Новосибирск, Санкт-Петербург, Нижний Новгород, Екатеринбург, Казань, Хабаровск, Омск и др. Поставляем товары в страны ЕАЭС (Беларусь, Казахстан, Армения, Кыргызстан) с НДС 0%.

Как проходит оплата и доставка запасных частей и с какими транспортным компаниями мы работаем, можно прочитать на этой странице.

Ремонт одно- и двухцилиндровых компрессоров КамАЗ своими руками

Несложный текущий ремонт компрессора КамАЗа многие владельцы техники выполняют своими руками. В ремонтные работы входит несколько этапов, которые заключаются в следующем:

Очищение деталей. Сгоревшую масляную жидкость внутри крышки убирают пескоструйной обработкой, выполняют шлифовку элемента, удаляют охладитель. Затем протирают и шлифуют рабочую поверхность плиты клапана
Расточка и хонингование цилиндра. При работе учитывают параметры теплового зазора. При износе внутренней стороны цилиндра размером более 0,02 мм делают расширение для ремонтной расточки. В некоторых вариантах устанавливаются гильзы.
Замена шатунных вкладышей коленвала и втулок на подходящие по характеристикам и параметрам
Замена поршней, оснащенных пальцами и шатунными кольцами

Особое внимание при ремонте уделяют параметрам цилиндра.
Замена и ремонт прокладок, клапанов впуска и выпуска, уплотнителей. Последние обязательно обтягиваются крепежами.

Техника устанавливается на специальный стенд и тестируется на работоспособность. При проверке мастер сравнивает полученные результаты с заводскими параметрами компрессора.

Если обнаружен перегрев подшипников, слышен посторонний стук поршней и клапанов или компрессор гонит масло, допустимая норма вытекающей жидкости превышает необходимые отметки, ремонтные работы возобновляют, но лучше на СТО

Принцип работы

В основу работы влагоотделителя лег физический процесс конденсации. Образующаяся в воздухе лишняя жидкость постепенно оседает на холодной поверхности корпуса и стакана агрегата, температура которой не превышает точку росы.

Включающийся в работу вентилятор обеспечивает движение воздушного потока, пропуская его через 2 теплообменных механизма. Они расположены на одной линии и соединены между собой последовательно. Внутри механизмов находится фреон, однако при необходимости можно заполнить их другим хладагентом.

Фреон поступает в длинную трубку небольшой толщины, где под давлением начинает охлаждаться. Впоследствии он попадает в теплообменное устройство, способствуя последующему охлаждению механизма.

Воздух в это время попадает в первый теплообменник, где отдает часть влаги, которая образует конденсат. Полученная в результате физической реакции жидкость стекает в стакан осушителя. Пока она испаряется хладагент попадает на регулятор давления, заставляя мембрану переместиться в верхнюю часть конструкции.

Слаженная работа системы приводит к открытию клапана, который отвечает за слив конденсата. В итоге накопившаяся смесь, включающая в составе воду и масла, выбрасывается в атмосферу через устройство вывода.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
