Как определить состояние свечи зажигания

Нюансы выполнения диагностики двигателя по состоянию свечи зажигания

Специалисты, которые работают в области диагностики и ремонта транспортных средств, рекомендуют выполнять визуальный контроль с определенной периодичностью. Дело в том, что по внешнему виду данной комплектующей существует возможность определить какое состояние имеет мотор и как следствие, своевременно выполнить ремонтные работы. Если же пренебрегать этой процедурой, то может произойти ситуация, когда мотора перестанет работать, а процесс проведения ремонтных работ будет очень дорогостоящим. Достаточно часто для определения технического состояния транспортного средства, необходимо посмотреть на наличие нагара, имеющегося на поверхности детали. Наличие нагара, а также цвет детали позволяет определить – рабочие или нет свечи зажигания.

Изучая фото и описание нагара на свечах зажигания, можно узнать про большую часть проблем которые имеются в автомобиле. Если после проезда трехсот километров, комплектующая которая подает искру имеет коричневый цвет, то можно не переживать за то, что существует какая-либо неисправность. В данном вопросе, можно смело говорить о том, что техническое состояние двигателя – исправное. Если же на поверхности детали имеется нагар черного цвета, то это говорит про возникшее засорение. Здесь идет речь, про загрязнение воздушного фильтра авто. В зависимости от цвета можно сделать выводы про функционирование двигателя.

В отдельных ситуациях цвет детали бывает белым или серым. Если при выполнении диагностики по цвету свечи зажигания было выявлено, что комплектующие имеют светлый оттенок, то можно сделать вывод про проблемы связанные со смесью используемого горючего. Здесь идет речь про то, что из строя вышли выпускные клапаны, а также имеется достаточно сильный перегрев в камере сгорания. Именно поэтому, тянуть с ремонтными работами нельзя. Специалисты рекомендуют практически сразу обращаться на станцию технического обслуживания. Если же цвет является красным, то это говорит про достаточно большие примеси железа, имеющиеся в топливной жидкости. В результате они перестанут полностью функционировать. Для проведения ремонтных работ, нужно будет выполнить чистку мотора. В отдельном случае может помочь замена масляной жидкости на новую. При этом данная процедура должна выполняться два-три раза.

Другие способы определения состояния двигателя по свечам зажигания

Существуют и другие способы того как определить состояние свечи зажигания. В данном случае идет речь, про проблемы, которые имеются в нарушении функционирования колпачков маслоотражательного типа. В результате, происходит достаточно большая трата масляной жидкости. Характерным признаком становятся следы масла,имеющиеся на резьбе свеч.

К таким относят возникновение «троения» двигателя, очень длительный процесс его запуска, а также выхлопы, имеющие бело-синий цвет. Помимо этого, имеющиеся следы масляной жидкости и не сгоревшее топливо может говорить про проблему связанную с разрушением клапана, а также перегородки, которая разделяет кольца поршневого типа. Отметим, что в данном случае имеется достаточно сильный расход топливной жидкости. Чаще всего, он увеличивается в несколько раз.

В том случае если процесс детонации двигателя будет регулярно происходить длительное время, то может возникнуть ситуация когда произойдет поломка электрода. Таким образом, за данным параметром также необходимо следить. Как можно заметить, при правильном подходе к данному вопросу, процесс определения неисправностей имеющихся в моторном отсеке становится вовсе несложным. Каждый человек должен помнить, что если вовремя определить проблемы, то в будущем не произойдет ситуации когда мотор авто полностью выйдет из строя, а его ремонт будет дорогостоящим.

Как проверить свечи зажигания

Проверка свечи с помощью стартера.

Если вы заметили какие-то из описанных выше признаков неисправности свечей зажигания, то необходимо провести их проверку как можно скорее. Конечно, лучше всего обратиться к профессионалам, но есть и несколько способов самостоятельной диагностики свечей на предмет поломки или выработки слабой искры.

Один из самых простых – проверка с попеременным отсоединением питания. Сначала от одной из свечей снимается провод и заводится двигатель. Если при этом не изменяется звук работы, то деталь неисправна. В противном случае нужно провести такую проверку для каждой из оставшихся свечей. Прежде чем заменять нерабочий элемент, нужно изучить его визуально – возможно будет достаточно счистить отложения.

Для диагностики на искру также можно выкрутить свечку, подсоединить провод и положить её на клапанную крышку. Далее нужно попросить помощника покрутить стартер. Если деталь находится в рабочем состоянии, на электроде появится искра, чёткая и хорошо заметная.

В автомобильных магазинах продаются специальные устройства с пистолетной конструкцией, предназначенные для тестирования свечей. Элемент вставляется в специальное отверстие и после нажатия на пусковую кнопку даёт искру. Однако есть недостаток – появление искры в пистолете не гарантирует, что под другим давлением в колодце она будет такой же.

Проверка свечи с помощью пьезоэлектрического модуля от зажигалки.

Устройство для диагностики можно смастерить своими руками, приспособив пьезоэлектрический модуль из зажигалки. Его провод подключается к наконечнику свечки, а блок – прижимается к корпусу детали. Искра должна появляться после нажатия на кнопку пьезоэлемента.

Внешний вид свечи зажигания также может не мало рассказать о ее состоянии и причинах поломки:

  • Свеча покрыта тёмным моторным маслом. Причина такой поломки кроется в износе двигателя. Для восстановления нормальной работы нужно провести ремонт маслосъёмных поршневых колец, через которые идёт утечка. Данная неисправность проявляется в детонации и сложном пуске двигателя, независимо от температуры.
  • Раскол изоляции электрода. Легко определяется визуально. Проявляется в виде глубокой детонации, независимо от температуры. Поломка «лечится» заменой свечей
  • Отложения и бархатистый нагар на свече. Причиной такого износа является плохое качество бензина. Настоятельно рекомендуется сразу же менять любимую заправку. Дело в том, что заменить свечи не сложно, однако отложения будет оседать и на других деталях мотора. Для исправления поломки свечи либо чистят, либо заменяют на новые.
  • Перегрев. Определяется по сильному износу верхнего электрода и ярко белому цвету изолятора. Причинами перегрева могут быть неплотное закрывание клапанов или использование бензина с повышенным октановым числом. Необходимо также проверить маркировку – вполне вероятно свечи просто не подходят для данного мотора.
  • Глянец или золотистая поверхность на свечах. Необходимо заменить свечки подходящими для данного двигателя.
  • Механическая поломка. Данная неисправность тоже связана с неправильным подбором детали. Часто поршень ломает свечи со слишком большой длиной. Дополнительный минус заключается в том, что такой удар приводит и к повреждению самого поршня. Для исправления нужно проверить маркировку и поставить правильные свечи.
  • Износ свечи. При нормальном выходе из строя по окончании эксплуатационного ресурса свеча покрывает окалиной и ржавчиной, требуя простой замены.

Таким образом, проверка свечей не составляет большой сложности, а сама деталь не стоит слишком дорого, чтобы можно было сомневаться в необходимости замены

Важно помнить, какой ресурс комплект свечей уже отработал – если пробег близок к 30-40 тысячам километров, можно начинать подбирать замену, потому что старые устройства уже не будут работать с предельным КПД

Это интересно: Как демонтировать обшивку двери Форд Фокус 2: особенности для передних и задних дверей, как снять своими руками в условиях гаража

Распространенная ошибка при осмотре СЗ

Исследование СЗ проводится после долгой работы силового агрегата. Заблуждением автомобилистов становится то, что в процессе холодного запуска силового агрегата при температуре ниже нуля и нестабильности в работе двигателя выкручиваются свечи. Увидев чёрный нагар на СЗ, делается поспешный вывод

Однако это может произойти при эксплуатации мотора в процессе холодного старта, в этот момент смесь обогащается по принуждению, а к нестабильности работы приводит, например, неудовлетворительное состояние электрики (обратите внимание на высоковольтные провода пр.)

Как проверить свечи зажигания мультиметром самому

Лучше произвести проверку элементов при помощи специального тестера.

Благодаря мультиметру, можно проверить любую электрическую цепь в автомобиле. Свечи не являются исключением. Тестер проверяет их на наличие внутри короткого замыкания. Кстати, им можно диагностировать и новые элементы. Как проверить новые свечи зажигания самому? Диагностика старых не отличается от проверки новых. Для этого необходимо накинуть провода от мультиметра к свече зажигания. Один шнур соединяется со входом, другой – с выходом (цоколь). В результате должна быть искра между контактами. Если ее нет, свеча неисправна – имеется короткое замыкание.

Ресурс свечей зажигания

В процессе работы на двигателе под воздействием искрового разряда, пла­мени и раскаленных газов электроды свечи изнашиваются. Когда искровой за­зор возрастает до предельно допустимой для данной системы зажигания вели­чины, начинаются перебои в искрообразовании.

Кроме того, свеча постепенно покрывается продуктами, образующимися в про­цессе работы двигателя и оседающих на тепловом конусе изолятора и электродах. Тонкий слой налета светло-серого или светло-коричневого цвета свидетельствует о том, что двигатель находится в технически исправном состоянии, и свеча соответ­ствует ему по тепловой характеристике. При этом расход топлива, моторного мас­ла и токсичность отработавших газов соответствуют действующим нормам.

В связи с неизбежным износом и легким загрязнением свечи, в качестве пре­дупредительной меры, с определенной периодичностью необходимо проводить ТО, которое заключается в регулировке искрового зазора и очистке от на­гара.

Долговечность свечи зависит от многих факторов и, прежде всего, от условий применения. На двухтактном двигателе спортивного мотоцикла в условиях со­ревнований свеча может выработать свой ресурс всего за несколько часов. На тихоходном двигателе, например, передвижной электростанции, свечи могут ра­ботать тысячу часов и более.

На современном автомобиле, даже с мощной электронной системой зажига­ния, в условиях обычной эксплуатации износ искрового зазора происходит со скоростью не более 0,015 мм за 1000 км пробега автомобиля. При установочном зазоре 1,0 мм и предельно допустимом 1,3 мм припуск на износ электродов ра­вен 0,3 мм. При указанной выше скорости износа расчетный ресурс свечи до ре­гулировки составляет 20 тыс. км. При классической системе зажигания расчет­ный ресурс примерно на треть больше.

Реальная долговечность свечей в 2-3 раза больше, так как увеличившийся зазор можно отрегулировать, а нагар удалить. Но многие производители автомобилей не хотят рисковать и рекомендуют заменять свечи при электронной системе зажигания через каждые 20 тыс. км, а при классической — через каждые 30 тыс. км.

На остальных двигателях, кроме автомобильных, устанавливают свою перио­дичность обслуживания, измеряемую или в километрах пробега, или в моточасах.

Диагностика инжекторного двигателя по свечам зажигания

По внешнему виду свечей зажигания можно судить о том, какие проблемы в настоящий момент имеет инжекторный двигатель автомобиля. Все его неисправности и неисправности его системы управления напрямую отражаются на состоянии свечей зажигания. По нагару на электродах свечей зажигания можно судить как о состоянии двигателя, так и состоянии самих свечей.

Рассмотрим некоторые, наиболее часто встречающиеся, варианты возникновения различного нагара на свечах зажигания на примере двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 оборудованного системой впрыска топлива.

Диагностика по свечам зажигания

— Нормальная свеча

Цвет электродов и резьбовой части свечи зажигания коричневый или серовато-желтый (см. фото выше). Износа электродов практически нет, зазор между ними соответствует норме. Свеча по своим характеристикам и калильному числу соответствует двигателю. Система управления инжекторным двигателем работает нормально.

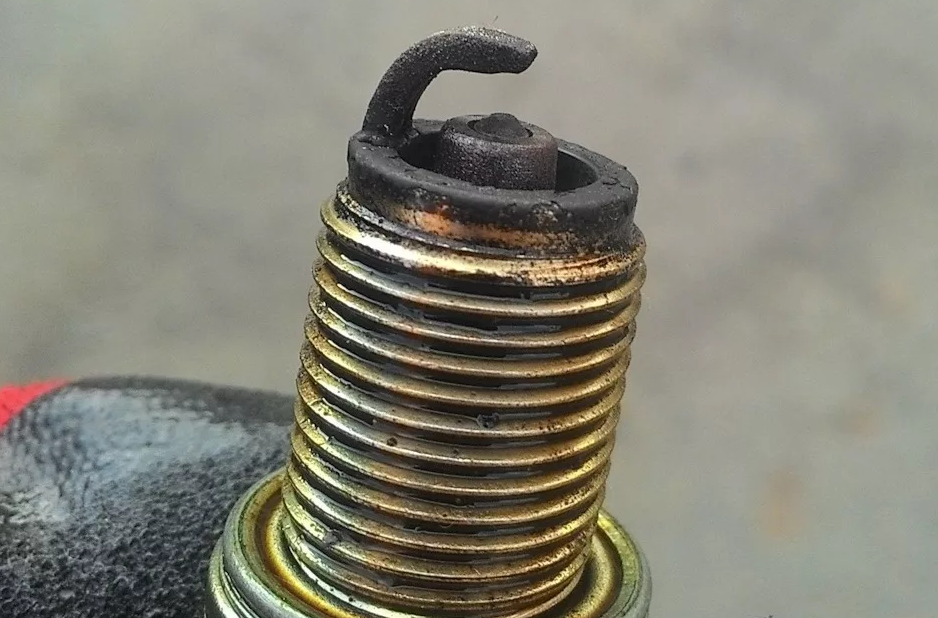

— Свеча с сажевыми отложениями

Сухой черный или темно-серый налет (сухая копоть) на электродах и резьбовой части свечей зажигания говорит о богатой топливной смеси, поступающей в цилиндры двигателя, засоренности форсунок, проблемах с системой зажигания или выходе самой свечи из строя (пробое). При этом двигатель работает с пропусками зажигания, возможен затрудненный запуск и неустойчивый холостой ход, черный дым из глушителя. Следует проверить степень загрязненности воздушного фильтра, исправность датчика температуры охлаждающей жидкости (ДТОЖ), датчика массового расхода воздуха (ДМРВ), датчика кислорода, регулятора ХХ.

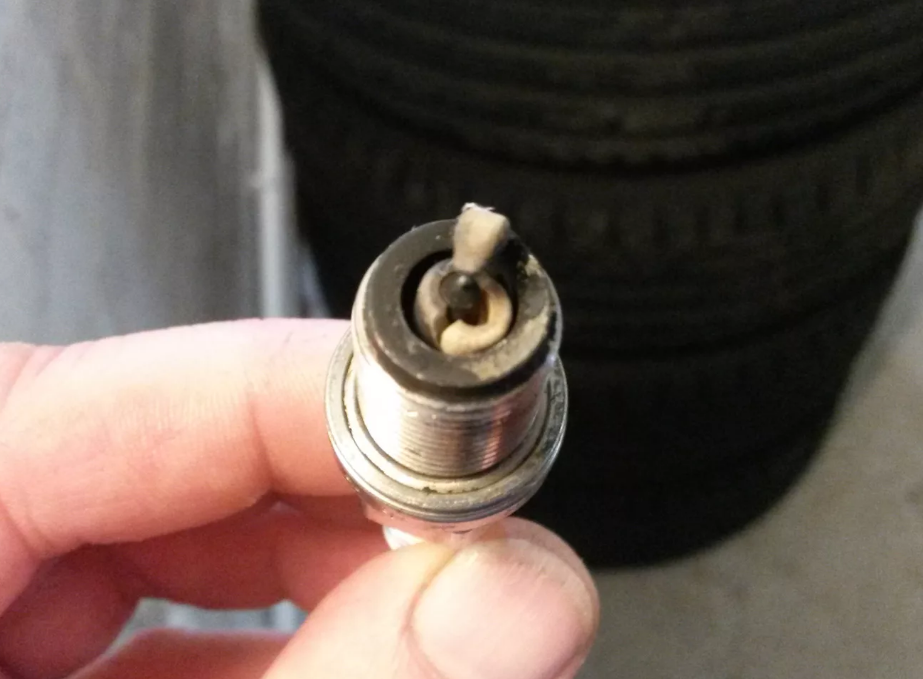

— Белый или серый налет на электродах

Свеча не соответствует по калильному числу для данного двигателя («холодная»). Постоянный сильный перегрев двигателя. Возможно неисправен вентилятор системы охлаждения на радиатор или датчик температуры охлаждающей жидкости (ДТОЖ). Обедненная топливная смесь по причине неправильной работы какого-либо датчика ЭСУД (например, датчика кислорода, датчика температуры ОЖ) или регулятора ХХ.

— Замасленные электроды

Электроды и резьбовая часть покрыта маслом. Причиной может служить попадание лишнего моторного масла в камеру сгорания. Масло может попасть из-за изношенных поршневых колец или маслосъмных колпачков, направляющих втулок клапанов. При этом запуск двигателя будет затруднен, возможны пропуски в работе цилиндров, сизый дым из глушителя (постоянно идет — проблемы с кольцами, при перегазовках — с колпачками), подергивания двигателя при работе. В такой ситуации необходим ремонт головки двигателя или его цилиндропоршневой группы. Виновника неисправности можно выявить, проведя замер компрессии в цилиндрах двигателя.

— Металлосодержащий налет

Кирпично-красные отложения окислов железа на изоляторе. Появляются при наличии в бензине металлосодержащих антидетонационных присадок (ферроценов). При работе двигателя на режиме больших нагрузок, при высокой температуре в камерах сгорания окислы железа восстанавливаются в токопроводящие дорожки из чистого железа и замыкают центральный электрод на «массу». Это вызывает пропуски зажигания и как следствие падение мощности и приемистости двигателя, повышенный расход топлива. Возможно скорое разрушение каталитического нейтрализатора из-за превышения в нем температуры при догорании не сгоревшего топлива. Рекомендуется в такой ситуации сменить заправку и свечи (так как такой налет ни чем не удаляется).

— Разрушенный изолятор

Изолятор может быть растрескавшимся или со сколами, что может привести к повреждению поршня. Причина – повышенная детонация в цилиндрах двигателя, неисправный датчик детонации. Возможно, применяется топливо с октановым числом не соответствующим данному двигателю.

Очень часто присутствует сочетание нескольких видов налета. Например, свеча с черным налетом и к тому же замасленная свидетельствует об износе цилиндропоршневой группы или клапанного механизма.Примечания и дополнения — При замене свечей зажигания новыми, рекомендуется устанавливать свечи с характеристиками идентичными старым свечам. Производитель может быть иной.

— Черный и масляный налет со свечи можно удалить прочистив ее металлической щеткой и промыв в бензине. В случае особо сильного загрязнения рекомендуется замачивание свечей в ортофосфорной кислоте или преобразователе ржавчины (содержит ортофосфорную кислоту).

Еще статьи по свечам зажигания

— Проверка искры на свечах зажигания

— Подбор свечей зажигания для карбюраторных и инжекторных двигателей автомобилей ВАЗ

— Проверка и регулировка зазора между электродами свечей зажигания

Другие признаки неполадок

О грядущих и текущих проблемах с мотором поведают следующие симптомы, которые вы можете выявить после выкручивания свечей зажигания:

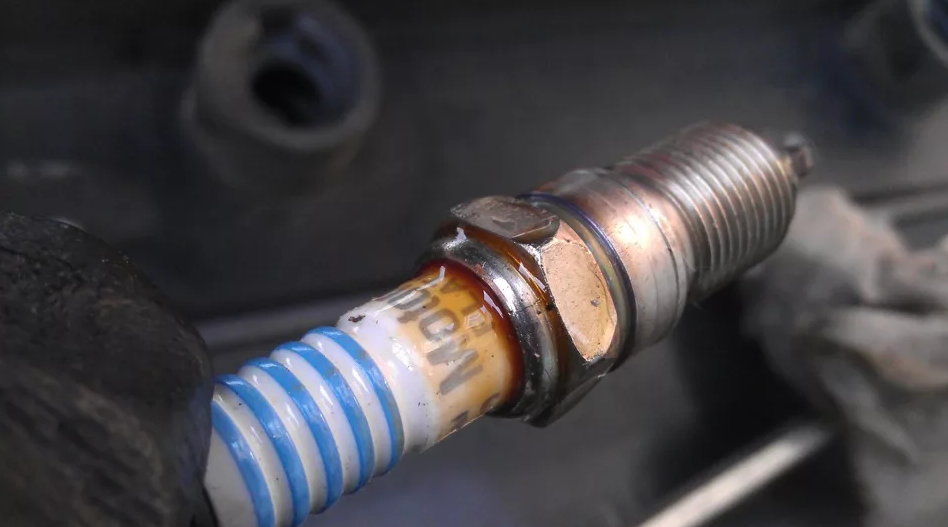

  1. На резьбовом наконечнике и площадке возле наружного электрода виднеется моторное масло.
  2. Рабочая часть, выступающая внутрь камеры сгорания, покрыта пушистым коричневым нагаром.
  3. Свеча откровенно мокрая, слышится резкий запах бензина.
  4. Внутренний электрод подгорел либо отсутствует.

Когда на свече присутствует небольшое количество масла в жидком состоянии, стоит задуматься о проверке цилиндропоршневой группы. Смазка проникает через маслосъемные кольца, попадая внутрь камеры с каждым циклом и движением поршня вверх, поэтому оно не подгорает. Как правило, подобный эффект указывает на начальную стадию изношенности компрессионных и маслосъемных колец.

Светло-коричневый цвет налета означает, что двигатель расходует большое количество смазки на угар. Причем проникает масло вместе с горючей смесью – через открывающиеся клапаны. Факт подтверждается тем, что смазочный материал полностью выгорает и осаждается на стенках, поскольку попадает в камеру только на цикле впуска. Причина – критический износ маслосъемных колпачков (иначе – сальники клапанов). Дополнительный признак – большой расход масла, составляющий 0,5–1 л на 1 тыс. км пробега.


Мокрая, пахнущая бензином свеча, наверняка выкручена из неработающего цилиндра. Второй вариант – полный выход из строя самой свечи. Бензин регулярно подается в камеру инжектором, но не воспламеняется и частично стекает в картер. Если в цилиндре отсутствует компрессия, то сжатия и последующей вспышки не происходит – топливо расходуется впустую (потребление достигает +25%) и разжижает моторную смазку.

Очевидно, что свеча с выгоревшим электродом подлежит замене. Важный нюанс: эти детали не меняются по одной, а только комплектами из 4 шт. Поставить рабочую свечу в цилиндр допускается временно – чтобы добраться до гаража или станции техобслуживания.

Источник

Почему свечи зажигания оптимально менять раньше положенного срока

Сбои в работе мотора указывают на необходимость проверить свечи. Как уже было сказано, свечи зажигания служат от 30 тыс. км, но это только теория, которая основывается на идеальных условиях эксплуатации ДВС. На практике средний срок службы бюджетных одноэлектродных свечей составляет не более 15-20 тыс. км. пробега.

На сокращение планового ресурса свечей сильно влияет качество отечественного топлива, городская езда на низких оборотах, частая и долгая работа мотора на холостых оборотах. По этой причине даже самые дорогие многоэлектродные иридиевые или платиновые свечи зажигания рекомендуется менять на 15-20 тыс. км. раньше заявленного срока службы. Также в продаже могут быть представлены поддельные свечи или изделия низкого качества, которые обычно не выхаживают даже 10 тыс. км.

Диагностика ищем свечу с дефектом

Подбор свечей зажигания Ngk по автомобилю

Проблемы можно определить визуально даже невооруженным глазом. Однако поломка очевидна, когда автомобиль работает неравномерно и глохнет. Стоит помнить, что неисправности такого рода делают невозможным процесс воспламенения топливо-воздушной свечи в цилиндре.

В результате того, что топливо не сгорает, оно может попасть в катализатор. При этом будет ощущаться сильный запах бензина. Еще один явный признак неисправности свечи — значительное увеличение расхода горючего. Это случается из-за того, что смесь сгорает не полностью из-за

Для эффективного сгорания в бензиновых двигателях нужно, чтобы температура в цилиндрах достигала 400-500 градусов и более. Это возможно при помощи сжатия топливной смеси, что еще больше повышает температуру. Только так смесь легко, а главное — полностью, воспламенится и сгорит.

Однако высокие температуры не лучшим образом сказываются на ресурсе свечей. Чаще всего на старых деталях обнаруживаются наслоения. Также на электродах можно видеть отложения, которые оказывают влияние на качество искры. Следует помнить, что на исправной свече электрод имеет однородный цвет и однородную форму, а любые отложения отсутствуют.

Как выглядят нерабочие свечи

Работа в агрессивной среде при высокой температуре изменяет детали двигателя.  Поэтому для диагностики свечей зажигания по внешнему виду нужно иметь навык и обладать объемом знаний о функционировании систем и механизмов в автомобиле.

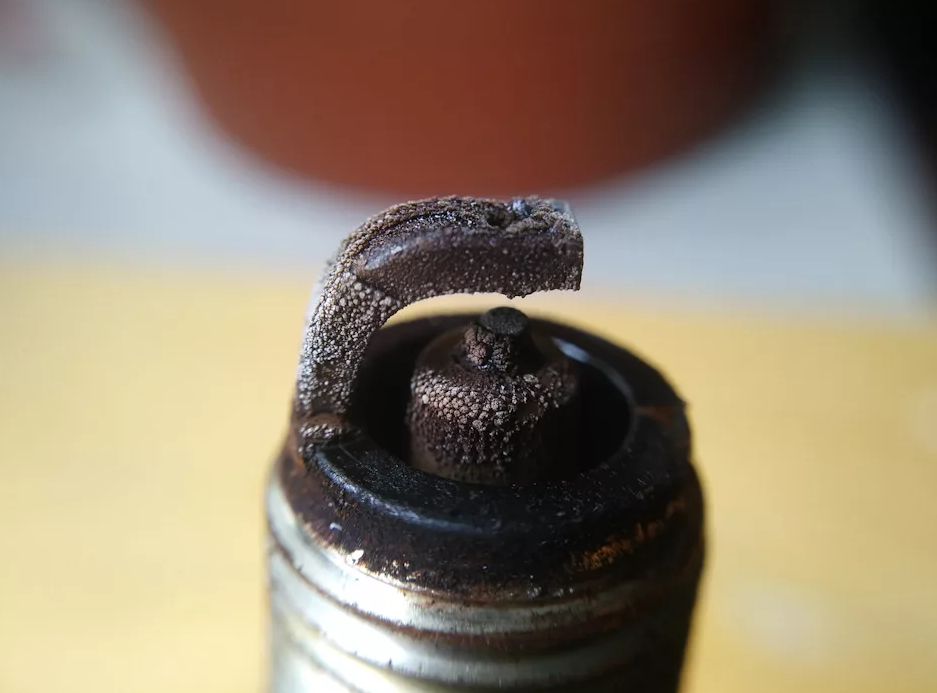

Сажевый черный налёт

Бархатистые наслоения черного цвета сигнализируют о неполном сгорании бензина. Они оседают равномерным слоем на поверхности, находящейся внутри цилиндра. Перенасыщенность несгоревших углеводородов вызывается либо переобогащенной питательной смесью, либо нарушениями в искрообразовании. Также причиной может быть загрязнение воздушного фильтра или неотрегулированная воздушная заслонка.

Равномерный нагар кофейного цвета толщины в микронах— показатель оптимальной работы системы питания, указывающий что свечи зажигания функционируют штатно.

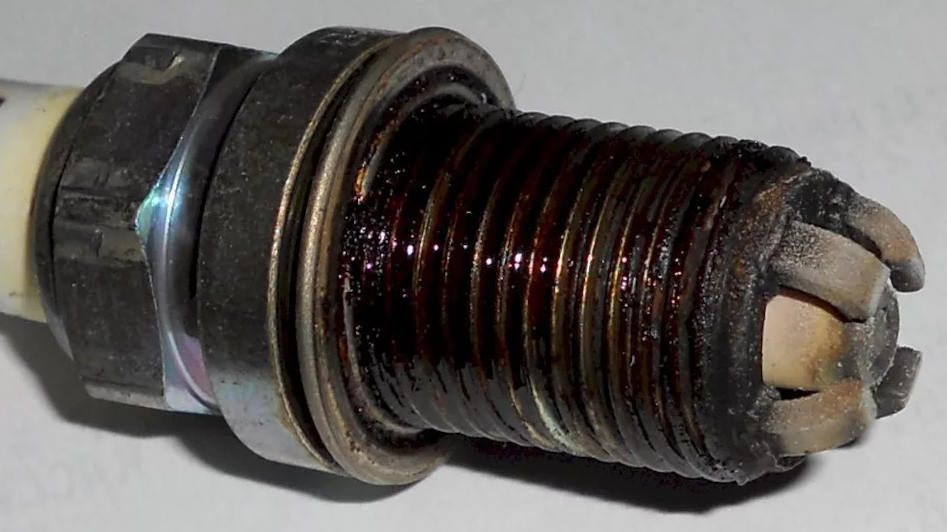

Масляные потеки

Следы назакоксованного масла (чаще в резьбовой части) означают, что система смазки работает неудовлетворительно.

Причинами могут быть:

  • износ маслоотражательных колпачков клапанов;
  • переизбыток масла в двигателе;
  • износ маслосъемных и компрессионных колец;
  • выработка цилиндров поршневой группы.

Транспортное средство, оснащенное турбокомпрессором может загрязнять свечи из-за дефектов компрессора.

Шлаковые и блестящие отложения

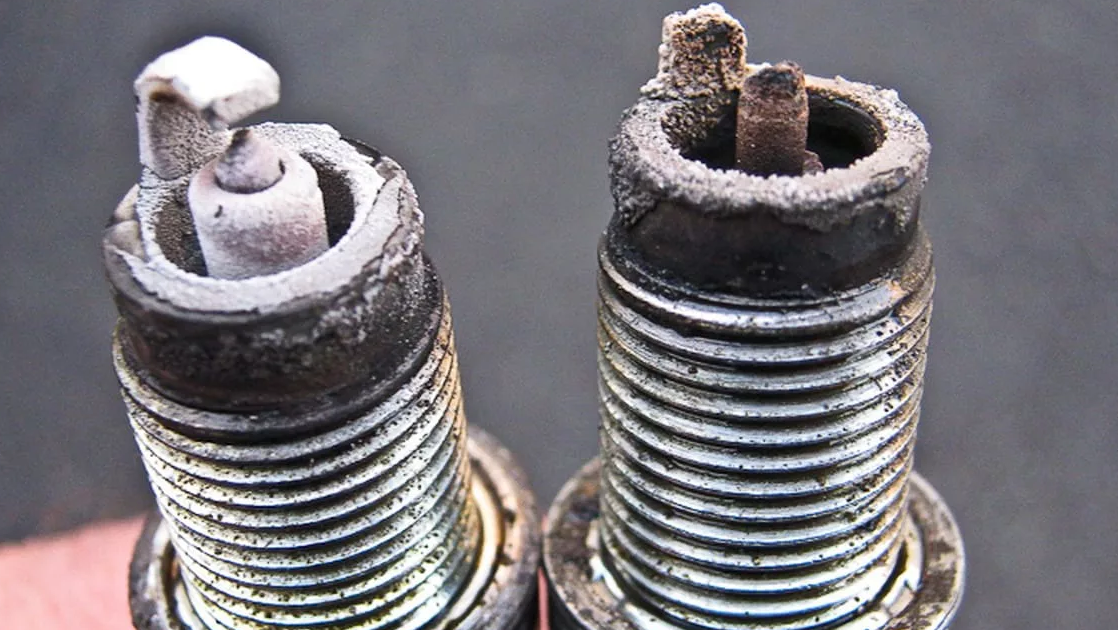

Матовый нагар различных цветов сигнализирует о сгорании присадок, добавленных в топливо с превышением нормативов. Кирпичный оттенок вызывается ферроценовыми отложениями, желто-коричневый — тетраэтилсвинцом. Они приводят к образованию токопроводящего налета, блокирующего образование искры и необходимости замены свечи.

Окалина белесого цвета равномерной толщины свидетельствует о перманентном перегреве двигателя.

Шлаковые отложения из частичек горюче смазочных материалов

Загрязнение юбки смесью бензина, полусгоревшего масла в виде бугристых зольных наростов вызывается изношенностью деталей поршневой группы. Наличие металлических вкраплений в этих отложениях — признак механических разрушений клапанов, межкольцевых перегородок цилиндра. В этом случае ремонт неизбежен из-за возрастающего расхода топлива.

Оплавленный электрод

Термические деформации металлического электрода появляются в результате перегрева цилиндра и возникновения калильного зажигания. Оно вызывается неправильным выбором типа свечи либо приготовления переобедненной бензиново-воздушной смеси карбюратором или неисправностью датчиков (на двигателях с принудительным впрыском). К подобным повреждениям приводит незапланированный подсос воздуха в коллектор.

Повышенная изношенность электрода, непригодность заземляющего элемента

Признаком, что пора менять свечу, являются дефекты в виде скругления кромок в центральной и боковой частях электродов. Они увеличивают электродный зазор и препятствуют рекомендованному искрообразованию. Коррозия электродов и заземляющего элемента установкой свечи с низким калильным числом или ее регулярным перегревом.

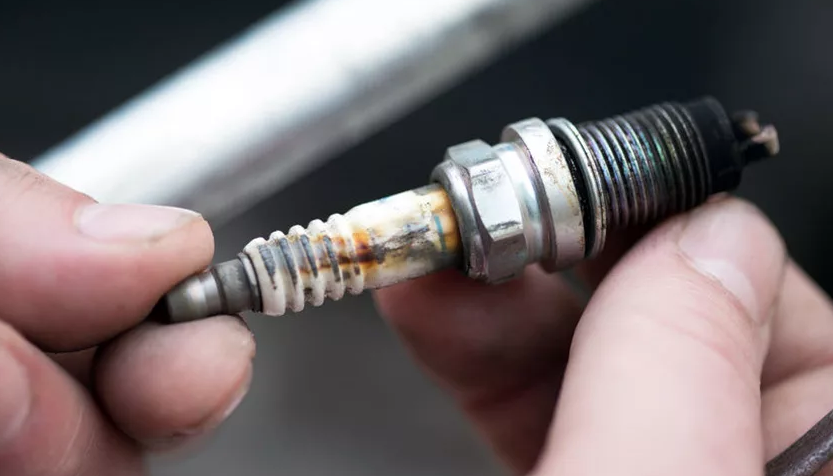

Поврежденный разъем

Изношенность в зоне контакта с высоковольтным проводом определяется визуально по подгораниям или пробоям. Причинами неисправности являются превышения предельных сроков эксплуатации или постоянный сильный перегрев. Исправляется заменой изношенных деталей.

Разрушения на изоляторе

Алюмооксидная керамика предохраняет электрод от замыкания. Его форма симметрична для предотвращения поверхностного пробоя под воздействием блуждающих токов. Любое видимое глазом повреждение изолятора — признак неисправности свечей зажигания. Она выбраковывается. Скрытные повреждения могут быть выявлены по пятнам сажи или закоксованной эмали на гладкой блестящей поверхности.

Нормой считают незначительное потемнение из-за коричневого налета из естественных отложений микрочастичек горюче-смазочных материалов.

Частые перегазовки разогревают изолятор и приводят к образованию токопроводящего стеклоподобного покрытия, что безвозвратно портит свечу.
