Тюнинг выхлопной системы своими руками

Создание прямотока

Чаще всего тюнинг выхлопной системы выполняется в комплексе работ по улучшению всех показателей автомобиля. И правильная выхлопная позволит в комплексе прибавить до 15% мощности двигателю автомобиля. Связано это с тем, что будет быстрее освобождаться цилиндр двигателя от отработавших газов. Не только быстрее, но и качественнее. Ведь, когда свежая смесь попадает в цилиндр, в котором есть остатки углекислого, она смешается с ним и это приведет у ухудшенному процессу горения. Изготовление выхлопных систем дело довольно сложное, произвести замены одной на другую в принципе по силам любому человеку без особых на то усилий. Главное, иметь минимальный инструмент и минимальные знания что и как делать.

Следующим этапом будет монтаж на каждый цилиндр отдельного глушителя, чтобы упростить выход газов в атмосферу и ускорить этот процесс. Также значительно изменится звук на выходе, в более приятную тональность. Как видим, тюнингом выхлопной можно добиться значительных изменения в характеристиках автомобиля, сделать так, что расположенные под днищем элементы больше не будут ржаветь и никогда не потребуют замены в будущем.

</index>X

Эта статья расскажет вам, как снять часть старой выхлопной системы дальше каталитического преобразователя или дальше задней оси и установить новую. В этой статье не описывается установка и снятие приемных труб.

Удалить или поменять катализатор на спортивный

Удаление катализатора или его замена на пламегаситель способны обеспечить прирост к мощности автомобиля на 3%-7%. Несомненным плюсом также считается, что при удалении катализатора снижается расход топлива

Также важно, что владелец машины может навсегда забыть о проблемах с забившимися фильтрами — их просто нет

Конечно, удаление катализатора имеет и массу минусов.

Во-первых, транспортное средство автоматически зачисляется к ряду «аварийных» машин, что создает проблемы при прохождении ТО.
Во-вторых, автомобили с электронным управлением могут выдавать ошибку, потому сразу нужно быть готовым к установке обманки катализатора или перепрошивки (смене Программного обеспечения авто).
Также минусом является неприятный запах выхлопа, который является следствием отсутствия фильтров. Иногда он может попадать в салон автомобиля, что негативно влияет на здоровье пассажиров.

Наименее проблемным вариантом является установка спортивного катализатора. Она предотвращает проблемы при прохождении ТО, что помогает сэкономить средства. Кроме того, в таком же объеме прибавляется производительность (мощность) автомобиля. Установка спортивных аналогов катализатора устраняет большинство минусов, которые встречаются при удалении фильтра. Правда, стоимость спортивного каталитического конвертера ощутимо выше, чем стоимость штатного.

Считается, что более бюджетное решение, востребованное у автомобилистов – это замена на универсальный (неоригинальный) катализатор, или его удаление с последующей прошивкой ЭБУ, или установки «механической обманки» + пламегасителя. Наша тюнинговая студия подберет оптимальный вариант катализатора или «обманки» под каждый конкретный автомобиль.

Звоните и приезжайте на бесплатную консультацию в наш сервис!

Как провести тюнинг выхлопной системы

Конструкция и размеры выхлопного тракта для каждой модели автомобиля проектируются с учётом мощности конкретного силового агрегата и вполне соответствуют количеству выхлопа, создаваемого двигателем в определённый промежуток времени. Водители, решившиеся на тюнинг выхлопных систем путём монтажа прямоточных глушителей, могут прибавить мощность в пределах 10-15 лошадиных сил без риска превысить допустимый уровень звука. Можно постараться и добиться прибавки в 20-30 «лошадок». Однако ездить на таком автомобиле будет практически невозможно из-за сильного шума.

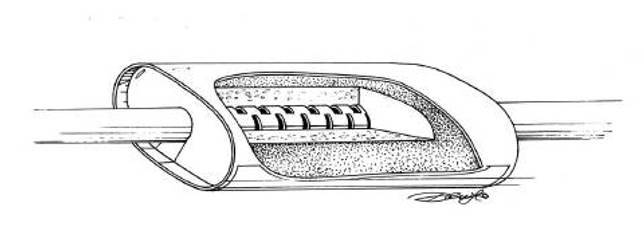

Тюнинг выхлопной системы своими руками путём установки прямоточного глушителя начинается демонтажем старого выхлопного тракта. Сначала вырезаем и вынимаем все элементы конструкции. Потом берём заранее приготовленную трубу, сечение которой должно соответствовать диаметру разобранного глушителя, делаем отверстия там, где планируется соединение новой системы. Вслед за этим на подготовленную заготовку навариваем другую трубу длиной в 1 м диаметром 20 см. В старый корпус вставляем полученную конструкцию и завариваем. После этого оборачиваем глушитель жаропрочным шумоизоляционным материалом. Сверху накладываем лист нержавеющей стали внахлёст не менее 5 см и привариваем крепление, чтобы зафиксировать полученную конструкцию в штатных местах.

Установка прямоточной трубы способствует быстрому выхлопу, что приводит к увеличению мощности. Однако следует помнить, что эффективность прямоточной конструкции достигается только на силовых агрегатах большого объёма и мощности. Поэтому для тюнинга обычных автомобилей специалисты не рекомендуют устанавливать прямоточный глушитель. В этом случае достаточно установить спортивную «банку» с уникальной оконцовкой.

Благородный звук

Существует несколько способов придания звуку оригинального оттенка. Например, басистый низкий звук можно получить, если увеличить оконцовку трубы. Плюс к этому использование шумоизоляционного материала также приведёт к понижению высоких частот. Чтобы добиться благородного звука на вашем автомобиле, рассмотрим сначала, как происходит гашение шума в выхлопном тракте. Зная, по какому принципу обрабатывают звук выхлопные системы, тюнинг можно выполнить самостоятельно, путём модернизации отдельных элементов.

Ограничитель звука представляет собой сужение проходного сечения трубы. Звуковые колебания сглаживаются преодолением сопротивления дросселя, где энергия шума попросту рассеивается. Чем меньше диаметр проходного канала, тем выше сопротивление и эффективней сглаживание.

Отражателями служат многочисленные перегородки внутри глушителя. От них отражаются звуковые волны, в результате чего теряется часть энергии звука. Если в «банке» устроить определённое количество таких зеркал, то можно добиться минимального шума. При этом резко возрастёт сопротивление потоку выхлопных газов.

Резонатор глушителя представляет собой замкнутую полость. Она располагается вокруг трубы и соединена с ней отверстиями. В одном корпусе может быть две полости. Они отличаются объёмом и разделяются перегородкой. Отверстия играют роль резонатора, гасящего колебания низких частот. Такое решение не оказывает значительного сопротивления потоку отработанных газов. К тому же в конструкции не предусмотрено уменьшение сечения проходного канала.

Поглотитель работает по принципу поглощения звуковых волн специальным материалом с пористой структурой. Максимальный эффект достигается большим количеством пор. Благодаря поглотителям обеспечивается постоянство проходного сечения глушителя. Слой поглощающего материала укладывается вокруг трубы, в которой проделаны сквозные отверстия.

В выхлопных системах современных автомобилей все преобразователи звука применяются в комплексе. Комбинация всех вышеперечисленных элементов позволяет достичь наибольшей эффективности. Тюнинг выхлопной системы по приданию звуку выхлопа мягкого басистого оттенка можно сделать самостоятельно, если использовать мягкие поглощающие материалы. Путём подбора различных поглотителей и их объёма производится подбор желаемого тембра.

Это интересно: Какая пленка для тонировки стекол автомобиля лучше?

Последствия отсутствия выхлопной системы

Даже если в машине отсутствует выхлопная система, она, в принципе, сможет ездить. Но какие неудобства и последствия это может создать?

Во-первых, в этом случае автомобиль будет издавать довольно сильный шум, из-за которого водитель не сможет осуществлять полный контроль над тем, что происходит вокруг. Это даже сможет стать причиной аварийной ситуации.

Во-вторых, такая ситуация может быть очень опасна для здоровья, ведь выхлопные газы будут просто вытекать из трубы под машиной, а в момент остановки на перекрёстке они смогут протекать в салон, отравляя всех там присутствующих. От этого люди могут потерять сознание и попасть в больницу.

Есть ещё и экономический аспект — расход топлива. Он реально увеличится. Причём происходить это будет из-за того, что лямбда-датчики, фиксирующие кислород, из-за отсутствия выхлопной системы станут давать неверные показания. Они будут реально занижать количественные показания кислорода. Чтобы исправить ситуацию, электронная система будет впрыскивать намного больше топлива. Получится, что расход увеличится, динамика езды ухудшится, а мотор будет громко реветь.

Делаем спортивный глушитель с нуля

Тюнинг выхлопной системы можно сделать «с нуля». Для этого нам потребуется:

Два фланца под трубы (можно заказать у токаря).
Сама труба длиной минимум в 42 сантиметра.

Диаметр труб должен быть разным. Внешняя имеет диаметр в 13 сантиметров, а внутренняя – штатные 48 миллиметров для ВАЗа. Если выполняется тюнинг выхлопной системы УАЗа, то этот размер больше – 52 сантиметра.

Итак, берем нашу перфорированную трубу и обматываем негорючим материалом. Это может быть асбест. Далее устанавливаем большую трубу и плотно забиваем стекловатой внутреннее пространство. После этого сварочным аппаратом делаем швы спереди и сзади

Важно, чтобы все было герметично. Далее привариваем крюк для крепления глушителя в районе бампера

Этот крюк должен быть как на самом глушителе, так и на кузове. Для закрепления можно взять обычную резиновую подушку глушителя от ГАЗели. После этого можно смело устанавливать элемент на место.

Что такое флейта в прямоточный глушитель и какой от неё эффект

Чтобы сохранить прямую конструкцию трубы в выхлопную систему внедряют специальные устройства, затрудняющие продвижение выхлопных газов. В простой речи их называют «флейтами». Флейта представляет собой небольшую трубу с тарелкой на конце, которая фиксируется внутри прямоточного выхлопа таким образом, чтобы продолговатая часть осталась внутри. Впрочем, конструкция «флейты» может быть самой различной. Распространённой считается трубка с отверстиями и заглушённым концом внутри выхлопа.

Это приспособление имеет как достоинства, так и недостатки.

Плюсы:

«Флейта» действительно способна сделать прямоток в машине тише. Благодаря своей конструкции она легко монтируется и снимается. Такой подход позволит в любой момент изменить уровень шума в случае необходимости.
Применением подобного устройства можно добиться не только тихого звучания при работе двигателя, но и изменения тональности звука. Эксперименты с количеством и диаметром отверстий на «флейте» позволяют добиться самых непредсказуемых результатов. Поэтому проектирование её необходимо доверять профессионалам.

Минусы:

Думая, как приглушить прямоток, автовладельцы забывают важную вещь: любая «флейта» — это сопротивление движению выхлопных газов. А там, где есть сопротивление, есть и снижение мощности двигателя из-за потерь. Поэтому использование этого приспособления может и навредить. Но грамотное изготовление «флейты» исключает такую возможность.

Подобную деталь можно приобрести в специализированном магазине или сделать тихий прямоток своими руками. Ничего сложного в изготовлении нет.

Как произвести ремонт глушителя своими руками без сварки?

Сейчас существует новый метод восстановления работоспособности деталей выхлопной системы при помощи универсального комозиционного полимера (различные герметики). Благодаря особому составу они быстро застывают и не подвергаются внешним негативным воздействиям, в том числе высоким перепадам температур, что очень актуально для выхлопной системы. На авторынках можно найти два вида герметиков, благодаря которым можно произвести ремонт глушителя своими руками без сварки:

В сочетании с качественными армирующими компонентами, данные виды герметиков сделают надежную «латку» на прогоревшем участке глушителя. Автолюбители отмечают эффективность действия пластичных элементов. Именно эти герметики отличаются высокой адгезией к металлу даже при наличии на нем ржавчины.

Делаем прямоточный глушитель с нуля

Можно изготовить такой глушитель с нуля. Это будет полностью новый вариант, изготовленный из нескольких компонентов. Сложность этой операции, называемой тюнинг с нуля, заключается в поиске схемы выхлопной системы определенного мопеда.

Инструментарий и материалы

В данном случае, опять же, надо подготовить нужные инструменты и материала.

Приобрести в магазине или найти две трубы, диаметром 33 мм;
Купить оргстекло;
Болты М8 и М3;
Подготавливаем клей и гвозди;
Сварочный аппарат;
Надфили;
Ножовка по металлу.

Приступаем к сборке

В первую очередь, нужно отрезать от одной из труб 18 см. Место в разрезе рекомендуется тщательно обработать надфилем. От второй трубы отрезаем круг, диаметром 1,5 см. Обрабатываем вышеописанным методом. Приклеиваем в разрезе первой трубы, вырезанный круг. Отрезаем еще один кусок трубы, длиною 18 см. Проделываем в нем множество отверстий. Делать это можно и с помощью острого гвоздя.

Соединяем все части, используя сварочный аппарат. Минеральной ватой набиваем полость, образовавшуюся в стыке двух кусков трубы. Обматываем готовое изделие специальным огнестойким материалом. Самодельный глушитель готов. Чтобы установить его, надо будет приделать элемент к креплению корпуса скутера.

Делаем элемент крепления глушителя

Из оргстекла, которое незаменимо в этом деле в виду своей прочности и легкой окрашиваемости, вырезаем особого вида кольца, края которых можно будет разогнуть наружу на 180 градусов. Полученные круги с засечками крепим к мопеду, используя нужны болты. Глушитель полируем с помощью наждачной бумаги. Места соединения самоделки с кузовом мопеда для верности надо будет смазать.

Самодельный глушитель для мопеда в разобранном виде

Если самодельное изготовление вызывает определенные сложности, можно найти массу моделей глушителей уже в готовом виде. Стоят они, как правило, недорого. С другой стороны, только самодельный вариант способен дать идеально ожидаемый вариант.

Повышая мощность своего аппарата, владельцы мотоциклов сталкиваются с проблемой выхлопа газов, тогда то и встает вопрос о том, как сделать прямоток на мотоцикл. Что же такое прямоток? Пытаясь довести свой мотор до предельных возможностей, любители быстрой езды, гонятся даже за самыми небольшими повышениями характеристик бака. Добившись максимального эффекта от всех ресурсов, очередь переходит на выхлопную трубу.

Прямоток служит системой однонаправленного движения жидкостей или газов. В заводском выпуске мотоциклу достаточно стандартной выхлопной трубы, а уже после повышения мощности, выхлоп газов затруднен из-за их повышенного количества отработанных газов. Профессионалы в области выхлопной системы способны добавить мотоциклу порядка 3-5 лошадиных сил. Это очень хороший показатель

Кроме того, отдельное внимание они уделяют звуку, издаваемому глушителем

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

получение прибавки мощности двигателя;
субъективное улучшение акустических параметров выхлопа;
повышение эстетических параметров автомобиля;
полная модернизация выпускного канала;
установленный глушитель вышел из строя.

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

базальтовую или другую минеральную вату;
мелкоячеистую металлическую сетку;
металлические сеточки для кухни;
металлическую стружку.

Инструменты:

шлифовально-угловая машинка (болгарка);
дрель или сверлильный станок;
сварочный аппарат;
расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.

Переделка старого глушителя

Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.
Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.
Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.
В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.
Надеваем на место перфорации трубы металлические сеточки для кухни.
Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.
Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.
Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.
Работа с минеральной ватой требует индивидуальных средств защиты.
Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.
Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.
Монтируем на автомобиль. Заводим двигатель. Радуемся!
Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.

Как изменить звук выхлопа на авто

Известно несколько эффективных способов изменить звук выхлопа на авто своими руками. Многие просто ненамного улучшают его и делают внешний вид акустического фильтра невероятно стильным. Другие, увеличивают рев или убавляют его. Все эти способы являются тюнингом.

Тюнинг глушителя

Как улучшить звук выхлопа

Аудиодоработка вместе с изменением внешнего вида глушителя — один из самых распространённых способов улучшить звук выхлопа на машине

Транспортное средство после этого становится уникальным — привлекает внимание красивым видом и басистым звучанием, ассоциирующимся с мощностью авто. В этом случае даже малолитражные транспортные средства выглядят солидными и представительными

Как сделать звук тише

Существует несколько методов, помогающих сделать выхлоп на авто приятным для слуха.

Замена подвесных резинок. Часто акустический фильтр начинает шумно работать из-за ослабления креплений. Сюда относятся не только подвесные резинки, но и хомуты, муфты, прокладки. Чтобы все основательно доработать, надо заменить поврежденные фиксаторы новыми. Некачественная подвесная резинка усиливает лишнюю вибрацию, приводит к трению компонентов выхлопа о кузов.
Использование нормальных глушителей и демпферов. Выпускная система автомобиля не сгнивает полностью. Наоборот, сквозная коррозия на этом участке возникает точечно с сохранением толщины и прочности металла рядом. Это позволяет не покупать новую банку, а ремонтировать её. Однако в случае сильного повреждения фильтра и демпфера лучше сразу заменить детали.

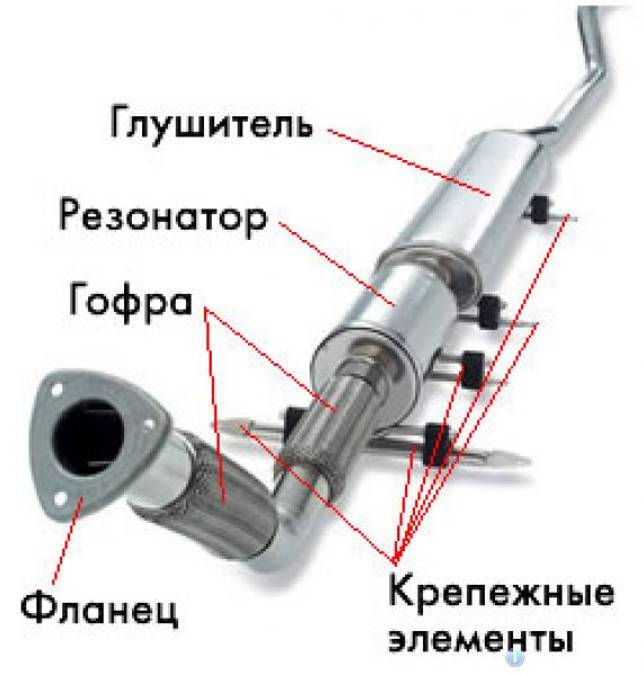

Установка гофры между «штанами» и трубой. Это гибкое изделие с упругими свойствами. Представляет собой трубку, обвитую металлической проволокой в несколько слоёв. Поставив данный элемент на выхлоп, удастся гасить вибрации от двигателя и соответственно, убавить рев. Благодаря гибкому элементу, выпускная труба не будет трястись, а внешний вид системы только станет красивее.
Монтаж дополнительного резонатора. Конструктивно это устройство с множеством компонентов. Сквозь него пробиваются потоки газа, теряя свою силу и звук. Дальше они движутся с меньшим импульсом. Располагается элемент в средней части выхлопа.

Также весьма популярна инсталляция резонатора с акустико поглощающим накопителем — в нём ниши заполняют базальтовой фиброй или схожим материалом. Это идеальный вариант для эффективного погашения лишнего звука, только стоит деталь дорого.

Как сделать громкий выхлоп

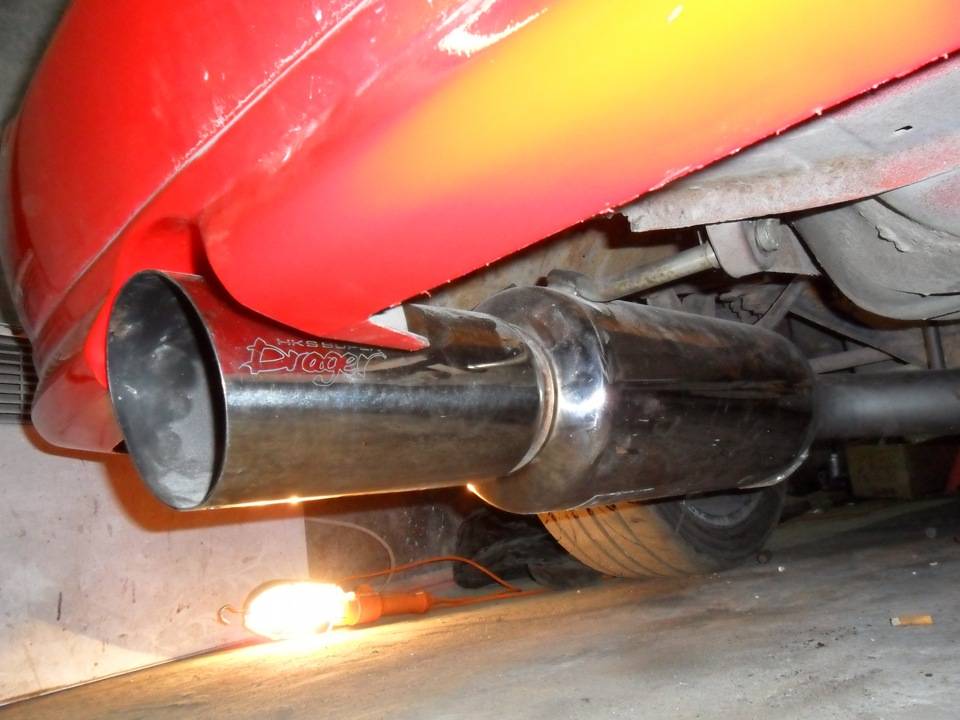

Самый простой способ — это поставить прямоточный глушитель:

Аккуратно демонтировать штатный акустический фильтр.
Подготовить основу конструкции — вырезать старую банку и убрать внутреннее наполнение.
Смонтировать прямоток — соединить заводской патрубок с новой, заранее купленной трубой большого диаметра, что даст возможность проходить сквозь неё отработанным газам без какого-либо сопротивления.
Уложить жаростойкую изоляцию — сваренную конструкцию обматывают материалом плотно, чтобы не оставалось пробелов.

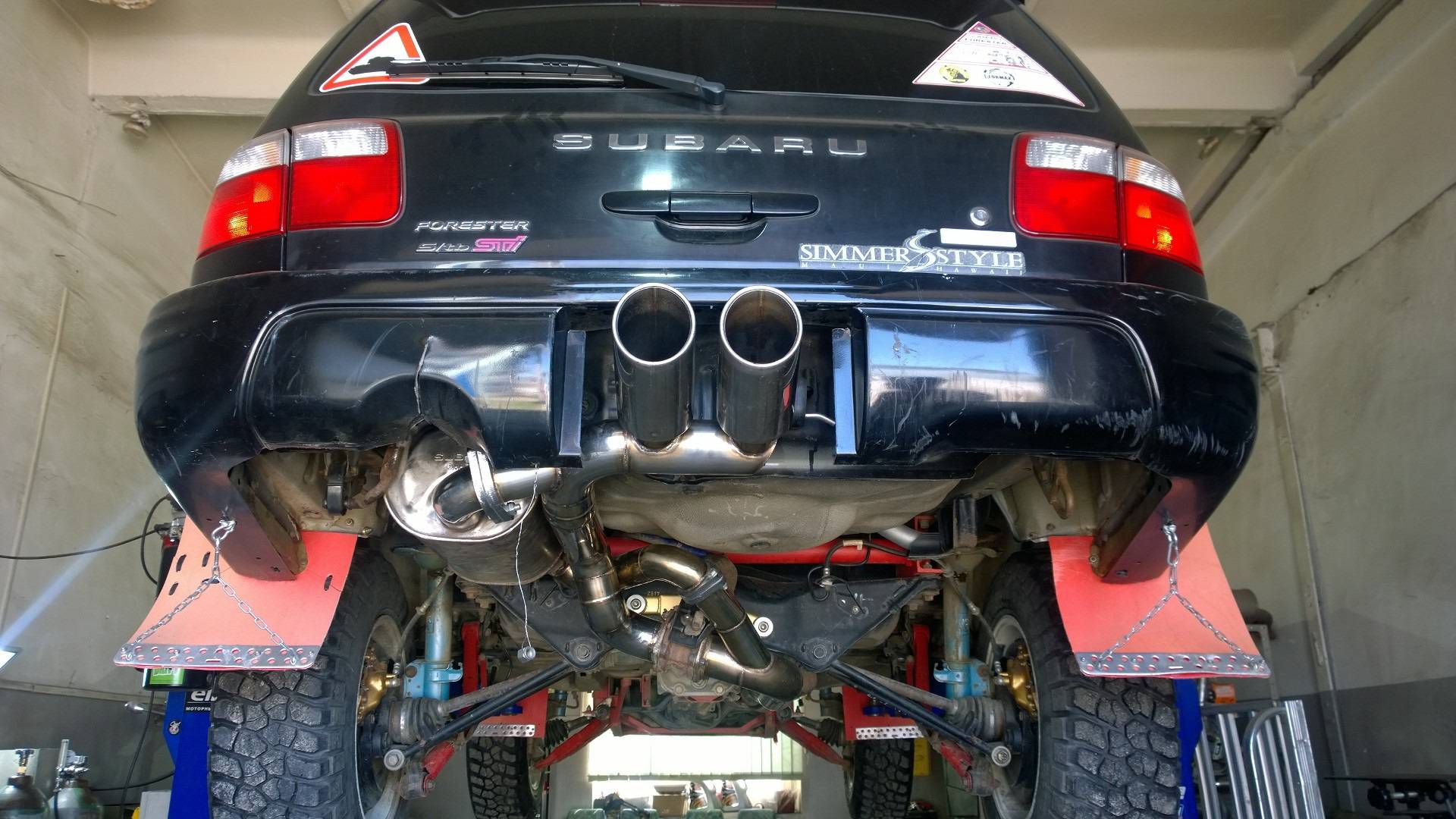

Тюнинг выхлопной системы

Чем плотнее укладывается изоляция, тем более сильным, басовитым станет звук выхлопа. Правильнее сверху дополнительно защитить обмотку тонким слоем нержавейки, а затем стянуть всю конструкцию стальными хомутами.

Альтернативные варианты

Если вас интересует, как сделать глушитель тише, не теряя при этом драгоценные лошадиные силы, вы можете воспользоваться схемой, которая достаточно давно используется в китайской мототехнике. Однако стоит помнить, что подобный вариант подходит лишь для производства глушителей маломощных мотоциклов, чья производительность не превышает 40 л. с. В корпус глушителя на две трети его длины вводится труба, последние 10 сантиметров которой покрываются мелкими отверстиями по описанной выше схеме. Установив трубу впуска, занимаемся выпуском, который будет представлять собой трубу немного большего диаметра, введённую с противоположной стороны на две трети. Остаётся также просверлить отверстия в 10 сантиметрах, расположенных ближе всего к мотору мотоцикла — такой глушитель будет представлять собой компромисс между прямотоком и заводским изделием.

Если вы знаете устройство глушителя мотоцикла, то наверняка сможете сделать прямоток из обычной детали. После вскрытия корпуса вы увидите трубки, которые проходят через специальные камеры сначала к концу глушителя, а затем обратно и вновь к выхлопному патрубку. Их, равно как и каталитический нейтрализатор мотоцикла, потребуется удалить, чтобы добиться требуемого эффекта. Внутрь вставляется упомянутая в предыдущих схемах перфорированная трубка, которая обматывается стекловолокном. Конечно, можно купить специальный синтетический материал, применяющийся в набивке оригинальных глушителей, но он будет стоить заведомо дороже.

Если вы уже знаете, как сделать глушитель мотоцикла, полностью соответствующий вашим требованиям, не забудьте о тонкой настройке выхлопа — для этого вам нужно подобрать оптимальный диаметр и положение труб, а также плотность размещения отверстий. Добиться идеального результата без применения специального стенда практически невозможно, поэтому придётся довольствоваться приблизительными параметрами, полученными опытным путём. Кроме того, после установки иного глушителя следует заново настроить мотор мотоцикла. Современным инжекторным моторам потребуется установка новой прошивки, а вот карбюраторные мотоциклы обходятся простой регулировкой топливной системы. Подобная работа по силам далеко не каждому мотоциклисту, поэтому, вполне возможно, что вам придётся отправиться в специализированный сервисный центр.

Основные изменения

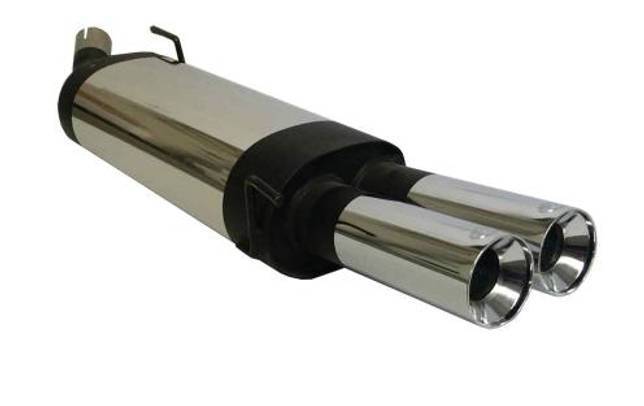

В основном, желая изменить выхлопную систему, владельцы авто предпочитают глушитель «банку». Такая деталь вряд ли повлияет на мощность мотора, но изменит внешний вид и придаст благородный звук. Стоимость такого тюнинга невелика. Цена зависит от вида покрытия элемента (тусклый белый, воронёная сталь, никелированный и др.), а также от особенностей его изготовления (сгибание вверх или вниз, один или два выхода). Идеальным вариантом является вариант из нержавеющей стали отечественного производства. У него и качество отличное, и цена доступная.

Если необходимо улучшить мощность двигателя, а не только добавить стиля и звука, то придётся выпускной коллектор заменить на «паук». Такая деталь имеет иную форму и соединение труб со впускными окнами. Различают «пауки» короткие и длинные. Короткие в основном применяют для тюнинга выхлопа на автомобилях с высокофорсированными моторами и широкофазными распредвалами. Мощность после установки «паука» увеличивается на 5–7%.

Ещё могут использоваться резонаторы пониженного сопротивления, а также применяться трубы большего диаметра. Некоторые жёсткие соединения заменяются гофрами или шаровыми соединениями.

Подводя итог всему вышеизложенному, можно сказать, что менее затратными и быстрее выполняемыми вариантами тюнинга выхлопа являются изменения внешние и звуковые. Они могут быть сделаны самостоятельно. Более сложный и финансово затратный — это технический тюнинг, и делать его должен специалист.
