Где стоит датчик коленвала Chery Tiggo? Особенности замены

Как снять датчик коленвала

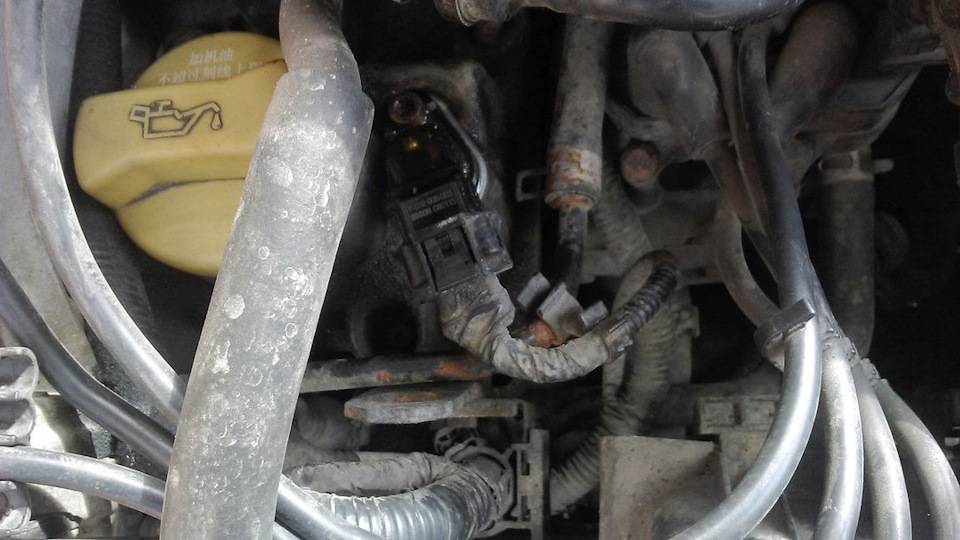

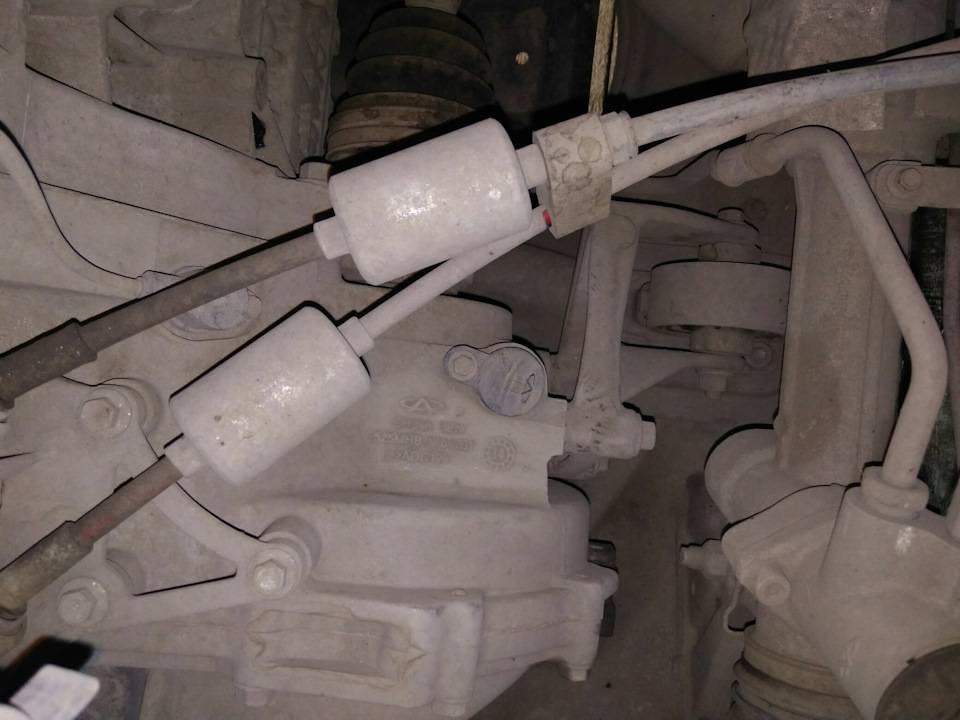

ДПКВ на Чери Амулет смонтирован на картере сцепления со стороны ремня ГРМ и хорошо виден и доступен.

Его демонтаж и замена не представляют особых сложностей и не требуют специальных инструментов.

Чтобы исключить повреждение электроники, предварительно отсоедините от батареи минусовой провод.

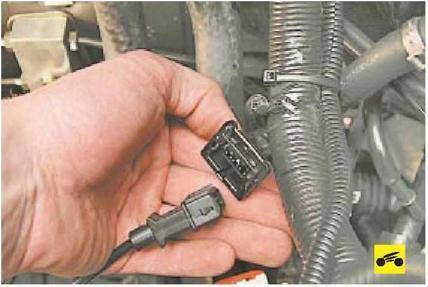

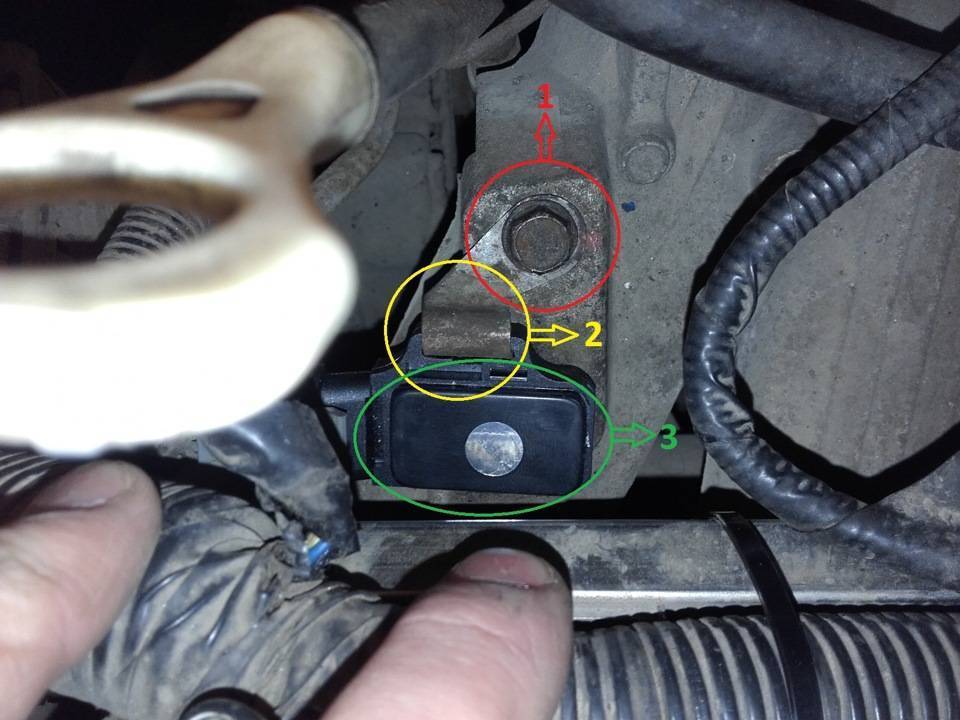

1. Нажмите на пружинный фиксатор разъема.

2. Отсоедините фишку с проводами. 3. Ключом на 10 открутите болт, которым датчик крепится к картеру сцепления. 4. Освободите фишку с проводами и извлеките устройство. Сборка производится в обратном порядке.

При правильной установке зазор между концом сердечника и зубьями маховика коленвала должен составлять 0,5…1,2 мм. В противном случае на ЭБУ может поступать искаженный сигнал, что может стать причиной нестабильной работы мотора. Регулировку зазора можно производить, устанавливая шайбы подходящей толщины между датчиком и его посадочным местом.

Проверка

Перед тем, как заменить ДПКВ, нужно убедиться в том, что датчик действительно вышел из строя. Чтобы проверить его работоспособность, надо прибор снять и вооружиться мультиметром. Проверку осуществляют следующим образом: измеритель устанавливают в режим омметра. Щупы мультиметра подсоединяют к контактам ДПКВ. Нормальное сопротивление будет в пределах 550–750 Ом. Измеритель переводят в режим вольтметра. К наконечнику датчика подносят металлический предмет — мультиметр должен фиксировать скачки напряжения.

Если диагностика поломку не находит, то нужно проверить целостность разъёмов, кабеля и устранить причину нарушений. В противном случае ДПКВ подлежит замене.

Мультиметр:

В случае возникновения неисправности ДПКВ в дороге, его можно легко отсоединить от кабеля, снять крепёж и заменить новым прибором, не обращаясь ни к кому за помощью.

Где находится датчик оборотов

Детектор оборотов, он же индукционный измеритель расположен, как правило, над маркерным (реперным) колесом, зубчики которого выполняют для него роль сигнализатора. Установлен в таких местах:

• маховик;
• коленвал, внутри сегмента цилиндров (часто так у Ford, Opel);
• с фронта моторной части на КВ, со шкивом привода дополнительных узлов (Jaguar, BMW, ВАЗ и так далее).

Маркерные выступы реперного колеса могут предназначаться только для измерения оборотов ДВС (лучший вариант), а также их роль могут выполнять выступы на стартерном узле (Audi, Volvo). У некоторых моделей измеритель оборотов заменяет сенсор Холла, тогда обычно устройство находится вблизи распредвала.

Место сенсора синхронизации неудобное, поэтому он имеет длинный (до 70 см) кабель с разъемом, само устройство крепится на кронштейне. Стандартное его место — около шкива привода генератора.

Симптомы неисправности

О том, что ДПКВ, вероятно, нуждается в замене, говорят следующие признаки:

1. Заметная детонация в цилиндрах двигателя при динамических нагрузках. 2. Самопроизвольное изменение частоты оборотов двигателя. 3. Заметное снижение мощности мотора. 4. Нестабильная работа на холостом ходу. 5. Агрегат отказывается запускаться, горит индикатор CHECK на приборной панели.

Если мотор не запускается, проверьте, есть ли искра и подается ли питание на форсунки. Наличие напряжения на форсунках можно определить, подключив к их разъему вольтметр или лампочку на 12 V и вращая при этом стартером. Отсутствие искры и питания на форсунках в совокупности с не запускающимся двигателем с большой долей вероятности говорит о неисправном ДПКВ.

Если мотор работает неустойчиво, “троит” и периодически глохнет, не исключено, что причина кроется в неплотной посадке шкива на коленвале. Из-за того, что шкив болтается, датчик коленвала выдает неправильный сигнал, вызывая ошибки в управлении работой двигателя со стороны ЭБУ.

Подобная картина будет наблюдаться и в том случае, когда по какой-либо причине оказались сломаны один или несколько зубьев венца маховика.

Проверка

Сняв ДПКВ, внимательно осмотрите, нет ли на нем механических повреждений. Конец сердечника должен быть без следов грязи и масла. Загрязнение или посторонние предметы между сердечником и маховиком вполне могут исказить сигнал датчика.

Проверьте сопротивление обмотки, подсоединив мультиметр к выводам устройства. Нормальное сопротивление составляет 560 Ом ± 10 %. В некоторых модификациях оно может быть несколько выше — 900…1000 Ом. Если сопротивление существенно выше или ниже указанных значений или обмотка вообще не прозванивается, то такое устройство необходимо заменить. Если у вас есть измеритель индуктивности или такая функция присутствует в вашем мультиметре, то можно произвести соответствующее измерение.

Катушка исправного ДПКВ имеет индуктивность примерно 200…400 мГн.

Данное устройство можно проверить и иным методом. К выводам датчика подключите щупы мультиметра в режиме измерения напряжения, а затем быстро подносите к сердечнику металлический предмет, например, гаечный ключ. Если ДПКВ исправен, мультиметр зафиксирует скачки напряжения. Вместо мультиметра при таком способе можно использовать осциллограф или светодиодную лампочку, которая будет вспыхивать, если датчик рабочий.

Неисправный датчик ремонту не подлежит, его придется заменить. При покупке следует иметь в виду, что ДПКВ могут отличаться конструктивно, поэтому подбирать устройство нужно для вашей конкретной модели авто.

Методы проверки ДПКВ

Перед тем как мы перейдем к описанию способов анализа, порекомендуем очень простой выход из ситуации. Варианты проверки датчика оборотов не всегда покажут стопроцентный результат, отображая лишь некоторые свойства изделия. Самым практичным решением будет, если пользователь одолжит аналогичный сенсор синхронизации у знакомых, поставит его и если автомобиль будет работать без проблем, то логично — поломка именно в нем.

Рассмотрим способы анализа датчика положения коленвала от простого к сложному. Осмотр и применение сканера ODBII мы описали выше. Надо сказать, что сенсоры оборотов моторов сами по себе ломаются чрезвычайно редко из-за простоты конструкции. Чаще причины поломки для ДПКВ это механические повреждения, например, когда изделие задето инструментами при ремонте автомобиля, а также попадание сторонних предметов между реперным диском и сенсором.

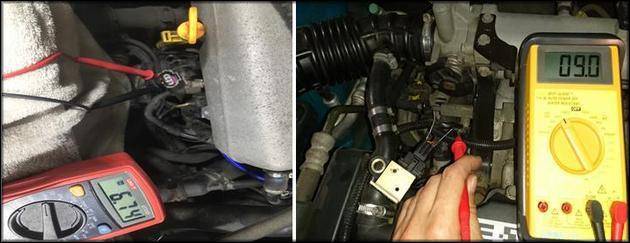

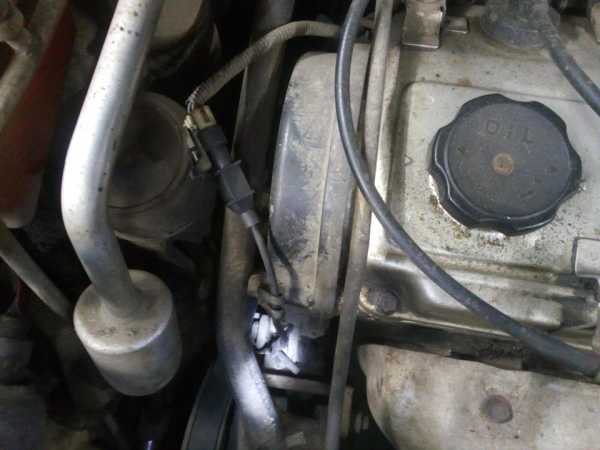

При проверке мультиметром сопротивления можно не снимать ДПКВ. Но удобнее будет его демонтировать. Перед снятием отмечают и запоминают исходное положение изделия

Чтобы избежать раскалибровки, важно маркером отметить позицию, сделать фото смартфоном. Далее, снимают клемму с аккумулятора автомобиля и вынимают детектор — отстегивают кабель контроллера/питания, болтики крепления откручивают

Анализ датчика коленвала омметром

Данный способ проверки применяется для индуктивных сенсоров синхронизации и положения коленвала, то есть для тех, которые имеют катушку, индуцирующую магнитную среду. Замеряется её сопротивление. Надо перевести мультиметр в режим замера указанной величины на отметку 200 кОм, можно аналогично воспользоваться омметром. К контактам катушки (к клеммам датчика на его пластиковой фишке, туда же подсоединяется кабель контроллера/питания) прикасаются щупами, полярность не имеет значения.

Значение сопротивления прописывается в спецификации сенсора (вся информация есть не только в бумажной инструкции, но и в интернете), обычно оно в пределах 500–700 или 800–900 Ом.

Минус данного метода в том, что сломанными могут быть и иные части детектора коленвала, проверку которых он не охватывает.

Комплексная проверка с анализом индуктивности

Комплексный метод, о котором пойдет речь, также применяется к ДПКВ, работающим на основе принципа индуктивности.

Процедура включает вышеописанный способ и ряд других действий, главные из которых — анализ индуктивности.

Порядок действий:

1. Мультиметром замеряют сопротивление, как описано выше.
2. Для замеров индуктивности витков потребуется спецприбор «измеритель индуктивности», Нормальное значение — 200–400 мГц. Анализ можно провести и мультиметром, но к нему придется купить или изготовить (в сети есть множество описаний) специальную приставку.
3. Мегаомметром измеряют сопротивление изоляционной обмотки между концами детектора. При напряжении 500 В не должно быть выше 20 мОм.
4. Размагнитить сетевым трансформатором или иным способом катушку, реперный диск. Если же и после этого будет наблюдаться поломка, то потребуется замена ДПКВ.

Принцип работы

Чтобы узнать, что такое ДПКВ, нужно понять, как работает прибор. Принцип работы датчика базируется на эффекте Холла. Электрическое явление было открыто американским физиком ещё в 1879 году. На основании многочисленных опытов учёный сделал вывод о том, что металлическая пластина под напряжением постоянного тока, оказавшись в магнитном поле получает разность потенциалов на своих краях. Эффект долго не находил своего применения, пока не наступила эра полупроводников. С началом 50 годов прошлого века появилась возможность производства микроконтроллеров на основе редкоземельных элементов, в том числе датчиков положения коленчатого вала.

Работает датчик как бесконтактное устройство. Металлическая пластинка контроллера находится на расстоянии одного миллиметра от зубцов намагниченного диска синхронизации коленвала. В одном месте диска нет двух зубцов. Во время его вращения ДПКВ снимает показания равномерного колебания магнитного потока от зубчатого круга.

Схема работы ДПКВ:

В момент прохождения проёма диска (3) мимо пластинки (2), прибор фиксирует изменение интенсивности магнитного потока и отвечает об этом ЭБУ. Это происходит по причине того, что колебание магнитного поля влияет на протекающий слаботочный сигнал в катушке (1) с сердечником внутри корпуса ДПКВ.

Каждый раз, когда проём в зубчатом диске будет оказываться напротив пластинки прибора, ЭБУ будет воспринимать это как начало отсчёта оборотов коленвала. Микропроцессор, анализируя полученную информацию, управляет работой всех узлов ДВС, а именно это:

• дозировка топливно-воздушной смеси, поступающей в инжектор;
• корректировка угла опережения зажигания;
• регулировка момента впрыска топлива.

На нижнем рисунке представлена схема работы ДПКВ, где А — зазор между металлической пластиной и зубцами диска синхронизации.

Ошибка Chery DTC P0340- неисправность цепи датчика положения распредвала

7 месяцев ago AutoTime

638

Что означает код ошибки DTC P0340 Chery

Датчик положения распредвала (ДПРВ) автомобиля Chery вычисляет скорость вращения и положение распредвала при вращении. Полученная информация передается в блок управления двигателем (PCM) который использует ее для управления впрыском топлива и моментом зажигания.

Если от датчика положения распредвала Chery не поступают данные в блок управления двигателем, то работа систем впрыска топлива и зажигания будет невозможна, в блоке управления зафиксируется ошибка P0340. Которая в свою очередь приведет к активации индикатора Check Engine Light.

Какие причины кода ошибки DTC p0340?

Основные причины возникновения ошибки датчика положения распредвала (ДПРВ):

• Поврежденная, закороченная или корродированная проводка датчика положения распредвала;
• Повреждение или коротко замыкание в разъеме проводки датчика положения распределительного вала. Разъем может быть просто отсоединен от датчика;
• Неисправен датчик положения распредвала автомобиля  Chery
• Неисправен датчик положения коленчатого вала
• Неисправен блок управления двигателем Chery

Симптомы ошибки DTC P0340

• На приборной панели загорается индикатор Check Engine
• Автомобиль не может завестись или запуск затруднен (стартер долго крутится вхолостую)
• Автомобиль глохнет на холостом ходу, или работает с перебоями (троит)
• Двигатель «троит». Пропуски воспламенения в цилиндрах
• Во время движения наблюдается потеря мощности

Как проводится диагностика ошибки DTC P0340?

• При помощи сканера OBD-II из блока управления двигателем считываются все сохраненные коды ошибок
• Проводка датчика положения распредвала проверяется на наличие обрывов, коррозии или короткого замыкания
• Разъемы жгута проводов датчика положения распредвала проверяются на наличие коррозии или обрывов
• Проверяет целостность всей проводки цепи датчика положения распредвала
• Устраняются все связанные ошибки, которые были сохранены в блоке управления двигателем
• Используя сканер проверяются показания напряжения ДПРВ
• Если показания напряжения ненормальные, датчик положения распредвала Chery необходимо заменить.
• Если показания напряжения для датчика положения распредвала являются нормальными, возможно, что существует проблема с блоком управления двигателем которая устраняется перепрограммированием блока или его заменой.

Частые ошибки при диагностике ошибки P0340

Самая распространенная ошибка – это оставить без внимания и не проверить проводку и разъёмы датчика положения распредвала. Часто причина кроется именно в них.

Вторая ошибка, допускаемая при диагностике, заключается в том, что из поля зрения выпадает и не учитываются возможные проблемы с датчиком коленвала и пропуски воспламенения зажигания при работе двигателя автомобиля Chery.

Насколько серьёзна ошибка P0340 в автомобиле Chery?

Ошибка DTC P0340 считается серьезной поломкой. При его наличии автомобиль может плохо заводится или не заводится вообще. Во время движения возможна внезапная потеря мощности или полная остановка авто. Все это делает движение опасным для водителя и окружающих машин. Если ошибку не устранить в ближайшее время, то эксплуатация транспортного средства, длительное время, с ней может привести к поломке других узлов и агрегатов.

Что нужно ремонтировать для устранения ошибки P0340?

• Ремонт или замена проводки цепи датчика положения распредвала
• Ремонт или замена разъема цепи датчика положения распредвала
• Замена датчика положения распредвала
• Замена датчика положения коленчатого вала
• Если присутствует ошибка «пропуски воспламенения зажигания», то перед заменой датчика положения коленвала  необходимо устранить ее
• Замена или перепрограммирование блока управления двигателем

Дополнительные сведения для диагностики ошибки P0340 Chery

Установить причину ошибки P0340 в автомобиле Chery не всегда бывает легко. Перед тем как делать какие-либо выводы необходимо проверить систему в полном объеме. При замене или ремонте необходимо быть точно уверенным, что вы ремонтируете или меняете правильный компонент.

Устройство

Чтобы рассмотреть устройство датчика, достаточно вскрыть пластмассовый корпус вышедшего из строя прибора. Можно увидеть индукционную катушку — магнитопровод (стальной сердечник) в обмотке, который оканчивается наружной металлической пластинкой. Как правило, в отливах корпуса прибора есть один или два отверстия с бронзовыми кольцами. Через них продевают крепёжные болты, которыми прибор крепится в проёме кожуха коленвала.

Цилиндрическая часть ДПКВ полностью погружена внутрь проёма, а снаружи остаётся выступ с разъёмом. Распиновка прибора представляет собой три провода, один из них подаёт низковольтное питание на катушку, второй — «0». Третья жила является выходом тока с изменёнными характеристиками в ЭБУ.

Об автомобиле

Как и бо́льшая часть автомобилей из Китая, выбор силовых агрегатов небольшой. Для регионов РФ поставляется автомобиль с рабочим объёмом двигателя 2 тыс. см 3. Его мощность составляет 125 лошадиных сил, расположен в моторном отсеке поперечно. В головке блока цилиндров установлено по 4 клапана для каждого цилиндра. Системой питания мотора используется инжектор. В трансмиссии устанавливают АКПП или МКПП с 5 ступенями перемены передач. В приводе механизма ГРМ применяется зубчатый ремень.

Схема ГРМ

Гнёт ли клапаны

Так как модель Т11 появилась сравнительно недавно на автомобильном рынке РФ, то сведений о возможных проблемах во время эксплуатации мало. По сведениям ремонтников, встречаются проблемы в приводе механизма ГРМ, где иногда обрывается зубчатый ремень. Эта ситуация несёт за собой проблемы для владельца автомобиля. Увеличение степени сжатия в двигателе влечёт за собой уменьшение камеры сгорания, а это в определённый момент может привести к «встрече» клапанов с поршнями. Кроме погнутых клапанов, повреждения могут получить шатуны, направляющие втулки клапанов.

Ремонт мотора для владельца может обойтись в «круглую» сумму для владельца. Чтобы такого не случилось, водителям следует соблюдать все рекомендации производителя по обслуживанию, эксплуатации автомобиля. Несвоевременная замена ремня ГРМ, неудовлетворительное состояние силового агрегата, запасные части низкого качества сильно ускоряют износ ремня.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

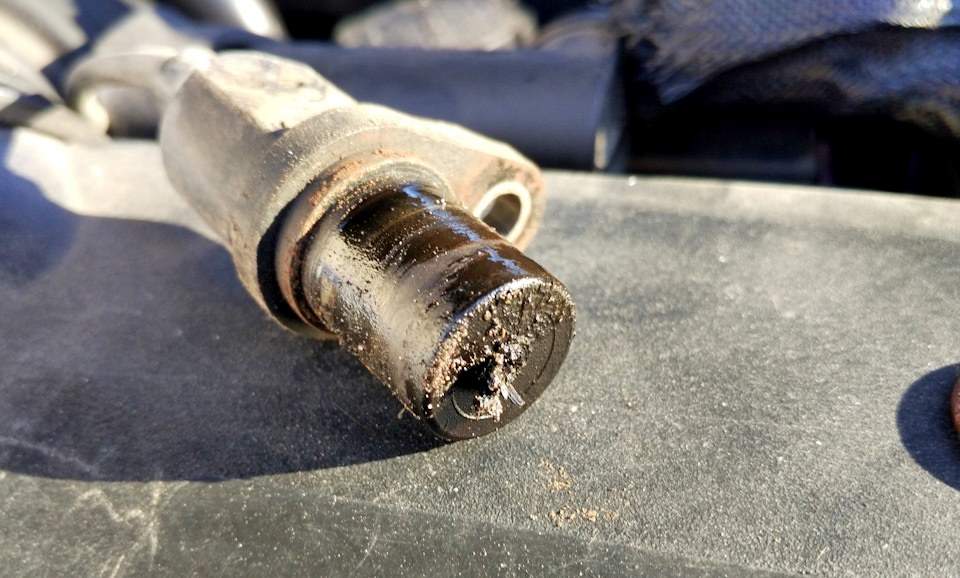

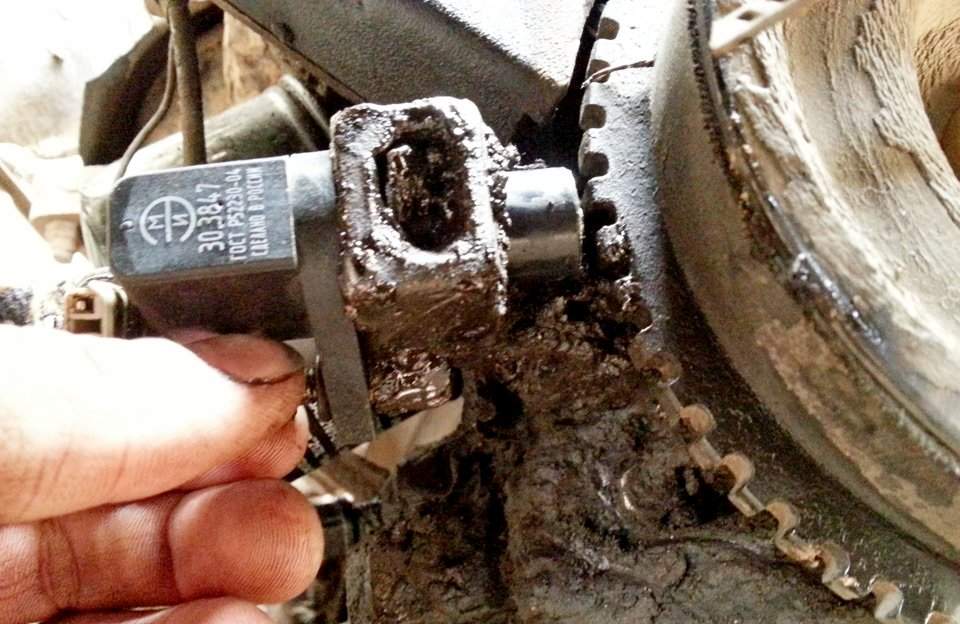

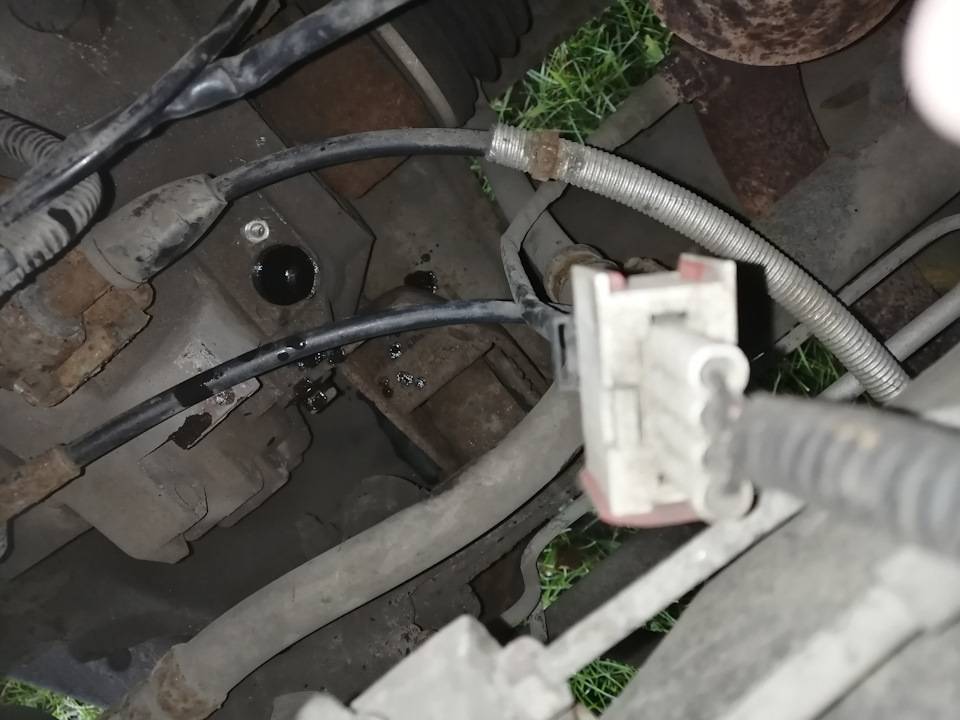

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

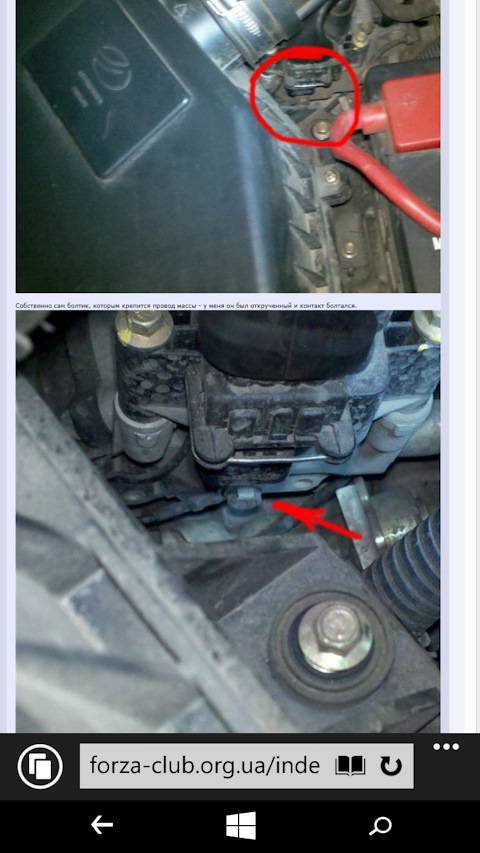

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ “прозванивается” и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто “запутывает” ЭБУ, срабатывая на дополнительные образовавшиеся “метки”. Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика “восьмёркой” способен ввести электродатчик коленвала “в заблуждение”, и здесь потребуется снятие коробки и замена деформированной детали.

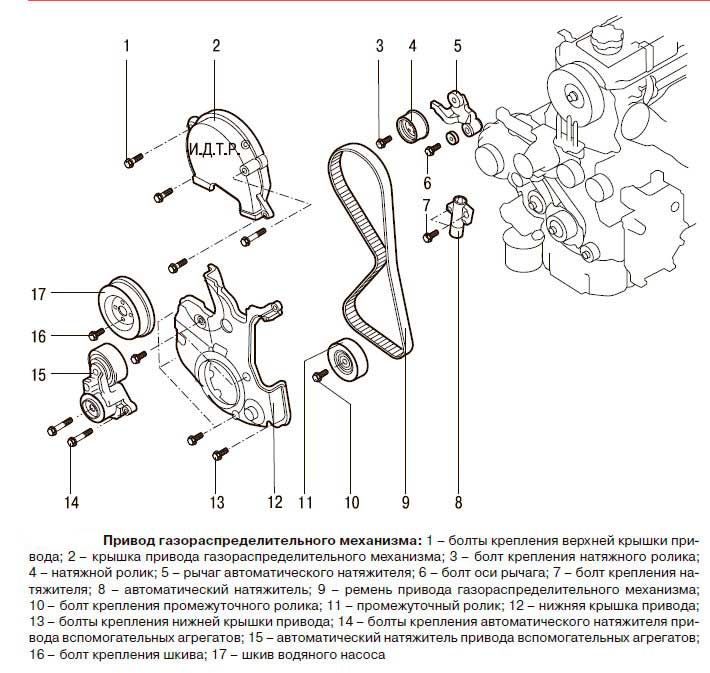

Замена ремня ГРМ на моторах Т11 2.0 и 2.4 л

Подробная инструкция по замене ремня ГРМ приведена в мануале по эксплуатации Чери Тигго. Мы лишь приведем главные этапы замены, характерные для моторов на 2.0 и 2.4 л.

Сделайте следующие шаги:

Снимите защитный кожух двигателя, если он установлен. Демонтируйте оба расширительных бачка (ГУР и ОЖ). Они фиксируются с помощью пластиковых защелок (CH-20010), поэтому здесь трудностей быть не должно.
Отбросьте разъем датчика положения коленвала. Демонтируйте верхнюю крышку ГРМ. Она фиксируется с помощью четырех болтов, имеющих разную длину. Из них три на «8» и только один на «6». После демонтажа отложите их в сторону во избежание путаницы.
Выкрутите нижний болт натяжителя ремня ГУР (головка на 15). Здесь же, но в передней части, отпустите еще один болт (ключ на 14), а после демонтируйте ремень гидроусилителя.
Выкрутите натяжной механизм ремня генератора и демонтируйте его с авто. Внизу генератора с помощью ключа на «14» ослабьте болт нижнего крепления (того, что удерживает генератор), подайте источник питания вперед и демонтируйте генераторный привод. Демонтируйте колесо справа спереди. На этом же этапе снимите защиту.
После демонтажа колеса (с его стороны) выкрутите ключом на 14 две пары болтов, удерживающих шкив приводного ремня ГУР.
Демонтируйте правую подушку мотора, которая фиксируется с помощью пары шпилек и одного болтового соединения.
Снимите с помощью ключа на 10 шкив привода помпы (удерживается с помощью двух пар болтов).
Выставьте ремень ГРМ с помощью меток

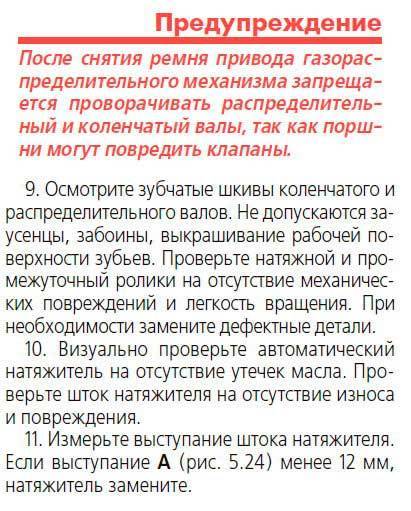

Важно, чтобы совпали все четыре — на распределительном, балансировочном (переднем и заднем), а также на коленвалах (смотрите фото ниже). Выкрутите кронштейн ГУР и уберите его в сторону для получения доступа к установке роликов. Демонтируйте все ремешки и ролики.

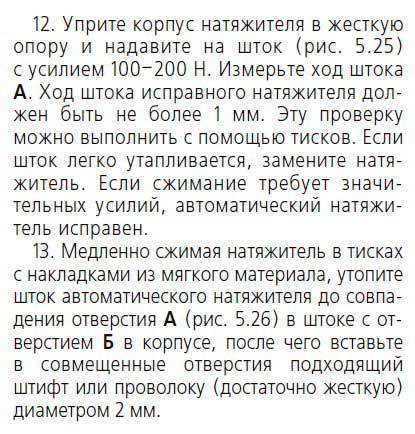

Также снимите автоматический гидравлический натяжитель ролика

Его необходимо менять вместе с ремешком.
Возвращайте все на место — ремень, ролики, гидропривод натяжителя, балансировочный ремень, приводные ремни генератора, ГУР и другие демонтированные ранее элементы

Демонтируйте все ремешки и ролики.
Также снимите автоматический гидравлический натяжитель ролика. Его необходимо менять вместе с ремешком.
Возвращайте все на место — ремень, ролики, гидропривод натяжителя, балансировочный ремень, приводные ремни генератора, ГУР и другие демонтированные ранее элементы.

Будьте внимательны и запомните, как был установлен ремешок ГРМ перед демонтажем. Всегда смотрите на метки — они обязательно должны совпадать. Если на новом ремешке имеются стрелки, они должны показывать по направлению движения ремня при работе мотора.

Что сказано в руководстве по ремонту и эксплуатации?

Диагностика ДПКВ и ДПРВ

При перебоях в работе ДВС причин может быть множество. Однако, несмотря на несколько неудобное расположение, диагностика датчика коленвала является наименее трудоемким процессом. Затем по результатам поломку можно искать дальше или произвести замену датчика коленвала, если проверка выявила его неисправность. Принцип диагностики – от простого к сложному, то есть, визуальный осмотр, затем проверка омметром, далее осциллографом или на компьютере.

Визуальный осмотр

Поскольку установка датчика производится с регулировкой зазора, вначале необходимо проверить это расстояние штангельциркулем. Дальнейшими шагами, как проверить датчик коленвала визуально, являются:

• выявление посторонних предметов между ним и маховиком;
• нахождение грязи в месте отсутствующих зубьев диска синхронизации;
• выработка или поломка зубьев (очень редко).

Осмотр ДПКВ

В принципе, на этом этапе никаких сложностей у владельца машины не возникает. Дальнейшую проверку нужно производить приборами, лучше мультиметром (тестером), который можно переключить в режим омметра, вольтметра и амперметра.

Омметром

На этом этапе проверка датчик положения коленвала не требует специальных знаний и опыта:

1. мультиметр устанавливается в положение омметра (2000 Ом);
2. замеряется сопротивление тестером на катушке датчика;
3. его величина колеблется в интервале 500 – 800 Ом;
4. любое другое значение автоматически указывает на то, что необходим ремонт ДПКВ.

Проверка омметром

Глубокая проверка

Перед тем, как заменить датчик коленвала, рекомендуется комплексная проверка. Основными условиями для ее проведения являются:

• комнатная температура (20 градусов);
• наличие трансформатора, омета, вольтметра, измерителя индуктивности и мегомметра.

Последовательность проверки выглядит следующим образом:

1. на обмотку трансформатором подается 500 В;
2. сопротивление изоляции должно быть в пределах 20 Мом;
3. индуктивность катушки составляет 200 – 400 мГн.

Глубокая проверка ДПКВ

Если указанные параметры находятся в пределах нормы, а на панели горит ошибка Check, значит причина неисправности кроется в других узлах ДВС. От датчика сигнал передается без искажений. В случае отклонения любой характеристики от номинала необходима замена датчика положения коленвала.

Осциллографом на СТО

Кроме неподъемной для рядового автолюбителя цены, осциллограф требует высокой квалификации пользователя. Поэтому, если стоит вопрос профессиональной диагностики ДПКВ, лучше съездить в специализированный автосервис.

Проверка проводится по месту, провод не отключается от ЭБУ:

1. на приборе выставляется режим InductiveCrankshaft;
2. зажим осциллографа зацепляется на массу;
3. один разъем подсоединяется к USBAutoscopeII, второй на А-клемму датчика;
4. двигатель прокручивается стартером или запускается по мере возможности.

Проверка осциллографом

Любое отклонение амплитуды волн на экране осциллографа укажет на то, что провод передает искаженный сигнал с датчика.

Особенности замены ремня ГРМ на моторе 1.6 л

Если в вашем распоряжении Chery Tiggo с мотором на 1.6 л, замена ремня проходит по похожему принципу. Сильно углубляться в работу не будем, а приведем лишь основные моменты.

На примере двигателя SQR481F:

1. Уберите бачок ГУРа и расширительный бак, ведь они будут мешать работе.
2. Подоприте мотор домкратом.
3. Уберите натяжитель приводного ремня дополнительных агрегатов.
4. Выкрутите болт кронштейна опоры двигателя. Предварительно открутите подушки по бокам и максимально поднимите мотор вверх. Это позволяет изъять болт.
5. Демонтируйте крышки ремня ГРМ. Предварительно сделайте разметку валов и ремня.
6. Поставьте новый ремень и установите все по меткам.
7. Соберите демонтированные ранее детали в обратном порядке.

В остальном принцип работы такой же, как и на Чери Тигго с мотором на 1.8 л.

Chery Tiggo с 2012, снятие датчик давления масла инструкция

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Chery Indis 2012 — vehicle breakdown

Comments 10

Чем дело то закончилось? Точно такая же проблема на такой же машине. Артикул датчика есть?

Зиму откатала на ура, с теплом опять появились проблемы с заводом. Поменяла все же датчик коленвала и вуаля. Проблема исчезла. Все лето откатала, тьфу-тьфу-тьфу

С приходом осени проблемы с заводом машины исчезли. Датчик куплен, но пока не меняю, т.к. все заводится отлично. Нахожусь в легком недоумении. Вывод- по какой-то причине летом не заводится. Видимо, дело в температуре воздуха. Понаблюдаю еще

Пришел датчик кол. вала и пыльник шруса наружного. Но пока я датчик не меняла, тк машина заводится каждый раз. Все супер. Поменяла пыльник шруса, купила новые дворники (старые скрипели- жесть и терли плохо). Сейчас- красота. Машиной довольна. Пробег 30 тыс. км. Машинке 4й год пошел

В общем, съездила я месяц назад еще раз на диагностику. 3 дня машина была у них. диагност все пытался поймать момент, когда машина не заведется. заводилась каждый раз. Но диагностика опять выдала неисправность датчика кол. вала. Он этот датчик снял, проверил- все норм. сказал, что все же наверно надо его поменять. сбросил ошибку и с тех пор месяц ездила без проблем. вот на днях опять не завелась с 1го раза. После нескольких попыток все же завелась. Сегодня заказала я этот датчик, придет в понедельник. Заодно заказала пыльник шруса наружного, тк при он влажный, подтекает. Посмотрели тормозные колодки в сервисе, сказали, что износ 40% и менять пока не надо. Пробег почти 30 тыс км

А датчики то меняли?

нет, диагност сказал, что пока сбросит ошибки и посмотрим, что будет. После этого месяц нормально ездила. И вот опять то же самое. Завтра запишусь опять на диагностику, посмотрим что скажет

А смысл записываться? Ну выдаст вам опять ошибки, опять сотрет и

У вас же есть ответ, надо было обратить внимание на датчик коленвала!( форсунки и зажигание) и поменять его. вот сегодня езжу нормально. пока))))) если бы эти датчики были неисправны, то машина бы вообще не заводилась, правильно? и лечится данная беда тем, что достаточно свечи местами пераставить или поменять на другие

пока))))) если бы эти датчики были неисправны, то машина бы вообще не заводилась, правильно? и лечится данная беда тем, что достаточно свечи местами пераставить или поменять на другие

вот сегодня езжу нормально. пока))))) если бы эти датчики были неисправны, то машина бы вообще не заводилась, правильно? и лечится данная беда тем, что достаточно свечи местами пераставить или поменять на другие.

нет, не правильно! так она у вас и не заводится(периодически), не так ли? Менять местами свечи-это не лечение и не решение вашей проблемы. Это ваша машина и вам решать, в моем понимании поменять датчик ездить и радоваться, стоимость его намного ниже диагностики.

Коленчатый вал

Снятие

1. Снять двигатель в сборе.

2. Снять ремень привода навесных агрегатов.

3. Снять навесные агрегаты (генератор, компрессор кондиционера, насос гидроусилителя рулевого управления, кронштейн и т.д.).

4. Снять цепь газораспределительного механизма.

5. Снять корзину сцепления и маховик.

6. Снять задний сальник коленчатого вала.

7. Снять шкив коленчатого вала.

Примечание Момент затяжки: 100 ± 10 Н∙м + довернуть на угол 120 ± 10°.

8. Снять передний сальник коленчатого вала.

9. Снять поддон двигателя, масляный насос и пеногаситель поддона.

10. Извлечь из двигателя четыре поршня с шатунами в сборе и уложить их в порядке для последующей сборки.

Примечание Прикрепить этикетки с номерами цилиндров на каждый поршень с шатуном.

11. Отвернуть болты крепления общей крышки коренных подшипников в указанном на рисунке порядке и снять общую крышку коренных подшипников в сборе.

12. Извлечь коленчатый вал (1) с упорными полукольцами (2).

Принцип работы

Чтобы узнать, что такое ДПКВ, нужно понять, как работает прибор. Принцип работы датчика базируется на эффекте Холла. Электрическое явление было открыто американским физиком ещё в 1879 году. На основании многочисленных опытов учёный сделал вывод о том, что металлическая пластина под напряжением постоянного тока, оказавшись в магнитном поле получает разность потенциалов на своих краях. Эффект долго не находил своего применения, пока не наступила эра полупроводников. С началом 50 годов прошлого века появилась возможность производства микроконтроллеров на основе редкоземельных элементов, в том числе датчиков положения коленчатого вала.

Работает датчик как бесконтактное устройство. Металлическая пластинка контроллера находится на расстоянии одного миллиметра от зубцов намагниченного диска синхронизации коленвала. В одном месте диска нет двух зубцов. Во время его вращения ДПКВ снимает показания равномерного колебания магнитного потока от зубчатого круга.

Схема работы ДПКВ:

В момент прохождения проёма диска (3) мимо пластинки (2), прибор фиксирует изменение интенсивности магнитного потока и отвечает об этом ЭБУ. Это происходит по причине того, что колебание магнитного поля влияет на протекающий слаботочный сигнал в катушке (1) с сердечником внутри корпуса ДПКВ.

Каждый раз, когда проём в зубчатом диске будет оказываться напротив пластинки прибора, ЭБУ будет воспринимать это как начало отсчёта оборотов коленвала. Микропроцессор, анализируя полученную информацию, управляет работой всех узлов ДВС, а именно это:

• дозировка топливно-воздушной смеси, поступающей в инжектор;
• корректировка угла опережения зажигания;
• регулировка момента впрыска топлива.

На нижнем рисунке представлена схема работы ДПКВ, где А — зазор между металлической пластиной и зубцами диска синхронизации.
