Все про ГБО 6 поколения, преимущества и недостатки

Как установить оборудование самостоятельно

При самостоятельной установке ГБО 4-го поколения на инжекторный автомобиль следует правильно расположить газовое оборудование и выполнить врезку во впускной коллектор, проверить герметичность системы. Наиболее сложный этап — подключить ГБО к штатной системе электрического питания

Важно не перепутать кабели электропроводки

Краткое описание действий по самостоятельной установке ГБО на автомобиль:

Для седанов используют цилиндрические газовые баллоны, которые крепят возле задней стены багажника. В хэтчбеках устанавливают тороидальную ёмкость в выемку, где обычно стоит запаска. Закрепляют газовые баллоны с максимальной надёжностью. При этом мультиклапан должен оказаться вверху.
Отмечают места выхода газовой магистрали. Прорезанные отверстия, диаметром больше, чем газовая магистраль, обрабатывают антикоррозионным раствором. Для защиты газовой магистрали от повреждения острыми кромками, в отверстие вставляют отрезок пластмассовой трубки.
Устанавливают устройство для заправки газом. Это должно быть удобное чистое место. (в багажнике, под бампером, внутри бампера). Магистраль от баллона не должна мешать или подвергаться механическим воздействиям.
Газовые магистрали для устойчивости можно прикрепить к бензиновым трубам.
Производят закрепление редуктора ГБО на кузове или подрамнике.
Подключают редуктор ГБО к системе охлаждения двигателя.
Подводят к газовому редуктору патрубок с вакуумом от впускного коллектора. В него врезают штуцер, чтобы соединить трубкой с редуктором.
Подводят к редуктору газовую магистраль высокого давления

Нельзя забывать о таком важном элементе — как фильтр от механических примесей.
В коллекторе (предварительно снятом) делают отверстия для штуцеров подачи газа и подачи вакуума к редуктору. Перед тем, как вкручивают штуцеры, резьбу смазывают герметиком.
Коллектор устанавливают на место.

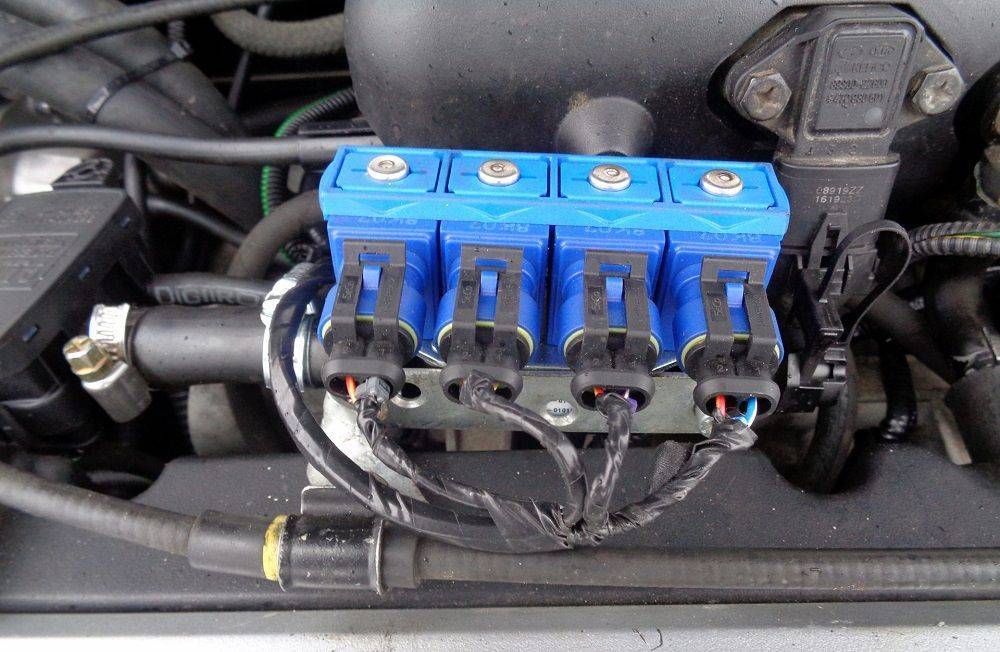

В верхней части коллектора устанавливают рампу с форсунками.
В газовую магистраль врезают ещё один фильтр.
Все трубопроводы ГБО стягивают в местах соединения хомутами.
Устанавливают в автомобиль блок управления газовым оборудованием по инструкции-схеме с цветовым делением проводов

Блок располагают с таким расчётом, чтобы обеспечить к нему доступ и одновременно минимизировать длину кабелей.

Монтаж ГБО на автомобиль является сложным процессом, требующим вмешательства во внутренние агрегаты машины и проведения серьёзных диагностических работ. При установке ГБО 4 поколения Стаг новую прошивку авто не делают, так как она считывает информацию с «родных» мозгов.

Регулировку электронного газового редуктора итальянской марки Томасетто следует доверить специалисту.

Что такое ГБО 5 поколения для автомобилей

Это на сегодня самая прогрессивная система оборудования на сжиженном газе. При этом не стоит спешить с приобретением и установкой. Сначала следует познакомиться с ее особенностями.

В чем отличие от предыдущих поколений

Все ранее выпущенное ГБО предусматривало перед впрыском в цилиндры подготовку газовоздушной смеси (подогрев, испарение). В пятом поколении газ подается из баллона непосредственно в цилиндры двигателя в естественном сжиженном состоянии.

Это называется системой «LPI» – Liquid Petroltumgas Ingection — жидкий фазированный распределенный впрыск. Он позволяет использовать без потерь всю энергию пропан – бутановой смеси при ее сжигании.

Из чего состоит

Основным узлом ГБО 5 поколения является газовый баллон с вмонтированным внутри насосом высокого давления и запорным мультиклапаном. Не менее важными являются регулятор давления (клапан обратки) и газовый электронный блок управления.

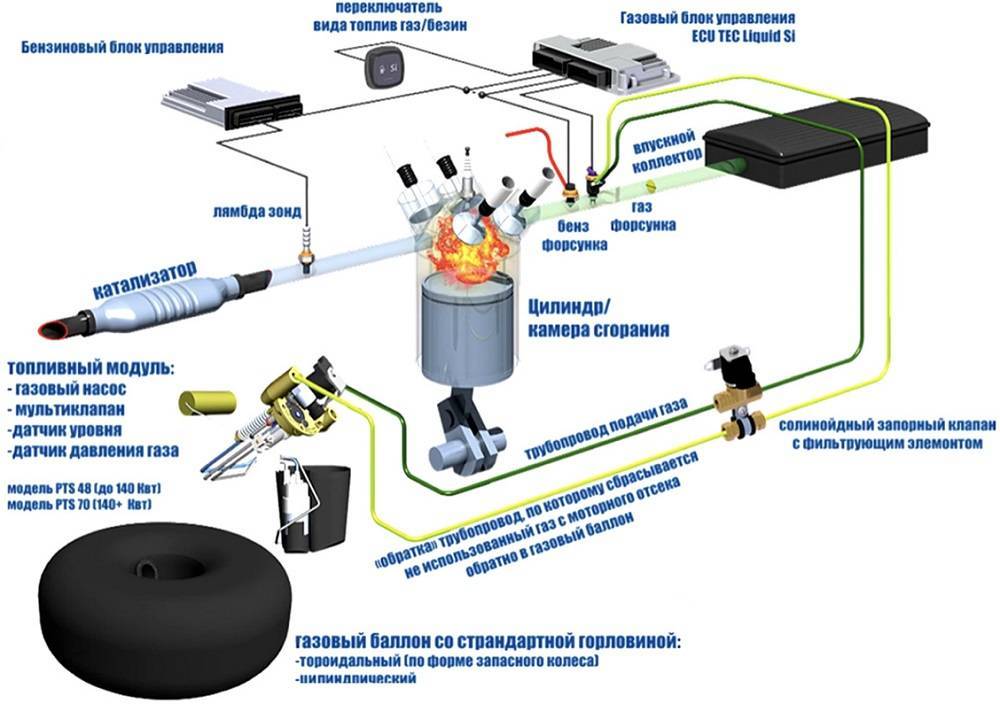

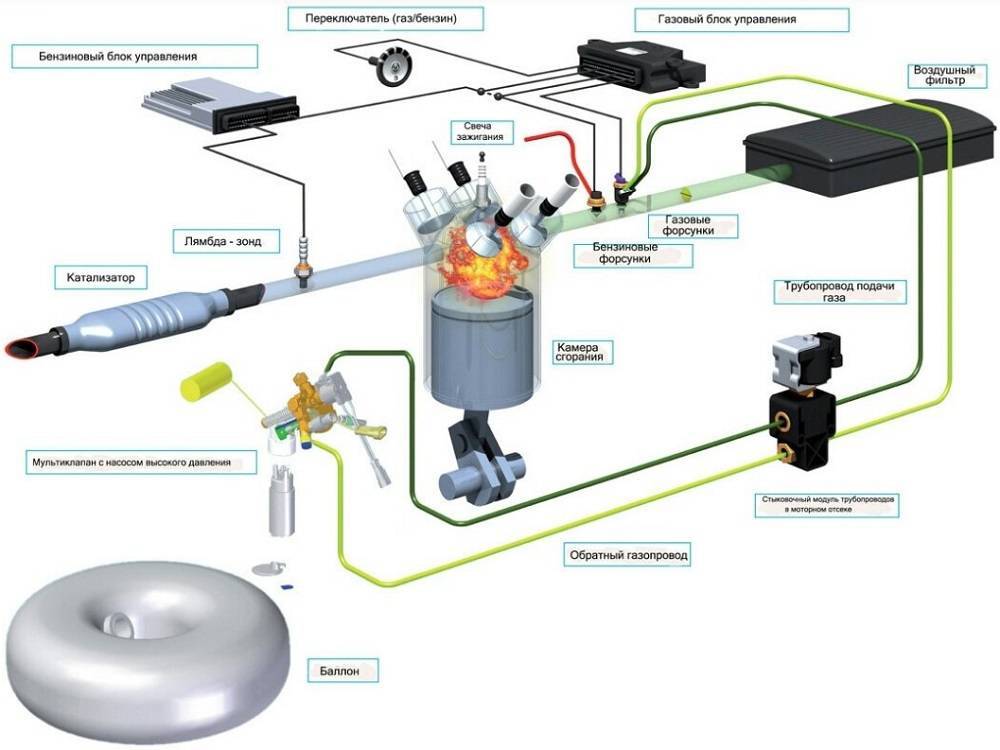

Схема устройства ГБО 5 поколения

С учетом качества нашего сжиженного газа необходимы дополнительные фильтры для его очистки. Они должны обеспечить тройную степень фильтрации. Транспортировка топлива осуществляется по пластиковым трубопроводам высокого давления.

Как работает ГБО 5 поколения

Подача газа осуществляется при помощи специального «газового» насоса. Он в сборе с мультиклапаном смонтирован непосредственно в газовом баллоне.

Насос подачи сжиженного газа

Редуктор отсутствует, соответственно и все, что с ним связано – тоже. Насос создает постоянное давление 2,0 – 2,4 Мпа в системе трубопроводов. Оно контролируется регулятором давления. Газ постоянно циркулирует по топливной магистрали и подается к форсункам (полный аналог бензиновой системы).

Все элементы ГБО 5 поколения изготавливаются по высокоточным технологиям из дорогостоящих материалов. Это котроллеры, разъемы, проводка, платы и микросхемы.

Преимущества

Запуск мотора производится на газе при любой температуре воздуха, в том числе и отрицательной. Двигатель не теряет мощность при использовании пропана по сравнению с бензином.

Газ расходуется более экономно, чем при любой другой системе ГБО. Все заводские характеристики двигателя при переводе на газ полностью сохраняются.

Недостатки ГБО 5 поколения

Высокая цена является основным, если не главным, недостаток. Эта топливная система стоит более чем в два раза дороже самой популярной четвертого поколения. Ремонт основных узлов также очень дорогой.

Это логично, поскольку высока цена самой установки. Система очень сложная, особенно насос. Чувствительность к составу сжиженного газа (наличие примесей, всевозможных посторонних включений) существенно влияет на общую работоспособность.

Газ далеко не всегда достаточно очищен. Поэтому высока вероятность выхода из строя узлов и деталей. Соответственно возникнет необходимость в ремонте, а это большие деньги. Например, стоимость насоса составляет около 30% цены всей газовой установки.

На сегодня недостаточно развитая сеть центров обслуживания и ремонта ГБО 5 поколения. Это связано с пока еще не значительным количеством таких установок, находящихся в эксплуатации.

Для каких автомобилей может применяться

Это любые инжекторные двигатели, в том числе и особо сложных конструкций. ГБО отвечает требованиям по экологии Евро – 4 и Евро – 5. Соответствует главным стандартам по диагностике бортовых систем автомобилей.

Во-первых, это OBD – I – контроль за выбросами. Во-вторых, OBD – II – полный контроль за двигателем, дополнительными устройствами, диагностика сети управления автомобилем.

Ставить или нет пятое поколение

Все зависит от подхода и возможностей. ГБО 5 поколения выпускается и эксплуатируется уже не первый год. Наиболее продвинутые в этом вопросе голландцы. Их техника в мире имеет спрос. Для наших потребителей главной проблемой является качество газа.

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения

Поколения ГБО

Как и в любой другой сфере, в газобаллонном оборудовании имеется тенденция следовать духу технического прогресса. Производители постоянно совершенствуют свою продукцию, ориентируясь на повышение безопасности и улучшение совместимости с современными двигателями, которые со временем также становятся всё более сложными. Всего на данный момент существует 8 поколений газового оборудования, устанавливаемого на автотранспортные средства.

Первое поколение ГБО появилось в 70-е годы прошлого века, когда в ходу были карбюраторные двигатели. Разумеется, почти полвека – это весьма внушительный срок, и в западных странах оборудование первого поколения уже не встретишь. Но, как ни странно, в нашей стране парк карбюраторных автомобилей всё ещё огромен, поэтому, несмотря на несоответствие современным экологическим нормам, это ГБО по-прежнему в ходу, в немалой степени из-за низкой стоимости и простоты установки. Отличительными особенностями 1-го поколения газобаллонного оборудования являются использование дозатора газа механического типа, вакуумных редукторов, возможность установки на карбюраторные и моноинжекторные авто, отсутствие обратной связи с лямбда-зондом.

Второе поколение является, по сути, усовершенствованием первого без кардинальных изменений в конструкции оборудования. В качестве исключения можно назвать появление дозаторов, управляемых электроникой, а также наличие обратной связи между дозатором и датчиком содержания кислорода. Данное оборудование соответствует требованиям экостандарта Евро-1, в то время как первое поколение давно запрещено к использованию в большинстве стран.

Третье поколение ГБО совместимо с предыдущим примерно на 80%. Среди основных изменений можно отметить наличие встроенного ЭБП, обратной связи с несколькими датчиками, кроме лямбда-зонда (MAP, TPS, RPM), параллельный впрыск газа, связь с ЭБУ и наличие газового мотора. В нашу страну по ряду причин это оборудование не завозится, но его можно встретить на автомобилях, ввезённых из стран ЕС.

Оборудование четвёртого поколения в настоящее время можно назвать самым востребованным. Во многом – благодаря внесению в конструкцию целого ряда усовершенствований, делающих его более надёжным, экономичным и безопасным. Среди этих новшеств можно выделить возможность отдельной подачи пропан-бутана на каждый цилиндр, работу под управлением современных ЭБУ, возможность автоматического переключения режима работы (когда один из используемых видов топлива заканчивается), соответствие экологическим нормам стандарта Euro-3, унификацию соединительных узлов/деталей. Словом, такое ГБО и легче устанавливать, и проще эксплуатировать, и подходит оно для большинства инжекторных автомобилей.

Главным отличием газобаллонного оборудования пятого поколения от предшественника является подача газа в форсунки в жидком виде благодаря использованию специального газового насоса. В силу дороговизны используется намного реже, в основном – на автомобилях японского производства последних поколений, отличающихся повышенной сложностью.

Если говорить о ГБО 6-го поколения, то оно более экономично за счёт отсутствия редуктора. Возрастает эффективность работы мотора, исчезает необходимость подключения к системе охлаждения транспортного средства. Но наряду с преимуществами существует и обратная сторона медали. Это поколение требовательно к качеству очистки газа. В России оно крайне низкое, поэтому ГБО быстро приходит в негодность.

Не так давно появились предложения о приобретении систем газобалонного оборудования 7 или 8 поколения. Данные решения существуют лишь в умах экспертов и до рядового потребителя ещё не дошли. Все объявления в интернете по этому поводу на момент создания статьи являются попытками продажи модифицированных систем, описанных выше.

Суммируя вышесказанное, можно достаточно просто запомнить, какое поколение ГБО выбирать для разных типов автомобилей: оптимальным вариантом для карбюраторных/моноинжекторных авто будет ГБО 1 – 2 поколения, для современных инжекторных моделей лучшим выбором будет оборудование четвёртого поколения – его устанавливают, по разным подсчётам, в 80-90% случаев.

Установка газобаллонного оборудования

Необходимое оборудование

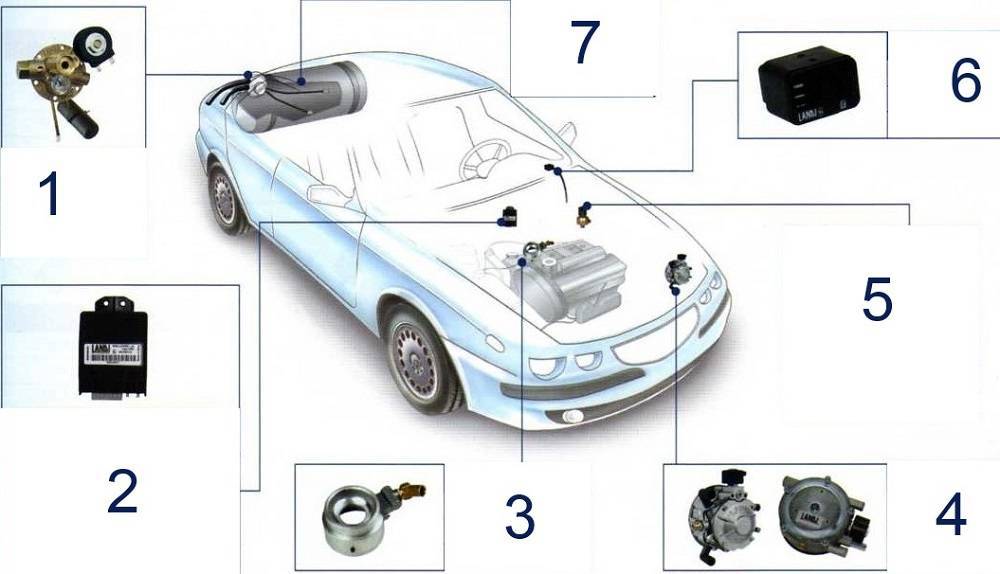

Для адаптации автомобиля к сжиженному газу необходимо установить несколько элементов. Вам понадобятся:

  1. Резервуар или баллон для хранения газа в жидком виде. Из ёмкости в двигательный отсек запускается поставка газообразного топлива.
  2. Мультиклапан.
  3. Регулятор или редуктор-испаритель (в дизельном отсеке), роль которого заключается в изменении газа с жидкого состояния в газообразное. С этой целью регулятор соединён с системой охлаждения двигателя. Горячий жидкий хладагент течёт через регулятор, нагревает топливо и вызывает изменение его физического состояния.
  4. Электромагнитный газовый клапан. Представляет собой устройство, которое позволяет автоматически прерывать поток сжиженного газа из резервуара в дизельный отсек. В исходном положении закрыт. Он устанавливается для случаев опасности, когда можно вручную восстановить поступление бензина, если вышла из строя электрическая система автомобиля.
  5. Заправочное устройство. Обычно врезается в бампер автомобиля сзади и предназначается для заправки резервуара.
  6. В карбюраторных двигателях электромагнитный бензиновый клапан, работа которого заключается в перекрывании поступлении бензина, когда двигатель работает на газу.
  7. Переключатель. Он устанавливается в салоне и служит для переключения видов топлива. Автомобили после 1986 года выпуска должны быть оснащены процессом управления топливом.

Баллон

Перевод авто на газ невозможен без установки баллона. Обычно он монтируется в передней части багажника у легковых автомобилей и под полом у внедорожников и в некоторых коммерческих автомобилях.

Видеообзор ГБО 4-ого поколения:

Традиционный вид имеет форму цилиндра с выпуклым основанием. Но сегодня рынок предлагает баллоны различных размеров, что позволяет оптимально подобрать резервуар для хранения сжиженного газа в каждом транспортном средстве с учётом особых потребностей пользователя. Самым последним достижением является резервуар в нише запасного колеса — колесообразный или тороидальный.

Кроме того, такие баллоны производятся в различных размерах и мощностях, хотя в целом они несколько меньше, чем ёмкость цилиндрических резервуаров. В любом случае резервуар должен быть установлен с помощью специальной системы креплений.

Все баллоны, изготовленные для продажи, должны быть проверены в соответствии с требованиями безопасности эксплуатации. Лист бака, толщиной 3–4 мм, изготовлен из высококачественной стали, который подвергшись термической обработке, гарантирует высокую степень прочности, во избежание переломов или трещин, в том случае, если резервуар подвергся воздействию быстрой деформации.

Автомобиль с газовым баллоном

Бак должен быть изготовлен в соответствии со стандартами и должен устанавливаться согласно жёстким требованиям безопасности. Перед тем как установить газ на авто, установщик должен полностью обсудить тип и размер бака, который наилучшим образом подойдёт вашему транспортному средству.

Более верно сказать, что баллон в машине создаёт дополнительный бампер

Особое внимание следует уделить тому, что его нельзя заполнять на все 100%. Если бак полностью заполнен жидким газом, давление может достигать очень высоких значений

Чтобы избежать опасности, следует заполнять баллон не более 80% мощности. Для этого устанавливается мультиклапан, который работает с соответствующей системой блокировки.

Следует отметить, что новые разработки предлагают современные системы, которые в конечном счёте обеспечивают полную безопасность при заправке. Если вы заправили резервуар на 80%, то его полное заполнение может произойти только во время пожара и не в нормальных условиях эксплуатации.

Демонтаж ГБО

Иногда все же владельцы решаются на демонтаж газового оборудования на авто. Рассматривать можно полное или частичное восстановление. В первом случае все возвращается к «заводскому» состоянию.

Если планируется использовать ГБО в дальнейшем, его просто деактивируют отключением блока питания (вынимают предохранитель) или:

  1. Снимают баллон.
  2. Глушат магистраль.
  3. В разъем управления устанавливают заглушку.

Теперь о том, как снять газовый баллон с автомобиля. Лучше это доверить специалисту, но можно сделать и самостоятельно. Обычно просто запускают двигатель и дожидаются полной выработки. Хотя можно и по-другому.

Очень важно обесточить систему, затем перекрыть оба вентиля (на корпусе баллона), выкрутить две медные трубки в оплетке и полностью стравить газ. Останется поставить заглушку, открутить крепления и вытащить баллон

Чтобы выполнить полное снятие ГБО, нужно:

  1. Полностью стравить газ.
  2. Отключить электрику (снять клемму с аккумулятра).
  3. Отсоединить магистрали, демонтировать баллон, редуктор, ЭБУ и датчики.
  4. Выкрутить форсунки.
  5. Заглушить дырки во впускном коллекторе.
  6. Заменить патрубки системы охлаждения.
  7. Заглушить горловину.

Надеемся, теперь более или менее понятно, как снять газовое оборудование. Только мы не советуем делать это самостоятельно. Хотя, если учесть стоимость демонтажа на СТО (в среднем 4 тыс. руб. для четырехцилиндрового авто), можно призадуматься.

Преимущества и недостатки

Чтобы объективно взглянуть на ГБО 5 поколения и дать оценку системе, стоит рассмотреть не только её преимущества, но и имеющиеся недостатки.

Начнём с положительных качеств.

Наличие газового насоса даёт важное преимущество. Он входит в комплект оборудования и используется для перегонки жидкого газа по магистралям к топливной рампе

Это позволяет постоянно поддерживать нужные параметры давления в системе.
Во многом за счёт топливного насоса и стабильного давления, переоборудованные под газ моторы без проблем запускаются при заморозках. Это важные преимущества, характерные для ГБО актуального 5 поколения, способные закрыть глаза на слабые стороны и недостатки системы.
В редукторе системы отсутствует мембрана, что увеличивает срок службы элемента и лучше экономит топливо. Редуктор не требует прогрева, то есть можно сразу запускать двигатель, не опасаясь последствий.
Новое газобаллонное оборудование хорошо себя чувствует в экстремальных условиях, снижает вероятность перегрева двигателя.
На мощность переход с бензина на жидкий газ никак не влияет. При определённых обстоятельствах её даже можно немного увеличить.
При качественной комплектации и правильной сборке в салоне отсутствуют неприятные запахи газа.
Расход жидкого газа будет аналогичен расходу бензина по количеству горючего. Но газ дешевле, что влечёт за собой существенную экономию.
Газ практически полностью сгорает, объём вредных выбросов минимальный.

Но поскольку здесь рассматриваются плюсы и минусы, помимо преимуществ, стоит взглянуть на недостатки, характерные для ГБО актуального 5 поколения. К минусам можно отнести несколько пунктов.

  1. Повышенная требовательность к качеству горючего. Этот пункт считают главным недостатком и причиной не столь активного распространения ГБО 5 в России, как в других странах. Низкокачественный газ характеризуется большим количеством примесей, которые при фильтрации не удаляются.
  2. Газовый насос. За его преимуществами и возможностями скрываются недостатки. Причина опять же в качестве газа. Из-за него насос может быстро выйти из строя. А это основная часть стоимости всего комплекта ГБО.
  3. Стоимость. ГБО 5 стоит примерно в 3 раза больше, чем предшественник. Чем больше цилиндров, тем больше форсунок потребуется. От этого увеличивается ценник.
  4. Дефицит специалистов. Проблема постепенно решается, но пока в России не так много мастеров, обладающих нужным уровнем знаний и квалификацией.
  5. Самостоятельная установка и настройка – задача сложная и не рекомендуемая.
  6. В случае с ГБО 5 использовать метан невозможно.

Насколько преимущества и недостатки важны конкретно для вас, решать следует в индивидуальном порядке.

Что такое ГБО в автомобиле

ГБО – это газовое баллонное оборудование, позволяющее использовать сжиженный или природный газ на автомобиле вместо или вместе с бензином. В основном применяется на транспортных средствах, использующихся для коммерческой деятельности с большими пробегами (перевозки, такси, корпоративные парки). Реже ГБО используется на частных автомобилях из-за долгой окупаемости.


Газовое оборудование дублирует работу штатной топливной системы, не мешая обычной работе мотора

Сжиженный и природный газ для автомобилей сейчас дешевле примерно в два раза чем бензин. Несмотря на увеличенный расход топлива на газе, денежная экономия может составить около 40% в сравнении с заправкой традиционным топливом. Также газ значительно экологичнее, по сравнению с другими видами топлива. Он выделяет меньше CO2 и вредных твердых частиц.

ГБО устанавливается для любых автомобилей с ДВС и может быть разных поколений. Газобаллонное оборудование полностью дублирует систему подачи топлива, что также увеличивает отказоустойчивость машины. В комплект оборудования входит:

  • баллон для газа;
  • топливная магистраль;
  • редуктор, совмещенный с испарителем (подогревателем);
  • клапан переключения с бензина на газ;
  • электронный блок управления (для старших версий);
  • система впрыска топлива.

В зависимости от поколения комплект может отличаться.

Редуктор используется для преобразования жидкого газа в пар при помощи испарителя (на первом поколении испаритель мог быть отдельным элементом), а также для стабилизации давления.

Первое поколение

Самая простая система подготовки и подачи газа используется на карбюраторных моторах. Она включает в себя редуктор, механический дозатор, клапаны с переключателем и смеситель. Редуктор используется для снижения давления газа перед подачей в цилиндры и перевода его из жидкой фазы в паровую (для пропана). Дозатор регулирует количество подаваемого газа. Смеситель служит для приготовления газовоздушной смеси. Его устанавливают непосредственно перед входом в карбюратор. Количество подаваемой в цилиндры смеси зависит только от степени разряжения во впускном коллекторе (вакуумное управление). Клапаны с переключателем предназначены для переключения “газ – бензин”.

Схема ГБО 1-го поколения

Сжиженный нефтяной газ (пропан-бутан) под давлением поступает из баллона (1) в газовую магистраль высокого давления (3). Расход газа из баллона происходит посредством мультиклапана (2), через который также осуществляется заправка с помощью выносного заправочного устройства (4). По магистрали газ в жидкой фазе попадает в газовый клапан – фильтр (5), который очищает газ от взвесей и смолистых отложений и перекрывает подачу газа при выключении зажигания или при переходе на бензин. Далее очищенный газ по трубопроводу поступает в двухступенчатый редуктор – испаритель (6). Там он переводится в паровую фазу и его давление понижается до близкого к атмосферному. Интенсивно испаряясь, газ охлаждает редуктор, поэтому последний присоединяется к системе водяного охлаждения двигателя. Циркуляция тосола позволяет избежать обмерзания редуктора и его мембран. Редуктор для пропана имеет сливное отверстие для конденсата. В метановых установках редуктор трехступенчатый, так как давление в них выше. Каждая ступень последовательно снижает давление газа до близкого к атмосферному. Под действием разряжения, создаваемого во впускном коллекторе работающего двигателя, газ из редуктора по шлангу низкого давления через дозатор (7) поступает в смеситель (8), установленный между воздушным фильтром и дроссельными заслонками карбюратора. Иногда вместо установки смесителя производится непосредственная врезка газовых штуцеров в карбюратор. Управление режимами работы (на газе или на бензине) осуществляется с помощью переключателя видов топлива (10), установленного на панели приборов. При выборе позиции “ГАЗ” переключатель открывает электромагнитный газовый клапан (5) и отключает электромагнитный бензиновый клапан (9). И, наоборот, при переходе с газа на бензин, переключатель закрывает газовый клапан и открывает бензиновый. С помощью светодиодов переключатель позволяет контролировать, какое топливо используется в данный момент. Переключатель может быть оснащен указателем уровня топлива в баллоне (для этого мультиклапан должен быть оснащен сенсором уровня топлива).

Все регулировки производятся вручную: холостой ход регулируется винтом на редукторе, а качество/количество смеси – винтом на дозаторе. Редуктора могут быть вакуумные или электронные. В первых используется диафрагма. Когда двигатель работает, создается разряжение, диафрагма оттягивается – редуктор подключается. Если двигатель заглушен, мембрана препятствует подаче газа в двигатель. В электронных положение запорного клапана зависит от наличия искры. Когда двигатель работает – есть высоковольтные импульсы, и клапан открыт.

Описанная система называется ГБО 1-го поколения или «газовый карбюратор». Она может применяться и на простых инжекторных двигателях без обратной связи (без датчика кислорода). При этом смеситель врезают во впускной трубопровод перед дроссельной заслонкой. Вместо бензоклапана для отсечения подачи бензина используется эмулятор форсунок. Когда подается газ, этот эмулятор имитирует работу бензиновых форсунок, чтобы штатный компьютер не перешел в аварийный режим. Для прекращения подачи бензина при работе на газу используется не переключатель с клапанами, а реле, обесточивающее электробензонасос. Отключение бензонасоса – способ спорный. Считается, что это не соответствует нормам безопасности, так как способствует «усыханию резинок» и потере герметичности системы питания.

OMVL

Ведя активные споры о том, какого поколения ГБО предпочтительнее и лучше ставить на машину, статистика наглядно демонстрирует безоговорочное лидерство систем 4 генерации.

Выбирая современное газовое оборудование, внушительная часть аудитории водителей останавливается на системах OMVL.

Это также итальянская фирма, не первый год представленная на рынке. Порядка 60-65% выпускаемых комплектов идут непосредственно на конвейеры по сбору автомобилей. Среди них и российские бренды.

С 2010 года оборудование от OMVL ставится на ГАЗели в комплектации с двухтопливной системой питания. Также эти агрегаты устанавливают на автомобили General Motors и на Ford, ориентированные на австралийский рынок.

В 2017 году стало известно, что компания из Италии переходит на использование новых блоков управления MTM. За счёт них заметно повысилась надёжность газобаллонного оборудования. Причём такое решение стало реакцией на замечания автовладельцев, у которых возникали сложности с работой старых блоков AEB.

Главный недостаток OMVL заключается в том, что их оборудование предназначено только для двигателей с распределённым впрыском. То есть для старых карбюраторов и современного непосредственного впрыска решений от этой компании нет.

С чего стоит начать

Прежде чем сделать выбор ГБО и определить объективно лучшее ГБО для своей машины, стоит узнать некоторые важные моменты.

Есть современные газовые системы, устанавливаемые на автомобили. Они стали значительно сложнее в плане конструкции и установки. Сейчас практически не используются старые наборы, в которые входил только баллон, редуктор и смеситель. Они были актуальными для старых карбюраторных двигателей.

Несмотря на серьёзные усовершенствования, а также рост цен, многих всё ещё интересует, как выбрать ГБО. Ведь с такой установкой при регулярных поездках, больших пробегах существенно экономится бюджет. То есть эксплуатация газа достаточно выгодная. Но только для тех, кто часто эксплуатирует машину

Это важно учитывать. И это первый момент

Также стоит запомнить, что переход на пропан-бутан или метан не вредит двигателю. Хотя есть устойчивое мнение, что подобные смеси крайне опасны для ДВС, однако это миф.

Вместо этого машина и её владелец получают ряд объективных преимуществ. Одно из них — это снижение образования нагара. Плюс снижаются темпы старения масла, минимизируется вероятность поломки катализатора из-за бензина низкого качества.

Стоит признать, что даже в 2021 году основной выбор делают в пользу ГБО 4 поколения. И на то есть ряд причин. Существуют и более продвинутые, современные комплекты. Но их проблема в конструктивной сложности и стоимости. А для большинства из тех, кто переходит на газ, цена играет ключевую роль. Они лучше заплатят меньше, пусть и незначительно пожертвуют в плане динамики.

С целью определения лучшего ГБО 4 поколения и не только был составлен рейтинг. Но прежде вы узнаете о существующих поколениях оборудования, а также об их ключевых особенностях.

Digitronic

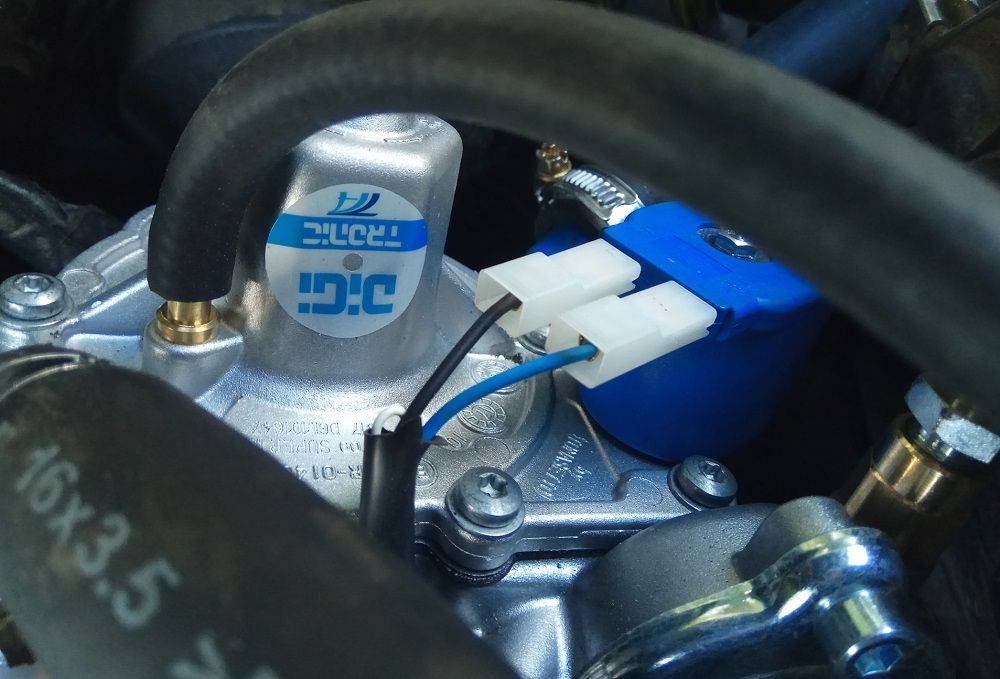

Компания Digitronic, являясь российским поставщиком китов для переоборудования двигателей на газ, сама производством компонентов не занимается. Вместо этого используются комплектующие разных фирм, которые объединяются в готовые киты под брендом Digitronic. В итоге получаются разумные цены и широкий выбор. В ассортименте можно найти простые системы для 4-цилиндровых ДВС, имеющих распределённый впрыск. Но также имеются предложения, чтобы переоборудовать такие моторы как FSI и TFSI.

Российская компания сотрудничает с такими поставщиками как Dymco, Tomasetto, AEB, OMVL и пр. Относительным недостатком считается тот факт, что в наборах используются более бюджетные компоненты, нежели от производителей, применяющих составляющие своего изготовления.

Установка ГБО 6 на инжектор

Инжекторные двигатели, в отличие от карбюраторных, позволяют намного быстрее переключаться с газа на бензин и обратно. Переключатель в салоне инжекторных авто, как правило, имеет три положения: «бензин», «газ» и «режим авто». Последний позволяет выбрать оптимальный вид топлива в каждой конкретной ситуации. Так, например, запускается двигатель на бензине, а на определенных оборотах переходит на использование газового топлива.

Вам будет интересно >> Как определить какого поколения ГБО

Комплектация ГБО на ижекторных двигателях не сильно отличается от его аналога на карбюратор. Основные элементы: баллон, мультиклапан, газовый смеситель и смеситель, газовый клапан, эмулятор инжектора и переключатель топлива.

Основным электрическим узлом газобаллонной установки является переключатель топлива. Здесь автоматический режим заменяет переходной карбюраторный.

Кроме того, одним из основных узлов ГБО является эмулятор работы инжектора. Его управляющий жгут проводов подключается в цепь форсунок. При работе на газовом топливе цепь форсунок размыкается, а ток проходит через резисторы нагрузки. Эта схема «обманывает» ЭБУ, давая понять, что обрыва проводов нет.

Первое поколение

Самая простая система подготовки и подачи газа используется на карбюраторных моторах. Она включает в себя редуктор, механический дозатор, клапаны с переключателем и смеситель. Редуктор используется для снижения давления газа перед подачей в цилиндры и перевода его из жидкой фазы в паровую (для пропана). Дозатор регулирует количество подаваемого газа. Смеситель служит для приготовления газовоздушной смеси. Его устанавливают непосредственно перед входом в карбюратор. Количество подаваемой в цилиндры смеси зависит только от степени разряжения во впускном коллекторе (вакуумное управление). Клапаны с переключателем предназначены для переключения “газ – бензин”.

Схема ГБО 1-го поколения

Сжиженный нефтяной газ (пропан-бутан) под давлением поступает из баллона (1) в газовую магистраль высокого давления (3). Расход газа из баллона происходит посредством мультиклапана (2), через который также осуществляется заправка с помощью выносного заправочного устройства (4). По магистрали газ в жидкой фазе попадает в газовый клапан – фильтр (5), который очищает газ от взвесей и смолистых отложений и перекрывает подачу газа при выключении зажигания или при переходе на бензин. Далее очищенный газ по трубопроводу поступает в двухступенчатый редуктор – испаритель (6). Там он переводится в паровую фазу и его давление понижается до близкого к атмосферному. Интенсивно испаряясь, газ охлаждает редуктор, поэтому последний присоединяется к системе водяного охлаждения двигателя. Циркуляция тосола позволяет избежать обмерзания редуктора и его мембран. Редуктор для пропана имеет сливное отверстие для конденсата. В метановых установках редуктор трехступенчатый, так как давление в них выше. Каждая ступень последовательно снижает давление газа до близкого к атмосферному. Под действием разряжения, создаваемого во впускном коллекторе работающего двигателя, газ из редуктора по шлангу низкого давления через дозатор (7) поступает в смеситель (8), установленный между воздушным фильтром и дроссельными заслонками карбюратора. Иногда вместо установки смесителя производится непосредственная врезка газовых штуцеров в карбюратор. Управление режимами работы (на газе или на бензине) осуществляется с помощью переключателя видов топлива (10), установленного на панели приборов. При выборе позиции “ГАЗ” переключатель открывает электромагнитный газовый клапан (5) и отключает электромагнитный бензиновый клапан (9). И, наоборот, при переходе с газа на бензин, переключатель закрывает газовый клапан и открывает бензиновый. С помощью светодиодов переключатель позволяет контролировать, какое топливо используется в данный момент. Переключатель может быть оснащен указателем уровня топлива в баллоне (для этого мультиклапан должен быть оснащен сенсором уровня топлива).

Все регулировки производятся вручную: холостой ход регулируется винтом на редукторе, а качество/количество смеси – винтом на дозаторе. Редуктора могут быть вакуумные или электронные. В первых используется диафрагма. Когда двигатель работает, создается разряжение, диафрагма оттягивается – редуктор подключается. Если двигатель заглушен, мембрана препятствует подаче газа в двигатель. В электронных положение запорного клапана зависит от наличия искры. Когда двигатель работает – есть высоковольтные импульсы, и клапан открыт.

Описанная система называется ГБО 1-го поколения или «газовый карбюратор». Она может применяться и на простых инжекторных двигателях без обратной связи (без датчика кислорода). При этом смеситель врезают во впускной трубопровод перед дроссельной заслонкой. Вместо бензоклапана для отсечения подачи бензина используется эмулятор форсунок. Когда подается газ, этот эмулятор имитирует работу бензиновых форсунок, чтобы штатный компьютер не перешел в аварийный режим. Для прекращения подачи бензина при работе на газу используется не переключатель с клапанами, а реле, обесточивающее электробензонасос. Отключение бензонасоса – способ спорный. Считается, что это не соответствует нормам безопасности, так как способствует «усыханию резинок» и потере герметичности системы питания.
