Формирование правильного зазора в подшипниках рулевой колонки скутера

Что чаще всего ломается в рулевой колонке Тойота?

Как правило, первым, что выходит в ней из строя – это втулка. Данный элемент имеет свойство стираться. За счет этого колонка начинает люфтить, появляется легкий стук. Ее замена не очень сложна ниже мы расскажем и покажем, как правильно осуществлять замену втулки. Ниже на фотографии представлена уже вытащенная втулка.

Вторым элементом колонки, который также имеет свойство выходить из строя – это нижняя крестовина. О процессе ее замены мы также поговорим. Итак, давайте приступим непосредственно к замене данных деталей. На фотографии расположенной ниже вы можете наблюдать нижнюю крестовину.

Это интересно: Проверка электрики стеклоподъемников Toyota Camry

Подшипники скутера: разновидности, диагностика дефектов, замена

Каждая небольшая деталь в скутере играет важнейшую роль, и потому такой элемент как подшипник станет незаменимым в конструкции скутера. Подшипники могут располагаться в разных частях скутера, а именно в рулевой колонке, колесах и редукторе. Задача подшипников в заднем колесе — обеспечить комфортное движение скутера, создавая правильное вращение колеса. В зависимости от места использования, вышеуказанная деталь может быть следующих видов:

игольчатые;
шариковые;
конические;
роликовые;
радиальные.

Устройство подшипников в колесе скутера

Подшипник заднего колеса скутера выполняет одну задачу — вращение. Качество и конструкция подшипника должна выдерживать самые сложные нагрузки и стабильно работать в течение всего срока жизни скутера. Вне зависимости от расположения в переднем или заднем колесе, подшипник рано или поздно может получить износ. В таком случае существенно теряется управляемость скутера, пропадает динамика разгона. Особенно заметна неисправность при обгоне, резких маневрах, наборе максимальной скорости. В таких случаях руль начинает водить, сложно управлять скутером, причем состояние резины и других важных элементов нормальные.

Диагностика

Проверить неисправность подшипников можно следующим образом:

Поставить скутер на основную подножку;
Направить скутер так, чтобы заднее колесо было приподнятым;
Покрутить колесо по своему ходу;
Подергать колесо в стороны.

При наличии посторонних звуков, слишком тугом ходе колеса или наличии заметного люфта можно полагать, что подшипники на колесе неисправны. Отличие заднего колеса от переднего в том, что на заднем колесе находиться редуктор, а значит подшипники редуктора скутера придется заменить.

Замена подшипников редуктора скутера

В большинстве моделей скутеров подшипники располагаются в одинаковых места, приведем пример снятия и установки подшипников на Honda Dio. Первым делом следует вытянуть старые подшипники, которые туго запрессованы в корпус редуктора. В большинстве случаев для снятия придется найти съемник.

Очень важно аккуратно проводить снятие старых деталей и не задеть важные части редуктора. На скутере Honda Dio в редукторе установлены три подшипника:

на корпусе;
на промежуточном валу;
на крышке редуктора.

Крайне важно не порвать прокладки на редукторе, в магазинах их найти крайне сложно. В противном случае можно изготовить ее самостоятельно из паранита или плотного картона

Процесс замены проводиться следующими действиями:

Скутер устанавливаем на бок для лучшего доступа к редуктору, при необходимости снимаем пластик;
После проводиться демонтаж старых подшипников;
Установка новых проводиться предварительным нагревом посадочного места, при этом сами подшипники нужно охладить;
Проверяем целостность всех прокладок, при повреждении меняем, делаем самостоятельно или заливаем место прокладки качественным герметиком.
В ближайшие 100-300 км после замены рекомендуется поменять масло в редукторе.

Замена подшипников переднего колеса

На переднем колесе процесс замены куда проще, на большинстве моделей скутеров подшипник расположен на распорной втулке. После снятия колеса и при наличии тормозного диска, достаточно установить и зафиксировать колесо максимально надежно с возможностью вращаться по кругу. Далее нам понадобиться пробойник либо упрощенный аналог — отвертка и молоток. Следующий этап — нанесение точного и сильного удара по пробойнику, расположенному во внутренней стороне втулки. Стучать нужно по всему периметру втулки, чтобы она равномерно выходила с колеса. Вместе со втулкой будет демонтирован подшипник, который и требуется заменить.

Видео

Порядок работы при снятии коленвала

Коленвал скутера располагается в моторном блоке, который состоит из двух основных деталей. Из-за этого в среде любителей можно встретить выражении «расколоть мотор»: Это значит, что двигатель придется разделить на две половины. Такую работу лучше выполнять только при наличии опыта работы с инструментами и понимания общего устройства скутера. Последствия непрофессионального разбора могут быть непредсказуемыми. Определим примерную последовательность действий:

Чтобы не повредить шатун и поверхность блока, их предварительно закрывают тканью.
Половинки блока скрепляются 8 винтами. Их нужно аккуратно выкрутить.
Блок необходимо вынуть. Если уже несколько раз проводилась замена подшипников с разборкой блока, снять его будет достаточно просто.
Подшипники при этом окажутся на полуоси коленвала, снимать их придется с помощью инструментов. Сальники чаще всего прочно прикреплены, поэтому их приходится аккуратно выбивать с помощью головки торцевого ключа.
Старые сальники извлекаются из блока мотора, при этом владелец должен уточнить глубину их расположения. При их замене они должны быть поставлены строго на ту же глубину.

О подшипниках.

Глубоко не вдаваясь в технические тонкости изготовления и маркировки этой распространенной и широко применяемой в мотоциклах детали, хочу дать в этой заметке несколько практических советов по диагностике, выбору и замене подшипников ступицы и рулевой колонки мотоцикла.

В советское время я прочел в каком-то техническом журнале, что по качеству изготовления подшипников можно судить о качестве изготовления в стране изделий, практически в любой области промышленности. В России с этим всегда были проблемы, еще со времен СССР. Отечественные подшипники могут конкурировать по соотношению цена/качество только с худшими импортными аналогами, как правило, это китайские и итальянские изделия. Если этот подшипник стоит в бытовом вентиляторе, то, наверное, плевать какого он качества, лишь бы подешевле, но если он стоит в ступице колеса мотоцикла или в масляной помпе, или в вентиляторе охлаждения двигателя, то сэкономив на цене запчасти, вы рискуете потерять весь аппарат, я уж не говорю о том, что заклинившая ось ступицы может стоить вам жизни. Поэтому, совет первый: не ставьте в импортную мототехнику ни российские ни китайские подшипники, не жмитесь на расходники.

Диагностику подшипников ступицы проще всего проводить на ручном балансировочном стенде. Это такая небольшая П-образная стоечка с осью наверху. На этой оси закрепляется и прокручивается снятое колесо. Пока колесо крутится, придержите ось рукой, таким образом, колесо продолжит вращаться на собственных подшипниках, и вы сразу сможете оценить их состояние. Если вам не удастся удержать ось пальцами, значит подшипники клинит, если вы почувствуете характерное биение, значит подшипник разбит, если почувствуете периодическое заклинивание, значит на обойме подшипника уже образовался “отпечаток” (ямка), что очень скоро приведет к выходу его из строя. Как видите, ничего сложного! Максимум – испачкаете два пальца на руке. При отсутствии ручного балансировочного стенда можно пальцем покрутить подшипник в колесе, если он клинит или болтается, вы это почувствуете, хотя и не так очевидно и наглядно. Состояние подшипников рулевой колонки можно проверить следующим образом: вывесить переднее колесо, используя центральную подножку или домкрат под раму, взяться руками за нижние концы передней вилки (там, где проходит ось переднего колеса) и покачать вперед-назад. Если в рулевой колонке ощущается люфт, значит, есть проблема. Можно, взявшись за руль (на вывешенном мотоцикле), используя небольшое усилие, буквально, двумя пальцами, повернуть его из одного крайнего положения в другое. Руль должен поворачиваться плавно, без западаний и закусывания, но при этом не болтаться. Если в каком-то положении, как правило, в центральном, руль постоянно тормозит (западает) и требуется большее усилие, чтобы повернуть его дальше, значит, на обоймах подшипников есть отпечаток, и руль “пытается вернуться” в это положение. Диагностика нужна для того, чтобы устранить проблему в самом начале ее зарождения. Грубо говоря, если харкаете кровью, флюораграфию можно уже и не делать. Если подшипник тотально клинит или он уже развалился, то диагностировать тут нечего, ставим новый. Чем грозит износ подшипника ступицы? Колесу тяжелее прокрутиться на оси, ступица греется, расход топлива увеличивается, колесо люфтит и т.д. Поэтому совет третий: не доводите проблему до острой фазы. Вовремя замененная деталь сэкономит вам время и деньги в будущем.

доверьте эту операцию профессионалам.

Настройка самоката после покупки

Поздравляем вас с покупкой самоката Urban Scooter! Для того, чтобы катание на самокате было приятным и безопасным помните о том, что самокат, как и любое механическое транспортное средство, требует ухода и обслуживания. Простата конструкции самоката позволяет обойтись без привлечения сторонних специалистов. Как минимум, технический осмотр самоката вы сможете произвести самостоятельно в любой момент. И начать нужно сразу же после покупки.

В данном обзоре мы детально разберём все этапы регулировки самоката на примере модели Urban Scooter Disk, так как именно эта модель является максимально укомплектованной с технической точки зрения. Эта инструкция применима также и к остальным моделям, поскольку принципы регулировки самоката те же самые.

Возвращение на дорогу

Прежде чем возвращать мотоцикл в активное состояние, проведите его тщательное дорожное испытание, особенно если это был зимний ремонт и скутер стоял в гараже, пока таял снег. Если что-то кажется необычным, исследовать и устранить проблему, прежде чем продолжить.

В течение первых нескольких миль новые или свежесмазанные подшипники могут слегка ослабевать. Это совершенно нормально, поэтому обязательно следите за ними. Проверьте предварительную нагрузку после первого дорожного испытания и снова на отметке 500 км, перенастроив их при необходимости.

Если все выглядит хорошо, похлопайте себя по плечу J. Теперь вы специалист в замене подшипников рулевой колонки и в следующий раз обслуживание скутера будет не таким тяжелым.

Замена подшипников переднего колеса

Видео

голоса

Рейтинг статьи

Рулевой редуктор УАЗ буханка, устройство и работа

Существует в автомобиле механизм, который придумали еще в самом начале автомобилестроения – это рулевой редуктор.

Главное предназначение этого механизма такое же, как у известного всем усилителя руля, а именно, помогать водителю поворачивать руль, компенсируя сопротивление колес.

Данный механизм сделан как отдельный агрегат рулевой системы. Состоит он либо из зубчатых колес, либо представлен в форме червячного вала.

Механизм работы и устройство редуктора

Устройство рулевого редуктора УАЗ

Данный текст будет посвящен общему принципу работы редуктора, и разборе данного механизма на конкретном примере, а именно на знаменитой машине “УАЗ 469” или как его еще называют – “буханка”.

Начнем с того что, подавляющее большинство редукторов, если не все, сделаны из цельного чугуна и сварены при помощи стали. Использование именно этих материалов дает необходимые параметры жесткости и прочности этому механизма, ввиду специфики его устройства.

Под запаянным чугуном находятся довольно простые элементы передачи: зубчатые колеса, валы, подшипники, ремни, шестерни и т.д. Также возможны комплектации, в которых предусмотрено расположение смазывающего элемента внутри механизма.

Он входит в комплектацию абсолютно всех современных автомобилей с системой редуктора на руле, в том числе и в УАЗ 469 (буханка). Эти системы предполагают передачу крутящего момента при помощи червячной передачи, состоящей в основном из специального винта-червяка и зубчатого червячного колеса.

Так называемый “червяк” установленный в редукторе “УАЗ 469”, сделан в качестве литой детали из прочнейшего сплава.

Внешне он выглядит как сердцевина во всем известной мясорубке, говоря же с использованием терминов, резьба на червяке выполнена в трапецеидальной форме.

Зубчатые колеса для редукторов такой мощности, как в УАЗ 469 буханка делают из прочных материалов, обычно это либо чугун, который не рвется под большим усилием, либо прочный сплав стали, из них сделан сердечник.

Зубья же делают из специальных антифрикционных материалов повышенной прочности.

Червячная передача наиболее эффективна в машинах, где предполагаем высокий показатель крутящего момента в сочетании с небольшой угловой скоростью.

Преимущества и недостатки рулевого редуктора

К плюсам, которые имеет редуктор автомобиля УАЗ 469 относятся четыре фактора:

Самоторможение;

Высокий коэффициент придаточного отношения, притом, что используются всего две детали;

Довольно небольшой уровень шума, создаваемый при работе механизма;
Плавный ход.

Схема рулевой редуктор УАЗ

Также существенным преимуществом редуктора червячного типа, если сравнивать его с зубчатым является то, что контакт между звеньями осуществляется по всей длине линии, а не в одной точке, как у зубчатого. Также огромным плюсом является компактность червячного механизма, это притом, что передаточное отношение идентично у обеих систем.

Что касается минусов, то они довольно существенны:

Такой редуктор имеет высокий уровень износа;
Он выделяет большое количество тепла, ввиду большой силы трения деталей;
Механизм довольно часто заедает;
А также вырабатывает сравнительно низкий КПД.

Чтобы механизм меньше заедал и меньше изнашивался, его нужно постоянно регулировать, ухаживать за ним, и необходимы соблюдения всех нюансов при сборке

Однако и в этом случае, полностью избавиться от недостатков не получится, даже если брать во внимание более новую машину “УАЗ патриот”

Нюансы ремонта и износа редуктора

В нашей жизни ничто ни вечно, как бы печально это ни звучало. Любой, даже самый надежный механизм выходит из строя, ломается и хорошо если после этого, подлежит ремонту. Червячный редуктор, установленный на УАЗ буханка или Патриот не исключение.

Самая частая неприятность, с которой сталкиваются владельцы автомобиля с этим рулевым механизмом – это протекание редуктора. Течь он может по двум причинам:

Коррозия первичного вала;
Протекание сальника.

В обоих случаях главным симптомом “болезни” является потекшее мало, которое можно обнаружить непосредственно под вашим УАЗ 469 буханка. Но сложность ремонта будет разной. В первом случае придется шлифовать вал и провести операцию термонапыления. Вторая проблема решается легче, придется просто поменять прокладки и манжеты на сальнике, старые, можно будет просто выкинуть.

Еще одна проблема в редукторах на УАЗ буханка и Патриот – это ощущение, что руль стал туго проворачиваться. В этом случае придется посетить ближайшее СТО, где вам измеряют уровень прилагаемых усилий при повороте руля, и вынесут вердикт. Собственными руками ремонт лучше не проводить, ведь нужна специальная аппаратура и конечно, знания.

Как снять рулевую стойку скутера

Поставьте свой скутер на рабочую или центральную стойку и приподнимите переднюю часть от земли.

Начните с удаления всего, что не похоже на тройной зажим. Ваше руководство детализирует точную процедуру. Не поддавайтесь искушению сократить работу, удалив некоторые узлы большими кусками. Бороться с вилкой, пока она еще прикреплена к переднему колесу и крылу, не так весело, как вы думаете.

Перед тем как ослабить стопорную гайку верхнего зажима, поверните зажим от упора до упора. Без веса переднего узла на нем любая шероховатость или вмятины в подшипниках будут ощущаться гораздо более очевидной. Если есть сомнения, сейчас самое время заменить подшипники.

Снимите верхний зажим; возможно, вам придется сбить его с помощью пластикового молотка. Демонтируйте регулировочную гайку предварительной нагрузки со штока. Если вы готовы заменить гайку на новую, можете помочь себе ударами молотком, чтобы открутить ее. Когда вы ослабите гайку, стебель должен упасть, поэтому будьте к этому готовы. Если вилка не упала, навинтите гайку обратно на первые несколько нитей штока (чтобы защитить их от повреждений), затем слегка ударьте по стержню пластиковым молотком.

Снимите верхний подшипник и отложите его в сторону. Как правило, верхний и нижний подшипники имеют разные внутренние диаметры, поэтому нет шансов их перепутать, но, чтобы быть в безопасности, вы можете пометить их как снятые, чтобы избежать путаницы в будущем. Тщательно очистите оба подшипника и осмотрите их на наличие вмятин, сколов или любых других повреждений. Сами по себе темные линии не о чем серьёзном не говорят. Однако они могут скрывать другие проблемы.

Проведите кончиком пальца или ногтя вокруг подшипника. Если вы чувствуете что-то кроме идеальной поверхности, подшипники и обоймы должны быть заменены.

Как починить скутер

Вам понадобится

— набор рожковых и накидных ключей, торцевых головок;
— отвертки с плоским и крестообразным лезвием;
— тестер, изоляционная лента.

Инструкция

Если не запускается двигатель, проверьте, довернут ли ключ в замке зажигания до нужного положения, не нажат ли рычаг одного их тормозов. Проверьте исправность лампочки стоп-сигнала или ее электроцепи. Посмотрите и замените при необходимости предохранитель в основной цепи электростартера. Проверьте клеммы на аккумуляторной батарее. Зачистите их от окислов, измерьте напряжение АКБ и зарядите, если нужно. Временно можете запускать скутер кикстартером.

Проверьте исправность цепи электростартера. Зачистите контакты на реле и стартере, прозвоните реле, обмотки стартера и электропроводку скутера. Если кикстартер прокручивается, проверьте и замените дефектные шестерни кикстартера или храповика. Открутите дренажный винт поплавковой камеры карбюратора. При отсутствии в нем бензина прочистите фильтр бензокрана и продуйте топливопровод, проверьте исправность самого бензокрана, герметичность вакуумного шланга его управления. Если заедает топливный клапан карбюратора, снимите крышку поплавковой камеры и очистите седло клапана. Если это не поможет, замените клапан. Выкрутите свечу. Если она покрыта слоем несгоревшего топлива, разберите карбюратор, проверьте уровень топлива в поплавковой камере и прочистите воздушный фильтр. Проверьте исправность автоматического пускового обогатителя и искру на свече зажигания. При ее отсутствии зачистите электроды свечи наждачной бумагой или замените. Если это не поможет, проверьте исправность других элементов системы зажигания.

При неустойчивой работе двигателя проверьте герметичность крепления впускного патрубка карбюратора и замените прокладку. Замените сальники коленвала. Открутив дренажный винт поплавковой камеры, избавьтесь от воды в ней. Продуйте жиклеры и каналы карбюратора. Замените бензин в баке. Выкрутите свечу зажигания. При наличии воды на изоляторе и электродах избавьтесь от нее в поплавковой камере карбюратора, отвернув дренажный винт.

При наличии черного маслянистого нагара на изоляторе и электродах свечи, замените ее на аналогичную, с меньшим калильным числом. Проверьте и прочистите вентиляционное отверстие в крышке топливного бака. С помощью компрессометра проверьте компрессию. Если она не соответствует норме, замените поршень, цилиндр и поршневые кольца. При наличии маслянистых следов на головке и цилиндре замените прокладку под головкой цилиндра или подтяните гайки ее крепления с усилием и в очередности, рекомендованной руководством по ремонту.

При наличии посторонних звуков на работающем двигателе отрегулируйте тепловые зазоры в приводе клапанов четырехтактных двигателей. Проверьте натяжение и отрегулируйте цепь привода клапанов. Изношенные шкивы, ролики и другие детали вариатора замените на новые. Если двигатель глохнет при резком открытии дроссельной заслонки, проверьте, достаточен ли прогрев двигателя, проверьте регулировки карбюратора и его главную дозирующую систему, правильность работы вариатора. Если двигатель не набирает обороты, дымит, расходует много топлива, а на электроде свечи зажигания образовался черный налет, отрегулируйте карбюратор или установите главный топливный жиклер меньшего сечения. При наличии детонации и белого налета на свече – также отрегулируйте карбюратор или установите главный топливный жиклер большего сечения. Кроме того, проверьте забитость глушителя, каналов и окон цилиндра. Прочистите их. Если глушитель прочистить невозможно, замените его. Если во время поездки двигатель начинает терять мощность, проверьте лопасти крыльчатки вентилятора и кожухи на двигателе воздушного охлаждения. Поврежденные, сломанные и расколотые замените. На двигателе жидкостного охлаждения проверьте подтекание охлаждающей жидкости по изменению ее уровня в бачке. При необходимости замените водяной насос, термостат, радиатор.

Сложная часть

Вот самая сложная часть работы.

Зажмите рулевой стержень в тиски с мягкими губками и отодвиньте нижний подшипник от штока (используйте кусок картона или дерева для защиты штока). Если она не сдвинется с места, вы можете попробовать немного нагреть, но будьте осторожны — разбрызгивание горячей смазки не доставляет большого удовольствия, и некоторые подшипники используют легко расплавляемые пластиковые сепараторы для позиционирования роликов.

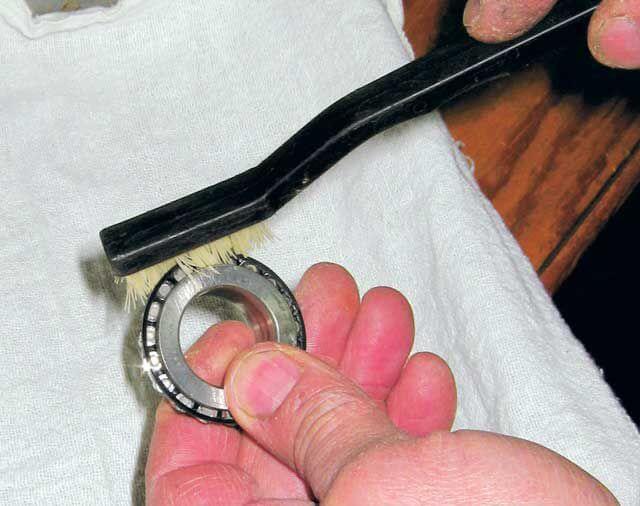

Подшипник должен высохнуть на воздухе или нужно его протереть мягкой тряпкой. Если вы используете сжатый воздух для их сушки, продуйте воздух в подшипники параллельно ролику. Что бы вы ни делали, не вращайте подшипник без смазки.

Поместите смазку в ладонь левой руки. Держите чистый подшипник в правой руке, со стороной большого диаметра, обращенной к смазке (если подшипник представляет собой шариковый или не конический роликовый подшипник, его можно уплотнить с любой стороны). Протяните подшипник на ладони, как если бы вы использовали его, чтобы стереть смазку с ладони, вращая его, когда каждый ролик становится полностью смазанным.

Когда все сделано правильно, вы увидите, как из маленького конца подшипника выкатываются кудри свежей смазки. Может потребоваться несколько итераций, чтобы добиться этого, но я упаковал тысячи подшипников таким образом, и никогда не было ни одного отказа.

Как обнаружить поломку

Для того, чтобы выявить неисправность скутера, необходимо проверять все элементы по очереди. Работоспособность любого скутера зависит от нормального функционирования таких компонентов, как компрессия, топливо и искра. Если один из элементов не работает, скутер не поедет.

Топливо может стать причиной того, что мопед не заводится, если бензин заливался давно. Как показывают исследования, от долгого нахождения в баке октановое число бензина уменьшается, то есть, его качество заметно ухудшается. Итог один: искра не воспламеняет такой бензин. Если вы знаете, что заливали топливо давно, лучше всего, старый бензин слить и на его место залить новый.

Второй причиной того, что скутер не заводится, может быть грязный фильтр – топливный или воздушный. Топливный фильтр необходим для того, чтобы очищать бензин от различных примесей, ржавчины. В двигатель должен поступать чистый бензин, поскольку от этого зависит износ многих частей мопеда.

Воздушный фильтр предназначен для очистки воздуха, который поступает в карбюратор. Его необходимо достаточно часто менять, поскольку на нем постоянно оседает пыль, грязь и т.д.

Третьей причиной того, что двигатель не заводится, может быть отсутствие искры. Проверить виноваты ли в этом свечи — проще простого. Достаточно произвести замену на новые. Если завести не удалось, и бензин при этом залит свежий, нужно искать причины глубже.
