Система питания бензинового двигателя

Форсунка

Форсунка служит для подачи топлива в цилиндр двигателя под высоким давлением в мелкораспыленном виде.

Типичная форсунка включает в себя корпус 5 с распылителем 3, направляющим штифтом 4 и накидной гайкой 2, иглу 1 распылителя со штоком б, пружину 7 с опорной шайбой, регулировочным винтом 9 и втулкой 8, колпачковую гайку 10 и топливоприемный штуцер 12 с сетчатым фильтром 11. Распылитель и игла должны быть очень точно подогнаны друг к другу. В верхней части распылителя имеются один кольцевой и несколько (чаще всего три) вертикальных топливных канала, а в нижней части — центральные входной и выходной каналы с распыляющими отверстиями. Диаметр этих отверстий составляет 0,2…0,4 мм. Игла своим нижним конусным концом закрывает выходной канал. Распылитель плотно прикрепляется к корпусу-форсунки с помощью накидной гайки. Топливный канал корпуса соединяется с кольцевым каналом распылителя через его вертикальные каналы. Правильное положение распылителя относительно корпуса обеспечивает направляющий штифт.

Топливо, подаваемое к форсунке по топливоприемному штуцеру, проходит через сетчатый фильтр и по топливным каналам корпуса  в верхней части распылителя поступает в его кольцевую полость. По достижении необходимого давления в этой полости, действующего кроме прочего на конический поясок иглы, она поднимается вверх, преодолевая сопротивление пружины. В это время открывается выходной канал, и топливо через него и распыливающие отверстия поступает в камеру сгорания цилиндра двигателя.

После прекращения подачи топлива насосной секцией ТНВД и падения давления игла снова садится в свое седло, прекращая впрыскивание топлива. Просочившееся через неплотности топливо поступает в верхнюю часть форсунки и через отверстия в винте 9 и гайке 10 по специальному трубопроводу сливается в бачок 7 для сбора топлива.

Устройство топливной системы

Все cистемы питания двигателя похожи, отличаются только способами смесеобразования. В состав топливной системы входят следующие элементы:

  1. Топливный бак, предназначен для хранения топлива и представляет собой компактную емкость с устройством забора топлива (насос) и, в некоторых случаях, элементами грубой фильтрации.
  2. Топливопроводы представляют собой комплекс топливных трубок, шлангов и предназначены для транспортировки топлива к устройству смесеобразования.
  3. Устройства смесеобразования (карбюратор, моновпрыск, инжектор) – это механизм в котором происходит соединение топлива и воздуха (эмульсии) для дальнейшей подачи в цилиндры в такт работы двигателя (такт впуска).
  4. Блок управления работой устройства смесеобразования (инжекторные системы питания) – сложное электронное устройство для управления работой топливных форсунок, клапанов отсечки, датчиков контроля.
  5. Топливный насос, обычно погружной, предназначен для закачивания топлива в топливопровод. Представляет собой электродвигатель, соединенный с жидкостным насосом, в герметичном корпусе. Смазывается непосредственно топливом и длительная эксплуатация с минимальным количеством топлива, приводит к выходу из строя двигателя. В некоторых двигателях топливный насос крепился непосредственно к двигателю и приводился в действие вращением промежуточного вала, или распредвала.
  6. Дополнительные фильтры грубой и тонкой очистки. Установленные фильтрующие элементы в цепь подачи топлива.

Чем опасен воздух в топливной системе

ТНВД и дизельные форсунки во время работы смазываются исключительно топливом, которое через них проходит. Если в системе образовалась воздушная пробка, топливо попадает в двигатель в меньшем объеме, чем нужно. Машина заводится на остатках топлива в ТНВД, но оно быстро сгорает. А т.к. топлива поступает мало и медленно, обороты начинают плавать.

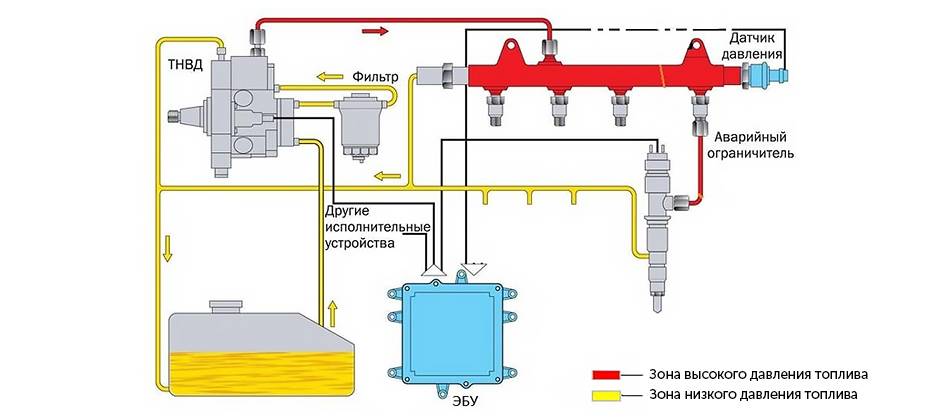

Топливная система дизелей

Насос работает всухую под огромными нагрузками — ведь ему нужно создать давление до 2500 бар. Смазочное голодание приводит к тому, что на элементах плунжера появляются задиры, металлические детали разрушаются друг о друга, в систему попадает металлическая стружка, которая изнашивает другие узлы. Причем проблема не решается, если заменить форсунки — нужно полностью удалять дизель со стружкой из системы, промывать ее.

Схема инжектора проводки ваз 2114

Вторые концы черных проводов также сведены в точки, соединенные с массой. В этом случае колодки 12 подключаются к насосу омывателя, а провода, присоединенные к насосам 13 и 14, подсоединяются к соответствующим электромагнитным клапанам. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.

А – блок фар и очистителей фар ВАЗ; Б – прикуривателя; В – монтажного блока ВАЗ, комбинации приборов, выключателя зажигания ВАЗ, очистителя ветрового стекла и других узлов электрооборудования у колодок с иным числом штекеров — порядок нумерации аналогичный ; Г – реле включения заднего противотуманного света; Д – выключатель аварийной сигнализации; Е – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Ж – плафона освещения салона.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

  1. бензиновые;
  2. дизельные;
  3. основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

  • поплавковую камеру и поплавок;
  • распылитель, диффузор и смесительную камеру;
  • воздушную и дроссельную заслонки;
  • топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

  1. с распределенным впрыском;
  2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

  • с непосредственным впрыском;
  • с вихрекамерным впрыском;
  • с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Подачи топлива с впрыском во впускной трубопровод

В бензиновых двигателях используются системы подачи топлива с впрыском во впускной трубопровод различ­ной конфигурации, работающие при типичном значении давления 300 — 400 кПа (3-4 бар).

Система с возвратом топлива

Подача топлива и создание давления впрыска осуществляется электроприводным топливным насосом (см. рис. «Система подачи топлива с впрыском во впускной трубопровод с возвратом топлива в топливный бак» ). Топливо засасывается из топливного бака и, пройдя через топливный фильтр, по топливопроводу высокого давления поступает в смонтированную на двигателе то­пливную рампу. Из топливной рампы топливо подается к форсункам. Регулятор давления то­плива, установленный на рампе, поддерживает постоянный перепад давления между топлив­ными форсунками и впускным трубопроводом независимо от абсолютного давления во впуск­ном трубопроводе, т.е. нагрузки двигателя.

Излишки топлива возвращаются в топлив­ный бак по возвратной линии, подсоединенной к регулятору давления топлива. Избыточное то­пливо, нагретое в моторном отсеке, вызывает повышение температуры топлива в топливном баке. При этом увеличивается выделение па­ров топлива. В соответствии с требованиями к защите окружающей среды пары топлива собираются системой улавливания паров то­плива. Далее они направляются в угольный фильтр для временного хранения до возврата во впускной трубопровод для сжигания в двигателе ().

Система без возврата топлива

В такой системе подачи топлива регулятор давления располагается в топливном баке или вблизи него, что исключает необходи­мость в линии возврата топлива из двига­теля в топливный бак.

Поскольку регулятор давления топлива, за счет места его установки, не связан с впуск­ным трубопроводом, относительное давление впрыска не зависит от нагрузки двигателя. Это учитывается при вычислении продолжитель­ности впрыска в блоке управления двигателем

В топливную рампу подается только такое количество топлива, которое подлежит впры­ску. Излишнее топливо, подаваемое электроприводным топливным насосом, возвращается прямо в топливный бак, не проходя длинный путь через моторный отсек. Таким образом, нагрев топлива в топливном баке и, следова­тельно, выделение паров топлива значительно ниже, чем в системах с возвратом топлива.

В связи с этими преимуществами в на­стоящее время в основном используются системы подачи без возврата топлива.

Подача топлива без возврата топлива с регулированием по потребности

В системе подачи топлива с регулированием по потребности топливный насос подает только количество топлива, требуемое в данный мо­мент времени для двигателя и необходимое для создания требуемого давления. Регулирова­ние давления топлива осуществляется блоком управления двигателем в режиме замкнутого регулирования. Текущее давление топлива регистрируется датчиком низкого давления (см. рис. «Система подачи топлива с впрыском во впускной трубопровод с регулированием по потребности» ). Это исключает необходимость в регуляторе давления топлива. Регулирование объемного расхода топлива осуществляется посредством изменения напряжения питания топливного насоса, осуществляемого специаль­ным модулем в блоке управления двигателем.

Система снабжена предохранительным клапаном, предотвращающим чрезмерное повышение давления даже после отсечки подачи топлива или выключения двигателя.

Регулирование по потребности позволяет избежать подачи избыточного топлива и, сле­довательно, свести к минимуму требуемую производительность топливного насоса. Это дает снижение расхода топлива по сравнению с системами с неуправляемым электроприводным топливным насосом. Применение таких систем позволяет в еще большей степени сни­зить температуру топлива в топливном баке.

Еще одно преимущество системы регули­рованием по потребности заключается в воз­можности регулирования давления топлива. С одной стороны, давление может быть уве­личено во время пуска горячего двигателя во избежание образования пузырьков паров топлива. С другой стороны, прежде всего, на двигателях с наддувом появляется возмож­ность впрыска как очень больших, так и очень малых количеств топлива, повышая давление топлива при полной нагрузке и снижая его при низкой нагрузке двигателя.

Кроме того, измерение давления топлива в та­кой системе дает дополнительные возможности диагностики по сравнению с другими системами. За счет учета текущего давления топлива при вычислении продолжительности впрыска обе­спечивается более точное дозирование топлива.

В топливном фильтре воздух: что делать?

Если в системе повреждены уплотнения, горючее может стекать в бак в любых местах. Часть его иногда остается в самой полости насоса (это позволяет запустить мотор), но уже спустя минуты две-пять весь насос будет полностью залит топливом. Тогда будет подсос воздуха уже в магистраль.

В самом начале нужно произвести осмотр машины снизу, затем топливный насос отключить от магистралей машины.

Удалите воздух с помощью топливного насоса, когда вы уже вскрыли топливную систему или же удостоверились, что бак совсем пустой.

Чтобы очистить двигатель-дизель, существуют топливные фильтры, различающиеся по тонкости фильтрации, своей пропускной способности. Главная функция фильтра – отделять воду, которая удаляется с помощью сливной нижней пробки.

Вверху корпуса фильтра есть насос ручной подкачки, удаляющий из топливной системы воздух. Если даже после того, как проведена прокачка системы, запуск мотора затруднен, мощность не развивается, то можно определенно сказать, что в системе произошел подсос воздуха, т.е. в топливном фильтре – воздух, о чем свидетельствуют и воздушные пузырьки воздуха в горючем.

Обнаружение места подсоса воздуха – дело несложное, т.к. обычно это происходит в месте утечки топлива. Когда подсос устранен, обязательно надо удалить из топливной системы воздух.

Для того чтобы удалить воздух из топливной системы, требуется ослабить пробки, чтобы выпустить воздух из корпуса насоса высокого давления, а затем следует прокачивать ручным насосом топливную систему до тех пор, пока оттуда не начнет вытекать топливо без содержания в нем пузырьков воздуха.

Внимание! Во время проведения процедуры по удалению воздуха аккумулятор должен быть достаточно разряжен, и все составляющие элементы топливной системы проверены на герметичность

Устройство комбинированной системы впрыска

Комбинированная система впрыска состоит из следующих элементов:

  • Система непосредственного впрыска (форсунки, топливная рампа высокого давления);
  • Система распределенного впрыска (форсунки, топливная рампа низкого давления);
  • Топливный насос высокого давления.

Такие элементы системы непосредственного впрыска, как форсунки, устанавливаются непосредственно в камерах сгорания цилиндров. Топливная рампа высокого давления поддерживает давление 20 МПа. Форсунки системы распределенного впрыска устанавливаются перед впускными клапанами в каналах впускного коллектора.

Метан и водород

Помимо пропан-бутана в качестве топлива используется природный газ —
метан, который добывается напрямую из месторождений. Оба этих вида топлива более экологичны, чем уже
упомянутые бензин и ДТ, но инфраструктура АГЗС (автогазозаправочных станций), по крайней мере
в России, развита хуже. Не стоит забывать, что баллоны, предназначенные для хранения газа, обычно
занимают место в багажнике легкового автомобиля и ограничивают его грузоподъемные возможности.
Кроме того, метан содержится в баллонах под давлением 200-250 атмосфер. Это очень взрывоопасно!
Иногда такая «экономия» может закончиться для автовладельца плачевно.

Другой не менее известный, но куда менее популярный газ — водород.
Если пропан-бутан добывается, как и бензин, при переработке нефти, то водород можно получить
намного более экологичным способом: из воды при помощи электрического тока. Такой процесс называется
электролизом. Кстати, первый известный в истории водородный двигатель внутреннего сгорания (ДВС)
получал топливо как раз таким путем: его сконструировал в начале XIX века французский изобретатель
Исаак де Риваз.

ТНВД. Устройство и принцип работы

Топливный насос высокого давления 5 предназначен для точного дозирования топлива и его подачи в форсунки 4 под необходимым давлением и в определенный момент. В рядных двигателях такой насос помещают сбоку от двигателя, на верхней половине его картера. У V-образных двигателей его устанавливают в развале цилиндров. Существует множество типов ТНВД. В частности, на дизели сравнительно небольшой мощности, предназначенные для легковых автомобилей, как правило, устанавливают ТНВД распределительного типа с одним нагнетающим плунжером-распределителем. Однако мощные многоцилиндровые дизели чаще всего оборудованы многоплунжерными насосами. Пример такого ТНВД для шестицилиндрового V-образного дизеля представлен на рисунке.

Насос состоит из корпуса 5 с крышками, шести насосных секций, механизма привода насосных секций и механизма поворота плунжеров. Каждая насосная секция включает в себя плунжер 8, возвратную пружину 11 с опорными шайбами, нагнетательный клапан 3 с седлом, пружиной и упором, а также штуцер 2 и другие вспомогательные направляющие и крепежные детали. Механизм привода насосных секций состоит из кулачкового вала 7 и роликовых толкателей 6 с регулировочными болтами. В механизм поворота плунжеров входят поворотные втулки 10 с зубчатыми венцами и зубчатая рейка 9 с втулками и ограничительным винтом. Вдоль секций в корпусе насоса высверлены два продольных канала 1 и 4, соединенных друг с другом поперечными каналами. Каждый плунжер очень точно подогнан к своей гильзе, что обеспечивает достижение высокого давления с наименьшей утечкой топлива через зазоры.

Насос работает следующим образом. Кулачковый вал приводится во вращение от коленчатого вала двигателя с помощью зубчатой передачи (угловая скорость кулачкового вала в 2 раза меньше скорости коленчатого). Вращаясь, кулачковый вал перемещает своими кулачками роликовые толкатели 6, которые поднимают плунжеры вверх.

Обратный ход толкателей и плунжеров обеспечивается возвратными пружинами. К каналу 4 подводится топливо от топливоподкачивающего насоса, предварительно очищенное в фильтре тонкой очистки.

Когда плунжер находится в нижнем положении, топливо из канала 4 попадает в образовавшуюся надплунжерную полость. При движении плунжера вверх входное отверстие закрывается, и топливо под большим давлением проходит через нагнетательный клапан, штуцер и топливопровод высокого давления к форсунке.

Нагнетание топлива происходит до тех пор, пока надплунжерная полость не соединится со сливным каналом 1 с помощью осевых, радиальных и винтовых проточек в плунжере. При постоянном ходе плунжера, определяемом высотой выступа кулачка, количество подаваемого к форсунке топлива регулируется поворотом плунжера с помощью зубчатой рейки и поворотной втулки с зубчатым венцом. Винтовая проточка в плунжере выполнена так, что по мере его поворота изменяется расстояние от края перепускного отверстия, связанного с каналом 7, до края отсечной кромки винтовой проточки. При этом длина рабочего хода плунжера, во время которого происходит нагнетание топлива, также изменяется.

Для того чтобы топливо, подаваемое в цилиндры, успевало своевременно сгорать, и двигатель развивал наибольшую мощность, необходимо при росте частоты вращения коленчатого вала несколько увеличивать угол опережения впрыскивания топлива.

Регулирование этого угла у насосов с механическим управлением обеспечивается специальной центробежной муфтой, которая устанавливается в корпусе ТНВД и пропорционально частоте вращения коленчатого вала смещает на некоторый угол кулачковый вал насоса в направлении его вращения.

Опытные водители определяют проблему завоздушивания топливной магистрали по таким признакам:

  • двигатель плохо («лениво») заводится
  • плавают обороты
  • возникают провалы в мощности
  • мотор глохнет при разгоне и под нагрузкой

Как видим, у завоздушивания топливной системы есть четкий признак: проблема выявляется не сразу после пуска мотора, а спустя пару секунд. Это происходит потому, что из-за воздушной пробки топливо недостаточно активно поступает в двигатель. Но минимальный его запас внутри насоса позволяет завести мотор. А когда остатки ДТ сгорают, на двигателе начинают плавать обороты и он даже может заглохнуть.

Причины такой беды, как правило, связаны с двумя основными факторами – возраст автомобиля и качество его обслуживания.

Будет полезно: Заблокировался ремень безопасности что делать?

Испорченные / изношенные хомуты и топливные шланги, коррозия на топливных трубках, расслоения в подкачивающем насосе, плохой или неправильно установленный топливный фильтр – все эти места нарушения герметичности топливной системы, через которые может попасть воздух.

Чтобы не допускать попадания воздуха в топливную магистраль, автопроизводители предусматривают ряд конструктивных решений. Так, для того, чтобы поддерживать стабильное высокое давление в магистрали и обеспечить эффективный забор топлива из бака, производители топливных систем Common Rail устанавливают подкачивающий электрический насос то в сам блок с ТНВД, то в топливный бак, по аналогии с погружными бензонасосами.

Другое условие нормальной смазки элементов топливной системы – регулярная проверка герметичности топливной магистрали от бака до ТНВД, включая соединения патрубков с фильтрами.

Что может сделать водитель, чтобы не допустить опасности завоздушивания?

  • следить за топливной системой, диагностировать ее на СТО
  • регулярно менять расходники и фильтры
  • выбирать хорошие фильтры
  • заправлять автомобиль на проверенных заправках
  • своевременно менять изношенные патрубки и хомуты
  • обслуживать (промывать по мере необходимости форсунки)
  • в случае неустойчивой работы двигателя – обращаться на диагностику, не затягивая с решением проблемы.

Отдельно стоит выделить рекомендацию держать топливный бак полным, не допускать езды «на лампочке».

Во-первых, такая привычка вызовет попадание воздуха в топливную магистраль – и тогда придется прокачивать всю систему подачи топлива в дизеле.

Во-вторых, на дне топливного бака со временем накапливается грязь, песок, взвеси и прочие примеси, которые при езде «на лампочке» запросто попадают в топливную систему. Узнать о том, что система страдает от мусора, владелец может по повышенному «жору» топлива и вялой динамике разгона.

  • О том, какие звуки двигателя должны насторожить водителя, читайте здесь.
  • Как не допустить “закипания” дизеля в жару, мы рассказывали здесь.

Если вы в поиске качественных запчастей для своего дизельного двигателя, проверьте наш каталог

Устройство и принцип работы инжекторной системы впрыска

Второе название систем впрыска бензиновых моторов – инжекторная. Основная ее особенность заключается в точной дозировке топлива. Достигается это путем использования в конструкции форсунок. Устройство инжекторного впрыска двигателя включает в себя две составляющие – исполнительную и управляющую.

В задачу исполнительной части входит подача бензина и его распыление. Она включает в себя не так уж и много составных элементов:

  1. Бак.
  2. Насос (электрический).
  3. Фильтрующий элемент (тонкой очистки).
  4. Топливопроводы.
  5. Рампа.
  6. Форсунки.

Но это только основные компоненты. Исполнительная составляющая может в себя включать еще ряд дополнительных узлов и деталей – регулятор давления, систему слива излишков бензина, адсорбер.

В задачу указанных элементов входит подготовка топлива и обеспечение его поступления к форсункам, которыми и осуществляется их впрыскивание.

Принцип работы исполнительной составляющей прост. При повороте ключа зажигания (на некоторых моделях – при открытии водительской двери) включается электрический насос, который качает бензин и заполняет им остальные элементы. Топливо проходит очистку и по топливопроводам поступает в рампу, которая соединяет собой форсунки. За счет насоса топливо во всей системе находится под давлением. Но его значение ниже, чем на дизелях.

Открытие форсунок осуществляется за счет электрических импульсов, подаваемых с управляющей части. Эта составляющая системы впрыска топлива состоит из блока управления и целого комплекта следящих устройств – датчиков.

Эти датчики отслеживают показатели и параметры работы – скорость вращения коленчатого вала, количества подаваемого воздуха, температуры ОЖ, положения дросселя. Показания поступают на блок управления (ЭБУ). Он эту информацию сравнивает с данными, занесенными в память, на основе чего определяется длина электрических импульсов, подаваемых на форсунки.

Электроника, используемая в управляющей части системы впрыска топлива, нужна, чтобы высчитать время, на которое должна открыться форсунка при том или ином режиме работы силового агрегата.

Виды инжекторов

Но отметим, что это общая конструкция системы подачи бензинового мотора. Но инжекторов разработано несколько, и каждая из них обладает своими конструктивными и рабочими особенностями.

На автомобилях применяются системы впрыска двигателя:

  • центрального;
  • распределенного;
  • непосредственного.

Центральный впрыск считается первым инжектором. Его особенность заключается в использовании только одной форсунки, которая впрыскивала бензин во впускной коллектор одновременно для всех цилиндров. Изначально он был механическим и никакой электроники в конструкции не использовалось. Если рассмотреть устройство механического инжектора, то она схожа с карбюраторной системой, с единственной разницей, что вместо карбюратора использовалась форсунка с механическим приводом. Со временем центральную подачу сделали электронной.

Сейчас этот тип не используется из-за ряда недостатков, основной из которых — неравномерность распределения топлива по цилиндрам.

Распределенный впрыск на данный момент является самой распространенной системой. Конструкция этого типа инжектора расписана выше. Ее особенность заключается в том, что топливо для каждого цилиндра подает своя форсунка.

В конструкции этого вида форсунки устанавливаются во впускном коллекторе и располагаются рядом с ГБЦ. Распределение топлива по цилиндрам дает возможность обеспечить точную дозировку бензина.

Непосредственный впрыск сейчас является самым совершенным типом подачи бензина. В предыдущих двух типах бензин подавался в проходящий поток воздуха, и смесеобразование начинало осуществляться еще во впускном коллекторе. Этот же инжектора по конструкции копирует дизельную систему впрыска.

В инжекторе с непосредственной подачей распылители форсунок располагаются в камере сгорания. В результате компоненты топливовоздушной смеси здесь запускаются в цилиндры по отдельности, и уже в самой камере они смешиваются.

Особенность работы этого инжектора заключается в том, что для впрыскивания бензина требуется высокие показатели давления топлива. И его создание обеспечивает еще один узел, добавленный в устройство исполнительной части – насос высокого давления.
