Замок зажигания
Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.
Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.
В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.
Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.
Почему на скутере пропал свет
Недавно приобрел новенький китайский скутер марки Racer, был полностью доволен техникой. Но с недавних пор электрика начала творить чудеса. При выключеном двигателе фары, поворотники и подсветка работают нормально. Но стоит завести двигатель всё начинает мигать как новогодняя ёлка.
Проверил мультиметром напряжение с генератора, на реле регулятора и на самом аккумуляторе – всё в порядке, напряжение присутствует. Сам аккумулятор заряжается нормально, прибор показывал оптимальные значения напряжения, недозаряда и перезаряда не было.
Что еще может вызывать подобные сбои в работе электрики при включеном двигателе?
Снимите пластик, разыщите элементы системы зажигания. Коммутатор найти несложно: это небольшая пластмассовая коробочка с разъемом, куда подходят 5 либо б проводов с изоляцией разных расцветок. Обнаружить катушку зажигания еще проще: к ней от свечи зажигания ведет высоковольтный провод (он толще других). Электромагнитный датчик и генератор расположены в двигателе, но проверить их работоспособность можно и без его разборки.
Представьте, как действует электросистема. Напряжение поступает с генератора на коммутатор и накапливается в конденсаторе. По сигналу электромагнитного датчика конденсатор мгновенно разряжается на катушку зажигания. В ней напряжение этого импульса повышается до нескольких тысяч вольт и по высоковольтному проводу, через свечной колпачок, поступает на свечу. От коммутатора или датчика к замку зажигания подходит провод – он для того, чтобы глушить двигатель: когда замок выключен, провод замкнут на «массу». Ваша задача проверить все эти цепи.
Вооружитесь цифровым мультиметром, настройте его на режим измерения сопротивления. Убедитесь, что двигатель находится в электрическом контакте с рамой скутера. Затем определите назначение проводов, подходящих к разъему коммутатора. Начните с провода «массы» (обычно он зеленого цвета) – между ним и рамой сопротивление должно быть равно нулю. К катушке зажигания подходят два провода: один соединен с «массой», другой идет на коммутатор. Посмотрите, какого цвета «коммутаторный» (найдете его в разъеме коммутатора).
Разберите «клюв» скутера. Освободите от защитного колпачка замок зажигания.
Выберите среди проводов те, что к нему подходят. Тот, что совпадает по расцветке с одним из проводов на разъеме коммутатора, и есть «глушащий» провод. Остается определить назначение двух проводов -от питающей катушки генератора и от электромагнитного датчика. Черный с красной полосой, как правило, отдатчика, другой -от питающей катушки. Чтобы убедиться, что не ошиблись, измерьте сопротивление между ними и «массой»: сопротивление датчика в 2-3 раза больше, чем у высоковольтной обмотки генератора.
Электросхема Suzuki Sepia отличается от описанной: у нее коммутатор и катушка зажигания объединены в один корпус. Тут можно проверить только провода, идущие к нему, и сопротивление обмотки генератора, которая одновременно является и датчиком.
Проверять узлы удобнее и надежнее, если станете измерять сопротивление на клеммах проводов, идущих к коммутатору. Заодно проверите и проводку: бывает, что электроцепь разорвана в ней. Если мультиметр показывает, что сопротивление одного из них равно бесконечности, то, «двигаясь» вдоль него, найдете обрыв.
«Движение» начните со свечного колпачка. Заглянув в него, убедитесь, что пружинка, установленная на контакте, не потерялась, а сам колпачок надевается на свечку с заметным усилием (если крепление ненадежное, двигатель будет работать с перебоями). Эта деталь обязательно должна быть оборудована резиновым уплотнительным кольцом – иначе в сырую погоду искра будет «убегать» на «массу».
Элементы цепи зажигания
Система зажигания — важный элемент в работе всего самоката. Он определяет искрообразование и точно рассчитанный импульс, вызывающий воспламенение топлива.
Схема зажигания скутера включает в себя множество компонентов, которые отвечают за конкретную работу.

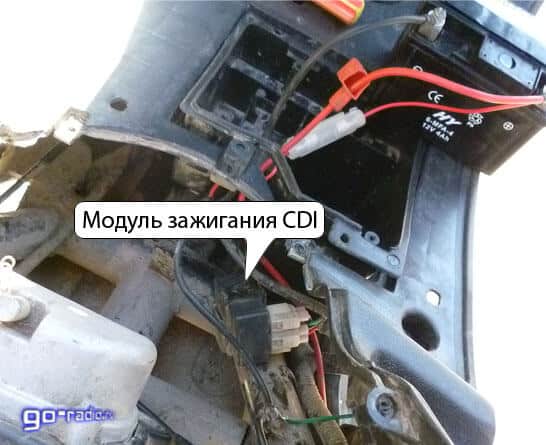

Модуль зажигания CDI
Первым в списке компонентов стоит модуль CDI. Эта аббревиатура расшифровывается как Capacitor Discharge Ignition.
Модуль коммутатора выполнен в неразборном корпусе, поэтому в случае выхода из строя его заменяют на новый. К нему подключено 5 проводов, и они проложены по всей цепи зажигания самоката.
Устройство спрятано внутри самоката и к нему нелегко. Пластиковые крышки необходимо полностью снять.
Катушка зажигания
Функция этого элемента состоит в том, чтобы подавать быстрый импульс высокого напряжения на сигнал переключения. Он идет прямо к свече зажигания, где преобразуется в искру.
Катушка находится на правой стороне самоката-китайца и прикреплена к его опорной конструкции. Его легко узнать — он выполнен в виде пластиковой бочки. С обратной стороны подключен толстый провод. Именно она передает разряд по цепи с трансформатора на свечу.
Катушка закрыта резиновым кожухом, защищающим ее от грязи и пыли.
Свеча зажигания
Его задача проста — создать искру и зажечь смесь в баллоне. В скутере используется свеча зажигания A7TS.
Его расположение скрыто от глаз, но опытные владельцы знают, где его найти. Следуя высоковольтному кабелю, вы доберетесь до блока цилиндров и крышки свечи зажигания.
Резиновая прокладка защищает контакт от случайного электрического повреждения. Вы можете удалить его, потянув на себя с небольшим усилием. Не рекомендуется слишком сильно тянуть шнур — может сломаться колпачок.
Отвинтите свечу зажигания торцевым ключом. После его снятия проверьте цвет и состояние контактов. Показателем хорошей работы двигателя является коричневый цвет без следов нагара. Отклонение от нормы говорит о неисправности карбюратора.
Стартер
Стартер используется для легкого запуска двигателя скутера без использования педали акселератора. Стартер расположен в центре скутера, рядом с двигателем. Чтобы его открыть, необходимо удалить декоративный пластик.
Стартер подключается через реле стартера, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом резервуаре и соединен тремя трубками.
Индикатор напрямую подключен к датчику. Оба питаются стабилизированным током от выпрямителя. В случае проблем с индикатором проверьте подключение к цепи.
Напряжение подается только при включенном зажигании.
Реле поворотов
Выключатель используется для управления поворотными огнями. После закрытия кнопки реле отправляет импульсы тока с частотой 1 Гц.
Устройство находится под приборной панелью. Чтобы заменить реле, снимите пластиковую крышку.
Схема легко переключается. В случае поворота направо напряжение подается по синему проводу, который управляет соответствующими лампочками. Левое положение переключателя замыкает серую шину на оранжевую шину.
Двойные фонари в приборной панели подключаются параллельно проводам указателей поворота. Они указывают на то, что на определенной стороне самоката горит свет.

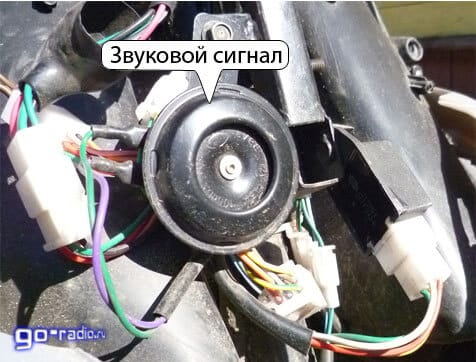

Звуковой сигнал
Назначение звукового сигнала всем понятно. На самокате он находится возле реле ограничителя.
Звуковой сигнал приводится в действие выключателем зажигания постоянного тока и приводится в действие кнопкой на рулевом колесе скутера. Компонент неразрушаемый, поэтому в случае выхода из строя его полностью заменяют.
Чистка карбюратора
Перед тем как настроить карбюратор на скутере 2т или 4т, следует тщательно прочистить механизмы системы. Для этого можно воспользоваться одним из двух способов. В первом случае карбюратор промывают бензином и продувают его компрессором. Оборудование должно иметь насадку в виде заостренного наконечника.
Если подходящей техники под рукой нет, можно приобрести специальную жидкость для промывки карбюратора. С ее помощью легко прочищаются все каналы, детали и элементы. Жидкость находится в баллончике. Поэтому она подается внутрь под давлением. Этот принцип способствует тщательной продувке даже узких каналов.
Высушивать внутренние системы после промывки не нужно. Просто собирают системы в обратном порядке. Далее можно производить настройку.
Скорость, дальность и зарядка
На «вооружении» Xiaomi Mi Electric Scooter 3 находятся бесщёточный мотор постоянного тока номинальной мощностью 300 Вт и литий-ионный аккумулятор емкостью 7650 мАч. Электросамокат может ехать в одном из трех режимов на выбор:
- P (пешеход) – максимальная скорость не превышает 5 км/ч, запас хода составляет 30 км;
- D (стандартный) – «потолок» скорости достигает 20 км/ч, а «дальнобойность» насчитывает ≈25 км;
- S (спортивный) – максимально двухколесник способен развивать 25 км/ч, преодолевая без подзарядки до ≈20 км пути.
Когда уровень заряда батареи опускается ниже 20%, то максимальная скорость электросамоката начинает уменьшаться, а когда на индикаторе отображается значение 2% — происходит отключение мотора.
Кроме того, двухколесник имеет спящий режим, который запускается в случаях, если заряд аккумулятора составляет менее 30%, а сам транспорт при этом не эксплуатируется 10 дней.
Как подключить коммутатор на скутере
09 май 2012, 22:21
тиристор — любой на 600вольт, можно больше)): 1-т1 2-т2 3-G резисторы: р1- 200-220оМ(можно поиграться с ограничителем, этот отвечает за максимальные обороты) р2- 5кОм р3- 2.5кОм конденсаторы: с1 -50v 10mф(полюсной) с2 — 22нф с3 — 1мф 400-600 вольт диоды любые кремниевые: 1N4001(к примеру)
стоимость изготовления не превышает 100 рублей. лично собрал 5 таких девайсов, сразу работает не нуждается в настройке.
P.S. если кому-то надо разобрать залитый блок — обращайтесь, разберу и нарисую схему
09 май 2012, 23:06
вот схема которая у тебя.
а вот такие схемы(в разных вариациях) стоят на мопедах подороже.
в них заложена система опережения зажигания(если интересно расскажу подробней)если вместо него поставить твою схему ехать толком не будет.
а бывают блоки DC-CDI питание на 12вольт в тех-же корпусах и теми-же разъёмами.
09 май 2012, 23:57
10 май 2012, 00:05
10 май 2012, 00:37
10 май 2012, 00:54
только не надо его копировать,он копейки стоит. если хочешь поконструировать,возьми за основу автошное зажигание. журнал радио 12.2002г.стр 33
10 май 2012, 17:03
10 май 2012, 17:33
10 май 2012, 17:59
10 май 2012, 20:39
10 май 2012, 22:09
10 май 2012, 22:12
Каждому — свое. &-92&-63о-о3-47 Спасает не любовь, а секс и рок-н-ролл! (с) ГЗ
ремонт иномарочной мототехники, сварочные, токарные, питейные работы.
10 май 2012, 22:31
10 май 2012, 23:31
11 май 2012, 07:25
11 май 2012, 09:09
11 май 2012, 10:31
А я в чиподипо программатор взял. На днях получил уже, вчера проверил. AVR-ISP500. А то старенький через LPT не хавает уже ATmega & ATtiny. Да и к нет-ноут-буку фиг подключишь. Сейчас одну штучку для NS-ки доделаю, и тогда хочу збацать CDI на нее с DC преобразователем и изменяемым УОЗ. Естесственно на микроконтроллере. Да и для CB1 есть моск с установленным уже Atmel, поэкспериментировать хочу.
А простейший коммут на скут приходилось даже чуть ли не в полевых условиях на скрутках собирать. И никуда не делся, работал. Не идеально, правда заводился, тиристор наш 2У202Н был, он по управлению тупой, как три за. пы в кучу!
11 май 2012, 10:54
12 июн 2021, 22:02
работает примитивно:для запуска и холостых используется транзистор,открывается он отрицательным импульсом датчика. при достижении рабочих оборотов (
2200 настраивается переменным резистором),напряжение датчика начинает открывать тиристор положительным импульсом. отличие от сложных схем — переключение ступенькой.
How do you charge an electric scooter battery?
These are the universal steps to charging your electric scooter battery:
- use only the scooter’s original charger
- insert the charger in the power outlet
- insert the charger head into the charging port of the scooter
- wait until the battery is fully charged (every scooter will have different ways of indicating this)
- remove the charger head from the charging port of the scooter
- finally, unplug the charger from the power outlet first
Check your scooter’s manual for precise instructions. If no specific instructions are included in your manual, follow these tips in the exact order specified. If your scooter’s manual includes different instructions, those from the manual should take precedence.
Always try to use the scooter’s original charger that came with it, or the same model bought from the same manufacturer. If using a different charger, make sure it uses the same voltage (V) and charge (Ah). Otherwise, you risk degrading your battery faster.
Make sure to check out the full guide to charging your electric scooter for tips that even most manuals don’t include.
How often should I charge my scooter battery?
Charge your battery whenever it’s around 15% full or less. The only rule is to not let your battery discharge completely, as that wears it out faster. If you are storing your scooter for a longer time, charge the battery to around 60% at least once a month.
How long does a scooter battery charge last?
For regular rides, electric scooter charges will last 2 hours on average, and can last between half an hour and 6 hours or more. If riding at maximum speed, the charge will last about 50 minutes on average, between just a few minutes up to 2.5 hours depending on the model. However, a more useful metric is the range of the scooter, which is 28 mi / 46 km on average, and varies between 4 and 93 mi / 7 and 150 km.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…
Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
Устройство электронного зажигания скутера
Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.
Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.
Коммутатор
У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.
Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.
