Чистка форсунок своими руками

Что представляют из себя форсунки

Форсунки являют собой конструкцию, которая распыляют воздушно-топливную смесь во внутрь цилиндров двигателя. Небольшое отверстие, через которое происходит впрыск, обычно закрывается тонким игольчатым клапаном, который иногда могут называть по-разному.

Постоянно находясь под воздействием высоких температур, пропуская сквозь себя не всегда хороший бензин, имеющий в своем составе разного рода добавки и смолы, которые способствуют появлению налета на поверхности игольчатого клапана.

Этот налет нарушает нормальную работу иглы, теряется ее герметичность, что приводит к попаданию топлива в цилиндр даже тогда, когда этого происходить не должно.

Гарь, которая образовывается со временем с наружной стороны сопла, становиться помехой на пути топливной смеси в камеру сгорания, что приводит к недостаточному попаданию бензина в камеру, а также деформации формы факела, который образовывается при сгорании топлива.

Основные способы чистки инжектора

Сегодня существует несколько вариантов очистки инжектора со снятием и без снятия форсунок, отличающихся они по принципу действия и эффективности:

  • Применение автомобильной химии (специальных средств). Этот способ хорош доступностью, ведь автомобильные магазины насыщены множеством типов жидкостей для восстановления форсунок. Как почистить инжектор таким способом? Достаточно выбрать подходящий вариант, добавить средство в топливный бак (с учетом инструкции производителя), заправиться и продолжать эксплуатировать машину. В чем особенности, плюсы и минусы метода, рассмотрим ниже.
  • Использование возможностей ультразвука. Этот вариант является более совершенным и высокотехнологичным, поэтому дает лучший результат. Сложность в том, что работы производятся на дорогостоящем оборудовании, которое имеется только в специализированных мастерских. Принцип действия основан на применении ультразвука. Если сравнивать с другими способами очистки инжектора, эта методика наиболее безопасна и эффективна.
  • Химический метод (промывка). Этот вариант очистки хорош тем, что он охватывает форсунки и топливную систему в целом. Здесь применяется специальный стенд для промывки, который подсоединяется к топливной системе машины. Перед выполнением работы бак с горючим отключается. В итоге промывочная жидкость чистит регулятор давления, клапана впуска, форсунки и даже топливную рампу. ФОТО 6 Но существует много способов почистить инжектор (форсунки) химическим методом в домашних условиях.

Некоторые варианты самостоятельной промывки инжектора предлагаемые водителями.

Как почистить в домашних условиях

  1. Жидкость для промывки инжекторов смешивается с бензином в отдельной ёмкости (пропорции этой смеси указываются на ёмкости с промывочной жидкостью и зависят от марки жидкости).

    Смесь для промывки готовится в отдельной ёмкости

  2. Капот автомобиля поднимается. Переходник на шланге, идущем от вакуумного усилителя тормозов к впускному коллектору, отсоединяется.

    Шланг, соединяющий вакуумный усилитель тормозов и впускной коллектор в Mercedes-Benz 190 (W201)

  3. В спринцовку набирается приготовленная ранее смесь и под сильным давлением заливается в шланг (на первый раз достаточно одной спринцовки).
  4. В течение 15 минут никаких действий не предпринимается (необходимо дать жидкости максимально проникнуть в топливную систему).
  5. По истечении 15 минут двигатель автомобиля заводится. Чтобы он не заглох, педаль газа регулярно нажимается, так чтобы скорость вращения коленвала не падала ниже 2500 оборотов в минуту.
  6. Как только залитая ранее смесь будет выработана и двигатель окончательно заглохнет, в шланг вливается новая порция смеси и двигатель вновь заводится.
  7. Процедура повторяется до тех пор, пока вся приготовленная смесь не будет израсходована.

Видео: Как очистить своими руками не снимая на Opel Zafira

Варианты очистки

Промыть форсунки можно несколькими способами, первый и самый примитивный – это собрать небольшой стенд для промывки форсунок.

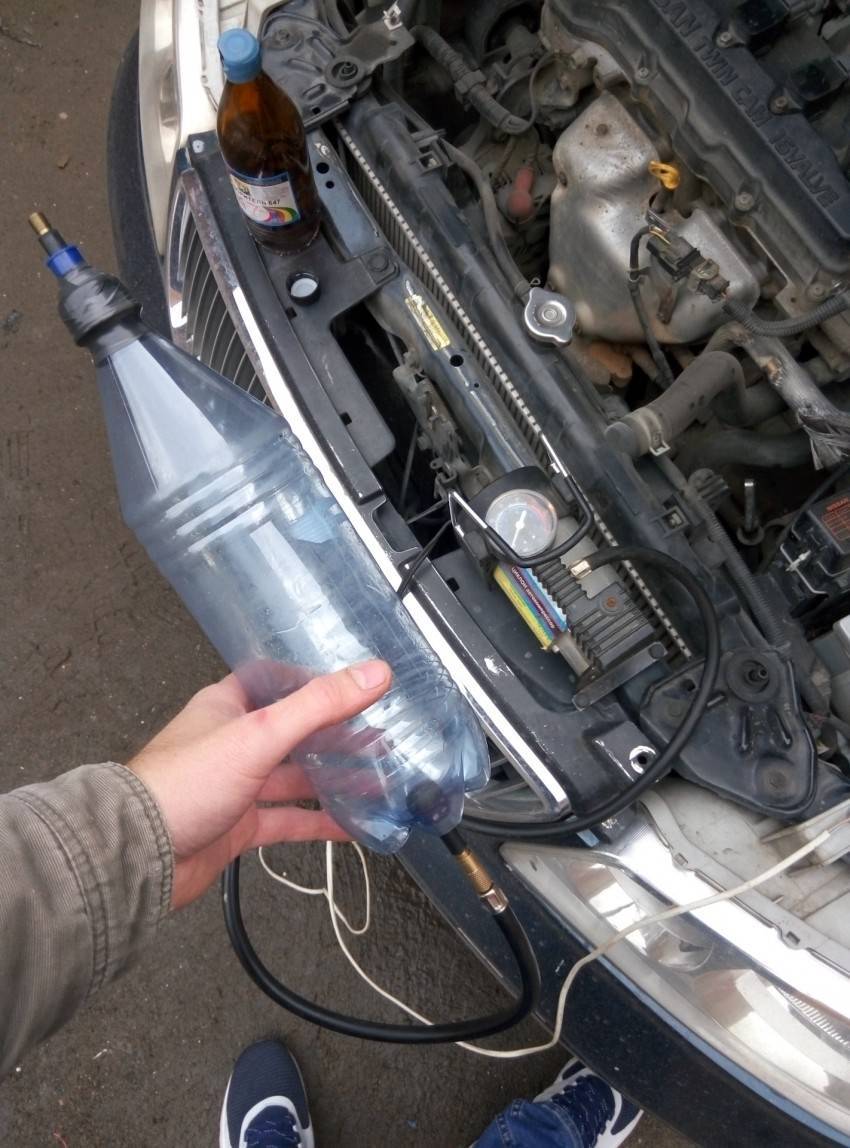

Теперь можно приступить к сборке. Возьмем бутылку и проделаем в ней два отверстия, в крышке и в днище. Желательно использовать 13-ти миллиметровое сверло. В дырки вставляем ниппели, а в крышку устанавливаем ниппель с выкрученным вентилем.

Берем шланг и надеваем на ниппель без вентиля, и закрепляем его при помощи стяжки. С другой стороны шланга необходимо установить топливный фильтр и закрепить стяжкой.

Здесь нужно заполнить бутылку специальным очистителем. В среднем хватает 1-го литра жидкости для двухлитрового мотора. Теперь необходимо прогреть машину и заглушить ее, после этого необходимо сбросить давление в топливной магистрали и отключить от форсунок.

Отключаем от питания топливный насос, а обратку в бак нужно тоже отключить. Берем собранное устройство и подключаем к форсункам. На второй ниппель необходимо подключить компрессор дабы создать давление в бутылке, около 3 атмосфер.

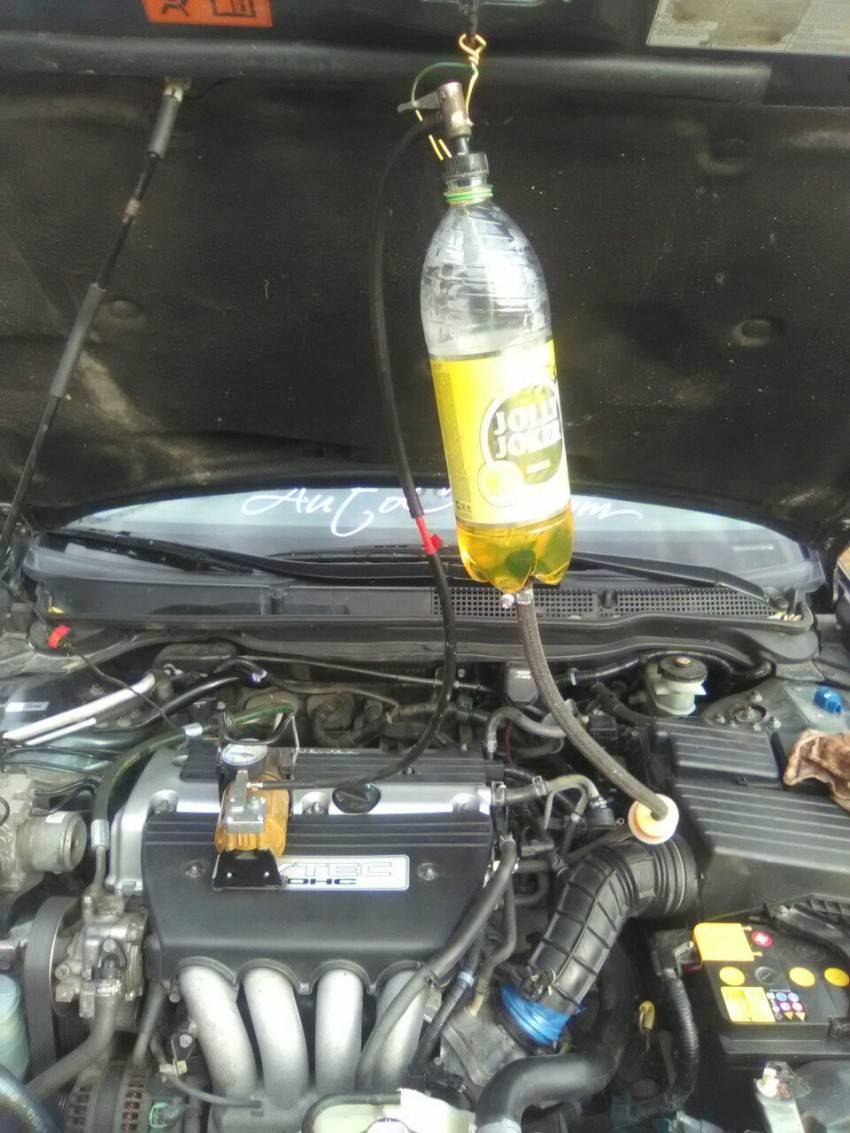

Оставляем бутылку в подвешенном состоянии и идем заводим машину. Теперь двигатель работает на очистителе, а после 15 минут необходимо выключить двигатель, немного подождать, дабы жидкость начала въедаться в форсунки отслаивая всю грязь, и наконец снова завести автомобиль и дождаться пока бутылка полностью будет без жидкости.

Наконец отключить устройство и собрать систему подачи топлива обратно, в исходное состояние. В целом, вот такая схема для промывки форсунок очень проста в сборке и исполнении, а результатом вы точно останетесь довольными.

Как промыть инжектор?

  1. Что такое инжектор
  2. Способы промывки
  3. Химическая промывка
  4. Ультразвуковая очистка

Двигатель вашего авто стал плохо работать, снизилась его мощность, но при этом существенно вырос расход топлива? Если так, то виной всему проблемы с инжектором, его засорение, вызванное скоплением различных отложений. Менять устройство не имеет смысла, достаточно лишь выполнить его очистку. И пусть данная операция достаточно сложная, но всё же, промывка инжектора своими руками, вполне по силам даже для начинающих автовладельцев. Итак, приступим.

Что такое инжектор

Инжектор – это электромагнитный клапан, посредством которого происходит дозированное впрыскивание порции топлива в цилиндры двигателя, каждый из которых имеет свой инжектор. По мере эксплуатации, вместе с парами испарённого бензина, на стенках форсунок образуется осадок, превращающийся в твёрдый налёт после выключения двигателя. Со временем он полностью забивает форсунки.

В какой-то степени, справиться с проблемой позволяют добавки и присадки, имеющиеся в бензине, но этого недостаточно. Рекомендуется, каждые 40000 – 50000 км пробега, проводить процедуру очистки, что не только продлит срок эксплуатации, но и обеспечит эффективную работу инжектора.

Способы промывки

На сегодняшний день используются следующие способы промывки:

  • Химический;
  • Ультразвуковой.

Перед выполнением процедуры, рекомендуется демонтировать агрегат, что позволит провести более качественную его очистку.

Химическая промывка

Данный вариант промывки проводится посредством специальной присадки, добавляемой напрямую в топливный бак авто. Благодаря этому методу, осуществляется двойная промывка – как самого инжектора, так и всей топливной системы. Для проведения подобной чистки потребуется:

  • 2 топливных шланга;
  • 2 клеммы;
  • 3 хомута;
  • 2 крепления типа «крокодил»;
  • Провод с двумя проволоками, длиной 1,5 м;
  • Топливный насос;
  • Ёмкость для чистящего средства;
  • Само промывочное средство;
  • Изолента.

Все работы проводятся в такой последовательности:

  • Отсоединяется топливный насос, и снимаются все имеющиеся топливные шланги;
  • Устанавливаются на их место те топливные шланги, которые были подготовлены, и фиксируются посредством хомутов;
  • Снимается топливный насос с аккумулятора, с использованием имеющихся проводов и клемм;
  • Одевается шланг для подачи топлива;
  • Подключаются клеммы к бензиновому насосу, после чего, он опускается в ёмкость с промывочной жидкостью. Важный момент – не стоит экономить на чистящем составе – лучше купить один раз, но подороже, чем проводить операцию повторно, подвергая себя совершенно ненужному риску испортить инжектор;
  • Запускается двигатель на холостом ходу, примерно на 15 минут;
  • На 10 минут отключается двигатель, после чего процедура повторяется, всё на те же 15 минут, но уже с переменными оборотами. Оставшаяся в системе жидкость уйдёт вместе с выхлопными газами, поэтому не стоит особо переживать по данному поводу;
  • Устанавливаются все ранее демонтированные элементы на место.

https://youtube.com/watch?v=_5PadxAN3sw

Ультразвуковая очистка

Суть данного метода заключается в погружении забитых форсунок в специальную ультразвуковую ванну, которая наполнена промывочной жидкостью. Технология подобной очистки достаточно проста – под действием лопающихся пузырьков воздуха, возникает кавитационный эффект, благодаря которому, жидкость проникает во все отверстия очищаемой форсунки. Преимущество данного метода заключается в возможности точной регулировки силы воздействия, а также в том, что с его помощью может быть удален даже устоявшийся налет.

Подобный метод может быть использован и при очистке керамических форсунок, достаточно хрупких и не поддающихся химическому воздействию.

По окончании процедуры, рекомендуется проверить все фильтры и кольца, укрепив их при необходимости.

Заключение

Вот, пожалуй, и всё, что имеет отношение к самостоятельной очистке инжектора. Процесс этот достаточно длительный и трудоёмкий, требующий не только определённых знаний, но и усидчивости, внимательности и, конечно же, терпения. Впрочем, назвать данную процедуру неосуществимой нельзя. Попробуйте, и у вас обязательно получится.

Когда делать промывку инжектора?

Обычно техническая документация от автопроизводителя содержит информацию о среднем пробеге, после которого стоит приступать к прочистке форсунок.

Опытные механики установили, что использование топлива такого качества, вынуждает владельцев авто проводить чистку форсунок инжектора примерно после десяти тысяч километров пробега.

Признаки загрязнения инжектора

  1. с трудом запускается двигатель;
  2. отсутствие стабильности работы мотора;
  3. увеличение расхода бензина;
  4. случаи детонации;
  5. двигатель теряет мощность.

Данные симптомы могут появляться по причинам, не связанным с распылителями, поэтому не стоит торопиться с их заменой. Во-первых, стоит проверить, как происходит процесс распыления бензина, а во-вторых, попробовать сделать самостоятельную промывку детали.

Схема устройства инжектора

Способы чистки

Чтобы удалить ненужные частицы из подающего бензин устройства, используют два способа: один основан на ультразвуке, другой на жидкостной обработке.

При первом методе, внутрь ванночки с очищающим средством, кладется требуемый объект. Далее ультразвуковая обработка образует микровзрывы (кавитацию) по всему объему жидкости, что приводит к эффективному очищению детали от грязи.

При промывке жидкостью, специальные дорогостоящие инструменты не требуются.  Привести прибор в порядок можно в гаражных условиях, т. е. промыть форсунки своими руками. Суть заключается в удалении грязи методом промывания засора чистящим средством под действием давления.

Причины

Причинами ухудшения работы форсунок становятся отложения на них. Результат — неправильное распыление бензина, поскольку форсунка полностью уже не закрывается. Фильтр не может удержать весь объем вредных веществ. Поэтому инжектор загрязняется постепенно. И прежде, чем водитель осознает сложность перебоев в двигателе, уже необходима прочистка.

Если двигатель тяжело запускается, а неполадки уже диагностируются в холостом режиме, то проблемы с форсунками очевидны. Дополнительно может проваливаться педаль газа. Двигателя работает не так мощно, а авто разгоняется значительно хуже.

На форсунки оказывают воздействие высокие температуры. Как следствие образуются смолы, загрязняющие инжектор. Следует учитывать, что к подобному исходу приводит любой бензин, поскольку тяжелые углеводороды содержатся во всех его марках. Разница лишь в том, что при использовании бензина худшего качества промывку придется проводить намного раньше.

Существуют такие этапы в неполадках форсунок:

  • при малом загрязнении до 10% ухудшаются показатели инжектора. И хотя топлива расходуется на несколько литров больше, двигатель продолжает работать в нормальном режиме.
  • При среднем загрязнении ухудшение показателей возрастает до 20%. Расход топлива продолжает увеличиваться, а в работе двигателя уже заметны перебои. Машина тяжело разгоняется, а из выхлопной трубы идет неприятный запах.
  • При сильном загрязнении наполовину хуже работает инжектор. Несколько цилиндров перестают функционировать. Появляются звуки хлопков, вызванные неполадками в воздушном фильтре.

Большинство автолюбителей предпочитают промывать форсунки через 100 тысяч км. Однако более оптимальным решением будет проводить данную процедуру через 20-30 тысяч км. Особенно рекомендуется делать промывку накануне зимы.

Как почистить инжектор самостоятельно: лучшие способы

Теперь рассмотрим методы очистки форсунок, которые могут использоваться в условиях гаража и дадут ожидаемый результат.

Первый способ очистки форсунок (на примере ВАЗ-2110)

Работа выполняется по следующему алгоритму:

  • Заведите мотор, после чего достаньте предохранитель питания бензонасоса. Это необходимо, чтобы уменьшить давление в магистрали подачи топлива. Двигатель заглохнет сам;
  • Отбросьте клеммы от распылителей, а также две шланги (беспроводную и реверсивную);
  • Открутите планшет с форсунками и демонтируйте уплотняющие кольца.

Теперь можно чистить инжектор. Для выполнения работы потребуется промывочная жидкость для карбюратора и приспособление, позволяющей продуть состав через форсунку под давлением.

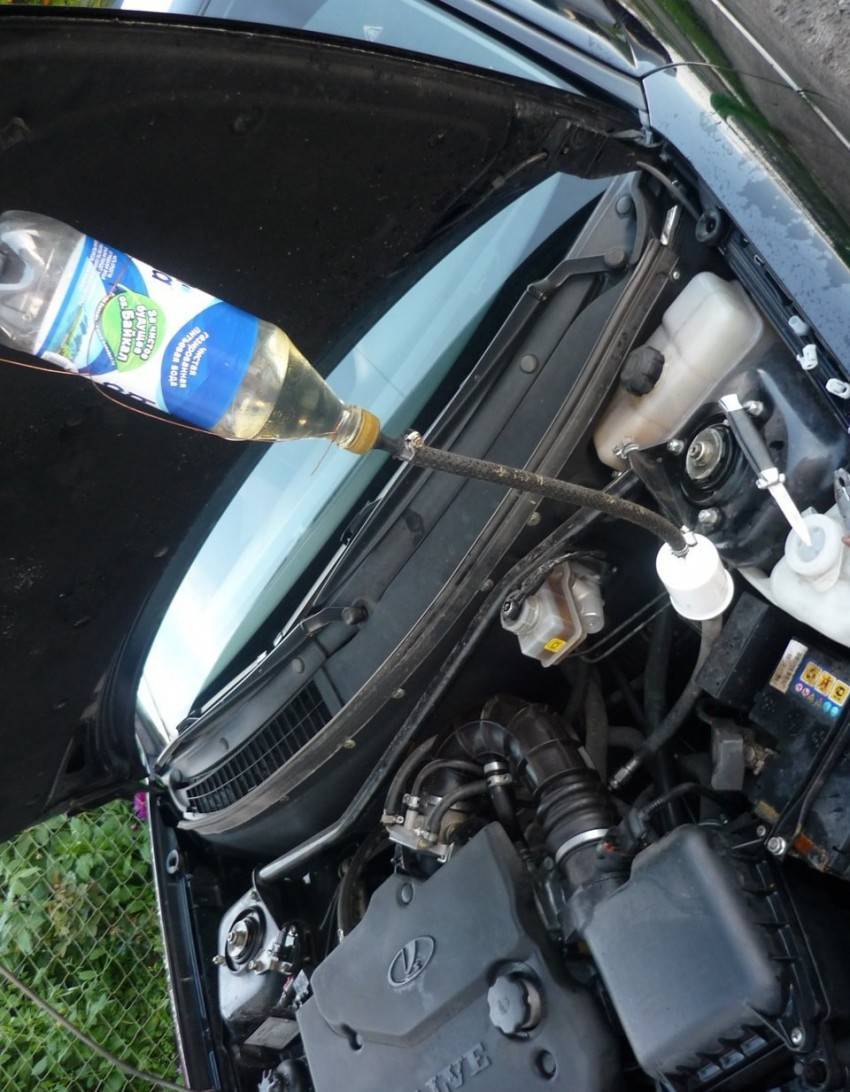

Как вариант, допускается применение пластиковой бутылки, объединенной с отверстием на входе форсунки, а также тарой, наполненной жидкостью для очистки. Теперь подведите пару проводов от АКБ к клеммам распылителя инжектора.

Далее размыкайте и замыкайте цепь, чтобы добиться закрытия и открытия форсунки соответственно. В этот момент через сопло проходит промывочная жидкость под большим давлением. По заявлению автовладельцев уже через 3-6 заходов удается добиться оптимального распыла. Если почистить инжектор не удалось, его необходимо заменить.

Второй способ (на примере Мазда 5)

Появление нагара на свечах, копоть на клапанах и днище поршней, а также снижение мощности двигателя свидетельствует о необходимости промывки системы.

Для этого потребуется:

  • Жидкость WYNNS, которая позволяет очистить топливную систему и не менять после этого свечи;
  • Шланги и хомуты;
  • Крокодилы для фиксации.

Далее алгоритм такой:

  • Собирайте установку для очистки. При этом трубка от насоса к рампе должна быть короче на 28 см, чем обратка. Это необходимое условие, ведь применяемые трубки являются двухслойными, поэтому плохо гнуться.
  • После подготовки системы требуется демонтировать реле бензонасоса (находится в предохранительной коробке, что в двигательном отсеке).
  • Чтобы найти подход к трубке обратки, потребуется демонтаж крепления планки электропневмоклапанов. Отведите деталь немного назад и снимите оригинальный маздовский шланг. Далее наденьте хомут.
  • Для снятия трубки подачи демонтируйте резиновую гофру, объединяющую блок заслонки дросселя и воздушный фильтр.
  • Снимите электропневмоклапан системы рециркуляции ОГ.
  • Надавите слева и справа на фиксатор и демонтируйте подающий шланг. Далее наденьте трубку для подачи с подготовленного устройства.
  • Верните на место и натяните гофру. Далее залейте в банку 0,5 л жидкости, включите электрический насос, заведите мотор и дайте ему выработать весь имеющийся состав на ХХ. На это уходит 10-15 минут. Чтобы ускорить процесс, отбросьте питание от катушек зажигания и прокрутите стартер, подав жидкость в цилиндры.
  • Остается почистить узлы после отмачивания. Для этого требуется залить 0,5 литра чистой жидкости и дать мотору поработать под различными нагрузками.
  • Соберите все по обратному алгоритму. Внимательно подойдите к качеству подключения шлангов (течи быть не должно).

Как почистить форсунки с помощью их снятия (способ №3)

Для выполнения работы потребуется жидкость для очистки карбюратора, кнопка без фиксации, 5-кубовый шприц, провода с четырьмя клеммами и блок питания от зарядки.

Чтобы почистить инжектор действуйте так:

  • Вставьте тонкую трубку в выход шприца (сделайте уплотнение, чтобы она плотно держалась);
  • С другой стороны шприца наденьте форсунку;
  • Соберите схему. В один из проводов блока питания врежьте кнопку, которая была подготовлена до начала работы;
  • Подключите клемм к форсунке и включите питание зарядное в розетку. Жмите несколько раз на кнопку и убедитесь, что форсунка открывается при подаче питания;
  • К другой стороне тонкой трубки, выходящей из «сопла» шприца, подключите крышку баллона. Место скрутки можно чем-то уплотнит;
  • Жмите несколько раз на кнопку распылителя, после чего 2-3 раза на кнопку. Под выход форсунки предварительно подставьте прозрачную емкость, чтобы иметь возможность проанализировать качество распыления.
  • Повторите процедуру столько раз, сколько это необходимо.

Самостоятельная очистка

Когда автовладелец замечает, что дизельный двигатель начинает проявлять характерные признаки загрязнения распылителей, сразу же возникает закономерный вопрос касательно правильных дальнейших действий.

Не все и не всегда хотят обращаться к специалистам и платить большие деньги за услуги автосервиса. Они пытаются найти альтернативный и более доступный вариант.

Если говорить о самостоятельном решении вопроса, то здесь есть только один способ. Он подразумевает использование специальных химических веществ или просто присадок. Они заливаются в топливный бак, а машину можно продолжать эксплуатировать в обычном режиме.

Промывочные жидкости смешиваются с топливом, а потому за счёт работы насоса поступают к форсункам, где распыляются внутрь камеры сгорания. Сами химические вещества с чистящими свойствами сгорают и выходят вместе с выхлопом, но предварительно успевают пробить закупоренные отверстия форсунок.

Hi-Gear Jet Cleaner

Автомобилистов закономерно интересует, чем будет лучше промыть форсунки своего дизеля и каким средствам отдать предпочтение. Тут очевидными фаворитами будут проверенные и хорошо себя зарекомендовавшие жидкости, выпускаемые ведущими производителями.

Но автовладельцы должны учитывать одну крайне важную и даже ключевую особенность

Выбирая себе жидкость, предназначенную для промывки форсунок в составе дизельного двигателя, принимайте во внимание их текущую степень загрязнения. Нельзя воспринимать присадки как панацею от всех болезней форсунок

Они могут справиться с загрязнениями, но только с незначительными. Когда двигатель наглядно демонстрирует, что распылители забились очень сильно, жидкость вряд ли поможет. Даже самая качественная.

Сами сотрудники автосервисов отмечают, что качественные присадки действительно помогают. Но их эффективность проявляется на начальных стадиях загрязнений. Промывочные средства рекомендуется использовать в большей степени в качестве профилактических мероприятий, направленных на недопущение сильного закупоривания форсунок. Они могут поддерживать распылители в хорошем рабочем состоянии, максимально оттягивая момент, когда потребуется обратиться за профессиональной чисткой.

Практика наглядно показывает, что заливка хорошего дизельного топлива в сочетании с периодическим применением присадок даёт превосходный результат. Вам может никогда и не потребуется проводить ультразвуковую или стендовую промывку устройств подачи топлива.

Ещё важно строго следовать инструкциям конкретного производителя и не злоупотреблять присадками. Чем больше средства выше нормы вы зальёте, тем выше вероятность столкнуться с обратным эффектом

Повышенная концентрация автохимии в топливном баке приводит порой к непредсказуемым последствиям.

Если же дозировано заливать качественные средства, то вы получите от этого лишь преимущества, и ваш дизельный мотор точно не пострадает.

Снятие рампы

На этом приспособление для промывки готово и можно приступать к разборке и снятию форсунок. Чтобы их извлечь, придется снимать топливную рампу.

Рассмотрим мы все это на примере автомобиля ВАЗ-2110 с 8-клапанным двигателем.

Для этого понадобиться:

  • Набор ключей рожковых;
  • Отвертки плоские, крестовые;
  • Набор шестигранников.

Последовательность работ такова:

  1. Сбрасываем давление в топливной рампе. Один из простейших способов для этого – отсоединить проводку от бензонасоса и завести двигатель. В процессе работы он выберет весь бензин, полностью сбросив давление. Держать мотор заведенным нужно пока он не заглохнет, после чего его еще раз следует попробовать завести, если он не запустится, можно приступать к дальнейшим работам.
  2. Далее отсоединяем патрубок воздушного фильтра, проводку рампы, регулятора холостого хода, датчика ДПДЗ, патрубок от регулятора давления топлива. Дополнительно можно снять трос акселератора.
  3. Рожковыми ключами откручиваем топливные трубки, идущие к рампе. Под место их соединения желательно положить ветошь, поскольку в рампе еще может оставаться немного бензина.
  4. Откручиваем болт прижимной пластины топливных трубок.
  5. При помощи шестигранника откручиваем два болта крепления рампы.
  6. Аккуратно тянем рампу верх (по оси форсунок). При этом придется приложить усилие, поскольку форсунки в своих посадочных местах сидят достаточно плотно. После этого отводим рампу немного в сторону.
  7. Чтобы снять форсунки, вначале отсоединяем от них проводку. В рампе они удерживаются при помощи фиксаторов, которые нужно извлечь. Для этого плоской отверткой эти фиксаторы сдвигаем вдоль рампы, после чего его можно будет снять.
  8. Вытаскиваем форсунку. В рампе она сидит плотно, поэтому извлекаем ее при помощи легких покачиваний. Чтобы не перепутать местами элементы лучше извлекать и промывать их по очереди.

На двигателях других автомобилей снятие топливных элементов для промывки может проводиться несколько по-другому. Но суть остается та же – необходимо снять рампу, чтобы извлечь элементы.

Самостоятельная процедура в домашних условиях

Сегодня автомобилисты часто интересуются вопросом, как промыть форсунки в домашних условиях. В магазинах продают огромное количество химических средств и специальных жидкостей, которые предназначены для очистки инжектора. Но они не гарантируют успешный результат работы. В отдельных случаях возможно ещё более сильное загрязнение. Существует один универсальный способ, который поможет в домашних условиях выполнить чистку форсунок на стенде

От мастера требуется аккуратность, внимание и последовательное выполнение работы

Материалы для очистки:

  • резиновый патрубок тормозной системы (при отсутствии можно использовать эластичные или гибкие трубки);
  • двухжильный электрический провод;
  • лампа накаливания мощностью в 12 В;
  • пластиковый хомут-стяжка (нужно подготовить несколько штук с запасом);
  • изолента;
  • кнопка или рычаг переключения.

Рекомендуется купить новые уплотнительные кольца, потому что старые могут не обеспечить достаточный уровень герметичности. Все эти материалы обойдутся недорого, поэтому представленный способ можно считать малозатратным. Для этого потребуется изготовить стенд для чистки форсунок своими руками.

Изготовление приспособления

Приспособление, которое используется для промывки форсунок, имеет несложную конструкцию и состоит из двух частей. Необходимо взять гибкую трубку (отрезается наконечник из металла вместе с резьбой) или тормозной шланг. На другую сторону надевают форсунку, потому что показатель внутреннего диаметра шланга подходит для плотной насадки.

На другом конце, откуда отрезался металлический наконечник, делают подачу раствора. Берут пластиковую трубку, которая поставляется в комплектации со средством для промывки. Её вставляют внутрь металлического наконечника. Для обеспечения максимальной герметичности, нужно взять пробку из-под вина, вырезать полоску, свернуть её в тонкую трубочку, присоединить к наконечнику. Она должна сидеть максимально плотно.

Эта конструкция используется для присоединения баллона, где есть специальная чистящая жидкость. Через второй край подключают форсунку.

Электрическая часть

Чтобы сделать специальное устройство, необходимо использовать два провода. Они будут подавать питание на форсунку, когда будут выполняться очистительные работы. Питание осуществляется через АКБ. Чтобы не сжечь обмотку катушки, контролировать напряжение, необходимо вмонтировать лампу накаливания.

Снятие рампы и промывка

Когда приспособление и электрическая часть будут готовы, можно начинать разбирать и снимать форсунки с автомобиля. Для их извлечения необходимо использовать топливную раму. Для работы нужно подготовить следующие инструменты:

  • рожковые ключи;
  • плоские и крестовые отвёртки;
  • шестигранные ключи.

Сначала сбрасывается давление внутри топливной рампы. Проводка от бензонасоса отсоединяется и заводится двигатель. Во время работы мотор выбирает бензин, сбрасывает рабочее давление. Автомобиль должен работать, пока двигатель самостоятельно не заглохнет.

Отсоединяют патрубок воздушного фильтра, проводку рампы, регулятор холостого хода, датчики, патрубок, который отвечает за давление топлива внутри системы. Рекомендуется дополнительно демонтировать трос акселератора. Рожковыми ключами снимают топливные трубки, которые ведут к рампе. На их место накладывают ветошь, потому что в этой части может остаться бензин.

Откручивается болт прижимной пластины возле топливной трубки, крепление рампы. Для снятия форсунок необходимо отключить электрическую проводку. Она крепится с использованием фиксаторов, которые предварительно извлекают плоской отвёрткой. После этого извлекается форсунка лёгкими покачиваниями. Чтобы не перепутать порядок их размещения, можно делать специальные обозначения или делать промывку по очереди.

Для промывки обязательно извлекают уплотнительные кольца, которые расположены на корпусе и области распылителя. Процедура проделывается аккуратно, чтобы не повредить детали. Нужно подсоединить конец шланга к форсунке, зафиксировать его хомутом. Далее подключают баллон с промывочным средством. К выводам форсунки присоединяют электрические провода

Важно не путать полярность, чтобы они не вышли из строя. Теперь можно приступать к подключению устройства к АКБ

Создают небольшое давление внутри шланги, нажимают на распылитель баллончика. Кнопкой на электрической платформе включают форсунку, после чего она распыляет жидкость. Чистка проводится до того момента, пока поток не станет равномерным. По такой технологии делают чистку всех форсунок и устанавливают их на прежнее место.

Промывка топливных форсунок

Прежде чем начать промывку, необходимо при помощи силиконовой трубки герметично соединить баллончик с промывочной жидкостью с форсункой. Герметичность нужна, поскольку средство должно поступать в инжектор под давлением.

Один конец трубки соединяется с баллончиком, при необходимости диаметр сопла баллончика наращивается до совпадения с внутренним диаметром шланга. Сделать это можно с помощью изоленты. При отсутствии сопла диаметр добавляется трубке, идущей в комплекте со средством.

Другой конец силиконового шланга надевается на ту сторону форсунки, которая вставляется в рейку. Благодаря эластичности трубки сложностей обычно не возникает.

Для промывки необходимо, чтобы к инжекторам поступал электрический импульс. Для этой цели используются провода. Но придется совершить некоторые манипуляции, благодаря которым электричество будет поступать импульсно.

Один из проводов разрезается и дополняется кнопкой, которая будет замыкать цепь, подавая импульс на инжектор и открывать его. Для замыкания цепи кнопка нажимается, для прекращения подачи электричества – отпускается. Второй провод остается без изменений.

Не имеет значения, какой из проводов вы будете подключать к «+», а какой – к «-» АКБ, служащей источником питания.

Имейте в виду, что мощность АКБ составляет 12 В, в то время как форсунке достаточно 9 В. В связи с этим не стоит слишком долго подавать на нее электрический импульс, это может вызвать расплавление внутренней проводки инжектора.

Одним концом провод соединяется с АКБ, другим – с коннектором топливной форсунки

Обратите внимание на отметки «+» и «–» на корпусе инжектора. Соблюдайте полярность аккумулятора и форсунки.

Прежде чем приступить к чистке топливных форсунок, необходимо демонтировать с элементов резиновые уплотнители, съемный фильтр-сетку, а также удалить с инжекторов наружные загрязнения. Не допускайте попадания промывочного средства на резиновые элементы, они могут деформироваться.

Теперь необходимо разместить элементы чистящей установки и заняться промывкой инжекторов. На фото видно, как они должны располагаться.

Процесс чистки имитирует работу инжекторов, однако впрыскивается внутрь не топливоздушная смесь, а средство для промывки.

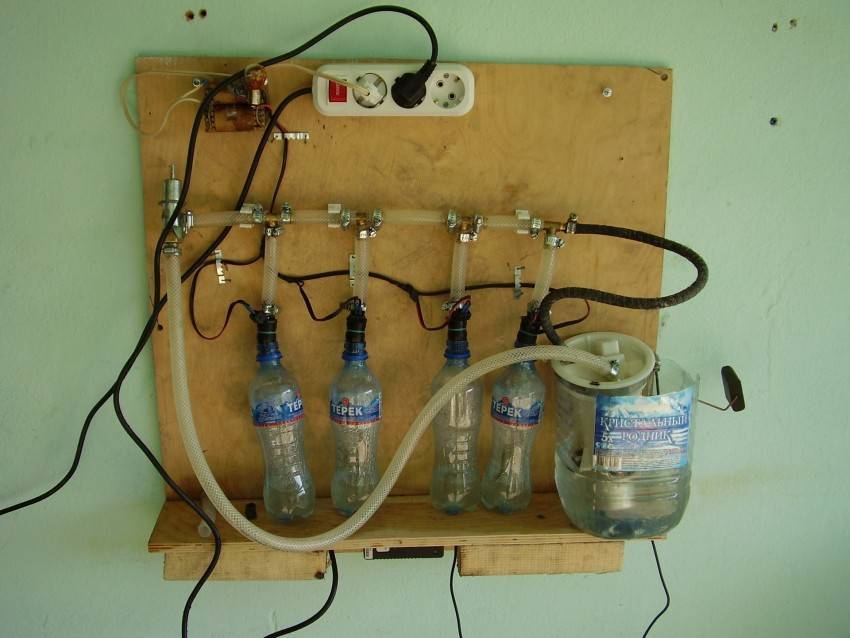

Промывочная жидкость под давлением поступает в форсунку и остается внутри до момента открытия инжектора. Подав электрический импульс форсунке, необходимо нажать на кнопку для ее открытия. После открытия элемента, средство под давлением будет распыляться с обратной стороны.

Посмотрите, равномерно ли происходит распыл. Процедуру чистки необходимо выполнять до тех пор, как струя не будет распыляться равномерно. Если он изначально имел правильную форму, значит, инжекторы не были загрязнены.

Чистка каждой топливной форсунки выполняется в течение 2-3 минут с короткими промежутками. После промывки всех инжекторов необходимо повторить процедуру. Во время чистки инжекторов, промывочная жидкость, оставшаяся в первом из них, будет разъедать оставшиеся отложения, следовательно, при повторной промывке они удалятся.

После того как чистка топливных форсунок закончена, необходимо собрать все элементы в обратном порядке. При нормальном состоянии резиновых уплотнителей, их нужно обработать смазкой и поставить на место. При признаках износа их следует заменить. Деформированные элементы могут вызвать протечки горючего или пропускать воздух в топливный коллектор.

Собрав двигатель, нужно включить зажигание, чтобы активировать на несколько секунд топливный насос и поднять давление в системе питания (заводить авто не нужно). Зажигание следует включать несколько раз, нагнетая давление. После этого проверяется, нет ли протечек в топливной системе. При их отсутствии можно запускать силовой агрегат. Чаще всего чистку топливных форсунок проводят одновременной с промывкой дроссельной заслонки.

Периодичность промывки

Распылитель для прямого впрыска горючего в цилиндр – устройство достаточно надежное и при использовании качественного бензина безотказно служит порядка 100-120 тыс. км пробега. Но поскольку с качеством топлива на постсоветском пространстве всегда были проблемы, то признаки загрязнения мелких отверстий в форсунках проявляются значительно раньше:

Здесь перечислены явные признаки того, что пора срочно почистить форсунки по причине высокой степени загрязнения. Но промывка после длительного интервала (более 50 тыс. км) может привести к негативному результату и замене этих деталей, к чему нужно быть готовым.

Преждевременный износ распылителей происходит так: из-за грязи, долгое время набивавшейся под клапан, в его деталях образуется выработка. После удаления этой грязи, играющей роль своеобразного уплотнителя, форсунки теряют герметичность и начинают протекать при выключенном двигателе, хотя на ходу ведут себя хорошо. Из-за этого мотор тяжело заводится (особенно в жаркую погоду), а масло в картере разжижается стекающим туда бензином, то есть, одна «болезнь» сменяется другой. Выход один – поменять распылители.

От попадания в подобную ситуацию вас убережет профилактическая промывка инжектора, выполняемая с периодичностью 1 раз в 5-20 тыс. км пробега. Но при появлении перечисленных выше признаков обязательно пройдите диагностику на станции технического обслуживания. Следует убедиться, что барахлят именно форсунки, а не вышел из строя какой-то датчик.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
