Распространенные поломки и их причины

Частая неисправность
– это выход из строя подшипника. Он изнашивается ввиду большого пробега авто
(обычно через 100 тысяч километров), но не стоит исключать и ускоренный износ.
Сюда можно отнести неправильное натяжение ремня, попадание масла или антифриза
на поверхность ремня.

Следующая поломка – это уплотнения, а
именно сальник. Он выходит из строя из-за некачественного антифриза без
присадок. Сальник «дубеет» и больше не задерживает жидкость внутри системы. Антифриз
попадает не только на ремень, но и на подшипник, вымывая из последнего смазку.

Неправильная установка или брак креплений.
Водяная помпа может плохо прилегать к блоку мотора из-за неровной привалочной
поверхности (грязь, коррозия на металле), либо быть изначально кривой
(заводской брак, что не редкость среди дешевых заменителей). В итоге шкив
вращается с перекосом, нагружая больше подшипник и съедая ремень. Реже
несносность обнаруживается после попадания авто в ДТП.

Еще одна причина неисправности помпы –
это применение герметика для устранения течи радиатора.

Состав данного средства не только забивает
каналы теплообменника, но и прилипает на крыльчатку насоса.

Антифриз медленно циркулирует в
системе. Если вовремя не сделать промывку, вскоре потребуется замена помпы.

Причина, о которой владельцы могут
даже и не догадываться – это качество антифриза. Помпа во время работы должна
смазываться. Если качество антифриза приближено к воде, вскоре придут в
негодность сальники, а затем и подшипники. Негативно влияет на состояние насоса
и образование коррозии. Качественные антифризы имеют пакет смазывающих и
антикоррозионных присадок, что положительно виляет на ресурс помпы.

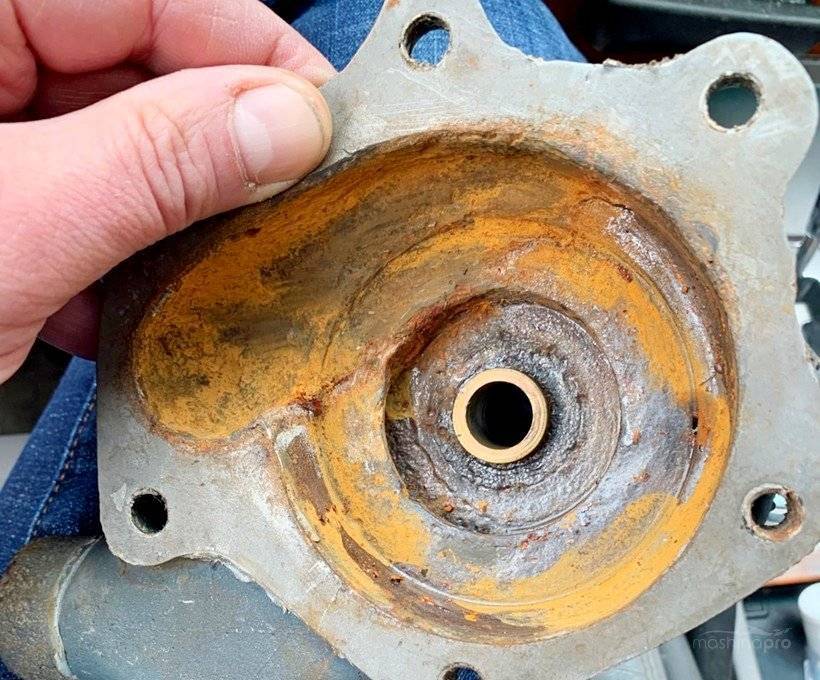

Коррозия на корпусе помпы
Использование некачественного антифриза приводит к появлению коррозии

Установить помпу это просто

Во многих регионах вода из-под крана, к сожалению, не пригодна для питья, и без бутилированной воды не обойтись. Если кулер занимает много места или не посилен для семейного бюджета, то хорошей альтернативой будет помпа, которая просто устанавливается на 19-литровый бутыль. Таким насосом для воды смогут пользоваться даже дети.

Как собрать помпу для бутилированной воды

В стандартной комплектации помпа состоит из:

  • основного насосного элемента (если его разобрать, то внутри будет гофрированная камера с пружиной, за счет сжимания и разжимания которой и происходит забор воды)
  • трубок для забора воды (обычно их три)
  • носика
  • защитного колпачка
  • щеточки для чистки трубок (ершик)

В зависимости от производителя укомплектованность продукта может отличаться.

Инструкция, как собрать помпу, достаточно проста, здесь всего несколько действий:

  • Как правило в коробке должны быть перчатки, все процедуры нужно выполнять ими.
  • Первое, что нужно сделать, — установить носик для воды в насос до щелчка.
  • Затем собираем трубочки, которые состоят из трех секций. Они составные, поэтому проблем возникнуть не должно.
  • Далее узким концом вставляем получившуюся трубу в основание насоса. Предварительно рекомендуется опустить конец трубки в кипяток, это позволит герметично соединить трубку и помпу.

Все. Помпа готова к бою.

Как установить помпу на бутыль с водой. Рекомендации по использованию

Здесь тоже ничего сложного. Бутыль освобождается от термоколпачка и пробки. Собранный механизм нужно поместить на горлышко, надавить с усилием, пока не услышите характерного щелчка и зафиксировать гайкой (она уже имеется на основании помпы).

Особенность насоса в том, что когда начинаете качать, вода какое-то время «думает», а только после нескольких нажатий начинает идти через краник. В конце процесса происходит то же самое, но уже в обратном порядке: то есть прекратить качать нужно немного заранее, иначе вода перельется через край посуды. Это не критичная особенность, привыкнуть к которой будет несложно.

Минус только в том, что нужно накачивать вручную (с кастрюлей или чайником это не совсем удобно). И насос выдает строго определенную порцию воды, то есть полстаканчика не получится налить.

Санитарная обработка помпы в домашних условиях

Перед тем как менять насос в обязательном порядке необходимо вымыть руки. Посуда не должна касаться носика помпы, а уж тем более не стоит пить воду прямо из носика.

При каждой смене бутыли нужно промывать все детали насоса проточной водой и просушивать. Если этого не делать, то во влажной среде легко могут размножиться микробы, о чем будет свидетельствовать слизкий желтоватый налет.

Раз в 2-3 месяца проводите полную санитарную обработку помпы (к кулеру это тоже относится) по инструкции:

  • Разобрать насос, отсоединив трубки и носик.
  • Промыть в 40-градусной воде, используя средство для посуды, после чего замочить все детали в дезинфицирующем растворе (250 г лимонной кислоты на 2 литра воды) на полчаса.

Лимонная кислота поможет справиться и с налетом, если он успел образоваться.

Для установки бутыли с водой нужно выбрать затененное место с температурой не выше 20°C (на воду не должны попадать солнечные лучи).

Механическая помпа для воды — один из самых популярных и доступных способов для розлива бутилированной воды. В интернете в основном только положительные отзывы

Чтобы не разочароваться в покупке, особое внимание нужно обратить на пластик механизма, он должен быть выполнен из качественного прочного пластика без запаха

Принцип работы самовсасывающего вихревого насоса

Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.

После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.

На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.

Помпа Словарь автомеханика

Volkswagen Passat 1.9 tdi Бортжурнал реставрация Водяного насоса

Помпа, она же водяная помпа двигателя автомобиля — это насос создающий принудительную циркуляцию охлаждающей жидкости в системе охлаждения ДВС. Предназначается водяной насос для организации круговорота антифриза или другого состава в системе охлаждения. Неисправность помпы ведет к серьезному нарушению внутреннего теплового режима двигателя, из-за чего он довольно быстро «закипает».

Доводить до этого нельзя, поэтому чтобы удостовериться, что помпа двигателя работает, нужно периодически слушать и осматривать мотор, чтобы вовремя выполнить ремонт или замену вышедшего из строя узла.

Конструкция водяной помпы

Устройство помпы в большинстве автомобилей очень похожее, особенно это касается отечественных машин. И искать, где находится помпа, долго тоже не придется, так как она приводится в действие ремнем ГРМ и располагается возле радиатора.

Конструктивно помпа выглядит следующим образом: в крышке крепится вал. На него насажена крыльчатка, движение которой инициирует перемещение жидкости в системе. С другой стороны вала монтируется приводной шкив, и в некоторых моделях автомобилей еще вентилятором. Через ремень ГРМ и приводной шкив на вал передается энергия вращения двигателя, вал приводит в действие крыльчатку и вся система работает.

Устройство помпы.

Между корпусом и крыльчаткой монтируется сальник, с износом которого связаны многие проблемы помп. Если этот сальник плохой, антифриз или тосол постепенно просачивается в полость к подшипникам, вымывая их смазку. Из-за этого подшипники начинают работать гораздо громче и быстро изнашиваются, что ведет к заклиниванию помпы.

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто, особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя. Причин поломки может быть несколько, среди них:

  • износ узлов устройства, в том числе старение сальника;
  • изначально низкое качество помпы;
  • непрофессионально выполненный ремонт.

Если система остается герметичной, но помпа не инициирует циркуляцию по ней жидкости, это приводит к повышению температуры двигателя, о чем будут свидетельствовать показания датчика на приборной панели. Непродолжительная езда в таком режиме приведет к закипания радиатора или заклиниванию двигателя.

При возникновении течи помпы нужно как можно быстрее предпринять действия по её устранению.

Другим признаком поломки помпы является течь антифриза в зоне ее установки. Если протечка не очень сильна, это не так страшно, поскольку циркулирующая в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать. Но все же при обнаружении такой поломки лучше всего сразу ее устранить, ведь течи имеют свойство увеличиваться в интенсивно эксплуатируемых двигателях.

Распространенные поломки водяной помпы

Видов поломок, по которым водяная помпа может выйти из строя, не очень много, что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.

поломка крыльчатки; ухудшение крепления крыльчатки на валу; заклинивание подшипника; ухудшение плотности соединений из-за вибраций двигателя, ведущее к просачиванию охлаждающей жидкости.

Ремонт водяной помпы

Помпа двигателя является ремонтопригодным разборным узлом. Здесь есть возможность заменить как весь механизм, так и отдельные его элементы, например подшипники. То, что помпа автомобильная не обязательно должна заменяться полностью, не может не радовать, поскольку это позволяет существенно удешевить ремонт. Правда, доступ к этому узлу для его частичной или полной разборки бывает затруднен. Так, в некоторых моделях автомобилей для этого необходимо частично откручивать подушки двигателя, работая снизу из смотровой ямы. Очень часто замена помпы производится при каждой второй замене ремня/цепи ГРМ, но при возникновении симптомов неисправности водяного насоса меняют и раньше, все зависит от качества детали и уровня выполнения работы при предыдущей смене привода ГРМ и самой детали.

Связанные термины

Автомобильная помпа: внутри всё просто

Сам по себе водяной насос мотора довольно прост. Возьмём, для примера, отечественный автопром, где помпы имеют очень схожую конструкцию вне зависимости от марки и модели. Обычно этот узел состоит из таких запчастей:

  • корпус;
  • вал;
  • крыльчатка;
  • приводной шкив;
  • сальник;
  • подшипники.

В корпусе специальной формы устанавливается вал – главный элемент. С одной стороны на валу закреплён приводной шкив, который контактирует с ремнём ГРМ и от него получает энергию вращения, а с другой у него – крыльчатка, создающая циркуляцию антифриза по системе.

Отдельного внимания заслуживает сальник. Его задача предотвращать просачивание охлаждающей жидкости в полости, где находятся подшипники. Так как сальник имеет тенденцию к износу, рано или поздно антифриз попадает к подшипникам и находит выход из насоса, и об этом мы поговорим далее…

Можно ли отремонтировать деталь?

На подавляющем большинстве машин устанавливается неремонтируемая помпа охлаждения двигателя. При желании автолюбитель сможет ее снять и разобрать, но поменять сальник и подшипник вряд ли получится, поскольку данных запчастей нет в продаже. Исключение – классические модели «Жигулей» и ряд других моделей авто, для которых производятся ремонтные комплекты.

Водяные насосы принято менять в сборе. Причем сама замена не составляет большой сложности – очистили посадочное место от старой прокладки, нанесли герметик и прикрутили новый насос. Наиболее трудоемкая часть процедуры – это разборка узла ГРМ с выставлением меток, снятием шкивов и заливкой / опорожнением системы охлаждения. Если у вас недостаточно опыта в ремонте автомобилей, лучше доверить работу мастерам станции техобслуживания.

Устройство центробежного насоса

Помпа зачастую устанавливается в передней части бензинового и дизельного силового агрегата. Решение оснащается двумя типами привода. Механический привод наиболее распространен. Механизм устроен так, что усилие передается от коленвала или распределительного вала силовой установки. Для этого используется ременная передача. Электрический тип привода основан на использовании электродвигателя, который дополнительно имеет собственную систему управления. Помпа системы охлаждения имеет ряд конструктивных элементов:

  • корпус;
  • вал;
  • подшипник;
  • рабочее колесо (крыльчатка);
  • сальник насосной камеры;
  • прокладка;

Насос охлаждающей жидкости является насосом центробежного типа. В процессе работы помпа способна создать давление в системе охлаждения на приблизительной отметке около 1-й атмосферы. Такого давления вполне достаточно для того, чтобы точка кипения антифриза в системе сдвинулась вверх на 20 градусов по Цельсию.

Конструктивно насос ОЖ состоит из рабочего колеса, которое закреплено на валу со шкивом. Данное колесо может также иметь название «крыльчатка». Вся конструкция заключена в отдельном корпусе. Корпус помпы изготавливают из чугуна, а также можно встретить изделия из литого алюминия или магниевых сплавов. Встречаются и более удешевленные версии, когда отдельные элементы насоса изготовлены из пластмассы. В корпусе помпы имеются особые каналы, по которым реализован подвода и отвод охлаждающей жидкости к крыльчатке.

Корпус насоса жестко фиксируется на блоке цилиндров двигателя, а между блоком ДВС и корпусом помпы размещается специальная уплотнительная прокладка. Стоит понимать, что важную роль в работе помпы играет качественная герметизация насоса и наилучшее уплотнение. Именно указанная уплотнительная прокладка не позволяет вытекать охлаждающей жидкости из насоса в том месте, где помпа соединяется с рубашкой охлаждения двигателя. Там, где вал выходит из корпуса насоса, дополнительно установлен сальник помпы. Данные решения надежно герметизируют устройство и уплотняют стык корпуса насоса и блока, тем самым эффективно предотвращается утечка охлаждающей жидкости из корпуса.

Статья в тему: Как проверить помпу на автомобиле без снятия водяного насоса

За принудительную циркуляцию жидкости в системе отвечает рабочее колесо в корпусе насоса. Колесо выполнено так, что имеет специальные лопасти особой формы. Именно по этой причине колесо называют крыльчаткой, которая закрепляется на валу привода.

Приводной вал фиксируется в корпусе на подшипниках, которые отвечают за вращение вала. На противоположной стороне приводного вала установлен приводной шкив, который приводится в действие механическим способом от двигателя или отдельным электромотором.

Признаки неисправности помпы

Простота конструкции водяного насоса обеспечивает ему отличные показатели по надежности и длительности срока эксплуатации. Но неисправности с этим узлом все же бывают, поскольку в конструкции используются элементы, которые являются «слабым» местом насоса. Ими являются подшипники и сальник. При эксплуатации нередко подшипники изнашиваются, что приводит к появлению люфтов. Это сразу же сказывается на герметичности сальника. Но и сам резинотехнический элемент в процессе эксплуатации может получить повреждения.

Видео: Признаки неисправности помпы. Выбор помпы ВАЗ. Устройство помпы Ваз НИВА

https://youtube.com/watch?v=4aqFBj9vKfQ

Основными признаками износа помпы:

  1. Подтекание охлаждающей жидкости со стороны водяного насоса.
  2. Появление сторонних шумов при работе мотора.
  3. Визуально заметный люфт при работающей установке.

Все эти признаки и дают изношенные подшипники и поврежденный сальник. Бывают и другие неисправности, которые встречаются гораздо реже. Среди них – повреждение крыльчатки в результате химических процессов, происходящих в результате постоянного контакта с антифризом, появление трещин на корпусе, чрезмерный износ рабочих поверхностей шкива или зубчатого колеса.

Отметим, что водяная помпа – один из узлов силовой установки, который ремонту не подвергается. Все составные элементы садятся в корпус путем запрессовки, поэтому узел является неразборным, и в случае появления признаков износа, помпа просто заменяется. При этом обязательной замене подлежит также и прокладка. Единственное, можно поменять только шкив, и то, если он крепится к оси при помощи болтового соединения.

Поверхностные и погружные виды

Поверхностный насос монтируют снаружи колодца. Со дна выводится труба и подходит к оборудованию, которое качает воду. Значительный плюс такой модели в том, что он прост в установке и в обслуживании. Благодаря этому в случае выхода его из строя не приходится прибегать к помощи специалистов.

Главные минусы этих насосов:

  1. Малый запас мощности.
  2. Применение вентилятора в качестве инструмента для охлаждения, тогда как погружные справляются с перегревом при помощи окружающей их воды.
  3. Ограниченная функциональность.

Погружные модели подразделяются на ординарные и глубинные. Отличаются они максимальной глубиной погружения. Плюсы изделий погружного типа в простоте охлаждения и том, что они не замерзают зимой. Устройство водяного насоса такого типа, его ремонт и обслуживание довольно проблематичны, но частота, с которой приходится прибегать к их использованию, довольно низкая.

Из чего состоит охлаждающая система мотора?

  • Радиатор,
  • Верхний шланг радиатора,Нижний шланг радиатора,
  • Помпа,
  • Термостат,
  • Электрический вентилятор,
  • Термо-таймер,
  • Радиатор.

Радиатор является наиболее важной частью механизма охлаждения. Охлаждающая смесь, прошедшая через двигатель, прокачивается через трубки радиатора и охлаждается в течение следующего цикла

Шланги радиатора

Система охлаждения мотора имеет несколько резиновых шлангов, которые перемещают жидкость из одного места в другое. Эти шланги радиатора необходимо заменить, прежде чем они станут хрупкими и треснутыми.

Помпа

Водяной насос прокачивает охлаждающую жидкость через систему. В большинстве двигателей насос оснащен ременным приводом, за исключением некоторых гоночных автомобилей, которые используют электрические водяные насосы.

Термостат

Автомобильный двигатель не всегда поддерживает одинаковую температуру и его запуск в холодную погоду занял бы целую вечность, если бы он оставался при одинаковой температуре. Термостат контролирует поток охлаждающей жидкости через систему охлаждения, а охлаждающая жидкость охлаждает двигатель. Термостат действует как клапан, который контролирует поток охлаждающей жидкости. Внутри находится воскообразное вещество, которое размягчается при определенном температурном пороге, открывая клапан и позволяя охлаждающей жидкости свободно течь.

Электрический вентилятор

Современные автомобили имеют вентилятор для основного или дополнительного охлаждения. Если автомобиль движется медленно, чтобы создать достаточный поток воздуха для охлаждения двигателя, вентилятор всасывает воздух через радиатор.

При этом вентилятор может быть механическим (приводится в движение от вращения двигателя) и создавать силу для перемещения воздуха через радиатор в жарких условиях или во время стоянки автомобиля. Система имеет датчик, который определяет повышение температуры антифриза и дает команду вентилятору работать.

Охлаждающая жидкость

Это транспортное средство, которое отводит тепло от двигателя через охладительную систему в атмосферу. Свойства антифриза становятся важными в холодную погоду – ведь если использовать простую воду, она быстро замерзнет, расширится и повредит множество компонентов.

Водяной насос

Этот компонент способствует циркуляции антифриза по всей системе. Чаще всего водяной насос приводится в движение цепью, либо ремнем газораспределительного механизма двигателя), но вместо этого на некоторых автомобилях установлен водяной насос с электронным управлением.

Двигатель

Двигатель имеет несколько внутренних проходов и портов, через которые идет охлаждающая смесьь, поглощая тепло и отводя его. Антифриз выходит из блока цилиндров/головки двигателя через различные шланги, которые переносят охлаждающую жидкость к другим частям системы.

Сердечник нагревателя

Это еще один компонент, имеющий множество мелких ребер, которые рассеивают тепло. Однако это тепло используется для обогрева пассажирского салона (если это необходимо), и поступает в кабину через вентилятор/двигатель вентилятора.

Датчики

Система охлаждения обычно имеет два датчика: датчик температуры антифриза и измеритель уровня охлаждающей жидкости. Датчик температуры контролирует тепло охлаждающей жидкости и обнаруживает перегрев. Измеритель уровня контролирует количество антифриза в системе (если оно падает слишком низко, это может привести к перегреву).

Также система охлаждения также имеет различные трубки, которые помогают переносить охлаждающую жидкость от одного основного компонента к другому с конечной целью поддержания температуры двигателя в безопасном рабочем диапазоне (и предотвращения повреждения двигателя).

Профилактика неисправностей

Итак, учитывая критические последствия выхода из строя автомобильного гидронасоса, каждый автовладелец должен проводить своевременные профилактические работы. Этот список небольшой. Самое главное – придерживаться рекомендаций автопроизводителя по плановой замене:

  • Тосола. Причем качеству данного вещества нужно уделять много внимания;
  • Водяного насоса;
  • Ремня ГРМ (полного комплекта с натяжными и направляющими роликами, количество которых зависит от модели мотора).

Немаловажным фактором является должный уровень ОЖ в бачке. Этот параметр легко контролировать благодаря соответствующим отметкам на резервуаре. При возможности лучше исключить попадание посторонних веществ в магистраль ОС (например, при появлении течи в радиаторе некоторые автомобилисты заливают в бачок специальные вещества, создающие плотный слой внутри контура). Чистая система охлаждения мотора не только предотвратит поломку помпы, но и обеспечивает качественное охлаждение ДВС.

В завершение обзора предлагаем посмотреть короткое видео о помпе двигателя:

Что такое помпа? Признаки неисправности помпы. Замена помпы и ремня грм.

Watch this video on YouTube

Принцип работы водяного насоса

Главной составляющей водяного насоса, осуществляющую основную работу, является ротор или рабочее колесо (крыльчатка). Как правило, ротор делают из стали, меди или чугуна. Состоит он из двух дисков, соединенных друг с другом. Между ними находятся изогнутые лопатки, идущие от центра к краям. Изгиб направлен против оси вращения самого колеса. В центре колеса имеется горловина (отверстие), диаметр которой равен диаметру патрубка, через который происходит всасывание воды или любой другой жидкости. Патрубок и колесо имеют плотное соединение, чтобы лопатки имели контакт с поступающей водой. Лопасти ротора расположены так, чтобы не допустить протекание жидкости в щели, а свободное место было лишь в дисковых желобах.

Роторы бывают нескольких типов:

      • Открытого (открытые лопасти, расположенные на одном диске);
      • Закрытого;
      • Штампованного;
      • Клепанного;
      • Литого.

Ротор открытого типа отличается от закрытого размещением лопастей на одном диске и не имеют покрывающий. Открытый тип роторов используют для перекачки очень густых жидкостей и суспензий при низком давлении, т.к. такие лопасти легко чистить. Ротор закрытого типа, сделанного одной монолитной деталью, чаще устанавливают в простых насосах. Штампованные роторы устанавливают в больших и мощных насосах.

Роль насоса в жизни системы охлаждения

Для чего вообще нужна эта деталь? Чтобы ответить на этот вопрос необходимо ещё раз вспомнить строение охлаждающей системы. Если вкратце, то её основными элементами являются: рубашка охлаждения мотора, радиатор, термостат, наш сегодняшний герой насос, вентилятор радиатора, расширительный бачок и всякие трубки и патрубки, по которым бежит жидкость (антифриз или тосол).

Одним из условий, при которых двигатель получается качественно остужать, является постоянная циркуляция в системе – разогретый при прохождении через силовой агрегат антифриз должен поступить в радиатор, где он охладится, а потом вновь в мотор.

Именно за эту работу и отвечает автомобильная помпа – она гоняет жидкость по венам охлаждающей системы двигателя. Вряд ли стоит говорить, что поломка этого насоса ставит под удар работоспособность силового агрегата в целом, потому как, не остывая, он просто-напросто закипит и заглохнет.

Как работает водяной насос

Ремонт жидкостного насоса системы охлаждения

Назначение насосного оборудования – доставка жидкости к месту водоразбора. Независимо от конструктивных особенностей, принцип действия водяного насоса один и тот же. При включении электродвигателя в рабочей камере создается вакуум. Низкое давление внутри корпуса способствует засасыванию воды, которая перемещается к выходному патрубку. Напор на выходе имеет силу, достаточную для преодоления гидравлического сопротивления трубопровода.


Схема движения воды в вихревом насосе

Тип агрегата и конструкция рабочего органа определяют особенности его эксплуатации.

Центробежный насос

Агрегаты центробежного типа отличаются сочетанием высокой производительности и напора. Оптимальные рабочие характеристики обеспечили их популярность у потребителей. Из чего состоит центробежный водяной насос:

  • корпус из прочного материала – сталь, латунь, бронза, чугун;
  • ротор, вращающийся за счет электродвигателя;
  • рабочее колесо с лопастями (крыльчатка);
  • патрубки – входной и напорный.


Устройство центробежного насоса

Вращающиеся лопасти рабочего колеса создают внутри корпуса центробежную силу. Жидкость затягиваются внутрь, прижимается к стенкам камеры, а затем под давлением выталкивается в трубопровод. Универсальный тип оборудования отличается широким разнообразием моделей. Агрегаты классифицируются:

  • по способу установки – погружные, полупогружные и поверхностные;
  • по направлению вала – горизонтальные и вертикальные;
  • по количеству рабочих колес (ступеней) – одноступенчатые, многоступенчатые.

Преимущества устройств центробежного типа:

  1. Функционирует при температуре до +350.
  2. Прочность и долгий срок службы.
  3. Высокий КПД.
  4. Доступная стоимость.

Для организации водоснабжения и полива рекомендуются модели консольного типа. Они рассчитаны на перекачивание жидкости с примесями. Многоступенчатые установки обеспечат высокую производительность и бесперебойную работу по подаче воды. Консольные конструкции требуют защиты от внешнего воздействия, поэтому размещаются в помещении.

Вихревые насосы

Благодаря конструктивным особенностям оборудование способно создать мощный напор. Как работает водяной насос вихревого типа? Лопасти рабочего колеса при вращении образуют вихрь из перекачиваемой жидкости. Это свойство позволяет обеспечить высокий напор при небольших габаритах установки. Компактные модели используются для орошения садов и огородов. Они не чувствительны к попаданию в жидкость пузырьков воздуха, но быстро выходят из строя при попадании в воду механических примесей.


Вихревой механизм

Преимущества вихревых агрегатов:

  1. Компактный размер.
  2. Высокий напор, давление установки превышает аналогичный показатель центробежных моделей в 3-5 раз.
  3. Простота конструкции облегчает обслуживание и ремонт.
  4. Оборудование способно к самовсасыванию жидкости.

Среди недостатков – низкий КПД (около 45%) и чувствительность к абразивным частицам.

Вибрационные насосы

Агрегаты вибрационного типа применяются для организации полива и водоснабжения частных ломов и дач из индивидуального источника. Оборудование неприхотливо в эксплуатации, его можно использовать при перекачивании загрязненной жидкости. Работа устройства связана с воздействием магнитного поля на катушку с сердечником. Металлический сердечник связан с гибкой диафрагмой, которая при изгибании создает низкое давление в всасывающей камере. Жидкость поступает в корпус, а при возвращении сердечника и диафрагмы в начальное положение, выталкивается через выходной патрубок.


Вибрационные агрегаты

Достоинства вибрационных агрегатов:

  1. Возможность перекачивать загрязненную воду, которая используется при раскачке колодцев и скважин.
  2. Доступная стоимость оборудования.
  3. Отсутствие трущихся деталей, увеличивает срок эксплуатации.

Вибрационные насосы не лишены недостатков:

  1. Чувствительность к перепадам напряжения.
  2. Разрушительное воздействие вибрации на стенки скважины.

К выбору насоса следует подходить ответственно, учитывая его надежность и потребительские характеристики. Основные критерии выбора оборудования: напор, производительность, чувствительность к загрязнению и потребляемая мощность. Приобретать агрегат следует с учетом условий эксплуатации и назначения, тогда он прослужит максимальный срок.

Автомобильная помпа: внутри всё просто

Сам по себе водяной насос мотора довольно прост. Возьмём, для примера, отечественный автопром, где помпы имеют очень схожую конструкцию вне зависимости от марки и модели. Обычно этот узел состоит из таких запчастей:

  • корпус;
  • вал;
  • крыльчатка;
  • приводной шкив;
  • сальник;
  • подшипники.

В корпусе специальной формы устанавливается вал –  главный элемент. С одной стороны на валу закреплён приводной шкив, который контактирует с ремнём ГРМ и от него получает энергию вращения, а с другой у него – крыльчатка, создающая циркуляцию антифриза по системе.

Отдельного внимания заслуживает сальник. Его задача предотвращать просачивание охлаждающей жидкости в полости, где находятся подшипники. Так как сальник имеет тенденцию к износу, рано или поздно антифриз попадает к подшипникам и находит выход из насоса, и об этом мы поговорим далее…

Признаки неисправности помпы

Простота конструкции водяного насоса обеспечивает ему отличные показатели по надежности и длительности срока эксплуатации. Но неисправности с этим узлом все же бывают, поскольку в конструкции используются элементы, которые являются «слабым» местом насоса. Ими являются подшипники и сальник. При эксплуатации нередко подшипники изнашиваются, что приводит к появлению люфтов. Это сразу же сказывается на герметичности сальника. Но и сам резинотехнический элемент в процессе эксплуатации может получить повреждения.

Видео: Признаки неисправности помпы. Выбор помпы ВАЗ. Устройство помпы Ваз НИВА

Основными признаками износа помпы:

  1. Подтекание охлаждающей жидкости со стороны водяного насоса.
  2. Появление сторонних шумов при работе мотора.
  3. Визуально заметный люфт при работающей установке.

Все эти признаки и дают изношенные подшипники и поврежденный сальник. Бывают и другие неисправности, которые встречаются гораздо реже. Среди них – повреждение крыльчатки в результате химических процессов, происходящих в результате постоянного контакта с антифризом, появление трещин на корпусе, чрезмерный износ рабочих поверхностей шкива или зубчатого колеса.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
