Устройство коробки – автомат: как работает автоматическая КПП

Режимы работы

После покупки автомобиля с автоматической коробкой передач необходимо разобраться с правилами применения механизма. Процесс управления происходит через ручку, каждое положение которой предусматривает определенный режим работы. Количество таких позиций может меняться в зависимости от вида коробки-передач, модели автомобиля и других особенностей. Основные режимы:

  • Р — парковка, «ручник». В этом положение ведущие колеса заблокированы.
  • N — нейтральное положение. Вал и колеса разблокированы, но они не связаны с мотором. Режим применяется для перемещения автомобиля, к примеру, к месту ремонта.
  • R — движение задним ходом. Для включения необходимо остановиться и нажать на тормоз.
  • D — классический режим Drive, подразумевающий обычное перемещение авто.
  • L — пониженная скорость / блокировка дифференциала.
  • М — переход на самостоятельное переключение скоростей с помощью специальных кнопок (подрулевых лепестков).
  • 2 — передача не больше 2-й.
  • 3 — передача не больше 3-й.
  • OD — режим овердрайва, необходимый для резкого набора скорости.
  • W — устанавливается при поездках зимой в условиях плохой дороги. В таком случае движение начинается со 2-й скорости.
  • S / PWR — спорт-режим для активной езды на максимальных оборотах.

Перевод в ручной режим рекомендуется при подъеме / спуске с горы, при движении по плохой дороге, при продолжительном обгоне и прохождении крутых виражей.

Что такое АКПП и ее виды

Автоматическая коробка переключения передач — один из видов трансмиссии, при которой без вмешательства водителя выставляется необходимое передаточное число, подобранное под режим движения и другие факторы.

С технической точки зрения автоматической КПП считается только планетарная часть узла, напрямую связанная с переключением передач, и совместно с гидравлическим трансформатором образовывает единый автоматический агрегат.

К автоматическим коробкам передач принято относить классическую с гидротрансформатором, роботизированную КПП и вариатор.

Классическая автоматическая коробка передач

Гидротрансформаторная КПП является популярной и классической моделью трансмиссии, устанавливаемой на большинстве сходящих с конвейера в настоящее время автомобилях.

Коробка автомат состоит из планетарного редуктора передач, управляющей системы и гидравлического трансформатора, который и дал ей название — гидротрансформаторная КПП. Устанавливается как на легковых автомобилях, так и на грузовых транспортных средствах.

Роботизированная КПП

Коробка робот является своеобразной альтернативой механической КПП, только переключение скоростей происходит автоматизировано посредством электрических механизмов, приводящихся в действие электронным блоком.

Единственным сходством роботизированной КПП с классической автоматической коробкой является наличие сцепления в самом корпусе коробки.

Вариатор

Вариатор — устройство плавной бесступенчатой передачи крутящего момента на колеса.

Обеспечивает уменьшение расхода топлива и улучшает динамические показатели, щадящее состояние работы двигателя автотранспорта по сравнению с АКПП или МКПП.

Вариаторы бывают ременные, цепные и тороидальные. Из вариаторов наиболее распространен с клиновидным ремнем.

Как ездить на автоматической КПП, и чего делать нельзя?

Правила управления транспортным средством:

  • Нажать на педаль тормоза до конца, изменив положение селектора в сторону D.
  • Затем водитель должен снять машину с ручного тормоза.
  • Если водитель плавно отпускает педаль тормоза, машина начинает движениевперед.
  • Для того, чтобы повысить скоростной режим, необходимо надавить на газ, коробка самостоятельно будет выбирать необходимый режим функционирования. Чтобы снизить скорость, необходимо отпустить педаль газа.
  • Если необходимо остановить машину, следует нажать на тормоз.
  • Во время движения селектор должен регулярно находиться в расположении D.

Как пользоваться типтроником

Поскольку коробка передач типтроник это прежде всего автомат, на селекторе присутствуют традиционные для них положения рычага P (паркинг), R (задний ход), N (нейтраль), D (движение вперед). Напротив положения D имеется Т-образный вырез, в верхней части которого знак «+», в нижней «-».

Водитель в любое время может взять управление на себя, переместив рычаг туда, получая возможность самостоятельно менять передачи. Дублировать функцию рычага могут подрульные лепестки, либо кнопки на руле. На панели приборов отображается, какая именно передача включена.

Вопреки привычному для спортивных вариаторов режиму переключения (толчок рычага вниз повышает, а вверх понижает передачу), в типтронике все строго наоборот. Свое нежелание перейти на более привычный режим переключения, компания объясняет заботой о клиентах, которым придется переучиваться.

Водителю не нужно обладать особыми навыками, как в случае с бессинхронизаторными секвенталками, управление которыми требует контроля оборотов двигателя и перегазовок.

Блок управления в коробке типтроник настроен так, что электроника не даст совершить неверные действия, которые могут навредить трансмиссии или двигателю.

Обслуживание и ремонт автоматической коробки передач

Стоит отметить, что каждая АКПП вне зависимости от года выпуска и числа ступеней, нуждается в периодическом обслуживании. Данная операция предполагает замену масла. В автоматической коробке передач оно подвергается более высоким нагрузкам, поскольку циркулирует в системе под давлением и позволяет передавать крутящий момент. регламенты у каждого производителя разные. Однако в среднем замена масла должна осуществляться каждые 60-70 тысяч километров.

Каким способом можно осуществить замену? Всего есть два метода:

  • Частичная. В данном случае масло меняется не полностью. Так, сперва из сливного отверстия выливается старая жидкость. Обычно ее объем составляет не более 50 процентов от заправочного. После этого через щуп в коробку заливается новое масло. Его объем должен быть идентичным тому, который был слит ранее. Плюс данного метода в том, что его можно осуществить своими руками. Для этого нужна лишь яма и трубка-удлинитель. Но недостаток тоже есть. Ввиду того, что масло сливается не полностью, замену нужно производить вдвое чаще. Таким образом, в случае частичной замены коробка требует внимания не каждые 60, а 30 тысяч километров пробега.
  • Полная. В данном случае задействуется специальное вакуумное оборудование. Насос выкачивает из системы весь объем масла, параллельно загоняя новое. Это более правильный метод замены, но в нем есть пара минусов. Так, данный способ невозможно применить своими руками. К тому же стоимость такой замены будет в несколько раз выше. Ведь помимо расходов на работу мастера, потребуется закупить больше АТФ-жидкости. Обычно при заправочном объеме в 8 литров для замены требуется около 12 л.

Теперь о ремонте. Наиболее безобидной операцией считается замена сальников и прокладок. Как правило, об износе уплотнительных элементов свидетельствует течь масла на корпусе коробки. Одна из наиболее частых операций – это замена прокладки поддона автоматической коробки передач.

Есть и более серьезные методы ремонта. Так, со временем может загрязняться гидроблок. Обычно это грязь от пакетов фрикционов. В результате золотники перестают нормально функционировать, и коробка начинает пинаться. Технология ремонта заключается в разборке гидроблока и замене вышедших из строя золотников. В некоторых случаях помогает лишь чистка гидроплиты.

Ремонт может потребоваться и в случае неисправности соленоидов. Причина их выхода из строя банальна. Это мелкие отложения в масле, которые каким-либо образом попали из фильтра на клапаны. В итоге последние начинают заедать и неправильно работать. Ремонт заключается в замене бронзовых втулок и колец соленоидов.

Если вовремя не устранить данную проблему, возрастет зазор между кольцом и корпусом вала. Из-за этого в щель будет сочиться масло. А так как давление в блоке упадет, насос вынужден более интенсивно качать масло (чтобы сжать фрикционы). Это происходит до тех пор, пока насос АКПП полностью не выдохнется. Характерным признаком изношенного насоса является повышенный гул и вой при работе АКПП.

Также выйти из строя может электронный блок управления коробки. Из-за этого электроника не может подавать правильно сигналы на исполнительные устройства. Коробка не в состоянии переключить передачу при высоких оборотах либо переключения осуществляются с рывками. Также коробка может вставать в аварийный режим. Ремонт АКПП в данном случае заключается в замене блока либо восстановлении шлейфов в случае их повреждения.

Как пользоваться автоматической коробкой передач

Базовые правила эксплуатации:

  • Поставьте ручку в положение «Р». Если этого не сделать, машина не заведется.
  • Нажмите тормоз.
  • Поверните ключ в замке зажигания. В некоторых моделях это необходимо для разблокировки коробки-автомат.
  • Запустите двигатель.
  • Прогрейте коробку-передач, если эксплуатация происходит зимой. Переведите ручку во все положения, делая небольшую паузу в каждой из позиций.
  • Поставьте ручку в позицию «D».
  • Плавно отпускайте тормоз для начала движения.
  • Жмите на газ. Учтите, что от активности нажатия зависит активность разгона. Зимой первые 10 км желательно соблюдать небольшой скоростной режим (около 20 км /ч).

Если нужно остановить машину, отпустите газ и жмите на тормоз, а для выхода из авто переместите переключатель в позицию «Р». Применение нейтрали в пробках не рекомендуется из-за риска повреждения механизма. Помните, что цена АКПП высокая, поэтому лучше поберечь механизм и использовать режим Drive, а останавливаться тормозом.

Принцип работы коробки передач

Варьирование скорости может проходить за различное время в зависимости от используемой скорости в период осуществления движения, и удельного параметра нагрузки на двигатель транспортного средства. Контроль производит система управления. Она распознает необходимые манипуляции, и использует передачу в качестве гидравлического воздействия. При этом, гидравлика способна изменять положение муфты и тормоза в системе планетарного механизма. При воздействии на муфту и тормоз, происходит переключение передаточного отношения с учетом режима, с которым работает двигатель в созданных условиях функционирования.

Эффективность функционирования автоматизированного варианта трансмиссии зависит от характеристики уровня масла в транспортном средстве, поэтому водителям необходимо регулярно проверять состояние. При функционировании температурный режим масла доходит до 80 градусов. Чтобы избежать проблем с перегревом, и возникновение неисправностей, необходимо учитывать погодные условия на улице. Зимой следует прогревать автомобиль, а летом необходимо охлаждать двигатель.

Автоматическая коробка передач охлаждается с использованием специально разработанной охлаждающей жидкостью, или воздушными потоками.

Чтобы не допустить перегрев, следует следить за температурой. Температурный режим двигателя не может быть больше 20% от режима в охлаждающей системе. Процедура охлаждения возможна только в том случае, когда температура жидкости составляет не более 80 градусов. Обменник тепла связан с внешней областью насоса для масла, который имеет соединение с фильтром. При помощи тонких стенок каналов происходит контакт циркулирующего масла с охлаждающей жидкостью.

Чтобы оборудование функционировало в соответствии с нормой необходимо просматривать давление масла, которое не должно выходить за пределы 2,5-4,5 бар. Уровень давления складывается из показателя срока эксплуатации.

Запуск автомобиля с АКПП

Итак, как заводить машину на автомате? Прежде всего заводить надо с Р или N, они включаются при нажатии специальной кнопки.

Лучше заводить на «Паркинге», так как «Нейтраль» больше относится к сервисной системе, тем самым разделяет двигатель и коробку. Для начала движения, следует переключиться на «Драйв», не отпуская тормоз для снятия блокировки.

Нужно ли прогревать автомат перед ездой

Автомобиль на автоматической трансмиссии нет смысла прогревать, если на улице не отрицательная температура и нет мороза. При запуске мотора подождите несколько минут, чтобы в оборот пошло масло. Если машина установлена на «Паркинге» выключенная, то в принципе она уже прогоняет масло.

Рекомендуют при сильном морозе и непрогретой коробке не использовать мощные р., чтобы избежать поломок.

Как передвигаться на АКПП

Как правильно ездить на автомате для начинающих и с какими особенностями можно столкнуться?

Вот как завести машину автомат:

  1. Нажать на педаль тормоза.
  2. Снять рычаг с «Р».
  3. Установить передачу Драйв или другую вспомогательную.
  4. Отпустить педаль газа.

Авто самопроизвольно начнёт двигаться, без нажатия на педаль газа. Тормозить автоматич. коробкой следует с помощью двигателя и специальных кнопок.

Езда на автомобиле с автоматической коробкой передач в пробках и на светофорах

Нужно понимать, как работает автоматические передачи. В условиях затора, либо когда встречается загруженность транспорта на дороге, двигатель не должен работать, поэтому включите «Нейтраль».

На нейтральном не работает мотор, но проехать транспорт может примерно 5 км. Режим экономит топливо и оберегает машину от ремонта. На светофорах ситуация такая же, но можно воспользоваться дополнительными передачами, например — 2, они  помогут тронуться на АКПП плавно.

Остановка на подъёме с помощью АКПП

  1. Отпускаете плавно тормоз, регулируя скорость движение со спуска.
  2. Забираетесь на подъем.
  3. Притормаживаете.
  4. Устанавливаете рычаг на Нейтраль, прекращается работа мотора.
  5. Включаете Паркинг, обеспечив безопасную стоянку транспорта, заблокировав движение.
  6. Убираете ногу с тормоза и в течение нескольких секунд машина встанет в правильное положение.

Режим «S»

Во многих установлен S и обозначает он динамичное использование. То есть дополнительная система, где транспорт можно разгонять на определённую скорость, он быстро стартует и ускоряется, совершает обгон. По-другому называют его спортивным.

Он зависит от модели машины и её класса, чем мощнее авто, тем лучше работает «Спорт». При такой системе поступает большая нагрузка на движок, кузов и на саму резину.

Режим «Е»

Есть и другие обозначения на автоматич. кпп, например пиктограмма E обозначает экономную поездку. Обеспечивает плавную, лёгкую и спокойную скоростью движения, тем самым экономит бензин или дизель даже в холодное время года.

На улице гололед, а экономичный реж. позволяет безопасно чувствовать себя на дороге.

Спуск на АКПП

Спуски бывают: резкие и затяжные, но для каждого одна и та же инструкция. Не рекомендуется спускаться используя нажатую педаль тормоза, вы можете только притормаживать.

Принцип работы обычный:

  • рычаг ставиться на «Драйв»;
  • нажимается педаль газа;
  • не забывайте опускать ручник.

Используют такие передачи, как р. 1, р. 2. Но не всегда на них авто едет медленно.

Как обгонять на автомобиле с АКПП

Обгон — дело серьёзное, стоит идти на такой шаг решительнее, увереннее и осознанно. Коробка имеет дополнительные режимы для совершения этого маневра. С ними машина едет быстро, набирая обороты и уверенно обгоняет ближайший автомобиль.

Есть определённые правила при которых не совершают обгон, но раз вы чувствуете уверенность, то воспользуйтесь «Спортом» и быстрого обгона. Учитывайте, что расход топлива максимальный.

Как буксировать автомобиль с автоматом

Для начала передвиньте рычаг на «Нейтраль», следите аккуратно за машиной впереди Вас на тросе. Не дёргайте руль и помните об остановке каждые 30 минут – это правило о безопасности КПП, чтобы не произошла поломка.

Мотор не работает, соответственно масло не попадает.

Как правильно прекращать движение

Для начала движения нажмите на тормозную педаль и остановите авто, далее устанавливаете «Паркинг», с помощью него блокируется движение.

Затягивайте ручник в машине и отпускаете тормоз, заглушаете мотор.

Как тормозить двигателем

Автомат имеет свои нюансы. Сбрасывают скорость обычно на склоне или там, где постоянно надо держать педаль тормоза. Переходят при торможении на ручной, то есть р. 2 или 3.

Устройство коробки-автомат

Конструктивно разные виды АКПП немного отличаются, но в целом они состоят из следующих элементов:

  1. Гидравлический трансформатор (аналог сцепления в «механике»). Имеет вид корпуса, заполненного рабочей ATF-жидкостью. Выполняет функцию передачи вращения от мотора к КПП. Конструктивно состоит из ряда колес (насосных, турбинных, реакторных), муфт блокировки / свободного хода.
  2. Планетарный механизм. Представляет собой редуктор, обеспечивающий переключение скоростей в коробке-автомат путем изменения передаточного числа на шестеренках. Является аналогом блока шестерней в «механике».
  3. Гидросистема. В эту группу входит масляная помпа, фильтрующий элемент, толкатели и плита-гидрораспределитель. ATF в АКПП применяется для преобразования момента мотора, создания рабочего давления и защиты элементов коробки-автомат от чрезмерного нагрева и появления ржавчины.
  4. Блок управления. В задачу узла входит управление коробкой передач автомат, благодаря получению информацию от датчиков, педалей, систем АБС / ЕСП, ручки АКПП и т. д. В случае поломки блока управления узел работает в аварийном режиме.

Коробка-вариатор отличается от АКПП отсутствием фиксированных передач. Изменение скоростного режима происходит, благодаря конусообразным шкивам, расположенным на входе и выходе. Перемещение узлов обеспечивается за счет ременного соединения. Движение задним ходом осуществляется за счет планетарной передачи.

Входные и выходные валы объединяются с помощью колес зубчатого типа, а переключение обеспечивается с помощью синхронизатора. При этом роботизированной коробкой управляет специальный блок, но управление может быть передано и самому водителю.

Принцип работы автоматических коробок

Принцип работы всех видов АКПП сводится к изменению передаточного числа для преобразования мощности двигателя. Производители автомобилей подбирают автоматические трансмиссии так, чтобы потенциал силового агрегата  был полностью использован. Работа коробки автомат передаёт усилие от мотора к колёсам с минимальными потерями, за счёт отсутствия разрыва сцепления.

Классическая автоматическая коробка передач

Автоматическая коробка  включается с запуском двигателя. Приводится в действие маслонасос для создания жидкостного давления в автомате. Насосное колесо гидротрансформатора раскручивается со скоростью коленвала. Турбинное и реакторное колёс в это время неподвижны.

Водитель нажимает педаль газа и переключает селектор автомата. Двигатель раскручивается, а вместе с ним насосное колесо. От лопастей под действием центробежных сил масло отбрасывается к турбине, заставляя ее вращаться. Жидкость отталкивается обратно к насосному колесу, усиливая его вращение.

В некоторых моделях коробки автомат на скорости 20 — 60 км/ч гидротрансформатор блокируется муфтой. Автомат и мотор жёстко сцепляются, и потерь мощности не происходит, но масло быстрее загрязняется от перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в планетарную коробку.

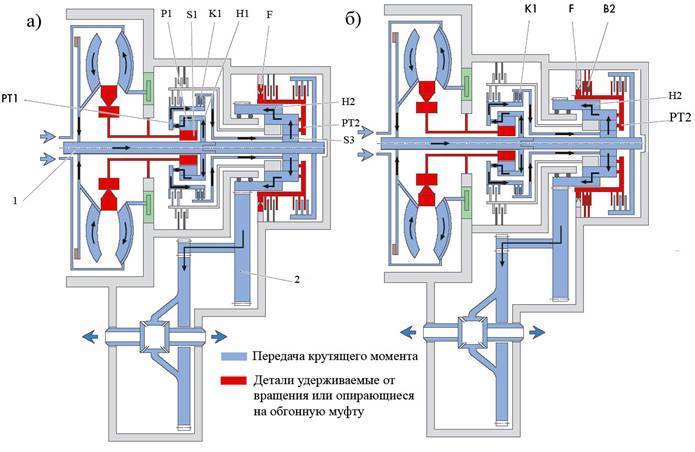

Как работает АКПП далее:

  1. В планетарном механизме вращаются шестерни и свободные фрикционные диски. Неподвижные диски сцеплены с корпусом автомата.
  2. Электронный блок определяет скорость автомобиля и нагрузку двигателя по показаниям датчиков. Затем передаёт сигнал в гидроблок, что пора переключать передачу. Масляный насос подаёт рабочее давление в каналы гидроплиты.
  3. Движение масла в АКПП происходит по следующей схеме. От маслонасоса жидкость проходит через фильтр к гидроблоку. Открывается соответствующий соленоид, пропуская масло к планетарному звену. Жидкость давит на поршни, которые сжимают фрикционные диски.
  4. Блокируется элемент планетарного ряда, жёстко связанный с фрикционом, например корона. Теперь крутящий момент передаётся через солнце и водило, при этом меняется передаточное отношение, т.е. скорость вращения и передаваемое усилие выходного вала автомата.
  5. Одновременно разблокируется элемент предыдущей передачи.

Роботизированная КПП

Принцип работы автоматической роботизированной коробки передач (DSG) схож с работой МКПП под управлением электроники. От других трансмиссий робот отличается одновременной работой двумя сцеплениями. Это позволяет переключать скорости быстро, плавно без потери мощности двигателя.

В начале движения в автомате DSG одновременно включаются первая и вторая скорости, но у второй сцепление разомкнуто. Таким образом коробка «готовится» ко включению повышенной передачи. В момент переключения сцепление первой ступени размыкается, а второй смыкается. Для понижения передачи переключения проходят в обратном порядке.

Как и в механической коробке, синхронизаторы переключают скорости, блокируя шестерни, но в автомате муфты действуют под управлением гидравлических цилиндров. Сцепления также работают от гидравлических приводов.

Вариатор

Принцип действия вариаторной АКПП сводится к изменению диаметров ведущего и ведомого валов и ременной передачи между ними. Конические формы на валу синхронно сходятся и расходятся, увеличивая или уменьшая площадь соприкосновения ремня.

Как работает автомат, когда нужно передать максимальное усилие:

  1. По сигналу электронного блока гидравлический или сервопривод раздвигает конусы ведущего вала. Ремень «проваливается» в центр шкива и проходит по малому радиусу.
  2. Конусы ведомого вала в этом случае сдвинуты. Ремень проходит по большему радиусу.
  3. Ведущий вал делает несколько оборотов, чтобы ведомый прошёл 1 круг.

Чтобы создать наименьшее передаточное отношение коробки, нужно изменить радиусы огибания ремнём на противоположные.

Замена или ремонт

Ремонт трансформатора проходит в несколько этапов:

  • срезание сварного шва и разборка устройства;
  • очищение частей гидротрансформатора от грязи и масла специальным раствором (сольвентом);
  • диагностика деталей (осмотр, дефектация различными методами);
  • снятие изношенных частей, высверливание или срезание их крепления;
  • прикрепление, приваривание или приклеивание новых запчастей;
  • проверка герметичности блокировочного поршня, замена сальников и уплотнителей;
  • сборка трансформатора, балансировка (выравнивание биения) на станке;
  • сварка корпуса;
  • проверка качества сварных швов, внутреннего зазора, функциональности блокировки;
  • повторная балансировка гидротрансформатора;
  • проверка исправности отремонтированного устройства.

При разрушении нескольких деталей, сильном износе трансформатора или сочетании этих факторов может быть рекомендована полная замена устройства. Стоимость замены может на порядок превышать среднюю цену ремонта. Восстановленные и бывшие в употреблении устройства могут стоить дешевле, но и ресурс их работы будет на 20-40% меньше, чем у новых.

Есть ли минусы

Вместо масла для коробки передач функцию смазки здесь используется трансмиссионная жидкость для автоматов (ATF). Она предназначена не только для смазки, но и для работы в особо жестких условиях передачи крутящего момента. Из-за этого менять ATF требуется не реже, чем раз за 50 тысяч километров пробега. Учитывая его высокую стоимость, сэкономить на расходных материалах в процессе эксплуатации машины с автоматической трансмиссией не получится.

Если долго буксовать на такой машине, то автомат среагирует на это повышением передачи. Поэтому застрявший автомобиль не сможет самостоятельно выбраться из сугроба или грязи с помощью раскачки. При выходе из строя аккумулятора такое авто невозможно завести с толкача, поскольку усилия двигателя передаются на коробку через гидротрансформатор, насос которого включается только при работающем моторе.

Таким образом, можно выделить следующие отрицательные моменты:

  • отсутствие возможности буксировать авто на любой сцепке, кроме эвакуатора;
  • относительно невысокий ресурс;
  • дорогостоящий ремонт, обслуживание;
  • небольшая приемистость машины;
  • невозможность торможения двигателем в режиме Drive.

На данный момент по многим основаниям механическая коробка передач является более практичной. Но прогресс не стоит на месте, поэтому с каждым годом автоматы становятся более экономичными, надежными, долговечными, пригодными для ремонта.

Режимы работы

Управление водителем коробкой передач сводится к выбору режима селектором:

  1. Нейтраль обозначается «N». В этом режиме двигатель работает, но крутящий момент на колеса не передается. Включать перед началом движения, после остановки, при длительной стоянке.
  2. Движение вперед обозначается «А/М», «Е/М» или «D». Включив этот режим, отпускают педаль тормоза и нажимают педаль газа. Машина движется вперед, автоматически переключая скорости в зависимости от ускорения или торможения.
  3. Ручное управление обозначается «М». Автомобиль движется вперед, водитель самостоятельно переключает скорости, нажимая подрулевые лепестки или селектор в положения «+» или «-». При этом переключение происходит только на одну ступень.
  4. Движение задним ходом обозначается «R». Выбрав этот режим, можно ехать назад.
  5. На некоторых РКПП возможно наличие режимов «зимний» и «спортивный».

Понятие роботизированной коробки передач.

Есть также и свои особенности при езде, к которым водитель должен привыкнуть, иначе будет попадать в неприятные ситуации.

Это следующее:

  1. Езда в автоматическом режиме подразумевает дороги с хорошим твердым покрытием. Заехав летом в грязь, а зимой в рыхлый глубокий снег, рискуете забуксовать. Алгоритм станет выдавать ошибочные команды, и передачи будут включаться некорректно. Такие ситуации повышают износ деталей и механизмов, что увеличивает риск поломок.
  2. Педаль газа нужно нажимать плавно, ни в коем случае нельзя ее давить в пол. Нужно следить за оборотами двигателя, фиксируя моменты переключения скоростей, и избегать перегазовки.
  3. Если на авто отсутствует функция помощи при трогании в подъем, нужно поступать так же, как при пользовании ручной КПП, — использовать стояночный тормоз для предотвращения отката назад.
  4. При длительных остановках (больше 60 секунд) на запрещающий сигнал светофора или в пробке нужно переключать селектор в положение «нейтраль».
  5. Для длительной остановки на парковке сначала переводят селектор в «нейтраль», затем включают стояночный тормоз, после чего отпускают педаль тормоза и глушат двигатель.
  6. Каждый производитель указывает, с какой частотой по пробегу нужно проводить перекалибровку ЭБУ (ее еще называют инициализацией или обучением). Это нужно делать из-за износа диска сцепления. Следует проводить процедуру каждые 10000-15000 км.
  7. Зимой, при низких температурах воздуха, прогрев коробки занимает ровно столько времени, сколько его потребуется на прогрев двигателя.

Принцип работы АКПП/гидромеханической трансмиссии

Перед началом движения насосное колесо вращается, реакторное и турбинное остаются в неподвижном состоянии. Реакторное колесо закреплено на вале посредством обгонной муфты, в связи с чем может вращаться только в одну сторону. Когда водитель включает передачу, нажимает на педаль газа – обороты двигателя растут, насосное колесо набирает обороты и потоками масла раскручивает колесо турбинное.

Масло, отбрасываемое обратно турбинным колесом, попадает на неподвижные лопатки реактора, которые дополнительно «подкручивают» поток этой жидкости, увеличивая его кинетическую энергию, и направляют на лопасти насосного колеса. Таким образом, при помощи реактора возрастает крутящий момент, что и требуется транспортному средству, набирающему разгон. Когда автомобиль разогнался, и начал двигаться с постоянной скоростью, то насосное и турбинное колёса вращаются примерно с одинаковыми оборотами. Причём поток масла от турбинного колеса попадает на лопасти реактора уже с другой стороны, благодаря чему реактор начинает вращаться. Возрастания крутящего момента не происходит, и гидротрансформатор переходит в равномерный режим гидромуфты. Если же сопротивление движению автомобиля начало возрастать (к примеру, автомобиль начал ехать на подъём, в гору), то скорость вращения ведущих колёс, а, соответственно, и турбинного колеса, падает. В этом случае потоки масла снова затормаживают реактор – и крутящий момент возрастает. Таким образом, производится автоматическое регулирование крутящего момента, в зависимости от изменений в режиме движения транспортного средства.

Отсутствие жёсткой связи в гидротрансформаторе имеет как достоинства, так и недостатки. Плюсы состоят в том, что крутящий момент изменяется плавно и бесступенчато, демпфируются крутильные колебания и рывки, передаваемые от двигателя к трансмиссии. Минусы состоят, прежде всего, в невысоком КПД,  поскольку часть полезной энергии попросту теряется при «перелопачивании» масляной жидкости и расходуется на привод насоса АКПП, что, в конечном итоге, приводит к увеличению расхода топлива.

Но для сглаживания данного недостатка в гидротрансформаторах современных АКПП применяется режим блокировки. При установившемся режиме движения на высших передачах автоматически включается механическая блокировка колёс гидротрансформатора, то есть он начинает выполнять функцию обычного классического механизма сцепления. При этом обеспечивается жёсткая непосредственная связь двигателя с ведущими колёсами, как в механической трансмиссии. На некоторых АКПП включение режима блокировки предусмотрено и на низших передачах тоже. Движение с блокировкой является наиболее экономичным режимом работы коробки-«автомата». А при повышении нагрузки на ведущих колесах блокировка автоматически выключается.

При работе гидротрансформатора происходит значительный нагрев рабочей жидкости, вот почему в конструкции автоматических коробок предусматривается система охлаждения с радиатором, который либо встраивается в радиатор двигателя, либо устанавливается отдельно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
