Автоматическая коробка передач для новичка: виды, принцип работы

Адаптивная коробка автомат и другие типы КПП

Понятие адаптивная коробка скорее относится не к самой КПП, а к управлению переключением. Подразумевается, что автомат подстраивается под манеру езды водителя и тем самым обеспечивает ему наиболее комфортные условия управления автомобилем. Это становится возможным благодаря использованию электроники для управления процессом переключения.

Адаптивная коробка или, можно сказать, автомат, выбирая лучший режим переключения, учитывает такие факторы:

манеру разгона (форсированная или спокойная);
предпочтительный режим движения, когда оно выполняется с неизменным положением педали газа, автомат выбирает более высокую передачу, обеспечивая экономичный режим;
предпочтительный режим ускорения, при разгоне с максимальным ускорением автомат использует спортивную программу переключения передач;
предпочтительный режим торможения, при резком нажатии на тормоз, автомат использует спортивное торможение с более ранним переходом на пониженные передачи.

Таким образом, адаптивная АКПП через какое-то время (до десятков минут) начинает производить смену передач в режиме, наиболее соответствующем привычному для водителя темпу движения и манере езды. Только у такой коробки есть существенный, но легко преодолимый недостаток. После езды в течение продолжительного времени в затрудненных условиях, например в пробке, адаптивная КПП запоминает такой режим и проводит в дальнейшем переключения как при движении в пробке.

Поэтому после того, как пробка останется позади, автомобиль может потерять привычную динамику и его придется снова «обучать» нужному вам режиму перемещения. Выполняется это очень просто – надо проехать в нужном темпе несколько десятков минут, и все восстановится.

Однако описанный автомат не является исключительным вариантом построения АКПП. Например, на автомобиле может быть использована секвентальная коробка. Суть ее работы заключается в том, что переключение производится на следующую по порядку передачу, вверх или вниз, т.е. с четвертой передачи можно переключиться на пятую или третью. Как правило, такой автомат ставят на гоночных машинах.

В отличие от того, что позволяет секвентальная коробка, МКПП позволяет из любого положения установить нужную передачу, например, с третьей перейти на пятую.

Стоит ещё отметить, что автомат при своей работе использует набор программ, определяющий в каком режиме необходимо производить переключение. В их число входят программы, позволяющие реализовать спортивное переключение, режим движения зимой, в гору и с грузом (прицепом).

Чем удобна автоматическая коробка передач?

Автоматическая трансмиссия имеет несколько преимуществ:

Автоматическое переключение скоростей упрощает процесс управления автомобилем, поскольку сокращается число педалей. Водителю не надо контролировать обороты двигателя и включенную передачу.
Проходимость транспортного средства, оборудованного автоматической трансмиссией, выше. Повышение проходимости достигается исключением разрыва потока мощности и крутящего момента при переключении скоростей.
Снижение динамических нагрузок, передаваемых на силовой агрегат и узлы трансмиссии.
Защита от запуска при включенной передаче. Встроенная в коробку система контроля блокирует стартер при установке селектора в положения, отличные от парковки и нейтрали. Современные автомобили позволяют выполнить пуск только в положении парковки.

К недостаткам автоматических коробок обычно относят:

Потери мощности в гидротрансформаторе, которые приводят к росту топлива. На современных многоскоростных коробках этот недостаток устранен путем обеспечения оптимальной частоты вращения двигателя и введения блокировки гидротрансформатора с компьютерным управлением.
Несколько сниженная динамика автомобиля с автоматической трансмиссией. Проблема решена на коробках с двумя сцеплениями, которые обеспечивают быстрое переключение скоростей.
Невозможность буксировки автомобиля или запуска мотора буксированием.
Быстрый износ рабочих элементов в бесступенчатых вариаторах. Невозможность с силовыми установками, развивающими крутящий момент более 300 Н/м.
Застрявший автомобиль нельзя освободить раскачкой (быстрым переключением первой и задней передачи), поскольку от подобных манипуляций автоматическая коробка выходит из строя.

Как работает автоматическая коробка передач?

Автоматическая гидромеханическая коробка передач в классическом варианте состоит из планетарных редукторов, гидротрасформатора, обгонных и фрикционных муфт, соединительных барабанов и валов.

Не вдаваясь в дебри, тем более ремонт АКПП своими руками делать настоятельно не рекомендуется, принцип работы автоматической КПП отличается тем, что переключение передач происходит за счет взаимодействия планетарных механизмов и гидромеханического привода при помощи электронных исполнительных устройств.

Особенности эксплуатации АКПП уже освещались на страницах сайта. Но мы повторимся.

Коробка – автомат перед началом движения требует тщательного прогрева, особенно в зимнее время.
Не рекомендуется переводить рычаг селектора на ходу в положения P и R.
Нет необходимости включать нейтраль при спуске с горы, экономии топлива (как это считается) не будет, а вот проблемы с торможением, могут возникнуть.
Торможение двигателем осуществляется не на всех режимах. Более подробно об эксплуатации в различных режимах производитель дает инструкции в Руководстве. При всей нашей безалаберности, желательно придерживаться этих инструкций. В первую очередь – это безопасность движения, а во вторую, не последнюю – это стоимость ремонта или полной замены нежного и чувствительного агрегата – АКПП

Ну вот, собственно, можно заводить, прогревать и начинать движение.

Удачи вам, любители своего автомобиля.

Главная →

Практические советы → Новичкам →

Особенности эксплуатации автомобиля с АКПП

Порядок операций, необходимых для начала движения на большинстве машин с автоматом одинаков:

Вставить ключ и повернуть его в режим зажигания.
Нажать педаль тормоза.
Перевести рукоятку селектора в нужное положение. Либо вперед, либо назад.
Отпустить педаль тормоза.

Автомобиль начнет плавное движение в выбранном направлении, даже не нажимая на педаль, воспользовавшись которой можно ускорить динамику. Автомат в первую очередь реагирует именно на работу акселератора. Режим «Драйва» не переключают при кратковременных остановках, например, на светофоре. Используют лишь тормоз. Положение «Парковка» включают при более длительной остановке.

Специалисты рекомендуют следовать следующим простым, но помогающим избежать преждевременных поломок, советам:

Нужно избегать бездорожья и неоднородного покрытия. Пробуксовку в идеале вообще надо стремиться избегать;
Необходимо дать системе прогреться. АКПП выйдет на заявленный уровень лишь при определенной температуре масла. Поэтому даже в летнее время лучше первые несколько минут движения избегать резких ускорений и больших скоростей;
Не стоит допускать перегруза. Автомат имеет более чувствительную механику, которая рассчитана на определенные нагрузки

Загружать чрезмерно салон или тянуть тяжелый прицеп настоятельно не рекомендуется;

Обратить нужно внимание и на документацию. Допускается ли буксировка для данного типа АКПП

Некоторые модели вообще не подлежат принудительному перемещению. Для некоторых видов установлены строгие ограничения по скорости и расстоянию.

Общемировой тренд сегодня — это конечно автомобили с АКПП. Характеристики по многим параметрам приблизились к высококвалифицированному вождению на механике. Удобства же неоспоримы и в дополнительной рекламе не нуждаются.

Основные режимы работы коробки-автомат

Перед началом движения на автомобиле с АКПП необходимо разобраться с режимами работы.

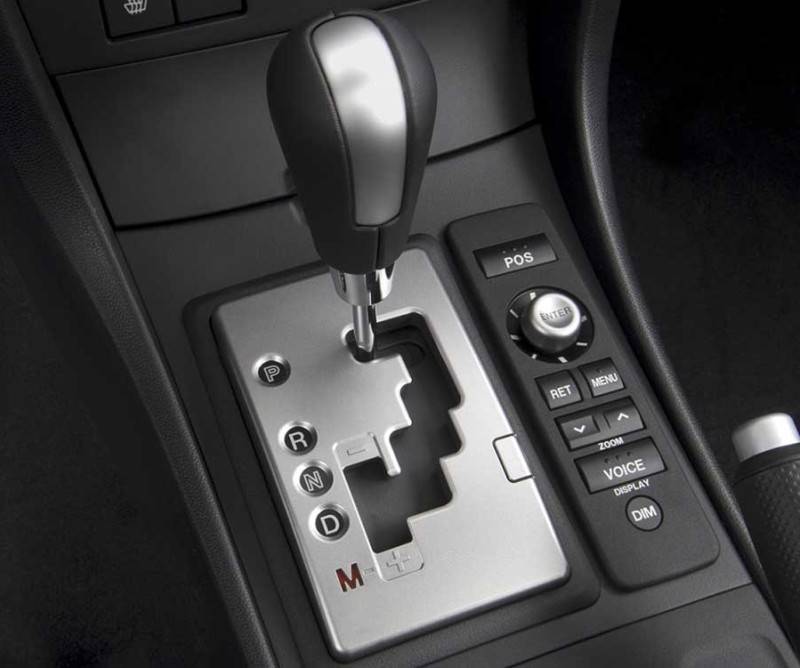

Если посмотреть на ручку, можно увидеть следующие буквы:

«Р» (Parking) — режим парковки. Предусматривает разъединение мотора с коробкой передач и блокировку колес / вала. Перевод в это положение применяется для пуска мотора или его использования вместо ручника.
«N» (Neutral) — режим нейтрали. Аналог нейтрального положения на автоматической коробке передач. Мотор отключается от КПП, а ведущие колеса не блокируются. Рекомендуется к включению при остановке на небольшой промежуток времени или при неисправности авто для буксировки.
«R» (Reverse) — режим движения назад. Используется в качестве задней скорости. Перевод ручки в позицию «R» возможен после полной остановки.
«D» (Drive) — режим движения вперед. Заменяет все скорости на АКПП. Применяется для движения вперед.
«М» (Manual) — режим РКПП. Предусмотрен на нескольких машинах и позволяет перейти на механическое управление. Используется при движении в сложных условиях.
«S» (Sport) — спорт-режим. Актуален для автомобилей со спортивным «характером». Гарантируют лучшую динамику за счет раскрутки двигателя до более высоких оборотов.

Указанные выше режимы являются основными и устанавливаются на большей части автомобилей.

Как буксировать автомобиль с АКПП

Буксирование – это самый опасный режим работы автоматической КПП. Эти ситуации нужно избегать любыми способами, но если вы попали в такую ситуацию, то для этого существует режим «N». Переведите селектор в это положение и буксируйте машину до ближайшего места стоянки или автомастерскую для ремонта. Принцип буксировки автомобиля с АКПП состоит в следующем:

Переведите рычаг в нейтральное положение.
Управляя педалью тормоза, контролируйте натяжение троса.
Плавно вращайте руль, на выключенном ДВС это будет сложно.
Так как масло не циркулирует в АКПП, то она сильно перегревается, поэтому останавливайте автопоезд каждые 20 минут на 5 минут.
Буксируйте автомобиль с АКПП с максимальной скоростью 40 км/ч, так как детали в трансмиссии трутся на сухую.

При буксировке авто с работающим мотором все намного проще, так как агрегаты смазываются и руль крутится легко. По этой причине буксируйте по возможности с включенным ДВС.

Пара слов о дополнительных режимах современных АКПП

Автоматические трансмиссии, устанавливаемые на современные автомобили, бывают трёх типов: гидравлические, вариаторные и роботизированные. Две последние трансмиссии имеют всего лишь три режима работы (P, R, D и N) и возможность принудительного переключения передач с помощью того же селектора или подрулевых лепестков. Современная гидравлическая АКПП, кроме вышеперечисленных, имеет ещё несколько режимов работы. Для чего они существуют, полезно знать каждому водителю, а особенно тем, кто раньше ездил на вариаторе или роботе, а теперь приобрёл машину с обычной гидравлической коробкой передач.

АКПП

Итак, кроме уже известных режимов P, R, D и N, есть несколько дополнительных: 2, L, overdrive, кик-даун, PWR/SPORT, SNOW. Для чего же они используются?

OverDrive. Эта кнопка встречается на коробках, которые имеют более трех ступеней передач. Кнопка включения данного режима обычно находится на рычаге коробки. Предназначена для обгона или других случаев, когда необходим быстрый разгон. Ее действие заключается в том, что она не дает коробке переключиться выше третьей передачи, за счет чего обеспечивается ускорение. Встречается, в основном, на трансмиссиях американских автомобилей и на старых машинах европейского и японского производства. Постоянно использовать этот режим нельзя, так как его длительное использование приводит к перегреву трансмиссионного масла и требует установки специального масляного радиатора для его охлаждения. Если это требование игнорировать, выйдут из строя фрикционы АКПП.

Кик-даун активируется автоматически при резко нажатой педали газа «в пол». При этом коробка переключается на одну или две передачи вниз. Переключения на повышенные передачи происходят на более высоких оборотах, что обеспечивает автомобилю более интенсивный разгон, чем обычно. Не рекомендуется пользоваться этим режимом для старта с места, так как это даёт очень большую нагрузку на фрикционы. Включается, в основном, при обгонах и интенсивных разгонах.

Режим PWR/SPORT предназначен для активной езды. Переключение происходит на более высоких оборотах, что обеспечивает хорошую динамику разгона. Однако расход топлива в этом режиме максимален.

Режим SNOW предназначен для движения зимой. В этом режиме не включается первая передача, разгон начинается сразу со второй передачи, что уменьшает вероятность проскальзывания ведущих колес. Также в этом режиме переключение происходит на более низких оборотах, что делает машину более «вялой», однако обеспечивает безопасность движения на снегу. Некоторые люди используют этот режим и летом, так как расход топлива в этом режиме минимален. Но это делать не нужно, так как в этом режиме отключена первая передача, а, следовательно, все нагрузки падают на гидротрансформатор, который активно нагревается. Зимой для него это нормально, а летом может привести к перегреву и возможной поломке АКПП. Нельзя так же «буксовать» на автомобиле, пытаясь выехать из снега или грязи или пытаться «раскачать» его, меняя первую и задние передачи, как на механике – это приведёт к поломке АКПП.

Неисправности коробки-автомата

Несмотря на высокую надежность «автоматов», иногда они выходят из строя. Согласно статистике, чаще всего мастерам приходится ремонтировать коробки передач моделей ZF5HP19, 722.6, U140, а также практически все агрегаты от концерна Honda возрастом 10 и более лет. Это не значит, что все АКП ненадежны. На самом деле неудачные модели есть и у Mercedes-Benz, и у Toyota, и у BMW. Все три концерна известны надежность своей продукции, однако именно их АКП являются самыми частыми гостями ремонтных мастерских. Для автоматических коробок передач характерны такие неисправности:

Разрыв тормозной ленты или выход из строя муфт;
Неисправности гидроблока;
Проблема с подшипниками;
Пониженный уровень трансмиссионной жидкости (забивание засорение каналов);
Выход из строя контроллера;
Поломка датчиков;
Выход из строя масляного насоса;
Поломка обгонной муфты.

Как показывает практика, в коробках-автоматах одна неисправность может довольно быстро перейти в другую. К примеру, износ тормозных лент и дисков фрикционных муфт приводит к довольно быстрому загрязнению масла, которое затем может засорить масляные каналы и клапаны. Как показывает практика, от проблем с маслом сильнее всего страдает именно гидроблок (клапанная плита). Выявить некоторые неисправности можно даже без снятия и разработки агрегата. Вот например:

Автомобиль может двигаться в режиме паркинга. Проблема кроется в неисправности отдельных элементов механизма переключения скоростей, или в нарушения регулировок этого механизма. Требуется замена отдельных деталей с дальнейшей регулировкой;
Наблюдается утечка масла из АКП. Причин две: нарушение целостности уплотнительных колец и самопроизвольное отворачивание крепежных элементов в картере сцепления, поддоне. Требуется замена уплотнителей и подтяжка болтов;
Повышенная шумность работы агрегата, затрудненное переключение передач или же их самопроизвольное переключение. Стоит проверить уровень масла – скорее всего он понижен;
Отсутствие понижения передачи при прекращении манипуляций с педалью газа. Причина кроется в повреждении привода дроссельной заслонки или в нарушении регулировок. Как и одном указанных выше вариантов неисправности, требуется замена отдельных элементов системы, регулировка;
Запуск двигателя при неправильном положении рычага селектора. Требуется регулировка включателя пуска.

Существуют и более серьезные неисправности. Зачастую они вызваны тем, что один из элементов коробки-автомата вышел из строя, что привело к дальнейшему лавинообразному росту числа неисправностей. При таком варианте выявить причину поломки и ту деталь, которую необходимо заменить, сложно. Стоит отметить такие неисправности:

Автомобиль не двигается ни на одной из выбираемых передач. Требуется проверить: уровень масло, фильтра, гидротрансформатор, фрикционные элементы (ленты, диски), шестерню масляного насоса, соленоиды гидроблока;
Задняя передача работает нормальное, остальные – нет. Требуется проверить: клапаны гидроблока, муфту прямого хода и смежный с ней поршень, фрикционные элементы;
Обратная ситуация: автомобиль движется только вперед. Требуется проверить: фрикционные элементы, поршень тормозной ленты;
Включается только 1- и 2-я передачи. Требуется проверить: муфты и поршни прямого хода, шлицы барабана сцепления;
Включается 1- и 2-я передачи, автомобиль может двигаться назад. Аналогично, но также требуется проверить соленоиды и клапаны гидроблока;
Пробуксовка автомобиля при подъемах в гору. Требуется проверить: износ дисков и муфт прямого хода, поршень, уровень масла;
Пробуксовка муфт при переключении передач. Требуется проверить: масляный фильтр, уровень масла, соленоиды гидроблока;
Отсутствие срабатывания режима KickDown. Требуется проверить: датчик давления, выключатель режима KickDown, клапан гидроблока, отвечающий за понижение передач с 3-й на 2-ю;
Удары при переключении передач. Требуется проверить: клапаны гидроблока (в частности, возвратные пружины), диски фрикционных муфт.

Кроме того, могут наблюдаться и такие неисправности: шум в районе дифференциала, остановка двигателя, падение магистрального давления, лязг агрегата на холостом ходу. В этом случае нужно проверить гидротрансформатор, гидроблок, дифференциал, фрикционные муфты. Дороже всего обойдется проверка и ремонт гидроблока. К счастью, подбор комплектующих для ремонта будет только денежной проблемой – запчасти найти несложно.

Режимы у современных машин

Ниже подробнее рассмотрены особенности режимов, применяемых на современных моделях автомобилей с АКПП.

O/D Overdrive

Это аналог пятой скорости для механики, при быстром передвижении на трассе. Позволяет экономить топливо при езде от 50 км/ч.

Kick down

Отдельной позиции для селектора нет. Включается kickdown кнопкой, установленной в полу, под педалью газа.

Применяют, выжимая акселератор до упора и сразу плавно отпуская, если необходимо резко увеличить скорость машины для обгона в условиях плотного трафика, с одномоментным падением оборотов.

PWR Sport

При этом режиме трансмиссия позволяет переключать передачи, сохраняя скорость, с высокими оборотами мотора. Используют, если нужно быстро разогнаться.

Snow

В переводе означает зимнюю езду. Предполагает трогание с места и передвижение на низких передачах, не выше второй скорости.

Как правильно пользоваться автоматической коробкой передач + Видео

Без сомнения, автоматическая коробка передач обеспечивает удобство вождения, хотя многие водители по-прежнему отдают предпочтение механической коробке, чувствуя автомобиль и полностью контролируя трансмиссию. Несмотря на это, все же имеется большой процент тех, кто действительно полюбил АКПП.

Если вы только-только планируете освоить новый вид трансмиссии, то необходимо учесть несколько нюансов, которые уберегут вас от преждевременной поломки узла, ведь планетарные передачи очень чувствительны к механическим перегрузкам.

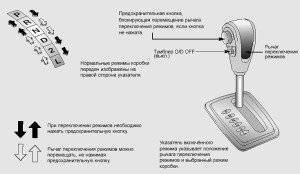

Всего существует несколько положений селектора:

«N» – нейтральная передача. Не нуждается в комментировании, это то же самое, что и в обычной механической коробке.
«P» – «паркинг». Данное положение позволяет заблокировать ведущие колеса и исключить возможность ската автомобиля при стоянке.
«D» – используется для движения автомобиля вперед. По сути, является главным положением селектора, который и отвечает за все автоматические переключения.
«L» – понижающая передача. Является аналогом первой передачи механической КПП. Предназначена для преодоления участков дороги, где движение на большой скорости недопустимо.
«R» – задняя передача. Используется для движения автомобиля назад.

Разобравшись с положениями селектора, самое время узнать, как им правильно пользоваться. Прежде всего, запуск мотора допустим при положениях «P» или «N» и с полностью выжатой педалью тормоза. Чтобы переключиться в положение «D» необходимо, не отпуская тормоза, убрать ногу с газа и нажать на кнопку блокировки селектора, перевести его и начать движение.

Несколько важных моментов:

Для автоматической трансмиссии недопустим метод «раскачки» при преодолении снежной преграды. Это связано с тем, что переводить селектор из положения «D» в «R» необходимо полностью остановить автомобиль. Иначе, можно просто привести в негодность весь механизм трансмиссии.

Двигаться зимой можно только на хорошей зимней резине с достаточно большим рисунком протектора. При этом, нужно установить селектор в положение «W» или «1», «2», «3». Это связано с тем, что при попадании колес на лед, автоматика «думает», что автомобиль не нагружен и разгоняется, что естественно приводит к переключению передачи. Таким образом, получается резкий занос автомобиля.
Буксировка автомобилей с АКПП крайне не желательна и рекомендуется только на эвакуаторе или методом частичной погрузки ведущих колес. Дело в том, что масляный насос коробки приводится в движение при помощи ДВС, а когда он отключен, подача масла отключается, что соответственно приводит к износу механизмов коробки. Тем не менее, разработчик учел и этот фактор, оставив несколько правил буксировки. К примеру, то, что скорость не должна превышать 40 км/ч ( хотя возможны и исключения), коробка должна быть заполнена маслом не как обычно, а до самой горловины и максимальное расстояние буксировки не должно превышать 30 км. При этом, необходимо останавливаться и давать время механизму для остывания, так как она в эти моменты очень сильно перегревается. Многие модели с АКПП и вовсе нельзя буксировать, например, полноприводные. Хотя можно отсоединить кардан и погрузить передние колеса.
АКПП не для экстремального вождения и ни в коем случае не потерпит выполнения таких трюков, как нажатие на педали газа и тормоза одновременно. Все это приведет к перегреву и последующей поломке узла.

Вот и все, что нужно знать об автоматической коробке передач.

Выбор запчастей для ремонта коробки-автомата

Имеющемуся у вас коду автозапчасти;
Параметрам коробки передач.

Зачастую поиски приходится именно по параметрам агрегата, а заодно и параметрам автомобиля. К примеру, на Avto.pro такой поиск реализован следующим образом: автолюбитель переходит в каталог, выбирает нужную марку и модель транспорта, выбирает нужные категории (тормозная система, трансмиссия, электрика), находит в выпадающем списке нужные детали, уточняет модель агрегата. Сразу отметим, что практически все элементы коробок передач не являются взаимозаменяемыми. Имеет смысл уточнить совместимость на специализированных сайтах.

Эксплуатация коробки

Как пользоваться коробкой — «автомат» правильно? Две педали и множество режимов трансмиссии могут ввергнуть в ступор неопытного в этом деле водителя. На первый взгляд, все просто, но существуют нюансы. Ниже даются пояснения того, как пользоваться автоматической коробкой передач правильно.

Режимы

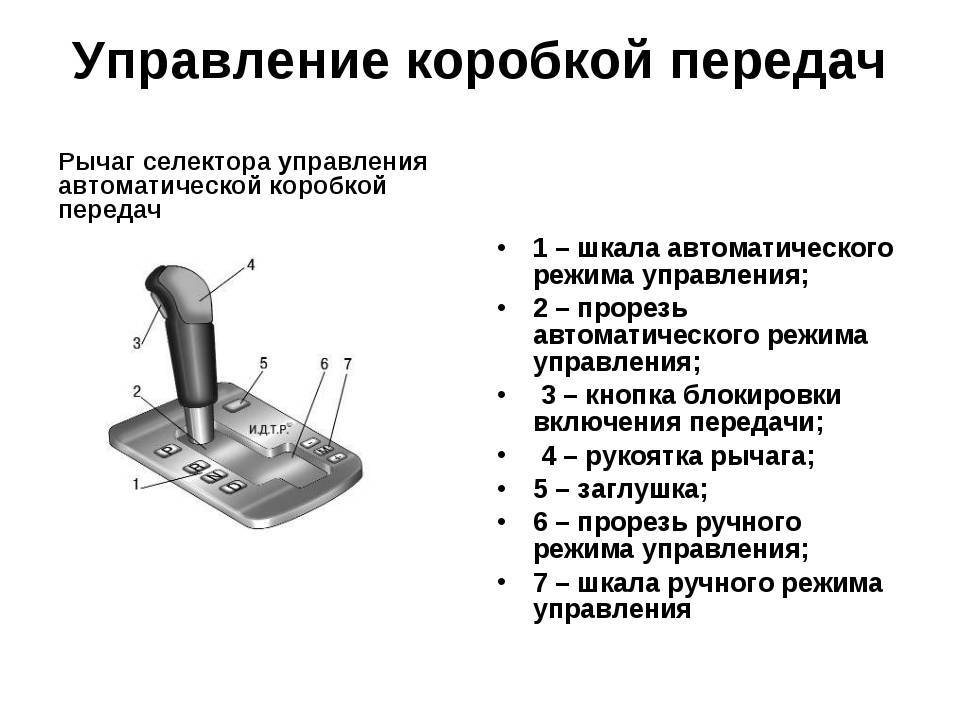

В основном, коробка — «автомат» имеет на селекторе следующие положения:

Р — это осуществление парковочной блокировки: блокировка ведущих колес (интегрирована внутри КПП и не взаимодействует со стояночным тормозом). Аналог установки машины на передачу («механика») при ее постановки на стоянку;
R — передача заднего хода (запрещено активировать в момент движения авто, хотя сейчас применяется блокировка);
N — режим нейтральной передачи (активация возможна при непродолжительной стоянке/ буксировке);
D — передний ход (задействован весь передаточный ряд коробки, иногда – отсекаются две высшие передачи);
L — активация режима пониженной передачи (малый ход) с целью передвижения вне дороги или по таковой, но со сложными условиями.

Вспомогательные (расширенные) режимы

Присутствуют на коробках с обширными рабочими диапазонам (также могут иначе маркироваться основные режимы):

(D) (либо O/D )— овердрайв. Режим экономии и размеренного перемещения (при любой возможности коробка переключается наверх);
D3 (O/D OFF) — дезактивация высшей ступени для активной езды. Задействуется торможением силовым агрегатом;
S — передачи раскручиваются до максимальных оборотов. Может присутствовать возможность ручного управления коробкой.

Принять во внимание:

Пример – режим ручного управления коробкой (S) предусматривает замедление мотором, а автоматизированный D – нет.

Как быстро перейти с «механики»

Главная сложность для новичков и опытных водителей при переходе на АКПП — приспособиться к отсутствию педали сцепления.

Для изменения режима трансмиссии достаточно нажать на тормоз, после чего можно перемещать ручку в интересующую позицию.

Чтобы быстрей приспособиться к коробке-автомат после «механики», старайтесь держать левую ногу ближе к креслу, чтобы она не тянулась к отсутствующей педали, или поставьте ее на подставку слева.

Учтите, что в машинах с АКПП у водителя работает только правая нога. Также необходимо контролировать правую руку, чтобы она лишний раз не тянулась к селектору трансмиссии.
