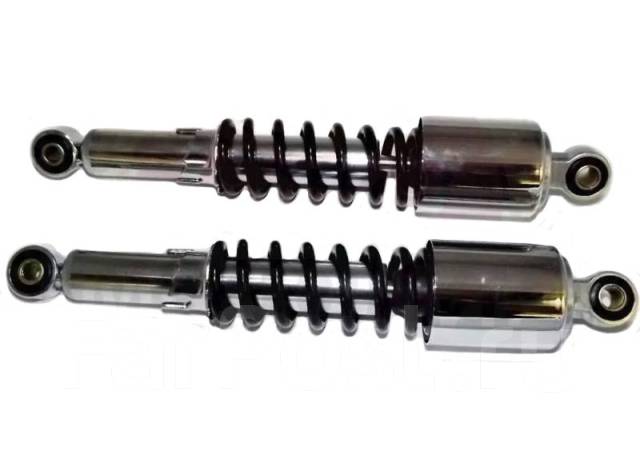

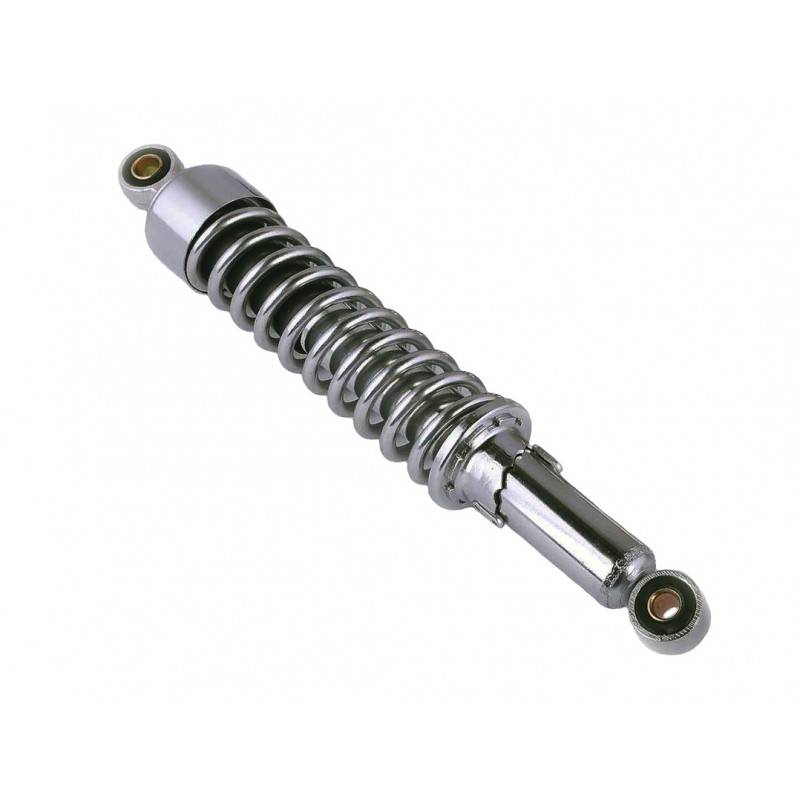

Амортизаторы на мопед «Альфа»: устройство, ремонт, замена

Мопед альфа установка колец на поршень. Как правильно поставить поршень на альфу

Мопед альфа установка колец на поршень

А к серьезной поломке можно отнести и падение компрессии вследствие износа колец и поршня. Искра есть. компрессия есть бензин поступает. не заводится пыхает периодически в глушитель. но не заводится.

Так вот при установке колец надо ставить тонкие колечки так. чтоб наружный ободок тонкого колечка всегда был направлен в сторону среднего кольца. как бы обжимая его с двух сторон. Видео ремонт как правильно установить поршень на мопед honda dio tact Видео как правильно ставить поршень мопед альфа Вам необходимо отремонтировать автомобиль своими руками. Починить двигатель. подтянуть рулевую рейку. отремонтировать тормоза. промыть цилиндры сцепления. заменить сальники клапанов. подключить противотуманки. поменять подшипник ступицы. Как выполнить эти и любые другие операции. связанные с ремонтом автомобиля. вы узнаете ознакомившись с видео уроками на нашем сайте. Поэтому часто по верхнему краю пластины делают несколько надсечек небольших и чуть отгибают. чтоб цилиндр имел более наджный упор и сдвигал обжимную пластину при сборке. Если установить звездочку 16. то скорость увеличится на семь десять километров в час. но при этом значительно уйдет тяга. Вес роликов для Dio 34 по мануалу составляет 8. 5 грамм. но нужно настраивать в зависимости от состояния двигателя. Как сделать на мтс. Хонда зх 35 Здравствуйте. что случилось с моим конем. HONDA Dio af35 zx поменял все шланги. поменял ЦПГ на 70сс. Карл поставил от хонды лед 90. завел. он начал работать. а потом посторонний звук. скрежет. все собирал как положено. попробовал проехать. скорость еле набирает и то до 2022 км больше не может. что смотреть. Можно узнать окна на поршне где должны находится с выходом на выхлоп или наоборот.

Продавец сказал что без разницы с окнами он или без. лишь бы диаметр и расположение должно быть правильным. Попробуйте промыть лепесток. подргать двигатель дрелью в протичасовую сторону. Это происходит потому. от них в Японии избавляются как правило после серьезной поломки. которую владелец не может сам исправить. Из обычной консервной банки вырезается пластина шириной. чтоб перекрывала все кольца. установленные на поршень и длинной в окружность периметра поршня плюс ещ примерно 4 см. Полноценная схема для ремонта электрооборудования скутера Honda Lead AF 48. У меня мопед вайпер активе. на поршню снял кольца комприсионые. а они разные хромированое и простое и непомню где какое. В общемто вс верно. но отверстие в изделии называть ДЫРКОЙ. для меня. както дико.

Также обратите внимание на надпись на кольце обычно это буква Т или размер ремонта. надпись всегда должна быть сверху. тоесть противоположно от пальца

На нм почему-то нет стрелочки на выхлоп. есть толко вверху IN. а на противоположной стороне М. У данной модели есть как плюсы. так и минусы. например. неоспоримый плюс это небольшой расход топлива на сто километров всего 2 литра горючева

тоесть противоположно от пальца. На нм почему-то нет стрелочки на выхлоп. есть толко вверху IN. а на противоположной стороне М. У данной модели есть как плюсы. так и минусы. например. неоспоримый плюс это небольшой расход топлива на сто километров всего 2 литра горючева.

Установка поршневых колец на поршень alpha 72cm3

Видео ремонт как правильно установить поршень на мопед honda dio tact Видео как правильно ставить поршень мопед альфа. Мопед Альфа. На нашем мото форуме вы найдте все ответы по эксплутации. Или расточить цилиндр под поршень 100. 72 куб. Установка поршневых колец на поршень Alpha 72 cm . Но большинство скутеристов. которые только недавно приобрели подобную технику. не имеют даже представления о том. как заменить поршневую на скутере. как правильно установить кольца на поршень. куда должна смотреть стрелка на поршне и многое другое. Поставить правильно поршневые кольца не сложно. главное знать некоторые. Как правильно установить поршень на мопед хонду тактдио Видео подобраны на маркам автомобилей. так что всю необходимую информацию о Как правильно следует установить поршень в данном случае. я имею в виду метку in. Всю голову сломал с данным вопросом. Так же снятие и установка поршня и поршневых колец. цепи. Что это может быть. и как правильно регулировать заднее колесо по. Не правильно. маслослоемные кольца надо прогибать прежде чем.

Основные понятия

Для того чтобы разобраться в проводке, нужно немного понимать в видах тока. Постоянным называют тот, который не изменяет своего направления и величины. Переменный же – это тот, где напряжение и сила тока меняют величину через некоторое время, или ток идет в обратную сторону. Часто постоянный ток, как видно в схеме проводки мопеда «Альфа», нужен для лампочек: фаре, поворотникам, стопу. Есть такие модели, где мотоцикл полностью переведен на постоянный ток, но это старые модели и встречаются они довольно редко.

Переменный ток должен где-то выпрямляться и сделать это призван выпрямитель со стабилизацией напряжения. По-простому – регулятор напряжения. Зачем он нужен? С генератора выходит 40 В, но от этого количества лампочки быстро перегорают. Поэтому выпрямитель уменьшает эту цифру до 13,8 В. В «Альфе» есть две линии питания: первая — это питание бортовой сети электростартера, фары, поворотников, габаритов, реле, сигнала и стопа. Вторая – линия питания генератора, катушки зажигания и свечи.

Замена передних амортизаторов скутера

Если в вашем скутере передняя вилка (передние амортизаторы) потеряла свои свойства, то есть 2 варианта. Это замена их на новые или ремонт старых.

Замена на новую вилку

Для того чтобы заменить передние амортизаторы на мопеде не нужно ехать на СТО или к мастеру (они даже за такую работу сдерут с вас половину стоимости самих амортизаторов, если не больше), поскольку в этом нет ничего сложного. Нужно всего-то открутить 4 болта, по 2 на каждом амортизаторе. Снять старые и так же поставить новые амортизаторы. После чего снова прикрутить болты. Переднюю вилку нужно выбирать именно для вашего скутера, а не любую. И желательно оригинальную. После замены ваш скутер может стать немного выше, именно таким он в был в новом состоянии.

Ремонт старой передней вилки

Поскольку на наших дорогах больше ездит именно скутеров Honda dio. То и рассматривать мы будем на его примере. Рассмотрим такой тип, как сухая телескопическая вилка. Ее устройство изображено на фото:

Ремонт передних амортизаторов на скутере хонда дио выполняется в следующем порядке:

Снимаем переднее колесо.
Снимаем передние амортизаторы скутера которые прикреплены четырьмя болтами (по 2 на каждой вилке).
Теперь снимаем пыльник.
Достаем стопорное кольцо. Для этого есть специальный инструмент. Если его нет то можно достать и подручными средствами, но это будет сложнее.
Перо может стоят неподвижно, эсли это так значит оно прикепело. Чтоб исправить это, необходимо разогреть техническим феном. Перед прогревом снимаем резиновый пыльник. Также можно попробовать использовать аэрозоль WD-40, после использование нужно подождать минут 30.
Извлекаем все детали.
Все нужно промыть бензином.
Если присутствует ржавчина то оттираем ее полностью. Но без наждачной бумаги.
Проверяет пыльник и втулки. Часто именно они приходят в негодность и нужно купить их отдельно.
Теперь все нужно собрать обратно. Собираем в обратном порядке перед тем смазав все консистентной смазкой.

Альфа в базовой комплектации имеет

Электрический стартер.
Электронное зажигание на 12В.
Электронный тахометр на приборной панели.
Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

Загрузки

Во время торможения и переключения передач нужно ВСЕГДА стараться сидеть как можно дальше от бака упираясь коленями в бак. Посадка помогает загрузить заднее колесо, разгруженное торможением передом и помогает в работе ограничителю момента. Если вы сидите сзади — вероятность того что заднее колесо начнет прыгать на переключении вниз существенно снижается.

Существует масса мифов относительно переключения передач. Простые правила:

чем быстрее переключаетесь тем меньше вы изнашиваете сцепление;
чем выше обороты тем быстрее вы переключаетесь;
можно и нужно тормозить передачами;
можно уходить с 5 ой на первую передачу (понимая зачем это нужно и что за этим последует);
можно и нужно переключаться на высоких оборотах;
переключение передач без сцепления незначительно изнашивает вилку и копирный вал.

Ремонт мопеда Альфа

Доступная цена сделала китайский 50-кубовый мопед «Альфа» буквальным фаворитом спроса на «табуретки», в этой же связке идёт его, чуть более выносливый, брат близнец «Дельта». Экономичный, с объёмом двигателя 72 сс., и воздушным охлаждением, мопед Альфа неприхотлив, и прост в обслуживании. Понятное устройство двигателя мопеда Альфа позволяет осуществить ремонт или тюнинг техники самостоятельно.

Ремонт двигателя мопеда Альфа

Перед разборкой двигателя мопеда Альфа, фиксируем скутер центральной подножкой и освобождаем от пластика. Отсоединяем все системы питания двигателя и не забываем слить масло!!!

Снимаем движку вместе с трансмиссией, и на ровной поверхности продолжаем домашний ремонт мопеда Альфа.

Поможет правильно демонтировать двигатель мопеда Альфа разборка по следующей схеме:

убираем глушитель и выпускной патрубок;
удаляем крышку шестерни распред.вала;
откручиваем все 4 болта с крышки цилиндра;
снимем верхнюю крышку и головку цилиндра;
смотрим износ клапанов, загрязнение внутренностей и состояние других деталей системы.

Если вы впервые делаете на мопед альфа ремонт своими руками, и вам необходимо его разобрать, не забудьте зарисовать схему как всё стояло на своих местах! Если требуется замена клапанов, или появились зазоры прилегания, значит их нужно снять:

ставим головку на ровное место. Чтобы клапан не повредился при демонтаже, под него лучше подложить пласт толстой резины или тряпку;
подбираем торцовую головку, приставляем её к тарелке клапана и сильно бьём молотком;
освобождаем сухари, убираем верхнюю тарелку и шайбу клапана;
вынимаем клапан и направляющую втулку.

Чтобы завершить ремонт двигателя мопеда Альфа, после замены деталей, начинаем сборку двигателя в обратном порядке, ставим всё на свои места, соблюдая метки. Не забудьте залить свежее масло.

Ремонт коробки мопеда Альфа

Коробка передач мопеда Альфа, иногда выходит из строя и требует к себе постоянного внимания. Ремонт КПП в домашних условиях не представляет для новичка особой сложности.

Внимательно читаем инструкцию на мопед альфа ремонт своими руками кпп.

Разбираем не торопясь, по порядку:

демонтируем сначала цилиндр, затем ротор и блок сцепления;
снимаем аккуратно стопорное кольцо (нужны отвёртка и тонкий нож или лезвие) и ведущую шестерню передачи;
чтобы снять блок скоростей, откручиваем фиксатор — болт с обратной стороны.
извлекаем вилку переключения передачи;
вынимаем коленвал и барабан.

Когда ремонт коробки мопеда Альфа будет окончен, соберите кпп в обратном алгоритме.

Тюнинг

Ремонт мопеда Альфа для многих начинается практически сразу, после приобретения. Благодаря наличию зап. частей и простоте устройства двигателя мопеда Альфа, тюнинг является распространённым явлением. Это может быть и замена не очень удобного родного сиденья, и увеличение объёма движки до 110 сс. Замена звезды с 14 на 15 или даже на 16, поднимет скорость до 10 км/ч.

Увеличение объема цилиндров – замена с 50 сс. на 70 сс., добавит мощности, которой иногда не хватает. Для этого придётся кроме головки цилиндра, поменять поршни и карбюратор. Осуществить такое обслуживание мопеда Альфа можно самостоятельно. Если вы купили мопед Альфа ремонт своими руками кпп и двигателя, станет для вас хорошей возможностью изучить свою технику.

И напоследок, несколько полезных советов, с которыми ремонт мопеда Альфа станет для вас более приятным занятием.

Разобрали ГРМ и ЦПГ? Складывайте детали по отдельным коробкам. Положение шестерней и вилок, зарисуйте на бумаге до снятия. Если вы решили увеличить скорость мопеда Альфа, при помощи звёздочки, не забудьте, что перед и зад меняются одновременно.

Следите за оборотами, не допускайте износа сцепления, своевременно меняйте жидкости.

Не бойтесь ремонта, учите мат.часть, смотрите видео уроки, и вам не пригодятся услуги механика.

Вешайте кофры, меняйте фары и зеркала. Мопед Альфа из той серии, что на любую вашу заботу отзовётся надёжностью в тысячах ваших будущих километрах.

www.real-biker.ru

Смена масла в коробке передач

В самом низу двигателя с левой стороны дороги. мы ищем сливную пробку и заглушку. Замятие находится сбоку или сверху, а дренаж всегда находится внизу.

Мы заменяем емкость сливной пробки, мы отворачиваем оба вилки.

Мы ждем около десяти минут, пока старое масло стекает из редуктора.

Протрите сливное отверстие и пробку, нанесите герметик на пробку и заверните его на место.

Мы принимаем масло. Я беру литровый контейнер настолько выгодным и достаточным для примерно 10 замен. Если вы меняете масло нечасто. купите специальную пробирку запатентованного масла для редукторов скутеров. Это там для одной замены более чем достаточно и без дополнительной головной боли, пробить его специальным носиком в залитую дыру.

Обкатка мопеда с обновленным мотором

Когда мопед собран с новой конфигурацией мотора и обкатан в щадящих режимах, попробуйте развить максимальную скорость в безлюдных условиях. Может оказаться, что ходовая часть и тормоза уже не справляются с мощью мотора. Спицы заднего колеса сворачиваются крутящим моментом, а для того, чтобы затормозить мопед придется выпускать тормозной парашют. На ходу сайлентблоки амортизаторов высыпаются и начинается воблинг. Это значит, что следующими в списке замены будут амортизаторы, передняя вилка от мотоцикла с колесом и системой дискового тормоза.

Мопед Альфа является одним из самых популярных в странах постсоветского пространства. Это неудивительно, ведь данная модель является отличным соотношением цены и качества. Характеристики позволяют считать мопед практически универсалом, а широкие возможности доработки помогают значительно их расширить. Применение такого мопеда не только удобно, но и экономично – расход топлива на 100 км составляет всего около 2 литров при двигателе заводской комплектации. Сочетание небольшого веса (около 80 кг) с грузоподъёмностью до 120 кг делает данную модель весьма привлекательной.

Однако подержанные модели порой испытывают проблемы с зажиганием, что сводит на нет все преимущества мопеда. Вернуть своего железного коня в строй и понять, из-за чего не заводится мопед Альфа, не очень сложно. Для этого даже необязательно обращаться к специалистам – при должном внимании все работы можно выполнить своими руками.

Экстерьер

Официально Альфа 110 относится к скутерам. Но, несмотря на это, его внешний вид больше подходит для мотоцикла. Среди отличительных черт дизайна мопеда Альфа 110 можно выделить:

— Колеса, имеющие большой размер;

— Крупную переднюю вилку;

— Зеркала заднего вида;

— Множество компонентов, которые были изготовлены из высококачественного металла.

Также среди отличительных черт этого скутера можно выделить довольно большие габариты и представительный внешний вид. Еще можно вспомнить и о приятных бонусах – элегантные подставки, предназначенные для размещения ног, и глушитель, выполненный в виде саксофона. К слову, глушитель издает достаточно приятный мелодичный звук.

Из интересных особенностей можно выделить специальные лампочки, расположенные на панели приборов – их задача состоит в том, чтобы сообщать водителю о включенном ближнем или дальнем свете, а также о функционирующем в данный момент указателе поворота.

Для того чтобы обеспечить водителю безопасную поездку, не лишенную комфорта, в мопеде имеются удобное пространство для кофр и боковые дуги, материалом изготовления которым послужили качественные металлические трубы – благодаря им боковые дуги не деформируются даже в случае аварии или падения.

Пошаговый ремонт сцепления мопеда

Регулировка сцепления процесс трудоемкий, однако, не настолько сложный. С этим способен справится даже новичок. Итак, чтобы отрегулировать сцепление необходимо последовательно и внимательно выполнить несколько пунктов.

Поставить мопед на центральную ножку;
Найти хромированную крышку двигателя, которая распложена с правой стороны, и открутить ее;
Когда крышка будет снята, появится доступ к регулировочному винту и фиксирующей контргайке;
Для начала следует чуть ослабить контргайку, после чего с помощью шлицевой отвертки ее следует открутить до момента, пока она сможет свободно и беспрепятственно вращаться;
Теперь необходимо закрутить регулировочный винт до того момента, пока он не упрется в препятствие и станет закручиваться с легким усилием. Данное положение является правильным;
Теперь ничего больше не остается, кроме как зафиксировать этот болт от поворачиваний отверткой;
После этого следует затянуть контргайку;
Находим на тросике сцепления болт и закручиваем его до упора. Таким образом сцепление расслабляется;
После выполнения данной процедуры следует завезти мопед и включить первую передачу. При этом не забываем, что мопед остается на центральной ножке, чтобы заднее колесо было на весу. Колесо начнет крутиться;
Теперь нужно найти такое положение, которое позволит во время выжима сцепления остановить крутящее колесо рукой или ботинком. Если колесо получилось остановить таким образом, то работа по регулировке сцепления мопеда закончена. Если колесо продолжает крутиться и остановить его не получается, то следует выполнить пункт, описанный ниже;
Необходимо изменить местоположение регулировочного вина. Для этого понадобится из инструментов все та же отвертка.
Когда желаемый результат получен, и колесо возможно остановить рукой или ботинком, нужно закрутить контргайку и вернуть обратно хромированную крышку;
Завершающим этапом является выкручивание болтика, расположенного на тросе сцепления, до момента, чтобы ручка сцепления имела свободный ход в 1 см.

Источник

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Классификация API

API — это система классификации автомобильных масел по качеству. Обозначение масла в этой системе состоит из латинских букв.

Первая часть может быть либо S (Service) — масло для бензиновых двигателей, C (Commercial) — масло для дизельных двигателей, EC (Energy Conserving) — энергосберегающие масла.

Следующая буква — обозначение поколения масла. Обозначение идет в алфавитном порядке, т.е. чем буква дальше от начала латинского алфавита — тем поколение масла выше (эксплуатационные качества лучше).

Категории API SA, SB, SC, SD, SE, SF, SG на сегодняшний день признаны недействительными, категория SH — считается условно-действующей. Таким образом рекомендованного в инструкции к мопеду масла категорий SE и SF в продаже сейчас не найти. Какое же тогда масло покупать? Ответ — покупать любое, следующее дальше по алфавиту (SJ, SL, SM, SN), оно в любом случае будет не хуже рекомендованного.

DC CDI коммутатор

Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:

Плюс (12В)
Минус
Датчик Холла
Катушка зажигания

Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.

Передние амортизаторы скутера – устройство, разборка и ремонт

Как известно, основная часть современных скутеров укомплектована телескопической передней вилкой. Более дорогие модели сочетают в конструкции такой подвески пружины и специальное масло. Масляный амортизатор работает мягче, эффективней, дольше.

Разновидности и конструктивные особенности, преимущества и недостатки всех видов передней подвески для скутера мы рассматривали тут.
А тут мы выбирали наиболее оптимальную вилку для наших дорог.

Тем не менее, бюджетные японские скутеры, такие как Honda Dio (не учитываем модели ZX), Suzuki Lets и др. ограничены в конструкции передних амортизаторов лишь сухими пружинами. К сожалению, они очень чувствительны к среде эксплуатации скутера и рассчитаны больше на чистые городские улочки Японии, нежели на пыльные проселочные дороги, где амортизаторы приходят в негодность в течение первых двух сезонов эксплуатации.

После потери своих свойств, вилка просто не способна каким-либо образом смягчать удары дорожного полотна по колесу. Все это передается на руль, управление становится невыносимым и опасным. В данном случае имеем два варианта:

Замена передних амортизаторов целиком. Они продаются в любом магазине запчастей для скутеров. Необходимо лишь демонтировать неисправные перья, открутив лишь по два болта на каждом и установить новые. Нельзя проводить замену лишь одного пера, даже если второе еще выполняет свои функции. В этом случае они по разному будут принимать нагрузку и неизбежно подруливание скутера в сторону, где перо окажется мягче. Поэтому замена производится только в паре.
Разборка и ремонт передних амортизаторов скутера. Этот процесс, естественно, сложнее и требует навыков ремонта, определенных инструментов и знания конструкции. После ремонта, сухая вилка будет работать практически как новая, а иногда и такой же промежуток времени, естественно, до следующего ремонта и замены изношенных деталей. Этот метод наиболее предпочтительный, так как при заклинивании одного лишь пера, менять оба амортизатора каждые два сезона нецелесообразно.

Причины неисправности

Китайский мопед Альфа, цена которого отличается демократичностью, не доставляет владельцам много проблем. Перебои в двигателе мопеда имеют несколько причин, разобравшись с которыми, можно быстро устранить поломку.

Разборка двигателя мопеда

Итак, если двигатель запускается с большим трудом, глушитель «стреляет», а из трубы идет дым, значит, мопед «капризничает» по причине проблем с карбюратором. Для того чтобы решить эту проблему мопеда Альфа, необходимо:

почистить карбюратор;
тщательно очистить воздушный фильтр мопеда;
затянуть винты;
настроить карбюратор мопеда.

Если Альфа медленно набирает скорость, а его двигатель не способен развить заявленную мощность, то причина заключается в некорректной работе клапанов мопеда. Также он может «заболеть» ввиду зазоров и некорректной фазы ГРМ. Для того, чтобы заставить мопед Альфа нормально функционировать, необходимо заменить отработавшие клапаны новыми.

Если мопед Альфа не способен развить нужную скорость, несмотря на рев двигателя и солидные обороты, остановить крутящееся колесо невозможно, а переключение передач происходит с перебоями, то причина неисправности заключается в износе сцепления.

Детали сцепления мопеда

Для устранения поломки необходимо проделать следующие манипуляции:

снять двигатель;
снять пластиковую крышку;
открутить поджимающий винт;
открутить механизм регулировки и плотно закрутить винт;
завести мопед;
включить первую скорость и проехать несколько метров.

Еще одной причиной неисправности двигателя мопеда может быть износ ведущих звезд. Если они сильно износились, необходимо заменить их новыми.

Вы можете столкнуться с проблемой перегрева двигателя. Исправить ситуацию можно после доливания масла. Если масло вытекает, необходимо срочно обратиться в профессиональный сервис.

Перегрев двигателя мопеда Альфа

Разборка двигателя

Разобрать двигатель Альфа достаточно просто. Для этого необходимо:

«вооружиться» ключом;
произвести откручивание болтов на впускном коллекторе (на 10);
открутить крышки цилиндра и находящиеся там болты (4 штуки);
снять головку цилиндра.

После осуществления необходимых манипуляций надо правильно собрать двигатель, установив на место все детали.

Помочь разобраться с нюансами может схема. Также немало полезных советов относительно ремонта важнейшего «органа» мопеда Альфа содержатся в обучающем видео.

Неисправности сцепления

Итак, какие могут быть неисправности сцепления – это когда сцепление буксует, или когда сцепление ведет.

Давайте разберем такие ситуации, когда сцепление буксует:

Проскальзывает лапка кикстартера и мопед не заводится;
Когда вы включаете первую передачу, а мопед не едет. Начинает схватывать уже в самом конце выжатой ручки сцепления;
Когда вы едете на мопеде и даете резко газ, то обороты двигателя возрастают, а мопед скорость не набирает.

Теперь разберем ситуацию, когда сцепление ведет:

Мопед хорошо заводится, но при выжатой ручке сцепления и включении первой передачи мопед дергается и начинает ехать;

Плохо включаются и выключаются передачи. На ходу возникают сложности с переключением на другую передачу.

Коммутатор на мопед Альфа

В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.

Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.

Как мы видим распиновка данного коммутатора очень проста.

Распиновка

Черно-желтый провод 1 , идет к катушке зажигания.
Черно-красный провод 2 отвечает за питание.
Контакт 3 отсутствует в принципе.
Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
Сине-белый контакт 5 идет к датчику Холла.
Последний, зеленый контакт 6 является массой.

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.

Классический вид мопеда Альфа

Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа

110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:

Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.

Как заменить амортизаторы на мопед «Альфа»
