Замена тросика сцепления ВАЗ 2110 – автосервис не нужен

Как правильно отрегулировать сцепление на ВАЗ 2114

Современные автомобили отечественного производства ушли от классики. Стандартная регулировка сцепления ВАЗ 2114 и других машин семейства выполняется путем подтяжки троса, а не настройкой гидравлического механизма, что повышает надежность узла.

Данный механизм требует периодической регулировки – стальной тросик имеет свойство вытягиваться под нагрузкой, что сбивает изначальные характеристики.

Подтяжку привода нужно делать в таких случаях.

1. Нарушение точности включения передач – скрипы, треск или другие посторонние звуки, исходящие во время манипуляций с КПП.
2. Наблюдается диссонанс между набором оборотов двигателя и разгоном машины. Это явный признак того, что диск сцепления буксует под нагрузкой. Вторичным симптомом выступает запах горелого после резких разгонов или динамических ускорений.
3. Педаль проваливается или самопроизвольно приподнялась, или опустилась относительно эталонного значения.
4. Сцепление включается рано или с запозданием, что приводит к продергиванию машины во время включения передачи.

Инструкция регулировки сцепления своими руками на ВАЗ 2114

• крестовая отвертка или головка №8;
• комплект рожковых ключей на 13 и 17;
• WD 40 или аналогичное средство;
• линейка/строительная рулетка/другой измерительный прибор.

Принцип регулировки заключается в подтяжке тросового привода. Здесь нет гидравлики или сложной механики – все меняется и ремонтируется буквально «на коленке».Как это делается можно посмотреть на видео:

Как отрегулировать трос сцепления

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

1. Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
2. Ради безопасности отключить клеммы с аккумулятора.
3. В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.

Открывается капот. Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).

Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач. На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).

Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом. Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2). Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.

После калибровок, механизм собирается в обратном порядке. Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.

Регулировка свободного хода педали сцепления

Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге.

Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.

Правильная настройка сцепления

Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.

1. Поставить машину на ручник.
2. Завести мотор на нейтральной передаче.
3. Включить первую и не снимая автомобиль с ручника постараться тронуться. Если ДВС дергается и глохнет – все сделано правильно. В случае, когда движение не начинается, а двигатель работает – диск сцепления буксует, нужно ослабить натяжение троса.

Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.

Как отрегулировать сцепление на ВАЗ 2114 после замены

После установки нового привода, его необходимо дополнительно калибровать. Дело в том, что новый трос имеет свойство вытягиваться до нормальной рабочей длины. Поэтому опытные механики рекомендуют проконтролировать растяжение магистрали после 400-500 км пробега машины. Это обосновано тем, что даже в случае идеальной первичной калибровки в обязательном порядке потребуется убирать усадки новых запчастей.

Рассуждения об альтернативной регулировке

Прежде, как отрегулировать традиционным способом сцепление на ВАЗ 2110, порассуждаем о том, насколько он оправдан, и есть ли смысл применения альтернативного варианта. По отзывам многих владельцев «десяток», да и не только их, педаль управления муфтой стоит довольно высоко от пола. Неудобство, к которому большинство водителей привыкает, на самом деле весьма существенно.

Водитель устает во время поездки, ему все меньше и меньше хочется переключать передачи, каждый раз поднимая тяжелый ботинок. Это сказывается не только на скорости передвижения, но и на состоянии трансмиссии. Опытные шоферы уверяют: педаль сцепления в отпущенном состоянии должна стоять так, чтобы ее можно было бы выжать, не отрывая от пола пятку. Недаром на УАЗах и Газелях, где регулировка невозможна, бывалые водители подкладывают под коврик обрезок доски.

Классический порядок регулировки указывает данные, которые обеспечивают выключение муфты с большим запасом. В результате, выжимая полностью педаль, водитель заставляет подшипник прогибать диафрагменную пружину намного больше, чем это технически нужно. В итоге, она теряет свои характерные свойства, а в критические моменты попросту ломается

И неважно, что вы выбрали для замены фирменный комплект сцепления – законам физики подвластны все

Методика альтернативной настройки привода муфты

Опытные автолюбители предпочитают делать юстировку индивидуально для каждого комплекта деталей муфты. Мероприятие не требует наличия помощника и особых приспособлений:

• Запустить мотор, выжать муфту и включить заднюю скорость. Практически на всех вазовских моделях она без синхронизатора, поэтому происходит полное разъединение дисков.
• Медленно отпускать педаль и одновременно включать и выключать заднюю передачу.
• Момент включения скорости проявляется вибрацией на ручке переключения. Если настройка делалась по официальной заводской инструкции, то начало включения будет соответствовать расстоянию педали от пола 75-100 мм.
• Установить такую длину троса, чтобы момент «схватывания» соответствовал 20 мм от пола до верхней кромки педали.

После того, как мы отрегулировали этим способом сцепление на ВАЗ 2110, педаль муфты в начальном положении находится намного ниже тормозной педали. Это позволяет мгновенно перебрасывать носок ботинка, не поднимая ногу к рулю. Раннее включение значительно упрощает процесс управления авто, передачи включаются мягко и без рывков.

В заключение нужно отметить некоторых «самоделкиных», которые специально отводят выжимной подшипник от корзины, объясняя свои действия, тем, что таким образом удастся продлить срок его эксплуатации. Однако придется их разочаровать – долговечнее подшипник вряд ли станет, а вот, лепестки диафрагменной пружины постепенно будут фрезероваться нераскрученной обоймой подшипника. И, заметьте, мы не обсуждаем дискомфорт от увеличенного хода педали, который может обернуться гораздо большими тратами, чем приобретение элементов муфты.

Переключение передач без сцепления

Далеко не каждый водитель ВАЗ 2110 представляет, каким образом можно не только завести, но и управлять автомобилем, не пользуясь педалью сцепления. Конечно, навык этот весьма специфический, но может оказаться жизненно незаменимым, когда обрыв троса сцепления происходит в самый неподходящий момент.

Долгая езда на первой передаче чревата перегревом двигателя. Если расстояние предстоит преодолеть немалое — лучше научиться переключать повышенные передачи, не используя сцепления, для чего:

‘); if(“undefined”===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(“script”); i.type=”text/javascript”; i.async=true; i.charset=”utf-8″; i.src=”https://www.drivenetwork.ru/data/”+t+”.js?async=1&div=”+r+”&t=”+Math.random(); var s=document.getElementsByTagName(“head”)||document.getElementsByTagName(“body”); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

• отпускаете педаль газа и в момент наименьшего сопротивления выключаете передачу, переводя рычаг трансмиссии в нейтральное положение;
• далее включаете следующую передачу, продолжая разгон.

Несколько отличается предполагаемый алгоритм понижения передачи в случае нерабочего сцепления, требующего замены:

• переключившись на нейтральную передачу, перегазовываем, повышая тем самым обороты первичного вала;
• и только затем переключаемся на пониженную передачу.

VESKO-TRANS.RU

Педаль сцепления упала на пол и больше не нажимается? Стоит переживать, если замена ВАЗ 2110 на трос сцепления обойдется вам в любые 250 рублей. Замена кабеля максимально проста, и вам не понадобится 100 поездок.

Но что еще следует делать, если на пути обнаружена неисправность. вы можете даже ездить с неисправной муфтой. Главное знать как. Обычные базы данных автоматической грамотности гарантируют вам уверенность даже в самых непредсказуемых технических проблемах на дороге.

Неисправная педаль сцепления, которая вышла из строя в самый неподходящий момент, является очень неприятным результатом небрежной и экстремальной езды. Ресурс кабеля очень велик, и его редко просят изменить. Невыполнение этого требования может указывать на возраст вашего стального жеребца.

Распространенные ошибки вождения, приводящие к обрыву кабеля:

• Не включайте педаль сцепления во время движения без скольжения. Это может привести не только к обрыву кабеля, но и к отказу трансмиссии;
• Запуск с места с самым высоким крутящим моментом также является основным фактором, который в конечном итоге приводит к повреждению кабеля и требует его замены.

Кстати, обрыв кабеля является еще одним из самых нежных и обычных поломок на ВАЗ 2110. Гораздо более неприятной проблемой может стать изменение крепления вилки сцепления (примерно 10% от общей массы соответствующих дефектов). ). В этом случае ремонт обойдется в несколько тысяч рублей.

Таким образом, если ваша педаль сцепления упала на пол, возможны несколько обстоятельств:

Замена тросика ВАЗ 2109

необходимость замены кабеля;

сломана вилка сцепления сцепления;

кабель просто снялся со своих мест и попросил перетянуть болты.

Не каждый водитель ВАЗ 2110 далек от того, чтобы представить, как можно не только заводить, но и ездить, не используя педаль сцепления. Конечно, этот навык очень специфичен, но на самом деле он может быть незаменим, когда трос сцепления отрывается в самый неподходящий момент.

Самый простой способ. запустить автомобиль на первой передаче, нажав педаль акселератора наполовину. После включения зажигания автомобильные стразы начнутся с очень ощутимого прыжка, поэтому будьте осторожны при попытке его запустить. Таким же образом мы включаем заднюю коробку передач.

Длительная езда на первой передаче грозит перегревом двигателя. Если вам предстоит пройти большое расстояние. лучше научиться переключать повышенную передачу без сцепления, почему:

• отпустите педаль акселератора и, в случае меньшего сопротивления, выключите коробку передач, переместив рычаг переключения передач в нейтральное положение;
• затем включите следующую передачу, продолжая ускорение.

Предлагаемый способ редуктора коробки передач в случае поломки сцепления, требующий переключения передач, несколько отличается:

• Переключаясь на нейтральную передачу, мы восстанавливаем, увеличивая скорость входного вала;
• и только потом перейти на пониженную передачу.

Для замены троса сцепления используйте следующий набор инструментов:

• плоские и крестовые отвертки;
• набор храповых гаечных ключей и трещоточных головок.

Неисправности и причины их появления

Но такой тип привода тоже не является вечным и возникновение проблем с ним – лишь дело времени.

Со временем нити троса подвергаются коррозии и рвутся, из-за чего в один из моментов при нажатии на педаль сцепления она остается в выжатом положении и уже не возвращается в исходное положение.

По той же причине бывает так, что нажатие педали и возврат ее – затруднителен, при этом прослушивается скрежет. Это является следствием «распушивания» троса – перегнившие металлические нити упираются в оплетку, значительно затрудняя движение.

Все эти неисправности происходят по одной простой причине – внутрь оплетки попадает влага, которая и приводит к возникновению коррозии.

И хоть производители пытаются бороться с этой проблемой путем нанесения поверх троса полиэтиленового защитного слоя, но такие меры могут лишь продлить срок службы.

И здесь тоже все просто – во время перемещения тросик трется об оплетку и со временем защитный слой протирается. Смазка троса тоже обеспечивает лишь временную защиту.

Необязательно коррозия является причиной порыва. Очень резкий выжим педали, к примеру, во время сложной дорожной ситуации, когда водитель ударяет по ней ногой со всей силы, тоже может привести к разрушению троса.

В любом случае, при возникновении проблем именно с приводом должна проводиться замена троса, поскольку ремонту он не подлежит.

Отметим, что причиной провала педали сцепления может быть не только трос, поэтому при возникновении такой неисправности в первую очередь необходимо удостовериться, что произошел порыв привода.

Дело в том, что бывают случаи, когда ломается механизм управления выжимным подшипником сцепления, что является значительно худшей проблемой, чем разрушение троса. Ведь при такой неисправности придется снимать КПП с авто, чтобы провести ремонт механизма.

А вот порыв тросика – неисправность, которую очень просто устранить при наличии запасного элемента.

А поскольку такая проблема на ВАЗ может появиться в любой момент, то рекомендуется в багажнике всегда возить с собой новый трос.

Несколько замечаний

Пользуясь тем, что вы забрались довольно-таки глубоко во внутренности автомобиля, можно провести кое-какие дополнительные действия, чтобы не возвращаться к этому в ближайшее время.

• Желательно вместе со сцеплением поменять и выжимной подшипник;
• Проверить нужно также лепестки и саму корзину сцепления. При значительном износе не поленитесь заменить и их, в противном случае в близком обозримом будущем вам снова придется лезть в яму;
• Ведомый диск обязательно нужно центрировать . Хорошо бы использовать в этих целях особую оправку. При ее отсутствии нужно хотя бы подобрать деревянный кругляш нужных размеров. Когда затянут крепеж корзины, если центровка проведена верно, оправка (или ее заменитель) должна выйти без всяких усилий. Но и не выпадать самостоятельно.

Замена тросика сцепления ВАЗ 2110 – справится любой

Замена тросика сцепления ВАЗ 2110 не потребует много времени и усилий даже у начинающего автолюбителя. В руководстве по ремонту рекомендуют предварительно снять стеклоочиститель и жабо (декоративная панель под дворниками). Можно обойтись без этой процедуры, но отсутствие этих деталей во время ремонта значительно облегчает процесс крепления тросика на педали.

Чтобы удалить лопнувший или старый трос, сначала необходимо его извлечь из кронштейна крепления, расположенного на КПП (коробке переключения передач). Для этого раскручивают гайки, крепящие трос в кронштейне (используют 2 ключа на 19). Ослабив натяжку, вынимают поврежденную деталь из крепления. Затем ее выводят из зацепления в вилке, которая включает сцепление – придерживают одной рукой вилку, а другой освобождают трос.

Следующий этап – отсоединение тросика от педали. При снятых жабо и стеклоочистителе завершают демонтаж в моторном отсеке авто, так как к кожуху защиты педали сцепления будет свободный доступ. Кожух расположен возле вакуумного гидроусилителя тормозов. Защиту снимают, предварительно открутив крестовой отверткой винт крепления. Затем необходимо отверткой подцепить и снять стопорную скобу, которая удерживает головку троса на втулке педали. После этого снимают тросик.

При неснятых стеклоочистителе и жабо стопорную скобу демонтируют из салона. Придется изрядно постараться, чтобы выбрать наиболее подходящую для этого позу – место для работы достаточно тесное и неудобное. Педаль сцепления поднимают вверх до упора и снимают скобу, а потом и трос. Затем, когда стопорная скоба снята, ключом на 8 откручивают опорную пластину тросика, который после этого вытаскивают в салон.

Прежде чем начать установку нового троса, необходимо с пальца педали снять втулку, на которую тросик надевается. Ее внимательно осматривают и в случае сильного износа меняют. Палец педали и поводок нового троса смазывают. Используют, как правило, Литол.

Как только вы замечаете какие-то отклонения в работе системы сцепления, нужно тут же принимать соответствующие меры, поскольку от этого комплекта зависит очень многое. Главное – что без сцепления вам не удастся включить ни одной скорости, соответственно, никуда вы не поедете. Бывает, что педаль проваливается, либо, наоборот, работает очень туго. В обоих случаях понадобится регулировка.

На самом деле, не так уж сложно заглянуть в неотъемлемую составляющую ВАЗ 2110 –библию и камасутру — руководство по эксплуатации. Там все довольно четко описано. Но попробуем и мы доступно, понятно, поэтапно рассказать о том, как проводится регулировка.

1 этап:

Проверка хода педали. Именно с этого пункта нужно начинать. Согласно заводской наладке, ее ход на ВАЗ 2110 считается нормальным, если составляет около 13 сантиметров. Но он становится больше по ходу изнашивания накладки ведомого диска, поскольку при таком раскладе происходит приподнимание педали. Замерить ее ход не составит никакого труда. Понадобится только линейка.

Замер хода педали сцепления

Итак, открываем дверку с боку водителя, наклоняемся к педали. Даже те, кто совершенно не разбирается в ремонте машины, знают ее местоположение – крайняя слева из трех, там имеющихся. Упираем линейку в коврик, перпендикулярно педали, внимательно смотрим, на каком расстоянии от пола она находится. Если видим на шкале 16 см, или более – нужна срочная регулировка.

2 этап:

Непосредственно регулировка. Собственно, ничего особо разбирать не понадобится, все происходит из подкапотного пространства, а также из салона. Понадобятся только два обычных ключа на 13. Открываем капот, находим наконечник троса сцепления, контргайку на нем. Одним из ключей ослабляем эту контргайку. Вторым таким же ключом поворачиваем регулировочную гайку. «Накатывая» ее на наконечник, мы увеличиваем полный ход педали, откручивая от нее подальше – уменьшаем.

Крутим гайку и контргайку на тросе сцепления

Так шаманим с гайкой, проверяя, поднялась педаль сцепления или опустилась. Когда расстояние хода станет примерно 13 см, раза 4-5 резко нажимаем на нее и отпускаем. Если результат нас не совсем удовлетворил (расстояние больше или меньше нужного), то еще раз проводим регулировку. Когда все устраивает, контргайку затягиваем, после чего до упора сдвигаем втулку-ограничитель (она резиновая).

Сдвигаем до упора втулку-ограничитель

Собственно, из этих нехитрых действий заключается регулировка сцепления на ВАЗ 2110. Единственное замечание – если тросик или другие составляющие части привода сцепления износились, лучше не тянуть с их заменой, а провести одновременно замену с регулировкой, в которой ничего сложного не наблюдается.

Назначение тросика и его место в устройстве

В машинах ваз 2112 стоит механический привод, он устанавливается на легковых автомобилях семейства ВАЗ и не только, которые оснащены силовыми агрегатами небольшой мощности. Этот вид привода выгодно отличается от других очень простым устройством и дешевизной при его производстве. Кроме этого, механический привод прост в ремонте и обслуживании, потому что содержит в себе минимальное количество необходимых элементов, смотрите фото ниже:

Схематическое устройство механического сцепления

• Как видно из схемы, главный элемент механического привода представлен гибким тросиком, заключенным в оболочку
• Педаль сцепления располагается в салоне автомобиля и через гибкий трос связана с рычагом (вилкой сцепления)
• В месте соединении вилки и троса находится регулировочное устройство, которое предназначено для регулирования свободного хода педали
• Работа привода невероятно проста: водитель жмет на педаль
• Этим он приводит в движение на ваз 2112 тросик сцепления, который тянет рычажное устройство
• Это устройство (вилка) перемещает выжимной подшипник по направляющей
• Выжимной подшипник давит на лапки (лепестки) корзины
• Таким образом, происходит выключение сцепления

Замена троса

Замена тросика сцепления ваз 2110

Замена тросика сцепления на ваз 2110 займет минимальное количество времени, это касается даже начинающих водителей. Исходя из технических документов по использованию и ремонту машины, в процессе выполнения работ рекомендуется откреплять на ВАЗ стеклоочиститель с жабо. Конечно, если нужно сэкономить время, можно выполнять работы и без съёма деталей, но большинство специалистов это делают, поскольку сравнительно упрощается процесс фиксирования троса на педаль сцепления. Итак:

• На первом этапе нужно убрать старый или повреждённый элемент, в данном случае нужно избавиться от троса. Его вытаскивают из кронштейна закрепления, который размещается на КПП.
• При помощи двух ключей 19-го размера нужно раскрутить крепёжные гайки троса в самом кронштейне, в результате ослабляется его натяжение, и трос легко вынимается из крепежей.
• На следующем этапе трос выводится из закрепления в вилке активации сцепления. Для выполнения таких действий нужно придерживать вилку и одновременно освобождать трос.

Замена тросика сцепления у ваз 2110

• Его открепляют от педали сцепления.
• Если жабо со стеклоочистителем уже сняты, можно легко добраться до защитного кожуха на педали сцепления, он находится недалеко от тормозного вакуумного гидроусилителя.
• Крепёжный винт кожуха педали откручивается короткой крестообразной отвёрткой, после этого кожух легко снимается.

Заменить тросик сцепления ваз 2110 несложно

• При помощи отвёртки подцепляют стопорную скобу, удерживающую головку троса на педали сцепления. Эта скоба снимается вместе с тросом.
• Если жабо со стеклоочистителем ещё не снимались, доставать стопорную скобу нужно будет из салона. Чтобы это осуществить, нужно до упора приподнять педаль сцепления и снять скобу, после чего и сам трос сцепления.

Установка нового троса

Как заменить трос сцепления ваз 2110

• Перед установкой нового троса втулку, на которую надевают трос, нужно снять с пальца педали сцепления и осмотреть на целостность. Если втулка сильно изношена, её требуется заменить.
• Новый трос устанавливается в обратном порядке. Его конец пропихивают из салона в отсек мотора, после чего крепят на педаль. После этого трос с вилкой включения заводят в зацепление и закрепляют в кронштейне крепления на коробке передач.

Несколько способ замены троса

Заменить трос сцепления на ваз 2110

Сменить трос сцепления «десятки» можно разными методами:

• снять стеклоочиститель и жабо, это необходимо для удобства доставания крепления наконечника троса к педали;
• не снимать жабо.

Исходя из порядка замены привода сцепления ВАЗ 2110, подразумевается снятие стеклоочистителя и жабо, но можно выбрать путь немного проще, при котором необязательно выполнять разборку. В любом случае после замены потребуется регулировка сцепления. Конечно, многих интересует инструкция простого способа замены, поэтому ему стоит уделить больше внимания:

• При помощи ключа на 19 нужно открутить крепёжные элементы троса сцепления.
• После этого из вилки отключения сцепления выводится наконечник троса. Если трос порвался, то ничего снимать не потребуется.
• Далее потребуется переместиться в салон и открутить крепёжную гайку троса, которая находится недалеко от педали сцепления. Рекомендуется воспользоваться ключом на 8.
• Скоба крепления отцепляется от наконечника троса к педали сцепления. Чтобы выполнить подобное действие требуется приподнять педаль сцепления и подцепить клипсу отвёрткой.

• В этой ситуации трос сцепления придётся вытягивать через салон. Как правило, с тросом сцепления могут проходить и другие провода, которые не указаны в руководстве к автомобилю и которые мешают свободному прохождению троса из-за больших крепёжных шайб. Эти шайбы лучше на время открутить.
• Новый трос сцепления просовывается под капот из салона. Всё крепится обратно.

Рекомендуется уделить больше внимания самому сложному процессу, это надеванию крепёжной скобы наконечника троса к педали. Для осуществления работ придётся занять не очень удобное положение. Если всё делать по правилам, снимать жабо со стеклоочистителем нужно всегда. Конечно, скобу можно заменить своим зажимом, который делается из простой скрепки. Клипса аккуратно застёгивается в углублении крепления педали и для надёжности зажимается пассатижами.

Как правило, смазывать трос внутри кожуха густым смазывающим составом не так просто.

Причины износа

Основная причина поломки данного элемента – длительное эксплуатирование автомобиля ВАЗ 2110 в плохих условиях. Например, машина застряла в сугробе, водителю приходится часто газовать, что сказывается на состоянии детали.

Отдельно следует сказать о правильности эксплуатирования машины. При резком старте на повышенных оборотах либо при регулярном передвижении, когда нога стоит на педали сцепления, из-за чего возникает пробуксовка – также является фактором износа.

Эксплуатационные причины не единственные. Износ тросика может произойти ранее положенного срока из-за следующих факторов:

• монтаж тросика низкого качества;
• проведение ремонтных работ с допущением множества ошибок;
• игнорирование первых признаков, свидетельствующих о поломке.

Нужно учитывать каждый фактор, чтобы избежать непредвиденных повреждений и трат.

Замена троса сцепления на ВАЗ 2110

В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

• Разрыв троса сцепления;
• Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ритмичном нажатии «на газ» и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

ДЕМОНТАЖ РАЗОРВАННОГО ТРОСА

• Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
• Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
• Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

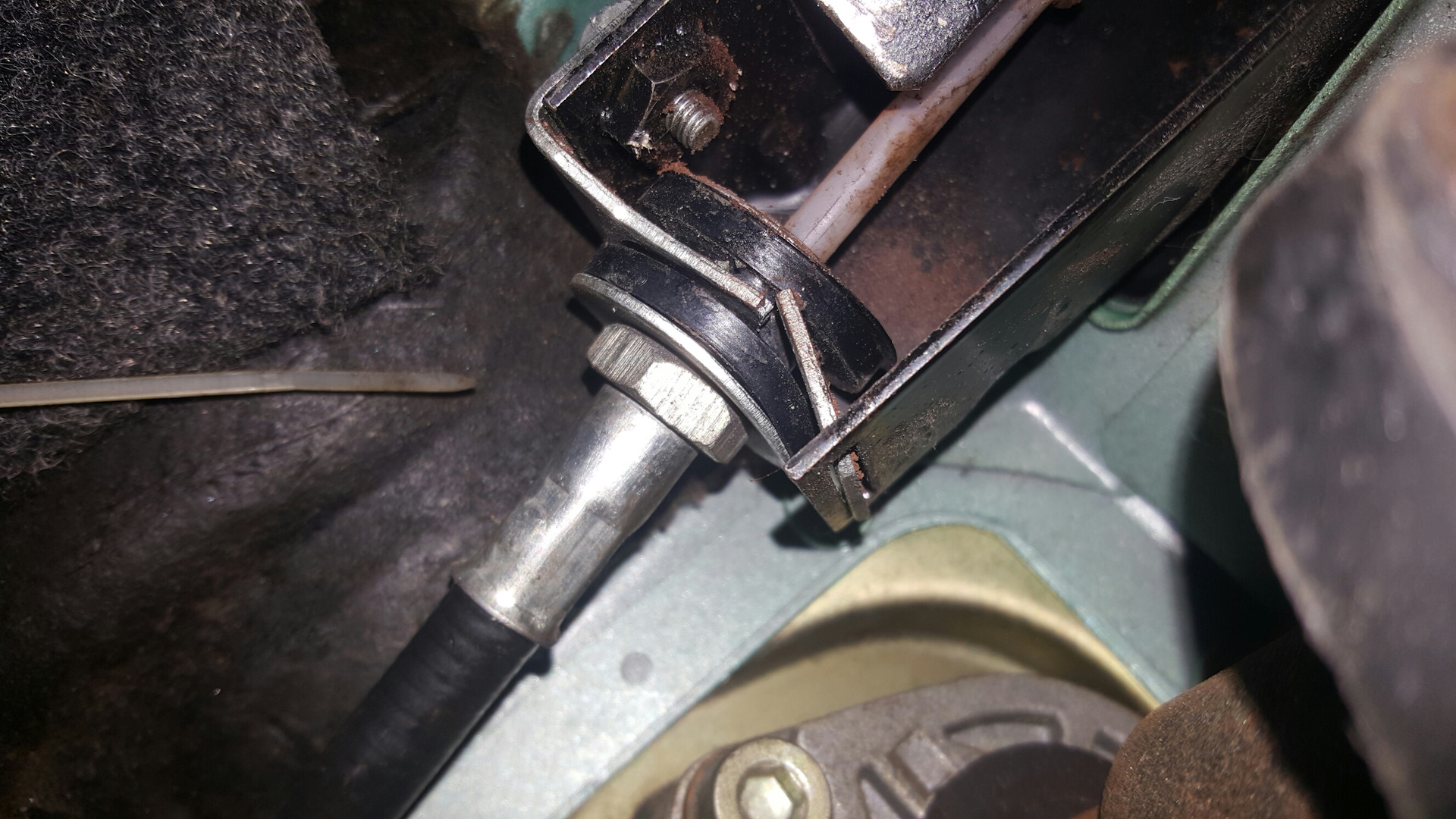

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

• Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;
• Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
• Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

• Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
• Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

1. Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
2. С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
3. Конец троса сцепления продевается из салона машины в отсек двигателя;
4. Закрепляют трос на педали;
5. Выполняют зацеп троса и вилки включения сцепления;
6. Закрепляют трос в кронштейне на коробке передач.

Как отрегулировать трос сцепления

После того, как была выполнена замена троса сцепления на ВАЗ 2110, необходимо выполнить его регулировку. Смысл этой процедуры состоит в том, чтобы настроить правильный ход педали. Свободный ход педали, который измеряется расстоянием от пола автомобиля до её верхней точки, должен быть в диапазоне 12.5 – 13 см. Если такие замеры делать не очень удобно, то рекомендуется просто отрегулировать педаль сцепления так, чтобы она была вровень с остальными педалями.

• Немного откручиваем гайки, фиксирующие трос (они находятся на кронштейне коробки передач);
• Используя регулировочные гайки, регулируют расположение наконечника троса, фиксируя его и проверяя траекторию движения и положение педали сцепления;
• После того, как педаль будет отрегулирована, закручивают крепёжные гайки.

На этом, все этапы регулировки, полагающиеся после замены троса сцепления, закончены.

Видео: Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112
