Как заменить тросик сцепления Лада Гранта

Советы, рекомендации и полезные видео по ремонту

Признаки неисправности троса сцепления. причины неисправности сцепления и способы устранения

1. Придерживайтесь общих рекомендаций по эксплуатации трансмиссии для увеличения срока службы.2. Срок службы 80-100 тысяч циклов нажатий на педаль, не выжимайте и не удерживайте сцепление без надобности.3. Перед установкой производите обильное смазывание нового ВП.4. Съём МКПП длительная по времени операция (2 часа), поэтому рекомендуется сразу произвести дефектовку диска, вилки, маховика, а так же сделать замену тросика по необходимости. 5. Не приобретайте запчасти на авторынке или в других сомнительных торговых пунктах.6. Смотрение полезные видео по ремонту, замене сцепления и не только!

1. СцеплениеЛада Гранта и его возможные неисправности

2. Регулировка и замена троса сцепления на Лада Гранта

3. Операциипо регулировке троса сцепления Лада Гранта

4. Как устранить скрипы и щелчки педали сцепления Гранты

Сцепление Лада Гранта и его возможные неисправности

На автомобиле установлено сцепление от модели Лада Калина. Сцепление представляет из себя маховик, на котором закреплена корзина. Корзина постоянно поджимает диск сцепления, именно за счет этого передается крутящий момент на КПП от двигателя. При нажатии на педаль сцепления, натягивается металлический трос, подсоединенный к вилке сцепления. Лепестки корзины отжимаются, перестают поджимать диск к маховику, при этом крутящий момент от двигателя не передается.

Здесь приведен рисунок лишь для ознакомления, с конструкцией сцепления Лады Гранты.

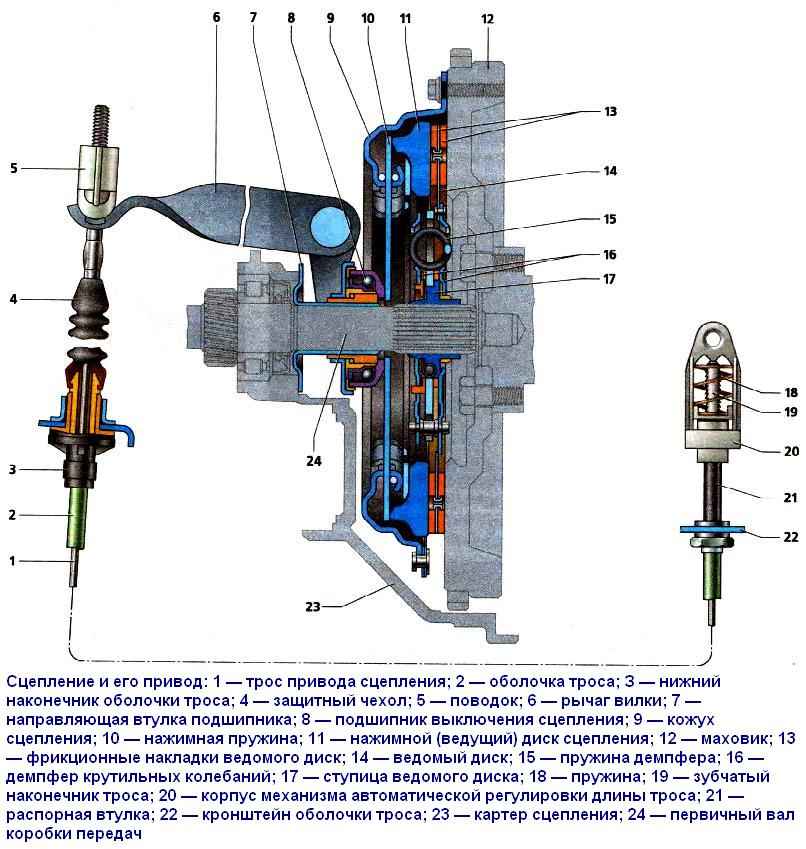

Сцепление и его привод: 1 — металлический трос привода сцепления; 2 — оболочка троса; 3 — нижний наконечник оболочки троса; 4 — защитный чехол; 5 — поводок; б — рычаг вилки; 7 — направляющая втулка подшипника; 8 — подшипник выключения сцепления; 9 — кожух сцепления; 10 — нажимная пружина; 11 — нажимной (ведущий) диск сцепления; 12 — маховик; 13 — фрикционные накладки ведомого диска; 14 — ведомый диск; 15 — пружина демпфера; 16 — демпфер крутильных колебаний; 17 — ступица ведомого диска; 18 — пружина; 19 — зубчатый наконечник троса; 20 — корпус механизма автоматической регулировки длины троса; 21 — распорная втулка; 22 — кронштейн оболочки троса; 23 — картер сцепления; 24— первичный вал КПП

Сцепление не нуждается в регулировке на протяжении всего срока службы.

Неисправностисцепления Лады Гранта

В таблице ниже, приведены возможные неисправности сцепления автомобиля Лада Гранта и методы их устранения. Более подробную информацию о проводимых операциях по ремонту сцепления машины, смотрите в отдельных статьях категории.

Регулировка и замена троса сцепления на Лада Гранта

На автомобиле Лада Гранта сцепление выключается, включается изменением положения лепестков сцепления. Лепестки отжимаются при помощи подшипника сцепления, который перемещается вилкой сцепления. Вилка сцепления, является фактически рычагом на оси, приводится в действие металлическим тросом сцепления. В данной статье приведена информация по замене и регулировке троса сцепления на автомобиле.

Инструменты необходимые для замены и регулировки троса сцепления: ключ на 8 мм, линейка, отвертка плоская

Процесс замены троса сцепления на автомобиле Лада Гранта

1. Со стороны салона, под панелью приборов (работа для наглядности показана при снятой панели) отверните гайку крепления упора оболочки троса сцепления к кронштейну педального узла и снимите упор со шпильки.

2. С помощью отвертки снимите с стержня педали сцепления стопорную скобу и пластиковый корпус механизма компенсации износа накладок ведомого диска сцепления.

3. В моторном отсеке вытащите из отверстия в перегородке между салоном и моторным отсеком уплотнитель оболочки троса привода сцепления. 4. Потяните трос вперед, то есть по направлению движения автомобиля. Снимите трос с углубления на вилке выключения сцепления (см рисунок ниже).

5. Отверните поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач (см рисунок ниже) и демонтируйте трос с автомобиля. Извлеките его из отверстия в перегородке.

Признаки износа сцепления

Признак	Причина и устранение
Неполное включение сцепления (буксует)	Замена дисков, очистка фрикционов
Неполное выключение (ведет)	Профилактика механизма сцепления
Периодические рывки	Износ тросика сцепления, замена фрикционов
Вибрация, биение при переходе на повышенные передачи	Искривление маховика, износ зубьев захвата. Замена маховика,смежных расходных материалов
Шум, скрип, скрежет при активации	Износ пружины демпфера, замена новой, смазка привода
Свободный ход педали увеличен, превышает 2 -3 мм	Натяжение тросика, замена новым
Слышен запах горелых фрикционных накладок	Демонтаж блока сцепления, замена изношенных элементов
Повышенный расход горючего	Изношен маховик, повреждены зубья
Сниженная динамика разгона	Замена фрикционов

Обзор цен производителей

Производитель артикул	Цена (Руб.)	Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001	От 3100	85 — 105
—/— 2190-31601000	—/—	—/—
—/— 302050901	—/—	—/—
—/— 302052223	—/—	—/—
—/— 302052307	—/—	—/—
LADA 21810160118001 муфта	От 650	80
LADA 21090160119000 направляющая первичного вала	От 750	75 — 80
LADA 21010160121500 опора вилки	От 150	75 – 95
LADA 21810160120001 вилка	От 800	85 – 95
Соединительная пружина вилки и муфты 21010160118800	От 350	85 — 95

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей представлено отечественным производителем. Зарубежные аналоги дороже на 10-17%. Качество изготовления деталей примерно на одном уровне.

С целью недопущения покупки подделки, пользуйтесь услугами официальных представительств, дилерских центров, авторизированных СТО.

Последнее время становится популярным заказ деталей с их последующей установкой непосредственно в мастерских. Преимущества такого выбора в профессиональном монтаже, оперативной доставке, предоставлении гарантии.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Вин — код»	вин-код.рф/
2.	«Автопитер»	http://www.autopiter.ru/
3.	«ДвижКом»	https://dvizhcom.ru/
4.	«БалтКам»	http://www.baltkam.ru/
5.	«Элит»	https://eshop.elit.ua/
6.	«Клан»	https://klan.com.ua/

Инструкция по натяжке и замене привода

Поскольку механизм стояночной тормозной системы располагается под днищем машины, то для выполнения работ нужна смотровая канава, эстакада либо подъемник. В крайнем случае можно обойтись и без них, но тогда придется вывесить заднюю часть авто и лечь под него, что не только неудобно, но и опасно. Перед тем как подтянуть трос, следует надежно зафиксировать передние колеса автомобиля противооткатными башмаками.

Затем действовать в такой последовательности:

Для замены тросового привода придется выделить больше времени, особенно для разборки барабанной тормозной системы. Для вывешивания обоих задних колес приготовьте деревянные колодки, а для замены – стандартный набор инструментов, специальных приспособлений не потребуется. Алгоритм действий такой:

Конструкция тросовой коробки передач на «Лада Гранта»

Из новшеств:

• Появились новые улучшенные синхронизаторы на первых двух передачах. Они облегчают переключения, делая их более четкими. Тросиковая КПП в «Гранта» отличается уменьшенным уровнем шума.
• Обновили и механизм переключения, который теперь выступает в роли отдельной части, а не расположен снизу. Благодаря этому он не находится среди затвердевающего масла на стоянке и живет подольше.
• Включить задний ход случайно теперь не получится – появилась блокировка. Вилки включения передач теперь отливаются из алюминия, а не из стали, как было в 2180. Поставляет их немецкий бренд Schaeffler.

Самая интересная новинка данной коробки – переход на тросовые приводы, в отличие от старой 2180. Тяги стоят меньше и фактически надежнее, однако производители массово отказываются от их использования. Тросы избавили от лишнего шума, стуков и вибраций. Привод сцепления изначально должен был быть гидравлическим, однако из-за цены от такой идеи отказались. Это плохо, потому что у гидравлического лучше характеристики.

Принцип работы

По сравнению с коробкой на тягах тросовая трансмиссия однозначно побеждает:

• Тросы при переключении глушат колебания.
• Рычаг втыкается мягко, без щелчков и стуков.
• За счет перехода на тросы сократился уровень заливаемого масла примерно на 25-30%.
• Перепада температур и замерзания холодной зимой тросовые трансмиссии не боятся.
• Тросовая КПП на «Гранте» обзавелась новым сцеплением с увеличенным диаметром диска (215 против 200 мм).

Тросовая КПП «Лады Гранты»

Тросовые КПП отлично подходят для машин с мощным двигателем. Так, продольное движение сократилось до 13 см, а поперечное до 9 см. Момент сцепления увеличился за счет увеличения его площади.

Объем и тип масла, периодичность замены

Сама трансмиссия обладает объемом масла в 2,2 литра. Масло в КПП «Гранты» с тросовым приводом нужно подбирать по вязкости. Если оно будет слишком вязким, а температура за бортом превышает указанные значения, передачи может закусывать. Для жарких регионов нужно подбирать более жидкое масло, а для холодных – вязкое. Рекомендуемая частота замены – 70 тыс. км.

С с тросовым приводом заливают марки «Лукойл» ТМ4. Вязкость зависит от места, в котором будет эксплуатироваться машина. Классы вязкости:

• 80W-90;
• 80W-85;
• 75W-90;
• 75W-85;
• 75W-80.

Компания рекомендует заливать марки масел «Лукойл» , «Роснефть Кинетик», «Транс» КП-2, ТНК «Транс» КП и КП «Супер», «Новойл Транс» КП. Вязкость у всех масел разная, следует подбирать по условиям эксплуатации. Для всех автомобилей АвтоВАЗ рекомендуют одних и тех же производителей масла.

Общая информация

Как и абсолютное большинство современных автомобилей, Лада Гранта комплектуется достаточно простым сцеплениям, в составе которого насчитывается лишь несколько элементов.

Сцепление (называемое также корзиной сцепления) включает в себя кожух, ведомый диск и выжимной подшипник. В состав кожуха, помимо него самого, входит еще и нажимной диск, кроме того, сложносоставной деталью является ведомый диск, состоящий из демпфера, фрикционных накладок и кольца.

Каждая Гранта комплектуется однодисковым сцеплением замкнутого типа, обладающим специальным элементом, призванным гасить колебания, образующиеся в моменты вращения во время переключений. Сцепка обеспечивается трением сухого типа между ведомым диском и фрикционными накладками, из-за чего данную разновидность сцепления называют сухой.

Помимо этого, сцепления на Грантах лишены зазоров между выжимными подшипниками и располагающимися в кожухе лапками нажимных пружин, что является их главной отличительной особенностью по сравнению со всеми предыдущими модификациями.

Операции снятия коробки переключения передач с автомобиля Лада Гранта

Коробка передач тяжелая, а ее форма не имеет правильных контуров, именно поэтому лучше всего работы производить как минимум вдвоем.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Для удобства работы снимите воздушный фильтр.

4. Поднимите автомобиль на подъемнике или вывесите его переднюю часть и установите на надежные опоры (если работаете на смотровой канаве). Для удобства работы можно снять передние колеса.

6. Если коробку передач снимают для ремонта, слейте из нее масло

7. Выверните четыре болта крепления передней крышки картера сцепления.

8. и снимите крышку.

Читайте:

9. Отсоедините рычаги передней подвески от поворотных кулаков, для чего выверните по два болта крепления шаровых опор к кулакам с обеих сторон автомобиля.

10. Опершись монтажной лопаткой на картер коробки передач, выдавите из нее внутренние шарниры левого.

11. и правого привода передних колес. Отведите приводы от коробки передач, перемещая наружу соответствующие амортизаторные стойки передней подвески.

Перемещению амортизаторных стоек препятствуют рулевые тяги. Чтобы исключить их влияние, при отсоединении от коробки передач правого привода выверните рулевое колесо до упора влево, а при отсоединении левого привода — вправо.

Отсоединяйте правый привод только после снятия передней крышки картера сцепления (см. пп. 7 и 8), иначе монтажной лопаткой можно прогнуть крышку и маховик будет за нее задевать.

Не отсоединяйте одновременно оба привода, так как в этом случае в дифференциале могут сместиться шестерни полуосей и установить приводы без разборки коробки передач будет невозможно. При необходимости отсоединения обоих приводов после отсоединения одного из них вставьте на его место технологическую заглушку или старый корпус внутреннего шарнира и привяжите заглушку или корпус к коробке передач проволокой, чтобы они не выпали при снятии коробки. После этого отсоедините второй привод.

12. Отсоедините колодки жгутов проводов от выключателя света заднего хода.

Снятие троса

у тросикового выбора передачКПП Гранта .

Снятие МКПП 2181 с тросовым приводом

В этом видео показан процес снятия кпп

13. и от датчика скорости.

14. Отверните гайки двух болтов крепления кронштейна реактивной тяги к коробке передач, извлеките болты.

15. и отведите вниз тягу вместе с кронштейном,

16. Промаркируйте любым способом взаимное расположение тяги управления коробкой передач и хвостовика шарнира штока переключения передач, чтобы при обратной установке сохранить регулировку привода.

17. Ослабьте затяжку гайки стяжного болта хомута крепления тяги управления коробкой передач.

18. и отсоедините тягу от шарнира штока переключения передач.

19. Отсоедините от коробки передач нижний конец троса привода сцепления (см. «Замена и регулировка троса привода сцепления Лада Гранта»).

20. Выверните задний болт крепления кронштейна катушки зажигания.

21. Выверните два верхних болта крепления коробки передач к двигателю, одновременно крепящие второй поддерживающий кронштейн. Болт А (передний по направлению движения автомобиля) короткий, болт Б длинный. Отведите трос привода дроссельной заслонки вместе с кронштейном в сторону.

Болтается вилка сцепления гранта

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.

Пластиковый фиксатор

1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

Защитная скоба

1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

После проведения дефектовки, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Признаки неисправности, диагностика, способы устранения

Признак	Причина и устранение
Короткий ход педали	Отрегулировать длину тросика. Проверить целостность металлических волокон. Вероятнее всего расслоение, загиб.
Сцепление ведет на скорости, трудности с переключением на повышенные передачи.	Искривление маховика, его повреждение. Зубья захвата изношены. Замена маховика и сопутствующих расходных материалов.
Пробуксовка при активации первой передачи, прибавления оборотов педалью акселератора.	Заменить фрикционные накладки, диск, очистить привод от старой смазки
Резкие рывки при включении / переключении скоростей.	Поврежден нажимной диск, заменить корзину.
Свист при активации первой и последующих скоростей	Установить новый выжимной подшипник
Треск, стук, хруст при переходе на повышенные/пониженные передачи	Износ пружины демпфера, замена новой, смазка всего механизма привода.
Рычаг проваливается, западает, дребезжит	Чрезмерное растяжение натяжителя. Замена новым, установка втулок.

Причина скрипа педали сцепления на Ладе Гранте

Конструкция сцепления на автомобиле Лада Гранта отлична от предыдущих моделей ВАЗа. Активация привода вала осуществляется тросом с автоматическим натяжителем.

Если с завода настройка была выполнена корректно, то владельцу нет нужды повторно регулировать компенсатор натяжения. На практике все далеко не так, проблемы случаются. Особенно на этапе прохождения первого и второго технических осмотров.

Этап №1 Регулировка педали сцепления Лады Гранты

Появление сторонних шумов, скрипов свидетельствует о необходимости профилактики, дефектовки элементов сцепления. Первым делом проверяем зазор на вилке привода.

В моторном отсеке демонтируем пластиковый кожух воздушного элемента, снимаем патрубки. Штангенциркулем замеряем величину зазора между пластмассовым барашком и вилкой. Заводской стандарт — 27 мм, превышение, уменьшение длины недопустимо. Корректируем зазор путем выкручивания гайки (ключ на «10»).

Этап №2 Смазывание элементов

Смазыванием подвижные элементы педального узла, в том числе, храповик компенсатора, втулку педали сцепления, оболочку троса.

Для упрощения процесса смазки используем тавотницу, медицинский шприц наполняем трансмиссионным маслом, наносим на поверхность.

Иногда скрип доносится со стороны моторного отсека. Причина в поводке наконечника. Для устранения скрипа наносим масло на участок контакта гайки с вилкой привода.

Этап №3 Недостаточное количество смазки

В редких случаях причина скрипа в отсутствие смазки на первичном валу коробки передач. Устраняется дефект путем нанесения графитной смазки на поверхность вала. Предварительно снимаем резиновую втулку, распыляем смазку при помощи аэрозольного баллончика.

Какой должен быть ход педали сцепления Лады Гранты

Свободный ход педали сцепления на Ладе Гранте составляет 146 мм — это заводской «замер» расстояния от основы кузова к тыльной части педали (лягушки). Изготовитель допускает люфт хода в 2.0 мм.

Если вышеуказанное расстояние не соответствует стандарту, проводим следующие действия по регулировке:

1. В моторном отсеке оттягиваем наконечник троса до упора вперед. Штангенциркулем замеряем фактическое расстояние от пластиковой гайки к вилке привода. Заводской стандарт 27 мм.
2. Проводим регулировку, корректировку по мере необходимости (ключ на «10»).
3. 2-3 раза прокачиваем педаль, проводим повторные замеры.
4. В салоне автомобиля замеряем ход педали, он должен быть равным 146 мм.

Регулировки и сервис сцепления автомобиля Лада Гранта, Калина

На автомобилях Лада Гранта/Калина установлено однодисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса. Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск.

Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа.

Корзина сцепления Лада Калина/Гранта ВАЗ-2190 прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. Верхняя часть педали выполнена как двуплечий рычаг. На конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления.

Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

Рис.20. Трос привода выключения сцепления Лада Калина/Гранта ВАЗ-2190

1 — пружинная фиксирующая скоба; 2 — механизм автоматической регулировки длины троса; 3 — кронштейн оболочки троса; 4 — резиновый чехол; 5 — оболочка троса; 6 — гофрированный чехол нижнего конца троса; 7 — резьбовой (нижний) наконечник троса

Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец оболочки имеет кронштейн, которым крепится к педальному узлу.

Вертикальная поверхность кронштейна одновременно служит ограничителем хода педали. На нее установлена резиновая пластина. Нижней торец оболочки троса закреплен в кронштейне, установленном на картере коробки передач.

Нижний конец троса закрыт резиновым гофрированным чехлом. Трос соединен с рычагом вилки выключения сцепления Лада Гранта/Калина через пластмассовый поводок, навинченный на резьбовой наконечник троса.

Вилка выключения сцепления поворачивается в двух втулках. Верхняя втулка — пластмассовая, съемная, а нижняя — бронзовая, запрессованная в картер сцепления. При повороте вилки усилие передается на лепестки нажимной пружины через радиально-упорный шариковый подшипник (выжимной подшипник).

Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой. Постоянное зацепление вилки и муфты обеспечивает пружина п-образной формы.

Благодаря отсутствию зазора в приводе выключения сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной пружины, при этом выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы.

Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.

В процессе эксплуатации накладки ведомого диска сцепления Лада Калина/Гранта ВАЗ-2190 изнашиваются. Для компенсации этого износа в привод встроен механизм автоматической регулировки длины троса.

По мере износа накладок рычаг вилки, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса.

Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска. При нажатии педали сцепления верхний поводок смещается вверх.

При этом фиксаторы обжимают зубчатый наконечник троса, не давая ему выдвигаться из корпуса механизма регулировки.

Рис.21. Сцепление Лада Гранта/Калина

1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 педаль; 10 механизм автоматической регулировки длинны троса; 13 — муфта (выжимной подшипник); 15 — кронштейн установленный на картере коробки передач; 14 — нижний наконечник оболочки троса; А — расстояние смещения наводка, проверяемое при установке троса (27 мм)

Настройка механизма сцепления на Lada Kalina в домашних условиях

Как и все «тазики», Kalina вовсе не безупречна. За более чем десятилетнюю историю модель не раз дорабатывалась, но избавиться от некоторых проблем так и не удалось. В среде «калиноводов» признано, что механизм передачи крутящего момента в силу своих конструктивных особенностей является слабым звеном автомобиля. Несмотря на все модернизации в этой области, автолюбителям приходится периодически производить наладку муфты.

Особенности сцепления ВАЗ 2112

Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

Как работает автоподтяжка троса?

В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются. Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос. В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

Когда следует делать регулировку?

Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

1. Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.
2. Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.
3. Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107 , так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

Как проверить сцепление?

Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

• Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
• Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

• Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
• Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
• При биении накладок ведомого диска более 0,5 мм также требуется наладка.

При выполнении проверок важно, чтобы мотор авто был заглушен. Приступать к работе нужно не ранее, чем двигатель полностью остынет

Методика наладки проста и не требует визита в автосервис, потому что все можно делать самому. Поэтапно схема выполнения работ выглядит следующим образом:

Приступать к работе нужно не ранее, чем двигатель полностью остынет. Методика наладки проста и не требует визита в автосервис, потому что все можно делать самому. Поэтапно схема выполнения работ выглядит следующим образом:

• Перед тем, как отрегулировать привод сцепления на Калине, следует открыть капот моторного отсека и демонтировать воздушный фильтр.
• Оценить визуально состояние кожуха троса и заменить его в случае наличия повреждений.
• Потянуть на себя наконечник, чтобы трос взял полную натяжку. После этого проверить штангенциркулем расстояние между вилкой и поводком.
• Если измерения показали более 27 мм, то расстояние корректируется вращением поводка по резьбе наконечника.
• Нажать и отпустить педаль муфты несколько раз, повторить замеры.
• При необходимости повторить регулировку до получения необходимых нормативов.

Технология настройки муфты на Kalina не настолько сложна, как установка сцепления ВАЗ 2110 , поэтому вполне реализуема в гаражных условиях без привлечения специалистов. И этот факт радует отечественных автомобилистов, потому что муфта играет важную роль в управлении автомобилем.

Обзор цен производителей

Производитель, артикул	Цена (Руб.)	Ресурс (Тыс.км)
Лада 21901-1602210 оригинал	От 634	100
ASPCC260210	От 465	75 – 80
BRAND 219011602210	От 300	75 — 80
21901-1602266-00	От 150	40
21901-1602210-00	От 550 — 600	75
21901-1602210-00	—/—	75

*цены актуальны состоянием на 29.10.2018 года.

Рекомендации по выбору деталей и комплектующих

При выборе комплектующих отдавайте предпочтение качественным деталям с оригинальными каталожными артикулами. Приобретайте запчасти в сертифицированных точках продажи, официальных представительствах, у дилеров. В меньшей степени пользуйтесь услугами непроверенных посредников, реализовывающих продукцию по заниженным ценам. Дешевизна — первый признак подделки.

Неисправности КПП на Ладе Гранта и методы их устранения

Сперва нужно отметить недочеты механической коробки как более дешёвого и популярного варианта трансмиссии на этих автомобилях. Наглядно проблемы и их выходы их них представлены в таблице.

Тип неисправности	Способ решения
Шумы при работе трансмиссии
Изношены зубья шестерен.	Замена шестерен.
Сильный износ подшипников.	Замена подшипников.
Уровень масла ниже допустимого.	Долить масло и устранить утечку, если таковая имеется.
Тяжело переключать передачи
Сцепление выключается не полностью	Устранить проблему со сцеплением.
Тяга привода механизма переключения передач повреждена.	Устранить деформацию тяг.
Ослабили крепления механизмов.	Затянуть крепления.
Не отрегулирован привод.	Отрегулировать привод.
Сломаны пластиковые элементы привода.	Замена изношенных деталей.
Передачи выключаются сами по себе
Износ зубьев синхронизаторов на шестерне.	Заменить элементы изношенные.
Повреждение и износ опор двигателя.	Установить новые опоры.
Не отрегулирован привод механизма переключения передач.	Отрегулировать привод.
Посторонний шум при включении передач
Не выключается сцепление.	Отрегулировать сцепление, устранить неисправности.
Изношено кольцо, блокирующее синхронизатор.	Заменить кольцо.
Утечка масла
Износ сальников.	Проверить все имеющиеся в КПП сальники и заменить изношенные.
Ослабло крепление картера, крышки КПП, сливной пробки.	Затянуть ослабленные элементы, при необходимости заменить герметик.

Неисправности КПП зачастую тесно связаны с неисправным сцеплением. Характерные признаки могут указывать на множество поломок. Детальная и более объективная диагностика проводится только после демонтажа КПП и ее полной разборки для выявления проблем.

Новичкам и не имеющим представления о техническом устройстве этого агрегата заниматься ремонтом не рекомендуется. Дело в том, что коробка передач представляет собой сложный механизм со множеством деталей. При неумелом ремонте велика вероятность получения ещё больших проблем вплоть до полного выхода из строя агрегата.

При обращении в автосервис следует учитывать, что далеко не каждый механик имеет соответствующую квалификацию, а ремонт КПП Лада Гранта с тросовым приводом может влететь в круглую сумму.

Например, замена сальников подразумевает полный разбор КПП и оценивается в среднем не менее 6 000 рублей. Можно выполнять ремонтные работы и своими руками. Да, это сэкономит деньги, а вот свободного времени отнимет много, к тому же потребуется помощник. Как вариант, при серьезных проблемах автолюбители попросту меняют КПП в сборе. В некоторых случаях это единственное рациональное решение.

Неисправности АКПП

Чтобы самостоятельно выявить проблемы автоматической коробки передач, следует проехаться на автомобиле. Характерные признаки неисправности КПП:

• передачи не включаются;
• сильные рывки при движении;
• мигание соответствующих индикаторов;
• утечка трансмиссионного масла.

Наличие этих проблем говорит о необходимости срочного ремонта КПП. А неисправности АКПП влияют и на роботизированную трансмиссию. Робот является неким средним вариантом между АКПП и МКПП, а потому на него могут распространяться поломки и той и другой трансмиссии.

Выполнить ремонт АКПП в домашних условиях не представляется возможным. Устройство автомата и  робота в частности слишком сложное и самостоятельно не проводится. Более того, этим занимаются даже не все сервисные центры. Опытный автовладелец сможет устранить самые простые неисправности, такие как утечка масла и проблемы с самопроизвольным включением передач. Причем в последнем случае речь идёт о зачистке контактов.

Чаще всего владельцы Лады Гранта на АКПП могут сталкиваться такими с типичными для этой трансмиссии проблемами.

Когда необходимо менять тросик сцепления

Как правило, замена тросика необходима при его обрыве или слишком сильном растяжении (регулировка тросика не позволяет нормализовать работу сцепления).

В этом случае:

• педаль сцепления становится тугой;
• меняется рабочий ход педали;
• выжим сцепления также затрудняется;
• педаль сцепления проваливается «в пол»;

В результате передачи включаются с трудом, может появляться хруст в КПП при переключениях

Обратите внимание, игнорирование проблемы, а также активные попытки «воткнуть» передачу с хрустом при езде и другие усилия, которые водитель прикладывает при попытке переключений передач с неисправным сцеплением, могут стать причиной сильного износа синхронизаторов и других элементов коробки передач. Это значит, что с заменой тросика затягивать не стоит. При этом данная процедура не является сложной и вполне может быть выполнена своими руками в условиях обычного гаража

Единственный нюанс – приходится работать в области педального узла, что не совсем удобно (мешает блок предохранителей и ЭУР)

При этом данная процедура не является сложной и вполне может быть выполнена своими руками в условиях обычного гаража. Единственный нюанс – приходится работать в области педального узла, что не совсем удобно (мешает блок предохранителей и ЭУР).
