Замена термостата на Рено Логан 1.4, 1.6 8 и 16 клапанов

Снятие и проверка термостата

Когда охлаждающая жидкость прекратит стекать откручиваем все болты полностью и отводим корпус термостата вправо от посадочного места. Сам клапан легко извлекается, запомните его положение.

Осматриваем его на наличие резиновой прокладки и в каком положении он находится в закрытом или открытом.

На остывшем моторе он должен быть полностью закрытым, если имеет щель 1-2 мм и более, то изделие нужно менять.

Если через клапан подтекал антифриз, то помимо прокладки виной этому может быть корпус.

Посмотрите насколько сильно он изогнут, для этого необязательно его снимать полностью, если изгиб большой, то меняйте, если небольшой, то подготовьте герметик.

Заменив, при необходимости вышедшие из строя детали приступаем к установке узла на место.

ВАЖНО: Перед установкой обязательно зачистите посадочное место от алюминиевых окисей и окалин. Для этого используйте канцелярский нож, напильник и мелкозернистую наждачную бумагу. Установка:

Установка:

1. Возьмите термостойкий герметик и с помощью шприца нанесите его тонким слоем в паз корпуса термостата;
2. Также, нанесите герметик тонким слоем на посадочное место на двигателе;
3. Выполнение первых двух пунктов решит проблему несильного изгиба поверхности корпуса;
4. Выждите 15 – 20 минут для подсыхания герметика;
5. Установите клапан в корпус нагревательным элементом в сторону мотора. Там есть защитное ребро, которое не позволит сделать ошибку;
6. На данном этапе нужно подготовить болты. Многие их смазывают, чтобы потом легко открутить, но дело в том, что термостат находится на двигателе и постоянно вибрирует в итоге со временем затяжка ослабляется, что приводит к течи антифриза. Мы рекомендуем использовать фиксатор резьбы, благодаря которому затяжка зафиксируется на долгое время, тем более что вы затягиваете пластмассу к металлу и излишнее усилие тут ни к чему. Нанесите фиксатор тонким слоем с одной стороны болта, при закручивании он разойдется по всей поверхности.
7. Устанавливаем изделие на место и закручиваем болты без большого усилия (помните про пластик);
8. Если снимались патрубки, то перед их установкой смажьте их внутреннюю поверхность солидолом, чтобы они хорошо садились на место и плотно облегали трубки;
9. Залейте антифриз. Помните, что в Рено Логан предусмотрен специальный клапан для выпуска воздуха, воспользуйтесь им. Подсоедините один конец шланга к клапану, а второй опустите в расширительный бачок. Заведите автомобиль на 5 минут. Все верните в исходное положение.
10. Прогрейте автомобиль. Проверьте нет ли подтеканий, убедитесь в правильном прогреве всех узлов и агрегатов;
11. Если все в норме замена термостата завершена.

Что вам понадобится?

1. Непосредственно сам новый термостат.
2. Рожковый ключ на 10.
3. Отвертки.
4. Пластиковая бутылка объемом не менее 5 литров.
5. Нож.

Это интересно: Рено Логан замена средней части глушителя: полезно знать

Какой потребуется инструмент?

Для выполнения замены термостата с его корпусом в 1.6-литровом двигателе на модели Renault Logan следует обзавестись следующим перечнем инструментов и приспособлений:

• большой емкость для слива хладагента;
• инструментом, предназначенным для ослабления и съема хомутов с патрубков контура охлаждения;
• набором отверток, имеющих фигурные и плоские профили;
• головками с трещоткой и накидными ключами;
• приспособлениями для пережима резиновых патрубков охлаждения;
• термостойким герметиком.

Имея в арсенале обозначенный перечень инструментов, можно без труда выполнить намеченное мероприятие. На 1.6 литровых Рено Логан эта процедура не является трудоемкой, поэтому специальных навыков автомеханика не потребуется.

Замена термостата Logan и Sandero [фотоотчет]

• Файлы
• Двигатель

Для замены требуется:

1) 2 пластиковые бутыли на 3-5 литров и 1 на 2 литра; 2) Отвёртка плоская; 3) Торцевой ключ на 10; 4) Марля или бинт; 5) Новый термостат.

Операция потребует 30-45 минут свободного времени

Снимаем трубку воздухозаборника. Она отсоединяется от корпуса воздушного фильтра с одной стороны и от стойки возле фары — с другой. Даём остыть двигателю и аккуратно сбрасываем остаточное давление в системе охлаждения, МЕДЛЕННО (!) откручивая пробку расширительного бачка.

Из одной 5-ти литровой бутыли вырезаем ёмкость с язычком, как на фото:

Подсовываем её под модуль термостата так, чтобы язычок обхватил снизу модуль термостата. У кого Логан с ГУРом, снимаем и убираем в сторону бачёк ГУРа. Ослабляем болты крепления корпуса термостата в порядке, указанном на фото:

Причём, нижний болт откручиваем на 2-3 оборота, верхний на 1-2, задний на 1 оборот. Нужно, чтобы щель образовалась снизу спереди, так антифриз будет спокойно течь в ёмкость. Начнёт потихоньку течь антифриз, не пугаемся и следим, чтобы он не тёк мимо ёмкости:

Аккуратно помогаем рукой:

Вытечет около 1 литра антифриза. После этого ещё немного отпускаем болты и засовываем в щель отвёртку, аккуратно стронув сам термостат.

Не порвите прокладку термостата! Она ещё может пригодится!

Всего вытечет 2,5-3 литра антифриза. Процеживаем его через марлю во вторую бутыль:

Опять подставляем емкость под корпус термостата. Снимаем старый термостат и ставим новый:

Термостат ставится пружиной к двигателю. Ошибиться невозможно — в корпусе есть защитное ребро. Иначе вы его не поставите.

Закручиваем корпус термостата. Болты закручивать сильно, но без фанатизма, — корпус термостата пластиковый (!). Заливаем антифриз в систему охлаждения, предварительно открутив пробочку выпуска воздуха на шланге к печке. После заполнения системы закручиваем все пробки и возвращаем на место бачек ГУРа.

Снятие и замена вентилятора печки Рено Логан без демонтажа панели приборов

На версии, не оснащённые кондиционером, устанавливают печки с узким разъёмом

Если в автомобиле установлен фильтр салона, то он установлен тут (выделено маркером).

Для удачного осуществления ремонтной процедуры собственными силами нам придется привлечь такой перечень:

• крестообразную и плоскую отвертки;
• спец-ключ «TORX T20» со «звездочным» профилем;
• пластиковый съемник или недлинную линейку.

Выполнить ревизионное действие можно за полчаса. После этого осуществляется снятие моторчика печки.

Однако на самом деле, чтобы демонтировать корпус с вентилятором отопителя достаточно выкрутить лишь пару винтов. С подобной задачей можно справиться и своими руками.

На версии, не оснащённые кондиционером, устанавливают печки с узким разъёмомПроблемы с печкой на «Рено-Логан» — явление нечастое, но, увы, иногда это случается. Разберёмся в признаках неисправности.

Для диагностики радиатора отопителя запустите двигатель и прогрейте до рабочей температуры. Далее на холостых оборотах двигатель работает, а вы пробуете как дует с воздуховодов. Затем поднимите обороты до 3 тыс. и сравните. Если воздух начинает нагреваться, значит забит радиатор отопителя.

• плоская отвертка
• вороток
• головка на тринадцать
• Torx T20
• ветошь

Мотор отопителя на Рено Логан поставляется двумя компаниями – непосредственно Renault и сторонним производителем Valeo, оба они считаются оригинальными. Предлагаются модификации для машин с кондиционерами и без них. Первые имеют немного большую мощность, в остальном их конструкция идентична, поэтому ремонт и обслуживание ничем не отличаются.

Отопительные радиаторы на «Рено Логан» обычно сделаны из алюминия

Принцип его работы прост. Антифриз, нагретый раскалённым двигателем, поступает в печной радиатор, который интенсивно обдувается небольшим вентилятором, нагнетающим горячий воздух от радиаторных решёток в специальные воздуховоды. По ним горячий воздух поступает в салон машины и обогревает его. Интенсивность обогрева регулируется изменением скорости вращения вентилятора и изменением угла поворота специальной дроссельной заслонки для холодного воздуха, поступающего снаружи.

На автомобиле «Рено Логан» отопительный радиатор является обычным теплообменником

• радиатор отопителя потёк;
• радиатор отопителя засорился.

Утечки в отопительных радиаторах возникают из-за механических повреждений или из-за коррозии. Чаще всего течь возникает там, где трубки теплообменника припаяны к радиаторному бачку. Но если радиатор подвергается ударам или очень сильной и длительной вибрации, то трещины могут возникнуть в любом месте этого устройства.

Течь в отопительных радиаторах «Рено Логан» возникает от механических повреждений и сильной вибрации

Засорение радиаторных каналов — вторая причина замены радиатора. Для того чтобы эти каналы забились грязью до абсолютной непроходимости, требуется много времени, а выявить эту неисправность можно только методом исключения. Если все компоненты отопительной системы работают нормально, но печка всё равно не греет, значит, проблема в забившемся радиаторе, который пора заменить.

Если радиатор «Рено Логан» засорился, промыть его практически невозможно

• новый отопительный радиатор производства RENAULT;
• рожковые ключи на 10, 12 и 13;
• торцовая головка на 14 с длинным воротком.

1. Открывается кабина автомобиля. Пластиковые клипсы, удерживающие напольное покрытие, открываются. Напольное покрытие отгибается. Открывается доступ к кронштейну отопителя с двумя болтами.

Напольное покрытие, закрывающее кронштейн радиатора «Рено Логан», отгибается

Болты на отопительном кронштейне «Рено Логан» удобно откручивать торцовой головкой

Два верхних болта кронштейна отопителя выкручиваются торцовой головкой на 14

Текстолитовая пластина над радиатором «Рено Логан» очень хрупкая

Текстолитовая радиаторная пластина «Рено Логан» снимается с трубок

На радиаторных трубках отопителя «Рено Логан» есть резиновые уплотнительные кольца, которые надо снять

Саморезы, удерживающие отопительный радиатор «Рено Логан», откручиваются торцовой головкой

Пластиковые зажимы — последнее, на чём держится радиатор отопителя «Рено Логан»

Самым оптимальным вариантом для «Рено Логан» является охлаждающая жидкость СИНТЕК

Итак, замена неисправного радиатора — задача не такая сложная, как может показаться на первый взгляд. Куда сложнее бывает определить, что печка перестала греть именно из-за проблем с радиатором. Единственная проблема, которая может возникнуть у начинающего автолюбителя, может быть связана с хрупким текстолитом крепёжной пластины, с которым нужно обращаться очень бережно. В остальном никаких трудностей быть не должно.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как работают глубинные насосы для воды

Для использования запасов с подземных источников, колодцев или скважин лучше всего использовать глубинные насосы.Принцип действия их заключается в следующем:

• Агрегат опускается в жидкость до отметки ниже поверхностного уровня.
• Создаваемое в устройстве давление, заставляет воду выталкиваться вверх, для чего устанавливаются шланг или труба для глубинного насоса.
• Простые аппараты такого вида могут доставать воду с глубины до 40 метров, более технологичные и дорогие — до 80 метров.
• Существуют две основных категорий насосов:

1. для чистой воды, используются для получения очищенной от примесей жидкости. Чаще всего изготавливаются многоступенчатыми.
2. грязной.

Этапы замены охлаждающей жидкости Лада Ларгус

Чтобы новая охлаждающая жидкость прослужила долго, а не превратилась через пару месяцев в коричневую жижу. Процесс замены должен состоять из трех этапов: слив, промывка, залив. Без этапа промывки существует вероятность, что новый антифриз быстро потеряет свои свойства.

На автомобили Лада Ларгус устанавливаются бензиновые двигатели объемом 1.6 литра:

• 8 клапанов — K7M (ВАЗ-11189);
• 16 клапанов — K4M (ВАЗ-21129).

Между ними есть небольшие различия в системе охлаждения. На 8 клапанном имеется сливное отверстие на блоке двигателя, но расположено оно в труднодоступном месте. По этой причине сливать из блока цилиндров не каждый решится, ведь для этого нужно снять стартер.

Так что можно сказать на двигателе сливной пробки нет, как и на 16 клапанном моторе, по этой причине замена будет очень похожей.

Слив охлаждающей жидкости

Производить слив старого антифриза удобнее из технологической ямы либо на эстакаде. Поэтому загоняем нашу Лада Ларгус в гараж с ямой. И пока двигатель остывает, спускаемся вниз, чтобы открутить защиту двигателя. Крепится она на 6 болтов под головку на 10мм.

Откручиваем защиту

Подготовку выполнили, теперь переходим к сливу:

1. Откручиваем крышку на расширительном бачке (Рис.1).

   Рис.1 Крышка расширительного бачка

2. Спускаемся вниз, с водительской стороны, внизу радиатора находим патрубок (Рис.2). Подставляем под него пустую емкость, сдвигаем хомут и сдергиваем шланг движением вверх.

   Рис.2 Нижний патрубок радиатора

3. Снимаем верхний шланг с расширительного бачка. Отверстие на бачке чем-нибудь глушим, можно заткнуть пальцем. А в патрубок подаем давление из компрессора, сольется еще часть жидкости (Рис.3).

   Рис.3 Шланг бачка

4. Много антифриза остается в отопителе салона. Для слива снимаем патрубок, идущий на печку. Удобней снять в месте крепления, возле термостата (Рис.4). После снятия его тоже продуваем воздухом из компрессора, сольется приличное количество.

   Рис.4 Патрубок на печку

Таким образом сливается почти весь антифриз, находящийся в системе охлаждения. Теперь для наилучшего результата промоем систему. Чтобы свежая ОЖ прослужила максимально долго.

Многим не нравятся самозажимные хомуты, и они хотят поменять их на обычные, червячного типа. Для нижнего патрубка нужно брать с тем учетом, что его диаметр составляет 37мм.

Промывка системы охлаждения

На этапе промывки нам нужно определиться для чего мы ее делаем. Если в сливаемой жидкости обнаружен осадок, взвеси или хлопья, то нужны специальные средства. Их продается большое количество и у каждого есть своя инструкция, по которой надо действовать.

Для промывки системы Лада Ларгус от мелких отложений и старого антифриза подойдет обычная дистиллированная вода. Ставим все шланги на место, заполняем систему через расширительный бачок и закрываем крышку.

Теперь машину нужно завести и погонять двигатель до полного прогрева, можно изредка повышать обороты, чтобы температура поднялась быстрее. После прогрева глушим мотор, немного ждем остывания и сливаем воду.

Эти действия рекомендуется провести 2-3 раза, чтобы вода на выходе была почти прозрачной.

Заливка без воздушных пробок

После промывки и максимального слива по инструкции, в системе охлаждения все равно остается немного дистиллированной воды. Используя для заливки в данной ситуации антифриз, он смешается с водой, и температура замерзания изменится. По этой причине лучше использовать концентрат, его можно развести с учетом оставшейся воды в системе.

Проверяем все патрубки, они должны быть на своих местах и зажаты хомутами.

Для того чтобы избавиться от воздушных пробок, находим на шланге идущим на печку, штуцер для выпуска воздуха. Откручиваем заглушку и подсоединяем на него прозрачный шланг. Второй конец которого заводим в расширительный бачок. Заливаем готовую жидкость, точно также как мы это делали на этапе выше (Рис.5).

Рис.5 Выпуск воздуха

Теперь осталось запустить двигатель, антифриз через подсоединенный шланг будет возвращаться в расширительный бачок, а воздух соответственно в атмосферу. Нужно только смотреть за уровнем в бачке, чтобы он не понизился и система не завоздушилась.

Через прозрачный шланг удобно наблюдать, когда весь воздух выйдет. После чего снимаем шланг и ставим защитный колпачок-заглушку на место. Таким образом удается полностью избавиться от воздушных пробок на Лада Ларгус. Осталось проконтролировать уровень жидкости в ближайшие несколько дней, если он понизиться, то долить.

Неисправности термостата рено логан

Как ни странно, но у двигателей Рено К4М и К7М есть свое отношение к термостату. Мы понимаем, что моторы не новые, термостаты простейшей конструкции, но детские болезни до сих пор не прошли. Это тем более странно, поскольку эти двигатели ставятся на добрый десяток реношных, ниссановских и даже вазовских моделей (в частности, на Лада Веста и на Ларгус). Как бы там ни было, вот список основных неисправностей термостата двигателей Рено Логан:

• Течь антифриза из-под корпуса термостата. Лечится либо заменой прокладки, применением герметика, либо планированием привалочных плоскостей корпуса (если корпус металлический).
• Заклинивание клапана термостата. Здесь все понятно, это бесполезно лечить, термостат под замену.
• Коробление металлического корпуса термостата.
• Износ резинового уплотнителя.
• Несоответствие номинальной температуре открытия клапана.

Часть из этих неисправностей приводят к течи, часть к некорректной работы печки (печка не прогревает салон, дует холодным), также может перегреваться или наоборот, не прогреваться двигатель.

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Снимаем опору.

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Головкой на 8 нижнею.

Обе крышки снимаем и протираем чистой ветошью.

Получается такая картина.

1 – шкив распредвала.

2 – помпа.

3 – натяжной ролик.

4 – звездочка коленвала.

Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Двигатель Renault K7M 710/800 1.6 8V

Характеристики двигателя Рено Логан 1.6

Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
Марка\Тип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность  – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход  топлива — город  10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.
Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике –  400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus

Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации.  По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.
Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru

Как устранить течь корпуса термостата Рено Логан

Чтобы навсегда забыть о подтекании антифриза по месту стыка крышки термостата и металлического корпуса, используют два способа:

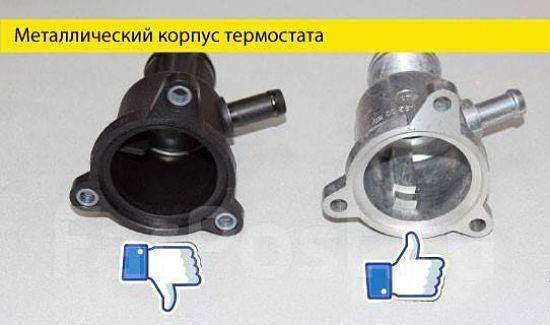

1. замена пластикового фланца металлическим аналогом;
2. подбор резиновой прокладки для термостата Renault Logan необходимой толщины.

Первый вариант является предпочтительным, хоть и более затратным – стоимость корпуса из дюралюминия составляет 850 – 1000 рублей. Сложность возникает в том, что найти подобную деталь можно далеко не всегда. В общем, если не удалось купить металлический фланец, или вы хотите сэкономить, то всегда можно прибегнуть ко второму методу.

Вместо штатного резинового кольца можно использовать аналогичные, более толстые уплотнительные элементы от автомобилей других марок. Перебрав несколько десятков вариантов, мы нашли прокладку нужной толщины, которое даже при сильной деформации корпуса обеспечивает надежное соединение. Чтобы избавить вас от изматывающих поисков, откроем секрет – одним из лучших аналогов считают прокладку корпуса термостата для двигателей Toyota производителя MASUMA (TAMA), которую можно найти по номеру P102.

Снятие термостата является довольно простой процедурой, которая по силам даже начинающему. Первое, что следует сделать – это снять крышку расширительного бачка и подставить емкость под корпусом регулятора температуры. Затем необходимо частично отвернуть болты и при помощи отвертки аккуратно отодвинуть фланец от нижней части прибора. После того, как будет слита охлаждающая жидкость, болты отворачивают и крышку термостата отводят в сторону – теперь терморегулятор можно извлечь из корпуса термостата Рено Логан.

Заменить прокладку на термостате несложно – достаточно снять старое кольцо и аккуратно завести тарелку термостата в прорезь нового уплотнения – после этого устройство можно возвращать на место. Даже беглого взгляда на сделанное фото достаточно, чтобы увидеть, что в отличие от штатной, подобранная прокладка возвышается над привалочной плоскостью крышки термостата более чем на 2 мм.

И все же не стоит спешить устанавливать отремонтированный узел обратно. Чтобы сделать конструкцию по-настоящему надёжной, одновременно с заменой прокладки специалисты рекомендуют установить и новый пластиковый корпус – благо, его цена составляет по нынешним меркам копейки. Дело в том, что даже самый хороший термопласт со временем подвержен старению. Кроме того, ситуацию усугубляют ещё и постоянные температурные перепады – в зимнее время разность температур может превышать 120 градусов по Цельсию. В итоге на поверхности пластиковой детали появляются микротрещины, через которые и просачивается антифриз. Это проявляется в «запотевании» нижней части корпуса термостата, которое можно обнаружить, проведя по фланцу рукой.

Не забывайте и о том, что будет использоваться более толстая прокладка. Во время притягивания пластикового фланца к корпусу термостата крепёжные приливы (ушки) на его поверхности будут немного выгибаться, поэтому лучше сразу позаботиться о том, чтобы заменить «уставшую» деталь, ресурс которой подходит к концу.

Ещё кое-что полезное для Вас:

• Перегрев двигателя причины, симптомы и последствия
• Снятие и замена термостата на Renault Logan своими руками
• Замена антифриза Рено Логан

Как поменять термостат Рено Логан в различных модификациях

Для замены понадобится сама запчасть или только корпус, термостойкий автомобильный герметик, фиксатор резьбы и минимальное количество инструментов. Нужны всего лишь шлицевая и крестовая отвёртки, рожковый или накидной ключ на 10, прозрачная трубка диаметром 10 мм для стравливания воздуха, обрезанная пластиковая емкость на 5 л и ветошь. Размер ёмкости надо подогнать, что бы её можно было подставить под местом крепления корпуса термостата к двигателю.

Пошагово замена описана для моделей Рено Логан с 8-ю клапанным двигателем и осуществляется следующим образом:

Подставить предварительно обрезанную ёмкость под место крепления корпуса термостата к двигателю.
Отщелкнуть клипсы, и снять воздуховод.
Отвернуть пробку расширительного бачка.
Ключом на 10 отпустить нижний болт корпуса термостата, потом остальные

Полностью не откручивать, иначе жидкость хлынет мимо подставленной ёмкости!
Шлицевой отверткой осторожно отжать корпус от двигателя. Этого будет достаточно, чтобы из двигателя и радиатора вытекла часть антифриза.
Термостат находится на среднем уровне двигателя, поэтому оставшуюся жидкость сливать нет необходимости

Как только она перестанет вытекать, можно убрать ёмкость.
Полностью отвернуть все болты и чуть покачивая отделить корпус от посадочного места на двигателе.
Снимать патрубки с корпуса необходимо только в том случае, если из под него было обнаружено подтекание жидкости. На патрубке меньшего диаметра нужно сжать рычажки хомута и стянуть трубку. На большем патрубке надо отвернуть винт зажима хомута и также осторожно стянуть трубку с патрубка корпуса. Если подтеканий не было, то в этой операции нет необходимости, термостат и на весу легко вынимается из своего корпуса.
Вынуть термостат и сравнить его с вновь приобретенным. Если вид и размеры совпадают, то можно смело производить замену
Внимание! Не перепутайте и правильно вставьте термостат в корпус. Часть с пружиной должна находиться снаружи
Иначе не сможете вставить и прикрутить корпус к двигателю.

Очистить поверхности посадочного места на двигателе и корпусе.
Установить правильной стороной термостат в корпус.
Смазать тонким слоем термостойкого герметика посадочное место на двигателе и паз корпуса. Выждать 10 – 15 минут до подсыхания герметика (смотреть инструкцию на упаковке).
Нанести фиксатор резьбы на болты.
Корпус с новым термостатом установить на место и прикрутить болтами в несколько заходов не допуская перекоса.
Окончательно подтянуть болты.
Открыть пробку клапана на резиновом патрубке печки и надеть на него прозрачную трубку, второй конец трубки опустить в расширительный бачок.
Залить в расширительный бачок охлаждающую жидкость.
Проверить нет ли подтеканий на патрубках из под резиновых трубок и в месте примыкания корпуса к посадочному месту на двигателе.
Завести двигатель и дать поработать пять минут. За это время воздух из системы охлаждения должен выйти. Заглушить двигатель, снять трубку и завернуть пробку клапана.
Проверить нет ли течей.
Завести и прогреть двигатель до включения вентилятора на радиаторе.
Заглушить двигатель и проверить отсутствие протеканий и уровень жидкости в бачке. При необходимости доливки, обязательно дождаться охлаждения двигателя и только тогда отрыть крышку расширительного бачка.

Замена на 16 клапанных моторах Рено Логан не слишком отличается от уже описанной процедуры. Сложности возникают только при откручивании нижнего болта. Из-за того, что термостат находится в ином месте. Открутить нижний болт можно только сняв защиту двигателя предварительно заехав на яму или эстакаду. Или используя головку с гибкой подводкой. Остальные операции выполняются также и в той же последовательности.

Немного слов о газовых духовках

Поскольку главным героем статьи является термостат духовки, а наиболее распространенными из-за дешевизны топлива остаются газовые приборы, то о них и нужно немного рассказать. Причина такого отступления — «неприлично» широкий ассортимент этих агрегатов.

Виды духовок, устройство и принцип работы

Существуют приборы, которые устанавливаются отдельно, и духовые шкафы, совмещаемые с варочной панелью. За приготовление пищи в духовке отвечают горелки, расположенные внутри конструкции. Нагрев бывает трех видов. В продаже можно найти разные модели:

Но это еще не весь список дополнительных приспособлений, которые могут оказаться в духовом шкафу. Помимо термовентиляторов в мини-печи может устанавливаться:

Теперь надо сказать о признаках, свидетельствующих о неполадках данного узла. Как и все конструкции, терморегулятор тоже «имеет право» сломаться. Понять, что с термостатом «случилось страшное», довольно легко. Когда прибор неисправен, увеличивается время приготовления блюд, пища либо пригорает, либо, наоборот, остается сырой.

Как проверить термостат Рено Логан, признаки неисправности

Не нужно напоминать, что задача любого термостата, независимо от его конструкции и характеристик, направлять охлаждающую жидкость по малому кругу, минуя радиатор охлаждения, для быстрого прогрева, а после прогрева мотора до рабочей температуры пропускать антифриз по большому контуру, включая радиатор. Поскольку характеристики у термостатов могут быть разными, то и время открытия клапана термостата разное.

Аналог заводского термостата Gates

Заводской термостат Рено Логан срабатывает (должен срабатывать) при температуре 89 градусов, что для некоторых регионов недостаточно для полного прогрева двигателя. В этом случае рекомендуют устанавливать более «горячий» термостат, который открывается при температуре 95-97 градусов, обеспечивая более полный прогрев мотора. Впрочем, жарким летом такой термоклапан может вызвать перегрев двигателя. Как правило, у нас зимы достаточно мягкие, поэтому необходимости в установке «горячих» термостатов нет, справляется и родной.

Не работает термостат на Логане, симптомы

Признаков неисправности термостата не так много, но каждый из них красноречиво расскажет о болячках системы охлаждения:

• Двигатель долго не прогревается в мороз, печка холодная, дует холодным воздухом. В этом случае клапан термостата мог заклинить в открытом положении и постоянно гонять антифриз по большому кругу. Понятно, что в холод и с радиатором жидкость будет прогреваться очень долго, что нежелательно. Это плохо не только потому, что в салоне холодно, а и потому, что масло не прогревается до рабочей температуры и не выполняет свою работу как положено. В результате имеем повышенный износ поршневой, вкладышей, распредвала и в общем снижаем ресурс двигателя.
• Перегрев двигателя. Если мотор начал перегреваться без сильных нагрузок, вероятнее всего, виноват термостат. Конечно, можно найти тысячу других причин перегрева — забитый радиатор, нарушение циркуляции, выход из строя датчика температуры, позднее включение вентилятора охлаждения радиатора, падение уровня антифриза, уставшая помпа. Но все это легко проверяется безо всякого демонтажа. А вот для проверки термостата придется его снимать.
• Клапан термостата работает с перебоями, нестабильно — то приклинит, то откроется нормально. Самая противная ситуация, когда стабильных признаков неисправности нет. Сюда же можно отнести и те случаи, когда клапан завис в промежуточном положении.

Проверяем термостат Рено Логан

Для проверки работы термостата Логана можно пойти по двум путям — снимать его с двигателя, или же не снимать. Чаще всего предпочитают второй вариант, как самый быстрый, но не самый точный. Первый вариант предполагает демонтаж термостата, визуальный осмотр, нагревание элемента в чайнике или кастрюле с водой с постоянным измерением температуры. Именно так можно точно установить, при какой температуре открывается клапан.

Проверка термостата в горячей воде

Как правило, поступают проще. Не нужно сливать антифриз и снимать корпус. Достаточно запустить холодный двигатель и контролировать температуру верхнего отводящего патрубка радиатора. При этом нижний патрубок прогреется довольно быстро. Верхний должен оставаться холодным вплоть до того момента, пока двигатель не выйдет на рабочую температуру 86-89 градусов. Только после этого верхний патрубок должен начинать интенсивно прогреваться. Печка же должна начинать греть уже после 5-7 минут работы двигателя. В противном случае либо ищем воздушную пробку в системе охлаждения, либо занимаемся заменой термостата.
