Замена коленвала на скутере
Любая техника выходит из строя. Если говорить о скутерах, то неполадки могут возникать в различных узлах и агрегатах. В этой статье хотелось бы раскрыть тему ремонта двигателя, а точнее замены коленвала. Эта деталь меняется крайне редко. Если уж и произвести замену коленвала надлежащим образом, не придется возвращаться к этому вопросу длительное время. К примеру, замена поршневой может выполняться раз в два сезона. Забегая наперед, мы сразу ответим на вопрос «сколько стоит коленвал на скутер». В среднем цена на данную деталь тайваньского производства колеблется в районе 2000-2700 рублей. Точная цена зависит от модели скутера.
Подшипники качения и скольжения
У многих возникает вопрос — что долговечнее: вкладыш, покрытый мягким сплавом или металлической каленый шариковый подшипник. Большинство ответят — конечно подшипник.
Во вкладышах (подшипнике скольжения) неизменно присутствует давление масла, что подается маслонасосом и вал трудится не по плоскости скольжения, он лежит на масляной подушке. Во время работы он практически не прикасается металлической плоскости.
Насосный эффект подшипников
Шарик подшипника находится в более жестких условиях. Он работает в бензино-масляной эмульсии, едва смазан. На шариковый подшипник действуют сумасшедшие нагрузки: удары от смен нагрузок, собственная инерция шариков и сепаратора, нагрузки от шатуна. Подшипник начинает нагреваться. Нагреваясь, он интенсивно выпаривает масло с беговой дорожки, и от этого греется еще больше. На оборотах, близких к предельным, шарикоподшипник совсем прекращает смазываться. Центробежная сила выкидывает масляную пленку, а сам подшипник переходит в наивысшую стадию нагрузки — к его разрушению подключается насосный эффект самих шариков (на рисунке стрелками показаны направления выброса смазки). Каждый шарик при 7000 — 7500 оборотах начинает работать, как лопасть центробежного насоса. При этом шарики обезжиривают беговую дорожку. Подшипник начинает «гореть». Только прессовая посадка в гнездо картера немного спасает положение — дюралюминиевый картер отнимает часть тепла. Во время разборки на подшипниках, работавших на максимальных оборотах, наблюдаются характерные цвета — явный знак перегрузки по оборотам.
Кроме рассмотренного «перекрута», на долговечность оказывает большое влияние манера езды на двухтактном скутере. Резкое открытие заслонки и дергание рукоятки газа передает опорным подшипникам внезапное ускорение. Но шарики, обладая собственной массой, моментом инерции и будучи обременены нелегким сепаратором, не могут незамедлительно покатиться. В момент очень резкого ускорения коленвала они скользят и сунутся, а не катятся, что вызывет обоюдный износ и шарика и дорожки.
Нижний подшипник шатуна трудится приблизительно в тех же обстоятельствах, хоть «насосный эффект» на нем практически не выражается.
На рисунке — износ опорного подшипника коленвала (радиальный люфт). Результат — замена подшипка и ремонт или замена картера.
Многие воскрикнут: а как же спортивные моторы!? Ударные перегрузки для них нормальны! Спортбайки тянут, ревут, прыгают и скачут. Конечно, это так. Но у них исключительно краткосрочный ресурс — не десятки тысяч километров пробега, а часы! Кроме того, это недешевые двигатели с сложной системой смазки и питания. В их устройствах стараются свести до минимального количества те недочеты двухтактников, о которых Вы читали выше. В дорогих спортбайках применяют другие конструктивные подходы, другие, дорогостоящие материалы.
На каждую модель скутера и мотороллера есть инструкция, а в инструкции — рекомендованная конструктором средняя эксплуатационная скорость. Не пренебрегайте рекомендациями, не дергайте ручку газа! На уклонах, спусках, перекрестках — присбросьте газ! Давайте передохнуть всему двигателю, а подшипникам — хорошо смазаться.
Выявление проблемы
Автомобиль имеет сальники двух типов:
Для того чтобы определить, какой заменить, надо понимать, какой начал протекать. Передний уплотнитель выходит из строя значительно чаще заднего. Определить это может пробой рабочей жидкости. Например, вы заметили, что из-под коленвала капает некая субстанция. Это не антифриз, так как он имеет определенный цвет, и перепутать его с маслом крайне трудно. Также это не стеклоомывающая жидкость. Она либо бесцветная, либо голубоватая и довольно жидкая. Для диагностики требуется капнуть немного жидкости в емкость с холодной водой:
- трансмиссионное масло сразу расплывется по поверхности;
- моторное более вязкое, длительное время будет оставаться на поверхности одной каплей.
Существует несколько причин, почему возникает проблема. Во-первых, износ уплотнителя. У всех деталей есть свой ресурс. В случае с передним сальником – это 100–200 тысяч км. Внутренняя часть сальника передней части двигателя подвергается сильным вибрациям вала при движении. Потому запчасть перестает выполнять свои функции и возникает течь.
Во-вторых, если автомобиль простоял длительный период на открытой местности в сильные морозы, мягкая часть сальника затвердевает, он перестает герметично прилегать к коленвалу. В результате от нагрузок изделие легко повреждается.
В-третьих, плохое качество самого сальника. Увы, но многие автовладельцы при желании сэкономить приобретают изделия от сомнительных производителей (порой вообще неизвестных). В этом случае ни гарантии, ни соответствующих требований к работе деталь не выполняет.
В-четвертых, некорректная установка. Для того чтобы самому поменять деталь, потребуется как минимум день-два, так как необходимо снять немало функциональных элементов, чтобы добраться до сальника. Потом их нужно собрать в обратном порядке. Ошибки не исключаются. Потому, если есть сомнения, лучше обращаться на станцию техобслуживания.
В-пятых, неисправность масляного фильтра. Перед тем как заменить сальник, стоит убедиться, что нет течи в этом устройстве.
На работу сальника влияет исправность двигателя. Если в моторе имеются другие серьезные неполадки, замена уплотнителя не избавит от течи.
Фотоотчет: Как разобрать 4T двигатель китайского скутера?
Для того чтобы разобрать двигатель китайского скутера — не нужно быть супер-механиком или не в меру одаренным человеком. Нужно прежде всего желание, аккуратность и наличие необходимого инструмента. Без хорошего инструмента к сожалению никуда. Есть конечно люди, которые ремонтирую скутеры при помощи лома и кувалды, но если делать для себя и надолго, то инструменты нужно использовать только хорошие. Если инструментов у вас нет, то лучше оставьте эту затею.
Инструменты
- Съемник генератора (можно сделать самому)
- Съемник вариатора (можно сделать самому)
- Съемник звездочки кикстартера (только для двигателя 157QMJ)
- Головки на 8, 10, 12, 17 мм
- Крестовая и плоская отвертка
- Небольшой молоток
- Желание
Большинство китайских четырехтактных скутерных двигателей можно разделить на два основных типа
- Первый тип: двигатель 139QMB-серии. Данный двигатель очень популярен в странах СНГ и устанавливается на большинство китайских четырехтактных скутеров
- Второй тип: двигатель 157QMJ-серии. Данный двигатель имеет больший нежели первый объем и в силу более высокой цены не так популярен
По сути, эти два двигателя являются копией древней Honda GY6 и отличаются друг от друга рабочим объемом, конструкцией кикстартера, приводом масляного насоса и приводом электростартера. Во всем остальном эти двигатели идентичны.
Типичный 139QMB, по факту JL1P139QMB-2
А так выглядит типичный 157QMJ, по факту LK162QMK
Подготовка
Снимаем двигатель с рамы, сливаем масло, счищаем со всех видимых поверхностей позапрошлогодний навоз, продуваем все щели и полости компрессором, укладываем на разделочный стол и приступаем к чрезвычайно интересному и увлекательному занятию…
Первое, что нам нужно будет сделать:
- Снять глушитель
- Снять кожухи охлаждения
- Снять генератор
- Снять вариатор
- Очистить и обдуть разъемы
Глушить снять очень легко и просто: отворачиваем на головке блока цилиндров две гайки и два болта, которыми глушитель крепится к раме (139QMB) или усилителю заднего колеса (157 QMJ)
Кожухи охлаждения снимаются еще проще: отворачиваем все болты и саморезы, которые крепят кожухи к двигателю и снимаем.
Снятие генератора
А вот с генератором не все так просто. Генератор получится снять только съемником. Все ваши попытки сбить ротор молотком или подковырнуть его ломиком заранее обречены на неудачу.
Отворачиваем болты на крыльчатке охлаждения и снимаем ее и ротора
Фиксируем ротор съемником и отворачиваем гайку (резьба правая)
Инсталлируем съемник и сдергиваем ротор с цапфы коленчатого вала
Замена сальника коленвала
В коленвале скутера также имеется сальник, он отвечает за то, чтобы не протекал бензин. Поэтому как только вы заметили, что через это отверстие протекает бензин, даже небольшим количеством, срочно замените сальник скутера. Но чтобы поставить новый сальник необходимо сначала снять старый, и так как он всегда плотно укреплен, снять его может быть проблемно. Некоторые модели скутеров имеют дополнительную защиту сальника, которая представляет собой защитную металлическую крышку. Старый, изношенный сальник можно не беречь и вырвать его силой. Самым простым способом будет взять какой-то острый предмет и вынуть сальник, не повредив другие детали. Еще одним способом будет снятие сальника крюкообразной проволокой. Загните одну сторону в виде крюка, вставьте в сальник и выдерните.
Как только вы сняли старую деталь, необходимо очистить место для установки нового сальника. Новый сальник должен идеально соответствовать размерам старого, но в принципе другой размер вряд ли подойдет. Найдите на старом сальнике маркировку и сверьте его с новой деталью. Плотно засуньте и если надо забейте сальник, после чего проверьте его работу в действии. Как только вы проедите хотя бы 10 км, проверьте состояние сальника. Также желательно покупать сальники как можно дороже, ведь китайские детали по статистике в разы быстрее ломаются. Оригинальный сальник имеет цену в 5-7 долларов, немного дешевле стоят тайванские детали, цена который около 2 долларов, тогда как полный набор сальников китайского производства можно купить за 2 $. Но все равно не каждый может позволить себе такую дорогую покупку и покупает рискованные дешевые детали. Выбор за вами.
голоса
Рейтинг статьи
Основные признаки износа сальников коленвала скутера
Кроме явных признаков износа сальников коленчатого вала скутера, выраженных в виде банальных подтеков бензина со стороны левого или правого коренного подшипника в сторону вариатора или генератора, можно выделить также косвенные признаки.
Рассмотрим основные из них. Итак, при износе сальников коленвала, почти всегда наблюдается следующее:
- Бедная смесь. Регулировка карбюратора не дает положительных результатов. Подсоса воздуха со стороны патрубка воздушного фильтра нет (обязательно следует исключать любой другой подсос воздуха), карбюратор чистый, настроенный, однако смесь все равно бедная.
- Нагар на свече заметно отходит в сторону осветления, вплоть до белого, из-за того же обеднения смеси.
- Наблюдается перегрев двигателя, вплоть до клина, опять-таки, из-за обеднения топливно-воздушной смеси.
- Холостые обороты нестабильные, плавают и не поддаются регулировке.
- Завести скутер на холодную достаточно проблематично и данное явление можно сравнить с признаками заметного падения компрессии.
- Плохой набор оборотов также может свидетельствовать об износе одного или обоих сальников коленвала.
- При этом, компрессия остается неизменной, а меняется лишь вакуум и давление в картере скутера.
Все вышеперечисленное может прямо указывать и необходимости замены сальника, а вердикт в данном случае подтверждается обычной ревизией и обнаружением подтеков бензина.
Вы также можете ознакомиться с другими статьями на тему:
Технология демонтажа коленвала
Разборка двигателя для снятия коленвала предусматривает следующую последовательность действий:
- Обвернуть шатун двигателя с помощью ветоши, чтобы защитить деталь от случайного повреждения.
- Открутить винты крепления крышки с помощью гаечного ключа соответствующего размера. В случае шпилечного соединения вместо винтов нужно открутить гайки, при этом шпильки выкручивать из корпуса не обязательно.
- Снять крышку корпуса двигателя. Если крышка снимается с трудом, нужно использовать съемник. Съемник представляет собой планку с тремя отверстиями. В центральное отверстие продевается полуось коленвала, а 2 других имеют резьбу, в которую вкручиваются винты, которые затем входят в посадочные отверстия на корпусе двигателя.
- Снять с коленвала подшипники, используя специальный съемник.
Перед началом выполнения демонтажных работ нужно слить из корпуса двигателя машинное масло и протереть загрязненные детали ветошью. После снятия демонтированный коленчатый вал нужно промыть керосином, тщательно протереть и просушить.
Замена сальников: нюансы
Перед тем как достать непригодные сальники из картера, наметьте для себя глубину нахождения сальников. На место старых сальников монтируются новые сальники. Большинство моторов подразумевает установку сальников разного диаметра с каждой стороны.В очищенную обойму они вставляются трубой подходящего диаметра. То есть, перед покупкой новых необходимо найти подходящего размера сальники.
Всегда учитывайте проверенные временем «моменты»:
- В большинстве случаев, когда подшипники без особых усилий помещаются в обоймы, коленвал обратно выйдет из строя.
- Нормальным явлением является сложная установка подшипника. Без строительного фена эту установку трудно представить.
- Пользуясь строительным феном, следует внимательно сохранять сальник от теплового воздействия. В противном случае он может расплавиться и деформироваться.
- Две половинки мотора между собою смазывают герметиком.
- Расположение блоков между собою должно быть между собою параллельным.
- Оси коленвала тщательно смазываются маслом, чтобы уберечь сальники от повреждения.
Перед началом «раскалывания» основного силового агрегата, нужно очистить его от грязи и тщательно вымыть. Также необходимо слить масло. Откручивать все болтовые соединения нужно качественным инструментом, чтобы не слизать шляпки болтов. Половины двигателя обмывают бензином либо керосином. Перед сборкой двигатель также должен быть вымытым, обязательно сухим. С помощью компрессора очисть от соринок все труднодоступные места.
Во время ремонта двигателя всегда следуйте инструкции по его разборке. В крайнем случае, пользуйтесь советами опытных товарищей. Всего хорошего!
https://www.youtube.com/watch?v=fLxkHznVTGc
Как вам статья?
Мне нравится1Не нравится
Монтаж нового изделия
Осмотрев и подготовив рабочую зону скутера, можно заниматься установкой нового сальника
Обратите внимание, чтобы он в итоге был установлен правильной стороной, иначе функциональность изделия будет нарушена. Зачастую вогнутая часть обращена к механизму. Чтобы обеспечить легкость монтажа, внешнюю кромку изделия стоит смазать
Хватит небольшого количества смазки. При установке кольца на посадочное место нельзя использовать отвертку и прочие острые инструменты, иначе возрастает риск повреждения рабочих поверхностей
Чтобы обеспечить легкость монтажа, внешнюю кромку изделия стоит смазать. Хватит небольшого количества смазки. При установке кольца на посадочное место нельзя использовать отвертку и прочие острые инструменты, иначе возрастает риск повреждения рабочих поверхностей.
Изделие нужно утопить, соблюдая центровку. Чтобы обеспечить хорошую плотность прилегания, следует использовать специальную оправку. Это может быть трубка или головка соответствующего размера. Диаметр должен быть меньше посадочного гнезда. Если неправильно выбрать размер, можно повредить деталь.
После запрессовки кольца нужно проверить отсутствие перекосов и смазать изделие. Далее устанавливается подвижная деталь.
Ремонт закончен. Остается только тестовый заезд на скутере.
Не забывайте ставить «палец вверх» и подписываться на наш канал, чтобы получать больше полезной информации каждый день.
Источник
Восстановление коленвала
Ввиду того что в последнее время преобладающее большинство людей стало засматриваться в сторону китайских скутеров, их количество увеличилось. Как известно, качество не на высшем уровне, но вполне приемлемо для беспроблемной эксплуатации в течение 2-3 лет а то и больше. Про фабричные скутера писать не хочется, так как качество у них высокое (держат марку) но не у всех.
В общем, эта статья предназначена для всех скутеристов без исключения и не имеет четких границ в марке и годе выпуска скутера. Рассматривать будем КШМ – кривошипно-шатунный механизм 2-тактного двигателя.
Краткая справка: КШМ предназначен для преобразования возвратно-поступательной энергии во вращательную. Иными словами, коленвал. Этот узел по конструкции не очень сложен, но требует очень точной развесовки и грамотной установки. Также для нормальной работы необходимы определённые условия.
Конструкция коленвала
схожа у всех скутеров. Я затронул китайцев, потому что материал – сырье для коленвала у них не соответствует никаким нормам качества. Естественно, есть и нормальные, но, как правило, ставятся на хорошие китайские скутеры и выходят из строя очень редко. У меня был случай — принесли на ремонт мотор AF34Е, снятый со скутера. Сказали, заводится очень трудно, тянет так себе, перегревается и жрёт топливо немерено. После 1-2 минутной диагностики выяснилось, что коренные мертвые в хлам. Сказал прийти через 2-3 дня. Каково же было моё удивление, когда я разобрал мотор…. Кореные стояли с Даэлима (56-20-12) , они были в чётком состоянии. Но китайское, самостоятельно установленноеколено выдало себя сразу. Посадочное место подшипника на коленвале со стороны вариатора было разбито настолько, что коленвал ходил вверх вниз больше чем на 1 мм. Это очень критическая ситуация. Подшипники пришлось выпрессовывать съемником. А на колено надевались так легко, что усилий вообще прилагать не нужно было. В общем, ситуация плохая, и пришлось поискать замену колена и прибегнуть к анализу посадочных мест подшипников.
Фотоотчет: Замена подшипников коленчатого вала скутера
Обычно, коренные подшипники коленчатого вала скутера ходят столько же сколько и подшипник нижней головки шатуна, если не больше. Но бывают ситуации, когда после разборки и тщательной проверки всех деталей двигателя, выяснятся, что коленчатый вал все еще пригоден к дальнейшей эксплуатации, а его коренные подшипники — нет.
И с этим ничего не поделаешь. Либо меняй коленчатый вал на новый, либо изгаляйся и меняй только подшипники, которые к слову сказать стоят копейки, а новый коленчатый вал стоит очень и очень дорого — это первый важный момент.
Второй важный момент заключается в том, что в выборе метода ремонта или диагностики нужно исходить из имеющегося в наличии инструмента, а в наличии у меня есть сварочный аппарат и куча всевозможных съемников и приспособлений. Поэтому вариант ремонта двигателя с заменой только одних коренных подшипников для меня выглядит более предпочтительным. Если у вас инструментов нет — меняйте коленчатый вал на новый и не парьтесь (совет).
Снятие
Звездочки привода масляного насоса и цепи ГРМ, которые мешают снятию коренных подшипников можно снять обычным автомобильным трех или двухлапым съемником. Я использую трехлапый так как он у меня как бы есть и работать им более удобно.
Если бы у меня его не было, то я бы все звездочки и подшипники снял бы при помощи только одного съемника. А покуда съемников у меня навалом, использую, что мне более удобно.
Шестерня привода масляного насоса сидит на цапфе не всей своей внутренней поверхностью, а лишь малой частью в виде проточки. Снимается с вала очень легко, буквально от небольшого усилия.
Цапфа коленчатого вала в месте посадки звездочек имеет утолщение.
Звездочку привода цепи ГРМ простым съемником, которым я сдергивал шестерню привода масляного насоса подцепить не получиться. Так как она посажена близко к подшипнику и лапы съемника зацепами упираются в подшипник и не дают зацепить звездочку.
Для снятия звездочки привода цепи ГРМ лучше всего использовать обычный двухлапый автомобильный съемник с фиксирующей скобой.
Звездочка привода цепи ГРМ сидит на цапфе всей внутренней поверхностью, снимается легко.
Звездочки сняты и дальнейшей работе уже ничего не мешает. Осталось самое сложное — снять подшипники. Основная сложность заключается в том, что подшипники сидят вплотную к щеке коленчатого вала и их никак не поддеть.
В продаже есть специальный съемник вернее целый набор, который позволяет зацепить и снять практически любой подшипник, но стоит он очень дорого. Я было хотел его купить, но передумал: отдавать несколько рублей (около 8 000) за инструмент, который будет использоваться от силы несколько раз в год — не слишком рациональный вариант вложения денег.

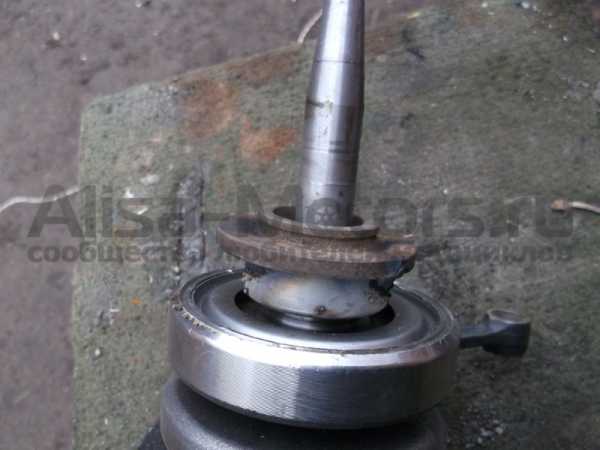

Поэтому, наморщил я мозг и сделал следующее: для того чтобы защитить рабочие поверхности коленчатого вала от брызг я взял кусок жести, вырезал в нем полоску, одел его на коленчатый вал, на цапфу одел кусок не нужной трубы и приварил к подшипнику большую шайбу.
Потянул за шайбу съемником и вуаля!!!
Тоже самое я проделал и со вторым подшипником.
Установка
Все бы ничего, но коленчатый вал имеет разборную конструкцию к тому же не имеющей центральной оси. И если вы будете набивать новый подшипник не подложив под щеку цапфы какую-нибудь основу, то есть большая вероятность того, что центровка осей коленчатого вала нарушится и тогда место ему будет только на помойке.
Поэтому, ищем кусок какого нибудь железного листа и выпиливаем в нем клин под шатун.
Пропускаем лист между щек и при помощи оправки не боясь нарушить центрацию осей — набиваем новый подшипник затем туда же набиваем звездочку. Для облегчения процесса установки — коленчатый вал можно заморозить в морозилке, а звездочки и подшипники нагреть феном или в духовке (не больше чем до 250 градусов!!!) и тогда все оденется буквально от руки и не нужно будет ничего набивать.
Установка фаз газораспределения ч1 (по-колхозному — зажигания)
Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.
Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.
Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.
НАШЕЛ С МЕТАЛЛОИСКАТЕЛЕМ СТАРИННЫЕ НАХОДКИ! ПОИСК МЕТАЛЛОИСКАТЕЛЕМ ЦАРСКИХ МОНЕТ КОП ПО СТАРИНЕ!
Копал монеты, а наткнулся на заброшенное кладбище. Коп поиск монет 2022 Не пытайтесь стронуть с места пробки перьев подручными средствами типа кернера и молотка. Этим вы только испортите пробку, так как производитель на заводе закручивает пробки с довольно приличным усилием. И именно поэтому советую начинать откручивать пробки только спецключом, и когда ещё перья зажаты в траверсах вашего мотоцикла.
Поломки двигателя Признаки неисправности Проблемы с датчиками Признаки неисправности Теххарактеристики Сгорел предохранитель Причины поломки Система зажигания Расшифровка кодов
Коренной подшипник коленвала – конструкция
Одна из главных частей коленвала, как бы это странно ни звучало, это подшипник. Он представляет собой сборочный узел, и, соответственно, является основной частью опоры. Также он выполняет одну из таких главных функций, как вращение. Подшипники воспринимают на себя всю нагрузку и передают её дальше по подвижному узлу коленвала. Они бывают разных видов, все зависит от специфики употребления подшипника. В данный момент мы разбираем автомобильный вариант, поэтому они бывают двух видов – качения и скольжения.
Как правило, автомобильный вариант имеет вид кольца, по всему периметру которого расположены желоба, или, как их называют в простонародье, дорожки качения. Именно по ним во время работы происходит качение тела. Если же разобрать принцип работы подшипника скольжения, то в нем трение происходит во время скольжения поверхностей. Внешне он выглядит как гладкий корпус с цилиндрическим отверстием.
Как поменять сальник на скутере
Проблемы со скутером чаще всего случаются именно в процессе эксплуатации, и одной из поломок может оказаться изношенный сальник. Давайте рассмотрим процесс замены сальника на скутере и назначение сальников.
Сальники на скутере играют очень важную роль, ведь они не дают маслу или бензину протекать в ненужные места. В конструкции любого скутера имеется множество сальников разных размеров, но все они выполняют одну роль – сохранить герметичность соединений. Также помимо того, что сальники не пропускают жидкости скутера, через них невозможно пройти пыли и грязи, так что всегда нужно иметь сальники в отличном состоянии. Но иногда сальники могут выйти из строя, то есть стереться. Замена сальников на скутере довольно простой процесс, вам лишь нужно заметить течь и определить местоположение сальника.
Проверка износа нижней головки шатуна скутера
При любом ремонте, связанном с заменой ЦПГ скутера обязательно надо проконтролировать состояние коленвала, особенно если обнаружен люфт в верхней головки шатуна. Для этого необходимо сначала промыть нижнюю головку шатуна с помощью аэрозоли — промывки карбюратора. Далее, возьмём шатун пальцами ровно так, как показано на рисунке. Сжимать шатун не следует, наоборот, держать надо совсем с незначительным усилием. Покачав шатун вправо-влево мы обнаруживаем горизонтальный люфт. Это нормально. Далее, уперев шатун сначала влево, затем вправо, выбираем среднее положение, когда шатун точно не касается щёчек.
Удерживая его в таком положении, аккуратнейшим образом делаем движения вверх-вниз на уровне чувствительности подушечек пальцев. Ещё раз подчёркиваем: надо не ошибиться, приняв за вертикальный люфт удары о боковые щёчки, для этого несколько раз в процессе покачиваем шатун вправо-влево до упора с тем, что бы убедиться, что он находится в строго центральном положении относительно щёчек коленвала. Критерием износа является не величина люфта, если нам удалось таковой обнаружить, а сам факт его наличия. Коленвал с изношенными головками шатуна при движении поршня вверх-вниз будет испытывать ударные нагрузки, износ будет прогрессировать по экспоненте. При наличии вертикального люфта коленвал однозначно подлежит замене. Так же, скорее всего, подлежат замене и сальники и коренные подшипники скутера. Особенно это актуально, если причиной преждевременного износа поршневой являлась езда без воздушного фильтра или с непропитанным фильтром, что для скутера равносильно.
Можно ли ездить с изношенными сальниками?
Дальнейшая эксплуатация транспортного средства не рекомендована по нескольким причинам. Во-первых, увеличивается расход моторного масла по причине его течи через резинотехнические изделия. Во-вторых, происходит загрязнение силового агрегата налипающей грязью и пылью.
Но, наиболее веским основанием отказаться от вождения автомобиля с протекающими сальниками является тот факт, что потеря масла может привести к серьёзной поломке ДВС, которую удастся устранить, проделав капитальный ремонт мотора.
Еще одна распространенная проблема – нарушение работы трансмиссии. Однако сталкиваются водители с такого рода неприятностью чаще всего в случае неисправности именно заднего сальника. Реже наблюдаются поломки механизмов электрооборудования, всевозможных датчиков.
Важные особенности
Обычно просто установить коленвал в блок обратно не получается, для этого нужно
знать несколько хитростей. Подшипники должны ставиться с большим трудом, и чтобы упростить работу, место посадки разогревают строительным феном. Температурное расширение поможет завершить работу намного быстрее. Когда коленвал поставлен в первую часть блока, место соединения предварительно обрабатывают герметиком. Тем же образом нагревается место второго подшипника, после чего соединяются половинки блока. Обе части должны быть приближены ровно, без отклонений и лишних перекосов.
Любой ремонт с разбором двигателя сравним с хирургическим вмешательством, поэтому все работы проводятся крайне аккуратно. Перед работой мотор промывается, с него сливается масло. Все операции по ремонту должны проводиться исключительно на чистом верстаке. Самостоятельный разбор скутера в первый раз лучше проводить под руководством более опытного мастера, это позволит избежать неприятных ошибок.
Определение неисправности подшипника
Убедиться в необходимости замены ступичного подшипника на ВАЗ 2107 помогут некоторые рекомендации: Простейший способ выяснить необходимость замены ступичного устройства – это взяться за переднее колесо и пошатать его в разных плоскостях
Если почувствуется наличие люфта, значит пришло время более детальной диагностики и скорее всего замены подшипников
Передние колеса автомобиля следует вывесить на домкрате, при этом обязательно приняв меры предосторожности: натянуть ручник, установить башмаки и дополнительные подставки под авто
Взяться руками за верхнюю и нижнюю часть переднего колеса, после чего совершить движения Важно при этом шатать колесо, а не автомобиль в целом
Таким образом, можно точно определить – нужна ли замена рассматриваемого изделия. Еще один способ определения необходимости замены – это прислушаться к наличию гула, стука и скрежета в колесе при его вращении.
Определившись с тем, что действительно нужна замена ступичного подшипника ВАЗ 2107, необходимо приобрести новые изделия и приступить к рабочему процессу замены.
Особенности замены
В передней ступице автомобиля ВАЗ 2107 имеется пара роликовых подшипников, один из которых называется внутренним, а второй наружным. Завод изготовитель рекомендует производить замену этих изделий парно, причем на обоих передних колесах авто. Что представляет собой замена рассматриваемых деталей, узнаем далее.
Первоначально необходимо сорвать гайки крепления переднего колеса автомобиля ВАЗ 2107. После этого устанавливаем домкрат и поддомкрачивается передняя часть авто. При этом не забываем установить башмаки под колеса, а также специальный страховочный упор от падения домкрата.
- Снятие суппорта. Поменять передний подшипник ступицы намного сложнее, нежели задний, но это реально сделать даже при отсутствии опыта. Первым делом расшплинтовываются 2 болта, которые крепят суппорт, после чего они вывинчиваются. Отсоединять тормозной шланг не обязательно, достаточно подвязать извлеченный суппорт, чтобы он не мешал дальнейшей работе.
- Снятие наружного изделия. Извлекается колпачок при помощи отвертки, за которым расположена ступичная гайка. Гайку необходимо вывинтить, для чего потребуется воспользоваться зубилом и молотком. За гайкой располагается стопорная шайба, которую необходимо извлечь. Теперь можно вытащить наружный подшипник.
- Снятие ступицы. Чтобы снять ступицу, необходимо потянуть ее на себя. Извлекается она вместе с тормозным диском. Чтобы после снятия отсоединить сам диск – следует отвинтить два болтика на “12”. Тормозной диск снимается с той целью, чтобы было удобнее выполнять замену, но его отсоединять необязательно.
- Извлечение внутреннего подшипника. Используя отвертку, необходимо поддеть сальник находящийся с внутренней стороны, и прикрывающий внутренний подшипник, после чего выковырять его и вытащить разрезное дистанционное кольцо. Колечко может не стоять, поэтому ориентируемся по ситуации. После этого можно извлечь внутренний подшипник.
- Далее старые обоймы извлекаются при помощи специального съемника или обычной стальной трубки подходящей по диаметру. Следующий этап замены подразумевает очищение внутренней части ступицы от старой смазки, после чего можно приступать к сборке.
Для чего нужен и где находится сальник коленвала?
Основное предназначение сальника – предотвращение утечки моторного масла из двигателя. Надёжная герметизация отверстий возможна за счет давления внутри картера, которое обеспечивает максимально плотный прижим сальника к детали. Благодаря такому принципу действия, находящаяся жидкость в системе ДВС не протекает, и не подвергает узлы и агрегаты мотора чрезмерным фрикционным нагрузкам.
Конструкция силовой установки предопределяет наличие двух сальников – переднего и заднего. Заднее резиновое изделие предназначено для монтажа на той части коленчатого вала, которая соединяется с моховиком. Концевик коленвала представляет собой фланец, поэтому задний уплотнитель получил внушительные размеры и достаточно большое количество материала, что обеспечивает его продолжительный срок службы.
Передний резинотехнический элемент монтируется на концевике, который является приводом для механизмов двигателя. Его размеры меньше, чем аналогичной детали на другом конце, поэтому и по сроку службы передний сальник значительно уступает.
