Замена роликов и ремня ГРМ: пошаговые действия
Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:
- При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
- После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
- Теперь откроется доступ к защитным крышкам газораспределительного механизма.
Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:
- Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
- Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.
- После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.
- Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
- Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
- Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.
За шкивом коленвала располагается упорная шайба, которую также нужно снять.
Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.
После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.
Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.
Снимается внутренний кожух.
Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.
- Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
- Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
- Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.
Переходим к проведению процедуры регулировки натяжения ременной передачи.
Методика испытаний
Тесты ремней на прочность проводились в испытательной лаборатории ПАО «НПО на разрывных машинах Р-10 и МР-05.
Тесты на морозостойкость и ресурсные испытания проводились в испытательной лаборатории НПО «Талис».
Испытание ремней газораспределительного механизма проходило по ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зубьев для двигателей автомобилей ВАЗ». Фактор стандарта параболического профиля для ремней с профилем округлым в данном случае не является существенным, поскольку предназначены тестируемые ремни фактически для старого доброго «восьмерочного» двигателя, а значит, и усилия, передаваемые ремнем ГРМ, остались на том же уровне.
Первым испытанием стала проверка на стойкость ремней к изгибу. При этом испытании применяется гладкий шкив диаметром 50 мм. Один ремень каждого вида проходит процедуру искусственного старения, которое осуществляется следующим образом: ремень помещается в термокамеру с температурой 120 градусов и выдерживается 70 часов. Другой ремень замораживается вместе со шкивом при температуре –45 градусов в течение 24 часов.
После ремни вынимаются, и их перегибают по гладкому шкиву зубьями наружу на 180 градусов. В зоне перегиба не допускаются разрывы и трещины. Замороженный ремень перегибается на ранее охлажденном вместе с ремнем шкиве.
Этот тест выдержали все ремни.
На следующем этапе мы проверяли прочностные качества ремней.
Сначала провели испытания ремней на усилие разрыва. По нормативу минимальная прочность при разрыве ремня должна составлять не менее 8 кН/см у нового ремня и 7 кН/см у ремня, прошедшего искусственное старение. Таким образом, при ширине ремня 17 мм минимальное усилие разрыва должно быть не менее 13 600 Н, а для искусственно состаренных — не менее 11 900 Н.
Это испытание проводится следующим образом: ремни устанавливают зубьями наружу на гладкие цилиндрические шкивы и растягивают со скоростью 50±15 мм/мин до разрыва на разрывной машине Р-10.
Результаты испытаний на усилие разрыва приведены в Таблице 1.
Как видно из результатов теста, все ремни имеют хороший запас прочности корда (от 1,43 до 1,8 до старения и от 1,68 до 2,1 после старения). Самый прочный корд оказался у ремней Continental CT 1164: он может выдерживать нагрузки до 2,5 тонн.
Но в ремне прочность корда — не самый главный показатель. Поэтому в качестве второго прочностного теста была проведена проверка сопротивления зуба на отрыв новых ремней и искусственно состаренных. Этот показатель должен быть не менее 92 кгс на каждый сантиметр ширины ремня — как нового, так и состаренного. Зная, что ширина испытуемых ремней составляет 17 мм, получаем усилие 156,4 кгс.
Данное испытание проводится с использованием специального приспособления, у которого есть зубчатый шкив с соответствующим испытуемому ремню профилем зуба. В приспособление заложена калибровочная пружина, которая прижимает ремень через металлическую пластину к зубчатому шкиву с требуемым усилием, в нашем случае это 119 Н. Ремень разрезается, один конец устанавливается в приспособление таким образом, чтобы пятый зуб от верха разрезанного ремня попал в гнездо шкива. Нижний конец фиксируется в зажиме, и разрывная машина МР-05 тянет за него вниз.
Результаты данной проверки показаны в Таблице 2.
На новых ремнях среза зубьев не произошло: резина еще пластична, зуб просто деформируется и перескакивает. А вот у состаренных ремней на их «окрепших» зубьях происходит срез зуба — так и случилось у Continental CT 1164 и Trialli GD 790; у Gates 5670XS произошла деформация зуба, и он перескочил. По результатам теста видно, что все ремни имеют хороший запас прочности от среза (от 1,95 до 2,43 до старения и от 2,1 до 2,51 после старения). Самым устойчивым к срезу зуба оказался ремень ГРМ фирмы Trialli.
Некоторым может показаться странным повышение прочности после искусственного старения. Это объясняется свойствами теплостойких каучуков, которые используются для изготовления ремней: при длительном нагреве происходит укрепление их внутренних связей.
По статистике замена роликов натяжения ремня ГРМ происходит чаще, чем замена самого ремня. Поэтому стоит периодически слушать, не появился ли шум от роликов, ведь вышедший из строя ролик испортит ремень ГРМ, каким бы хорошим тот ни был, что может привести к дорогостоящему ремонту двигателя.
Когда менять: последствия несвоевременной смены
Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.
Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.
Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.
Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.
Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.
Признаки возможного выхода из строя
Выделяют несколько характерных признаков, которые должны насторожить водителя:
- При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
- Если поменялся цвет выхлопного газа.
- Плохо заводится мотор.
- Чувствуется непривычная вибрация.
Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км
Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.
Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.
Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.
Как самостоятельно проверить исправность ремня
Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.
Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.
- Откройте и поднимите крышку капота.
- Увидите переднюю панель, закрывающую механизм и ГРМ.
- Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
- Перед собой увидите механизм, включая натяжной ролик.
- Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
- Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
- Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
- Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
- Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
- Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.
Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.
Лада Приора: ремень ГРМ, его проверка и подтяжка
Итак, выше уже было сказано, что если рвется ремень ГРМ на Приоре, это приводит к тому, что гнет клапана. Вполне очевидно, что состояние ремня лучше проверять часто (каждые 40 тыс. км. пробега). Еще добавим, если рассматривать, когда меняется ремень ГРМ, заменять данный элемент с учетом особенностей его конструкции и работы следует каждые 60 тыс. км.
Опытные же специалисты и вовсе рекомендуют проверять ремень каждые 25 тыс. км., а менять ремни лучше каждые 50 тыс. км. пробега или через 4 года эксплуатации (в зависимости от того, что наступит раньше). И это касается не только Приоры, но и других авто с ременным приводом ГРМ.
Идем далее. Проверять состояние ремня, а также его натяжение нужно на холодном моторе. Допускается нагрев не выше 35 градусов Цельсия.
Если автомобиль укомплектован кондиционером, тогда нужно снять ремень привода агрегатов и натяжной ролик;
Затем следует установить опору двигателя, немного затянув винты крепления самой опоры. Далее следует ключом открутить 5 винтов крепления передней верхней крышки привода ГРМ.
Теперь крышку можно снять. Чтобы осмотреть ремень ГРМ, коленвал следует проворачивать по часовой стрелке. Чтобы это сделать, нужно включить 5 передачу и подталкивать машину вперед. Еще авто можно приподнять, вывесив переднее колесо и вращая его по часовой стрелке.
Поверхность ремня, особенно его зубчатой части, не должна быть с трещинами, зубья должны быть целыми, без заломов и других дефектов, резина должна быть цельной, без расслоений до корда и т.д. Также на ремне не должно быть следов трения или перегрева.
Внимательно следует осмотреть и торцевые части, не допускается расслоения и повреждений. Также ремень не должен сильно расходиться по меткам. Если это так, тогда ремень ГРМ сильно растянут.
Еще на ремне ГРМ не должно быть следов моторного масла
Даже если ремень визуально в хорошем состоянии, важно понимать, что масло разъедает резину. По этой причине замасленный ремень следует поменять.
Так или иначе, но обнаружение дефектов потребует замены ремня ГРМ. При этом если видно масло на ремне (нужно точно понять, что это именно масло, а не тосол), сначала нужно определить, откуда оно попадает, устранить причину, а уже затем ставить новый ремень механизма газораспределения.
Также необходимо проверять и натяжение ремня. Чтобы это сделать, нужно учесть, что на автомобиле Приора метки ГРМ нанесены на шкивы распредвалов. Для проверки следует провернуть коленвал по часовой стрелке до того, пока метки на зубчатых шкивах распредвалов не совместятся с вырезами на задней крышке привода газораспределительного механизма. В том случае, если шкивы случайно были провернуты дальше, чем нужно, потребуется провернуть коленчатый вал на 2 оборота.
Если ремень ГРМ нормально натянут, выступ прямоугольной формы внутренней втулки натяжного ролика совпадает с вырезом его наружной обоймы. Если сам ремень в порядке, при этом указанные метки немного не совпадают (больше чем на ½ от общей ширины выступа), тогда нужно регулировать натяжение ремня ГРМ. Чтобы решить эту задачу, необходимо обнаружить натяжной ролик ГРМ Приора.
Сначала ключом на 15 следует ослабить затяжку болта крепления натяжного ролика. В случае, когда ремень прослаблен, нужно добиться точного совмещения выреза наружной обоймы ролика с выступом прямоугольной формы внутренней втулки ролика. Затем ключом на 15 следует затянуть болт крепления натяжного ролика. Момент затяжки составляет от 20 до 25 «ньютонов».
Фактически, чтобы натянуть ремень, натяжной ролик следует провернуть против часовой стрелки. Если же ремень нужно ослабить, тогда ролик поворачивают по часовой стрелке.
Чтобы это сделать, в пазы наружной обоймы ролика вставляется специальный ключ (напоминает два стержня, прикрепленных к основанию). Далее ремень можно натянуть до того момента, пока вырез наружной обоймы не совпадет с прямоугольным выступом внутренней втулки. Завершением будет затяжка болта крепления ролика (момент затяжки 34–41 Н·м.).
Обратите внимание, если ремень ГРМ перетянут, это сокращает его срок службы, а также ресурс помпы, натяжного ролика и направляющего ролика. Если же ремень ГРМ недостаточно сильно натянут, это также снижает его ресурс, а также может стать причиной смещения фаз газораспределения
Как минимум, двигатель будет работать нестабильно, а если ремень ГРМ перескочит, погнет клапана. Если после регулировки натяжения метки не совпадают, процедуру нужно повторить. В случае, когда отрегулировать натяжение не удается, следует заменить ремень ГРМ.
Как заменить ремень ГРМ на ВАЗ 2170-ВАЗ 2172?
Снятие:
1) Первое что нужно сделать, это подготовится к снятию ремня, в подготовку входит скидывание клемму минус с аккумуляторной батареи (Как её скинуть, читайте в пункте один «») и установка поршня первого и четвёртого цилиндра, в положение ВМТ (Как их установить, читайте в статье: «Установка фаз газораспределения по меткам»).
2) Когда все подготовительные работы будут проделаны, приступайте к снятию самого ремня, для этого гаечным ключом или же накидным «на 15» ослабьте чуть-чуть затяжку натяжного ролика (Болт крепления ролика указан красной стрелкой, вы натяжной ролик только с опорным не перепутайте, так к слову, опорный стоит правее, а натяжной левее и натяжной крепится не в самом центре а чуть сбоку) и после этого поверните его против часовой или же по часовой стрелки (Как угодно), таким образом чтобы ремень ГРМ ослабился и уже не был сильно натянут и тем самым снимите ремень со всех верхних шкивов на которых он располагается (К верхним шкивам относятся, два шкива распредвала, а так же помпа и с натяжного ролика его ещё снимите).
3) Теперь помощник вам нужен будет и большая толстая плоская отвёртка, в общём делается всё следующим образом, в подкапотном пространстве ищется коробка передач, а если быть более точнее то картер сцепления, так вот у этого картера есть небольшое отверстие которое закрыто резиновой заглушкой, помощник пускай эту заглушку вытащит и после чего засунет отвёртку в зубья маховика, тем самым он его зафиксирует от проворачивания, вы в это время отверните полностью болт который крепит шкив коленвала и шкив генератора (Шкив генератора это тот который большой, коленвала тот который маленький) и как только болт будет выкручен, снимите шкив генератора с автомобиля и за ним находящуюся шайбу.
Примечание!
Ещё ремень генератора со шкива не забудьте скинуть, а иначе он очень мешать снятию шкива будет, о том как его снять, читайте в статье: «»!
4) И в завершение в самой нижней части снимите ремень (Указан стрелкой), с шкива коленвала, но только снимайте аккуратно, не прокручивая шкив при этом, да и вообще когда ремень будет полностью снят, не нужно никакие шкивы прокручивать а иначе если с силой крутнуть шкивы распределительных валов к примеру, при условии что первый и четвёртый цилиндр в положение ВМТ будут выставлены, то может произойти встреча клапанов с поршнями, в связи с которыми либо клапана, либо же поршня (Что очень вряд ли) могут немного деформироваться, поэтому прокручивать никакие шкивы после снятия ремня категорически не нужно, но если всё же чуть-чуть крутнули, то верните аккуратно их на своё место.
Установка:
1. Когда новый ремень будете ставить, все шкивы и натяжной ролик от грязи очистите и после очистки, обезжирьте их уайт-спиритом, или просто уайт-спиритом пройдитесь сразу и всё на этом и кстати при установке шкива генератора, проследите за тем чтобы паз шкива (Указан красной стрелкой) попал на прилив шкива коленвала (Указан синей стрелкой), по другому шкив генератора вы никак не поставите.
2. После всех проделанных операций и самое главное после установки нового ремня, отрегулируйте его, регулируется он за счёт натяжного ролика, а именно берётся специальный ключ или же съёмник стопорных колец (На фотографиях съёмник используется) и им зажимается внешний диск натяжного ролика (Там пазы будут, в эти пазы и нужно будет ключ или съёмник вставить) и после чего ролик проворачивается против часовой стрелки (см. фото 1), до такого состояния, пока вырез на внешнем диске с прямоугольным выступом на внутренней втулке натяжного ролика не совпадёт (см. фото 2), после совпадения гаечным ключом болт крепления ролика затягивается моментом 33.2-41.2 (3.40-4.20) и проверяется работа ролика и натяжение ремня, работа ролика проверяется следующим образом, завести автомобиль будет нужно и если от натяжного ролика вы услышите шум то есть вероятность того что ролик (А именно его подшипник) вышел из строя, если у вас всё так и есть, то снимите ролик со своего места и уже руками проверьте работу его подшипника, для этого проверните подшипник ролика и если он будет заедать, осевой люфт у него будет присутствовать или будут заметны следы вытекания смазки из подшипника, то в таком случае замените натяжной ролик на новый, заменяется он при снятом ремне, просто во время снятия ремня ГРМ болт крепления ролика не ослабить будет нужно, а полностью выкрутить его и снять натяжной ролик с автомобиля (см. фото 3), при установки нового ролика, проследите за тем чтобы диск ролика с маркировкой (см. фото 4) был направлен не во внутрь, а наружу.
Дополнительный видео-ролик:
Более подробно увидеть как производится замена натяжного ролика на автомобиле, вы можете в видео-ролике, который размещён ниже:
Когда менять ремень ГРМ на Лада Приора
Новый ремень ГРМ от Gates
У каждого автомобиля есть определённый регламент замены тех или иных запчастей.
Тем не менее существует масса факторов, которые могут привести к преждевременному износу запчастей привода. А это грозит если не капиталкой всего двигателя, то серьёзными затратами на ремонт. И вот почему.
Почему ремень ГРМ может потребовать замены раньше срока

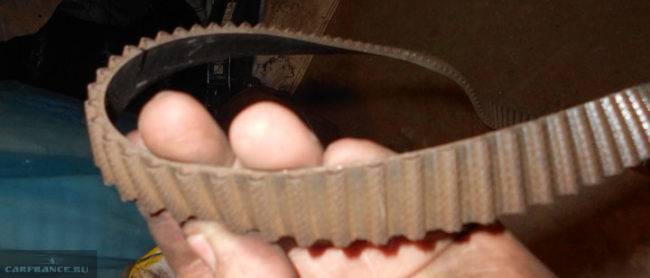

Этот ремень владелец заменил раньше срока, хоть на нём практически не видно следов износа. Так спокойнее!
Результат контакта может быть самым непредсказуемым — от загиба клапанов, до разрушения коленчатого или распределительных валов. Некоторые модели двигателей избавлены от такой опасности, поскольку при рассогласовании углов поворота коленвала и обоих распределительных валов в днище поршня предусмотрены аварийные ниши для клапанов.
Ремень ГРМ могут менять «до кучи», если был замечен люфт помпы
Приора, к сожалению, таким похвастать не может. Именно поэтому специалисты по приоровским моторам настоятельно рекомендуют проверять состояние, а при необходимости заменять ремень привода ГРМ через 40-50 тысяч пробега .
