Замена ремня ГРМ Чери Тигго: все модели двигателей, пошаговая инструкция

Подготовительные работы

Сначала владелец автомобиля должен подготовить его для того, чтобы можно было без каких-либо проблем осуществить замену конструкции. Чтобы это сделать, нужно:

Снять правое колесо. Чтобы это сделать, можно воспользоваться домкратом. Также потребуется установить опоры под колеса на всякий случай.

Снять все имеющиеся защиты из пластика, а также подкрылок.
Демонтировать бачок гидроусилителя.
Отсоединить провод, который обеспечивает работоспособность датчика коленчатого вала.
Демонтировать бачок, в котором находится охлаждающая жидкость.

Приподнять двигатель с помощью домкрата.

Наконец, последним действием станет демонтаж верхней крышки конструкции ремня. После этого начинается выполнение основных работ.

Двигатели на Чери Тигго: все версии

За годы выпуска производитель Chery Tiggo успел поменять несколько типов моторов. Кратко рассмотрим их особенности.

1,5-литровые ACTECO

SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2021 года устанавливался на Chery Tiggo 7 первого поколения.

Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.

Имеет два распред вала, 16 клапанов, цепной ремень ГРМ.

1,6-литровые

Моторы на 1,6 л представлены следующими типами:

SQR481F — силовой агрегат мощностью на 119 л. с, 4-цилиндровый, рядный, 16-клапаный. Устанавливался на Tiggo т11 с 2005 по 2015 г. Стоит ремень.
SQRE4G16 — 4-цилиндровый, 16-клапанный двигатель, бензин. Выдает до 126 «лошадей» и разгоняет авто до «сотни» за 14 сек. Устанавливался на Tiggo 3 1 поколения с 2014 по наше время, а также на T11 первого поколения с 08.2013 по 11.2016 г. Стоит цепь.

1,8-литровые

В категории на 1,8 л Чери Тигго представлены двигателем SQR481FC. Это инжекторный мотор мощностью на 132 «лошади» при 5750 оборотах в минуту. Наибольший момент вращения — 170 Н*м при 4500 об/мин. Топливо — бензин.

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.

2,0-литровые

Наиболее востребованными являются 2-литровые двигатели Чери Тигго.

Они представлены следующими вариантами:

484F, SQR484F — 4-цилиндровый 16-клапанный агрегат с двойной системой распределения фаз. Верхний порог мощности — 136 л. с. Устанавливался на Tiggo 5 1 поколения с 2014 по 11.2016 г и на рестайлинговую версию этого же поколения с 12.2016 по наше время.
4G63S4M — бензиновый мотор (изготавливался по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним расположением распредвала. Максимальная мощность — 170 л. с. Число клапанов на цилиндр — четыре. Устанавливался с 2005 года.
SQRD4G20 — мотор на 122 «лошади», 4-цилиндровый с двухвальным механизмом ГРМ. По сути, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливался на Tiggo 4 1 поколения с 09.2017 по 07.2019 года и рестайлинговую версию этого же поколения с 08.2018 по н.в. А также на Тигго 7 первого поколения с 04.2016 по наше время.

2,4-литровые

В этой категории представлен двигатель 4G64S4M с мощностью 95 кВт или 165 «лошадей» при максимальном моменте вращения. Это 16 клапанный четырехцилиндровый мотор, изготовленный по лицензии Mitsubishi Motors Co.

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.

Особенности замены ремня ГРМ на моторе 1.6 л

Если в вашем распоряжении Chery Tiggo с мотором на 1.6 л, замена ремня проходит по похожему принципу. Сильно углубляться в работу не будем, а приведем лишь основные моменты.

На примере двигателя SQR481F:

Уберите бачок ГУРа и расширительный бак, ведь они будут мешать работе.
Подоприте мотор домкратом.
Уберите натяжитель приводного ремня дополнительных агрегатов.
Выкрутите болт кронштейна опоры двигателя. Предварительно открутите подушки по бокам и максимально поднимите мотор вверх. Это позволяет изъять болт.
Демонтируйте крышки ремня ГРМ. Предварительно сделайте разметку валов и ремня.
Поставьте новый ремень и установите все по меткам.
Соберите демонтированные ранее детали в обратном порядке.

В остальном принцип работы такой же, как и на Чери Тигго с мотором на 1.8 л.

Признаки износа и когда менять ремень

Дело в том, что ремень может прийти в негодность и раньше указанного производителем срока, и этому могут способствовать следующие причины:

слишком агрессивная манера езды водителя;
плохие дороги;
местные погодные условия;
попадание на поверхность масла или охлаждающей жидкости;
выход из строя помпы;
неисправность роликов.

Если вы обнаружили, что на ремне находятся следы масла, это значит, что менять нужно не только его, но и сальники. Дальнейшее протекание на уже новый ремень будет служить причиной его преждевременного выхода из строя, ведь масло губительно действует на резину. Наличие на роликов люфтов или других дефектов свидетельствует о том, что их тоже лучше заменить, ведь очень скоро они все равно придут в негодность, но тогда механизм придется разбирать уже только из-за них.

А вот какие внешние признаки говорят о том, что данный расходник подлежит немедленной замене:

поверхность покрылась трещинами;
появились вздутия;
торцы разлохматились.

Здесь не случайно говорилось именно о немедленной замене в случае обнаружения подобных дефектов. Если ремень не заменить, когда на нем появились дефекты, то в дальнейшем он может оборваться, а это уже очень неприятно, так как потребует капитального ремонта. Судите сами: обрыв передачи приведет к тому, что поршни столкутся с клапанами. Это приведет к деформации последних. Вот и получается, что поленившись сменить дефектный расходник, придется тратить деньги и время на капитальный ремонт машины, которого вполне можно было бы избежать.

Конечно, вы можете поручить ремонт специалистам, но эта статья написана для тех, кто все привык делать своими руками. Стоимость нового расходника доходит до 5 000 руб. Если прибавить к этому стоимость ремонта, получается довольно крупная сумма, если еще иметь в виду, что кроме самого ремня придется поменять еще некоторые детали – ролики, сальники, а возможно и еще что-то.

Покупая новый расходник, не стоит экономить, так как некачественный ремень очень быстро придет в негодность, и его снова придется менять. Поэтому не покупайте расходники с рук, а сэкономьте лучше на ремонте – произведите его сами. Кроме экономии средств, вы получите еще бесценный опыт ремонта, который обязательно пригодится в будущем.

Если вы решили, что будете производить ремонт сами, тогда подготовьте набор ключей, домкрат, зафиксируйте автомобиль на ровной площадке и начинайте.

Почесав затылок приступаем к замене

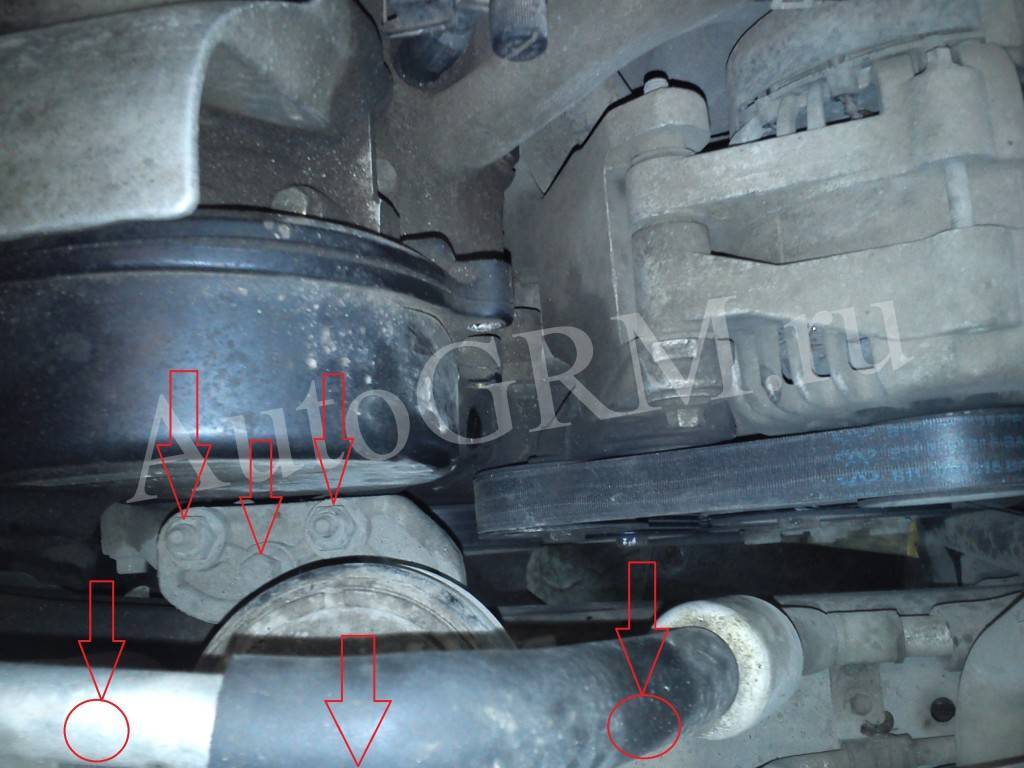

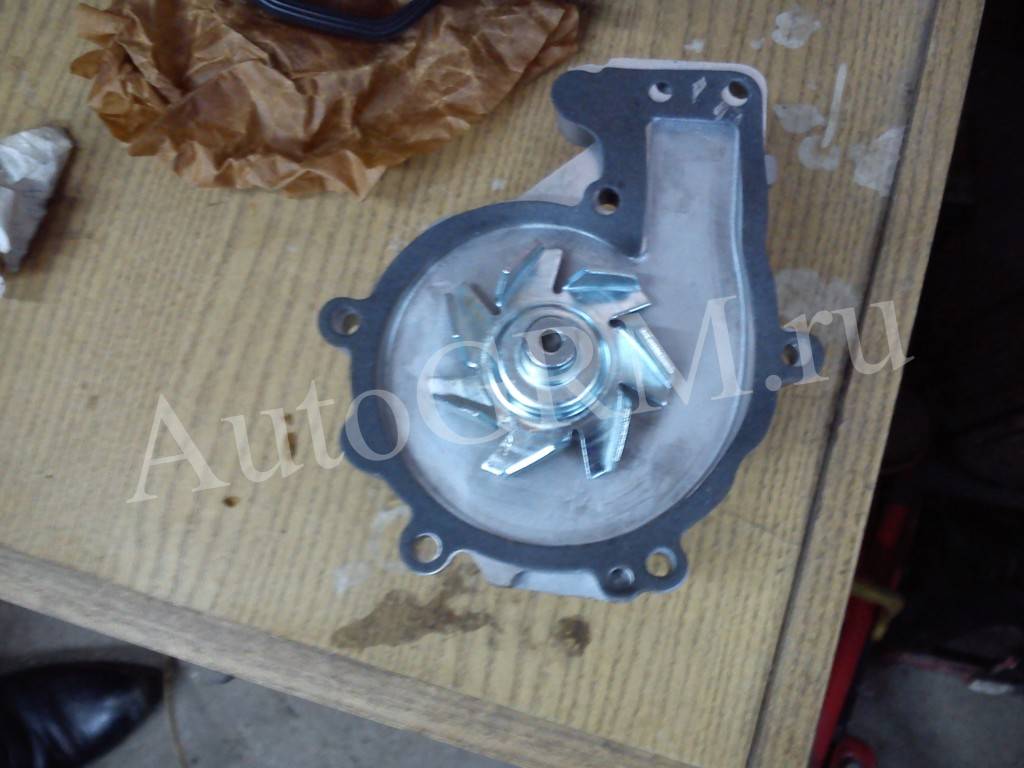

Снимаем расширительный бачок. Сливаем антифриз, если будем менять помпу. Снимаем защиту снизу, если есть и немного подданкрачиваем двигатель. Так же снимаем переднее правое колесо и пластиковый брызговик. Откручиваем опору двигателя, четыре болта и две гайки и демонтируем ее.

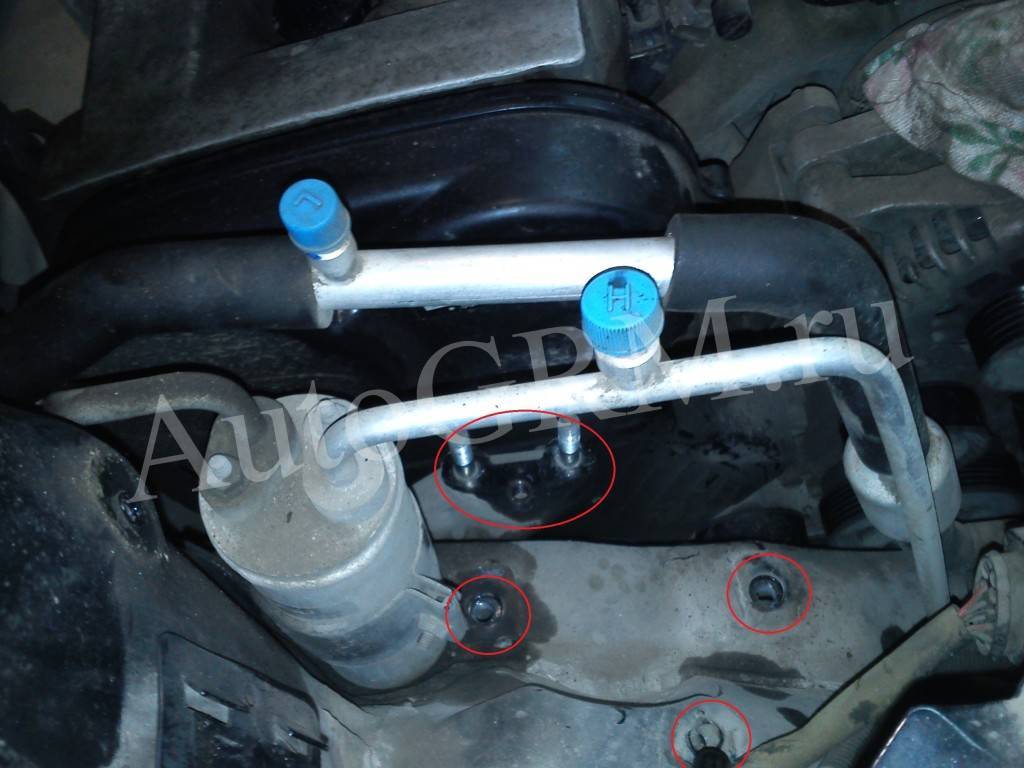

Как обычно мешаются всякие трубки, поэтому некоторые болты на фото не видны. Но вы их найдете без проблем. Без подушки двигатель выглядит так.

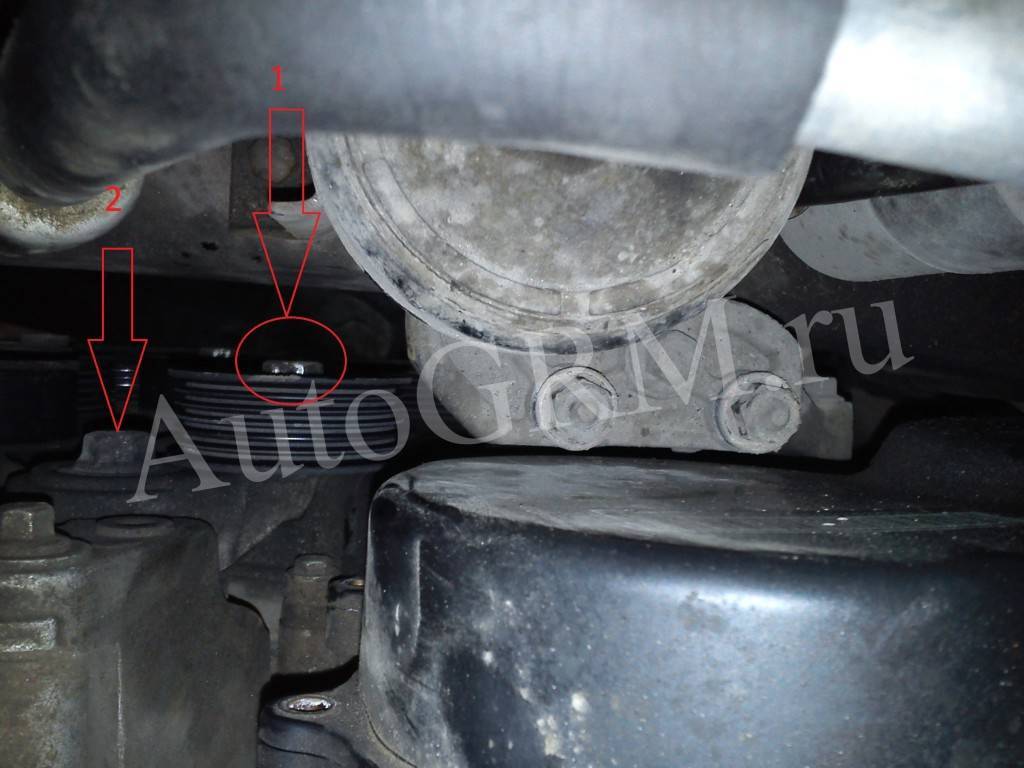

Ключом на шестнадцать, проворачиваем автоматический натяжитель ремня до ослабления и снимаем ремень навесных агрегатов. Пружина там серьезная так что придется попотеть. На фото ремень уже снят.

1 – болт крапления натяжного ролика к автоматическому натяжителю.

2 – болт крепления автоматического натяжителя.

Снимаем натяжитель, он мешает открутить один из болтов защитного кожуха. Верхний обводной ролик откручивать необязательно если нет люфта.

Откручиваем шесть маленьких болтов шкива коленвала и один большой нижнего обводного ролика и снимаем их.

Проворачиваем коленвал так чтобы метка была примерно параллельно полу и смотрела в сторону переднего бампера. И ставим свою метку на кожухе. Она понадобится для последующей проверки.

Снимаем остаток опоры двигателя, для этого откручиваем три болта. Болты упираются в лонжерон и я долго желал здоровья конструкторам, пока пытался ее вытащить.

Затем снимаем верхнею защитную крышку ремня ГРМ. Отворачиваем четыре болта покроям и один посредине который невиден не под каким ракурсом. Не все болты под шестигранник!

Метим шкивы распредвалов в любом месте, лучше две метки друг напротив друга.

Далее откручиваем шесть таких же болтиков на нижней крышке и снимаем ее.

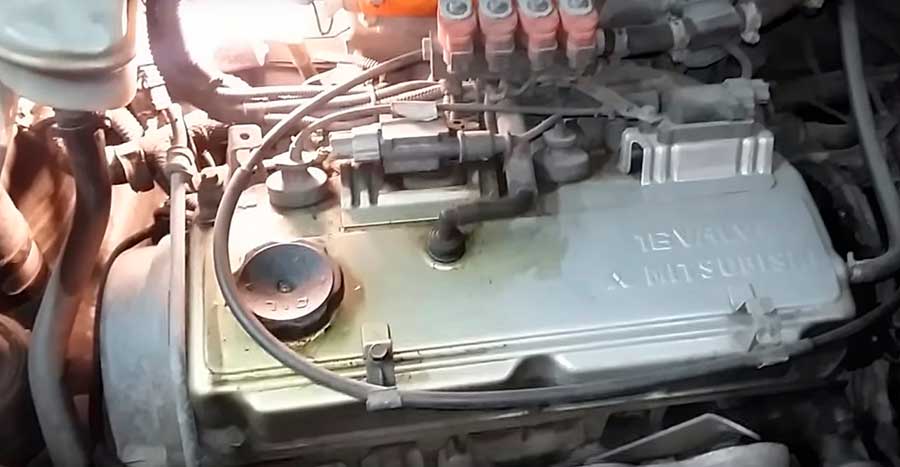

Снимаем бронепровода, выкручиваем свечи и отключаем датчик распредвала. Откручиваем двенадцать болтов и снимаем клапанную крышку.

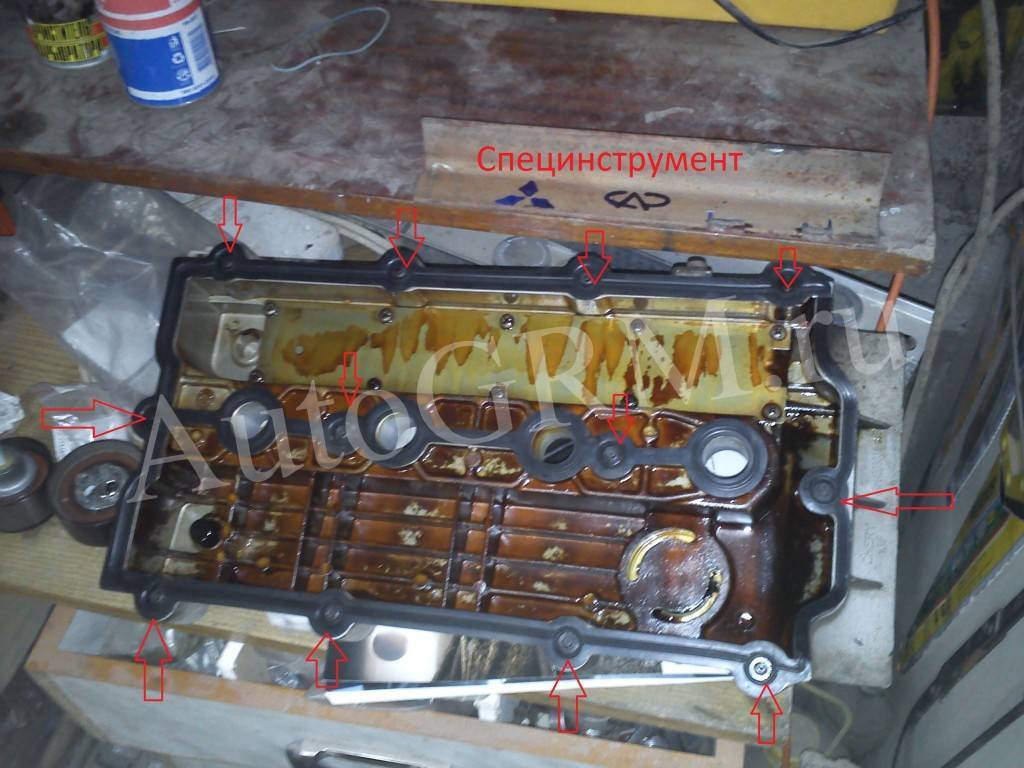

Поскольку из-под прокладки выступало масло ее заменили. Вообще рекомендую менять все прокладки которые снимались это убережет вас от лишней работы в дальнейшем.
