Залегание поршневых колец: признаки, симптомы и ремонт

Раскоксовка колец

Итак, распознав вышеперечисленные симптомы, вы обнаружили, что в двигателе залегли компрессионные или маслосъемные кольца и задумываетесь над вопросом, что надлежит делать в первую очередь. Как можно разрешить ситуацию с наименьшим ущербом для пострадавшего агрегата? Постараемся разобраться совместными усилиями!

Если залегли кольца, вовсе не обязательно мчаться в ближайшую мастерскую или срочно вызывать специалиста, чьи услуги обойдутся недешево. Проблема легко устраняется собственными силами.

Для этого потребуется осуществить так называемую раскоксовку колец, основанную на удалении из внутреннего пространства камеры сгорания разнообразных отложений, наподобие кокса и нагара. Именно образование указанных веществ вызывает залипание поршневых уплотнителей, ограничивая необходимую подвижность.

Рассмотрим наиболее доступный способ, как раскоксовать кольца собственноручно, не снимая двигатель. Он заключается в очистке камеры сгорания специальными составами. Чтобы впоследствии не пришлось ломать голову, как заменить поршневые кольца, рекомендуем воспользоваться данным методом.

На автомобильном рынке в достаточно широком ассортименте представлены такие средства. Среди многообразия продукции, предлагаемой заботливым владельцам личного транспорта химической промышленностью, повышенным спросом пользуется состав под названием Lavr.

Причины и последствия закоксовки

Со временем каждый двигатель изнутри покрывается нагаром: масла и топливо – не дистиллированная вода, и процесс горения в любом случае сопровождается образованием копоти. Однако есть факторы, которые могут способствовать очень скорому залеганию колец. Некачественные жидкости, потребляемые мотором. Чем более дешевые топливо и масло вы заливаете в него, тем в более близком будущем вам предстоит столкнуться с закоксовкой.

Постоянная работа под излишней нагрузкой. Любителя таскать за собой на малой скорости набитый с горкой прицеп залегание поджидает довольно скоро.

Регулярная езда с не прогретым движком в значительной мере усиливает образование нагара (см. статью «Как завести машину в мороз АКПП и МКПП»).

Чем же грозит нагарный слой на внутренностях двигателя? Последствия разнонаправлены и разнообразны.

  • Покрытые копотью клапана с большой вероятностью прогорают;
  • Закоксованные поршневые кольца утрачивают подвижность;
  • Появляется детонация. Она для начала снижает мощность мотора, затем вследствие повышенного трения ускоряется износ цилиндропоршневой группы;
  • Клапан из-за нагара садится в седло не так плотно, как положено; следствие – падение компрессии;
  • Отложения из копоти на изнанке тарелки клапана впуска начинают впитывать поступающее топливо, а мотор – работать на бедной горючке. Закономерный итог – его разнообразные повреждения;
  • Если нагар полностью забивает зазор между кольцом и поршневой канавкой, кольцо распирает, износ составляющей системы становится чуть ли не мгновенным, начинается прорыв газов отработки в картер, масло поступает в камеру сгорания. Это ведет к еще большему, лавинообразному образованию нагара и лаков.

Закономерным итогом становится рост топливного расхода, непомерное потребление масла, проблемы с запуском движка, его глушением.

Лечим болезнь залегания поршневых колец

Три наиболее распространенных варианта восстановления работоспособности поршней.

  • Удаление нагара, кокса, остатков нефтепродуктов с помощью различного рода моющих жидкостей, растворителей и модификаторов нагара;
  • выпаривание тяжелых фракций нефтепродуктов, гудрона и асфальтовых веществ с помощью раскаленного пара;
  • выжигание, или «раскоксовывание» с помощью раскаленных продуктов сгорания.

Чаще других применяется так называемая мойка нагара – наиболее дорогой и эффективный вариант.

Для удаления из канавок поршня смолы и гудрона можно использовать небольшое количество моторного масла с добавкой жидкости для удаления нагара. Знатоки применяют смесь масла, бензола, этилового спирта и ацетона в равных частях. Состав готовится интенсивным перемешиванием дрелью непосредственно перед использованием. Хранить лекарство для «раскоксовывания» поршневых колец не рекомендуется из-за интенсивного поглощения влаги.

В свечные отверстия цилиндров наполовину остывшего двигателя шприцом заливается по 70-100 мл свежеприготовленной смеси. Заливать необходимо по возможности быстро, и сразу завернуть свечи обратно. Наконечники с проводами не одевать. Через 10-12 часов свечи аккуратно выворачиваются, на свечные отверстия укладывается ветошь. Несколько раз стартером прокручиваем коленвал

Моющий раствор интенсивно выбрасывается из свечных отверстий, поэтому необходимо предварительно убрать открытые источники огня и соблюдать осторожность. Попавший в моторное масло раствор легко испаряется из масляного картера после основательного прогрева двигателя

Смесь удаляет основную часть тяжелых остатков, приведших к залеганию, но для более полного «раскоксовывания» большинство мастеров рекомендуют провести испытательный пробег в 60-70 км на максимальных оборотах двигателя. Зимой подобную процедуру можно заменить обычной обкаткой в гараже. Подобный способ удаления нагара показал свою эффективность, но в некоторых случаях его применять нельзя.

Противопоказания к широкому использованию для лечения проблемы залегания является количество нагара на днище поршня. Если в течение многих лет использовалось топливо сомнительного качества и с большим содержанием грязи, на раскаленном днище поршня гарантировано образовался нагар из твердых минеральных остатков бензина и масла.

Третий способ ранее широко применялся на автомобилях, оборудованных газогенераторной установкой, в 50-60 г. прошлого века. Генераторный газ, часто загрязненный смолой, становился причиной залегания поршневых колец. Лечили болезнь достаточно просто – в течение часа в двигатель кроме газа подавался водяной пар. Симптомы, вызванные залеганием поршневых колец, пропадали на месяц-два.

В современных условиях генераторный газ заменяется пропан-бутаном, водяные пары получают в отдельном электрическом подогревателе. После прогрева двигателя газ и пар подают в работающий на холостых оборотах мотор, примерно в равных объемных частях, в течение 1-1,5 часов. По окончании выпаривания еще 10-15 минут мотор работает исключительно на бензине.

Видео как правильно раскоксовать поршневые кольца:

Поршневые кольца — кольца незамкнутого типа, которые устанавливаются в специальные канавки на поршне двигателя внутреннего сгорания и компенсируют зазор между поршнем и стенками цилиндра. Во время движения поршня в цилиндре именно поршневые кольца создают необходимое уплотнение, благодаря чему удается добиться герметизации камеры сгорания.

Поршневые кольца конструктивно имеют специальную прорезь-замок. По этой причине кольцо может немного разжиматься и сжиматься, то есть сохраняется подвижность. Такая подвижность обеспечивает постоянное и качественное прилегание кольца к стенке цилиндра. Благодаря такому решению поршневые кольца эффективно препятствуют попаданию отработавших газов в картер двигателя, а также моторного масла в камеру сгорания. В зависимости от прямого назначения поршневые кольца делятся на компрессионные и маслосъемные.

Читайте в этой статье

Как залегание поршневых колец связано с их работой

Для того чтобы обеспечивать необходимую степень уплотнения зазора между внешней поверхностью поршня и внутренней поверхностью цилиндра, так называемым зеркалом цилиндра, кольцо должно быть достаточно упругим и прочным, с другой стороны, не оказывать излишнего давления на стенки гильзы, иметь высокую износостойкость, но не разрушать рабочую поверхность цилиндра.

Степень теплового расширения чугуна гильзы меньше аналогичного показателя алюминиевого сплава поршня более, чем в два раза. При нагревании поршень расширится сильнее, чем чугунная стенка цилиндра. Наружный диаметр поршня выполняется с небольшим зазором для компенсации тепловых расширений. В современных двигателях внутреннего сгорания всегда применяется несколько поршневых колец. Залегание одного из компрессионных колец создает проблему герметичности при сжатии топливовоздушной смеси. Под термином «залегание» понимают ситуацию, когда поршневое кольцо сжато и полностью утоплено в кольцевой канавке поршня, при этом остатки несгоревших нефтепродуктов под воздействием высокой температуры превратились в углеродистые образования, намертво, словно клей, зафиксировавшие кольцо в одном положении.

Условия и причины залегания поршневых колец:

  • нижнее маслосъемное кольцо в силу своего износа или повреждения не выполняет в полной мере функций по удалению масляной пленки с зеркала цилиндра. Часть моторного масла из картера двигателя в виде остатков пленки накапливается в канавках поршневых колец и интенсивно разлагается с выделением цементирующих минеральных остатков;
  • остаток топлива богатой смеси не сгорает в полном объеме, его высококипящие фракции в виде вязкой жижи попадают в канавки поршневых колец и дополнительно усиливают эффект залегания;
  • двигатель машины в течение длительного времени 3-5лет находился в законсервированном состоянии. Сжатые и зафиксированные в одном положении поршневые кольца со временем теряют упругость. Чтобы не допустить залегания поршневых колец достаточно раз месяц запускать мотор на 10-15мин.

Если относительно «молодой» автомобиль стал катастрофически терять динамику разгона, резко увеличился расход масла, первой рассматривают версию залегания поршневых колец. Болезнь поражает относительно «молодые» автомобили с пробегом менее 80 тыс. км. Главной проблемой и причиной залегания поршневых колец называют некачественный бензин и моторное масло.

Как правило, залегание поршневых колец происходит неравномерно по диаметру кольцевого паза. В нормально работающем кольце силы давления на него распределены равномерно по рабочей поверхности, что препятствует возникновению местных зон усталости металла. В случае залегания кольцо прикипает в канавке поршня в одном небольшом секторе окружности, начинает работать (сжиматься и разжиматься) в нерасчетном и несимметричном режиме, возникают локальные усталостные микротрещины.

Замена деталей

Раскоксовка может помочь исключительно при нагаре, но если детали износились, то их нужно только менять. Замена колец и маслосъемных колпачков может быть произведена и своими руками. Производится она с помощью специального съемника, оправки для запрессовки, металлического прутика, еще понадобится пинцет и рассухариватель. При покупке новых колпачков и колец лучше всего отдавать предпочтение оригинальным деталям, ведь подделки хватит ненадолго. Тем более что материал покрытия верхних колец в идеале должен подходить к материалу двигателя.

Сначала нужно снять все узлы и механизмы, чтобы подобраться к деталям. Первым производится снятие воздушного фильтра, затем топливного насоса и распределителя зажигания. Для демонтажа корпуса привода вспомогательных элементов разъединяем соединение на болтах. Затем идет снятие минусовой клеммы и зубчатого шкива. Чтобы освободить крышку головки блока – снять привод массы. Теперь откручиваем гайки переднего и заднего корпуса подшипников распредвала.

Снимаем шпонку распредвала и достаем сальник. Выставляем поршень в ВМТ, вынимаем свечу, вставляем прут в отверстие, чтобы не выпал клапан, после этого нужно сжать пружины и вынуть два сухаря, выпрессовываем кольца.

Установка новых деталей на места происходит точно в обратном порядке. Маслосъемные кольца ВАЗовских моделей меняются в той же последовательности.

Предупреждение и борьба с залеганием колец

Желательно, чтобы стрелка тахометра держалась в районе 5,5–6 тысяч оборотов в минуту. За время поездки цилиндро-поршневая группа должна полностью самоочиститься. Это станет понятно по возросшей тяге силового агрегата. Если же симптомы залегания не исчезли, можно повторить процедуру отмачивания еще раз. Вместо керосино-ацетоновой смеси в автомагазине можно приобрести специальные средства. После того как проблема устранена, нужно сменить моторное масло и масляный фильтр, поскольку и то, и другое непригодно для дальнейшей эксплуатации.

Если, несмотря на все усилия, проблема осталась, значит, кольца не залегли, а износились физически, в этом случае неизбежен капремонт.

Предотвратить проблему проще, чем решать ее, поэтому во избежание залегания колец нужно хотя бы раз в месяц совершать достаточно длительные поездки на автомобиле (минимум километров 50). Во время поездок следует иногда давать мотору поработать на высоких оборотах (порядка 4 тыс. об./мин) в течение одной — двух минут. За это время нагар, если он и был, успеет полностью прогореть.

Срок службы поршневых колец двигателя автомобиля может варьироваться в разных пределах. Для двигателей автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 это 150-200.000 км пробега. Во многом скорость износа поршневых колец зависит от тяжести условий эксплуатации двигателя, применения качественного или наоборот некачественного моторного масла, правильности работы двигателя (наличия перегрева, детонации), качества изготовления самих колец.

Признаки износа (поломки, залегания) поршневых колец двигателя

Сильное дымление из глушителя

Дым серо-синий (сизый). Дымит постоянно: и при пуске, и при работе на холостых, и при движении. Кратковременное дымление при пуске или перегазовке является признаком износа маслосъемных колпачков.

Причины: моторное масло плохо удаляется со стенок цилиндров при работе двигателя и вместе с отработанными газами выбрасывается через выпускные клапана в выпускной тракт и далее в глушитель. Отсюда сизый дым. Капли масла можно ощутить на своей руке подставив ее к выпускному отверстию глушителя при работающем двигателе.

Моторное масло в корпусе воздушного фильтра

Изношенные или залегшие кольца пропускают газы, образовывающиеся в камерах сгорания при работе двигателя в поддон (картер двигателя). В картере повышается давление газов, которые через систему вентиляции картера двигателя выбрасываются в корпус воздушного фильтра. Они насыщены моторным маслом, забивают воздушный фильтр двигателя и карбюратор.

Течь моторного масла под сальники и уплотнители двигателя

Повышенное давление газов в картере двигателя заставляет моторное масло сочится, откуда только можно (сальники распределительного и коленчатого валов, прокладка и маслозаливная горловина клапанной крышки, прокладка поддона).

Сильное дымление из сапуна

Будет заметно, если снять крышку с корпуса воздушного фильтра двигателя. Тут сильная струя сизого дыма хлопками выходит из отверстия вентиляции картера. Аналогичную картину наблюдаем сняв шланг с сапуна двигателя.

Его воздушные жиклеры ГДС обеих камер

— Черный нагар на свечах зажигания

Черный нагар на электродах свечей зажигания плюс замасливание резьбы.

— Двигатель «троит» на холостых

— Провалы при нажатии на педаль «газа»

— Повышенный шум при работе двигателя

Если после проведения замера компрессии установлено, что указанные признаки имеют причиной износ или залегание поршневых колец, то сначала проводим раскоксовывание поршневых колец и если не помогло, то производим их замену (на двигателях автомобилей 2108, 2109, 21099 можно не снимать двигатель для выполнения этой процедуры, а на 2105, 2107 его придется снимать).

Примечания и дополнения

— Сопутствующими неисправностями к износу поршневых колец могут быть: износ цилиндров, износ поршней.

— Залегание поршневых колец – потеря ими упругости в результате перегрева или закоксовывание канавок под кольца в результате применения некачественного моторного масла. В результате кольца перестают выполнять свою функцию – эффективно снимать моторное масло со стенок цилиндров и создавать определенное давление при движении поршня вверх (компрессия).

— Бывают ситуации, когда залегает или выходит из строя только маслосьемные кольца, а компрессионные работают. В такой ситуации двигатель будет дымить и расходовать масло, но компрессия будет в норме.

В случае надлежащего ухода и своевременного сервиса автомобиль любой марки может прослужить долгие годы при этом для этого не нужно обладать знаниями механика экстракласса.

Способы устранения

Обнаружив первые симптомы с залеганием колец, все автолюбители борются ними по-разному, но основных способов три.

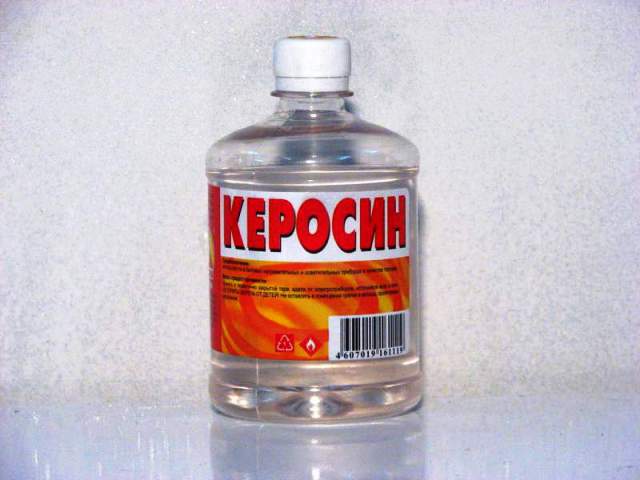

  1. Самый распространенный способ заключаются в использовании смеси из керосина и ацетона (в равных пропорциях). Свечи необходимо выкрутить и залить смесь во все камеры сгорания. Далее мотор нужно оставить часов на 8-12, должно произойти откисание в камерах. Затем свечи ставятся обратно. Двигатель заводится и нужно проехать по ровной трассе на максимальных оборотах километров пятнадцать. Обычно этот способ позволяет решить проблему залегания колец и не прибегать к дорогому ремонту. Далее нужно заменить фильтры и масло.
  2. Следующий способ практически идентичен предыдущему с той лишь разницей, что заливается обычный керосин. Другие условия, поездка по ровной трассе и смена смазывающей смеси и фильтра должны быть соблюдены.

Еще один метод это приобретение специализированных средств, которые специально разрабатываются для подобных целей. Отлично зарекомендовали себя такие марки как, LAVR и RVS. Пользоваться ими так же просто как и вышеприведенными средствами. Выкручиваются свечи из мотора, заливается положенный объем состава в цилиндры и нужно подождать время, указанное в инструкции. Обычно хватает около 70 грамм этого средства. И основное — обязательно немного проверните коленвал в обе стороны примерно на 10 градусов. Далее перед установкой свечей необходимо продуть цилиндры для того, чтобы и вытолкнуть посредством выпускного тракта частички средства. Масло также должно быть заменено в обязательном порядке.

Комплект для раскоксовывания

Если предложенные нами процедуры не дали нужного эффекта и если нет никаких положительных сдвигов, то остается лишь единственный выход это замена колец.

При этом не забываете, что наилучший метод защиты — это предупреждение возникновения неисправности. Для того чтобы предотвратить залипание колец, нужно придерживаться двух элементарных рекомендаций:

  • Прогревайте силовой агрегат своего автомобиля до рабочей температуры, по крайней мере, один раза в неделю.
  • Пользуйтесь лишь качественными моторными маслами.

Экономить здесь не стоит иначе это может повлечь за собой большие затраты. Залегание колец — это не «критичный» диагноз, а только лишь предпосылка к тому, что надвигаются намного более серьезные проблемы.

В случае если вовремя выявить неисправность и ликвидировать ее одним из предлагаемых способов, то можно предохранить мотор своего автомобиля от дорогостоящего ремонта.

Предупреждение и борьба с залеганием колец


Желательно, чтобы стрелка тахометра держалась в районе 5,5–6 тысяч оборотов в минуту. За время поездки цилиндро-поршневая группа должна полностью самоочиститься. Это станет понятно по возросшей тяге силового агрегата. Если же симптомы залегания не исчезли, можно повторить процедуру отмачивания еще раз. Вместо керосино-ацетоновой смеси в автомагазине можно приобрести специальные средства. После того как проблема устранена, нужно сменить моторное масло и масляный фильтр, поскольку и то, и другое непригодно для дальнейшей эксплуатации.Если, несмотря на все усилия, проблема осталась, значит, кольца не залегли, а износились физически, в этом случае неизбежен капремонт.

Предотвратить проблему проще, чем решать ее, поэтому во избежание залегания колец нужно хотя бы раз в месяц совершать достаточно длительные поездки на автомобиле (минимум километров 50). Во время поездок следует иногда давать мотору поработать на высоких оборотах (порядка 4 тыс. об./мин) в течение одной — двух минут. За это время нагар, если он и был, успеет полностью прогореть.

Среди проблем двигателя внутреннего сгорания на первом месте стоят увеличение расхода топлива, падение мощности и снижение компрессии из-за залегания поршневых колец.

Диагностика залегания колец неразрывно связана со спецификой оценки состояния поршневых колец:

  • не существует объективного метода контроля состояния поршневых колец без демонтажа и разборки двигателя;
  • процесс сжатия и сжигания смеси зависит от состояния многих деталей, цилиндро-поршневая группа работает в комплексе, поэтому конкретного виновника возникновения проблем выделить очень сложно;
  • характер работы поршневых колец сильно зависит от состояния поршня, стенок гильзы цилиндра, впускных клапанов.

Напутственные рекомендации

При неудовлетворительных результатах диагностики опытные владельцы обычно действуют методом исключения. Сначала предпринимается попытка раскоксовать маслосъемные кольца. Если вы впервые столкнулись с таким понятием, рекомендуем почитать, что такое раскоксовка и зачем она нужна двигателю, а также о технологии декаборнизации поршневых колец с использованием димексида , как одного из недорогих и эффективных средств.

Если попытка удаления кокса не принесла результатов, то планируются работы с ГБЦ. Если и замена маслосъемных колпачков обернулась безуспешно, то производится «капиталка».

Маслосъемные колпачки (сальники)

препятствуют попаданию масла в камеру сгорания и позволяют экономно расходовать масло.

Различие между маслосъемными колпачками и маслосъемными кольцами.

Часто неопытные автовладельцы спрашивают, как определить, что стоит на их автомобиле: кольца или колпачки. Ответ заключается в том, что для оптимальной работы двигателя необходимо наличие как маслосъемных колец, так и колпачков. Кольца снимают остатки масла с движущегося поршня и обеспечивают смазку поршня, а маслосъемные колпачки устанавливаются на ножках клапанов. По сути обе запчасти выполняют одну и ту же функцию: защищают камеру сгорания от попадания масла.

Попадание масла в камеру сгорания ДВС чревато появлением нагара на клапане и на стенках цилиндра газораспределительной камеры. Вследствие чего двигатель будет работать хуже и быстрее выйдет из строя. Кроме прочего попадание масла в камеру сгорания ухудшает качество бензино-воздушной смеси и забивает канавки поршневых колец.

Признаки износа маслосъемных колпачков:1. Повышенный расход масла автомобиля. Расход масла может достигать до 1 литра масла на 1000 км.2. Появление синего дыма из выхлопной трубы при запуске двигателя или при торможении.3. Электроды на свечах замаслены и засалены.Причины износа:1. Время.

Со временем маслосъемные колпачки неизбежно теряют свою эластичность и пропускают больше масла. Для отечественных автомобилей после преодоления 20 000 километрового пробега рекомендуется обязательная замена.2. Условия работы. Износ колпачков обусловлен их постоянной работой. Каждый раз (от 150 до 12000 раз в минуту), когда клапан открывается, колпачок снимает излишки масла с него.3. Химическое воздействие. Колпачки изготавливаются из резины и находятся в агрессивной химической среде продуктов сгорания и масляной взвеси. Неизбежно со временем каучук теряет эластичность и твердость и маслосъемные колпачки выходят из строя.

На что необходимо обратить внимание при покупке маслосъемных колпачков:

Конечно, рекомендуется применять только те колпачки, которые предназначены для конкретного двигателя, но это не всегда возможно и целесообразно. Во-первых новые колпачки на старом моторе могут оказаться весьма кстати и улучшат прилегание, во-вторых оригинальные колпачки могут оказаться дорогими или недоступными и имеет смысл заказать аналоги, если замена необходима здесь и сейчас.

Для того, чтобы подобрать нужный колпачок и он не соскакивал и подходил по размеру необходимо соблюсти следующие правила подбора:

1.

Аналог может быть выше оригинала только на 0,5 мм. В противном случае тарелка пружины может повредить колпачок.2. Диаметр колпачка не может быть слишком большим, должен свободно проходить через пружину клапана. На сегодняшний день отечественные производители колпачков уступают импортным.

Мы рекомендуем использование мировых производителей-фирм AE (Payen), Elring, Glazer, Goetze и Reinz других.

Что такое поршневые кольца?

Поршневыми называются незамкнутые кольца, находящиеся в канавках в поверхностях поршней силовых установок.

Поршневая система

При проектировании мотора конструкторам постоянно приходится решать одну и ту же проблему – диаметр дна поршня и цилиндра должным быть разных размеров. И при этом смазка никоим образом не должна оказаться в камере, где происходит сгорание топлива. Применение тяжелого поршня может привести к заклиниванию его в цилиндре, невзирая даже на то, что его диаметр будет немного меньше. Но применение узкого гибкого кольца, которое располагает подвижным замком, позволит ему свободно двигаться. Этот вариант и до сих пор считается лучшим.

Кольца делятся на два типа – компрессионные и маслосъемные. Основное предназначение первых это создания давления в камере.

Поршневые кольца двух типов

В конструкции мотора имеется маленький зазор меж цилиндрами и поршнями, не дающий возможности создавать в камере нужное давление. Газы при расширении непременно проникали бы в картер силовой установки. Решить эту проблему получилось только установкой дополнительных компрессионных колец, которые представляют собой тонкие кольца с разрезом. Разрез это замок, который дает возможность тугому кольцу сжиматься и разжиматься в заданных пределах, при этом не позволяя, соскочить с поршня. Для того чтобы кольца имели возможность свободного сжатия, на наружной поверхности корпуса цилиндра имеются канавки.

Кольца делаются из стали особой марки и являются в своем роде пружиной, находящейся в слегка сжатом состоянии, что позволяет ей плотно прилегать к стенкам цилиндра. Во время работы они постепенно стачиваются, но плотность их прилегания остается прежней, до того момента пока их износ, не достигнет критического уровня.

Особенность конструкции современных поршней 3 кольца. Компрессионных – пара, маслосъемное – одно.

Применение компрессионных колец, не решает полностью проблему прорыва газов. Решается она самыми разными способами, к примеру, во время монтажа колец их располагают таким образом, чтобы замки не располагались друг над другом. Наилучшее их расположение – это 180 градусов, таким образом, чтобы они находились в противоположных сторонах

На это обязательно нужно обращать внимание и во время капремонта мотора

Состав и устройство узлов КШМ

КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ

1. Назначение КШМ и принцип работы.

2. Состав и устройство узлов КШМ.

Назначение КШМ и принцип работы.

Определение: механическая передача передающая энергию с преобразовани­ем видов движения.

В соответствие с общей классификацией машин и механизмов – кривошипно-ползунковый механизм (КПМ).

Назначение: КШМ служит для преобразования поступательного движения поршня под действием энергии расширения продуктов сгорания топлива во вра­щательное движение коленчатого вала.

Принцип действия: четырехтактный поршневой двигатель состоит из ци­линдра и картера, который снизу закрыт поддоном. Внутри цилиндра перемеща­ется поршень с уплотнительными (компрессионными) кольцами. Поршень через поршневой палец и шатун связан с коленчатым валом, который вращается в ко­ренных подшипниках, расположенных в картере. Сверху цилиндр накрыт голов­кой с клапанами, открытие и закрытие которых строго согласовано с вращением коленчатого вала. Перемещение поршня ограничивается двумя крайними поло­жениями, при которых его скорость равна нулю: верхней и нижней мертвой точ­кой. Безостановочное движение поршня через мертвые точки обеспечивается ма­ховиком, имеющим форму диска с массивным ободом.

Состав и устройство узлов КШМ.

Состав: все детали КШМ делятся на подвижные (рис.1) и неподвижные (рис. 2). К неподвижным (детали остова двигателя )относятся: картер, блок цилиндров, головка блока цилиндров и соединяющие их детали (рис. 2, 3), к подвижным – поршень с пальцем и кольцами, шатун, коленчатый вал и маховик.

Блок цилиндров является основой двигателя. Большая часть навесного обо­рудования двигателя монтируется на блоке цилиндров.

По форме блока цилинд­ров ДВС классифицируют:

– рядный двигатель: цилиндры располагаются последовательно в одной плос­кости; ось цилиндров вертикальна, под углом или горизонтальна ; число цилинд­ров – 2, 3, 4, 5, 6, 8;

– V-образный двигатель: цилиндры располагаются в двух плоскостях с обра­зованием конструкции V – образной формы; угол развала – от 30° до 90°; число цилиндров 2, 4, 5, 6, 8, 10, 12, 24;

– VR-образный двигатель: рядно-смещенное расположение цилиндров в шахматном порядке с углом развала 15°. Очень узкие V-образные двигатели тако­го типа долгое время делала итальянская фирма “Lancia”, и ее опыт используется концерном “Volkswagen”;

– W-образный двигатель: два рядно-смещенных блока VR, объединенных в V-образную конфигурацию с углом развала 72 °С. W8-Volkswagen Passat, W12- VW Phaeton и Audi A8, W16-Bugatti EB 16.4 Veyron;

– оппозитный двигатель: противолежащие друг другу цилиндры располага­ются горизонтально, число цилиндров – 2,4,6. Subaru обозначает свои оппозитные двигатели индексом “B” (Boxer), добавляя к нему цифру “4” или “6”, в зависимо­сти от числа цилиндров.

Нумерация цилиндров начинается от носка коленвала, а при двух-, и четы­рехрядном расположении цилиндров – слева, если смотреть со стороны носка ко­ленвала ( за исключением «РЕНО»). Направление вращения коленвала – правое, то есть по часовой стрелке, если смотреть с носка коленвала (за исключением Honda, Mitsubishi).

В конструкцию блока входят гильзы цилиндров, рубашка охлаждения и гер­метизированные масляные полости и каналы. Во внутренних полостях блока цир­кулирует жидкость системы охлаждения, там же проходят и масляные каналы системы смазки двигателя. Блок имеет монтажные и опорные поверхности для ус­тановки вспомогательных устройств.

Картер служит опорой для подшипников, на которых вращается коленчатый вал. Обычно выполняется заодно с блоком цилиндров. Такая конструкция называ­ется блок-картер. Снизу картер закрывается поддоном, в котором обычно хранит­ся запас масла.

Чаще картер и блок цилиндров отливают как одно целое. Если картер изготовляют отдельно, то к нему крепят или отдельные цилиндры, или блок цилиндров. Блок-картер совре­менного поршневого двигателя — это наиболее сложная и дорогая деталь. Он обладает большой жесткостью. В зависимости от вос­приятия нагрузки различают силовые схемы с несущими цилиндрами, с несущим блоком цилиндров, с несущими силовыми шпильками.

В первой схеме под действием сил давления газов стенки цилиндров и рубашки охлаждения испытывают напряжение разрыва. Во второй схеме, получившей наибольшее распространение, нагрузки восприни­маются стенками цилиндров и рубашки охлаждения, поперечными пе­регородками картера. В этой схеме часто используют сменные гиль­зы «мокрые» или «сухие» (рис. 3).

Рис. 1. Подвижные детали КШМ

Маслосъемные колпачки или кольца: как определить, из-за чего появился сизый дым

Если вы бегло изучали вопрос, то наверняка заметили, что противоречивой информации предостаточно. К примеру, вокруг той же компрессии сплошные споры: одни утверждают, что при нормальном давлении в цилиндрах повода лезть в поршневую нет, другие твердят, что это вовсе не показатель при имеющемся раскладе. А касательно взаимосвязи между температурой мотора, положением педали газа и временем появления сизого дыма так и вовсе не понятно, что к чему.

Сразу же отметим, что никакой связи между компрессией и дефектными маслосъемными кольцами нет. Во-первых, колечки, которые соскребают масло с цилиндров, изнашиваются или залегают первыми, а компрессионные продолжают работать как положено. Во-вторых, даже при слегка подношенных компрессионных и убитых маслосъемных кольцах, компрессия будет в норме, поскольку масло остается на стенках цилиндров.

Вместе с тем негласные отличия, позволяющие определить, что конкретно вышло из строя: колпачки или маслосъемные кольца, существуют. Разница состоит в том, что каждая группа деталей выдает сизый дым в разные промежутки времени.

Симптомы проблем с колпачками

В старину на задубевшие или изношенные сальники клапанов указывал клуб сизого дыма, который вырывался из выхлопной трубы сразу же после пуска двигателя. К слову, эти наблюдения не потеряли актуальность и в нынешнее время. Уже при таком раскладе не лишним будет поинтересоваться, сколько стоит работа, и что еще поменять при замене маслосъемных колпачков на двигателе.

Точно приговорить колпачки к замене поможет такой тест:

  1. Прогреть мотор до рабочей температуры.
  2. Дать двигателю поработать 5-7 минут в прогретом состоянии.
  3. Резко выжать педаль газа на 5-10 секунд, и наблюдать в этот момент за выхлопными газами.

При проблемах с сальниками в первые секунды режима «газ в пол» из глушителя вылетает облако дыма с ярким сизым оттенком. Для лишней убежденности повторите попытку газануть до отказа еще 2-3 раза. Наблюдения таковы, что в последующие циклы клуб дыма будет терять насыщенность, а то и вовсе может пропасть.

Чем объясняется такая расстановка приоритетов? Если колпачок изношен, то при работе двигателя масло будет стекать по штоку клапана. Будет ли оно скапливаться на тарелке клапана или сразу попадать в цилиндры – решает угол положения дроссельной заслонки. Так, на холостом ходу скорость воздушной массы невелика, масло не удаляется с тарелки, а продолжает скапливаться

Как только вы резко (важно именно нажать именно так) выжимаете педаль газа, воздух или топливно-воздушная смесь (в зависимости от вида впрыска топлива) затягивает скопившуюся маслоэмульсию в цилиндры и она сгорает, образуя сизый дымок

На оборотах зловещего оттенка не будет, да, собственно, и быть не должно. Масло не успевает скапливаться, а сразу попадает в цилиндры, и сгорает небольшими долями, отчего не влияет на цвет выхлопных газов.

Стоит отметить, что при наличии нового катализатора цвет выхлопа может и вовсе не поменяться, поскольку он качественно превращает CH в водяной пар. На полудохлом каталитическом нейтрализаторе или установленном пламегасителе картина же проявляется во всей красе: дымность есть.

Как определить неисправность маслосъемных колец

Подношенные колечки дают о себе знать при нагрузке. В реальности это выглядит так: цвет выхлопных газов меняется при движении на подъем при полувыжатой педали газа. Стоит отметить, что смотря в зеркало заднего вида, вы вряд ли сделаете правильный вывод. Клуб дыма обычно быстро рассеивается. Однако водитель идущей сзади машины вполне может зафиксировать его появление.

При критическом износе колец дым идет во время движения постоянно и вне зависимости от ландшафта под колесами. Кроме того, наблюдается усиление дымления с повышением скорости.
