Выжимной подшипник сцепления – узнаем, что за элемент переключает передачи

Как отличить подделку

Поддельные детали сцепления не являются редкостью для рынков и даже крупных магазинов автозапчастей. Надежнее всего покупать те же корзины сцепления у дилеров. Однако с развитием онлайн-технологий у автолюбителей появился прекрасный инструмент поиска и покупки запчастей – сетевые торговые площадки с электронными каталогами автозапчастей. В них удобно искать запчасти и осуществлять их покупку в удаленном режиме. Но как же отличить хорошую брендовую запчасть от подделки? Когда выжимной подшипник с коробкой у вас на руках, проверьте следующее:

Упаковка. Все фирменные детали сцепления кладут в коробки из довольно жесткого картона и иногда укрывают дополнительным слоем целлофана. Если коробка мягкая, мятая, не слишком качественная или вовсе отсутствует, то перед вами поддельная запчасть;

Маркировка и фирменные знаки

Обращайте внимание на соответствие кодов, наклейки, голограммы и логотипы. На упаковках с поддельными запчастями надписи обычно мелкие и размытые, иногда даже стершиеся после транспортировки

Предельно внимательно изучите логотипы;

Качество детали. Внимательно изучайте те металлические элементы, которые сразу бросаются в глаза. На них не должно быть сколов, царапин, задиров. Попробуйте прокрутить подшипник – если он заедает или крутится только при приложении большой силы, то перед вами 100-процентная подделка.

Как показывает практика, выявить подделку легко еще на стадии проверки маркировки и товарных знаков. На коробке с поддельным подшипником часто не указана страна производства

Что тоже важно, на поддельную запчасть магазин откажется давать покупателю гарантию. Речь идет о правильно оформленной заводской гарантии, которая имеет печать и должна идти вместе с чеком

Как проверить свободный ход педали?

Педаль сцепления обладает определенным значением свободного хода. Спустя какое-то время или в следствии воздействия некоторых факторов это значение может увеличиться. Сначала требуется определить это значение на данный момент, а при его отклонении от допустимой нормы необходимо выполнить соответствующий ремонт.
Многие авто оснащены регулируемой системой сцепления, а отрегулировать его можно как самостоятельно, так и с помощью специалиста. Если машина прошла незначительный пробег на своей корзине, то этот способ ремонта может решить проблемы, а если он серьезный и сцепление уже регулировалось, тогда рекомендуется замена дисков или корзины.
Ремонт и регулировку следует произвести при обнаружении первых признаков неполадки, так как это сэкономит деньги на дорогом ремонте.

На Avto.tatar представлены автосервисы специализация которых в том числе «замена сцепления»

Возможные неисправности их признаки и диагностика

Для диагностики не требуется специального оборудования. Симптомы красноречивы, их сложно спутать с другими элементами. Достаточно самостоятельно прислушаться к автомобилю нажимая педаль.

Признаки неисправности выжимного подшипника:

• свист, хруст, локализующийся в районе педали;
• характерный стук привода на заведенном двигателе;
• толчки при нажатии, клин педали;
• трудное переключение передач, иногда сопровождается посторонними звуками.

Как проверить выжимной подшипник:

• завести двигатель, включить нейтральную передачу;
• нажать сцепление, прислушаться к посторонним шумам;
• включить передачу, плавно отпускать педаль.

Возникновение хотя бы одного описанного симптома указывает на необходимость замены подшипника. Оттягивание процедуры грозит полным его разрушением.

Как проверить выжимной на автомобиле:

Признаки неисправности выжимного подшипника:

При диагностике помните об особенности ВП:

Стук нажатой педали не всегда говорит о неисправности. В холодную пору это нормальное явление. Ролики (шарики) изготавливаются из стали, не имеющей большого линейного расширения. Обойма отлита из металла, подвергнутого термическому воздействию. Эта разность может вызывать появление зазора, допустимого для эксплуатации.

Как заменить выжимной подшипник

Операции по замене разных видов выжимных устройств имеют схожие технологические шаги. Рассмотрим механический и гидравлическую конструкции на конкретных примерах.

Механический тип сцепления. Пошаговая инструкция.

Для наглядности возьмем автомобиль ВАЗ 2114. Перед началом разборки обеспечьте достаточное освещение КПП. Подготовьте рабочее место, инструменты.

Совет:

Операцию по снятию коробки передач рекомендуется выполнять на яме. Таким образом, обеспечивается полный доступ к КПП. Не лишней станет помощь напарника.

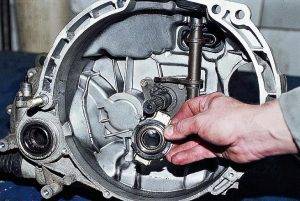

Фото-отчёт снятия КПП:

После снятие трансмиссии с транспортного средства, можно переходить к замене запчасти:

1. Внимательно осмотрите внутреннюю часть колокола. Убедитесь в целостности крепления вилки. Если есть признаки ее повреждения, замените.
2. Найдите край пружины, фиксирующей муфту. Подденьте отверткой и снимите подшипник.
3. Очистите шлицы вала от старой смазки и грязи.
4. Приступаем к замене детали. Смазать посадочные поверхности и вал КПП. Используйте смазку ШРУС.
5. Надеваем новую деталь на вал. Устанавливаем фиксирующую пружину.
6. Проверяем ход муфты по оси. Он должен быть без заеданий.
7. Проверяем вращение роликов (шариков). В процессе не должно быть перекатов, подклинивания и других дефектов.

На этом замена завершена. Коробку передач можно ставит в обратной последовательности.

Совет:

Обязательно проверьте состояние ведущего, ведомого дисков сцепления, корзины.

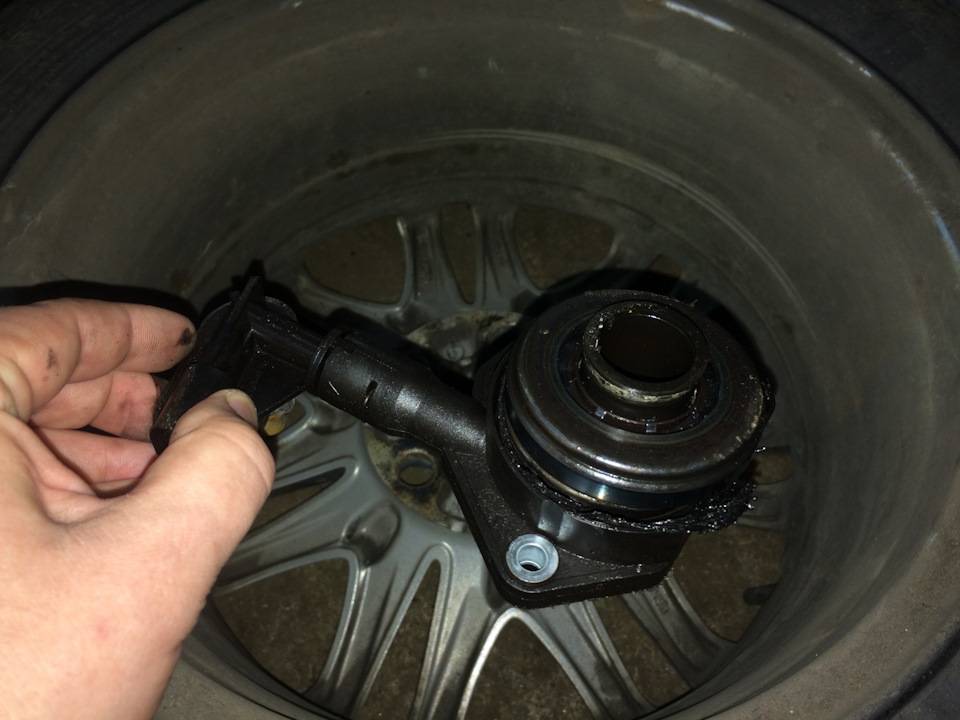

Фото-отчёт замены ВП

Гидравлический тип сцепления. Пошаговая инструкция.

В качестве примера рассмотрим автомобиль Ford Focus 2. Подготовительный этап заключаются в снятии коробки передач с двигателя.

Совет:

Болты крепления коробки различаются по длине. Обязательно промаркируйте их перед откручиванием.

Фото-отчёт снятия КПП:

Замена выжимного подшипника выполняется по следующему плану:

1. Осматриваем внутреннюю часть защитного кожуха. Масло, грязь, продукты износа фрикционных накладок удаляем и очищаем пространство.
2. Откручиваем болты крепления корпуса запчасти. Снимаем элемент с вала КП.
3. Очищаем посадочную поверхность от следов масла и грязи.
4. Устанавливаем новую деталь на вал. Закручиваем болты корпуса гидромуфты.
5. Проверяем правильность вывода переходника патрубок-штуцер.
6. Устанавливаем трансмиссию на автомобиль согласно инструкции.

По окончанию необходимо прокачать систему гидравлического привода для удаления воздуха. Операцию рекомендуется проводить с напарником. После каждого глубокого нажатия педали, отверните выпускной штуцер и выпустите воздух. Процедуру повторить несколько раз.

Совет:

Внимательно осмотрите жидкость внутри бачка сцепления. Она не должна быть мутной, грязной. В противном случае удалите ее шприцом, залейте новую и прокачайте систему.

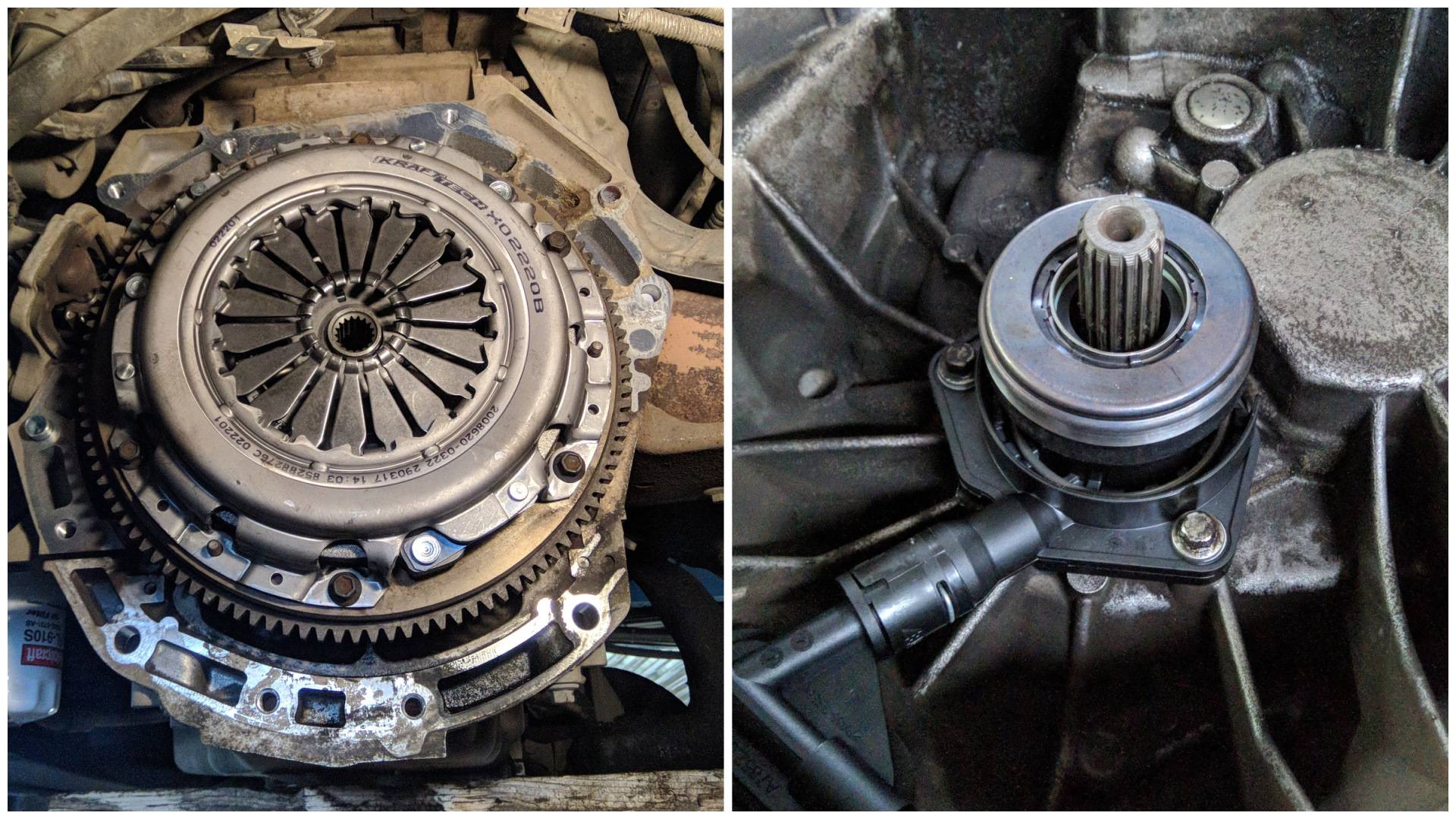

Фото-отчёт замены ВП

Поломка выжимного подшипника в автомобиле — причины, признаки

В большинстве автомобилей применяется сцепление, в конструкции которого есть 2 диска. Для того чтобы они разъединялись во время переключения передач, предусматривается выжимная муфта. Когда автомобиль находится в движении, она не работает. Как только автомобилист выжимает педаль сцепления, муфта приступает к работе. Если данный элемент выходит из строя, эксплуатировать автомобиль запрещено. Есть определенные признаки, указывающие на неисправность выжимного подшипника.

В автомобилях старого образца применялись графитовые подшипники скольжения

Выжимные подшипники по конструкции можно разделить на шариковые и роликовые. По способу передачи усилия — механические и гидравлические. В автомобилях старого образца применялись графитовые подшипники скольжения. В механических элементах деталь передвигается при помощи вилки, на которую усилие передается тросиком. В гидравлической муфте роль рабочего тела выполняет жидкость.

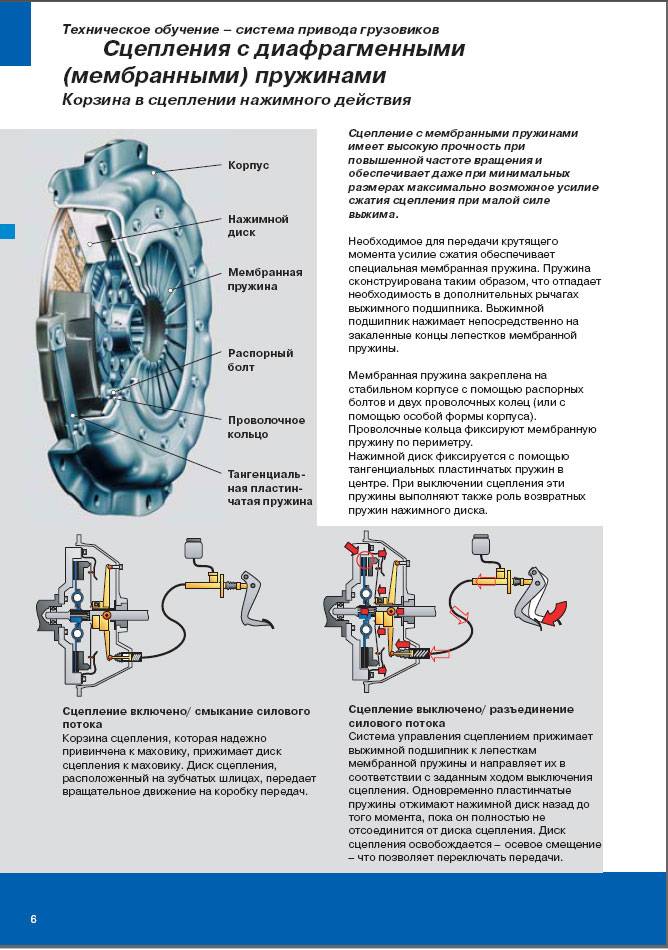

На легковых автомобилях используется сцепление с диафрагменной пружиной. Она выполняет роль рычагов включения и цилиндрических пружин. Выполняется в плоской форме, а на центральной части имеет отштампованные лепестки. Во время нажатия на педаль вилка начинает смещать выжимную муфту, которая сама давит на пружину. Внутренняя часть продвигается, середина прогибается и кромкой отталкивает нажимной диск — сцепление выключается. Когда водитель отпускает педаль, все элементы движутся в обратном направлении.

На легковых автомобилях используется сцепление с диафрагменной пружиной

Причины поломки. Нагрузка на выжимной подшипник создается в тот момент, когда выключается сцепление. Чем выше обороты мотора в момент переключения передачи, тем тяжелее режим работы. Рассмотрим самые распространенные причины, из-за которых деталь может выходить из строя:

1) длительное выжимание педали сцепление; 2) резкое включение/отключение сцепления при агрессивной манере вождения. На подшипнике создаются быстрые нагрузки, которые приводят к выходу из строя всего узла, а не только подшипника; 3) некачественная настройка хода педали.

Есть еще одна причина, по которой подшипник выходит из строя. Если автомобилист закупает расходники в узел, которые не отличаются высоким качеством. Сюда же можно отнести некачественное обслуживание — в полости выжимной муфты всегда должна быть консистентная смазка, но некоторые автовладельцы об этом не знают.

Первый признак поломки — появление постороннего шума во время нажатия на педаль сцепления

Признаки неисправности

Определить неисправность выжимной муфты можно по некоторым признакам, поэтому важно прислушиваться к работе автомобиля во время движения. Первый признак — появление постороннего шума во время нажатия на педаль сцепления

Когда узел разрушается, это сопровождается скрежетом и хрустом. Второй признак — заедание привода переключения передач. В некоторых случаях проблема развивается до такой степени, что нельзя включить определенную скорость. Еще один признак, указывающий на неисправность муфты — слишком свободный ход педали

Последнее, на что можно обратить внимание — неполное отключение/включение сцепления. Очень часто последний признак сопровождается неприятным запахом гари

Чтобы исправить дефект, можно обратиться в сервис. Если же есть навыки и знания об устройстве автомобиля, можно попытаться провести замену самостоятельно. Для этого следует снять коробку передач и отсоединить от муфты вилку. После этого с первичного вала КПП снимается подшипник, а с наружного корпуса элемента пружинный фиксатор. Новую деталь следует проверить на качество перед установкой. Она должна легко вращаться

Очень важно наличие смазки в системе. Сборкам проводится в обратном порядке

Итог. Выжимной подшипник выполняет важную функцию в системе сцепления. Его выход из строя сопровождается появлением неприятного звука и прочими признаками.

Виды, и конструктивные особенности

В конструкции сцепления авто применяется два вида выжимных подшипников:

1. Механические.
2. Гидравлические.

Основные элементы выжимных подшипников — это шариковые или роликовые подшипники закрытого типа. Они используются как на механическом, так и гидравлическом типе изделия. В их конструкцию входит также корпус.

В механических элементах этот корпус предназначен для взаимосвязи с вилкой привода сцепления. Такие узлы могут иметь самую разную конструкцию (корпус представлен в виде втулки, вставляемой во внутреннюю обойму, или же он устанавливается на внешнее кольцо), но у всех корпусов присутствуют специальные выступы, на которые воздействует вилка. В целом, в механических подшипниках корпусы только для этого и предназначены.

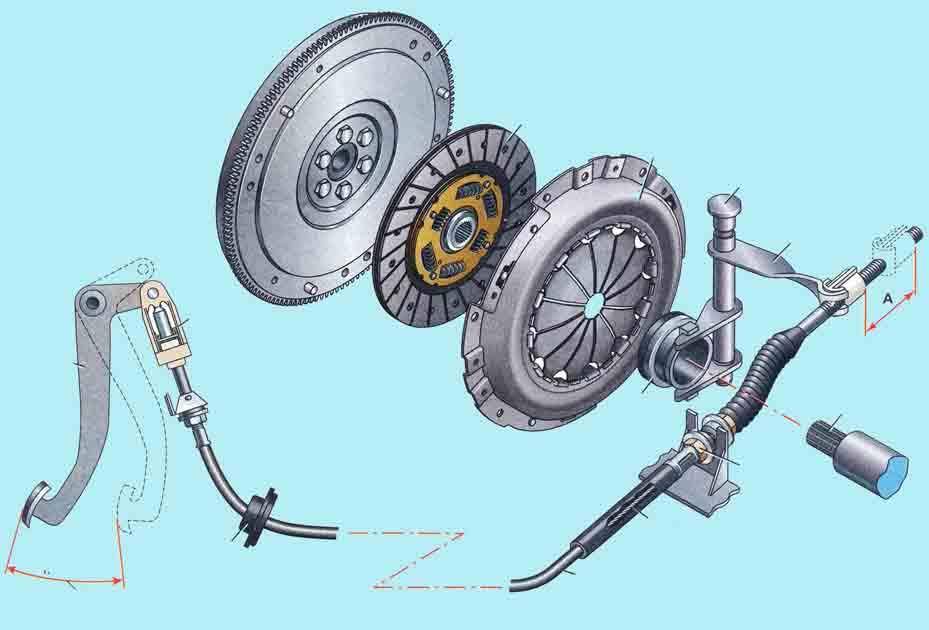

Схема сцепления автомобиля ВАЗ — 2107 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

В гидравлических выжимных подшипниках конструкция корпуса сложнее, поскольку он выступает в роли гидроцилиндра. Суть работы у него такая – водитель, нажимая на педаль, создает давление жидкости в приводе сцепления. Эта жидкость поступает в корпус и выдавливает поршень гидроцилиндра с закрепленным на нем подшипником. Сам корпус в такой конструкции не перемещается вместе с упорным элементом, что дает возможность жестко фиксировать его болтами к корпусу сцепления.

Подшипник в конструкции узла используется для создания нажима с минимальным трением. При контакте с диафрагменной пружиной он вращаетсяс той же скорость, что и элементы сцепления, из-за чего трение между контактируемыми поверхностями отсутствует. Трение есть в самом подшипнике, но незначительное.

Привод выжимного подшипника бывает механический, гидравлический и комбинированный. В первом случае усилие от педали передается системой тяг или приводным тросом. Используется этот привод с механическими подшипниковыми узлами.

Гидравлический привод соответственно применяется на втором типе подшипников, поскольку жидкость у него является основным рабочим элементом (от ее давления срабатывает гидроцилиндр). Особенность комбинированного привода заключается в том, что жидкость действует не на подшипник, а на вилку, а та в свою очередь перемещает механический подшипник.

Ещё кое-что полезное для Вас:

Видео: Сцепление автомобиля

Как и все подшипники, он при поломке воет. Обычно это наблюдается при отпущенном сцеплении во время стоянки. Иногда свист может наблюдаться и при движении. В редких случаях можно услышать стук. Обычно это происходит при частичном разрушении подшипника.

Иногда может не включаться, или не выключаться сцепление. Причина этого также может быть в подшипнике первичного вала

Поэтому, проверяя остальные причины, уделите внимание и осмотру этой детали. Такая проблема возникает при заклинивании подшипника

В особо сложных случаях может понадобиться замена еще и самого первичного вала.

Чаще всего свист слышен при отсутствии смазки. В таком случае проблема решается простой смазкой снятого подшипника. Вой наблюдается при трещинах и сколах, также при разрушении одного или двух роликов. Стуки наблюдаются при полном разрушении детали. Если своевременно не заменить подшипник, то он может «привариться» к валу. В таком случае менять его нужно будет вместе с валом.

Замена выжимного подшипника сцепления

На начальном этапе необходимо правильно подобрать выжимной подшипник (аналогично тому, который уже стоит на автомобиле). При этом от попыток отремонтировать старый подшипник лучше отказаться, так как сама по себе деталь не дорогая, а также работа под высокой нагрузкой может привести к повторному и быстрому выходу отремонтированного подшипника из строя.

В общих чертах, замена подшипника сцепления выполняется следующим образом:

• автомобиль нужно поднять на подъемнике или загнать на яму;
• снять коробку передач;
• отогнуть фиксаторы выжимного подшипника;
• выполнить демонтаж пружинного держателя;
• снять подшипник с муфты;
• проверить и установить новый подшипник;
• установить держатель на направляющий вал и зафиксировать подшипник
• поставить пружину для полной фиксации;
• установить коробку передач на машину.

При этом перед установкой нового подшипника важно его проверить (чтобы новый подшипник не щелкал и не хрустел). Также при монтаже на муфту выжимной ставится таким образом, чтобы выступающие части подшипника находились в противоположном направлении от муфты

Еще при установке вал нужно смазать подходящей смазкой или трансмиссионным маслом.

Как работает выжимной подшипник сцепления – механика процесса

Если говорить кратко, то данный элемент обеспечивает вывод диска из зацепления с корзиной. Кроме того, к его функциям относится и выключение, а также включение сцепления. Существует два вида таких подшипников: роликовый, который работает за счет жесткой связи между тягами, и гидравлический, создающий усилие при помощи гидросистемы.

Сцепление необходимо для того, чтобы плавно отсоединять двигатель от трансмиссии во время переключения передач, это способствует предохранению элементов трансмиссии от лишних перегрузок, а также гашению колебаний. Схема работы данного механизма следующая. Нажимной диск, соединенный с корпусом, прижимает к маховику ведомый диск. Его ступица соединена с первичным валом и может перемещаться по нему. Внутри ступицы находятся демпферные пружины, которые гасят крутильные колебания и обеспечивают плавность включения.

А для того, чтобы обеспечить необходимое усилие, на нажимной диск воздействует диафрагменная пружина, внутренний диаметр которой выполнен в виде металлических лепестков. Именно на эти лепестки и влияет выжимной подшипник или, другими словами, подшипник выключения сцепления. Расположен он на оси вращения и выполняет функции передаточного устройства между приводом и сцеплением. Благодаря вилке сцепления происходит передвижение муфты выключения вместе с подшипником.

Правильная проверка работоспособности подшипника

В большинстве моделей автомобилей производители устанавливают выжимные подшипники с высокой степенью надежности. Благодаря этому во время эксплуатации их ресурс распределяется на большой пробег, ведь в работу он вступает только в случае нажатия на педаль сцепления.

Существенным нагрузкам подвергается деталь во время резкого старта, пробуксовке ведущих колес, длительных переездах, например, на шоссе с некачественным покрытием.

Водитель должен вовремя заметить проблему с выжимным подшипником, чтобы своевременно провести профилактическую работу со сцеплением. Специально предусмотренных диагностических инструментов для выявления его работоспособности не предусмотрено. Определить поломку можно по косвенным признакам, которые имеют отличия для механических и гидравлических конструкций.

К явным симптомам относятся такие явления:

• во время работы коробки передач слышатся посторонние шумы;
• не удается свободно переключать скорости;
• сцепление пробуксовывает.

В первую очередь контролируется зазор вилки и штока рабочего цилиндра. Затем выясняем состояние и работоспособность выжимного подшипника. Нам понадобится запустить двигатель, выжать сцепление, а затем проанализировать шум. Явные стуки или свист, появляющиеся во время нажатия и исчезающие после возвращения педали в верхнее положение, свидетельствуют о поломке подшипника.

Выявить физическое состояние детали можно после демонтажа коробки. Понадобится снять его одновременно с направляющей первичного вала и муфтой.

Во время визуальной диагностики определяем допустимые люфты, заедания, повреждения корпуса. Проблема может возникать после выработки смазочного материала. В этом случае удаляем загрязнения и набиваем узел литолом или другим подходящим смазочным материалом, а потом возвращаем все на свои места. Необходимо проконтролировать плавность хода и качество вращения. После полной сборки проверяем работоспособность на включенном двигателе.

Часто встречается на гидравлической конструкции такой косвенный признак, как провал педали. Это является следствием отсутствия герметичности привода и поршня на подшипнике. Перед тем как демонтировать коробку, водитель обязан проверить состояние рабочего и главного цилиндров привода, также осуществляется мониторинг всей гидравлической разводки узла. Потребуется заглянуть в бачок для контроля уровня жидкости, а также убедиться в отсутствии воздушных пробок.

Заключение

Итак, мы выяснили, какие имеет выжимной подшипник сцепления признаки неисправности. Как видите, основной симптом — это посторонние звуки в районе коробки и сцепления, а также сложности при переключении передач. Кстати, проверяется этот элемент просто — достаточно взяться одной рукой за его основание, а второй вращать его по оси. Если вы производите замену диска или корзины, не поленитесь сделать такую диагностику. Ведь возможно, через пару сотен километров вам заново придется снимать все навесное либо ехать в сервис, где с вас запросят немалую сумму.

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, притом, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Признаки неисправности сцепления

Вообще же, основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение.

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач при работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления. При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, .

Хорошо, если подобные признаки неисправности сцепления водитель заметит вовремя, в таком случае можно добраться до автосервиса даже без посторонней помощи, нужно просто ехать медленно, не газовать и аккуратно переключать передачи, желательно применяя так называемый «двойной выжим сцепления» и «перегазовку» при переключении.

При этом для переключения на высшую передачу, выжимается педаль сцепления, рычаг КПП задерживается в нейтральном положении, педаль сцепления отпускается, потом снова нажимается, после чего включается соответствующая передача.

Для переключения с высшей передачи на низшую, рычаг КПП также задерживается в нейтральном положении, отпускается педаль сцепления и немного нажимается педаль газа, после чего сцепление опять выжимается, и включается нужная передача. Освоив такое переключение передач, можно не только снизить нагрузку на детали сцепления, но и заметно продлить «жизнь» коробке передач.

Причины и основные неисправности сцепления

Чаще всего, причиной поломки сцепления является неправильная эксплуатация автомобиля. Например, если машина «села» в снегу, а вы продолжаете усилено газовать или вы очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может «полететь» и выжимной подшипник – он служит для плавного включения и выключения сцепления. Обычно, перед «смертью» выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять.

В принципе, при внезапной поломке выжимного подшипника, можно продолжать движение, правда, при этом пользоваться сцеплением не получится, ведь оно будет постоянно включенным. По этой причине трогаться с места придется либо с буксира, либо, включив стартер и первую передачу (при этом машина сразу же начнет двигаться, а потом заведется), конечно, если хватит «сил».

Как только машина заведется и наберет скорость на первой передаче, сбросьте газ, сразу же включите вторую передачу, и таким же образом переключайтесь на третью. При переключении главное ловить нужный момент, когда скорость вращения вала КПП и мотора совпадут, иначе при переключении будет слышен хруст.

Конечно, прибегать к такому методу нужно лишь в крайнем случае и если нет возможности доставить машину на сервис другим, более щадящим для неё способом.

Кстати, при замене выжимного подшипника, на СТО вам могут посоветовать заменить также и диск сцепления. На самом деле, это не всегда нужно делать, если диск сцепления находится в нормальном состоянии.

Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Видео: поломка сцепления, как добраться до автосервиса или домой своим ходом (такое иногда возможно).

Как видите, продолжить в некоторых случаях движение возможно даже при неисправном сцепление. Все эти рекомендации пригодятся для владельцев автомобиля с механической коробкой передач. Удачи!

Выжимной подшипник сцепления – это механическая часть трансмиссии автомобиля, предназначенная для отделения диска сцепления от корзины. Проще говоря, он включает и выключает сцепление.
