Втулки вместо сайлентблоков

Что делать, если если скрипят сайлентблоки? Выход есть

Нередки такие ситуации, когда водитель не знает, что делать если скрипят сайлентблоки, да так, что иногда заглушают негромко работающую аудиосистему. Особенно на неровной дороге слышны эти незапланированные производителем и совершенно ненужные пользователю кряхтения. Долго игнорировать такое звучание, наверное, никто из нас не в состоянии: никаких нервов не хватает даже у самого сдержанного человека. И хотя многие из бывалых шоферов говорят, что, мол, ничего особо военного в этом нет: колесо не отлетит, машина ехать не перестанет – чинить подобные огрехи поскорее стремится всякий, даже неопытный новичок в автомобильном деле.

Как запрессовать сайлентблок самые эффективные способы

Многие автолюбители знают, что запрессовать сайлентблок в рычаг или другую деталь подвески – самое сложное во время замены своими руками. Сайлентблок – это резинометаллический шарнир, который представляет собой две соединенные между собой резиной или другим материалом две втулки. Такие детали используются для креплений различных узлов подвески, двигателя и трансмиссии. За счет упругости сайлентблоки гасят пиковые нагрузки на кузов во время движения по неровной дороге и т. д.

1 Как определить необходимость замены сайлентблока?

Ресурс резинометаллического шарнира в среднем составляет 120 тысяч километров. На практике все зависит от конкретной модели автомобиля, качества сайлентблоков и частоты движения по неровной дороге. На необходимость замены указывают такие изменения в поведении автомобиля как:

стуки подвески во время наезда на препятствие,
потеря управляемости при входе в повороты,
раскачка автомобиля во время движения,
неравномерный износ резины и др.

Если вы обнаружили одну из представленных выше причин на вашем авто, необходимо провести замену сайлентблоков.

Так как эта деталь входит в рычаг или другую конструкцию с усилием, для ее установки необходим специальный механический пресс, который имеется в автосервисах по ремонту ходовой. Однако существуют способы как запрессовать сайлентблок с помощью различных инструментов и определенной техники.

2 Правильно запрессовываем сайлентблок своими руками

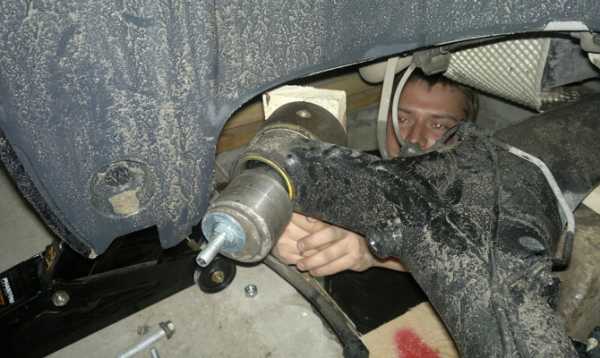

Замену сайлентблоков необходимо проводить на смотровой яме или подъемнике. Деталь, на которой необходимо заменить сайлентблок, рекомендуется снять. Процедура снятия рычагов и других элементов подвески с резинометаллическими шарнирами может отличаться на разных моделях. При этом выпрессовать старый и запрессовать новый сайлентблок в рычаг без снятия последнего практически невозможно

Для замены сайлентблоков вам потребуются новые детали, которые подходят по диаметру (внешнему и внутреннему, на это стоит обращать внимание в первую очередь при выборе новых сайлентблоков). Чтобы запрессовать новый сайлентблок, вам потребуются следующие детали и инструменты:

набор ключей и отверток,
молоток,
кувалда,
тиски,
нож,
наждачная бумага,
смазка типа WD40,
мыльный раствор.

Выбить сайлентблок с помощью кувалды. Для этого необходимо использовать специальную конструкцию на основе прочного металлического стержня (например, болт М120), шайбу и металлическую трубку с диаметром, который подходит под диаметр сайлентблока. По этой конструкции нужно наносить удары кувалдой до тех пор, пока втулка не выйдет из отверстия. Для стандартного рычага подвески на легковом автомобиле достаточно 5-10 точных ударов.

Более простой способ как запрессовать сайлентблок заключается в использовании паяльной лампы или газовой горелки. В таком случае старая деталь попросту выжигается. После того как резина прогорит 10-20 минут, сайлентблок можно вытащить с помощью зубила и простого молотка. Как в первом, так и во втором случае после снятия старой детали необходимо тщательно зачистить отверстие при помощи наждачной бумаги и смазать его мыльным раствором (чем больше, тем лучше).

Конструктивные особенности

Однако вопрос «чем смазать, чтобы не скрипели?» совершенно не поможет в том случае, если у вас Chevrolet Aveo. Оригинальные блоки автомобиля сделаны по-хитрому: в их резиновой части имеются специальные прорези. Теоретически такая конструктивная особенность должна позволить машине двигаться более мягко, однако на практике особых отличий нет, как отмечают хозяева транспортного средства.

Эти самые прорези систематически издают неприятный скрип, потому внутрь них постоянно забивается грязь, препятствующая нормальной работе элемента конструкции. Временно спасает лишь регулярная мойка узла и тщательный пролив компонентов WD-40. Эффект держится около 3-4 суток, если погода сухая. Во время дождя или снега эффект пропадает почти мгновенно. Единственный способ устранить заводской дефект – полностью заменить блоки на аналоги без вырезов.

В этом случае оптимальным вариантом будут компоненты от Ford Mondeo 2000 года выпуска. По размерам они полностью совпадают с таковыми у Aveo, при этом ставятся без малейшего труда.

Служат верой-правдой до момента естественного износа

Если хотите перестать думать о потенциальном скрипе агрегатов, относитесь к узлу с максимально возможным вниманием:

ставьте их в четком соответствии с правилами монтажа, или пользуйтесь услугами только проверенных сервисных центров;
периодически поливайте блоки проникающим маслом, чтобы предотвратить трение;
делайте плановую проверку механизма на момент естественного износа. Лучше поменять деталь чуть раньше и не «наслаждаться» скрипом.

Как узнать, что пора менять сайлентблоки?

Какие признаки и симптомы говорят о том, что нужна замена сайлентблоков передних рычагов подвески или задней балки?

Поломки могут проявлять себя следующим образом:

автомобиль начинает плохо реагировать на повороты руля;
слышны посторонние звуки, постукивания и прочее;
на высоких скоростях заметен увод авто вбок;
заметен неравномерный износ покрышек.

Если почувствовали что-то из вышеописанного, то замена сайленблоков уже необходима. Для этого можно посетить автосервис, где всё сделают специалисты, а можно и разобраться с проблемой самостоятельно. Как это сделать, рассмотрим далее.

Запрессовка сайлентблоков

Про то, как достать «сайленты», мы уже подробно рассказали, теперь появляется иная проблема — как запрессовать данную деталь? Эта процедура трудна тем, что требует определенных умений и способностей. Неправильно или же криво установленный сайлент или не будет ходить, или сломается раньше времени.

Первый метод

Как и в выпрессовывании, запрессовка в идеальном варианте должна выполняться с помощью тисков. Принцип несколько похож, но только с точностью наоборот. Прежде чем запрессовать деталь, нужно наждачной бумагой тщательно очистить посадочное гнездо от остатков и ржавчины предыдущего сайлента. Потом проушина щедро смазывается смазкой наподобие «Литол» либо же мыльным раствором. Устанавливается рычаг, сверху ставится деталь, после этого через особую оправку осуществляется давление пресса на проставку. Она и будет вдавливать деталь в посадочное место.

Второй метод

Когда у вас нет пресса, запрессовать деталь можно, используя при этом вышеупомянутый домкрат либо тиски. Принцип работы ничем не отличается от пресса. Устанавливается рычаг, втулка, а также проставка. После чего под действием силы тисков либо домкрата производится запрессовка детали в посадочное гнездо.

Третий метод

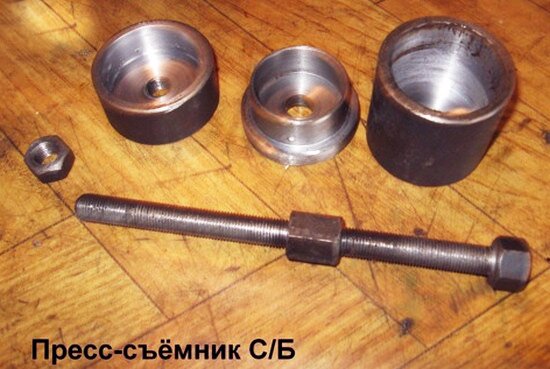

Пресс-съемник. В случае если сайлентблок маленький, «поставить его на свое место» можно с помощью такого же пресс-съемника, который употреблялся для выпрессовки детали из гнезда. Снова принцип одинаковый, лишь в качестве пресса употребляется толстая шайба и шпилька.

Четвертый метод

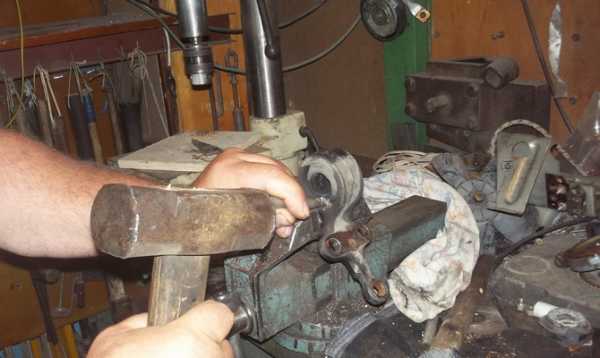

С использованием кувалды и грубой силы. Этот метод не самый лучший из всех существующих, так как он больше рассматривается чисто с теоретической стороны. Другими словами, он действительно позволяет запрессовать деталь, вот только очень сложно сказать, какими будут результаты и качество работы. Принцип достаточно простой: берем рычаг, на него ставим сайлент, после этого быстро и сильно бьем по нему.

После такого сильного воздействия он должен зайти в ухо рычага. Только главный недостаток метода в том, что спрогнозировать правильность движения данной детали не так просто, он может криво зайти в место посадки. Помимо прочего, может произойти «закусывание» резиновых составных частей и повреждение самого рычага либо же сайлентблока. Проще говоря, удар очень трудно держать под контролем, и часто после подобного рода «экспериментов» приходится обращаться к специалистам и заново все переделывать. Поэтому хорошенько подумайте о возможных последствиях до применения данного способа.

Пятый метод

Последний известный метод запрессовки сайлента — это использование веса авто. Принцип состоит в том, чтобы использовать вес своей машины в корыстных целях. Происходит все это так: под машину устанавливаете гидравлический либо винтообразный домкрат, снимаете колесо. Потом устанавливаете рычаг с сайлентом, который нужно запрессовать, под ступицу.

Дальше хорошенько все ровняем и начинаем медленно опускать домкрат. В таком случае рекомендуется, чтобы вам кто-нибудь помогал. Веса машины будет вполне достаточно, чтобы прочно вдавить деталь в место посадки. Недостаток этого метода в том, что он неудобен и в некоторой мере небезопасен, кроме того, не так просто держать под контролем правильность посадки детали в посадочное гнездо. Но, когда у вас нет иного варианта, метод вполне достоин внимания.

Каждый метод по-своему эффективен и интересен. Обдумайте для себя все плюсы и минусы каждого способа, чтобы наверняка определиться.

Выбивание

Перед удалением вышедшего из строя резинометаллического изделия следует внимательно осмотреть и выбрать метод ремонта

Выбивать неисправный шарнир следует очень осторожно. Наносить удары молотком нужно сильно и точно

Не развальцовывать металлические детали многократными слабыми ударами.

Небольшие осколки металла и резины могут необратимо повредить глаза. Если избранный вами метод не приводит к желаемому результату, следует остановиться и, возможно, воспользоваться другим методом. Например, для облегчения доступа к металлической части шарнира, резиновую часть можно высверливать или вырезать.

https://youtube.com/watch?v=vMufrWCAEGw

Скрип новых блоков

Нередко можно встретить следующий момент: новые компоненты, которые только были установлены, издают неприятный звук. Возможно, они толком не встали на положенное место. Для ускорения притирки их необходимо смазать. Предусмотрена специальная силиконовая смазка для сайлентблоков. Но перед тем как смазывать сделайте следующую проверку:

загоните автомобиль на смотровую яму и поддомкратьте проблемное колесо (колеса);
ослабьте крепежи на блоках;
подставьте надежные деревянные упоры под рычаги и отпустите домкрат;
когда автомобиль просядет под тяжестью собственной массы, подтяните все болты до упора.

Зачем нужен сайлентблок

Сайлентблок по другому именуется резинометаллическим шарниром. Внешне деталь напоминает цилиндр и состоит из трех главных составляющих:

Наружной части – для ее изготовления используется сталь, также она имеет посадочные элементы: ребра жесткости и обечайку.
Сердцевина – представляет собой цельную металлическую втулку.
Просвет – данное пространство между двумя металлическими элементами заполнено эластичным материалом (резина или полиуретан).

Работа сайлентблока сводится к следующему. Внутреннюю втулку со всех сторон зажимает эластичный материал, что предотвращает ее вращение. В таких же условиях находится внешняя втулка и относительно резиновой или полиуретановой вставки не проворачивается.

Однако при возникновении силы кручения определенной интенсивности, втулки могут провернуться относительно друг друга на небольшой угол, благодаря эластичности заполнителя. Это ограничивает радиус поворота рычага, но для полноценного функционирования подвески этого радиуса вполне достаточно. Эту резинометаллическую деталь можно еще назвать сухим шарниром, поскольку выполняет свои обязанности без смазки. Его работа обеспечивается как раз благодаря эластичности вставки промеж металлических втулок.

Иными словами задача сайлентблоков сводится к гашению колебаний, которые неизбежно возникают при движении автомобиля. Помимо этого, они предотвращают их распространение между узлами подвески.

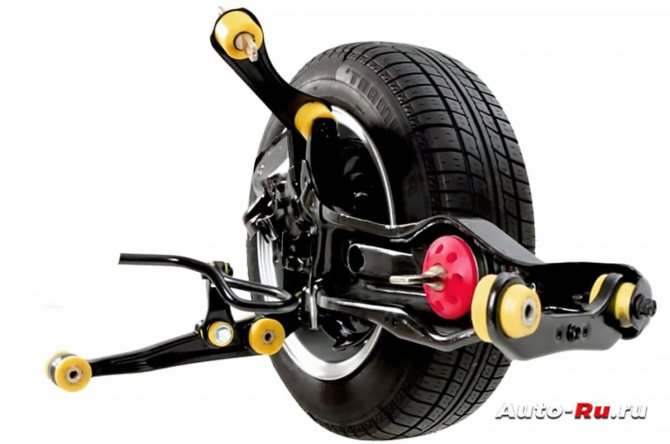

Подвеска автомобиля с каждой стороны соединена с кузовом в 2 либо 3 точках. В первом случае она крепится к рычагу и стойке, а во втором – уже к двум рычагам и амортизатору. То есть количество деталей зависит от того, сколько мест крепления существует в транспортном средстве. Именно на эти детали приходится самая большая нагрузка.

Как выпрессовать сайлентблок в домашних условиях?

Замена сайлентблоков не представляет собой ничего сложного, например, я, лично в этом убедился, когда производил замену сайлентблоков и амортизаторов на задней подвеске своими руками. Именно по этой причине довольно часто можно встретить тех, кто решил самостоятельно выполнить замену сайлентблоков в домашних условиях.

Способ 1

Для начала о том, как это должно происходить в идеале. Берется рычаг, в котором необходимо произвести замену сайлентблока, устанавливается под пресс на специальную подставку, в которую будет выдавливаться старый сайлент, после чего сверху устанавливается специальная проставка, которая будет выдавливать старую втулку. Такой способ используют СТО, на которых имеется необходимый набор проставок и мощный пресс 10-20 тонн.

Способ 2

У большинства автомобилистов мощного пресса, конечно же, нет, однако у многих есть в гараже хорошие тиски или домкрат. Используя мощные тиски, можно успешно выдавить старые втулки по аналогичному принципу — проставка, в которую будет выходить втулка и проставка, которая будет давить на втулку.

Домкрат. Казалось бы, как домкратом можно выдавить сайлентблок? Все очень просто, необходимо сварить прямоугольную рамку из какого-нибудь швеллера или уголка по высоте чуть выше вашего домкрата и рычага. Принцип следующий — устанавливаем домкрат в рамку, после чего поверх штока устанавливаем проушину рычага и две проставки, о которых говорилось выше. Создаем необходимое давление, и втулка выдавливается из посадочного места. Следует отметить, что в большинстве случаев домкрат мощностью 3-5 тонн просто не в силах справиться с такой работой, поэтому лучше использовать 10-15-тонные домкраты.

Способ 3

Если у вас нет ни домкрата, ни пресса, при этом есть неутолимое желание заменить сайлентблоки самостоятельно, можно воспользоваться третьим способом — использование простейшего пресс-съемника (шпилька или болт с гайкой). Принцип заключается в том, чтобы создать давление посредством постепенного закручивания гайки на шпильке, данный способ можно считать аналогом тисков. Шпилька с шайбой необходимого диаметра просовывается в проушину сквозь сайлентблок, затем с другой стороны одевается проставка с шайбой и закручивается гайка. Вращаясь по резьбе, гайка создает необходимое давление и заставляет сайлентблок выдавливаться в “приемную” проставку. Данная “метода” требует наличия прочной, каленной шпильки с такой же гайкой. Если гайка или шпилька будут мягкими, у вас ничего не получится. Например, у меня от давления начала кривиться шпилька, после чего была сорвана резьба на гайке. Однако есть тысячи тех, кому удалось заменить сайлентблоки, используя именно этот способ. Плюсом данного способа является его бюджетность и удобство с точки зрения “мобильности”, то есть вам не нужно, например, полностью снимать всю ступицу или рычаг, достаточно просто иметь такой вот примитивный пресс-съемник.

Как выпрессовать/запрессовать сайлентблок, используя пресс-съемник видео

Способ 4

Данный способ можно отнести к кардинальным или крайним мерам. Заключается он в том, чтобы всеми известными способами и приспособлениями добыть сайлентблок из посадочного гнезда. Принцип заключается в том, чтобы выбить старый сайлентблок используя для этого мощную отвертку или толстый клинообразный кусок арматуры. Задача заключается в том, чтобы забить отвертку или что-то аналогичное между втулкой и сайлетблоком тем самым деформируя стенку втулки вовнутрь. После того как втулка сминается и подается вовнутрь выбить ее не составляет никакого труда. Перед тем как начать выбивать сайлентблок необходимо выжечь или выдавить внутреннюю втулку сайлентблока и по возможности остатки резины.

Как выбить сайлентблок используя отвертку и дрель

Способ 5

Следующий метод извлечения сайлентблока нельзя назвать выпрессовкой, поскольку он, как и предыдущий, не предусматривает наличия пресса, все, что необходимо — полотно по металлу, отвертка и молоток. Принцип простой, но не безопасный. Удаляем внутреннюю втулку, затем берем полотно и начинаем резать внешнюю втулку. Пытаемся максимально прорезать старый сайлентблок, при этом не повредив сам рычаг или проушину. Желательно сделать два надреза, после чего используя плоскую отвертку, сайлентблок легко деформируется и выбивается.

Если ни один из вышеперечисленных способов не помог вам выпрессовать сайлентблоки, остается один выход — доверить эту процедуру специалистам, для этого берем деталь и везем ее на СТО, где специалисты, используя специнструмент, выпрессуют и запрессуют ваши сайленты “в мгновение ока”.

Принцип работы сайлентблока

При движении машина подвергается воздействию различных негативных факторов (толчки, колебания, нагрузки, вибрации). В точках крепления деталей подвески возникает сила трения, в результате чего эксплуатационная способность ухудшается. Предотвратить подобное изменение призваны пластичные сайлентблоки. Принцип их действия заключается в снижении трения между деталями ходовой, в поглощении вибраций и толчков во всех направлениях. То есть упругий элемент гасит колебания.

Когда шарнир подвергается скручиванию, то его разрушения не происходит, это связано с верным расчётом узла. Чаще всего сайлентблоки подвергаются вращению между обоймами из металла, но иногда его используют на изгиб, когда упругую деталь ставят на рычаги подвесок с вертикально ориентированной осью.

Посмотрите, как работает сайлентблок в движении на Honda CRV:

Если резинометаллический шарнир устанавливают в траверсах и проушинах крепления деталей трансмиссии, то он здесь выполняет роль своеобразной прокладки между ними и кузовом автомобиля.

Из-за очень плотного соединения элементов происходит ограничение ненужных движений рычага. Зазоров нет, а поэтому снижается вибрация и стуки при перемещении автомобиля.

Расположение сайлентблока в автомобиле влияет на то, как может работать эта деталь. Она может работать:

За счёт кручения втулки.
Растягивая или сжимая втулку.

В подвесках Макферсон часто применяют 2 разных сайлентблока: один скручивается, а другой соединяет кузов с рычагом, придавая жёсткость конструкции.

Сайлентблок, который устанавливается на передний рычаг, в большинстве случаев необходим для снижения вибрации на колёса. А задний сайлентблок уменьшает вероятность перекоса рычагов.

Что такое сайлентблок

Это слово имеет зарубежное происхождение. В переводе с английского языка silent — это тишина, а block — деталь. Сайлентблок, либо просто «сайлент», представляет собой резинометаллическую составную часть, обычными словами — это две втулки, которые соединены между собой слоем прочной резины. Это изобретение, кроме того, что гарантирует комфортное и беззвучное передвижение на автомобиле, имеет еще ряд плюсов, которые будут перечислены дальше.

Предназначение и функции

Сайлентблоки выполняют следующие функции:

Оберегают составные части от выработки и разрушения посредством гашения колебаний.
Они глушат колебания, которые поступают от ходовой части колес, таким образом, обеспечивают комфортную и мягкую езду.
Предотвращают вибрации и биения, которые появляются в процессе движения машины между разными элементами ходовой части и моторного отсека.

И это только главные плюсы, на самом деле их гораздо больше.

Износ деталей

Наиболее вероятная и очевидная причина – износ. Что делать в такой ситуации? Для начала немного матчасти: сайлентблок представляет собой плотный кусок резины с металлическими проставками. Резина со временем рассыхается и это нормальный процесс. Также они систематически подвергаются механическому и химическому воздействию. Наиболее критичный период – зима, когда дороги часто-густо посыпаются реагентами, разъедающими даже самую плотную резину.

Скрип – первая ласточка. Водитель может наблюдать ухудшение управляемости вкупе с появлением вибраций в салоне. Теоретически, один сайлентблок способен выдерживать порядка 100 тысяч км пробега, однако подсчеты велись на западе, где дороги несравнимо лучше. Учитывая состояние нашего покрытия, смело сокращайте ресурс блока вдвое. Менять стоит на смотровой яме, или ее аналоге:

выкрутите все гайки, которыми закреплены передние рычаги;
демонтируйте гайку, которая фиксирует стабилизатор на рычаге;
достаньте болт, аккуратно постукивая по нему молотком, поскольку руками он выходит крайне неохотно;
ослабьте все болты на колесе, предварительно поддомкратив нужную сторону. После колесо снимается полностью;
открутите гайки на растяжках, но перед этим тщательно «продуйте» их WD-40;
шаровая отодвигается от поворотного кулака, затем откручивается еще 2 болта и рычаг окончательно снимается с автомобиля;
теперь сайлентблоки извлекаются при помощи съемника, который ни в коем случае нельзя заменить на кувалду;
зачистите проушины от любых напластований;
необходимо тщательно смазать сайлентблоки перед запрессовкой любым раствором с высоким содержанием мыла. Масло и смазка противопоказаны, поскольку они наверняка разъедят резину;
процедура сбора выполняется строго в обратном порядке.

Запрессовка сайлентблоков

Про то, как достать «сайленты», мы уже подробно рассказали, теперь появляется иная проблема — как запрессовать данную деталь? Эта процедура трудна тем, что требует определенных умений и способностей. Неправильно или же криво установленный сайлент или не будет ходить, или сломается раньше времени.
