Вездеход Витязь – российский транспортер амфибия покоривший мир

Модификации

Витязь ДТ-2П

Перспективная модель вездехода весом 5500 килограмм и грузоподъемностью 2 тонны. Вездеход предназначен для эксплуатации в различных отраслях народного хозяйства. Комплектуется дизельным двигателем C-173 фирмы Cummins.

Витязь ДТ-3П

Транспортер грузоподъемностью 3 тонны и весом 7300 килограмм ДТ-3П (буква «П» означает плавающий). Комплектуется американским 6-цилиндровым турбодизелем с прямым впрыском «Cummins» QSB 6.7 объемом 6,7 литров и мощностью 240 лошадиных сил, а так же 5-ступенчатой автоматической коробкой передач «Allison» серии 3000. Вездеход оборудован автономной системой подогрева двигателя и салона.

Витязь ДТ-5П

Очередной плавающий вездеход грузоподъемностью 5 тонн и весом 12 тонн. Транспортер «Витязь» ДТ-5П комплектуются дизельным двигателем Cummins L 360 20 мощностью 360 лошадиных сил, гидромеханической 6-ступенчатой коробкой передач и способен развивать скорость до 40 км/ч по суше и до 5 км/ч по воде.

15-тонный гусеничный транспортер грузоподъемностью 7 тонн. Техническое оснащение, как и у предыдущей модели.

Витязь ДТ-8П

Данная модель получила более мощный дизельный двигатель ЯМЗ-8424-10 мощностью 470 лошадиных сил. Вездеход при собственной массе 19 тонн способен перевозить крупногабаритные грузы весом до 8 тонн на скорости до 40 километров в час.

Витязь ДТ-10П-1

Транспортер весом 21,5 тонны предназначен для перевозки грузов весом до 10 тонн. Комплектуется 12-цилиндровым V-образным двигателем ЧТЗ В46-5С мощностью 710 лошадиных сил и 4-ступенчатой полуавтоматической коробкой передач. Может изготавливаться в характерное «военно» раскраске.

Витязь ДТ-10ПМ

Модернизированный двухзвенный гусеничный вездеход для Министерства Обороны с броневой защитой кабины и тюнингованными ТТХ. В связи с увеличением масса вездехода до 27 тонн мощность двигателя повышена до 800 лошадиных сил (двигатель ЯМЗ 8401.10-09), при этом грузоподъемность так же составляет 10 тонн. Вездеходы ДТ-10ПМ «Витязь» способны без проблем эксплуатироваться при температуре окружающей среды от — 45 до + 40 градусов Цельсия.

Витязь ДТ-30ПМ

Гусеничный транспортер Министерства Обороны грузоподъемностью 30 тонн и точно такой же массой. Как и две другие модификации получил 800-сильный дизельный двигатель и способен развивать скорость до 45 километров в час.

Витязь ДТ-30П-1

4-местный транспортер весом 29 тонн, комплектуется двигателем ЧТЗ В-46-5С мощностью 710 лошадиных сил и способен везти грузы весом до 30 тонн со скоростью до 37 км/ч. Коробка передач 4-ступенчатая, полуавтоматическая.

Витязь ДТ-30МН

6-местный вездеход грузоподъемностью 30 тонн, оборудованный двигателем ЯМЗ 8401.10-09 мощностью 800 лошадиных сил и полуавтоматической коробкой передач.

Правила эксплуатации

Перед началом движения проверяется заправка топливных баков и радиаторов, а также резервуаров для масла.

Для запуска дизеля В-46-5 используется сжатый воздух, модификация с мотором ЯМЗ-8401 оснащается электрическим стартером. Силовые установки оборудованы автономными подогревателями, позволяющими осуществить запуск при температуре от -50°С. После пуска мотор прогревается до +50…+60°С с одновременным нагревом рабочей жидкости в коробке.

https://youtube.com/watch?v=NFAp7z-XrEw

Для изменения направления движения используется рулевое колесо автомобильного или секторного типа, для снижения радиуса поворота — гидравлические цилиндры. Перед водителем находится щиток приборов с контрольными индикаторами и кнопками управления. Перед началом эксплуатации необходимо изучить назначение приборов и контрольных ламп. В случае падения давления масла в системе смазки или в гидравлических контурах дальнейшая эксплуатация вездехода ДТ-30 запрещена.

Для управления оборотами двигателя и тормозами используются педали. Гидромеханическая трансмиссия переключается скорости автоматически, на рулевой колонке предусмотрен рычаг для выбора режима работы. Рулевое колесо управляет бортовыми фрикционами, разворот машины осуществляется подтормаживанием одной из гусеничных лент. В модернизированных машинах используются указатели направления поворота, который включаются отдельным рычагом на рулевой колонке.

Конструкционные особенности «Витязей»

Вездеход «Витязь» (фото присутствуют в статье) создан по уникальной прицепной схеме, основанной на соединении звеньев. В конструкции использованы два сварных корпуса. Передний из них представляет собой кабину (там можно разместить экипаж до 7 человек). Для комфорта и уюта установлены автономные обогревательные и вентиляционные системы, а также отсек для трансмиссии и двигателя.

Второе звено (корпус) машины многофункционально. Здесь может быть размещен тентированный кузов или кузов-платформа. Кроме того, производители предусмотрели возможность оборудования первого корпуса кузовом-платформой или кузовом с тентом. Это очень удобная конструкция, если необходимо перевозить много разного груза.

Прицеп с мотором

Опытные джиперы тут же заявят, что, мол, прицеп для внедорожника – что кандалы. Но второе звено «Витязя» никакой не прицеп, а единая часть машины, которая соединяется с основной через гидравлическую сцепку. Смысл такой конструкции прост: если сделать цельный вездеход такой длины (почти 16 метров), он станет неповоротливым. А так две половинки «Витязя» изгибаются в двух плоскостях, что позволяет ему поворачивать, обтекать холмы и выгибаться превентивно перед проездом сложных участков.

А еще он полноприводный. Все четыре гусеницы ведущие, а три дифференциала – блокируемые. Добавьте к этому 800-сильный дизель ЯМЗ-8401, момент которого усиливается гидромеханической трансмиссией: если что-то и остановит этот гусеничный поезд, то остальные вездеходы встанут еще раньше. Некоторые версии «Витязя» оснащаются мотором В-46 – потомком дизеля В-2 от танка Т-34, но в полтора раза более мощного.

Чтобы попасть в кабину, нужно взобраться по лестнице примерно на уровень второго этажа, и тем любопытнее найти здесь не танковый склеп, а вполне комфортабельный салон, больше напоминающий интерьер грузовиков. Основная разница – в невероятной ширине машины, потому что в ряд садятся четыре человека, а на деле может и шесть. Еще несколько мест есть на втором ряду.

Уникальный двухзвенный вездеход ДТ 30П

Этот быстроходный вездеход является представителем класса сочлененных гусеничных машин и отличается уникальными показателями маневренности и проходимости в сложных дорожно-климатических условиях,. Максимально эффективным оказывается использование Витязя аварийно-спасательными бригадами при проведении поисковых работ в во время снежных заносов, наводнений, обвалов и прочих стихийных бедствий. С помощью вездехода спасателям удается отыскать и эвакуировать пострадавших с места происшествия или доставить в зону бедствия врачей, спасателей, продовольствие и медикаменты.

В то же время ДТ 30П часто приходят на помощь в тех случаях, когда возникает необходимость в доставке различного оборудования (например, пожарного) или спецтранспорта – экскаваторов, кранов, цистерн и пр. Также машины активно используются военными подразделениями. Проходимость транспортеров настолько высокая, что они способны преодолевать широкие рвы (до 4-х метров) и взбираться на склоны высотой до 1,5 метров.

Конструкция двухзвенных гусеничных машин ДТ 30П Витязь имеет несколько особенностей. Так, звенья соединения могут складываться в обеих плоскостях, а управление этим процессом осуществляется непосредственно с места водителя. Для складывания звеньев предусмотрено специально сконструированное поворотно-сцепное устройство, которое имеет два дополнительных гидроцилиндра управления. Они отвечают не только за отличную маневренность техники, но и работают по аналогу с амортизаторами, делая движение более плавным.

Примечания

  1. Мирные танки полярных широт. «Наука и жизнь» (№8, 2000). Проверено 27 января 2020.
  2. Тактико-технические характеристики гусеничных двухзвенных вездеходов Витязь ДТ-10, ДТ-20, ДТ-30, Статья на сайте «Вездеход, снегоход, болотоход!».
  3. ДВУХЗВЕННЫЙ ГУСЕНИЧНЫЙ ТРАНСПОРТЕР ДТ-30ПМН — ФОТООБЗОР, Денис Передриенко, 28.09.2015 г., сайт «Отвага».
  4. Вездесущий монстр. Ишимбайские военные разработки амфибий дали фору Америке Архивная копия от 20 ноября 2020 на Wayback Machine, 25.07.2006 г., Римма Уразбахтина, «МедиаКорСеть».
  5. Модернизированный двухзвенный гусеничный транспортёр, 19.11.2016 г., bastion-karpenko.ru .
  6. Вертикальный предел (Уникальный полярный танк «Вездесущий») Архивная копия от 20 ноября 2020 на Wayback Machine, 12.07.2016 г., «Ударная сила», теле.
  7. 12 ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС МАЛОЙ ДАЛЬНОСТИ «ТОР-М2ДТ» ДЛЯ ПРИМЕНЕНИЯ В УСЛОВИЯХ АРКТИКИ И КРАЙНЕГО СЕВЕРА, А.В. Карпенко
  8. Экспедиция Минобороны России, проводившая испытания ВВСТ в суровых условиях Арктики, выполнила все поставленные задачи (рус.). Департамент информации и массовых коммуникаций Минобороны РФ (22.03.2017). Проверено 29 марта 2020.
  9. Арктическая экспедиция Минобороны России достигла острова Котельный Новосибирского архипелага (рус.). Департамент информации и массовых коммуникаций Минобороны РФ (12.03.2017). Проверено 29 марта 2020.

Двигатель

Вездеходы оснащаются четырехтактными V-образными многотопливными быстроходными дизелями жидкостного охлаждения с непосредственным впрыском топлива и наддувом от центробежного нагнетателя. Пуск двигателей осуществляется электростартером от аккумуляторных батарей напряжением 24 В, или пневмопуском сжатым воздухом из баллонов. Комбинированная система подогрева, с принудительной термосифонной циркуляцией жидкости и масла, производит запуск двигателя при температуре окружающей среды до −50°С. Данные снегоболотоходы оснащаются дизельными двигателями с турбонаддувом.

Зачем все это?

Для чего вообще нужны такие исполины? «Витязи» разрабатывались в разгар холодной войны, и основной задачей была перевозка баллистических ракет по тяжелому бездорожью. Идея была такой: забросить ракету в настолько глухую тундру, где искать не будет никто.

Невероятные возможности «Витязя» будоражили фантазию разработчиков, поэтому появилось множество проектов гражданского и военного назначения, включая мобильные крепости с вооружением для борьбы с танками и авиацией.

Но большая часть грандиозных проектов так и остались на кульманах. Армия приняла «Витязь» прохладно, поскольку он был все-таки грузовиком, а не бронемашиной.

Несколько раз его существование оказывалось под угрозой, но «Витязи» спас нефтегазовый сектор России и геологоразведка: на севере такие машины используются для доставки грузов и в качестве шасси для спецоборудования: краны, экскаваторы, платформы, пожарные машины.

В последние годы интерес в «Витязю» проявили и военные: связано с это с освоением Арктики. Низкое давление на поверхность (0,3 атмосферы) позволяют вездеходу двигаться с грузом по льду, хотя во время испытаний на маршруте Тикси-полуостров Котельный одна из машин провалилась под лед. Но, главное, не утонула: члены экспедиции спасли и вездеход, и бочки с топливом, которые он вез.

Производство машин серии ДТ с 1982 года идет на заводе в Ишимбае, и, если кому-то «тридцатка» кажется избыточной во все смыслах, завод предлагает альтернативы грузоподъемностью 5, 7 и 10 тонн. Все они построены по единой схеме сочлененного гусеничного вездехода, но остаются самостоятельными разработками.

Но королем бездорожья все-таки является «Витязь», хотя бы потому, что прямых аналогов ему попросту нет. А колесные внедорожники после знакомства с ним и вовсе кажутся пузотерами.

Кто в широтах Крайнего Севера, непроходимой тайги, Камчатки и Антарктиды не бывал, тот, пожалуй, и вездехода Витязь не видал! История создания этого плавающего тягача, с уникальнейшим поворотно-цепным устройством, разрабатывающимся в СССР в течение двух лет и являющимся истинно российским ноу-хау, достаточна интересна.

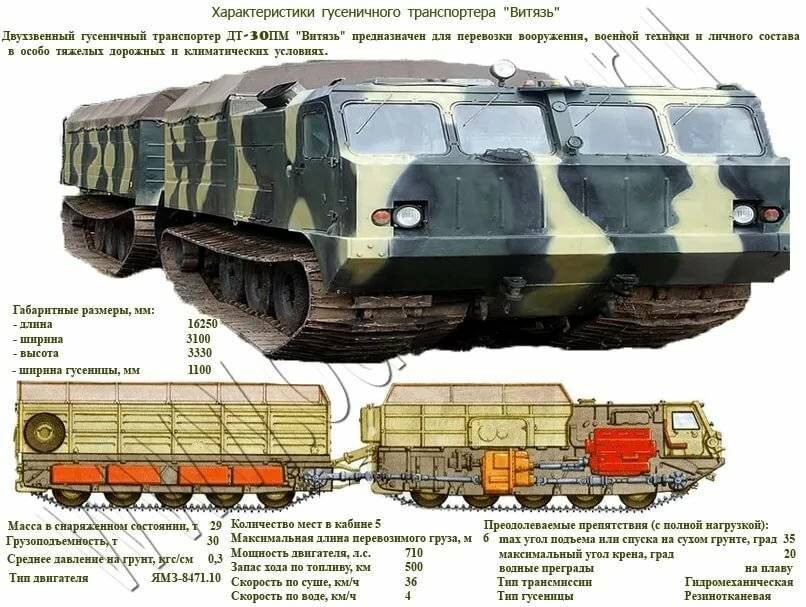

Технические характеристики ДТ 30П Витязь

Ниже мы рассмотрим технические характеристики ДТ 30п Витязь. Машина комплектуется 12-цилиндровым многотопливным двигателем, мощность которого составляет 780 л.с. предлагается с различными двигателями – производства ЧМЗ, ЯМЗ или Cummins. Грузоподъемность техники составляет 30 тонн, а снаряженная масса – 28 тонн. Примечательно, что при таком значительном весе давление, оказываемое машиной на грунт – минимальное, всего 0,3 кг/кв.см.

Говоря о скорости передвижения вездехода, стоит отметить, что передвигаясь по суше, он способен развивать скорость до 47 км/час, при движении через водные преграды скорость снижается до 4 км/час. Максимальный угол на спуске со склона или подъеме составляет 30°, техника выдерживает крен до 15°. Кабина рассчитана на 5 человек. Запаса топлива хватает на расстояние до 500 км.

Цена ДТ 30П, видео которого можно посмотреть ниже, варьирует в пределах 6 – 8 млн. рублей, но вездеход того стоит. Ведь эта уникальная по своим эксплуатационным и техническим характеристикам машина справляется с самыми сложными и, казалось бы, невыполнимыми задачами.

Использование классического вездеходного транспорта сегодня невозможно в экстремальных природных условиях. Это происходит из-за серьезных препятствий, которые перед ним возникают. Поэтому основное передвижение по территории тайги и Крайнего Севера обеспечивают технические характеристики вездехода «Витязь» ДТ 30. Данный транспорт считается уникальной разработкой российских инженеров.

Отличительными чертами этой машины является сочленение сразу нескольких звеньев, а также повышенные показатели проходимости и маневренности. Большинство из экстремальных препятствий Тайги «Витязь» спокойно преодолевает. За счет этого модель используется в спасательных бригадах, которые выполняют свои функции при наводнениях, обвалах либо иных природных катаклизмов.

К тому же модели вездеходов применяются для транспортировки разного оборудования либо спецтехники в отдаленные и труднодоступные районы. Нередко для этих целей его используют нефтяные и газовые предприятия.

Вездеход Витязь

Благодаря своей конструкции «Витязь» ДТ-30 способен преодолевать рвы, а также овраги, чья ширина достигает 4 метров и взбираться на склоны, имеющие высоту порядка 1,5 метров. Конструкция такого вездехода выделяется среди его аналогов. Звенья машины способны складываться сразу в нескольких плоскостях, а весь процесс управления осуществляется из кабины. А для возможности свободного перемещения обоих звеньев на вездеходе установлено поворотно-сцепное устройство, оборудованное несколькими гидроприводами.

Правила эксплуатации

Несмотря на большие габариты и показатели веса, такой вездеход можно разгонять до 45-50 км/ч. При прохождении участков болот либо форсирования водных преград, предельная скорость составляет 4 км/ч.

Важно учитывать показатели угла заезда, которые не превышают 30 градусов. Это обусловлено способностью сочленения звеньев крениться на 15 градусов

Максимальный экипаж в кабине составляет 5 человек, а объем бака позволяет передвигаться приблизительно на 500 км, исходя из скорости движения и типа преодолеваемой местности.

Модификации

Конструкция транспортера предусматривает широкие возможности для модернизации и повышения технико-эксплуатационных характеристик машины. Вездеходы ДТ-30 можно использовать под монтаж специального дорожно-строительного оборудования в качестве универсального шасси. Плавающие модели вездеходов обозначаются литерой «П» в наименовании транспортного средства.

Витязь ДТ-30Э

Нестандартный экскаватор «Витязь» выпускается на конструктивной базе двухзвенного транспортера ДТ-30П путем монтажа дополнительной установки – экскаваторного оборудования. Этот вид техники предназначен для ведения дорожно-транспортных и землеройных работ, перевозки грузов с низкими показателями устойчивости грунта. Модель экскаватора ДТ-30 оборудована тремя аутригерами с автоматическим управлением. Гидравлические выносные опоры, в сочетании с двухзвенным шасси повышают технико-эксплуатационные характеристики транспортного средства: повышают его проходимость, маневренность., скорость. Кроме того, увеличивается грузоподъемность экскаватора, что позволяет перевозить в кузове оборудование массой до 12 тонн. Шасси предусматривает возможность установки дополнительного оборудования: компрессора, сварочного устройства, гидроманипулятора и т.д.

Экскаватор Витязь ДТ-30ПЭ1

Экскаватор нестандартный «Витязь» ДТ-30ПЭ1 эксплуатируется при проведении строительных и землеройных работ, используется для транспортировки грузов на неустойчивых грунтах (вода, снег, болото, пересеченная местность). Машина отличается удобством конструкции: имеет откидные борта кузова второго звена, которые легко снимаются. Особенностью этой модели является конструктивное сочетание деталей, повышающее эксплуатационный потенциал техники – гидравлического манипулятора, сварочного агрегата, насоса, компрессора и т.д.

Технические характеристики

Основные технические характеристики вездехода ДТ-30:

  • длина — 16200 мм;
  • ширина — 3100 мм;
  • высота — 3300 мм;
  • допустимая длина груза — до 13000 мм;
  • масса снаряженного вездехода — 28 т;
  • количество пассажирских мест — 5;
  • грузоподъемность — до 30 т.

Машина оснащается 12-цилиндровым дизельным двигателем В-46-5 с турбокомпрессором, позаимствованным у танка (дальнейшее развитие мотора В-2). Силовой агрегат развивает мощность до 781 л.с., для передачи крутящего момента используется гидромеханическая трансмиссия. Ходовая часть шасси и прицепа унифицированы по конструкции, опорные катки оснащены торсионной подвеской. Максимальная скорость на грунте доходит до 37 км/ч, на воде вездеход разгоняется до 5 км/ч (при установке гребного винта параметр доходит до 15 км/ч).

Особенности конструкции

Между звеньями машины находится шарнирный узел, оснащенный гидравлическими цилиндрами. Механик-водитель может управлять силовыми приводами из кабины, которые позволяют смещать прицеп в продольной и в вертикальной плоскостях. При движении цилиндры используются для снижения радиуса поворота, а также снижают уровень вибраций при передвижении в условиях бездорожья. В случае форсирования рвов гидравлика блокируется, увеличенная опорная площадь гусениц позволяет передвигаться через широкие ямы без риска застревания.

Болотоходы Витязь: обзор всех моделей

Вездеход Витязь — линейка гусеничных болотоходов-амфибий, разработанных в СССР и производимых с доработками в современной России. Витязь выпускается в нескольких модификациях, среди которых ДТ-30 — самая популярная модель снегоболотохода, ДТ-10П — используется для нужд Вооружённых Сил РФ, ДТ-5 (цифра в названии обозначает максимальную грузоподъемность).

  1. История создания
  2. Предназначение
  3. Как устроен вездеход
  4. Поворотно-сцепное устройство
  5. Двигатель
  6. Трансмиссия
  7. Ходовая часть
  8. Технические характеристики Витязь ДТ-30
  9. Модификации
  10. Витязь ДТ-2П
  11. Витязь ДТ-3П
  12. Витязь ДТ-5П
  13. Витязь ДТ-7П
  14. Витязь ДТ-8П
  15. Витязь ДТ-10П-1
  16. Витязь ДТ-10ПМ
  17. Витязь ДТ-30ПМ
  18. Витязь ДТ-30П-1
  19. Витязь ДТ-30МН

Практическое применение машины

Из видео видно, как вездеход Витязь на севере в условиях вечной мерзлоты, среди бескрайних пустынь с многометровой толщей снега с легкостью преодолевает огромные пространства, доставляя необходимые грузы и оборудование строителям и зимовщикам.

Благодаря уникальной конструкции плоскозвенчатых металлических гусениц, оказывающих минимальное давление на грунт, Витязь был и остается сегодня единственным и уникальнейшим вездеходом.

В 1995 году, во время боевых действий в Чечне, при распутице на дорогах, по которым не могла пройти боевая и обеспечивающая техника, из ленинградского военного округа по воздуху срочно перебрасываются вездеходы Витязь, которые подвозят боеприпасы.

Военные с восторгом констатируют неопровержимый факт: широкая гусеница вездехода оказывает минимальное давление на грунт, тем самым исключается срабатывание взрывателей противотанковых мин.

Витязь гусеничный вездеход, он же амфибия, он же болотоход, использовался при преодолении страшных последствий цунами 2004 года в южном полушарии земного шара, доставляя спасателей, врачей, лекарства, чистую питьевую воду и предметы первой необходимости населению пострадавшего региона.

Машина, напоминающая исполинскую змею при форсировании водных преград в Сибири и в других отдаленных уголках бескрайней России, не оставит зрителя спокойным и равнодушным.

Там, где не пройдут японские, немецкие, корейские или французские внедорожники, спокойно проползет русская гусеница: вездеход Витязь, равного которому лучшие заокеанские умы еще не придумали.

В наше время такую гусеничную технику можно приобрести. Сейчас на рынке представлены основные модели ВИТЯЗЬ ДТ-10П-1, ДТ-30П-1 технические характеристики которых представлены ниже.

Цена одной машины около 6 млн. рублей. На выбор предлагаются транспортеры с двумя отечественными двигателями В-46-5СУ и ЯМЗ-8401.10, а также с американским двигателем от компании Cummins, работающим в паре с английской трансмиссией Allison.

Если задастся вопросом, стоит ли иметь такую машину, то ответ не однозначный. Как правило, такие вездеходы приобретают крупные компании, работающие в дали от цивилизации, на девственных и мало освоенных землях, где без такой техники не обойтись.

Для компаний среднего и мелкого уровня двухзвенные вездеходы Витязь будут не выходы, так как слишком дорогие в эксплуатации и обслуживании. Для таких компаний больше подойдут вездеходы на шинах низкого давления.

Как устроен вездеход

Вездеходы семейства «Витязь» отличаются оригинальной компоновкой, состоят из двух сочлененных цельнометаллических звеньев соединенных между собой по прицепной схеме. Первое звено предназначено для экипажа и оснащено автономными системами обогрева и вентиляции, в нем расположена кабина водителя и пассажирский отсек вместимостью до 7 человек включая водителя. Сразу за кабиной располагается моторно-трансмиссионный отсек. Второе звено кузова, соединенное при помощи специального поворотно-сцепного устройства представляет собой грузовую платформу закрытую брезентовым тентом.

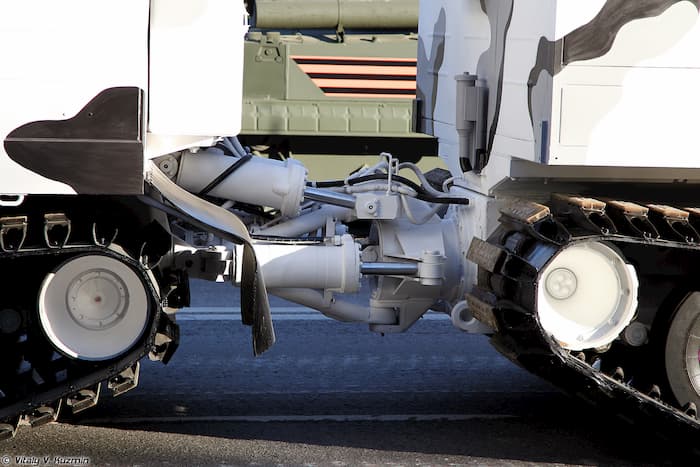

Поворотно-сцепное устройство

Поворотно-сцепное устройство (ПСУ) снабжено двумя гидроцилиндрами управления, при помощи которых водитель может управлять складыванием звеньев в двух плоскостях – горизонтальной и вертикальной. Благодаря такой конструкции вездеходы «Витязь» обладают потрясающей проходимостью и способны преодолевать препятствия высотой до 1,5 метров и шириной до 4 метров. Гидроцилиндры вертикального складывания являются: амортизаторами — обеспечивают высокую плавность хода при движении; устройством принудительного складывания звеньев в вертикальной плоскости — позволяют преодолевать вертикальные стенки высотой до 1,5 метров. Возможность принудительного блокирования гидроцилиндров вертикального складывания позволяет переезжать рвы шириной до 4 метров. Обеспечивая взаимный поворот звеньев в продольно-вертикальной плоскости, ПСУ позволяет гусеницам транспортера иметь максимальное сцепление с грунтом.

Двигатель

Вездеходы «Витязь» в зависимости от модификации комплектуются различными дизельными двигателями с турбонаддувом, такими как В46-5СУ, ЯМЗ-8401.10, а так же двигателями американской фирмы Cummins Inc совместно с английской 6-ступенчатой автоматической трансмиссией Allison. Пуск двигателей осуществляется электростартером от аккумуляторных батарей напряжением 24 В, или пневмопуском сжатым воздухом из баллонов. Комбинированная система подогрева, с принудительной термосифонной циркуляцией жидкости и масла, позволяет производить запуск двигателя при температуре окружающей среды до −50°С.

Трансмиссия

Трансмиссия вездеходов «Витязь» либо гидромеханическая 4-скоростная полуавтоматическая, либо 6-скоростная автоматическая в зависимости от двигателя. Торможение осуществляется благодаря ленточным тормозам плавающего типа с пневмоприводом, а так же при помощи дублирующего механического привода управления тормозами переднего звена. Четырехскоростная коробка передач с блокируемым дифференциалом позволяет выбрать оптимальный режим движения транспортера в любых дорожных условиях. Для эффективной передачи мощности на каждом звене расположено по два планетарных бортовых и по одному коническому редуктору с блокируемым дифференциалом. В вариантном исполнении транспортеры «Витязь» оснащают шестискоростной автоматической гидромеханической трансмиссией фирмы «Allison».

Ходовая часть

Вездеходы «Витязь» приводятся в движение при помощи 4 широких резинотканевых гусеничных обводов с металлическими грунтозацепами. Эти гусеницы обеспечивают высокую проходимость, а так же низкое давление на грунт, обеспечивая экологическую безопасность по воздействию на почвенно-растительный покров без срыва и разрушений. Мягкость движения вездеходов достигается благодаря независимой торсионной подвеске оригинальных опорных катков с губчатым наполнителем, ведущим колесам с полиуретановым покрытием, а так же резиновым элементам в ходовой части. Ведущие и направляющие колеса покрыты специальным полиуретановым покрытием, в ходовой части используются резиновые элементы — все это демпфирует рывки и удары, обеспечивает плавность хода при движении машины, увеличивая ресурс ходовой части и трансмиссии в целом. Конструкция ведущих колес предотвращает обледенение узлов ходовой части при отрицательных температурах. Шаг расположения поперечин подобран для эффективной самоочистки от грязи, снега и льда элементов ходовой части транспортера.

Технические данные

С целью устранения возможных проблем, обусловленных недостаточным уровнем мощности либо крутящего момента, конструкторы укомплектовали болотоход «Витязь» 12-цилиндровой силовой установкой.

Параметры расхода горючего изменяются в зависимости от применяемого топлива. Стандартный двигатель выдает 780 лошадиных сил. К тому же возможен выбор одного из трех типов моторов, исходя из комплектации:

  • с немецким Cummins;
  • с двигателем ЯМЗ;
  • с силовой установкой ЧМЗ.

Характеристики вездехода

По причине большого разнообразия силовых установок, возникают определенные проблемы в обслуживании транспортного средства. Главной причиной этого считаются запчасти. Особенно это относится к ситуациям, когда на вездеход устанавливают немецкие моторы, из-за чего узлы и агрегаты для замены приходится ожидать порой несколько месяцев.

Сам тягач Витязь обладает грузоподъемность в 30 тонн, притом, что сам имеет массу 28 тонн в полностью снаряженном состоянии. Отдельно стоит отметить, что даже при полной загрузке давление, оказываемое гусеницами на землю, находится в пределах допустимого и равняется 0,3 кг/кв.см.
Благодаря этому вездеход имеет повышенную проходимость, что позволяет предотвратить его увязание в болотистой местности.

Ходовая часть

Все варианты подобных транспортных средств повышенной проходимости оснащаются гидромеханической КПП, имеющей дополнительной трансформатор, за счет чего крутящий момент плавно передается на гусеницы. Дополнительно установлена блокировка дифференциала, что позволяет оптимально выбирать режим работы силовой установки в процессе движения по труднопроходимой местности.

На основных катках вездехода устанавливается независимая подвеска. Главным её рабочим элементом является торсион, внутри которого содержится пористый наполнитель. Благодаря этому «Витязь» передвигается плавно, исключая любые повреждения элементов крепления. А с целью уменьшить мощность удара на саму ходовую, применяются колеса, имеющие полиуретановое покрытие. За счет этого повышается долговечность самого вездехода.

Первые трудности в производстве

За рубежом впервые о машине заговорили 16 июня 1971 года, когда директору ЦРУ в специальном донесении сообщили, что в Советском Союзе прошли испытания большегрузного транспортера-болотохода, способного преодолевать труднопроходимые районы тундры, снежные пустыни Крайнего Севера и Антарктиды.

Этим Страна Советов доказала Соединенным Штатам, что способна защитить все самые отдаленные рубежи. Дальнейшая судьба производства в нашей стране уникального вездехода была сопряжена с огромными трудностями.

Если посмотреть видео про вездеход Витязь (чтобы просмотреть видео, дочитайте статью до конца), то сразу можно прийти к выводу, что аналогов данной мощной гусеничной машины или, как ее называют в народе «исполинской змеи», нет во всем мире.

Двухзвенный Вездеход Витязь, в нашем 21 веке, пытаются воспроизвести корейцы, финны и представители других стран. Но у них пока ничего не получается, так как наш отечественный вездеход имеет грузоподъемность в 30 тонн и способен преодолевать вертикальные препятствия в полтора метра.

Он был слишком сильно засекречен и тайна вездехода, его технические характеристики не известна никому, кроме его конструкторов.

Гусеничный вездеход Витязь планировалось выпускать для нужд министерства обороны СССР. В городе Ишимбай, который находится Башкирии, для производства этой машины за четыре года был построен завод. Но в 1981 году, когда были выпущены первые машины, оборонная промышленность от Витязей отказалась, так как основной упор в те годы делался на танки.

Если смотреть на вездеход Витязь, ни у кого не возникнет сомнений, что это незаменимая машина при освоении новых земель на крайнем севере, в непроходимых лесах и болотах тайги, в степях Казахстана и на бескрайних снежных полях Антарктиды, где обычные тракторы не пройдут.

Оказавшись не востребованным в военных целях, плавающие вездеходы стали широко использоваться в народном хозяйстве. 1986 год стал для производителей гусеничной машины решающим. Тогдашний генеральный секретарь ЦК КПСС М.С. Горбачев заявил всему миру о сокращении производства вооружения в СССР.

Неимоверными усилиями завод, производивший двухзвенные вездеходы, удалось отстоять, но выпуск их был значительно сокращен.

За «баранкой»

Управление вездеходом на удивление несложное: жми педали да рули. Выбор в пользу руля объясняется просто: машина поворачивает не за счет торможения одного ряда гусениц, а благодаря излому сцепки. Руль позволяет плавно контролировать степень этого излома, и управление в целом напоминает автомобильное. Но с поправкой на габариты, потому что маневренность «Витязя» – хуже, чем у фуры.

Коробка передач гидромеханическая, то есть педалей лишь две (газ и тормоз), а вместо рычага коробки – несерьезного вида селектор под рулем. Но выбор передач целиком за водителем: селектором он указывает, какую ступень из четырех возможных активировать, остальное сделает гидравлика.

«Витязи» – недешевые игрушки, если сказать мягко. Вообще за новый ДТ-30п простят около 40 млн рублей, подержанные экземпляры продаются по ценам от 10 млн рублей. Дорого? Ну еще бы. По меркам частников его цена, сложность и сопутствующие расходы где-то за гранью понимания.

Например, расход топлива по бездорожью достигает 300 л/100 км. На это работает и масса машины, и сложная трансмиссия, и гусеничный движитель. Колесные автомобили на шинах низкого давления как правило экономичней и быстрее, но, когда дело доходит до перевозки тяжестей по слабонесущим грунтам, альтернатив гусеничному ходу нет.
