Устройство рычага переключения передач, неполадки и ремонт

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

  1. Демонтаж коробки с автомобиля.
  2. Разборка КПП на составляющие детали.
  3. Замена вышедших из строя элементов на новые.
  4. Сборка коробки.
  5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

  • головки на 13 и 17;
  • удлинитель к головкам;
  • крестообразная отвёртка;
  • плоская отвёртка с тонким лезвием;
  • плоская отвёртка с мощным плоским лезвием;
  • ударная отвёртка;
  • пинцет;
  • гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
  • съёмник стопорных колец (или плоскогубцы);
  • молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

  1. Снять провод с отрицательной клеммы аккумулятора.
  2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
  3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
  4. Действуя отвёрткой, потянуть втулку на себя.
  5. Отсоединить стержень с рычага переключения передач.
  6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
  7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
  8. После чего снять с рычага передач сам демпфер и втулки.
  9. В салоне подвинуть коврик для ног в районе КПП.
  10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
  11. Снять крышку с рычага переключения передач.
  12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
  13. Отсоединить механизм сцепления.
  14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
  15. Отсоединить карданную передачу.
  16. Снять механизм крепления гибкого вала от спидометра.
  17. Вывернуть два болтовых соединения на боковой крышке КПП.
  18. Снять коробку с машины.
  19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

  • ударная отвёртка;
  • гаечный ключ на 10;
  • торцевой ключ на 13;
  • трёхзахватный съёмник;
  • тиски;
  • пинцет;
  • динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

  1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
  2. Снять колокол (кожух).
  3. Перевернуть коробку и выкрутить болты крепления крышки.
  4. Извлечь из задней крышки заглушку блока шестерёнок.
  5. Вытащить пинцетом стопорное кольцо.
  6. Выпрессовать подшипник блока шестерёнок.
  7. Выпрессовать подшипник передачи заднего хода.
  8. Извлечь сальник вторичного вала.
  9. Вытащить упорную шайбу заднего подшипника вторичного вала.
  10. Выпрессовать этот подшипник.
  11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
  12. Отвернуть болт крепления вилки включения передач.
  13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
  14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
  15. Затем вытащить вторичный вал.
  16. Промежуточный вал выходит легко.

Общие характеристики

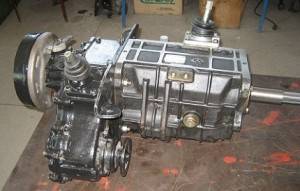

Коробка передач УАЗ

КПП – это коробка переключения передач автомобиля. УАЗ 469 обладает механической 4-ступенчатой КПП, снабженной синхронизаторами инерционного типа. Они рассчитаны на включение передач без шума и грохота. Синхронизаторы помогают выравнивать скорость соединяющихся зубцов до ввода в зацепление. Скорости вращения мотора и колес не совпадают, для совмещения их нужен синхронизатор. Кроме того, коробка передач позволяет машине передвигаться задним ходом.

Коробка передач КПП УАЗ 469 состоит из следующих деталей:

  • первичный вал;
  • передняя крышка;
  • гайка особого назначения;
  • вспомогательный крепеж;
  • автопрокладка;
  • шарикоподшипники;
  • ведущий подшипник вторичного вала;
  • картер;
  • муфта подключения III и IV передач;
  • зубчатое колесо III передачи;
  • зубчатое колесо II передачи;
  • муфта подключения I и II передач;
  • зубчатое колесо I передачи;
  • вторичный вал;
  • крепежная шайба;
  • распорное кольцо КПП;
  • крепежный болт;
  • шайба для крепления;
  • промежуточный вал;
  • ось зубчатого колеса заднего хода;
  • зубчатое колесо заднего хода;
  • пробка;
  • блок зубчатых колес привода промежуточного вала и III передачи;
  • крышка.

Устройство УАЗовской коробки

Если вас интересует схема КПП УАЗ, найти ее несложно на фото и рисунках, размещенных на различных сайтах в интернете.

В картер сцепления вкручиваются 4 шпильки, на которых крепится КПП. Привод промежуточного вала имеет шестерни, находящиеся в стабильном зацеплении. Шестерни 1-й передачи – с прямыми зубчиками, 2-й и 3-й – спиральными. Они установлены на ведущем валу, с поддержкой игольчатых подшипников. Ведущий вал имеет 2 опоры. Роль муфты при включении второй передачи исполняет шестеренка первой. Включение передачи заднего хода и первой происходит за счет перемещения шестеренок. Подшипники коробки передач шариковые. Чтобы не было перемещения по оси, шестеренки закреплены задними подшипниками. Задний подшипник промежуточного вала объединен с самим валом с помощью болта.

Устройство для переключения имеет 3 вилки, прикрепленные к штокам стопорными винтами и располагающиеся в боковой крышке. Шарообразный стопор нейтрального расположения и включенных передач имеет шток. Замочные сухари, находящиеся между штоками, не разрешают подключить одновременно 2 передачи. В опоре размещен рычаг, помогающий двигать вилки. Сам он поджимается пружиной к опорной сферической поверхности. Надетый на рычаг пыльник предотвращает попадание в устройство воды и грязи. Чтобы не произошло случайное включение задней передачи (водитель просто может перепутать) в данном устройстве находится предохранитель – плунжер, который снабжен пружиной возврата и шариком.

Смазочное приспособление коробки совмещается с раздаточной коробкой. Смазка из раздатки проходит в КПП УАЗ через двухрядный подшипник (радиально-упорный) и имеющееся сливное устройство, после чего возвращается через отверстие слива.

Ремонт КПП УАЗа

Механическая коробка передач – наиважнейший агрегат трансмиссии автомобиля УАЗ 469. У КПП УАЗ 469 ответственная и принципиальная задача – отслеживание переменчивости величины крутящегося момента мотора и осуществление передачи от двигателя к ведущим колесам машины. Механическая коробка передач УАЗ 469 имеет достаточно длительный срок службы. Это не означает, что КПП не нуждается в починке.

Кулиса или механизм выбора передачи – враг комфорта номер один

Во многих автомобилях установлены специальные механизмы смещения упора при переключении передачи. Это так называемые кулисы, которые также многие именуют «вертолетами» на некоторых моделях авто. Задача такой кулисы – перевернуть амплитуду движения рычага и выбрать в КПП нужную передачу в соответствии с требованиями и характеристиками авто. Механизм этой самой кулисы крайне часто требует особого внимания. Можно выполнить осмотр следующим образом:

определите место установки кулисы – в каждом авто этот механизм может располагаться в разных местах, но чаще всего ищите его под капотом в месте выхода из панели кузова штока от рычага КПП;
попросите помощника переключать передачи и посмотрите на работу механизма выбора, обратите внимание на любые отклонения от ровного положения или на проблемы при движении;
ощупайте механизм и определите люфты, дребезжание деталей, отпавшие шарнирные соединения, а также плохое крепление гаек и крепежных деталей, в особенности хомутов на штоках;
посмотрите внимательно на ход переключения – важно, чтобы ход кулисы останавливался одновременно с остановкой хода рычага – в этом случае механизм практически гарантированно исправен;
если рычаг еще продолжает двигаться, а кулиса уже остановилась, следует искать неисправности именно во внешний узлах – проще всего заменить в сборе рычаг КПП со всеми периферийными деталями.

Стоит также зайти на форум и почитать, насколько часто владельцы обычно сталкиваются с проблемами в механизме кулисы. Нередко на форумах также дадут совет, как протестировать узел именно в вашем автомобиле. На отечественных авто устанавливались несколько типов кулис и механизмов переключения передач, и все они были не самые удачные. Многие владельцы Lada Vesta также замечают проблемы с данным узлом еще на гарантийном пробеге. Так что до совершенства Ладам еще очень далеко.

Как снимать и что проверять в трансмиссии

Проблема диагностики МКПП без заезда в автосервис состоит в том, что без демонтажа и разборки агрегата обойтись невозможно. Ведь основная масса проблем с коробкой возникает из-за банального износа компонентов, а выявить дефектную деталь, а уж тем более заменить ее, без разбора никак не получится. Единственным отступлением от данного постулата считается неисправность привода переключения скоростей, ибо найти в нем неисправность и поставить новые рычаги, шарниры, тяги, тросы и пр. можно и после визуального осмотра с последующим безразборным ремонтом.

Впрочем, стандартный порядок снятия «механики» в данном случае несколько облегчает труд автовладельца вне зависимости от марки и модели машины. Алгоритм демонтажа трансмиссии таков:

 вывешивание либо поддомкрачивание «передка» автомобиля и КПП для предотвращения повреждения агрегата при его отсоединении от мотора;

 отсоединение от коробки всех проводов и других деталей, мешающих ее снятию;

 слив трансмиссионного масла из картера;

 отсоединение кардана, если речь идет о машине с задним приводом; переднеприводные версии требуют демонтажа колес, отсоединения ШРУСов и отдельных деталей подвески;

 выкручивание болтов, соединяющих трансмиссию с двигателем, с последующим демонтажем крепления опорных подушек МКПП.

Финальные этапы – непосредственно снятие коробки, ее разборка и поиск источников проблем. Чтобы выявить неисправности МКПП, требуется тщательнейшая инспекция буквально всей «начинки» трансмиссии – проверка герметичности сальников, состояния подшипников, синхронизаторов, шлицов валов, шестерен и т. д. Причем после замены изношенных или дефектных деталей и установки коробки на место, она обязательно должна быть заполнена трансмиссионным маслом, указанным производителем транспортного средства.

Разумеется, владелец машины, не чувствующий уверенности в своих силах и навыках, обычно за ремонтом «механики» обращается в автосервис – и там действительно максимально устраняются неисправности механической коробки передач. То же самое правило касается случаев, когда машина все еще находится на гарантии, ибо самостоятельное вмешательство чревато лишением страховки.

Преимущества и недостатки механических коробок передач

Все типы механизмов обладают своими достоинствами и недостатками. Рассмотрим их у МКПП.

Достоинства
:

  • конструкция обладает наименьшей стоимостью при сравнении с аналогами;
  • в отличие от гидромеханической имеет меньшую массу и более высокий КПД;
  • не нуждается в особых условиях охлаждения по сравнению с автоматическими КПП;
  • среднестатистическое авто с МКПП обладает более экономичными параметрами и динамикой разгона в отличие от среднего автомобиля с АКПП;
  • простота и инженерная отработанность конструкции;
  • высокая степень надежности и большой эксплуатационный ресурс;
  • не нуждается в специфическом обслуживании и дефицитных расходных либо ремонтных материалах;
  • водитель имеет более широкий диапазон использования техник вождения в экстремальных условиях гололедицы, бездорожья и т.д.;
  • авто легко заводится толканием и может буксироваться с любой скоростью и на любое расстояние;
  • есть техническая возможность полного разобщения мотора и трансмиссии в отличие от гидромеханической АКПП.

Недостатки
:

  • для переключения передачи используется полное разобщение силовой установки и трансмиссии, что сказывается на времени операции;
  • необходимы специфические навыки вождения для обеспечения плавности переключения передач;
  • неспособность плавного переключения передаточного отношения, так как количество ступеней ограничено обычно числом от 4 до 7;
  • невысокий ресурс узла сцепления;
  • у водителя при длительном управлении автомобилем с МКПП появляется большая утомляемость, чем при езде на «автоматической» трансмиссии.

В большинстве стран с более высоким доходом населения количество выпускаемых авто с МКПП уменьшено практически до 10-15%.

С каждым годом автолюбителей становится все больше. Комфорт, удобство и быстрота передвижения на личном транспорте едва ли сопоставимы с общественным, а количество дополнительных опций, полезных и нужных технологий, применяемых для авто, не могут не радовать потенциального покупателя. Однако мало кто знает техническую начинку машины, различные узлы и составляющие, их функции и предназначение. Сегодня мы расскажем про такой механизм, как КПП, рассмотрим основные виды коробок передач и их особенности.

Кулиса КПП: устройство, неисправности и регулировка

Большинство водителей слышали о таком, известном на слуху, термине, как кулиса коробки, но не все в курсе, что же это такое, как выглядит и зачем она вообще в автомобиле

Сегодня в нашей статье постараемся разобрать все, что связано со словом кулиса, какова ее функциональная важность и для чего она служит в коробке передач

На фото: короткоходная кулиса КПП Hyundai Accent

Назначение

Для того, чтобы передавать крутящий момент от двигателя на ведущие колеса автомобиля, а также изменять при необходимости режим и направление движения, любой автомобиль оснащен устройством для выбора и переключения передач, так называемым – кулисой КПП.

Устройство

Кулиса представляет собой составной механизм, служащий для связи ручки переключения передач с коробкой. По конструкции он может состоять из нескольких тяг, рычагов, тросов, коромысла, пружин, системой карданных соединений и других вариантов.

Устройство кулисы

  • На различных марках автомобилей конструкция кулисы имеет свои особенности, что связано с расположением КПП и способом соединения ручки переключения передач со штоком коробки.
  • Так, например, на заднеприводных автомобилях ВАЗ классической серии, таких как ваз 201-07, рычаг переключения передач установлен непосредственно на корпусе самой КПП и, соответственно, не имеет каких-либо деталей привода.
  • Саму ручку переключения в обиходе называли кулисой, что и перешло на другие модели авто, где ручка уже конструктивно отделена от коробки и соединяется с ней посредством кинематической связи.
  • Это, в частности, переднеприводные модели ваз, как и большинство других марок авто, уже имеют привод из механизмов от ручки передач до штока КПП, который и носит название кулиса коробки передач.

Кулиса в сборе с тягами и ручкой КПП ВАЗ 2110

Признаки неисправности кулисы:

  1. • Тугое переключение передач;
  2. • Сильный люфт ручки КПП;
  3. • Включается не та передача, то есть вместо одной включается другая;
  4. • Возможно включить лишь некоторые передачи, остальные не включаются;
  5. • Звук при включении, напоминающий хруст.

Регулировка

В большинстве случаев неправильная работа кулисы вызвана ее разрегулировкой, либо запущенным состоянием соединений, а также выработкой в соединениях. Вызвано это тем, что большая часть механизма кулисы расположена под днищем автомобиля и подвержена воздействию дорожной грязи и воды, различного рода механическим ударам, что отрицательно сказывается на ее состоянии.

Перед проведением регулировки рекомендуется проверить состояние всех элементов механизма кулисы, очистить их от грязи и убедиться в надежности всех соединений.

Так при наезде на препятствие может быть погнута одна из тяг кулисы, может быть сбит стопор, перекошено коромысло, что сразу отразится на правильности работы выбора и четкости включения передач.

Схема работы по регулировке кулисы

Для регулировки не потребуются какие-либо сложные приспособления, специальные инструменты, либо большой опыт работы. Операция не сложная и ее может выполнить своими руками практически каждые автовладелец, не обращаясь в центр сервисного обслуживания.

Рекомендуем: Трансмиссионное масло ZIC GFT 75W85

Регулировка требуется после каждого снятия коробки передач, либо при отпускании крепления кулисы и неправильной работы ручки переключения.

Существует два общих варианта регулировки:

• По передаче заднего хода. Для этого автомобиль устанавливается на смотровую яму (подъемник, эстакада), ставится ручник и дополнительно под колеса ставятся противооткатные упоры.

Работу желательно выполнять с помощником. Один находится в салоне автомобиля, а второй в смотровой яме под днищем кузова. Находящийся в снизу кузова отдает крепление хомута штока КПП, а второй в салоне переводит рычаг переключение коробки в положение наиболее удобное для включения передачи заднего хода. После чего хомут на штоке затягивается, и регулировка считается законченной.

Регулировка кулисы

• По первой передаче. Включается первая передача и отпускается хомут крепления кулисы к штоку коробки передач. Затем шток КПП поворачивается против хода часовой стрелки до ощутимого упора и хомут затягивается.

Регулируем

В обоих вариантах проверяется четкость включения передач и при необходимости регулировку повторяют, добиваясь необходимого результата.

В зависимости от конструкции могут существовать и другие варианты регулировки кулисы. Поэтому перед проведением работы на своей модели авто, рекомендуем ознакомится с приложением к обслуживанию, где указан конкретный способ регулировки привода кулисы.

Основные причины

Что делать, если болтается рычаг КПП на ВАЗ 2109 и 2110? Для ответа на этот вопрос необходимо определить причину такого поведения рычага. Причин может быть несколько. Некоторые из них обусловлены конструкцией автомобиля и практически неустранимы. Проблема с болтающимся рычагом и дребезгом возникает по следующим причинам:

  • Ошибка конструкторов. Металлическая втулка цепляется за тягу при движении. В итоге получается дребезжащий звук. Устранить проблему невозможно;
  • Поломка втулки;
  • Рычаг от Лада Калина;
  • Неисправность карданчика кулисы;
  • Износ коробки или ее креплений.

Каждая из этих причин приводит к люфту рычага. Первая причина только действует на нервы дребезжащим звуком, но проблем с управлением коробкой при этом не возникает. Для установления причин придется внимательно осмотреть машину на яме. В некоторых случаях придется производить ремонт или доработку деталей. Поломка втулки . Втулка удерживает рычаг в определенном положении. На нее попадает практически все усилие при переключении скоростей. Со временем она может лопнуть. В таком случае рычаг будет ходить намного свободнее, но при этом переключение передач будет происходить, как обычно, без особых проблем. Для устранения просто замените втулку.

Рычаг от Лада Калина

. На Калине коробка немного доработана. При установке рычага от нее на обычную коробку водитель получает несколько положительных бонусов. Минусом такого тюнинга является появление люфта рычага и постоянный дребезг при движении. Проблема возникает из-за отсутствия на этом рычаге смягчающей пружины. Для устранения проблемы необходимо взять стандартную пружину от девятки и прикрепить ее на привычное место. Чтобы закрепить один из концов пружины на рычаге придется сделать крепление. Для этого вам понадобится сварка.

Устройство рычага переключения передач.

Обобщенно можно сказать, что именно рычаг ПП отвечает за выбор той или иной скорости для передвижения автомобиля. А значит, получается, что ехать машина без него просто не сможет.

Принцип работы рычага ПП заключается в наклоне и перемещении в поперечном либо продольном направлениях рукоятки и установке ее тем самым в положение, соответствующее необходимому скоростному режиму.

Привод переключения передач Лада Приора.

  1. рычаг штока выбора передач
  2. рычаг выбора передач
  3. картер коробки передач
  4. картер сцепления
  5. шток выбора передач
  6. втулка штока
  7. сальник штока
  8. защитный чехол
  9. корпус шарнира
  10. втулка шарнира
  11. наконечник шарнира
  12. хомут
  13. защитный чехол тяги
  14. тяга привода управления коробкой передач
  15. рычаг переключения передач
  16. обойма шаровой опоры
  17. шаровая опора рычага переключения передач
  18. реактивная тяга

Ленточная шлифовальная машина из болгарки


Ленточная шлифовальная машина — очень полезный станок в мастерской. Фактически это электрический напильник. С помощью этого предмета очень удобно шлифовать различные предметы и материалы. Особой популярностью такие машины пользуются при изготовлении ножей. Стоимость таких машин пока еще довольно велика, так что есть смысл подумать о том, чтобы собрать ее своими руками. Сделать это можно не сложно и относительно дешево, а по мощности этого станка вполне хватит для различных бытовых работ.

В качестве основного силового элемента автор решил использовать маленькую болгарку. Стоят они относительно недорого, да и есть практически у каждого. Все что нужно, это собрать раму под болгарку, а также изготовить и установить колеса для шлифовального ремня. Все эти элементы собираются из практически бросовых материалов. Так, например, ведомые колесики изготавливаются из подшипников, на которые натягивается кусок шланга или чего-то подобного. Это быстро, просто, дешево и практично. А что касается ведущего вала, то тут автор решил использовать подножку для велосипеда, она как нельзя лучше подходит для этих целей. Итак, рассмотрим более подробно, как же изготовить такой станок.

Список материалов:

— болгарка; — подножка для велосипеда (которые устанавливают на оси); — листовая сталь; — болты с гайками; — квадратные трубы; — пружинка; — подшипники.

Список инструментов:

— тиски; — молоток; — дрель; — сварочный аппарат; — гаечные ключи; — рулетка.

Процесс изготовления самоделки:

Шаг первый. Изготовление кронштейна под болгарку

Первым делом изготовим кронштейн под болгарку. В этом плане все индивидуально, так как по своей форме все болгарки разные. Кронштейн делается из стальных пластин, которые гнуться в тисках в форме виде «П» и другой. Далее все эти детали надежно свариваются друг с другом. Суть кронштейна в том, чтобы он надежно удерживал болгарку. Помимо всего прочего, на кронштейне установлены регулировочные болты. При их закручивании или откручивании меняется угол расположения ведущего колеса, в итоге вы можете отцентрировать ремень. Сам кронштейн крепится к раме шарнирно, а еще он подпружинен, чтобы ремень имел нужное натяжение.

Шаг второй. Изготовление ведомых колесШаг третий. Изготовление рабочей плоскости

На концах детали сверлим отверстия, теперь вы можете установить ведомые колеса на свои места!

Шаг четвертый. Крепим все составляющие на основеШаг пятый. Установка ведущего колеса

Шаг шестой. Завершающий этап сборки В завершение приварите к основе опору, это будет ножка, которая не позволит станку опрокинуться при работе. Для этих целей отлично подойдет кусок стальной квадратной трубы. При желании к ней можно приклеить резиновые ножки.

Обязательным будет установка на станке «рабочего столика», об этот элемент вы будете упираться при шлифовке. Для этих целей будет вполне достаточно приварить кусок стальной пластины в нужном месте. Вот и все, станок готов! В завершение его крайне желательно покрасить, чтобы металл не ржавел.

Шаг седьмой. Тестирование

Вот и все, проект окончен, надеюсь, он вам понравился. Удачи и вдохновений при изготовлении собственных самоделок. Не забывайте делиться ими с нами.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как отрегулировать рычаг МАЗ

Рычаг коробки переключения передач автомобилей МАЗ представляет собой относительно простое устройство. Для его бесперебойной работы главное делать периодическую регулировку и необходимый уход. В

этой небольшой заметке мы поговорим о том, каким должно быть техническое обслуживание КПП МАЗ, какой может потребоваться ремонт, а также об устройстве этого узла

Важное значение в процессе эксплуатации имеет регулировка кулисы МАЗ. Эту операцию можно заказать по указанной ссылке у профессионалов

Давайте, начнем с деталей, входящих в состав рычага КПП. На современных автомобилях ручка переключения передач имеет ручку из пластика. Этот элемент прикреплен на рычаге с использованием винтового соединения. Для крепежа самого рычага использована шайба.

Чтобы в механизм не попадала пыль и грязь, разработан защитный чехол из резины, а сама деталь ещё защищена двумя уплотнителями. Среди прочих элементов этого узла можно отметить ось, пластину и колпачок. Выпускаются некоторые модификации, которые имеют в своём составе сферические подшипники. Они имеют высокую прочность и износостойкость. Помимо этого, есть ещё вспомогательные элементы. Это различные болты, гайки, втулки и винтовые соединения.

Статьи по теме

Почему рвется ремень ГРМ: 6 основных причин

Какие бескаркасные дворники лучше: топ-10 моделей

Замена вариатора «Ниссана-Мурано»: поломки, цена, рекомендации

Что делать, если пробило колесо: практические советы

Замена стекла передней двери: пошаговая инструкция и советы

Трещина на лобовом стекле: причины появления и способы удаления

Замена привода ГРМ «Джили»: пошаговая инструкция

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Почему не работает омыватель лобового стекла и как устранить неполадку

Как проверить моторное масло на качество и подлинность

Замена стекла «Хендай»: порядок действий

Замена сцепления «Фиата»: «Альбеа», «Дукато» и «Добло» (пошаговая инструкция)

Полная замена масла в АКПП: подробная инструкция

Замена лобового стекла на Nissan: описание процедуры, основные ошибки

Замена привода ГРМ «Сузуки»: периодичность выполнения, рекомендации автовладельцев

СТО или самостоятельный ремонт?

Именно этот вопрос нередко заставляет хозяев автобуса задуматься. В данном случае рекомендуется исходить из конкретной ситуации. Бывают мелкие неисправности, для ликвидации коих достаточно затянуть несколько гаек, что вполне можно сделать самостоятельно.

Если же вы столкнулись с серьезной поломкой КПП УАЗ 452, целесообразно обратиться к профессионалам. Причем ориентироваться необходимо на СТО, которое специализируется на ремонте трансмиссий. Одним из них является ателье в Санкт-Петербурге, с услугами которого можно ознакомиться на портале spb-avtoremont.ru.

Отличительной чертой этого СТО является его специализация на ремонте механических трансмиссий, раздаточных коробок и двигателей. Это позволяет мастерам работать с коробками, независимо от модели и года, а также удерживать приемлемые цены. В частности, цена ремонта снятой КПП начинается с 3 000 руб. Кроме того, сотрудники станции, при необходимости, помогают клиенту с поиском запчастей.

Выбивает в нейтральную на механике почему вылетает передача

Похоже, что это общая проблема для изношенных коробок передач. Вы переключаетесь на скорость, и она выпрыгивает.

Еще раз, может быть несколько других причин этой проблемы, кроме изношенной коробки передач:

  • Распространенной проблемой является изношенная, растянутая или плохо приспособленная сдвиговая связь. Растяжение тяги может быть вызвано повреждением двигателя или крепления коробки. Внешняя тяга может изнашиваться или ослабевать и плохо регулироваться, что приводит к тому, что коробка выходит из строя.
  • Возможно, вы имеете дело со слабой или сломанной пружиной в рельсе переключения. Во внутреннем рычаге переключения пружина является частью подпружиненного шарика, который блокирует передачу. Если шар выскользнет из выемки, коробка передач выйдет из зацепления.
  • Кроме того, вы можете иметь дело с изношенным направляющим подшипником (зазор вызывает вибрацию входного вала, что вызывает перемещение вилок переключения передач или синхронизаторов).
  • У вас могут быть проблемы с изношенным синхронизатором или вилкой переключения или другими внутренними компонентами.

Другие потенциальные причины, чтобы иметь в виду:

  • Слабая или выбиваемая передача
  • Изношенные зубья шестерни

Примечание. Если коробка передач выпрыгивает только из верхней скорости, проверьте надежность крепления болтов корпуса сцепления или несоосность коробки.

Изношенная вилка переключения может затруднить переключение.

Регулировка привода управления коробкой передач

Привод управления механической коробкой передач состоит из двух тросов: выбора и переключения передач, регулируются оба троса.

Для регулировки привода управления механической коробкой передач инструмент не требуется, а для регулировки привода управления автоматической коробкой передач потребуются пассатижи.

Для регулировки привода управления механической коробкой передач выполните следующее.

2. Убедитесь, что рычаг переключения передач механизма переключения на коробке передач находится в нейтральном положении.

3. Сдвиньте вперед фиксатор регулировочной муфты троса переключения передач, аналогично сдвиньте вперед фиксатор регулировочной муфты троса выбора передач и установите рычаг управления коробкой передач в положение, соответствующее нейтрали.

4. Верните фиксаторы регулировочных муфт в исходное положение, зафиксировав тем самым новое положение рычага.

5. Пустите двигатель и убедитесь в четком включении всех передач. При необходимости повторите регулировку.

6. Установите детали в порядке, обратном снятию.

Для регулировки привода управления автоматической коробкой передач выполните следующее.

1. Подденьте пружинный фиксатор…

2. …и снимите его.

3. Отсоедините наконечник троса привода управления коробкой передач от рычага переключателя диапазона передач на блоке управления коробки передач.

4. Переведите рычаг селектора управления коробкой передач в положение «D».

5. Переведите рычаг блока управления коробкой передач в положение «D».

6. Установите наконечник троса и фиксатор на место и поверьте все положения селектора управления коробкой передач.

7. Если после подсоединения троса к рычагу блока управления коробкой передач рычаг селектора не находится точно в положении «D», снимите облицовку тоннеля пола и отрегулируйте положение рычага регулировочной муфтой троса так же, как это делали при регулировке привода управления механической коробкой передач.

Регулирование дистанционного привода управления механизмом переключения передач в коробках передач модели 142, 152 проводить при нейтральном положении рычага переключения передач в следующем порядке:

  • ослабить стяжные болты 5 (см. рис. Регулирование привода ) и, вывернув болты 3, обеспечить зазор в соединении, навернув на один-два оборота регулировочный фланец 4 на тягу 6;
  • ослабив контргайку 1, ввернуть установочный винт 2, застопорив этим перемещение штока 7;
  • ослабив контргайку 1 (см. рис. Установочный винт и контргайка ), ввернуть установочный винт 2, застопорив этим перемещение рычага переключения передач;
  • вращая, переместить по резьбе регулировочный фланец 4 (см. рис. Регулирование привода ) до контакта по всей поверхности с фланцем штока 7. Установить болты 3 и затянуть стяжные болты 5;
  • вывернуть установочный винт 2 на 21 мм и застопорить его контргайкой;
  • вывернуть установочный винт 2 (см. рис. Установочный винт и контргайка ) на 31 мм и застопорить его контргайкой.

Установочный винт и контргайка: 1 — контргайка; 2 — винт установочный

Регулирование привода: 1 – контргайка; 2 – винт установочный; 3-болт; 4 – фланец регулировочный; 5 – болт стяжной; 6 – тяга; 7 — шток

Передаточные числа передач

L – низшая передача в делителе; S – высшая передача в делителе; R – задний ход; С – пониженная передача

Проверить установочный размер упора клапана включения делителя передач (при его наличии) для коробки передач модели 152, перемещая упор 4 штока клапана. После установки требуемой величины А=20,5±0,5 (см. рис. Привод сцепления ) закрепить упор гайками, гайки застопорить отгибными шайбами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
