Устройство и разборка аккумулятора скутера (фотоотчет)

Как заменить неисправный реле-регулятор на скутере?

Если на контакты аккумуляторной батареи не подаётся зарядный ток при исправно работающем генераторе ― нужно менять стабилизатор. Заменить его самостоятельно не составит труда.

Для этого нужно проделать следующее:

1. Установить скутер на центральную опору.
2. Найти место расположения прибора в конкретной модели мопеда. Если найти сразу не удаётся ― можно воспользоваться инструкцией по эксплуатации.
3. Произвести демонтаж облицовки. В зависимости от модели мопеда стабилизатор может находиться на передней части (под передним пластиком), в задней части либо под сиденьем. В этом случае снимается подседельное пространство вместе с сиденьем.
4. Открутить прибор с посадочного места с сохранением крепежа. Как правило, реле крепится к раме скутера болтом, реже саморезом.
5. Отсоединить фишку разъёма и закрепить новый регулятор крепёжным элементом. Установленный прибор должен иметь распиновку и разъем, аналогичные заменённому, и подходить по параметрам именно для этой модели скутера.
6. Подключить реле-регулятор на скутере в стандартный разъем и собрать остальные запасные части в порядке, обратном разборке.

Устройство скутера Кик Стартер

Любой скутер, будь то японский или китайский, имеет возможность заводиться от электростартера или кик стартера. Если первый у вас не работает, что очень частая проблема, на помощь приходит кикстартер. Давайте рассмотрим причины его поломок.

Наверно, процентов 80 владельцев скутеров пользуются именно кикстартером. Кик означает нога, то есть заводиться скутер при помощи ноги, которой нужно нажимать на ножку, находящуюся на вариаторе. И если часто заводить скутер именно таким способом, кикстартер может поломаться.

Обратите внимание

Причиной может быть либо некачественная конструкция (чаще всего в китайских моделях), или же неправильное и грубое отношение. По своему примеру скажу, что имея японский скутер с поломкой кик стартера не было никаких проблем, тогда как китайский двухместный скутер за 1 год получил две поломки кик стартера.

Если попросту сравнить материал обоих скутеров, то даже на ощупь можно заметить, что на китайских скутерах крышка вариатора или сам кик стартер имеет очень дешевый материал.

Почему ломается кик стартер?

Причин поломки может быть несколько, ведь именно они чаще всего случаются с большинством скутеристов.

Сборка кикстартера. Если вы решили поменять кик стартер или другую его деталь, обязательно сделайте это правильно. Вам потребуется по инструкции собрать пружину, стопорные кольца и другие элементы. Если вы что-то упустите, ножка кик стартера попросту не будет возвращаться на нужное место (см. фото).

Стертые зубцы. Еще одна распространенная поломка. Если вы резко и часто нажимаете на лапку кик стартера, зубчики, соединяющие ножку и вариатор, попросту сотрутся, что грозит тому же проскальзыванию ножки. Результатом станет невозможность завести скутер, так что следите за состоянием зубцов.

Поломка крышки вариатора. Чаще всего она случается именно с китайскими скутерами, что самому приходилось наблюдать не раз.

Если с большой силой или резко нажимать на ножку, дешевый и некачественный материал крышки вариатора попросту треснет вокруг ножки. Здесь ремонт вариатора на скутере вряд ли поможет, также как и сварка.

Китайскую крышку вариатора сложно заварить, это не позволяет слабый материал, так что единственным вариантом будет купить крышку вариатора.

Мы рассмотрели несколько причин поломки кик стартера, ремонт этого довольно проблемного элемента может занять у вас немного времени, но когда в дороге у вас случиться подобная поломка, вам придется катить скутер. Вариантов ремонта может быть также три.

В случае с треснутыми зубцами единственным возможным решением будет либо замена, либо сварка. В случае с заменой кик стартера, вам нужно попросту правильно собрать всю конструкцию, что будет рассматриваться уже в другой статье. И при треснутой крышке вариатора вам останется только заменить саму крышку.

Можете попытаться ее заварить, но сразу скажу, что шансов ее починить таким способом немного.

Фотоотчет: Разборка двигателя (LK139QMB) скутера Pioneer Flagman

В одно «прекрасное» осеннее утро, двигатель (LK139QMB) скутера Pioneer Flagman, который до этого момента — два года исправно возил своих хозяев (их было несколько) на работу — издав напоследок несколько предсмертных звуков «приказал долго жить» прямо посреди дороги.

Попытки хоть как-то оживить его, не принесли желаемого результата, что и неудивительно, если принять во внимание степень его износа… Поэтому: хочешь не хочешь, а без серьезного ремонта «поставить на ноги» этого «китайца» не получится. Для нас этот двигатель будет интересен тем, что мы сможем приблизительно оценить ресурс его деталей, а значит качество изготовления

Стоит отметить: данный скутер эксплуатировался в весьма жестких условиях, на плохих дорогах и обслуживался от случая к случаю, что само собой — приводит к существенному сокращению ресурса. И еще один момент: Скутеры марки Pioneer отличаются просто отвратительным качеством сборки и изготовления, поэтому все сказанное в этой статье относительно ресурса двигателя, будет применимо — только к двигателю скутера марки Pioneer Flagman.

Проводить точную диагностику состояния этого двигателя, особого смысла не было, так как он уже давно жрал масло, сопливил, плохо заводился и тянул, да и внешний его вид наводил на размышления в пользу капитального ремонта, поэтому он без промедления был снят с рамы и уложен на стол для дальнейшей разборки и проверки всех деталей на допустимый износ.

Откручиваем кожухи охлаждения и крыльчатку генератора. Низ двигателя со стороны генератора покрыт толстым слоем масла, как выяснилось позже: причина подтекания масла крылась в треснутой пробке (отмечена стрелкой) масляного фильтра.

Снимаем генератор.

Снимаем оба вариатора.

Снимаем поршневую и ГБЦ. Поршневая этого двигателя как и предполагалось с самого начала: находилась в сильно изношенном состоянии и к дальнейшей эксплуатации непригодна. ГБЦ особых нареканий к своему состоянию не вызывала, за исключением прогоревших клапанов.

Откручиваем болты на крышке.

Обстукиваем деревянной киянкой крышку и снимаем ее с двигателя, не теряя при этом направляющие втулки (отмечены стрелками).

Зажимаем пальцами шестерню привода масляного насоса и откручиваем гайку.

Снимаем шестерню привода масляного насоса с оси и выкручиваем последний болт (отмечен стрелкой) стягивающий картер.

Деревянной киянкой обстукиваем картер и разъединяем его на две половинки, не теряя при этом направляющие втулки (отмечены стрелками).

Снимаем цепь ГРМ с ведущей звездочки и вытаскиваем коленчатый вал из половинки картера. Коленчатый вал этого двигателя не подавал признаков жизни, нижний подшипник шатуна практически заклинил, так что проверять его дальнейшую пригодность к дальнейшей эксплуатации измерительными инструментами нет смысла.

Цепь ГРМ изношена до крайности, посмотрите какой у нее сильный прогиб.

Со стороны крышки вариатора выкручиваем болт на котором закреплена верхняя направляющая цепи ГРМ. Этот болт затянут с очень большим усилием и так просто открутить его у вас может не получится, поэтому в таких случаях попробуйте сорвать его ударной отверткой.

Верхняя направляющая имеет сильный прогиб, что является следствием сильного растяжения цепи ГРМ, плюс ко всему рабочая поверхность в одном месте оказалась протертой до металлического основания, а во втором месте хорошо видно отслоение покрытия. Такая направляющая к дальнейшей эксплуатации непригодна.

Вот такой итог. За два года эксплуатации и 9300 км пробега. В принципе от «китайца» большего и не стоит ожидать, износ деталей для такого пробега вполне предсказуем, за исключением коленчатого вала. Коленчатые валы на этих двигателях «ходят» 18-20 тысяч км и больше, не в пример этому экземпляру.

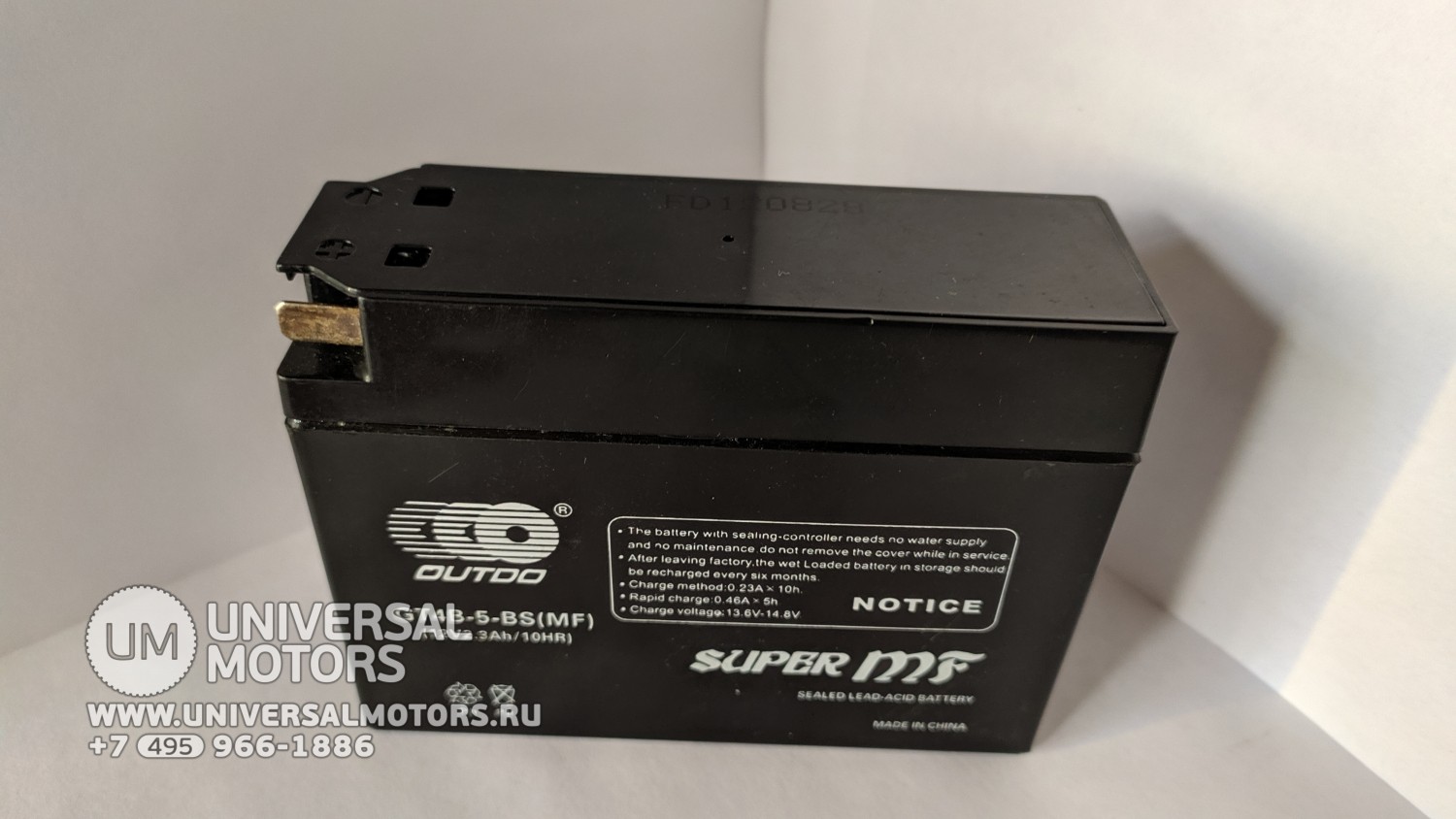

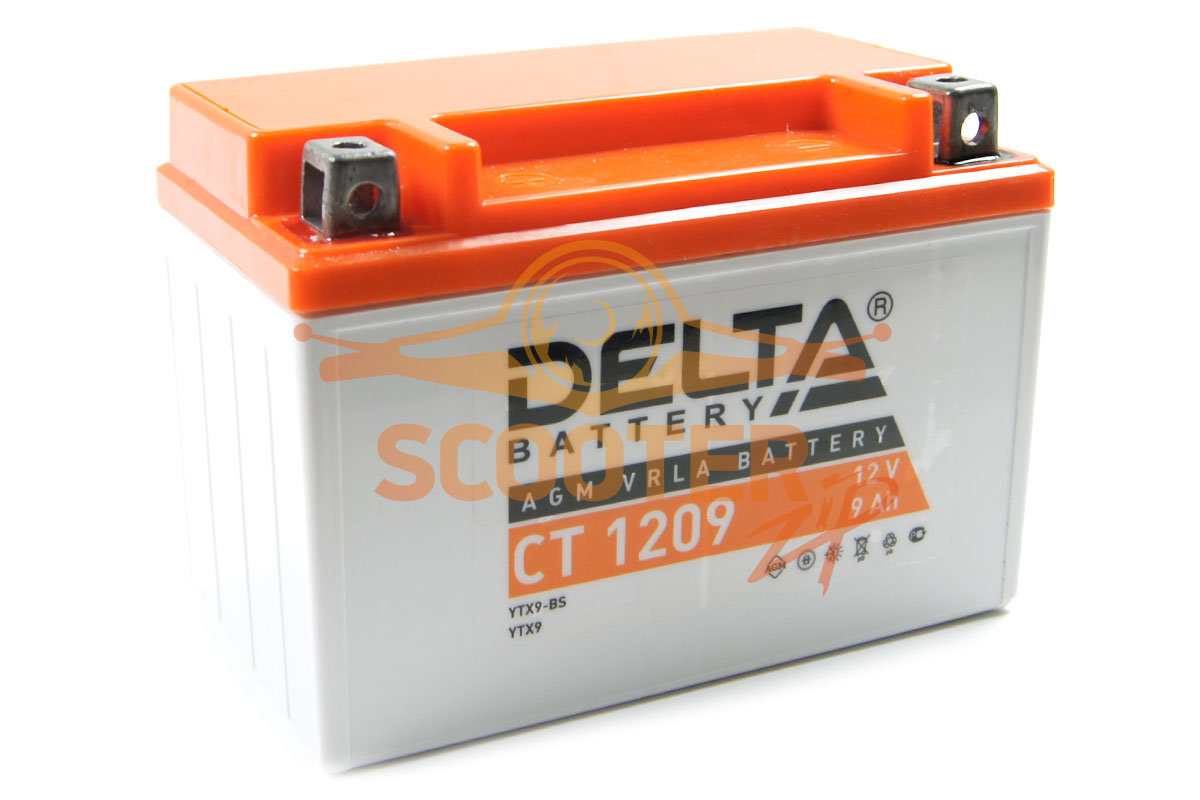

Гелевый аккумулятор: зарядка и обслуживание

Есть 2 основный правила эксплуатации гелевого аккумулятора скутера:

1. Нельзя допускать его полной разрядки. Заражать необходимо еще при «живой» батарее, иначе вы рискуете заметно «подточить» ее объем. Гелевые аккумуляторы выдают потрясающий КПД даже при уровне заряда в 20-30%, поэтому доехать до места подзарядки вы всегда успеете.
2. Всегда нужно следить за уровнем зарядки вашего гелевого аккумулятора. Делается это с помощью мультиметра, специального прибора для измерения напряжения в различных устройствах. Если вы решили купить гелевый аккумулятор, стоит озаботиться и покупкой мультиметра.

Непосредственно зарядка гелевого аккумулятора должна проводиться только специальным зарядным устройством для гелевых аккумуляторов 12В. Не вздумайте делать это автомобильным зарядным! Это практически гарантированная смерть для гелевой АКБ.

В этом состоянии зарядное устройство будет работать в качестве источника питания для предотвращения саморазряда. Дисплеи показывают, находится ли генерируемое напряжение внутри или вне выбранного диапазона. Этот аккумулятор отвечает всем требованиям к использованию в электрическом скутере с очень хорошими параметрами = долгий срок службы, большой дальность. Размер батареи.

Преимущество этой тяговой батареи – прежде всего

Спецификация свинцово-кислотных аккумуляторов без свинца

Анодный анод. Положительный электрод состоит из сплава свинца и кальция. Катодный катод. Отрицательный электрод состоит из сплава свинца и кальция. Сепаратор Разделитель батареи выполнен из специальной технологии стекловолокна. Это обеспечивает высокую пористость такого материала, который способен поглощать и удерживать достаточный электролит для обеспечения электрохимической реакции между анодной и катодной пластинами.

В процессе зарядки самое важное – это следить за поступающим на аккумулятор напряжением. Напряжение зарядки гелевого аккумулятора от зарядного устройства не должно превышать пороговое (чаще всего оно составляет 14,2-14,4 В). Если это правило нарушается, гелеобразный электролит начнет переходить в газообразное состояние и испаряться

А пополнение объема электролита в гелевой батарее не предусмотрено

Если это правило нарушается, гелеобразный электролит начнет переходить в газообразное состояние и испаряться. А пополнение объема электролита в гелевой батарее не предусмотрено.

Открывая его, он поддерживает оптимальное давление внутри батареи и в то же время выполняет аспект безопасности. Это защищает катод от окисления кислорода. Предохранительные клапаны 100% визуально проверяются во время производства. Если внутреннее давление в аккумуляторе превышено при перезарядке, предохранительный клапан открывается и высвобождает избыточное давление в батарее. После падения давления он автоматически снова закрывается и готов к повторному открытию с избыточным давлением батареи.

Увеличьте время автономной работы

Высококачественное уплотнение разъемов на пластинах – это, конечно, вопрос. Рекомендации по дополнительной зарядке. Не пытайтесь разбирать батареи! В случае контакта с кожей или одеждой немедленно промойте водой и смывайте одежду. При попадании в глаза с кислотой тщательно промойте глаза большим количеством проточной воды и обратитесь за медицинской помощью. Аккумулятор взрывается, когда его бросают в огонь. Поэтому никогда не бросайте его. Никогда не смешивайте батареи разных емкостей, типов, производителей и даже не соединяйте детали, которые не прошли одни и те же циклы зарядки и разрядки. Несмотря на то, что наши батареи надежны и безопасны, не используйте их в медицинских устройствах, обеспечивающих основные функции жизнеобеспечения, за исключением случаев, когда имеется резервный источник питания. Когда срок службы аккумулятора близок к концу срока службы, его разрядный цикл сокращается. Учитывайте это в связи с дизайном зарядного устройства, поскольку по истечении срока его службы батарея может иметь короткое замыкание на выходных клеммах.

• Протирайте батарею влажной мягкой тканью.
• Никогда не используйте масло, поливинилхлорид, органические растворители.
• В некоторых случаях горючий газ может выделяться из батареи.
• Не подвергайте аккумулятор воздействию пламени или других источников тепла.
• Не сокращайте зажимы.

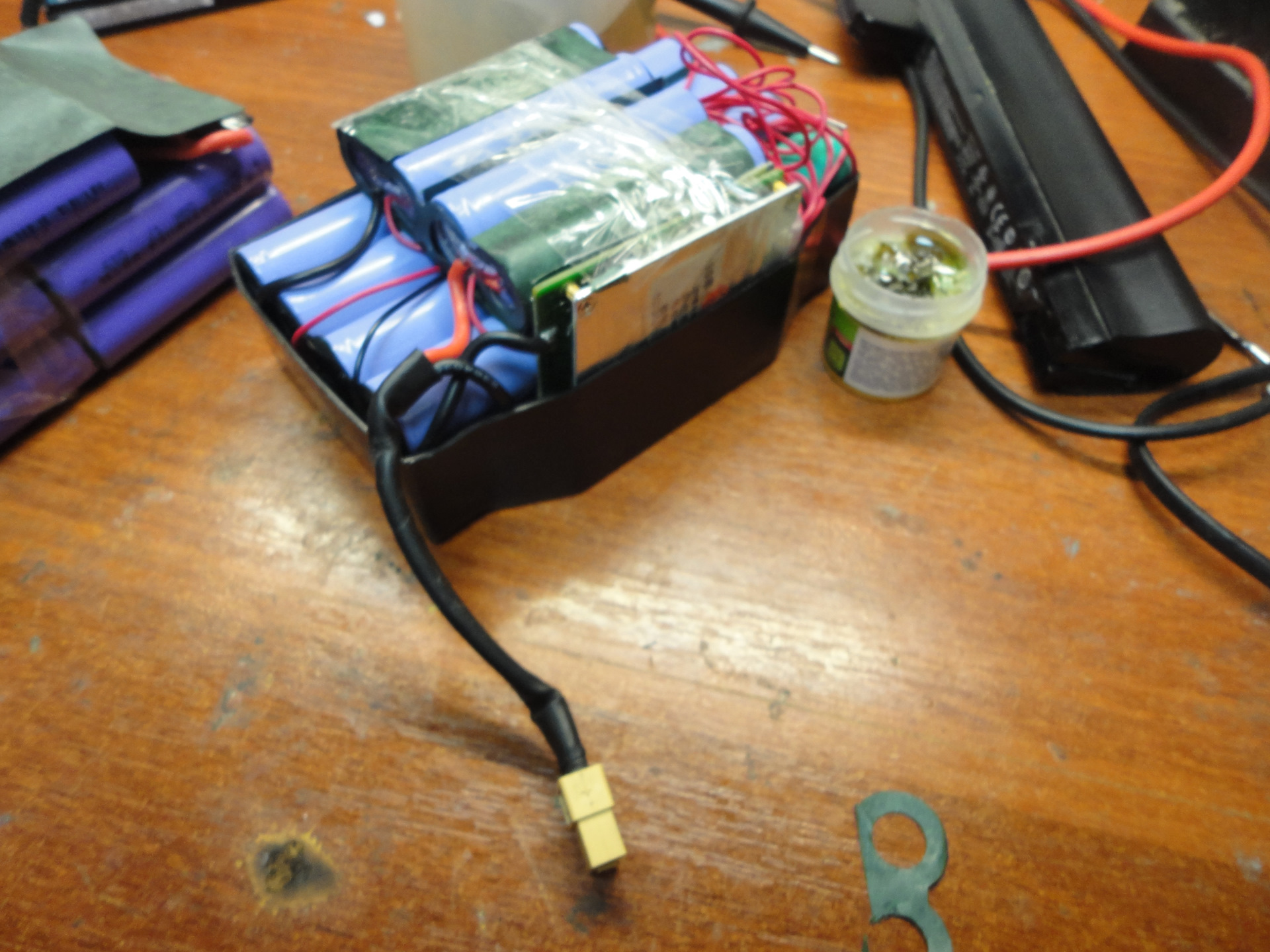

Новое поколение мотоциклетных батарей с использованием литиевых технологий.

Заряжать аккумуляторы можно в любом помещении. Главное, чтобы было обеспечено бесперебойное питание устройства. Рекомендуется проводить эту процедуру не реже одного раза в сезон.

Как заряжать аккумулятор для скутера или мопеда

Как и любые другие транспортные средства, скутеры и мопеды обладают аккумуляторами. Аккумулятор, являющийся обратимым источником тока, способен отдавать накопленную в нём электроэнергию. На скутере аккумулятор нужен для того, чтобы запускать мотор от стартёра, а также обслуживания всей электроцепи, которая включает стоп-сигналы, указатели поворотов, звуковой сигнал, габаритные огни, датчик уровня масла и топлива. Многи скутеры снабжены сигнализацией, магнитолой, дополнительными осветительными приборами, их функцонирование также невозможно без аккумулятора.

Как заряжать аккумулятор скутера самостоятельно? Нет ничего проще. Для качественной зарядки вам потребуется один литр дистиллированной воды или кислоты для аккумуляторов, ареометр (прибор для определения плотности раствора), отвёртка, и, конечно же, зарядное устройство для аккумуляторов. Если последнее приобретено в магазине, к зарядному устройству прилагается подробная инструкция, следуя указаниям которой, вы произведёте качественную зарядку аккумуляторной батареи вашего скутера или мопеда.

Аккумуляторная батарея требует правильного хранения и ухода. Вот некоторые требования по правильной эксплуатации АКБ скутера. при котором она прослужит долго.

Во-первых, не допускайте разрядки аккумулятора более чем на половину его мощности. Вообще, нельзя допустить, чтобы аккумулятор хранился в разряженном состоянии. Если вы ощущаете, что аккумулятор скутера с трудом проворачивает двигатель, как можно быстрее произведите его подзарядку. Аккумулятор нужно содержать в чистоте, так как грязь, скапливающаяся на клеммах, способствует скорейшей разрядке батареи вследствие утечки токов. Для того, чтобы не допустить короткого замыкания на выводах аккумулятора, способного навсегда вывести АКБ из строя, нужно не жалеть денег на приобретение плавких вставок, желательно, заводского изготовления. Самодельные предохранители, часто выходящие из строя, могут только усугубить ситуацию.

Недопустимо хранение аккумулятора при температуре ниже -5˚ по Цельсию, а также перегрев батарее свыше +50˚. Зарядку аккумулятора можно заряжать токами, в десять раз ниже, чем указано в ёмкостной характеристике батареи. НЕ нужно перезаряжать аккумулятор. При избыточной зарядке начинает активно испаряться вода, а аккумуляция энергии прекращается. Замерьте напряжение на выходных клеммах, оно не должно превышать 15 вольт. В случае превышения понизьте степень зарядки АКБ скутера. Если дефект неустраним, не реже раза в неделю проверяйте уровень электролита. Если скутер оснащён обслуживаемым аккумулятором, не реже чем раз в две недели проверяйте уровень электролита. При понижении его уровня доливайте дистиллированную воду. Простая вода способствует скорейшему выходу батареи из строя. В экстренных безвыходных случаях в пути долейте небольшое количество обычной воды, но при прибытии на место назначения обязательно замените воду дистиллированной. Добавка обычной воды или кислоты выводит аккумулятор из строя в кратчайшие сроки. Поддерживайте контакты в чистоте, зачищайте их от окислов.

Всегда нужно помнить, что оснащение скутера магнитолой, дополнительными фарами, сигнализацией требует от владельца скутера чаще производить проверку зарядки аккумулятора. так как все эти устройства требуют дополнительного количества электроэнергии.

Плюсы гелевого аккумулятора:

• Благодаря гелевому наполнению при пуске дают высокий ток;
• Значительный срок службы, естественно, при соблюдении правил эксплуатации;
• Возможность использования сразу после приобретения, так как он не обслуживаемый;
• При повреждении корпуса, не происходит утечки содержимого в отличие от свинцового собрата;
• Практически не обращает внимания на изменение положения скутера;
• Считается одним из самых безопасных видов аккумуляторов в мире;
• Отлично переносит зиму и мороз в целом;
• Несущественные недостатки:
• Высокая точность напряжения при зарядке;
• Цена, в разы превышающая стоимость на свинцовые аккумуляторы.

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

• проблематичен первый утренний запуск холодного двигателя скутера;
• сложно завести остывший мотор мотороллера после длительной стоянки;
• потребление топлива значительно превышает указанный в паспорте расход;
• силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
• прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Неисправный обогатитель может находиться в двух положениях:

• с постоянно выдвинутой иглой электроклапана;
• в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Циклическое заряжание

Хорошо «раскачивает» нежелающий заряжаться аккумулятор способ, при котором сначала дают батарее зарядиться, а потом разряжают её – и так поочерёдно, небольшими периодами. Первые циклы заряжания, конкретно гелевого аккумулятора, должны происходить под высоким напряжением – около 30 В, а в последующих циклах напряжение зарядки нужно ступенчато снижать до 14 В.

Разряжать подзарядившуюся батарею нужно совсем небольшой нагрузкой – лампочкой на 5 или 10 Вт, а никак не автомобильной переноской с лампочками в 50, 75 или 100 Вт. Но, даже давая разгрузку аккумулятору при помощи маленькой лампочки, следите за напряжением на батарее, чтобы оно не просело ниже 10,5 В.

После того как вам удалось заставить «исхудавший» аккумулятор заглатывать ток, продолжайте восстанавливать его до полного заряда длительным заряжанием малым током – равным 0,05 от ёмкости батареи.

Вот восстановление кислотных аккумуляторов идет совсем по другому алгоритму.

Особенности двигателя

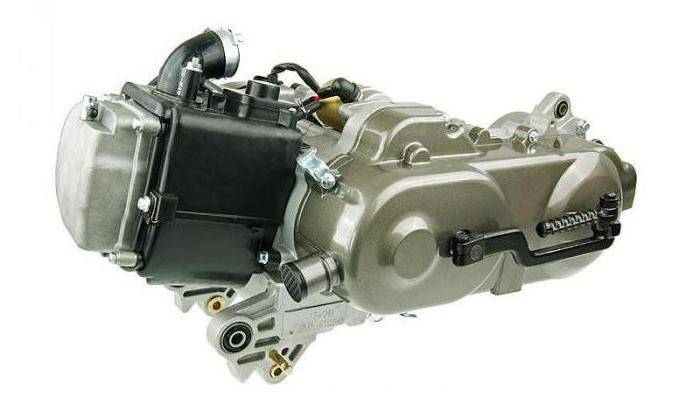

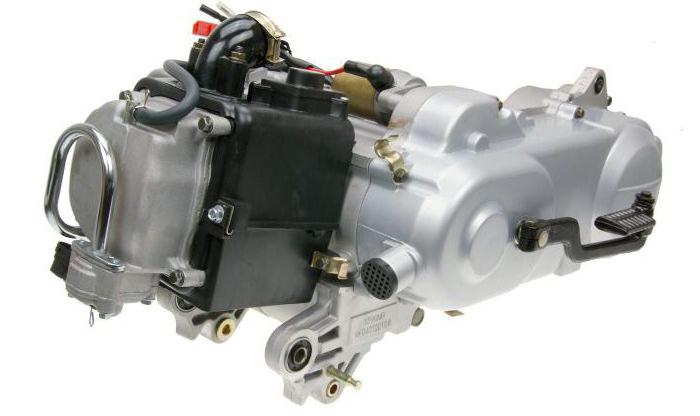

Официальным производителем двигателя для скутеров 139QMB является корпорация «Хонлинг», которая оснащает данным мотором мотосредства не только своей марки, но и других брендов.

Корпорация занимается продажей силовых агрегатов другим производителям. Сам мотор весьма узнаваем: особенности устройства двигателя 139QMB и его маркировка, нанесённая на левую часть картера, сразу же дают понять, какое именно сердце бьётся у скутера.

Никаких изъянов мотор не имеет, не требует особого отношения и спокойно сносит небольшую небрежность и халатность. Производитель даёт на свою продукцию гарантию, распространяющуюся на первые 5 тысяч километров. Этого пробега новому двигателю скутера 139QMB 4т достаточно для полноценной обкатки и притирки всех элементов и узлов систем.

Общий эксплуатационный ресурс мотора составляет порядка 20 тысяч километров за исключением 5 тысяч обкатки при средней скорости езды в 90 км/ч. Технические характеристики двигателя 139QMB неплохие: его мощности хватает на двухместный полноразмерный скутер.

Как восстановить аккумулятор скутера

Коротко расскажем и о том, как восстановить аккумулятор на скутере, если он не заряжается и вышел из строя. Кстати, восстановление реально провести именно тогда, когда у вас жидко-кислотная батарея. Гелевые аккумуляторы в отдельных случаях тоже можно реанимировать, но чаще всего это не приводит к долговременному успеху.

Вначале нужно хорошенько промыть пострадавшую АКБ дистиллированной водой несколько раз и залить в нее уже готовый электролит. Проверяем плотность электролита — в норме она должна быть 1,27 гр/см³. Теперь нужно поставить батарею заряжаться на 10-12 часов.

После зарядки подключаем к ней любой источник питания повышенной мощности, разряжаем ее полностью. Повторяем процесс минимум десять, максимум пятнадцать раз. Именно так рекомендуется «привести в чувство» старенький кислотный аккумулятор

Важно помнить о том, что нельзя надолго оставлять его полностью разряженным в перерывах между циклами заряда-разряда

Владельцы мопедов, которые таким образом экономят на покупке новых аккумуляторов, утверждают, что после того, как батарея восстановилась, она может работать около месяца и стабильно держит заряд. В некоторых случаях это может оказаться весьма полезным.

Как мы уже говорили, восстановление гелевого аккумулятора — часто дело неблагодарное. Скорее всего, положительного результата вы не добьетесь.

Для того, чтобы скутер или мопед служил как можно дольше, не стоит постоянно ездить на нем без аккумулятора. Лучше приобрести подходящий источник питания и время от времени обеспечивать ему должный уход, тем самым сберегая как транспортное средство, так и его батарею. Никогда не помешает знать о том, как завести мопед в экстренных ситуациях, но для того, чтобы избежать неприятных последствий, этим не следует злоупотреблять.

Ну и конечно, для тех, кто ограничен в финансовых средствах, можно порекомендовать приобрести недорогой жидко-кислотный аккумулятор: за ним потребуется уход, но он не так сложен, как это может показаться вначале. К тому же и восстановить такой аккумулятор при случае гораздо реальнее и легче, чем дорогостоящий гелевый, который предъявляет к своему обладателю более высокие требования.

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

1. Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
2. Теперь с вала необходимо снять опорную шайбу.
3. И потом снимаем втулку храпового механизма кикстартера.
4. После этого надо снять фиксирующую шайбу ведущего шкива.
5. Теперь берем внешнюю половину ведущего шкива и снимаем ее.
6. Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
7. Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
8. После этого можно снять шкив вариатора скутера в сборе.
9. Далее по очереди шлицевая шайба, снимаем.
10. Теперь приводная шестерня стартера, как на фото, снимаем ее.
11. Шлицевую шайбу снимаем также.Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
12. Продолжаем, далее необходимо снять с вала дистанционную втулку.
13. Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
14. Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

• Заментая выработка
• Если на пластиковой рубашке есть дефекты, например сколы или царапины.
• Если плохо соединение пластиковой рубашки и металлической втулки
• Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива. Основное что характеризирует справность роликов это округлость и масса. Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

• Недопустимо использование роликов разной массы.
• Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
• Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Типы зарядных устройств

Для восстановления заряда мопедных аккумуляторов используют такие виды устройств:

1. Простые. Требуемые характеристики подаваемого приборами электричества задает пользователь. Необходимо постоянное отслеживание состояния изделия с использованием универсального тестера. Если мультиметр отсутствует, удаляют пробки и замеряют плотность кислотного раствора. Другие характеристики простого ЗУ мало чем отличаются от свойств более дорогих моделей.
2. Автоматические. В этом случае устройство самостоятельно контролирует процесс, выбирая подходящие параметры. Автоматические приборы хорошо подходят для восстановления мощности мотоаккумуляторов в домашних условиях.
3. Автомобильные. Используются редко, что объясняется разницей в емкостях батарей для машин и мотоциклов. Автомобильное ЗУ выдает ток высокой силы, что приводит к кипению электролита и разрушению пластин. Часто заряжаемые такими приборами АКБ приходят в негодность. Автомобильные ЗУ использовать можно, если они имеют функцию регулировки параметров.

Снятие поршневой

Очищаем и обдуваем разъемы цилиндра, головки блока цилиндров и крышки клапанов. Отворачиваем на крышке клапанов болтики и снимаем ее с головки

Снимаем натяжитель цепи ГРМ

Отворачиваем гайки и болты на головке блока цилиндров

Снимаем постель распределительного вала. Постель распределительного вала практически не подвержена износу. После снятия ее достаточно отмыть и проверить на наличие трещин

Снимаем цепь с распределительного вала и вынимаем его из постели

У распределительного вала есть два проблемных момента на которые стоит обратить внимание: износ опорных подшипников и рабочих поверхностей кулачков

Цилиндр, головка и постель распределительного вала центрируются относительно друг друга с помощью направляющих втулок. Эти втулки имеют свойства выпадать из гнезд и потом попробуй ее найди. Чтобы этого избежать — сразу вынимайте втулки и убирайте их куда-нибудь подальше. Здесь и далее втулки будут обозначены стрелками.

Снимаем головку блока цилиндров. Головка блока цилиндров является самой уязвимой деталью двигателя и от ее состояния напрямую зависят рабочие параметры двигателя. Чтобы не иметь потом проблем: головку нужно полностью разобрать, осмотреть на наличие трещин, прирезать гнезда клапанов, поставить новые клапана, притереть клапана к седлам, поставить новые сальники и притереть плоскость на плите или профрезеровать

Снимаем цилиндр. Цилиндр сразу после снятия проверяем на износ гильзы и наличие задиров на зеркале

Вынимаем из бобышки поршня стопорное кольцо, выталкиваем из верхней головки шатуна палец, снимаем поршень

Поршень проверяем на наличие трещин и износа, особое внимание уделяем состоянию канавок под кольца и самих колец

Полезная информация

Чтобы предохранить клеммы от окисления и появления белого налёта, их нужно зачистить, надёжно закрепить и только потом смазать пластичной смазкой (технический вазелин, Литол, Солидол и пр.) или защитить специальной кислотостойкой мастикой. У обслуживаемого аккумулятора должна быть специальная трубочка для отвода газов, её нужно обязательно выводить наружу мотоцикла и не закрывать, она служит для отвода газов и конденсата во время работы. Можно вставить аккумулятор в резиновый или пластмассовый ящик, который чуть выше аккумулятора. Тогда если электролит вдруг выльется, он не попадёт на раму и другие части мотоцикла.

Можно ли ездить на мопеде без аккумулятора

Опытные владельцы скутеров и мопедов могут завести их любым способом — от кикстартера до использования самой обыкновенной дрели. Есть любители, которые даже пишут об этом на своих форумах: «Езжу без аккумулятора уже месяц и не заморачиваюсь по этому поводу».

Почему это случается? Выясняем причину.

Если в мопеде стоит аккумуляторная батарея, она регулярно подзаряжается от генератора. Но когда ее нет, ток, вырабатываемый генератором, начинает уходить во все приборы: он просто не может испариться или раствориться в воздухе. При повышении скорости езды напряжение начинает повышаться, и вся осветительная система мопеда может «полететь» в любой момент. Да и сами лампы при отсутствии батареи работают гораздо хуже, потому что им попросту недостает энергии. Они могут тускло светить, моргать, а то и вовсе сгорать ввиду неравномерного распределения энергии.

Лучше всего приобрести подходящий аккумулятор для скутера — несмотря на то, что для некоторых любителей «беспроблемной» езды уход за батареей кажется обременительным. Однако именно таким людям мы обязаны тем, что у нас теперь есть, как минимум, несколько способов завести мопед без аккумулятора в экстренной ситуации.
