Замена
Если старый моторчик вышел из строя, нет смысла пытаться его как-то отремонтировать. Чтобы купить новую деталь, придется потратить совсем немного денег. Да и процедура замены на большинстве автомобилей предельно простая.
Опишу основные этапы работ, связанных с заменой этого элементы системы стеклоочистки любой машины.
Отключение питания автомобиля. Мера безопасности, без которой дальнейшие работы не имеют смысла. Обязательно снимите минусовую клемму с авто
Это просто, но важно. Иначе вы не просто рискуете спалить проводку, но и сами получить неприятный удар электричеством.
Поиск моторчика
Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя. Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев.
- Отключите колодки с проводами от моторчика. Затем снимайте сам бачок.
- Шланг и штуцер разъединяются между собой. Не забудьте слить жидкость. Залить новую не составит труда. Да и для профилактики это не помешает сделать.
- С помощью отвертки выталкивается уплотнитель заборника из втулки. Это вам позволит полноценно снять движок стеклоомывателя.
- Не забудьте при обратной сборке установить новую втулку. Она часто приводит к тому, что ломается сама помпа омывателя. Так что старая втулка отправляется на свалку.
- Собирайте узел в обратной последовательности. Тут многие мастера расслабляются, поскольку считают работу сделанной. По факту же обратная сборка вызывает больше проблем, чем демонтаж. Совет от человека, который допускал аналогичные ошибки. То есть от меня. Не пытайтесь запоминать расположение деталей, если вы не уверены в возможностях своей памяти. На что-то отвлеклись, забыли, перепутали. Это бывает с каждым, и ничего страшного тут нет. Для правильной последовательности обратной сборки можно записывать, делать пометки или маркировать детали в порядке их демонтажа. Это упростит задачу все собрать так, как было раньше.
Инструкция ознакомительная, поскольку в зависимости от модели автомобиля процедура может отличаться. Обратитесь за помощью к руководству по эксплуатации вашей машины. Это лучшее наглядное пособие для самостоятельного ремонта.
Ничего сложного в этой работе нет. С ней легко справится даже тот автовладелец, который большинство проблем предпочитает решать с помощью автосервиса. Ремонт обходится в несколько сотен рублей и занимает максимум несколько часов.
Спасибо за внимание! Подписывайтесь, оставляйте комментарии, делитесь собственным опытом в ремонте и не забывайте рассказывать о нас своим друзьям! Им это тоже может быть интересно и полезно. (1 оценок, среднее: 2,00 из 5)
(1 оценок, среднее: 2,00 из 5)
В мастерской
- Отрегулируйте и очистите форсунки омывателя
- Снимите насос и почистите его, что может восстановить полную функциональность системы.
- Убедитесь, что двигатель исправен или нуждается в замене.
- Проверьте состояние шнура питания и разъема, подающего питание на двигатель.
- Уплотнить соединения между насосом и линиями, которые могут быть источником утечки
- Замените поврежденный комбинированный переключатель под рулевым колесом, если он виновен в невозможности запустить систему омывателя,
- В случае других неисправностей, детали заменяются новыми
Доступ к системе в большинстве случаев прост. Колесо и колесная арка должны быть удалены. Затем открутите контейнер для жидкости. В его нижней части находится насос с двигателем, из которого выводятся линии, ведущие к соплу.
Замена кабеля питания форсунки в задней двери багажного отделения требует разборки нескольких элементов, но это, безусловно, не должно быть сложной операцией.
Инструкция по замене двигателя стеклоочистителя лобового стекла
Некоторые водителя считают, что дешевле разобрать двигатель стеклоомывателя и заменить в нем изношенные детали. Если принято решение отремонтировать прибор, то в разобранном электромоторе меняются изношенные и поломанные детали, а отремонтированное устройство устанавливается на прежнее место.

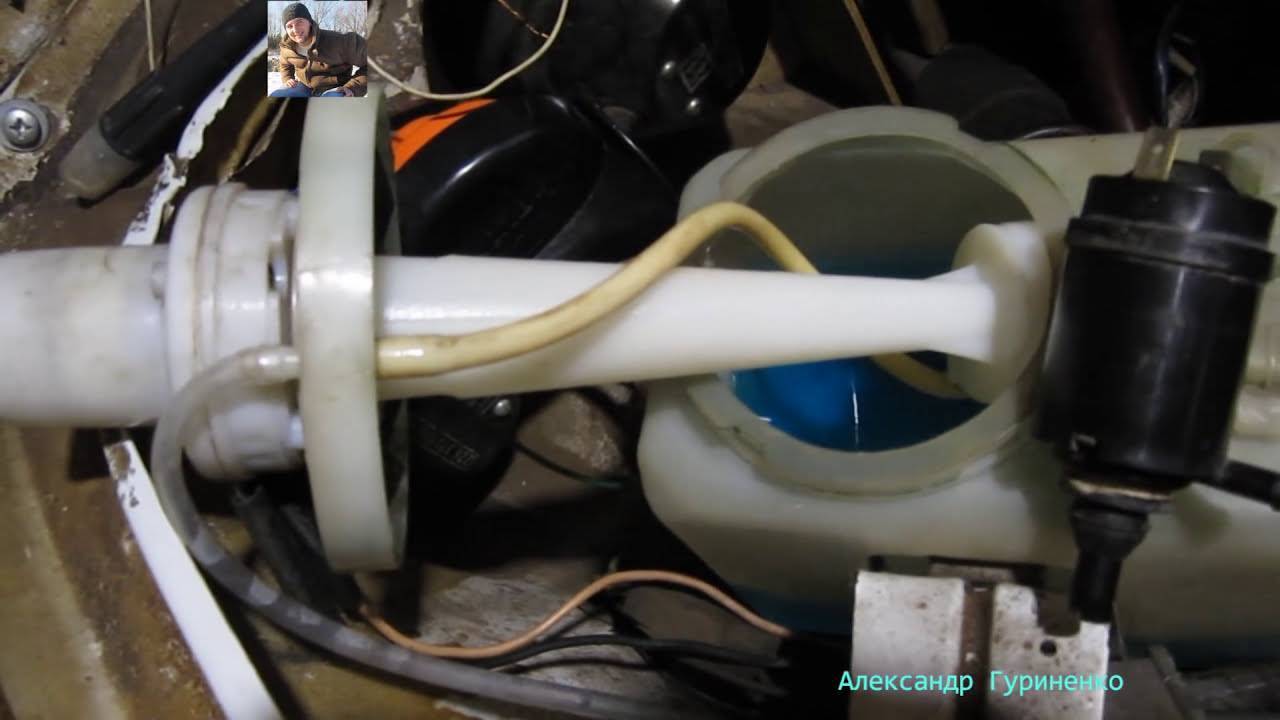

Разобранный насос бачка
Проще электродвигатель заменить. Для этого потребуется стандартный набор ключей и плоская и крестообразная отвертки.
Замена моторчика омывателя лобового стекла состоит из последовательности шагов:
- Сначала следует отключить электропитание автомобиля, отсоединив клемму с «минусом» от АКБ.
- Далее находим моторчик согласно руководству и отключаем от него питание, отсоединив провода, которые идут к нему от аккумулятора.
- Перед заменой следует слить жидкость из системы.
- На следующем этапе нужно извлечь моторчик бачка омывателя. Для этого можно либо демонтировать бачок, либо извлечь устройство без демонтажа.
- Затем нужно отсоединить все трубки. При откручивании трубок следует, как они были прикручены, чтобы правильно прикрутить при сборке.
- Изъятый электромотор очищаем от загрязнений, ремонтируем или покупаем новый.
- Отремонтированный или новый насос устанавливаем в обратной последовательности.
- Когда система будет собрана, заливается новая жидкость. После этого можно пользоваться омывателем.
Почему форсунка не брызгает
- Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
- Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
- Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
- Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
- Замерзла омывающая жидкость в бачке.
Принцип работы
В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.
В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:
- корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
- используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.
В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.
Поиск причины поломки
Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.
- Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
- Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.
Диагностика цепи
- Включите зажигание.
- Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
- Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
- Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.
ВАЗ 2110
Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи
Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол
Как сменить жидкость омывателя лобового стекла правильно?
Про смену жидкостей хотелось бы поговорить отдельно. Для начала внимательно разводите концентрат, если вы предпочитаете его, причем делать это нужно до заливания в бачок. Хотя первую порцию жидкости многие заливают прямо в систему, надеясь хоть как-то смешать ее с водой, которая уже находится внутри. Этот шаг неверный, вы не знаете, сколько там воды, и полученной концентрации может получиться недостаточно, и жидкость также замерзнет при первых минусах на термометре. Вода недорогая, откачайте ее полностью, да залейте «незамерзайку» известной уже вам концентрации. А лучше всего покупать уже готовую смесь, а не концентрат, и предварительно проверять небольшую порцию жидкости в морозильной камере у себя дома. Подделки этой продукции далеко не редкость.
Многие владельцы не успевают произвести замену вовремя, хотя бы при градусах 5 тепла, причем это показатель ночной температуры. То есть у вас гарантированно не должна ни в какое время суток замерзнуть вода в бачке. Если ваша система очутилась в зоне отрицательных температур, пусть даже на одну ночь, моторчик омывателя лобового стекла может схватиться льдом и не сразу отмерзнуть. А доливание «незамерзайки» или ее концентрата поверх находящейся в системе воды не всегда приведет к перемешиванию компонентов, как ожидают автолюбители.
Все дело в том, что в бачке может образоваться кусок льда, а еще хуже, если с воздушным пузырьком внутри. И никто не даст гарантии, что в момент доливания концентрата этот лед успел оттаять, даже если мотор омывателя лобового стекла уже качает воду, хоть и с небольшим напором. Получится примерно следующее: концентрат зависнет в верхней части бачка, так и не перемешавшись с водой, которая находится в нижней части, под ледышкой. Потом вода ночью опять подмерзнет, днем растает, но не до конца, качать на стекло насос ее будет, а вот с «незамерзайкой» она опять не перемешается.
Осуществляем ремонт устройства
В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.
Ремонтируем переключатель
Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.
Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.
Дворники работают, но не подают омывающую жидкость: причины и решения
Лобовое стекло автомобиля должно обеспечивать максимальную обзорность. Ведь через него водитель получает немалую часть информации о ситуации на дороге. Плохая видимость из-за запотевшего или грязного стекла может спровоцировать аварию.
Для поддержания лобового стекла в чистом состоянии используются:
- дворник — продолговатый элемент с щеткой, протирающий стекло.
- форсунка— механизм, распыления воды;
Автовладелец обязан следить за их исправностью, так как движение при неработающих очистительных элементах запрещено законом.
Пожалуй, одной из самых частых поломок, с которой сталкиваются водители, это работающие дворники при отсутствии подачи омывающей жидкости.
Почему омыватели не подают воду и что делать
1. Мало воды в бачке
По мнению экспертов Моторпейдж, самое первое, что нужно сделать — это проверить уровень жидкости в бачке. Многие забывают периодически доливать воду в систему. Если ее недостает, то необходимо восполнить запас до оптимального значения.
2. Замерзла вода в бачке
При использовании обычной воды в омывателях в холодное время года вы получаете лед. Есть несколько способов разморозить жидкость: завести двигатель и дать поработать какое-то время; поставить авто в гараж, где температура выше нуля. После того, как лед растает, воду обязательно нужно заменить на специальное незамерзающее средство.
3. Лопнул бачок
Определить поломку можно по следам течи на самом элементе. Для устранения неисправности выполняется следующий алгоритм действий:
- o отсоединяются кабели питания насоса от аккумулятора (то же самое касается датчика уровня жидкости, если он установлен);
- вынимаются шланги;
- откручиваются крепежные болты;
- сливается вода;
- достается бачок и на его место устанавливается новый (в порядке, противоположном снятию).
4. Протекают шланги
Когда место течи находится близко к одному из концов элемента, то можно просто отрезать протекающую часть и вернуть шланг на место. Но если длины не хватает, то остается только замена.
5. Патрубок «соскочил» или пережат чем-то (например, капотом)
В таких случаях решить проблему легко — установить шланг на место или убрать то, что на него давит.
6. Забиты форсунки (через них вода распрыскивается на стекло)
Обычно поломке предшествует постепенное уменьшение подачи жидкости вплоть до полного прекращения. Чтобы наверняка убедиться в загрязнении форсунок, необходимо отсоединить шланг от них, затем включить рычаг омывателя. Если вода пошла из трубки, то проблема в форсунках. Восстановить подачу жидкости можно попробовать любым из следующих способов:
- Залить в бачок раствор из очищенной воды хлора и уксуса (пропорции 1:1), потом нажать на рычаг омывания. Подождать несколько часов и попробовать запустить омыватель снова. Вода пошла? Слейте раствор и замените на омывающую жидкость. Если нет, то процедуру надо повторить.
- Демонтировать форсунки: — отсоединяются шланги; — отверткой открываются защелки.
Далее снятые элементы нужно промыть или заменить на новые.
Примечание! Эксперты Моторпейдж считают, что не стоит в омывателях использовать обычную водопроводную воду. Во-первых, при движении транспортного средства она не очень эффективно очищает автостекло от дорожных взвесей. А во-вторых, такая жидкость может содержать твердые мелкие частички, которыми дворники расцарапают стекло.
7. Не работают моторчики (находятся на расширительном бачке, имеют цилиндрическую форму)
Важно проверить, подается ли на данные элементы электроэнергия. Для этого сначала отсоединяются провода от моторчиков, потом осматриваются клеммы
При наличии следов ржавчины или окисления контакты зачищаются. После включается омыватель. Вода все равно не подается? Значит, пришло время заменить моторчик.
Примечание! Если все перечисленные способы ремонта не помогают решить проблему, то для диагностики и устранения неисправности необходимо обратиться к специалистам.
Источник

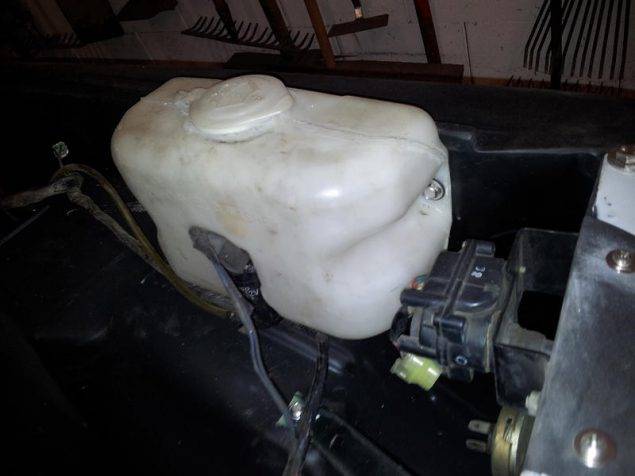

Бачок омывателя ВАЗ 2110 фото
Без стеклоомывателя сегодня автомобиль немыслим, уж больно мы привыкли, что по первому нашему требованию из форсунок брызгает омывающая жидкость, а ей вслед дворники смывают дорожную пыль и жалкие остатки насекомых, ударяющихся о лобовое стекло. Но что делать, если вдруг мотор омывателя ВАЗ 2110 отказывается выполнять свои функции? Если насос не работает, то о чистоте стекла приходится забыть, или мыть его по старинке, вручную с помощью воды и тряпки. Устройство омывателя
Механические причины отказа прибора
Условно причины, из-за которых стеклоомыватель отказывает, можно разделить на механические и электрические. Но чаще всего они довольно просты, иногда их можно даже распознать на звук, или произвести простую проверку.
Первыми рассмотрим причины механические:
- Вполне вероятно, что сетка стаканчика, которой оснащен бачок омывателя ВАЗ 2110, забит грязью или другими отложениями, из-за чего насос не может прокачать жидкость. Здесь, скорее всего, придется снимать бачок, а там уже смотреть – нужна стакану с сеточкой замена, или простое промывание;
- Вместо специальной жидкости незамерзайки в летнее время залили обычную воду, а перед наступлением холодов, даже залив нормальный стеклоомыватель, забыли из шлангов выгнать воду. Она замерзла, соответственно, омывание лобового стекла стало невозможным. Выход – прогреть машину, с закрытым капотом оставить ее в теплом гараже и подождать, пока вода не растает, тогда насос сможет ее прогнать;
- При вышеописанной ситуации или при других сильных нагрузках может провернуться вал двигателя стеклоомывателя. При этом слышится гул от моторчика, но насос ничего на стекла не подает. Если такое произошло, то поможет только замена механизма;
- Шланг всего лишь соскочил, и жидкость идет не через форсунки, а где-то мимо них;
- Шланг, идущий на форсунки, пережат;
- Форсунки (штуцера) забились отложениями или грязью. Чтобы это проверить достаточно снять шланг с форсунки и посмотреть, идет ли жидкость. Поможет замена форсунок.
Причина отказа из-за электрики
Электрические причины могут быть следующими:
- Возможно, сгорел предохранитель. Он находится в блоке предохранителей;
- Проверьте выводы, которыми оснащен мотор омывателя ВАЗ 2110, вполне возможно, что они окислились. Бывает, что клеммы и вовсе отвалились;
- Не работает выключатель стеклоомывателя, находящийся на руле. Его работоспособность нетрудно проверить мультиметром;
- Неисправна проводка. Возможно, нужна замена проводов;
- Не работает реле стеклоомывателя. Лучшее лечение – также замена.

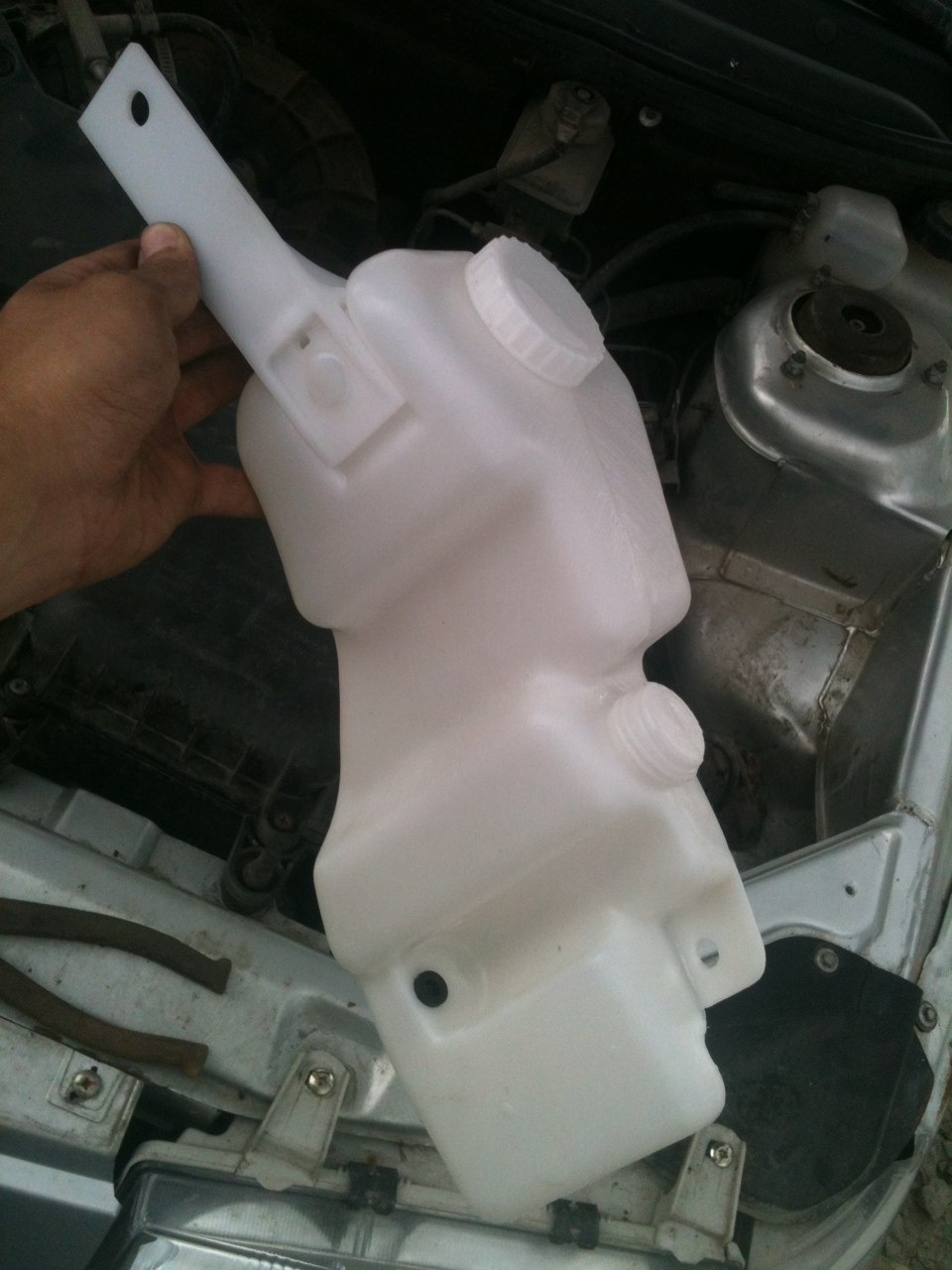

Снимаем бачок
Для снятия бачка омывателя лобового стекла нужно произвести такие действия:
- Отсоединить минусовую клемму от АКБ;
- От датчика уровня жидкости отсоединить колодку;
- От электромоторчика насоса стеклоомывателя отсоединить колодки. При повторной сборке запомните, что к плюсовой клемме подсоединена колодка, имеющая розовый провод, к минусовой – с черными проводами;
- Если бачок заполнен, нужно открутить его пробку и вынуть стаканчик с сеткой-фильтром;
- Открутить гайку крепления и болт. Не упустите из виду, что под головку болта, крепящего бачок стеклоомывателя лобового стекла установлена шайба;
- Снять бачок со шпилек, приподняв его;
- Если в нем есть жидкость, прикройте отверстие, и отсоедините от штуцера шланг;
- Жидкость эта пригодна для повторного использования, поэтому целесообразно слить ее в чистую посуду.
Проверка моторчика
Если в стеклоомывателе есть жидкость, но она не поступает из форсунок, необходимо проверить, работает ли электромоторчик насоса. При его исправности – проверить предохранитель, а также проводку, для чего, после обесточивания АКБ и отсоединения колодок от моторчика насоса (как описано выше), нужно клеммы мотора насоса подсоединить напрямую к клеммам АКБ, соблюдая полярность.Если насос по-прежнему не работает, ему необходима замена, которая обычно производится в сборе с моторчиком.
Чтобы произвести замену, также необходимо вначале снять бачок омывателя лобового стекла, и аккуратно поддеть насос отверткой, после чего вынуть его.Новый насос установить просто, только перед этим весьма желательно заменить его резиновый уплотнитель.
Тонкости ремонта омывателя стекла
Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.
Как устранить основные дефекты своими руками:
- Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
- Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
- Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.
Внимание:
Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.
Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.
Проверка насоса
Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.
Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.
Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.
Проверяем предохранитель омывателя лобового стекла
Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды)
Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».
При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.
Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.
Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.
Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).
Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

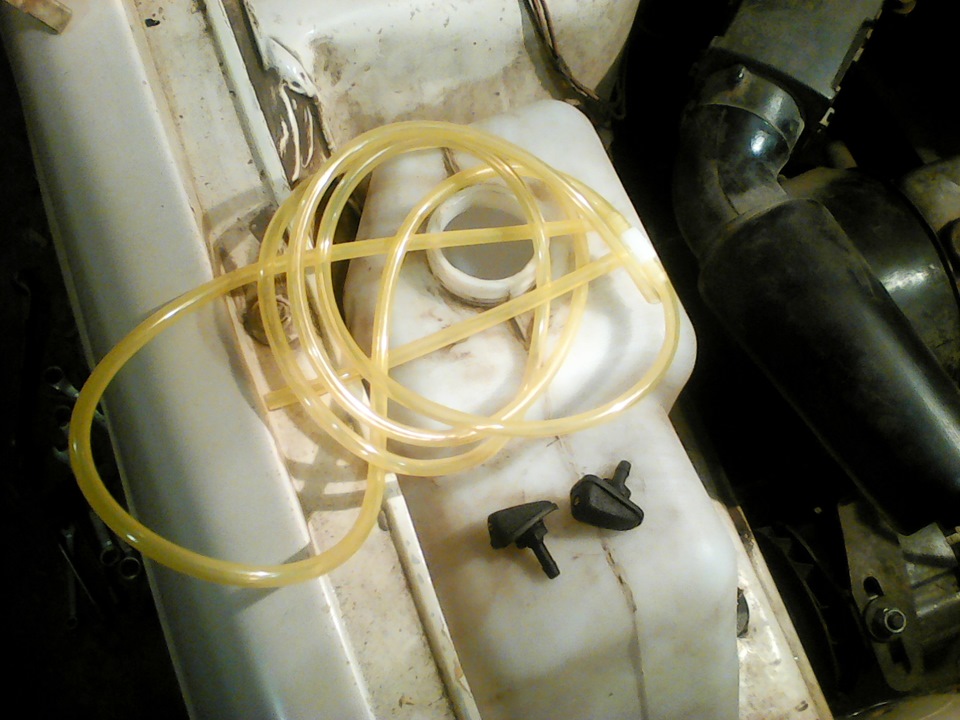

Проверка трубок и форсунок
Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.
Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.
Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.
Видео — как можно почистить форсунки омывателя лобового стекла:
