Установка розетки на 12В

Советы и рекомендации

Старайтесь избегать перегрузок в электрической сети машины — это может привести к воспламенению проводки.

Проверяйте качество электрических соединений в салоне машины и в прицепе.

При появлении болтающихся проводов прикрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

Перед каждым сезоном проверять качество электрических соединений.

Для подключения розетки фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Провод должен иметь двойной слой изоляции.

Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом

Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.

Внешние световые приборы и световозвращатели не должны быть загрязнены.

После подключения прицепа и проверки работоспособности светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами – то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

Распиновка 7 контактной розетки прицепа Евро и РФ

Поворотник левой стороны.
Лампа заднего хода.
Земля.
Поворотник правой стороны.
Подсветка номера и правый габаритный фонарь.
Лампы стоп-сигнала.
Правый габаритный фонарь.

Распиновка 7 контактной розетки прицепа США

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

Схема распиновка 13 контактной розетки

Поворотник левой стороны.
Задний противотуманный фонарь.
Земля для клемм с 1 по 8.
Поворотник правой стороны.
Левая сторона габаритов и подсветки номера.
Лампа стоп-сигнала.
Правая сторона габаритов и подсветки номера.
Лампа заднего хода.
Постоянное напряжение 12 вольт 35 ампер.
Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
Земля для клеммы.
Сигнальный провод.
Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Дополнительный прикуриватель в калину

Прикуриватель – неотъемлемый атрибут любой машины. Нередко возникает необходимость в дополнительном прикуривателе, расположенном в багажнике или на панели, рядом с основным. Через разветвитель вы сможете подключить к одному прикуривателю до 3 различных устройств. Дополнительный прикуриватель подключают напрямую к аккумулятору. Прочитав статью, вы узнаете, как подключить прикуриватель в машине правильно, не навредив своему автомобилю.

Как работает прикуриватель

Автомобильный прикуриватель, это два устройства – нагревательный элемент и разъем (штекер) в удобном корпусе. Он может быть напрямую подключен к аккумулятору, поэтому устройство работает, даже если выключен замок зажигания. Помимо основного предназначения штекер часто используют в качестве розетки на 12/24 вольта, к которой подключают разветвитель, обеспечивающий питание ноутбука, телефона или других устройств. К нему также подключают разветвитель, благодаря чему можно одновременно заряжать ноутбук, телефон или использовать видеорегистратор. Разветвитель или блоки питания этих устройств вставляют в штекер, который обеспечивает надежное соединение с контактами розетки прикуривателя.

Что понадобится для врезки прикуривателя

Если вы решили установить дополнительный прикуриватель, то вам потребуются следующие инструменты:

дрель;
набор сверл по металлу;
коронка по металлу, диаметр которой соответствует выбранному прикуривателю;
круглый и плоский напильники;
паяльник;
припой;
канифоль;
пассатижи;
бокорезы;
набор отверток;
термоусадочная трубка;
выключатель;
предохранитель;
провод;
обычный кабельный разветвитель (220 вольт) из хозяйственного магазина

Виды

Новую розетку выбирают по ряду важных технических параметров.

Тип установки

Есть два варианта:

врезные: устанавливаются в высверленное коронкой отверстие;
накладные: прикручиваются поверх стены саморезами.

Врезные в сочетании со скрытой проводкой (кабели прячутся в борозды и заделываются раствором) устанавливают в жилых и прочих помещениях с высокими требованиями к эстетике.

Накладные с проложенной открытым способом проводкой применяют в гаражах, дачных домиках и т.п. — их проще устанавливать.

Наличие контакта заземления

Заземление бытовых электроприборов желательно, поскольку оно защищает пользователя от электротравмы. Но реализовать его можно только в домах с системой заземления, организованной по новым стандартам (тип TN-C-S).

В старых домах с системой TN-C заземление к розеткам не подключают, соответственно, следует приобретать изделие без третьего контакта.

Даже если в доме имеется современная система заземления TN-C-S, не стоит торопиться с покупкой розетки с заземляющим контактом. Поскольку новую точку решено запитать от существующей розетки, сначала требуется убедиться, что к той подведен 3-жильный провод.

Если же она подключена 2-жильным, то даже при наличии на ней заземляющего контакта покупать розетку с заземлением нет смысла.

Диаметр гнезд

Есть два типа розеток:

советского образца;
евророзетки: с гнездами увеличенного диаметра.

Выбор розетки зависит от типа вилки на электроприборе. Ошибка не критична: существуют переходники для включения вилок советского образца в евророзетки и наоборот.

Тип клемм

Этим определяется качество и надежность контакта в розетке. При плохом контакте провод сильно греется, что может привести к его отгоранию или пожару.

Розетки оснащают клеммами трех типов:

плоско пружинные. Наиболее надежная разновидность;
винтовые с прижимной пластиной. Для фиксации провода в клемме затягивают винт, упирающийся в пластину из меди. Клеммы — плоско пружинным, в надежности уступают, но вполне приемлемы;
винтовые без прижимной пластины. Вариант, где жилы просто прижимают винтом, — наихудший, приобретать такую розетку не рекомендуется.

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.

Три режима работы автомобильных инверторов

Режим запуска — в данном режиме устройство быстро отдает максимальную мощность, чтобы «завести» что-то требовательное. В данном режиме преобразователь не сможет работать длительное время.

Обычный режим — в данном режиме инвертор поддерживает свою обычную мощность сколько потребуется.

Режим перегрузки — особо мощный режим. В данном режиме устройство может работать до получаса и выдавать мощность, превышающую заявленную в 1,5 раза.

Любой квалифицированный специалист подтвердит, что ни одно устройство не сможет долго функционировать на пределе возможностей. То же касается и инверторов – если вы не хотите, чтобы устройство вышло из строя, старайтесь использовать его в обычном режиме и не перегружайте слишком часто.

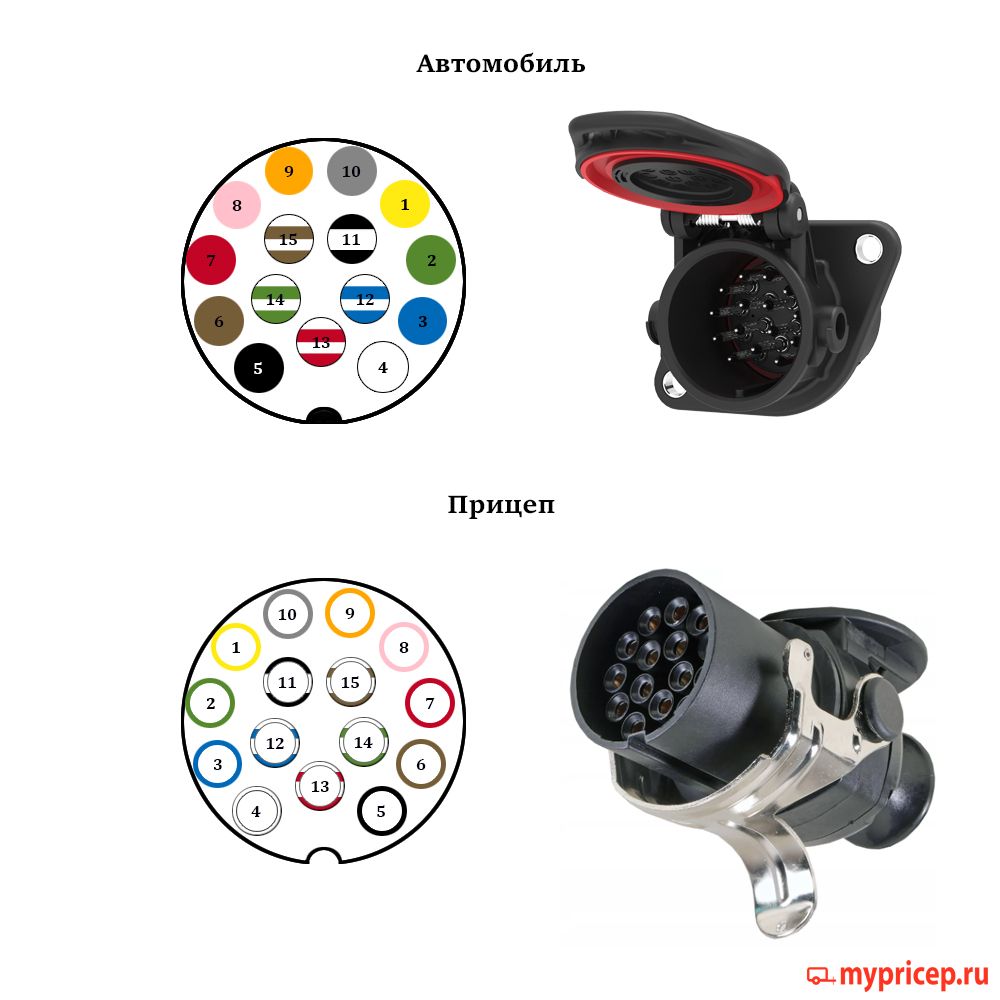

Распиновка 15-контактного разъема (ISO 12098)

Этот разъем присутствует на новых большегрузных коммерческих грузовиках и прицепах, соответствующих стандарту ISO, и предназначен для замены комбинации разъемов в соответствии со стандартами ISO 1185 и ISO 3731. 15-контактный разъем не предназначен для замены разъема ISO 7638.

№ контакта	Код	Цвет проводов	Сигнал	Сечение провода (мм²)
1	L	Желтый	Левый поворот	1.5
2	R	Зеленый	Правый поворот	1.5
3		Голубой	Противотуманный фонарь	1.5
4	31	Белый	Земля (−) для контактов 1-3 и 5-12	2.5
5	58L	Черный	Габаритные огни и фонарь номерного знака с левой стороны	1.5
6	58R	Коричневый	Габаритные огни и фонарь номерного знака с правой стороны	1.5
7	54	Красный	Стоп-сигналы	1.5
8		Розовый	Лампы заднего хода	1.5
9	30	Оранжевый	+24В постоянный	2.5
10		Серый	Индикатор износа тормозов	1.5
11		Черно-белый	Индикация включенного стояночного тормоза из-за потери давления воздуха	1.5
12		Бело-голубой	Подъем оси	1.5
13	31	Красно-белый	Земля (−) для контактов 14 и 15	2.5
14		Бело-зеленый	CAN H, не для EBS или ABS	1.5
15		Бело-коричневый	CAN L, не для EBS или ABS	1.5

Для соединителя существует следующая дополнительная информация:

1. Контакты 5 и 6 не должны соединяться в прицепе, чтобы избежать проблем в автомобилях с отдельными цепями для левой и правой стороны.

2. Опознавательные лампы должны быть подключены либо к контакту 5, либо к контакту 6, а не к обоим.

3. EBS и ABS подключаются через разъем ISO 7638.

Проблема – розетка не держится, болтается и вываливается из стены

Установочные коробки, которые использовались раньше (условно говоря, советские), не подходят для всех новых розеток. Прежде всего из-за крепления. В розетке есть лапки с острыми кончиками-царапками, которые раздвигаются в стороны. В результате эти распорные лапки должны упереться в края коробки, и розетка будет закреплена.

Но этого точно не достаточно, так как свежезаменённая розетка вылезет со всеми внутренностями после нескольких включений-выключений утюга. Поскольку часто лапки не достают до подрозетника, или плохо держат.

Встречаются советы, что для более надежного монтажа нужно лапки сильнее разогнуть, или что-нибудь подложить под них. Например, кусочки наждачки, резины, и др. Но это лишь временная мера, и при таком дополнительном крепеже со временем всё равно конструкция расшатается, и розетка может вырваться из подрозетника.

Конечно, нужно следовать простому правилу по выниманию вилки из розетки – второй рукой обязательно придерживать корпус розетки. Но стоит раз этому правилу не последовать (например, если это ребенок), и всё – см. первую фотографию, розетка не держится в коробке.

И ещё. Некоторые новые розетки не входят в старые подрозетники по глубине. Даже если использовать розетку без заземления.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
экономичностью – потребуется минимум монтажных траншей и отверстий;
простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
скоростью разметки поверхности за счет одинаковых размеров изделий;
возможностью одновременного управления источниками света и включения электроприборов.

Разновидности изделий

Накладная розетка

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

внутренние – подойдут, если в квартире скрытый тип проводки;
внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Определяем фазу, ноль и заземление

Для человека, который не разбирается в электрике, тяжело понять, какой из трех проводов нужно подключить к розетке, а прикреплять контакты наугад чревато неприятными последствиями. Однако на самом деле это достаточно простая задача, которую мы поможем решить.

В первую очередь не мешало бы рассказать теорию кратко и упрощенно. Вся система электропроводки, от которой питаются квартиры и жилые дома, у нас трехфазная.

Обычно между двумя фазами напряжение равно 380 вольт, и это является линейным напряжением. Но у нас в розетках все-таки 220 вольт, почему? Для этого нужен нулевой провод. Взяв одну фазу с нулевым проводом, между фазами окажется разность потенциалов 220 вольт, что является фазным напряжением.

Если сказать совсем просто, то каждая квартира имеет один ноль и одну фазу.

Определение фазы индикаторной отверткой

Данный метод уместен только в том случае, если у Вас для розетки предусмотрены только два провода.

1. Для начала нужно обесточить квартиру (дом), отключив автоматические выключатели в щитовой.

2. Очищенные от изоляции провода разводим друг от друга, чтобы они не соприкасались, что поможет исключить замыкание.

3. Теперь обратно включаем автоматические выключатели, тем самым подавая ток на нашу проводку.

4. Сейчас непосредственно определяем фазный провод. Взяв индикаторную отвертку за маленькую металлическую часть рукоятки, рабочей (также металлической) частью касаемся провода.

Загоревшаяся лампочка в отвертке означает, что это фазный провод, а если лампочка не горит, то значит такой провод нулевой.

Определение фазы мультиметром

Однако при имеющихся трех проводах для розетки только индикаторная отвертка не подходит. Для этого нужен прибор мультиметр, с помощью которого мы можем определить, где заземление, ноль и фаза.

Где фазный провод мы уже узнали при помощи индикаторной отвертки. Но фазу можно определить и без индикаторной отвертки посредством мультиметра. Для этого нужно на мультиметре выбрать измерения диапазона 220 вольт и выше и подключить два щупа в гнезда “V” и “COM”.

Берем щуп, подключенный к гнезду “V”, и прикладываем его поочередно к трем имеющимся проводам. При касании к фазе прибор покажет 8-15 вольт, а при прикосновении к нулю или заземлению мультиметр вообще не отреагирует.

1. Берем мультиметр и переключаем его в диапазон измерения напряжения, равного 220 вольт или выше.

2. Одним щупом мультиметра зажимаем фазу (а где именно этот провод мы уже знаем), а другим один из оставшихся двух проводов.

3. Наблюдаем и запоминаем значение, которое сейчас показывает наш мультиметр.

4. Теперь, оставляя один щуп на фазе, другим зажимаем третий провод и тоже фиксируем значение, которое показал измерительный прибор.

Если мы касаемся одновременно ноль и фазу, то мультиметр показывает напряжение электросети 220 вольт (небольшой разбег допустим). А если мы касаемся заземления и фазы, то значение должно быть меньше предыдущего.

Представляем розетку 12В

Несмотря на то, что изначально они не были предназначены для питания аксессуаров, автомобильные зажигалки предоставили возможность, которую просто нельзя было упустить. Поскольку фактически более легкая часть была съемной, когда версия катушки и катушки вышла из употребления, сама розетка обеспечивала легкий доступ к питанию и заземлению.

Этот легкий доступ к источнику питания и заземлению позволил разработать штепсельную вилку, которая могла бы вставляться и удаляться без необходимости постоянного подключения аксессуара к электрической системе автомобиля.

Спецификация ANSI / SAE J563 была разработана для обеспечения совместимости между розетками прикуривателя и 12-вольтовыми штепсельными вилками разных производителей. Согласно спецификации, цилиндрическая часть розетки 12 В должна быть подключена к отрицательному полюсу аккумулятора, который заземлен в большинстве автомобильных систем, а центральная точка контакта подключена к положительному полюсу аккумулятора.

Благодаря внедрению стандарта ANSI / SAW третьи стороны смогли разработать и внедрить широкий спектр устройств — от шинных насосов до фенов — которые были рассчитаны на питание от гнезд прикуривателя.

Подключение своими руками

Материалы для подключения розетки фаркопа

Корпус розетки фаркопа с крышкой и резиновым уплотнительным кольцом (обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах).
Качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2 и провод сечением 2,5 мм2 для массы.
Полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов — 2–3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.

Из инструментов:

набор ключей;
хорошая шлицевая и крестообразная отвертки;
пассатижи;
термоусадочная трубка;
кусачки;
нож;
паяльник на 40 Вт.

Как подключить

Открываем багажник и убираем коврик. Снимаем внутреннюю облицовку заднего борта, если таковая имеется. Получаем доступ к тыльной стороне задних фонарей машины.

Зачищаем небольшие участки на проводах указателей поворотов, габаритов и стопов.
Надеваем на провода термоусадочную трубку.
Припаиваем к ним наши новые провода и хорошо изолируем соединение.

Совет: хорошим вариантом будет подключать не напрямую, а использовать соединительные колодки. Лучше использовать модель с гнездами для предохранителей.

Привинчиваем на кузов провод массы.
Теперь собираем провода в аккуратный жгут, укладываем его в гофру и ищем в дне багажника технологическое отверстие с резиновой заглушкой в месте, где вывод жгута будет наиболее удобным.
Прорезаем отверстие в заглушке так, чтобы гофра протаскивалась через него с некоторым натягом.
Выводим кабель под машину и прокладываем его к розетке фаркопа. Крепим при необходимости кабельными стяжками.
Осталось только обрезать запас с проводов, прикрутить провода к колодке по схеме.

Возможные проблемы

Простой: установка в поворотники прицепа светодиодных ламп. В связи с тем, что ток диоды берут незначительный, реле вернется к штатному режиму работы.
Сложный: используем нормально разомкнутые реле, установив их удерживающие обмотки параллельно лампам поворотников. Прокладываем плюсовой провод в багажник и подключаем его к входным контактам реле. А с выходов ведем провод к розетке на фаркопе.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Как поставить розетку в машину. Выбираем инвертор

Лето — сезон отпусков, покатушек на море и в лес, время невероятных историй и безумных приключений. Уже предвкушаешь, когда начальник отпустит тебя на отдых, чтобы прыгнуть в любимый таз и отправиться исследовать места, где не ступала нога человека?

Не забудь обзавестись розеткой в машине, чтобы заряжать все свои гаджеты хоть на пляже! Странно, но многие не знают, что в автомобиль ее очень просто добавить, и сегодня мы поговорим об этом.

В работе над этим материалом мне помогал автомобильный мастер с золотыми руками Богдан Д., дружно скажем ему спасибо, разложил все нюансы по полочкам.

Выбираем правильно место размещения

После того, как вы выбрали из имеющегося ассортимента нужную вам розетку, необходимо подобрать место ее установки. Помните, что правильно подобранное место размещения позволит вам эксплуатировать изделие на всем протяжении срока, установленного производителями. А вот размещение в неподходящем месте может в ближайшие сроки свести на нет все преимущества данного типа устройств. При определении места размещения розеток уличного типа нужно руководствоваться следующими требованиями:

устройства необходимо размещать под козырьком. Его роль может выполнять как выступ крыши, так навес над крыльцом;
монтаж прибором рекомендует производить в защитных боксах или электрощитках;
должна быть правильно выбрана высота розетки. Так вы сможете избежать чрезмерного залива устройства или его подтопления.

Вариант размещения уличной розетки

Даже несмотря на высокую степень защиты изделия от влаги, длительный и постоянный ее залив все равно может привести к протеканию герметичных элементов и, как результату, выходу розетки из строя. Поэтому, чтобы обезопасить себя и своих близких от риска получить электротравму, выбор места локализации данного устройства должен осуществляться по всем правилам, с учетом всех предписаний.

Установка розеток в гипсокартоне: хитрости технологии

Строители используют два разных способа применения гипсокартонных листов при ремонте квартиры для:

окончательного выравнивания поверхностей и создания идеально ровных плоскостей;
изготовления перегородок и стен.

В первом случае лист наклеивают вплотную на базовую плоскость, а сразу за ним располагается бетон, кирпич или другой материал.

Во втором варианте за листом создана пустая полость, позволяющая размещать в ней скрытые магистрали и электромонтажные изделия.

Эти два фактора определяют то, как должна быть выполнена установка розеток в гипсокартоне.

При плотном расположении листа на стене в последнем прорезают отверстие под подрозетник и углубляют его перфоратором. Дальнейшая работа выполняется по вышеописанной технологии для бетона.

Ниже я рассказываю, как следует просто и быстро смонтировать розетку в лист гипсокартона, когда за ним нет посторонних предметов, мешающих ее установке.

В конструкции подрозетника имеется две пары винтов:

Одна пара крепит розеточный механизм в установленном пластиковом корпусе.
Вторая — фиксирует подрозетник передвижными лапками на листе гипсокартона.

Технология установки: способ №1

Используем коронку для прорезания круглых отверстий с диаметром 68 мм. Они широко представлены продажей, имеются в наборе у большинства мастеров.

С помощью дрели или шуруповерта ею просверливается отверстие. Поскольку основу листа составляет очень мягкий материал: бумажная основа и спрессованный мел, то более качественное сверление происходит при вращении зубцов коронки против часовой стрелки — обратный реверс.

В подготовленное отверстие руками вставляют подрозетник и плотно заворачивают винты поджатия лапок.

Работа закончена. При таком способе монтажа верхняя плоскость подрозетника выступает над плоскостью гипсокартона на толщину ободка пластмассовой крышки порядка 1 мм.

Определённая часть розеточных механизмов скроет этот выступ своей декоративной крышкой. Но не все. Если сверху будут наклеиваться тонкие обои или стена подвергнута покраске, то станет заметен образовавшийся зазор.

От него поможет избавиться прием небольшого заглубления внутрь гипсокартона.

Способ №2: утопленный монтаж

Здесь дополнительно срезается кромка прилегающего картона на глубину верхнего слоя картона порядка одного миллиметра.

Самый простой вариант — использование обычного строительного ножа. Однако им надо работать аккуратно. Лезвие следует вести так, чтобы оно не углублялось далее 1 мм и не снимало слишком широкую кромку.

Большое повреждение верхнего картонного слоя ослабляет прочность кромок отверстия и со временем грубо установленная розетка вместе с подрозетником может провалиться внутрь стены.

Поэтому снятие фаски рекомендуется выполнять профессиональным инструментом. Однако он довольно дорог. Но есть выход: использование коронки для вырезания отверстий в плитке на 73 мм.

Ею делают начальную обработку поверхностного слоя, формируя фаску.

Углубление должно только пройти через бумагу на общую глубину не более 1 мм. А дальше по центру этого отверстия работают обычной коронкой на 68 миллиметров.

Теперь предлагаю сравнить качество этих трех способов монтажа подрозетников.

Слева под номером 1 — вариант крепления корпуса с выступом. №2 и 3 — утопленный кромки. Способ подрезания ножом показан второй картинкой, а обработка коронкой 73 мм — на третьей.

Как видите, последний способ отличается аккуратностью и профессиональной точностью.

Все три скрытых способа монтажа розеток в гипсокартон используют мастера в своей практике. Ваша задача: выбрать наиболее подходящий: определиться с предпочтениями дизайна или надежности крепления.

С вариантами монтажа одной розетки определились. Когда же надо разместить розеточный блок на подобной стене, то поступают аналогично.

Только предварительно придется прочертить его осевую линию строго по линии горизонта и на ней разметить центры отверстий на расстоянии 72мм друг от друга.

Подсветка на скутер своими руками

Тюнинг скутера может быть как внешний, так и внутренний (двигатель и т.д.), но мы затронем первый вариант, и в этой статье речь пойдет о подсветке на скутер как важнейшем элементе ночного тюнинга.

Любой скутерист, да и вообще владелец транспортного средства мечтает выделяться среди других, и часто люди прибегают к внешнему тюнингу, который показывает стиль хозяина. Если вы любитель поездить на скутере в темное время суток, рекомендуется установить подсветку в виде светодиодных лент. Помимо отличного внешнего вида ваш скутер станет более заметным на дороге, что гарантирует вам дополнительную безопасность. Но почему именно светодиодные ленты? Все просто, у них есть множество плюсов, ведь помимо небольшой цены и доступности (есть в каждом строительном или автомагазине), светодиодная лента имеет большой срок использования и простоту в установке.

Из 12 В делаем 220 вольт в авто, или как заряжать ноутбук в автомобиле (и не только)

Лето – пора отпусков, путешествий и вылазок в лес или на море. Кто из нас не мечтает в погожий летний денек выбраться из душного офиса, запрыгнуть в автомобиль и отправиться навстречу приключениям?

В поездках нередко возникает необходимость зарядить различные гаджеты, без которых многие уже не представляют свою жизнь. В таких случаях весьма пригодится розетка (автомобильный инвертор) в машине, установить которую совсем несложно.

Трудно найти второй настолько же полезный аксессуар для автомобиля, как преобразователь напряжения (инвертор). Вкратце, он добавляет розетку 220 В к любому автомобилю, позволяя подключать что угодно — от ноутбука до телевизора с плоским экраном.

Представьте себе телевизор (до 30 дюймов), который транслирует в прямом эфире матч прямо в салоне вашей машины. Либо подключите к розетке микроволновку и подогрейте себе что-нибудь вкусное.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Преимущества 12-вольтовой домашней проводки

Перечень основных достоинств проводки на постоянном токе, хотя и невелик, но очевиден и не требует дополнительного обоснования:

напряжение 12 В практически безопасно;
из цепей доставки электроэнергии до потребителя исключается преобразования вида тока в блоке питания электронных приборов.

Дополнительная сильная сторона сети на постоянном токе – потенциально ее более высокая надежность. Это определяется:

меньшим рабочим напряжением;
более простой структурой проводки и уменьшением количества как элементов, так и контактов.

При таких условиях остается найти 12-вольтовой проводке постоянного тока такое место приложения, которое даст общий результирующий эффект и за вменяемое время окупит вложения в новую разновидность бытовой инженерной системы.

Как правильно подключить розетку 12 вольт

Подключить розетку прикуривателя очень просто. Вначале нужно выбрать оптимальное место, где вы будете вырезать отверстие для нее. Наиболее оптимальным местом я считаю пластик по рулем, так как он менее подвержен погодным условиям, и не так мозолит глаза. Но есть у этой затеи и минус, вам надо будет тащить провод от аккумулятора, который обычно находится либо под поликом, либо возле «унитаза», вперед, под днищем скутера.

Розетка, установленная под сиденьем скутера

Есть и другой вариант, установить розетку в пластике, который расположен под сиденьем, параллельно вашим ногам, но тогда дополнительные светоприборы и навигационная техника, которые как правило устанавливаются спереди, будут тянуться своими проводами под вашими ногами.

Поэтому, ее следует устанавливать в том месте, которое в дальнейшем не будет создавать для вас неудобств при эксплуатации.

Схема установки розетки на скутере

Вам также понадобится дополнительный предохранитель с держателем, такой же как установлен у вас возле аккумулятора. Подключать розетку надо напрямую к аккумулятору, можно через дополнительный выключатель.

Разбираешься в технике? Есть что сказать? Напиши статью! Каждый может стать автором статей на scooter-remont.com. Напиши свое видение ремонта, эксплуатаци и обслуживания скутеров и мопедов. Материал будет опубликован на главной странице. Подробнее ТУТ.

Правила техники безопасности при установке

Все работы необходимо выполнять в соответствии с основными правилами техники безопасности. Это позволит избежать повреждений устройства и несчастных случаев

Важно соблюсти следующие требования:

Перед выполнением работ отключение электричества в помещении и разрыв цепи обязательны.
Пользоваться можно только специализированными приборами и инструментами с каучуковой или пластмассовой изоляцией.
Электропровод должен быть соответствующей длины. Применять слишком длинный небезопасно.
При необходимости соединения проводов лучшим вариантом крепления является спайка.

Следует избегать покупки дешевых изделий. Использование шлейфа при монтаже может снизить безопасность установки

Важно отследить состояние изоляции и при необходимости использовать пластиковые трубки для проводов. Провода и розетка должны соответствовать имеющейся мощности

Таким образом, для того, чтобы качественно и быстро осуществить монтаж тройной розетки, необходимо правильно подбирать механизмы и материалы, а также обеспечивать максимальную безопасность во время работы. При этом лучший вариант установки — три розетки со своими подрозетниками, скрепленными сплошной рамкой.
