Установка фаз газораспределения ч2 (по-колхозному — зажигания)
Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.
В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.
Правильная установка поршневых колец
Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.
Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.
Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.
На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.
Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.
Это интересно: Диагностика авто через ноутбук своими руками
Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.
Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.
Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.
Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.
Думаете, на этом все? Нет!
Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.
Начинаем с верхних поршневых колец.
Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).
Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.
Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.
Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.
Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.
А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?
Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).
Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть. Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят
Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.
Как результат, вы получите сгоревшие кольца и износ поршневой.
Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.
Признаки неисправности ЦПГ
Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы
Достаточно обратить внимание не следующие симптомы:
- слышится звон поршневых колец;
- скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
- быстрое опустошение бензобака из-за перерасхода топлива;
- в цилиндре/моторе слышны шумы, которых не было;
- на холостых оборотах транспортное средство неустойчиво работает;
- общее снижение мощности;
- внезапное отключение.
Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.
Старый поршень с признаками нагара
В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:
- наличие густого дыма чёрного/синего цвета;
- увеличение расхода масла;
- изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
- невозможность завести скутер с первого раза даже с холодным двигателем.
Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.
Подготовка
Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)
Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.
Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.
Слева направо: 61мм, 57мм
На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)
Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)
Как поменять поршневую на 4т скутере?
Мы будем описывать процесс постепенно шаг за шагом. Прежде всего необходимо снять пластик, который мешает нам добраться до двигателя.
Следующим шагом откручиваем и снимаем карбюратор (При этом не обязательно отсоединять все шланги с карбюратора, а достаточно отвести его в сторону).
Откручиваем глушитель в месте его крепления с головкой цилиндра и в месте крепления с картером двигателя (2 длинных болта). Теперь снимаем глушитель.
Следующим шагом необходимо отвентить пластиковую крышку головки цилиндра. (2 половинки соединённые двумя шурупами) После этого снимаем крышку головки цилиндра, открутив 4 болта. Откручиваем регулятор натяжения цепи, который находится возле карбюратора.
Далее необходимо открутить 4 гайки крепления головки цилиндра, после чего мы сможем снять головку цилиндра. Когда мы сняли регулятор натяжения цепи, мы освободили цепь и легко можем её снять (после того как мы сняли цепь с распредвала необходимо её зафиксировать, например проволкой, чтобы она не упала в картер двигателя)
На этом фото головка ещё не снята, а снят лишь распредвал и цепь зафиксирована. Следующим шагом снимаем цилиндр со шпилек. Если с этим возникнут проблемы, то можно слегка подстучать деревянной частью молотка со всех сторон цилиндра.
Ставим поршень в положение верхней мертвой точки (наивысшее положение положение поршня, ориентируемся при этом по меткам на роторе генератора.) Необходимо следить за тем, чтобы цепь не слетела с ведущей звёздочки, чтобы не возиться с её установкой в обратное положение. Возьмите чистую тряпку и закройте отверстие картера двигателя, чтобы в него не попал различный мусор. Снимите стопорные кольца с поршняи освободите тем самым палец (тут можно воспользоваться круглогубцами или маленькими плоскогубцами.) Извлекаем палец с помощью небольшого деревянного брусочка (стараемся при этом не создавать нагрузки на шатун коленвала). На этом процесс снятия старой цпг завершён.
Как правильно обкатывать скутер
Если у вас новый скутер, а также если вы установили новую цилиндро-поршневую группу, либо просто поршень, либо заменили поршневые кольца, необходимо обязательно провести обкатку. Эта процедура требуется для того чтобы движущиеся поверхности притёрлись друг к другу. Тогда поршневая группа прослужит максимально долго – несколько тысяч километров.
В Интернете на многих сайтах описана правильная методика обкатки, которой следовал и я после того, как заменил ЦПГ.
Вот инструкция, которой нужно придерживаться:
- Поскольку главная задача обкатки – минимизировать трение на деталях, при обкатке нужно использовать самое качественное масло, которое вам доступно. И лучше всего – синтетическое, так как оно обладает большей текучестью и лучше ведёт себя при перегреве.
- Необходимо использовать качественный бензин, лучше 95-й, так как он обладает большей детонационной стойкостью. Ведь поршень, пока не притрутся поверхности, будет работать при повышенной температуре. Из этого же правила следует, что никакие присадки в топливо добавлять нельзя.
- В бензобак нужно дополнительно налить такого же масла, как находящееся в маслобаке. Пропорция – 1:50, т.е. на 1 литр бензина следует добавить 20 мл масла. Чтобы масло растворилось, нужно подождать примерно час. Скутер будет дымить сильнее обычного, так и должно быть.
- Во время обкатки нельзя резко газовать, нельзя выкручивать ручку газа более, чем на 2/3.
- Категорически не рекомендуется излишне нагружать скутер пассажиром.
- Первые 300 км не следует разгоняться более 40 км/ч. Потом можно увеличить скорость до 50 км/ч.
- Продолжительность обкатки при замене колец – 150-200 км, при замене поршневой группы – 500 км, а новый скутер обкатывается 1000 км. Когда вы пройдёте соответствующую цифру, можно постепенно увеличивать нагрузку до максимальной.
- Первый запуск после замены ЦПГ или колец нужно производить следующим образом. Завести двигатель, дать ему поработать 5 минут, затем выключить на 10-15 минут для остывания. Затем завести на 10 минут, и снова заглушить на 10-15 минут. После этого дать поработать 20 минут, остудить – и теперь скутер готов к езде с нагрузкой.
- По завершении обкатки рекомендуется заменить свечу.
В дополнение к перечисленному добавлю, что лично я первые 100 км ездил со скоростью 30 км/ч, а потом увеличил её до 40 км/ч. Кратковременные превышения скорости не страшны, двигатель всё равно не успеет перегреться за несколько секунд. И конечно, лучше проводить обкатку при прохладной температуре, а не июльским полуднем.
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено
Установка натяжителя цепи ГРМ
Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.
Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.
Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.
После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.
Как поставить поршень на скутер?
Этим вопросом интересуются тысячи людей, которые сталкиваются с проблемой – замены поршня на скутере или целой поршневой группы. Всем известно, что поршень играет важную роль в двигателе, поэтому от его технического состояния зависит резвость Вашего двухколесного друга. В этой статье мы постараемся дать подробную информацию о том, как правильно поставить поршень, а также наглядно покажем несколько видов поршней с различными метками и обозначениями.
Просматривая множество форумов, можно увидеть темы, где люди устанавливают поршень на скутер «как попало», в результате запуска двигателя у них ломаются поршневые кольца, или гнутся клапана на четырехтактных двигателях. Чтобы не попасть в такую ситуацию, прежде чем ставить поршень в двигатель — необходимо вначале осмотреть сам поршень и разобраться какие на нем имеются надписи или обозначения.
Метки на поршне четырехтактного (4Т) скутера.Независимо от объема двигателя, будь это 50 или 150 куб. четырехтактный скутер – на поршнях имеется метка IN , которая означает ВХОД (ВПУСК) .
Именно этой меткой поршень должен быть установлен к впускному коллектору.
Метки на поршне двухтактного (2Т) скутера.На двухтактных скутерах существует несколько обозначений (меток), т.е. на каждой модели скутера – поршень маркируется индивидуально. Также обстоят дела и с производителями поршней, одни могут наносить надписи на поршень, а другие просто стрелку. Ниже разберем самые распространенные обозначения на поршнях.
Например, на поршне скутера Honda Dio присутствует надпись EX , которая обозначает ВЫПУСК (ВЫХЛОП) . Именно этой меткой поршень должен быть установлен к ВЫПУСКНОМУ окну на цилиндре.
Далее рассмотрим пример метки на скутере Yamaha Jog. Это как раз тот случай, где на поршне нанесена СТРЕЛКА . Именно этой стрелкой поршень устанавливается тоже к ВЫПУСКНОМУ окну на цилиндре.
Перейдем к следующему примеру – метка на поршне скутера Suzuki AD-50. Тут тоже все просто, как и в предыдущем примере – поршень имеет СТРЕЛКУ , которая указывает на ВЫПУСК . Т.е. по аналогии с предыдущим примером, поршень ставим этой стрелкой к ВЫПУСКНОМУ окну.
Подводя итоги статьи, выделим немаловажное уточнение, а именно по поводу меток на двухтактных поршнях. К сожалению не все производители поршней придерживаются единого стандарта маркировки, поэтому можно встретить двухтактный поршень, на котором будет метка IN, в таком случае это уже будет означать ВПУСК. Т.е
в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну
Т.е. в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну.
Чтобы быть точно уверенным в правильности установке поршня, необходимо взять поршень и вставить его в цилиндр, ориентируясь на описание по меткам. Необходимо посмотреть не находятся ли замки поршневых колец напротив выпускного окна. Если замков не видно в выпускном окне (при перемещении поршня), то поршень установлен правильно.
Инструкция как правильно поставить поршень на скутер самостоятельно?
В ходе эксплуатации скутера, возникают различные поломки
При этом совсем неважно кто производитель (Япония или Китай). Отличие в том, что один транспорт раньше выходит из строя, а другой с течением времени
Неполадки могут возникать с проводкой, двигателем, ходовой частью. Но, как правило, практически все сталкиваются с заменой ЦПГ. Это сокращение подразумевает термин «цилиндро-поршневая-группа» или как принято говорить в народе «поршневая». Забегая наперед необходимо сказать, что замена поршневой, поршня и колец в отдельности не такая сложная задача, как может показаться на первый взгляд. Стоит также знать, что процесс снятия и замены ЦПГ практически одинаковый на всех скутерах. Поэтому, в статье будет рассмотрены основные моменты. Забегая наперед напомним, что мощность ЦПГ может варьироваться. Рекомендуется устанавливать поршневую такой же мощности, аналогичной стандартной ЦПГ.
Подготовительные моменты
Перед тем как заменить поршень или кольца (ЦПГ в совокупности) нужно добраться до цилиндра. Для новичков, которые понятия не имеют, где находится этот элемент, подскажем. Глушитель как раз соединен болтовым соединением с цилиндром. В случае, если вы понятия не имеете как правильно поставить поршень на скутер 4т или 2т, то сначала нужно снять старую ЦПГ. Предстоящий ремонт можно разделить на следующие этапы:
- Снятие облицовки скутера (пластик);
- Отсоединение электрических проводов;
- Отсоединение шланг с маслом;
- Демонтаж двигателя;
- Снятие старого поршня, колец (ЦПГ в совокупности);
- Установка новых деталей;
- Монтаж двигателя, подсоединение проводов и шланг;
- Крепеж пластика.
Пластик складывают в стороне, чтобы не раздавить при неосторожности. Все болтики и винтики кладут в кучу, при необходимости сортируют по отдельности
Убедившись, что все шланги с бензином и маслом отсоединены, снимают двигатель. Необходимо понимать, что снятие двигателя отличается в зависимости от конструкционных особенностей модели скутера. Как только двигатель извлекся, можно приступать к снятию пластмассового кожуха, который защищает ЦПГ от внешних факторов. После чего снимают головку цилиндра. Она крепится на 4-х болтиках. Дабы не сорвать резьбу, все болты отвинчивают крест на крест.
Снимаем цилиндр и сразу же его осматриваем. Если повреждений нет, то его и дальше можно использовать. В то время как поршень, скорее всего не подлежит обратному использованию.
Как правильно поставить поршень на скутер

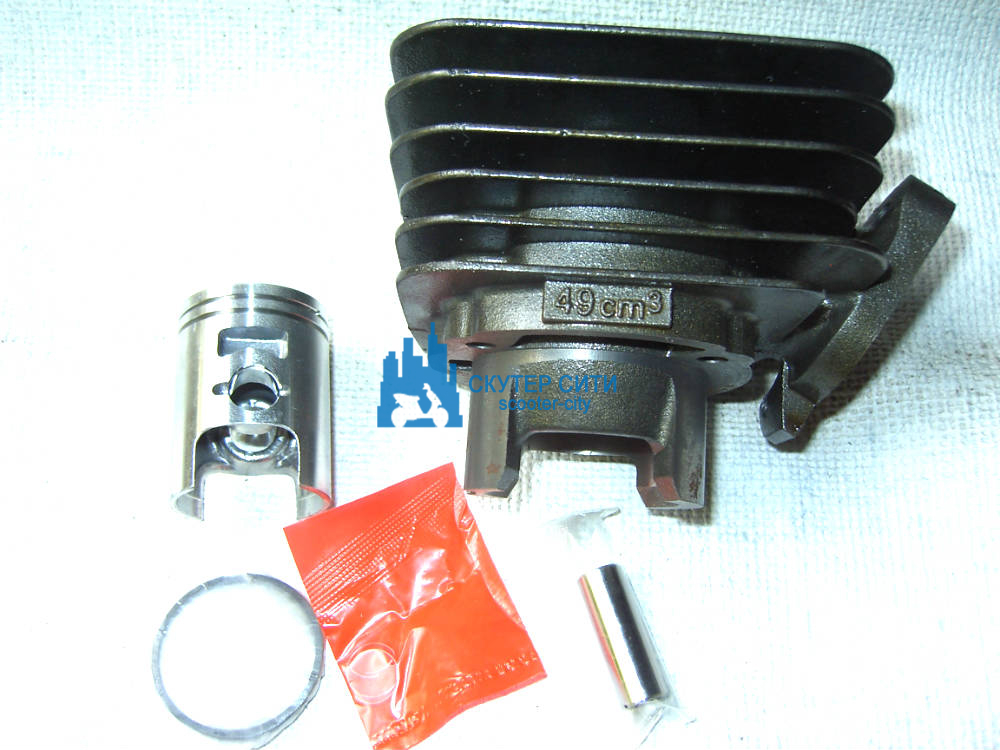

Новый поршень комплектуется пальцем, двумя стопорными кольцами и дополнительными кольцами. Если скутер 2-х тактный, то количество дополнительных колец-2. В 4-х тактных практически всегда устанавливается 3 кольца, одно из которых маслосъёмное. Рассмотрим установку поршня и колец на примере 2-х тактного скутера. Сначала два компрессионных кольца одевают на поршень, в специальные пазы. Далее так называемым «пальцем» соединяем поршень и коленвал, крепеж считается полноценным после установки 2-х стопорных колец с обеих сторон пальца. Кольца должны плотно «сидеть» в предназначенных отверстиях. Помните:стрелочка на поршне должна смотреть в низ, на пол. Выше описанные «процессы» не сложны, если разобраться. Лучше всего посмотреть обучающее видео или ознакомиться с инструкцией по техническому обслуживанию скутера. Тогда уж наверняка не возникнет вопросов на подобие «Как ставить кольца на поршень скутера».
Установка цилиндра
Этап заключительный и к нему нужно отнестись с осторожностью. Ведь при неправильном крепеже, малейшем зазоре необходимой компрессии не будет
В результате скутер не будет заводиться. Установите прокладку между двигателем и цилиндром, а также между цилиндром и его головкой. Головку зажимают болтовыми соединениями крест на крест. Проверить правильность выполненных работ легко. Для этого нужно произвести запуск двигателя. Если мотор работает без сбоев, все сделано верно. Также можно сделать несколько усилий кик-стартером, для чувства компрессии.
Как вы уже убились, ничего сложного нет. Установка колец на поршень скутера, замена ЦПГ в совокупности не требует особых знаний. Необходимы только детали, время и желание.
Фотоотчет: Установка поршневой на двухтакный двигатель скутера
Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…
Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.
Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.
Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».
Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).
Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.
Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера
Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.
После нанесения масла, разотрите его равномерно по поверхности деталей.
Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.
Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.
Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).
Вставляем второе стопорное кольцо.
Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.
Смазываем маслом кольца, старайтесь не накапать на прокладку.
Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.
При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.
Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.
При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.
После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.
Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.
После того, как кольца полностью зашли в цилиндр — можно снимать хомут.
Заталкиваем цилиндр до упора.
Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.
После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.
Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.
Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.
Установите головку цилиндра на место правильно ее ориентируя.
Накручиваем шайбы и гайки на шпильки.
Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.
После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…
Установка цилиндра
Этап заключительный и к нему нужно отнестись с осторожностью. Ведь при неправильном крепеже, малейшем зазоре необходимой компрессии не будет
В результате скутер не будет заводиться. Установите прокладку между двигателем и цилиндром, а также между цилиндром и его головкой. Головку зажимают болтовыми соединениями крест на крест. Проверить правильность выполненных работ легко. Для этого нужно произвести запуск двигателя. Если мотор работает без сбоев, все сделано верно. Также можно сделать несколько усилий кик-стартером, для чувства компрессии.
Как вы уже убились, ничего сложного нет. Установка колец на поршень скутера, замена ЦПГ в совокупности не требует особых знаний. Необходимы только детали, время и желание.
Шаг 7
На этом этапе хорошо заручиться помощью другого человека, который будет нажимать на кольца пальцами, пока мы медленно и плавно опускаем цилиндр. Когда все кольца уже вошли в полость цилиндра, мы можем сдвинуть цилиндр до тех пор, пока он не сядет на прокладку на шатунах двигателя. Если поршень и цилиндр установлены правильно, когда поршень находится в наивысшем положении (GMP – верхняя мертвая точка), он должен оставаться на расстоянии от 1 мм до нескольких мм свободного пространства для камеры сгорания (конкретное значение зависит от типа головки), и поршень должен свободно перемещаться в цилиндре.
Головка цилиндра двухтактного двигателя
Если головка нового цилиндра оснащена соединениями, например, для обогрева карбюратора или датчика температуры, а эти отдельные компоненты еше не установлены на свои стационарные места, то перед тем, как привинтить их к головке, следует герметизировать все точки соединения
Это особенно важно в двигателях с жидкостным охлаждением, где утечки могут привести к перегреву двигателя. Резьбы могут быть покрыты обычным высокотемпературным силиконом или герметиком для двигателей
При использовании герметиков стоит выбирать проверенные бренды
При использовании герметиков стоит выбирать проверенные бренды.
Перед установкой головки обращаем внимание на то, как расположена прокладка. Прокладки цилиндра 2Т-мотора Malossi

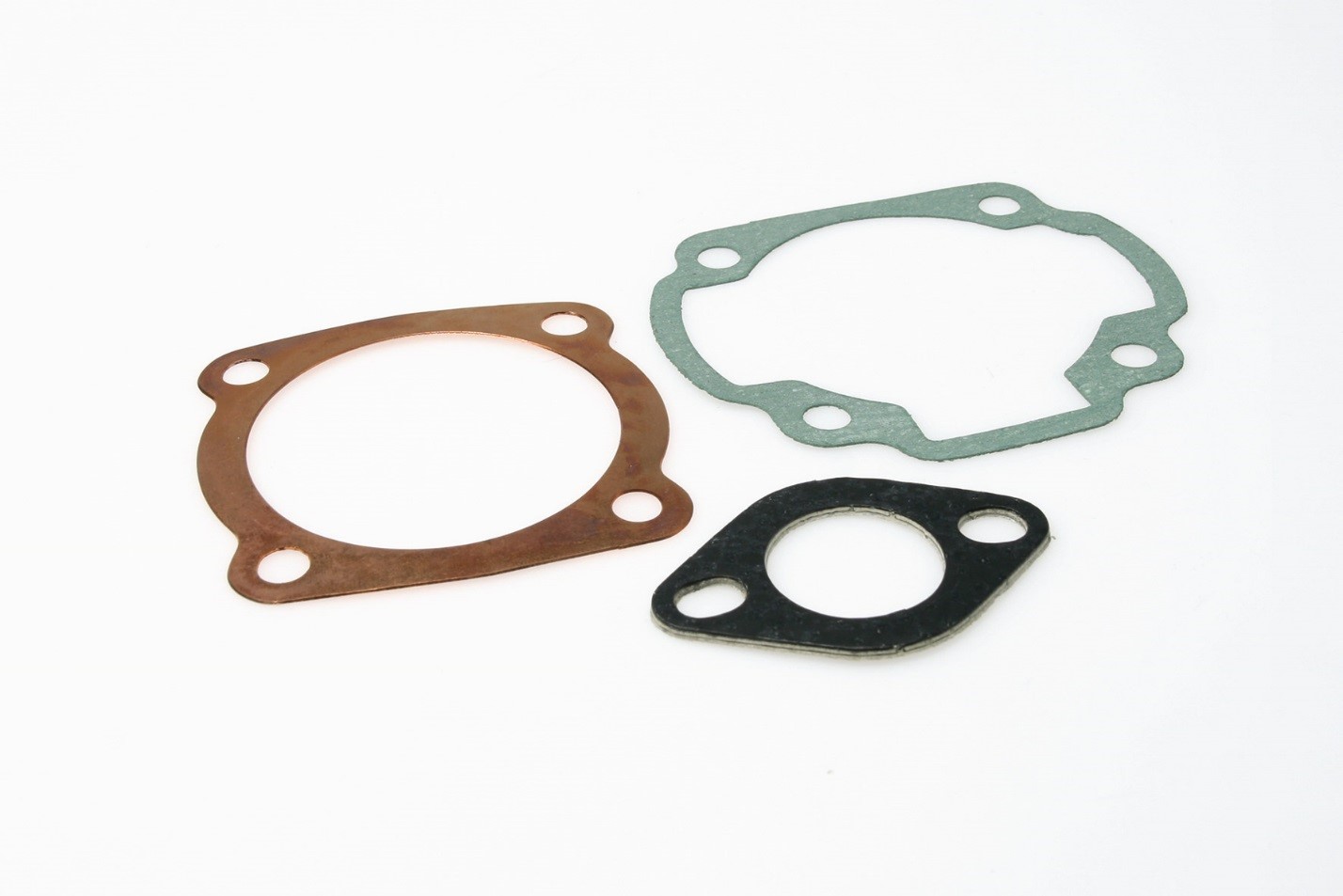

Прокладки цилиндра 2Т-мотора Malossi
Прокладки цилиндра 2Т-мотора Malossi
Обычно подходящих прокладок, добавляемых к замазке, достаточно, однако ничто не препятствует дополнительной смазке места соединения с двигателями / головками. Это особенно полезно в случае уплотнительных колец, потому что герметик позволяет прокладке лучше совмещаться между обеими поверхностями – благодаря скольжению прокладка не будет скручиваться, поскольку скручиваться ей попросту негде. Очень хорошей подготовкой для монтажа цилиндров, головок, складных патронов является герметик Elring Dirko
Обратите внимание, что в случае цилиндров с жидкостным охлаждением, имеющих отдельные прокладки для камеры сгорания и водяной рубашки, использование герметика допускается только «всухую»

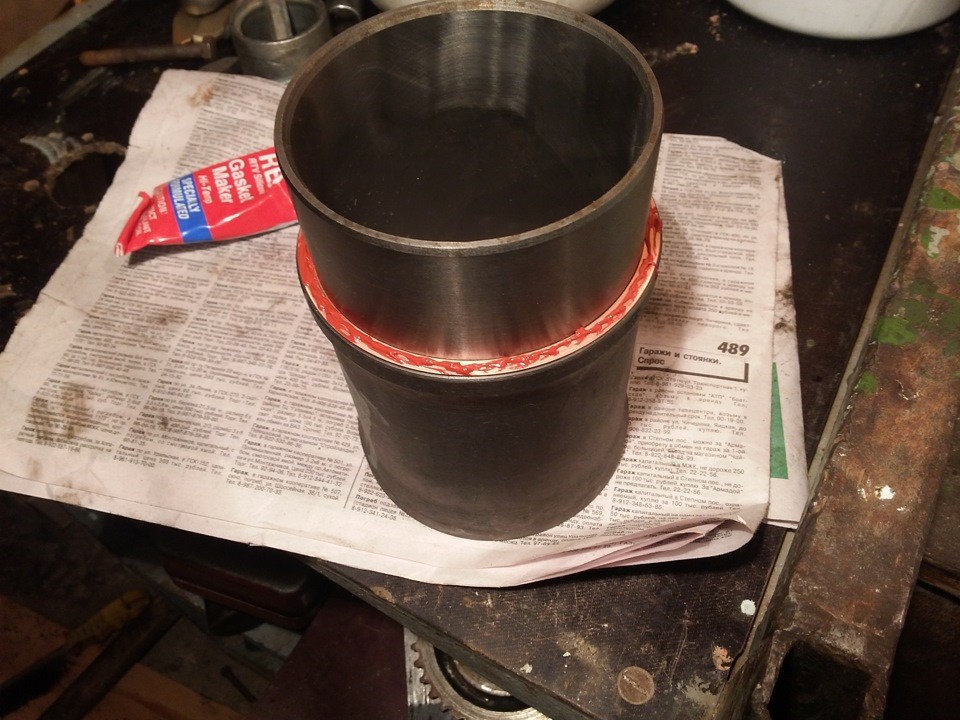

Нанесенный слой герметика
Установка натяжителя цепи ГРМ
Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.
Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.
Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.
После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.
Подготовительные моменты
Перед тем как заменить поршень или кольца (ЦПГ в совокупности) нужно добраться до цилиндра. Для новичков, которые понятия не имеют, где находится этот элемент, подскажем. Глушитель как раз соединен болтовым соединением с цилиндром. В случае, если вы понятия не имеете как правильно поставить поршень на скутер 4т или 2т, то сначала нужно снять старую ЦПГ. Предстоящий ремонт можно разделить на следующие этапы:
- Снятие облицовки скутера (пластик);
- Отсоединение электрических проводов;
- Отсоединение шланг с маслом;
- Демонтаж двигателя;
- Снятие старого поршня, колец (ЦПГ в совокупности);
- Установка новых деталей;
- Монтаж двигателя, подсоединение проводов и шланг;
- Крепеж пластика.
Пластик складывают в стороне, чтобы не раздавить при неосторожности. Все болтики и винтики кладут в кучу, при необходимости сортируют по отдельности. Убедившись, что все шланги с бензином и маслом отсоединены, снимают двигатель
Необходимо понимать, что снятие двигателя отличается в зависимости от конструкционных особенностей модели скутера. Как только двигатель извлекся, можно приступать к снятию пластмассового кожуха, который защищает ЦПГ от внешних факторов. После чего снимают головку цилиндра. Она крепится на 4-х болтиках. Дабы не сорвать резьбу, все болты отвинчивают крест на крест
Убедившись, что все шланги с бензином и маслом отсоединены, снимают двигатель. Необходимо понимать, что снятие двигателя отличается в зависимости от конструкционных особенностей модели скутера. Как только двигатель извлекся, можно приступать к снятию пластмассового кожуха, который защищает ЦПГ от внешних факторов. После чего снимают головку цилиндра. Она крепится на 4-х болтиках. Дабы не сорвать резьбу, все болты отвинчивают крест на крест.
Снимаем цилиндр и сразу же его осматриваем. Если повреждений нет, то его и дальше можно использовать. В то время как поршень, скорее всего не подлежит обратному использованию.
