Удаление сажевых фильтров: для чего и как выполняется

Способы очистки сажевого фильтра дизельного двигателя

Дизельные двигатели оснащены электронными системами управления, которые ведут очистку фильтра автоматически. Но может наступить момент, когда владельцу придется промывать и чистить фильтр при помощи специальных химических составов. Процедура очистки жидкостями может выполняться самостоятельно.

Регенерация устройства

По мере оседания частиц сажи потоку выхлопных газов становится все труднее проходить в атмосферу. Помимо этого, снижается эффективность работы устройства. Для предотвращения подобного явления применяется периодическая регенерация устройства. Во время процедуры происходит выжигание частиц сажи. Процесс выполняется в автоматическом режиме без вмешательства водителя. Поведение автомобиля при этом не меняется.

Прожиг сажевого фильтра

Различают два вида температурной регенерации:

  • пассивная;
  • активная.

Пассивная очистка происходит в постоянном режиме и не требует корректировок в программе блока управления двигателем. Прочистка производится за счет высокой температуры выхлопных газов в фильтре, которая находится в пределах 400-500 ºС. Нагрев становится катализатором химической реакции, при которой углерод соединяется с диоксидом азота, получая на выходе диоксид углерода. Дополнительным ускорителем реакции является слой платины, нанесенный на сотах фильтра.

Активный режим очистки включается при помощи блока управления двигателем. Активация специального алгоритма приводит к повышению температуры выхлопных газов. Подобная процедура автоматически включается на машинах, перемещающихся на короткое расстояние, недостаточное для пассивной очистки. Включение режима происходит по данным от датчиков, температура выхлопа доходит до 650 ºС. Очистка занимает не более 10 минут, химические процессы аналогичны пассивному режиму.

Процедура прожига сажевого фильтра на двигателе Ford Focus 1,6 TDCI показана в видеоуроке от канала «MCAR BMW Михаил М».

Промывка сажевого фильтра своими руками

Промывка фильтра жидкостью выполняется на устройствах любого типа. Процедура применяется в тех случаях, когда температурный метод регенерации не позволяет удалить слой сажи.

Существуют две методики промывки:

  • со снятием фильтра с автомобиля;
  • без снятия.

Жидкость для очистки TUNAP MP 131

Жидкость МР 131 производится германской компанией Tunap Group. Входящие в состав присадки активно растворяют сернистые соединения, отложившиеся на поверхности фильтра.

Жидкости МР 131 и 132

Чистка сажевого фильтра жидким средством ТУНАП производится следующим образом:

  1. Демонтировать из выхлопного тракта сенсор температуры или давления, установленный перед фильтром.
  2. Ввести в отверстие зонд для распыления жидкости МР 131. Подача выполняется несколькими порциями со временем распыла пять секунд. Между подачами выдерживается пауза в пять секунд, необходимая для размягчения слоя сажи.
  3. Промыть фильтр жидкостью МР 132, которая распределяет растворенную сажу по поверхности фильтра.
  4. Установить на место снятые детали и запустить двигатель. Произойдет выгорание сажи и очистителя в режиме пассивной или активной очистки. Регенерацию можно активировать в ручном режиме, поскольку конструкция электроники дает такую возможность.

Если промывка жидкостями МР 131 и 132 не дала ожидаемого эффекта, то потребуется снять фильтр для повторной очистки более активными средствами.

Жидкость для промывки DPF Flushing Liuquid

Жидкость немецкого производства содержит компоненты, разрушающие слой нагара и отложений. Вещества абсолютно инертны по отношению к материалам фильтра.

Упаковка DPF Flushing Liuquid

Очищение DPF Flushing Liuquid производится следующим образом:

  1. Снять с автомобиля фильтр.
  2. Закрыть один из каналов устройства для предотвращения вытекания жидкости.
  3. Наполнить корпус фильтра жидкостью Flushing Liuquid.
  4. Выдержать средство в фильтре не менее 10 часов. Рекомендуется взбалтывание промывки через каждые 2-3 часа.
  5. Слить промывочный раствор и промыть устройство проточной теплой водой.
  6. Высушить фильтр и установить на место.
  7. Добавить в топливо дополнительное средство DPF Super Clean и прожечь фильтр нормальным способом. Рекомендуется включить принудительную процедуру регенерации при помощи тестового прибора, подключенного к автомобилю.

Личный опыт

За примером далеко ходить не надо – мой дизельный Peugeot 308 с мотором 1.6 HDI на неделе как раз поставил перед таким выбором. Во время поездки по МКАД загорелась соответствующая лампочка на приборной панели, автомобиль стал сбавлять скорость, а принцип «педаль в пол» не помог – быстрее 90 км/ч Peugeot ехать отказывался. В общем, включился аварийный режим, ограничивающий мощность двигателя.

Кто-то сразу скажет, что при правильной эксплуатации дизельного автомобиля сажевый фильтр служит хорошо и долго, таких проблем быть не должно. И будет прав. Но городской режим эксплуатации автомобиля порой не позволяет системе включать регенерацию. Плюс к этому качество топлива и масса других факторов, влияющих на работу авто, могут сыграть свою роль.

В моем случае система автомобиля команду на прожиг давала, но сам прожиг не включался. Не будем делать акцент на технических аспектах неисправности, тем более что специалисты уже разобрались. Лучше займемся более распространенным вопросом: что делать с самим сажевым фильтром, если он «забит», прожиг в автоматическом и принудительном режимах не помогает, а проблему надо решать?

Варианты: можно либо установить новый или б/у фильтр, либо вырезать «сажевик», либо чистить загрязненный. Рассмотрим по порядку каждый из способов на конкретном примере.

Сажевый фильтр: принцип работы и устройство

Размер сажевых
частиц очень мал. На 90% они состоят из углерода, и задержать их обычными
средствами почти невозможно, поэтому в фильтрующем устройстве применяется
диффузия. Матрица состоит из сети трубок, торцы которых закрыты с разных
сторон. Сажа поступает со стороны мотора. Ее частицы не могут пройти дальше –
они проникают в соседние каналы сквозь стенки фильтра, после чего покидают
матрицу. Во время прохода из одного канала в другой удерживаются даже очень
мелкие частицы.

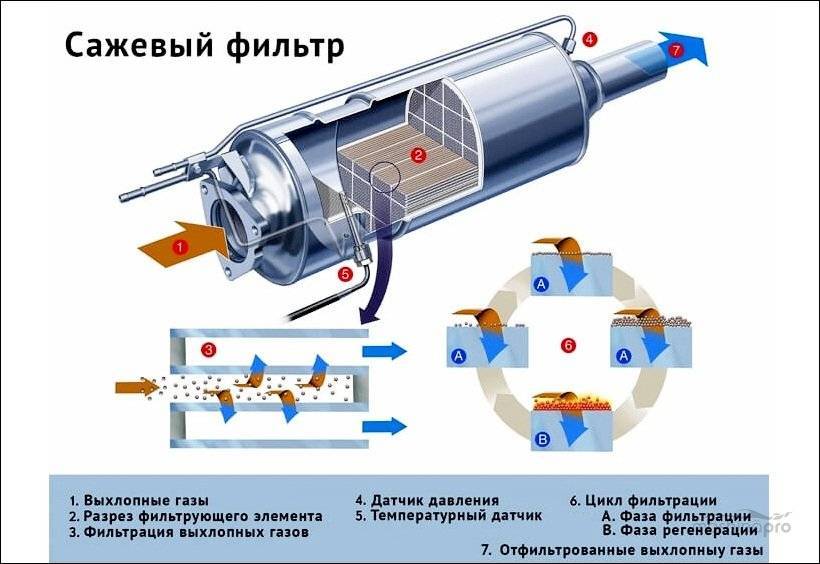

Схема работы сажевого фильтра

Сажевик выглядит довольно
просто, хотя его устройство трудно назвать таковым. Он похож на металлический
цилиндр. Для подключения цилиндра к очищающей системе на нем с двух сторон расположены
патрубки. Внутри цилиндра матрица. Сажевик также содержит:

  • датчик давления;
  • температурный датчик.

Способы установки
сажевика бывают разными — это зависит от конструкции компонента. Используются как
матрицы с каталитическим покрытием внутри, так и обычные. Во втором случае на
мотор приходится ставить катализатор.

Удаление

Сажевый фильтр служит только в целях экологии, поэтому его можно удалить без последствий для автомобиля. Тогда двигатель станет легче работать, а экологические нормы понизятся до стандарта «Евро-3» – что некритично. Процедура потребует некоторых навыков и усилий по причине взаимосвязи элемента с ЭБУ силового агрегата.

ЗА и ПРОТИВ

Плюсы удаления:

  • отсутствие ошибок и режима аварийного состояния двигателя по причине забитого элемента фильтрации;
  • отпадает необходимость режима регенерации (обязательная процедура);
  • уменьшение расхода топлива;
  • улучшение динамических показателей авто (повышение мощности);
  • устойчивая работа силового агрегата;
  • отпадает необходимость обслуживать фильтрующий элемент.

Минусы:

  • ухудшение экологических показателей. Уровень выброса сажи в атмосферу резко повышается, хотя технический осмотр пройти можно;
  • проблемы с эксплуатацией транспортного средства в странах с обязательным требованием необходимых экологических стандартов (Европейский Союз).

Для чего нужен и как работает сажевый фильтр автомобиля

На текущий момент в автомобилях применяется два типа очистителей сажи:

  1. DPF
  2. FAP

Сажевый фильтр DPF (аббревиатура от слов Diesel Particulate Filte) для дизельного авто улавливает частицы сажи размером до 1 мкм, которые образуются в результате сгорания топлива. Такой фильтр отличается простотой устройства, но при этом требует регулярных действий по очистке (регенерации).

Фильтр типа FAP (сокращение французского выражения Filtre A Particules) представляет собой более сложное устройство, не требующее регулярного вмешательства. Регенерация (очищение) происходит здесь в автоматическом режиме.

Местоположение сажевого фильтра (см. рис. 1) – в системе выпуска отработанных газов, за каталитическим нейтрализатором. В некоторых случаях он также может быть объединен с нейтрализатором, и тогда его местоположение – прямо за выпускным коллектором.

Это место, где отработанные газы имеют наивысшую температуру. В таком варианте устройство называется «сажевый фильтр с каталитическим покрытием».

Средний ресурс сажевых фильтров рассчитан на пробег в 150 тыс. км. Но это европейский стандарт. На российском топливе, по отзывам владельцев и работников автосервисов, этот показатель снижается почти втрое.

В момент, когда бортовой компьютер выдаст ошибку, говорящую о том, что сажевый фильтр засорился, автовладельцу необходимо будет принять одно из следующих решений:

  1. Полная замена сажевого фильтра. Очень дорогостоящее мероприятие. Конечно, цена очень зависит от марки и модели авто, но в любом случае, это действие значительно дороже всех нижеперечисленных пунктов. К примеру, на BMW замена сажевого фильтра обойдется приблизительно в 1500 евро.
  2. Физическое удаление сажевого фильтра. Процедура тоже не из дешевых, и имеет ряд недостатков. Недостаточно просто взять и вырезать фильтр, заменив участком трубы. На данные, поступающие с датчиков сажевых фильтров, завязан ряд процедур бортового компьютера, а это значит, что необходимо будет заменить его прошивку. Замена прошивки не всегда происходит гладко, в ряде случаев возникают ошибки (ложные срабатывания индикации, другие проблемы с бортовым компьютером).
  3. Обман датчика сажевого фильтра. Заключается в установке отдельного прибора, который эмулирует нормальную работу датчиков (подделывает сигналы) или программное удаление сажевого фильтра из системы электронного блока управления. Эта процедура не освобождает владельца авто от очистки самого фильтра. Однако, значительно продлевает срок его работы или позволяет беспроблемно удалить сажевый фильтр с наименьшими ошибками в работе бортового компьютера.
  4. Регенерация. Наиболее правильная процедура, ведь удаление фильтра увеличивает выбросы вредных веществ в атмосферу, несмотря на то, что даже без данного элемента европейские автомобили успешно проходят технический осмотр по российским нормам. При этом стоимость регенерации фильтров остается приемлемой в сравнении с тем же удалением или заменой, хотя и требуют периодического повтора.

DPF сажевые фильтры закрытого типа

Сажевые фильтры в современном исполнении делятся на два типа:

  • dpf фильтры закрытого типа;
  • fap фильтры с функцией регенерации фильтрующего элемента.

К первой категории относятся элементы, внутри которых имеются керамические соты, как в каталитическом нейтрализаторе. На их стенки наносится тонкий титановый слой. Эффективность такой детали зависит от температуры выхлопа – только в этом случае будет происходить химическая реакция по нейтрализации окиси углерода. По этой причине такие модели устанавливаются максимально близко к выпускному коллектору.

Оседая на керамические соты с титановым покрытием, сажа и угарный газ окисляются (температура, при которой возникает реакция, должна быть несколько сотен градусов). Наличие датчиков позволяет вовремя диагностировать неисправность фильтра, о чем водитель получит уведомление от ЭБУ на приборке автомобиля.

Как часто нужно осуществлять промывку?

Промывка данного фильтрующего компонента необходима в том случае, если автовладелец чувствует, что мотор его машины стал работать хуже. Образование сажи в моторе дизельного автомобиля определяется процессами сгорания топлива, в частности:

  • подачей воздуха в систему;
  • показателем впрыска;
  • распространением зоны горения в двигателе.

Здесь же стоит отметить, что в отдельно взятых зонах камер сгорания может быть зафиксировано переобогащение горючей смеси, которое появляется в результате недостатка кислорода в системе. Если в двигателе наблюдается такой процесс, то процесс сгорания будет неполным, что в результате может привести к возникновению сажи.

Фильтрующий элемент нуждается в промывке в том случае, если в процессе работы двигателя возникают серьезные проблемы, связанные с фильтром. Также это рекомендуется делать при проведении технического обслуживания. Чтобы сделать это, можно воспользоваться услугами специалистов на СТО, но стоит также помнить о том, что можно использовать и специальный очиститель сажевого фильтра.

Что касается периодичности частоты очистки элемента, то она определяется для каждого отдельно взятого авто. В целом срок службы сажевого компонента очистки определяется частотой его прожигов. То есть, чем чаще происходит процесс прожига, тем больше катализатора может выгореть безвозвратно. В этих случаях актуально использование присадки для очистки сажевого фильтра, поскольку использование этого вещества позволяет повысить срок эксплуатации элемента.

Специальные жидкости для промывки компонента особенно актуальны для тех авто, которые эксплуатируются в городских условиях. Не стоит забывать о том, что выхлопные газы опасны не только для окружающей среды, но и могут быть смертельно ядовитыми для людей. А применение жидкостей для промывки фильтра позволяет не только снизить количество сажи в системе очистки выхлопных газов, но и уменьшить нагрузку на элемент в целом.

Точных рекомендаций по промывке фильтра мы дать не можем, поскольку они индивидуальны для каждого отдельного авто. Однако, как показывает практика, при систематическом использовании присадок, один раз на 2 — 3 тысячи километров пробега. Специальные меры по прочистке элемента могут и вовсе не понадобиться.

Особенности работы и эксплуатации сажевого фильтра

Проходя через сажевый фильтр, загрязнения оседают на стенках матрицы, в результате чего на выходе образуются очищенные газы. Постепенно ячейки фильтра заполняются и забиваются, препятствуя прохождению выхлопных газов. Это приводит к снижению мощности двигателя, что указывает на необходимость его очистки или замены.

Срок службы сажевого фильтра зависит от условий эксплуатации автомобиля. В среднем, производители рекомендуют выполнять проверку состояния каждые 100 тысяч километров пробега. Реальный диапазон загрязнения фильтров составляет от 50 до 200 тысяч километров. Чтобы продлить ресурс, необходимо регулярно выполнять регенерацию и своевременно производить замену масла в двигателе.

Виды и задачи регенерации


Расположение сажевого фильтра в системе выхлопа

Регенерация сажевого фильтра представляет собой процедуру сжигания сажи, оседающей в матрице. Регенерация бывает двух видов:

  • Пассивная – осуществляется за счет повышения температуры отработавших газов. Это может быть реализовано путем разгона мотора до максимальной нагрузки (порядка 15 минут движения при 3000 оборотов в минуту и более) или путем добавления в дизтопливо присадок, снижающих температуру сгорания сажи.
  • Активная – выполняется, когда основной режим работы двигателя не обеспечивает нужных показателей для пассивной регенерации. Для этого выполняется принудительное повышение температуры на некоторое время. Повышение температуры достигается различными способами – за счет позднего или дополнительного впрыска на такте выпуска, электронагревателем или дополнительными присадками в топливо.

Частый прожиг изнашивает керамическую матрицу и приводит к ее разрушению. И поскольку стоимость сажевого фильтра довольно высока, необходимо найти наиболее щадящий режим. Достигается он увеличением количества пройденного расстояния между процедурами регенерации, а также снижением температурных диапазонов сгорания масла.

Выбор масла для дизеля

Неподходящее масло провоцирует дополнительное загрязнение ячеек матрицы фильтра и предварительный износ. При работе двигателя оно сгорает вместе с топливом и при наличии несгораемого осадка блокирует работу системы очистки выхлопных газов.

Для дизельных моторов с сажевыми фильтрами ACEA (Ассоциация Европейских Автопроизводителей) установила определенный стандарт масла, которое удовлетворяет экологическим стандартам не ниже Евро-4 и правилам эксплуатации автомобилей в целом. Моторные масла для современных сажевых фильтров, имеющие допуск ACEA, получили маркировку С (С1, С2, С3, С4). Они применяются для автомобилей с системами очистки выхлопа, а их состав позволяет продлить срок службы матрицы.

Промывка сажевого фильтра

Срок службы катализатора обычно 100-150 тысяч километров. После этого его рекомендуют менять. Но вполне возможно, что состояние механической части вполне нормальное, и он просто забился. Тут можно пойти двумя путями. Первый – снять и промыть, второй – промыть не снимая. Естественно, что первый вариант более эффективный, но и весьма трудоемкий. Второй простой, с ним справится даже новичок.

Для промывки без демонтажа фильтра необходимо использовать специальные присадки, которые в определенной пропорции добавляются в двигатель. Они очищают каталитический преобразователь, удаляя продукты горения с сетки. Но более эффективный метод – промывка сажевого фильтра со снятием. Катализатор демонтируется и продувается воздухом в обе стороны. Затем используется вода с щелочным раствором. Из-за лабиринтной конструкции мыть нужно как против хода выхлопных газов, так и по ходу. Также можно заглушить одну сторону, залить фильтр раствором и оставить на 20-30 минут. После этого промыть водой и слабым кислотным раствором.

Электронные системы каталитического преобразователя

Лямбда-зонд – основной датчик сажевого фильтра. В зависимости от марки автомобиля количество “лямбд” может существенно отличаться. Такие датчики устанавливаются до катализатора и после него. Работают они следующим образом. Первый датчик кислорода снимает показания выхлопных газов до катализатора. В зависимости от его показаний с помощью ЭСУД регулируется подача топлива в камеры сгорания. Датчик после катализатора на графике должен показывать почти прямую линию. Это будет свидетельствовать об эффективной работе сажевого фильтра. Если же он будет иметь волнообразный график, то катализатор неисправен и нуждается в ремонте или замене.

Если показания датчиков на входе и выходе одинаковы, то это явный признак неисправности. Кроме того, это ощущается во время движения. Во-первых, существенно падает мощность двигателя, примерно на 20 % и выше в зависимости от того, насколько сильно забился катализатор и возрастает расход топлива, так как ЭСУД рассматривает показания кислородных датчиков как неверные и усредняет расход.

Дизельный сажевый фильтр — почему он называется сухим? Как он устроен? Как его обслуживать?

Сначала давайте рассмотрим разницу между «сухим» DPF-фильтром и «мокрым» FAP-фильтром.

Основным из них является то, что фильтры FAP имеют резервуар и систему дозирования специальной добавки (жидкость Eolys или другая), которая предназначена для понижения температуры сажи в фильтре примерно на 200 градусов C. В фильтрах DPF используется сухой метод, который состоит из впрыска топлива в такте выпуска, который предназначен для повышения температуры выхлопных газов в фильтре и сжигания сажи.

Теоретически, из-за более низкой температуры самовоспламенения сажи, фильтры FAP работают немного лучше и служат дольше. В последние годы появились присадки к дизельному мотору (используются непосредственно в топливном баке), которые можно использовать в автомобилях с DPF для понижения температуры самовозгорания сажи в них. Это особенно рекомендуется для автомобилей, ездящих в основном по городу и на коротких маршрутах.

Дизельный сажевый фильтр DPF — конструкция

Сажевый фильтр является частью системы выпуска отработавших газов. Он установлен за катализатором. Внешний вид также напоминает катализатор — его помещают в круглую или плоскую металлическую банку.

При длительной эксплуатации ряда автомобилей с дизельными двигателями выяснилось, что чем ближе производитель устанавливал фильтр, тем медленнее он забивался. Это логично — пары, которые имеют более высокую температуру, попадают в него.

Сажевый фильтр DPF контролируется компьютером ECU. Компьютер собирает информацию от датчиков давления (датчиков перепада давления), установленных до и после фильтра DPF. До и после фильтра также имеются датчики температуры выхлопных газов.

Что внутри круглого или сплющенного металлического корпуса? Керамическая вставка, в которой имеется параллельная структура из трубочек. Структура очень сложная с точки зрения конструкции.

Каждый канал закрыт, входные каналы (со стороны двигателя) закрыты со стороны глушителя. Выпускные каналы, в свою очередь, закрыты со стороны двигателя.

Так как же выхлопные газы выходят из сажевого фильтра? Между каналами есть стены (так называемый Wall Flow), в которых пористые микроканалы находятся друг за другом. Их размер выбран таким образом, чтобы они могли удерживать твердые частицы.

Что делает фильтры такими дорогими? Сложная конструкция и тот факт, что внутренняя часть канальцев покрыта платиной или другим драгоценным металлом.

Почему засоряется сажевый фильтр

Процесс загрязнения начинается в результате сгорания дизельного топлива в цилиндрах дизельного двигателя. Побочным продуктом сгорания смеси солярки и воздуха является сажа. Указанная сажа не несет особого вреда для фильтра, так как представляет собой мелкодисперсный порошок. При фильтрации на сетке просто задерживаются эти частицы.

Проблема возникает по причине того, что в выхлопе отмечается наличие частиц углеводородов, которые не сгорели в рабочей камере. Углеводороды приводят к тому, что начинается активное образование смолистых отложений. Микрочастицы сажи буквально склеиваются смолой, в результате чего идет ускоренное образование нагара. Также в нагаре присутствуют и компоненты дизельного моторного масла в виде сульфатов металлов, которые образуются после сгорания попавшего масла в цилиндры.

Сульфаты в выхлопе появляются по причине того, что металлосодержащие присадки входят в базовый состав пакета присадок для дизельных масел. Это особенно касается универсальных моторных масел, которые можно одинаково использовать как для дизельного, так и для бензинового ДВС. Итогом становится то, что плотный нагар на сажевом фильтре система самоочистки дизеля удалить не способна.

Статья в тему: Типы КПП Лада Гранта: коробка передач механическая, автоматическая и роботизированная

Замена сажевого фильтра на новый гарантированно решает проблему?

Замена сажевого фильтра невыгодна по деньгам и не дает гарантии, что фильтр будет служить долго. Некоторые автолюбители полагают, что раз машина выпущена с сажевым фильтром, значит, без него она уже не может правильно работать. Это не так.

Например, бмв Х5 Е70 первых годов выпуска шли на Россию без сажевого фильтра, а их аналоги из Европы имели сажевый фильтр, американские машины шли уже с сажевым фильтром и мочевиной AdBlue.

Сажевый фильтр и система впрыска мочевины – это дополнительные системы улучшения экологичности автомобиля. Только с ними машины могут укладываться в законные евронормы 4 и 5 в тех странах, где они установлены.

В России машины без сажевого фильтра и мочевины спокойно впишутся в существующие евронормы, рассчитанные на качество топлива. Нельзя иметь евро-4 без соответствующего топлива. Машины с правильно удаленными системами сажевого фильтра и AdBlue работают абсолютно точно соответствуют всем заводским параметрам и ведут себя корректно.

Вихревые заслонки перекрывают часть впускного канала, тем самым уменьшая площадь сечения канала. Проходимое количество воздуха немного уменьшается, при этом увеличивается скорость движения воздуха, создается вихрь. Это нужно для того, чтобы в цилиндре улучшить смешивание воздуха и топлива. Все хорошо, но на большинстве двигателей вихревые заслонки выполнены из пластика не очень высокого качества.

Со временем при пробегах от 100 т. км отложившиеся на вихревых заслонках наросты от системы ЕГР (ведь никто не делает необходимую по обслуживанию промывку клапан ЕГР раз в 60000 км) вместе с температурой делают пластик хрупким, он обламывается и засасывается в двигатель, далее следует капитальный ремонт.

Без вихревых заслонок двигатель в некоторых средних режимах потеряет крутящий момент, но никогда не умрет от попадания кусочков пластика в цилиндры. Потерю крутящего момента элементарно скомпенсировать чип тюнингом, при этом можно сэкономить на смежных работах по перепрограммированию блока управления двигателем по мощности и вихревым заслонкам одновременно.

Просто снять вихревые заслонки не получится, так как часто на пробегах элементы управления вихревыми заслонками имеют неисправности по электронике и механике.

Устройство сажевого фильтра и принцип его действия

Конструктивно сажевый фильтр представляет собой контейнер, изготовленный из нержавеющей стали. Элемент размещается в выпускном тракте на минимальном расстоянии от турбокомпрессора для обеспечения высокой температуры газов. В одном корпусе с очистительным устройством размещается нейтрализатор газов окислительного типа. Поток газов сначала проходит через нейтрализатор, а затем попадает в фильтр.

Внутренний объем фильтра заполнен сотовым керамическим элементом (карбид кремния) с каталитическим покрытием поверхности. Керамика применяется по причине способности выдерживать нагревы до высоких температур. Соты расположены параллельно и по очереди перекрыты то с одной, то с другой стороны. За счет этого обеспечивается проход газов через пористые стенки каналов, покрытых катализатором. На этом этапе происходит фильтрация частиц сажи.

Система сажевого фильтра

Сажевый фильтр входит в состав целого комплекса, состоящего из узлов:

  • 1 — контроллер, расположенный в комбинации приборов;
  • 2 — блок управления работой двигателя;
  • 3 — измерительный датчик расхода воздуха (ДМРВ);
  • 4 — двигатель;
  • 5 — сенсор температуры газов перед турбокомпрессором;
  • 6 — турбокомпрессор;
  • 7 — сенсор температуры газов перед фильтром;
  • 8 — лямбда-зонд;
  • 9 — фильтр;
  • 10 — сенсор замера перепада давления выхлопных газов в фильтре;
  • 11 — сенсор температуры газов после фильтра;
  • 12 — глушитель.

На V-образных двигателях установлены индивидуальные сажевые фильтры и датчики на каждый блок цилиндров.

Типы фильтров

На дизелях применяются два типа фильтров, отличающихся способом очистки от сажи:

  • тип DPF, требующий ручной промывки специальными жидкостями;
  • модель FAP, с системой самоочищения по данным от датчиков.

На ранних моделях дизелей мог применяться внешний фильтр, устанавливаемый в выхлопной трубе. В настоящее время подобное устройство не используется.

Сажевый фильтр – благо или проблема?

Система очистки газов от сажи имеет важное значение для экологии. Но препятствием является качество дизельного топлива, которое в России далеко от идеала

Если в Европе и Северной Америке сажевые фильтры служат по 150-200 тыс. км, то в РФ очиститель зачастую выходит из строя через 40-50 тыс. км. Можно провести замену устройства, но ценник запчастей превышает 100 тыс. рублей и не факт, что новый фильтр прослужит долго.

Для продления срока службы сажевого фильтра рекомендуется проводить принудительный прожиг сот при каждом плановом ТО и использовать моторное масло с пометкой «для двигателей, оснащенных сажевым фильтром».

Помимо оригинальных деталей, на рынке встречаются аналоги, обладающие сниженной стоимостью. Несмотря на экономическую выгоду, не рекомендуется установка подобных узлов. Это связано с низким качеством компонентов, не выдерживающих температурной регенерации. Из-за этого керамическая вставка разрушается, а корпус может прогореть. Прогар устройства становится причиной возгорания автомобиля.

Некоторые владельцы авто пытаются заменить керамические соты металлической стружкой, мотивируя это тем, что сохранится функциональность фильтра. По факту подобное изделие не выполняет своих обязанностей. Датчики будут фиксировать ошибки и выводить информацию на комбинацию приборов. Некоторые автомобили при появлении ошибок фильтра сразу переводят двигатель в режим аварийной работы.

Причины быстрого износа сажевого фильтра

В любом двигателе все взаимосвязано, поэтому если в какой-то системе идет сбой, то это отражается и на работе других систем.

К примеру, не правильно работает топливная система, форсунка льет соляру и идет ее переизбыток. А это значит, что в выхлопных газах образуется большое количество сажи. В результате быстро забивается DPF фильтр и часто запускаются процессы его регенерации.

Также к завышенному количеств сажи в газах приводит недостаток воздуха в системе. К примеру, забился воздушный фильтр, неправильно работает нагнетающая турбина, или где-то идет утечка воздуха. Последнего в цилиндры поступает мало, переобогащенная смесь сгорая образует повышенное количество сажи.

Ну и банальная причина – не качественное топливо, в котором может содержатся завышенное количество примесей, которые сгорая образуют много сажи.
