Трансмиссия (коробка передач)

Принцип работы

Как я уже заметил сверху, по сути, это аналог сцепления на механической коробке. Они устанавливаются на так называемые солнечные шестерни, каждая из шестерен отвечает за передачу. У автомата другая концепция работы, здесь все работу делают так называемые планетарные редукторы, в купе с которыми работают солнечные шестерни.

Шестерен примерно столько же сколько и передач, но они не располагаются отдельно, как скажем на механике, они собраны в общую конструкцию. Также хочется отметить, что в трансмиссии на 6 передач, могут быть два планетарных механизма и около 4 – 5 пакетов фрикционов.

Так как же они работают?

Если передача выключена, то фрикционные диски свободно вращаются, нет давления от насоса и они не зажаты. Но после того как передача включается масляный насос создает давление, через гидроблок оно проходит до специального канала и диски прижимаются друг к другу, таким образом нужная шестерня активизируется, а остальные останавливаются. Понять это достаточно не просто, особенно новичку, поэтому внизу будет подробное видео, где вы сможете посмотреть принцип действия.

В любом случае вам нужно понять — именно эти диски это очень важный элемент в работе всей АКПП в целом, без них не было принципа автоматической коробки передач.

Что делает коробка переключения передач

Коробка переключения передач является одним из важнейших узлов автомобиля. Во многом именно от нее зависит впечатление от владения авто. Наличие рывков при разгоне и высокий расход топлива портят жизнь многим автомобилистам. В свое время проблемы с коробками DSG и Powershift изрядно испортили репутацию брендов Volkswagen и Ford. А для многих автомобилистов роботизированная коробка передач — зло, которое лучше обходить стороной. На самом же деле, у каждого типа КПП есть свои плюсы и минусы. Главное — понимать, для каких целей вы приобретаете автомобиль. Тогда все встанет на свои места.

Основные неисправности МКПП и их симптомы

«Механика» относится к надежным агрегатам с большим сроком службы, но неправильная работа с ней, некачественная трансмиссионная жидкость и время приводят к появлению неисправностей.

Для механических КПП свойственны неисправности:

посторонние шумы во время эксплуатации или при выборе скорости;
не включается какая-либо скорость или все скорости;
затрудненное включение скоростей;
самовыключение скорости;
подтекание трансмиссионной жидкости.

Подтекание трансмиссионной жидкости возникает вследствие изнашивания сальников, повреждения уплотняющих прокладок, не до конца закрученной сливной пробки или неправильно вставленного щупа или при повреждениях корпуса МКПП.

Появление шума при нахождении рычага на нейтральной ступени о недостаточном уровне трансмиссионной жидкости или чрезмерном износе подшипника первичного вала.

Появление посторонних звуков при выборе скорости:

изнашивание или деформирование механизмов блокировки устройства выбора передач;
изнашивание синхронизаторов;
недостаточный выжим сцепления;
откручены крепления коробки.

Посторонние шумы в процессе работы МКПП могут свидетельствовать об изнашивании подшипников, синхронизаторов или недостаточном уровне трансмиссионной жидкости.

Причинами затруднительного включения скоростей могут быть:

чрезмерное изнашивание синхронизаторов;
сильное изнашивание шестерен;
износившийся или неисправный механизм переключения ступеней;
ослабленная фиксация или неисправности тяг механизма переключения;
недостаточный выжим сцепления.

Выбивание скоростей:

ослабленные крепления МКПП;
неисправные подушки двигателя;
застревание тяг управления приводом;
чрезмерное изнашивание синхронизаторов, шестеренок, механизма переключения степеней, вилок переключения, подшипников вторичного или промежуточного валов.

При появлении тревожных симптомов, связанных с работой МКПП, необходимо обратиться к специалисту для их устранения.

Вовремя не устранённые неисправности могут повлечь за собой поломки других элементов коробки, где ремонт обойдется гораздо дороже.

Плюсы бесступенчатой трансмиссии.

На всех своих передачах, постоянная мощность двигателя не развивается. На каждой из его особых скоростей, достигает своего наибольшего пункта одна из характеристик двигателя – крутящий момент (тяговое усилие), экономия топлива, либо мощность (в лошадиных силах). Для достижения наибольшей экономии горючего и максимума мощности, бесступенчатая трансмиссия, исходя из обстоятельств, варьирует количество оборотов, в условиях отсутствия передач, привязывающих какую-то конкретную скорость к определенной частоте вращения двигателя. Таким образом, бесступенчатая КПП обеспечивает разгон гораздо быстрее, при этом минимально расходуя топливо, в отличие от автоматической или механической трансмиссии.

АКПП — автоматическая коробка передач

Несмотря на долговечность и высокий КПД, водители все больше делают выбор в пользу автоматических трансмиссий. Во многом это связано с удобством и характером движения трафика в большом городе — переключать передачи вручную в пробке надоедает. Почему бы не отдать этот процесс полностью под контроль автомобилю?

Автоматическая коробка успешно освобождает водителя от постоянного контроля за рычагом, а значит делает процесс вождения более комфортным. В базовом исполнении имеется четыре режима:

D — вождение
N — нейтраль
R — включение задней передачи
P — паркинг

Также нередко у режима D (drive) есть опции eco, sport и т.п., меняющие режим переключения. В eco-режиме обеспечивается минимальный расход топлива за счет включения повышенной передачи и, соответственно, понижения оборотов двигателя. В sport-режиме наоборот мощность двигателя используется максимально, переключения передач происходят практически на максимально возможных оборотах двигателя. Езда в sport-режиме также способствует очистке выхлопной системы от сажи и нагара.

Структура АКПП отличается от механической коробки передач. В ее основе — планетарные шестерни или планетарный редуктор.

Планетарной она называется из-за наличия центральной шестерни, вокруг которой совершают движения остальные.

Управление АКПП бывает двух типов:

на основе гидротрансформатора
электронное

Гидротрансформатор передает крутящий момент на ведущую шестерню. Механизм передачи происходит через фрикционные диски и тормозные кольца, которые переключают планетарные ряды шестерен, постепенно повышая скорость вращения трансмиссии.

Благодаря гидротрансформатору переключения рядов происходят плавно. Однако КПД не очень высок, и потребление топлива в автомобиле с АКПП выше, чем с другими коробками. Пожалуй, классический автомат является самым популярным типов коробки передач среди всех автоматических трансмиссий.

Плюсы АКПП:

ресурс выше, чем у других автоматических трансмиссий
максимальная комфортность при вождении

Минусы:

сложность в ремонте
высокий расход топлива

Требования к трансмиссии автомобиля

Проектирование и изготовление рабочих узлов и деталей трансмиссии ведутся в соответствии с определенными требованиями:

Обеспечение передачи мощности на колеса с минимальными потерями.
Надежность конструкции.
Простота и доступность управления всеми механизмами машины.
Уменьшение веса каждого рабочего элемента трансмиссии.

Чем выше коэффициент полезного действия (КПД) механизма, тем эффективнее используется топливо, залитое в бак автомобиля. Высокая надежность трансмиссии дает уверенность водителю, что агрегаты трансмиссии не выйдут из строя в процессе езды

Во время движения по трассе внимание оператора не должно быть отвлечено от ситуации на дороге. Чтобы обеспечить полноценный контроль за движением автомобиля и снизить вероятность ДТП, управление трансмиссией не должно быть сложным для автомобилиста

Габариты и вес механизмов оказывают большое влияние на стоимость автомобиля в целом. Компании-производители постоянно борются за снижение цен на выпускаемую продукцию и стремятся облегчить и уменьшить в объеме готовые изделия. Модели, выпускаемые для широкого использования, не должны издавать много шума. Данное требование к конструкции трансмиссии автомобиля также входит в представленный перечень.

Режимы работы автоматической коробки передач

Если вы ни разу не ездили на автомобиле с автоматической коробкой, нужно сначала узнать, какие есть режимы работы у коробки, как они обозначаются на панели и как ими пользоваться. Неправильное управление может привести к поломке коробки и дорогостоящему ремонту.

Все управление коробкой передач осуществляется через ручку, ее определенное положение включает определенный режим работы. На разных моделях АКПП количество режимов может быть разным.

Основные режимы работы АКПП

P — Parking (парковка). Является аналогом ручника на «механике». Этот режим включается, когда машина стоит на парковке. При таком положении ручки передние ведущие колеса блокируются не прижатием тормозных колодок, блокировкой выходного вала трансмиссии.
N — Neutral (нейтральное положение). Колеса и вал не заблокированы, но и не связаны с двигателем. В таком положении машина может двигаться накатом. Если оставить автомобиль на стоянке в таком положении, то машина может покатиться под уклон, поэтому нельзя оставлять машину на парковку при таком режиме. Это положение используется при буксировке автомобиля.
R — Reverse (задняя скорость). Включает движение задним ходом. Для того, чтобы тронуться задним ходом надо нажать на педаль тормоза, перевести селектор в положение «R», отпустить тормоз, нажать газ.
D или A— Drive или Automat (основной режим движения). Используется во время езды в режиме автоматического переключения скоростей.
L или B или цифра 1 — Low (режим пониженной передачи). Аналог первой передачи на «механике», который предполагает езду на пониженной скорости. На некоторых моделях режим B включает блокировку дифференциала.
M — Manual (режим ручного переключения скоростей). Используется когда водителю требуется самому включать нужную передачу. Работает по аналогии с механической коробкой, только в более упрощенном варианте. Управление коробкой передач при этом режиме происходит за счет специальных кнопок «+» и «–» (подрулевых лепестков).
S или PWR — Sport или Power (спортивный режим). При этом режиме переключение передач происходит при высоких оборотах двигателя без потери скорости. Подразумевает возможность быстрого разгона и набора скорости, например при обгоне. Также используется для активной езды на максимальных оборотах двигателя.
O/D — OverDrive. Овердрайв — это повышенная передача, этот режим представляет собой аналог пятой передачи в механической коробке. Режим овердрайв используется при езде за городом с ровной скоростью свыше 50 км/ч, при езде на высокой скорости. Он экономит расход топлива.
D3 или O/D OFF — отключение овердрайва.
W или S или цифра 2 — Winter или Snow (зимняя езда). Подразумевает трогание с места и езду не выше второй скорости. Используется в зимний период при плохих дорожных условиях.
«3» – режим движения не выше третьей передачи.
E — Economic (экономичный режим).
Shift lock — кнопка разблокирования селектора коробки при заглушенном моторе. АКПП автоматически блокируется когда выключен двигатель. То есть, чтобы перевести селектор в положение Drive из положения Parking, нужно сначала завести мотор, при заглушенном моторе сделать этого не получится. Но если нажать кнопку Shift lock, то можно будет перевести селектор в любое положение. При нормальной работе АКПП эту кнопку лучше не использовать, она предназначена для механиков, которые ремонтируют автоматические коробки.
Kick-down — «пинок вниз». Нечто вроде пониженной передачи на «механики». Нажатие этой кнопки позволяет резко набрать высокую скорость путем переключения на пониженную передачу. Кнопка находится под педалью газа. При резком нажатии на газ до упора происходит включение kickdown.

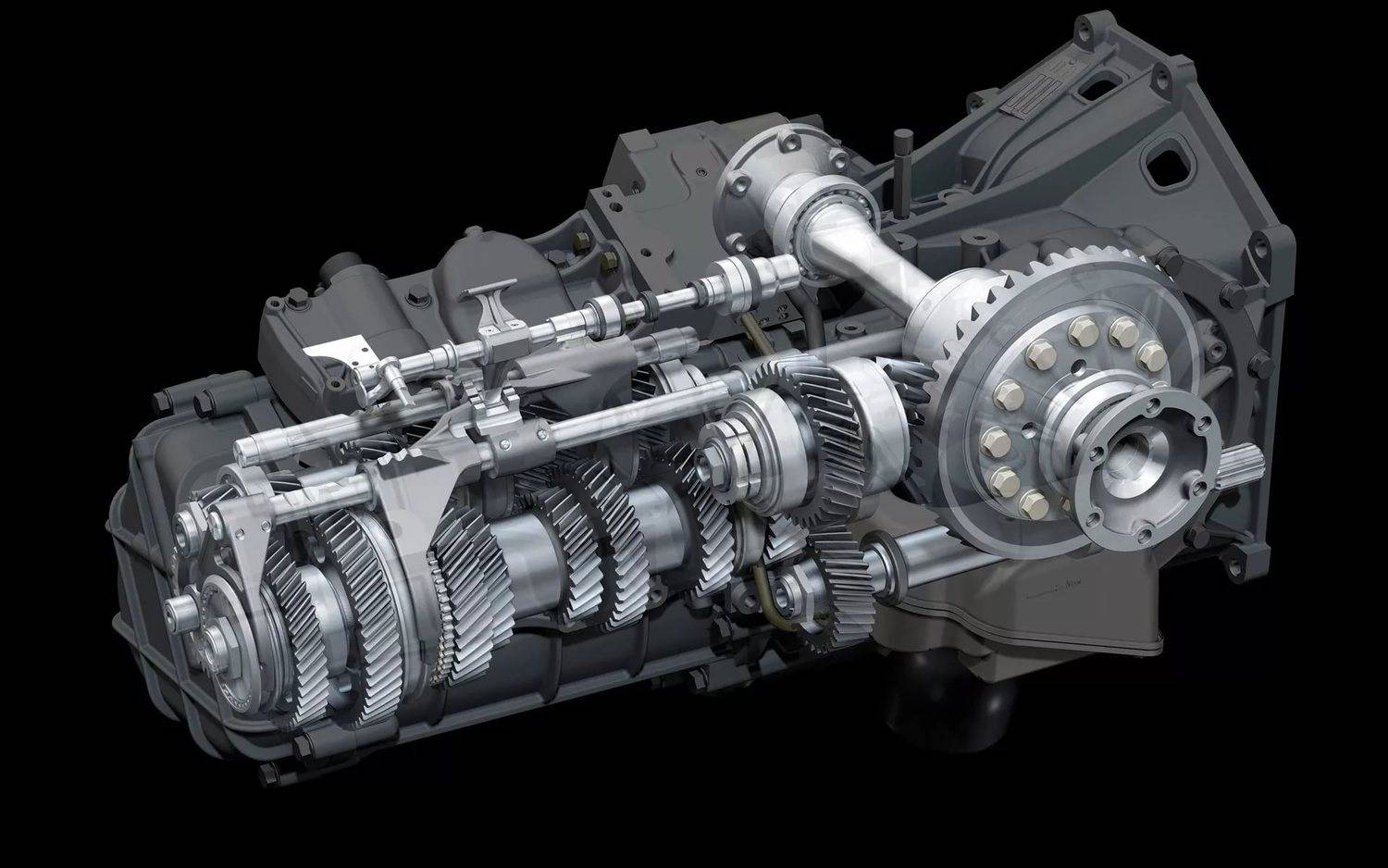

Виды компоновки механических КПП

Получившими повсеместное распространение компоновками механических коробок переключения передач стали двух- и трёхвальные. Они называются так по количеству параллельно расположенных валов, на которых и расположены косозубые шестерни.

В трёхвальной МКПП находятся три вала: ведущий, промежуточный и ведомый. Первый соединён со сцеплением, на его поверхности имеются шлицы. По ним передвигается ведомый диск сцепления. С данного вала энергия вращения передаётся на жестко соединённый с ним шестернёй промежуточный вал.

Ведомый вал является соосным с валом ведущим, соединённым с ним через подшипник, который находится внутри первого вала. Поэтому данным осям обеспечено независимое вращение. Блоки «разнокалиберных»шестерней ведомого вала не имеют жёсткой фиксации с ним, а также разграничены специальными муфтами-синхронизаторами. Вот они жёстко закреплены на ведомом валу, но могут перемещаться вдоль вала по шлицам.

На торцах муфт нанесены зубчатые венцы, которые могут соединяться с аналогичными венцами на торцах шестерён ведомого вала. Современные стандарты производства коробок передач предполагают наличие таких синхронизаторов на всех передачах для движения вперёд.

В двухвальной механической КПП также обеспечено соединение ведущего вала с блоком сцепления. В отличие от трёхосной конструкции, на ведущей оси находится набор шестерёнок, а не одна. Промежуточный вал отсутствует, а с ведущем запараллелен ведомый вал. Шестерни обоих валов свободно вращаются и всё время находятся в зацеплении.

На ведомом валу имеется жёстко закреплённая ведущая шестерня главной передачи. Между остальными шестернями находятся синхронизационные муфты. Подобная схема механической коробки передач в смысле работы синхронизаторов похожа на трёхвальную компоновку. Разница же в том, что прямая передача отсутствует, а каждая ступень имеет только одну пару соединённых шестерёнок, а не две пары.

С одного конца ведомого вала в жёстком зацеплении находится главная передача. В корпусе главной передачи работает дифференциал.

Двухвальная компоновка механической коробки передач имеет больший КПД, чем у трёхвальной, однако она имеет ограничения по повышению передаточного числа. За счёт данной особенности, двухвальная конструкция МКПП применяется исключительно в легковых автомобилях.

В редких случаях на современных автомобилях могут также использоваться четырёхвальные коробки передач. Но по принципу своей работы они тоже соответствуют двухвальным– без промежуточного вала, с передачей вращения с первичного вала сразу на вторичные. Чаще всего, это механические КПП с 6-ю передачами переднего хода. В них крутящий момент передаётся с первичного вала на главную передачу через первый, второй и третий вторичные валы, концевые шестерни которых постоянно зацеплены с шестернёй главной передачи.

Обеспечение заднего хода автомобиля возложено на дополнительный вал со своей специальной шестернёй. При переходе её в зацепление начинается вращение ведомого вала в обратную сторону. На задней передаче синхронизатора нет, поскольку задний ход задействуется только при полной остановке автомобиля. Во всяком случае, так нужно делать. Поэтому на МКПП автомашин многих производителей имеется защита от случайного включения заднего хода на ходу (нужно поднять специальное кольцо на рычаге для переведения его в положение заднего хода).

Наиболее частые признаки поломки трансмиссии

Многие детали трансмиссии со временем изнашиваются или выходят из строя. Какие частые сбои могут возникать?

Сцепление – это так называемый расходный материал. Именно здесь чаще всего ломается ведомый диск. В этом случае появляются скрежеты, пробуксовки и нестабильная работа сцепления. В этом случае ведомый диск заменяется, а остальные детали проверяются на износ. Учтите, что пробуксовка сцепления может вызвать износ муфты ведомого диска. Это приводит к ограниченному ходу педали, плохому ускорению, пониженной передаче крутящего момента или автомобиль может вообще не двигаться. Продолжительность сцепления зависит от стиля вождения автомобиля.
Коробка передач – Коробка передач – самый сложный трансмиссионный механизм. Частая причина выхода из строя – редкая замена масла в коробке передач. Ведь это то, что защищает все группы коробок передач от износа. Если вовремя не заменить жидкость, износ коробки передач увеличится. При выходе из строя коробки передач появляются неровности, шумы, шорохи посторонних лиц, даже при переводе рычага в нейтральное положение, возникает неисправность при переключении передач и утечки масла из коробки передач, запах которой появляется в салоне. В таких случаях нужно немедленно обращаться в автосервис. Рекомендуется строго следить за состоянием КПП (вовремя менять жидкость в системе охлаждения, проводить диагностику электронного блока управления и т.д.)
В карданном вале муфта может сломаться из-за естественного износа. При сбоях в работе карданного привода слышен скрип при движении и ощущаются вибрации.
Дифференциал и главная передача часто выходят из строя при экстремальных нагрузках и утечках масла через сальники. Если смазки недостаточно, шестерни быстро изнашиваются. Во время движения вы будете слышать шумы, вибрацию или щелчки при трогании с места.
ШРУСы ломаются редко, несмотря на большую нагрузку. Если вода попадет через изношенные пыльники в гомокинетических соединениях, во время движения будет слышен скрип. Поэтому необходимо вовремя заменять расходники рамы и проверять состояние подвески.

Видео: Общее устройство трансмиссии

https://youtube.com/watch?v=tFraxGfDomI

Трансмиссия – это ключевой механизм современного автомобиля, который передает крутящий момент от двигателя на ведущие колеса. В этом и состоит его прямое предназначение. Тип устройства зависит от типа вождения автомобиля и способа передачи энергии.

Самая надежная трансмиссия – механическая, работа которой зависит только от регулярного технического обслуживания. Чаще всего выходит из строя диск сцепления, а самая дорогая деталь – коробка передач (КПП), особенно если речь идет об автомате (АКПП).

В автомобилях внедряется все больше новых разработок, в которых электронные компоненты, шестерни заменены на электрические кабели и электродвигатели, управляемые бортовым компьютером. А вершина технического прогресса – экологическая машина (например, работающая на водороде), где нет такого механизма, как трансмиссия.

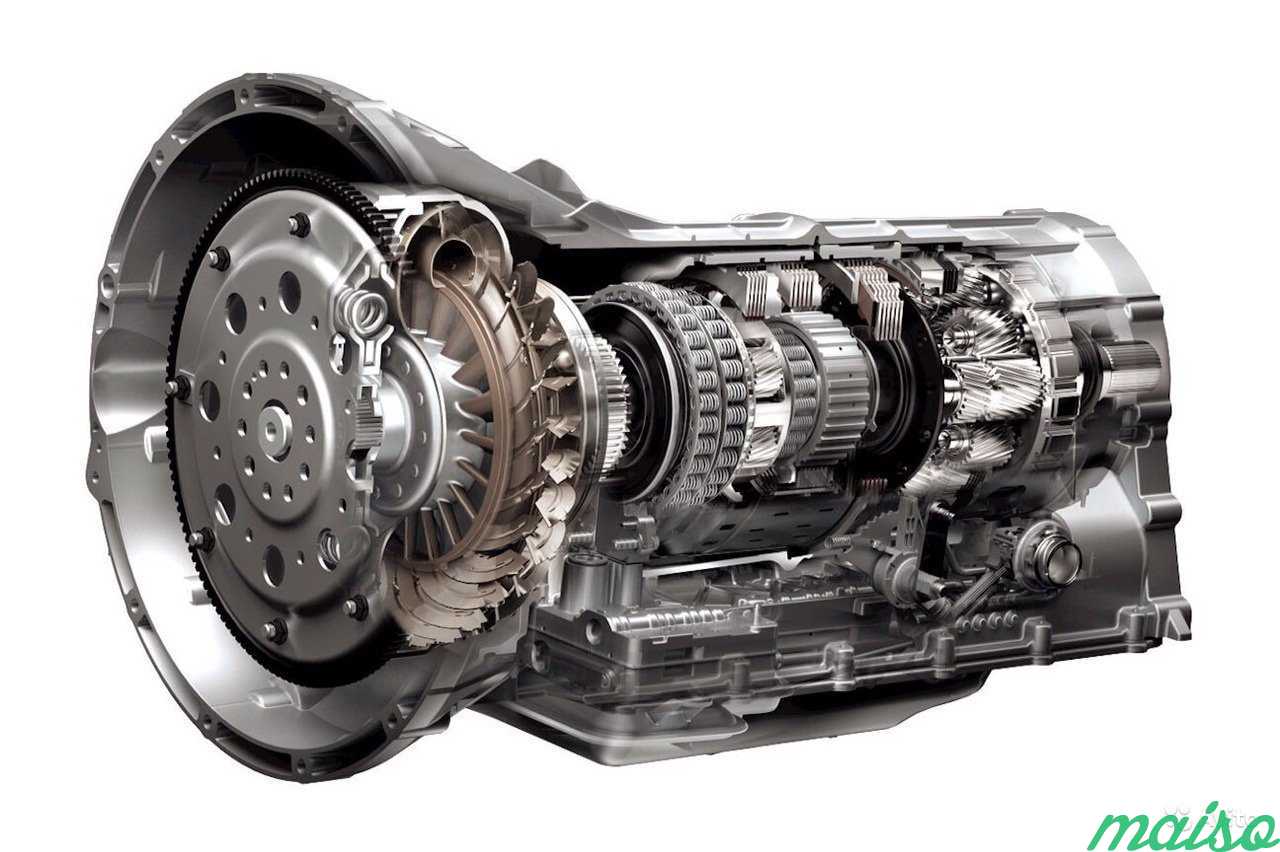

Устройство автоматической коробки передач

Автоматическая коробка передач имеет сложное строение и сам механизм, посредством которого обеспечивается переключение передач, сложен. Суть этого процесса сводится к включению и выключению муфт и тормозов посредством давления рабочей жидкости.

Есть несколько видов АКПП, которые имеют некоторые различия в конструкции, но основные элементы у них одинаковые.

Гидравлический трансформатор (гидротрансформатор). Представляет собой металлический корпус, который заполнен специальной рабочей ATF-жидкостью (маслом). Его основная задача — передавать вращение от мотора к коробке переключения передач. По факту — это аналог сцепления в механической КПП. Состоит из насосного, турбинного и реакторного колес, блокировочной муфты и муфты свободного хода. Колеса имеют лопасти с отверстиями для циркуляции рабочей жидкости. Муфта свободного хода нужна, чтобы реакторное колесо могло вращаться в обратную сторону. Блокировочная муфта позволяет заблокировать гидротрансформатор при определенных режимах работы автомобиля.
Планетарный механизм. Это редуктор, который переключает скорости в результате изменения передаточного числа на шестеренках. Состоит из: планетарных рядов (солнечная шестерня, сателлиты, коронная шестерня, водило), валов, барабанов с фрикционными муфтами, обгонной муфты и ленточного тормоза. Блокировка одного из элементов планетарного ряда приводит к передаче вращения и изменения крутящего момента. Планетарный ряд может блокироваться ленточным тормозом, обгонной муфтой и фрикционными муфтами. Планетарный механизм выполняет функции блока шестерней в механической коробке.
Гидросистема. Состоит из масляной помпы, фильтра, толкателей, гидрораспределителя. Рабочая жидкость создает рабочее давление в коробке и защищает внутренние элементы от перегрева и коррозии.

Электронный блок управления. Собирает входящую информацию от педалей, систем АБС и ЕСП, датчиков, ручки АКПП и других систем, обрабатывает ее. После чего формирует сигналы, которые отправляются на исполнительные клапаны гидроблока. Блок управления регулирует работу фрикционных муфт и направляет потоки рабочей жидкости в ту или иную муфту, что ведет к переключению скорости. То есть блок управления — буквально «мозг» АКПП, он производит управление коробкой передач. Поломка блока управления ведет к переключению работы автомата в аварийный режим.

7. Нельзя буксировать

Агрегат может получить серьезные повреждения, если автомобиль с CVT будет буксировать другое транспортное средство. Кстати, при пробуксовывании также возможно возникновение определенных проблем.

В инструкции по эксплуатации автомобиля предусмотрен вариант буксировки другого автомобиля. Если обойтись без этого не получится, то буксировку следует осуществлять в точном соответствии с инструкцией. Но даже в этом случае полностью вариант возникновения поломок исключать нельзя. Особенно это касается автомобилей, имеющих значительный пробег.

В силу приведенных выше причин буксировать другой автомобиль машиной с CVT крайне не рекомендуется. Здесь опять же нужно заглянуть в техпаспорт. Там есть вся информация, касающаяся веса транспортируемого автомобиля.

Пробуксовка также может быть опасной. Если машина застряла в грязи, лучше оставить попытки выбраться самостоятельно, иначе это может привести к износу шлицевых соединений. Ресурс шестеренок также будет значительно сокращен. А ведь ремонт данного узла может сильно ударить по карману.

Что такое автоматическая коробка передач

Коробка-автомат — это один из видов трансмиссии, при которой происходит автоматический выбор необходимого передаточного числа без участия водителя с учетом характера движения, скорости и других параметров.

В автомобиле с АКПП отсутствует педаль сцепления в связи с тем, что сцепление заменено гидротрансформатором, который и передает крутящий момент на колеса.

Запуск автомобиля с АКПП

Для обеспечения сохранности АКПП в автомобиле предусмотрены несколько видов защит.

Для запуска двигателя автомобиля рычаг селектора должен располагаться в положении Parking (P) или Neutral (N). При нахождении селектора в других режимах пуск мотора будет невозможен, так как или не провернется ключ или вообще ничего не произойдет.

В связи с тем, что режим «N» задуман производителем в основном для буксировки машины, то для запуска двигателя предпочтительнее использовать режим «Р», при котором ведущие колеса заблокированы, что защищает от незапланированного движения автомобиля по наклонной поверхности.

Еще одной немаловажной защитой от неправильного запуска автомобиля является необходимость выжима тормозной педали, что очень полезно при пуске машины в положении селектора на «N», так как нажатая педаль тормоза не даст покатиться автомобилю при нахождении на наклонной поверхности. В современных машинах существуют дополнительные виды защит с целью противодействия угону. Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона

Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона

В современных машинах существуют дополнительные виды защит с целью противодействия угону. Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона.

Для ее снятия необходимо аккуратно поворачивать ключ при одновременном повороте рулевого колеса в любом направлении. При согласованных действиях защита от угона выключится и будет возможен запуск автомобиля.

Как трогаться на автомате

После запуска двигателя машину необходимо снять с ручного тормоза.

Для начала движения при выжатой педали тормоза необходимо перевести селектор на одно из положений, нажав кнопку на нем:

«D» — движение вперед в обычных условиях;
«R» — движение задним ходом при необходимости маневра;
«L» или «D2» — для движения по бездорожью, при нахождении автомобиля на значительном уклоне в момент начала движения, максимально разрешенная скорость для таких режимов менее 40 км/ч;
«D3» — при необходимости тронуться с небольшой горки;
«S», «W», «*», «Hold», «Winter» — зимний режим, для старта и движения по снегу со сниженной вероятностью пробуксовки ведущих колес.

После отпускания педали тормоза автомобиль начнет движение даже без нажимания на педаль акселератора (газа).

При сильных морозах до начала движения после длительной стоянки в холодном месте необходимо дать прогреться двигателю и трансмиссии в течение 6-10 минут.

Как тормозить двигателем на автомате

На автоматических КПП можно тормозить двигателем, только этот процесс отличается от МКПП.

Для подтормаживания двигателем в зависимости от условий необходимо выбрать следующие положения селектора:

при наличии кнопки «O/D» на скорости ниже 110 км/ч ее можно нажать для плавного притормаживания двигателем и ограничения скорости передвижения до 80 км/ч;
«L», «D1» или «D2» при движении по бездорожью со спусками и подъемами под большим углом, такие режимы позволяют использовать максимум мощности и ограничивают скорость до 20-50 км/ч (L, D1), 40-80 км/ч (D2);
«D3» — движение до 3-й передачи при скорости до 100-110 км/ч;

Как пользоваться ручником

Производитель указывает, что использовать стояночный тормоз необходимо даже в положении селектора «Р»

Основными моментами для использования ручного тормоза являются:

необходимость дополнительной фиксации машины при стоянке с работающим мотором, особенно при покидании транспорта;
необходимость надежной фиксации машины в случае установки запаски и другого мелкого ремонта;
при остановке на поверхности с большим углом наклона для избегания выбивания селектора с положения «Р» из-за большой нагрузки на ведущие колеса.

Перед началом движения необходимо проверять стояночный тормоз для избегания попытки начать движение при затянутом стояночном тормозе.

Трансмиссия гидростатического типа

Гидростатические трансмиссии способны передавать мощность от силового агрегата к рабочим элементам, расположенным на некотором расстоянии. Область применения гидростатики – дорожные катки, металлорежущие станки, теплоходы. К особенностям эксплуатации гидростатических трансмиссий можно отнести повышенные требования к качеству используемых рабочих жидкостей.

Применение гидравлической трансмиссии

Данные конструкции пользуются наименьшим спросом. Здесь на каждой передаче установлена специальная гидромуфта. Это дает возможность трансмиссии передавать момент вращения наибольшей величины. Гидродинамические трансмиссии чаще всего используются в железнодорожной технике.

Особенности трансмиссий электромеханического типа

В качестве силового агрегата здесь используется электрический мотор. Данные трансмиссии состоят из:

генератора тока;
системы управления;
электропроводки, соединяющей рабочие элементы.

Для выработки большей мощности часто используется одновременно не один, а сразу несколько электромоторов. Основные недостатки подобных конструкций:

большие габариты, вес;
несоизмеримо высокая цена;
низкий КПД.

Благодаря ускоренным темпам развития электротехнической промышленности, трансмиссии электромеханического типа все более усовершенствуются. Технические и эксплуатационные характеристики отдельных образцов хорошо зарекомендовали себя и нашли применение в современных транспортных средствах для нужд армии, сельского хозяйства, внутригородского электротранспорта, морской техники и пр.

Зависимость трансмиссии от привода

Для различных видов привода конструкция трансмиссии отличается. Так, в состав трансмиссии заднего привода входит:

коробка передач;
сцепление;
главная передача;
карданная передача;
полуоси;
дифференциал.

В случае же с передним приводом, в трансмиссии отсутствует карданная передача и полуоси, но есть валы привода ведущих колёс. Задний привод считается более надёжным, чем передний, хотя многие специалисты отмечают, что такая конструкция требует больше топлива (грубо говоря, толкать вперёд сложнее, чем тянуть). Полный привод позволяет перераспределять силу тяги на разные колёса. Такие системы условно делятся на два вида.

Назначение и особенности устройства АКПП

Благодаря коробке-автомату двигатель машины способен работать в условиях ограниченного диапазона оборотов. При этом она обеспечивает ему широкий диапазон скоростей. Благодаря этому агрегату управление машиной стало намного проще для водителя.

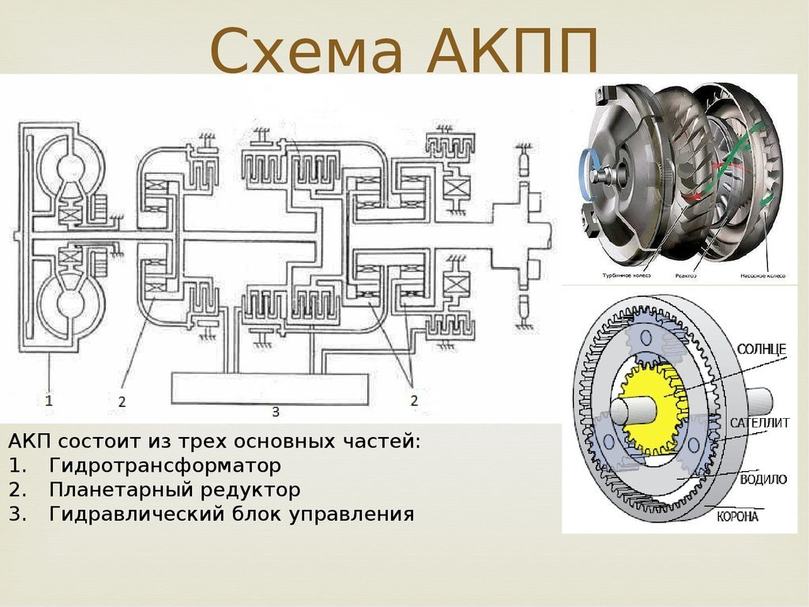

Среди основных элементов классической автоматической трансмиссии:

гидротрансформатор;
муфты (фрикционные, обгонные);
планетарные редукции;
соединительные валы;
барабаны.

В некоторых случаях конструкция АКПП включает в себя тормозную ленту, которая выполняет функцию затормаживания одного из барабанов. Исключение — автоматические коробки передач производителя Honda. Для них используются не планетарные редукторы, а специальные валы с шестернями (они также применяются в МКПП).

Видео об устройстве автоматической коробки передач:

https://www.youtube.com/watch?v=7avIrCPOpm4

Функции элементов АКПП

Основная функция гидротрансформатора — передача момента проскальзывания в процессе трогания машины. При набирании высоких оборотов двигателем, фрикционная муфта выполняет блокировку гидротрансформатора. Благодаря этому проскальзывание становится невозможным.

Планетарный редуктор, в свою очередь, опосредованно передаёт крутящий момент. «Пакет» (так называют фрикционные муфты) выполняет функцию непосредственного переключения передач за счёт разобщения и сообщения элементов АКПП. В отличие от своей механической сестры автоматическая коробка осуществляет включение и выключение одного и того же набора шестерней. Именно благодаря этому становится возможной планетарная передача.

Модель планетарного редуктора
