Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»
В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.
При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.
Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).
Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.
Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)
Проверка давления топлива в системе
Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:
- На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.
Штуцер для измерения давления
Давление в рампе должно быть 2,8–3,2 атмосферы
При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер
Замена бензонасоса на инжекторных «Жигулях»
Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.
Инструменты для замены:
- шлицевая и крестовая отвёртки;
- ключ на 10;
- ключ на 7.
Порядок выполнения работ:
- Отключаем минусовую клемму от аккумулятора.
- Открываем крышку бензобака.
- При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.
Шлицевой отверткой поддеваем фартук
Откручиваем шурупы крепления облицовки бензобака
Откручиваем болт хомута крепления бака
Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля

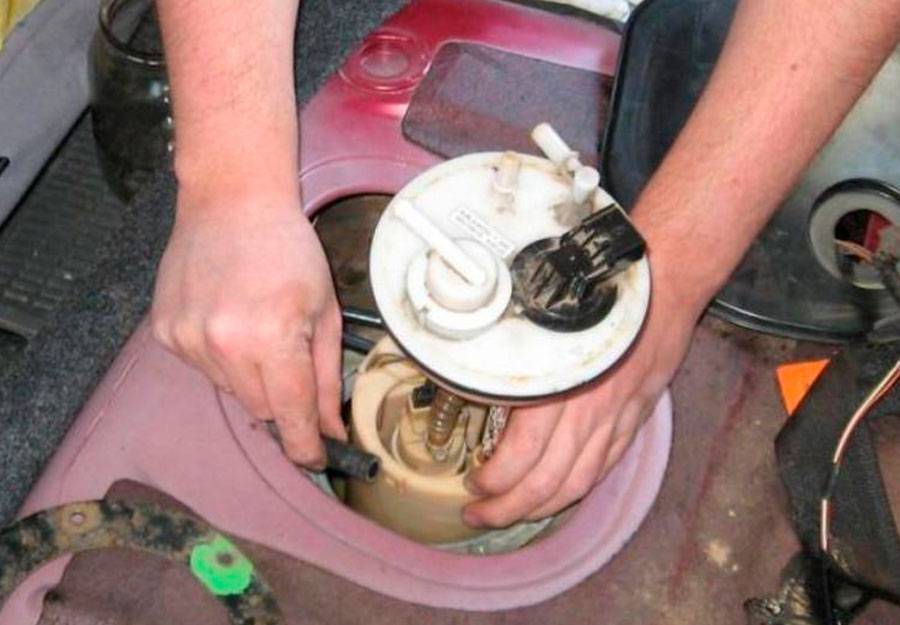

Извлекаем топливный модуль из бензобака

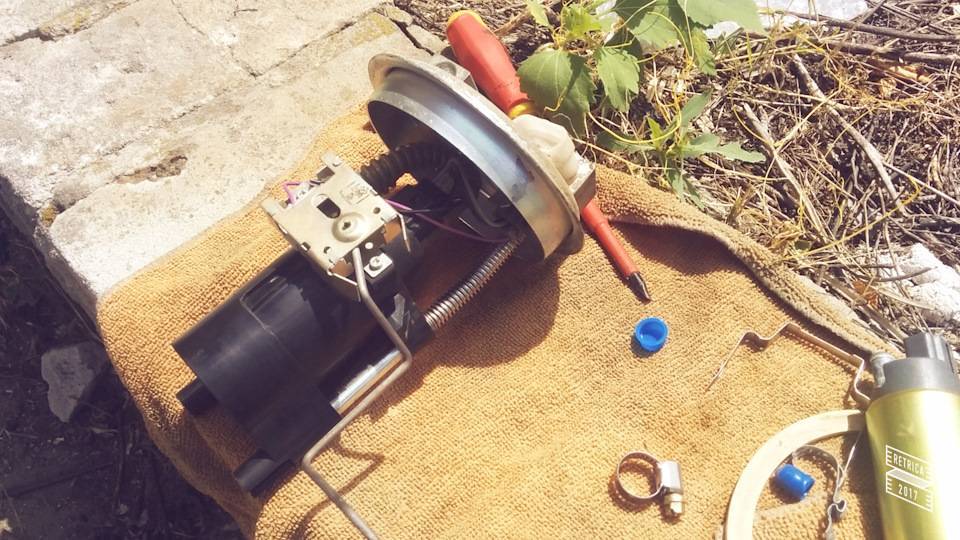

Отсоединяем топливный фильтр
Отключаем провода питания насоса

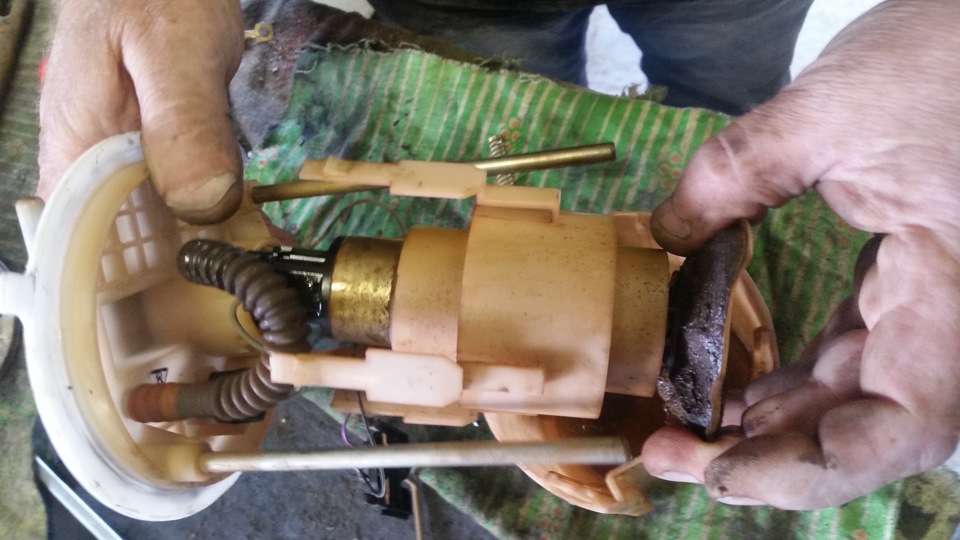

Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха
Отсоединяем трубку от выпускного штуцера
После установки насоса желательно проверить давление в системе вышеописанным способом.
Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.
Устройство бензонасоса
На автомобили с различными типами двигателей устанавливаются разные по технической конструкции бензонасосы. Если эксплуатируется карбюраторнай мотор, то применяется механическая деталь, которая состоит из корпуса, мембраны, клапанов и толкателя.
Большая часть электрических насосов, применяемых в современных автомобилях, находится в топливном баке. На инжекторе также используется ТНВД для увеличения давления топлива непосредственно перед подачей его в цилиндры.
Принцип работы бензонасоса
Если используется механический насос, то движение бензина по тонкому трубопроводу осуществляется за счет образования разрежения внутри камеры при перемещении мембраны под действием пружины, когда толкатель отводится назад.
После набора топлива внутрь насоса приемный клапан закрывается и открывается выпускной, через который топливо поступает в карбюратор. Толкатель механического бензонасоса механически связан с распредвалом двигателя и совершает возвратно поступательное движение за один полный оборот вала.
В электрическом насосе применяется электродвигатель, который устанавливается непосредственно в топливный бак. Нагнетание бензина осуществляется специальным роликом, который связан с якорем мотора, но встречаются также шестеренчатые и центробежные модели устройств.
Профилактика поломок бензонасоса
Как механические, так и электрические модели бензонасосов являются надежными деталями, которые редко выходят из строя, но чтобы продлить ресурс изделий следует освоить некоторые профилактические методы. К числу мероприятий, направленных на предупреждение поломок и увеличение срока службы бензонасоса, следует отнести:
- Замену топливных фильтров.
- Удаление из бензобака примесей (воды, песка и т. д.).
- Замену бензобака при наличии коррозии.
Замена фильтров должна осуществлять вовремя. Установка новых деталей позволит избежать засоров и работы топливного насоса при повышенных нагрузках. По этой же причине следует удалять из него воду и другие примеси. Замена бензобака может понадобиться при повреждении, когда на месте вмятины образуются очаги коррозии с внутренней стороны детали (актуально только для металлических емкостей).
Топливный фильтр
Назначением топливного фильтра является фильтрация топлива, поступающего в топливную систему. Для защиты компонентов системы, в особенности топливных форсунок, необходимо удалить из топлива загрязнения, которые могут попасть в топливный бак во время заправки автомобиля или вентиляции топливного бака.
Конструкция топливного фильтра
Топливные фильтры для двигателей с искровым зажиганием (бензиновые фильтры) устанавливаются на стороне нагнетания насоса подачи топлива. В последнее время все шире применяются фильтры, встраиваемые непосредственно в топливный бак. В этом случае фильтр не подлежит замене и должен быть рассчитан на весь срок службы автомобиля. В то же время продолжают использоваться топливные фильтры, встраиваемые в линию подачи топлива. Отсюда следует, что фильтры могут представлять собой как сменные элементы, так и элементы, рассчитанные на весь срок службы автомобиля.
Корпус фильтра изготавливается из стали, алюминия или пластмассы. Фильтр соединяется с линией подачи топлива при помощи резьбового соединения, трубки или быстроразъемного соединения. Корпус содержит фильтрующий элемент, задерживающий частицы грязи (см. рис. «Проходной топливный фильтр» ). Фильтрующий элемент встроен в контур подачи топлива таким образом, что топливо проходит через всю поверхность фильтрующей среды, насколько возможно, с одной и той же скоростью потока
Фильтрующие элементы топливного фильтра
В качестве фильтрующей среды используется специальная, пропитанная смолой бумага из целлюлозного волокна, в некоторых случаях (для работы в тяжелых условиях) сцепленная методом оплавления со слоем синтетического волокна. Этот слой призван обеспечить высокую температурную и химическую стойкость фильтрующего элемента. Эффективность фильтрации и сопротивление фильтра потоку определяются пористостью бумаги и распределением пор.
Фильтры для бензиновых двигателей имеют спиральную или радиальную форму. В фильтре спиральной формы тисненая фильтровальная бумага обернута вокруг несущей трубки. Топливо протекает через фильтр в продольном направлении.
В фильтре радиальной формы бумага сложена и вставлена в корпус в форме звезды. Устойчивость фильтрующего элемента обеспечивается пластмассовыми, резиновыми или металлическими торцевыми кольцами и, при необходимости, внутренней защитной оболочкой. Топливо протекает через фильтр снаружи внутрь, при этом частицы грязи отделяются от топлива фильтрующей средой.
Требования к топливным фильтрам
Система подачи топлива определяет требуемую тонкость фильтрации. Фильтрующий элемент для систем с впрыском топлива во впускной трубопровод имеет среднюю ширину пор приблизительно 10 мкм. Для бензиновых двигателей с прямым впрыском топлива требуется более тонкая фильтрация. В этом случае средняя ширина пор составляет около 5 мкм При этом, фильтрующий элемент должен задерживать до 85% частиц размером более 5 мкм Кроме того, новый фильтр для системы прямого впрыска топлива (бензина) должен отвечать следующему требованию: частицы металла, минералов и пластмассы диаметром более 400 мкм не должны вымываться топливом из фильтра
Эффективность фильтра зависит от направления потока. Поэтому при замене встраиваемых в линию (проходных) фильтров следует соблюдать направление потока, указанное стрелкой на корпусе фильтра.
Интервал замены обычных проходных фильтров, в зависимости от объема фильтра и степени загрязнения топлива, составляет от 30 000 до 90 000 км. Фильтры, встраиваемые в топливный бак, рассчитаны не менее, чем на 160 000 км пробега. В настоящее время существуют проходные и встраиваемые в топливный бак фильтры для систем прямого впрыска топлива, ресурс которых достигает 250 000 км.
Признаки проблем
Помимо диагностических причин обращения к данной процедуре, замеряется давление ещё и в том случае, когда вы наблюдаете некоторые проблемы в работе своего автомобиля. К ним можно отнести нестабильную работу двигателя с характерными стуками, толчками и рывками. Также, задуматься нужно и тогда, когда холостой ход вашего авто стал недостаточно ровным и плавным.
В некоторых случаях, можно заметить, что машина начинает «троить», когда некоторые из цилиндров, как бы, отказываются нормально работать. Вполне возможно, что у вашего авто значительно увеличится расход топлива, что заметно даже без специальных приборов. А, в самых сложных случаях, мотор может даже начать глохнуть, пока он работает на холостых оборотах — это говорит о том, что двигатель работает на бедной смеси.
Если же вы обратитесь на станцию технического обслуживания, то там могут провести ещё и замер содержания СО в отработанных газах. Если этот параметр слишком высокий, то это может свидетельствовать о вышеописанных проблемах.
Итак, с причинами мы разобрались, так что можно приступать и к непосредственному замеру в топливной рампе. Эта процедура мало отличается от замера давления воздуха в шинах.
Двигатель не запускается
Это главный симптом неисправного топливного насоса. Летом в жару может проявится умирающий бензонасос. Место стыка крыльчатки с осью ротора расширяется, и она проворачивает. Следует осуществить проверку давления топлива с рампы и с насоса непосредственно.
Ресурс топливного насоса определяется эксплуатацией автомобиля владельцем. Что требуется для то, чтобы бензонасос прослужил дольше и не вышел из строя:
- Проверять наличие воды в баке. Для профилактики наливать любой чистый спирт в бак. Он смешивается с водой и сгорая выходит через выхлоп. В магазинах есть вытеснитель влаги . В составе изопропиловый спирт.
- При покупке других вытеснителей или осушителей внимательно прочтите состав, так как спирта может не быть, а присутствовать другие химические соединения, которые почистят бак и засорят форсунки.
- Желательно иметь уровень топлива не менее половины бака. Это минимизирует соотношение вода-бензин, насос лучше охлаждается.
- Сеточку бензонасоса менять каждые 30 000 км, а фильтр тонкой очистки (бочонок) каждые 15 000 км. В этом то фильтре и скапливаются все отложения и вода. Причины поломки насоса в следствии сжатой сетки от воды частое явление.
Это интересно: Сколько сезонов можно проездить на одном комплекте шин — срок годности резины авто
Гудит бензонасос
Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.
Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.
Автомобиль плохо набирает обороты
Потеря тяги при отказе топливного насоса довольно распространённый симптом номер два. Цилиндры начинают плохо работать, нормального впрыска форсункой нет, воспламенение смеси становится не эффективным. Форсунка дает неравномерный распыл, скорость притока смеси в камеру сгорания падает. Таким образом, если электробензонасос отказал, то мощность двигателя снижается.
Что делать, если он начинает жужжать, гудеть и перестаёт качать
Это ещё одна серьёзная проблема. Электричество к насосу подаётся, но нужное давление в топливной магистрали не нагнетается. Давление, при котором устройство может работать, должно составлять более трёх бар. Точные показатели зависят от марки транспортного средства.
Давление образуется в топливной рампе. Оно должно быть равно 300 кПа и больше. Для того чтобы его измерить, используют манометр. При этом нужно учитывать показатели нормы для конкретной машины. Возьмём для примера инжекторный ВАЗ. В тот момент, когда поворачивается ключ зажигания создаётся давление в 3 атмосферы, во время холостого хода — 2,5 атмосферы, во время нажатия на газ -2,5–3 атмосферы. Таким способом можно надёжно определять проблемы в работе регулятора давления топлива в рампе, проблему в работе топливного насоса, связанную с его поломкой или истечением срока службы. Также это поможет узнавать о загрязнении фильтров.

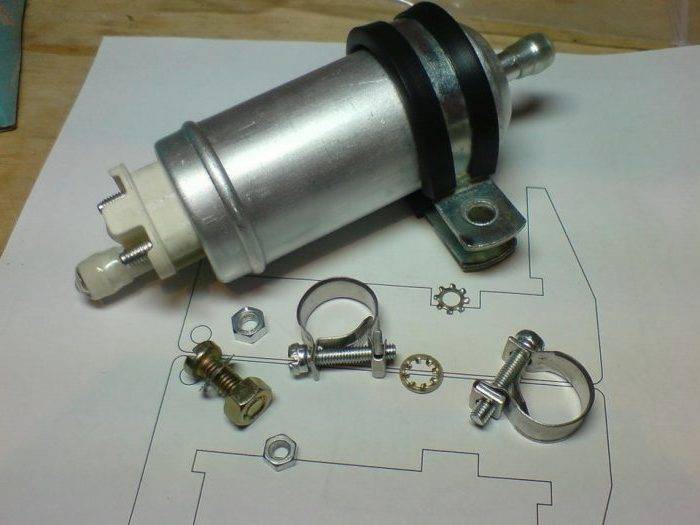

Видео с установкой Электробензонасоса
Ниже я прилагаю ролик с установкой данного насоса. С момента установки прошел почти год и насос работает без нареканий, так же заметил, что многие стали интересоваться внедрением данного ЭБН себе в авто, поэтому данную тему поднимаю на все ресурсы. Всем спасибо.
Насос топливный электрический старт вольт SFP08900
Насос топливный электрический давление 0.2 бар, пропуск.
Насос топливный электрический, STELLOX, 1001001SX
Насос топливный электрический, STELLOX, 1001119SX
Топливный насос низкого давления EP-5000
Насос топливный электрический, JP GROUP, 1215200300
Насос топливный электрический
Насос топливный электрический давление 3 бар, пропускна.
У00816 Карбюратор с топливным краном без штуцера подкач.
Насос топливный Стелс Леопард 600 в сборе (бензонасос к.
Насос топливный электрический, STELLOX, 1001015SX
Насос топливный низкого давления 3197244002 PORTER порт.
Регулятор давления топлива ВАЗ 2108-10, 21214, 1,5 л н.
Насос топливный электрический, STELLOX, 1001030SX
Клапан ТНВД PAJERO IV 3.2 TDL200 06-PAJERO SPORT NEW.
Насос топливный низкого давления 3197244002 PORTER порт.
Ярославль Насос топливный низкого давления (тннд) КАМАЗ.
Насос топливный электрический давление 1 бар, пропускна.
Насос топливный электрический давление 0.2 бар, пропуск.
Топливный насос низкого давления 12в 24в Yanmar Kubota.
Насос топливный электрический давление 3 бар, пропускна.
Насос топливный электрический давление 3 бар, пропускна.
Язда Насос топливный высокого давления (ТНВД) дв.245.7.
Насос топливный электрический ГАЗ,УАЗ (дизель) 51.1139.
Насос топливный 178F
Топливный насос 80007LPF на TOYOTA 23221-46010
Топливный насос низкого давления MB Sprinter (Мерседес.
ACHIM Насос топливный (в сборе)
Фильтр газа низкого давления неразборный FLS 12×12
Насос топливный электрический, STELLOX, 1002013SX
Бензонасос ВАЗ 80012LPF / 0580453453
Насос топливный низкого давления (крышка топливного фил.
Насос топливный электрический давление 3 бар, пропускна.
Насос топливный низкого давления (крышка топливного фил.
PROFIT Насос топливный высокого давления (ТНВД) дв.5143.
Бензонасос ВАЗ 80012LPF / 0580453453
Насос топливный низкого давления 3197244002_OEM PORTER.
Втулка (переходник) насоса топливного низкого давления.
Язда Насос топливный высокого давления (ТНВД) дв.740.11.
Топливный насос Bosch 0580453453 Lada: 580453453 2112-1.
Насос низкого давления , насос подкачки 12в,24в HEP-02A.
Плунжерная пара для ТНВД двигателя 4TNV98 YANMAR X5
Фильтр газа низкого давления неразборный FLS 12×12
Насос топливный электрический, STELLOX, 1001044SX
Плунжерная пара для ТНВД для двигателя YANMAR X4 BOSCH
Насос топливный электрический давление 4 бар, пропускна.
Топливный насос низкого давления 88059T58 Mercury Mercr.
Язда Насос топливный высокого давления (ТНВД) МАЗ дв.23.
Насос подкачки HEP-02A
Пекар насос топливный ГАЗ 31105 крайслер эл.погружной м.
Насос топливный Era 770044 Honda: 17040-SV1-A31 17040SV.
Топливный насос 80006LPF на NISSAN 17042-31U08
Плунжерная пара для ТНВД двигателя YANMAR I4
901-1110860-Корректор подачи топлива ТНВД 901.903 язда
Электробензонасос ГАЗ дв 406 BOSCH
Насос топливный низкого давления (крышка топливного фил.
Насос топливный электрический давление 3 бар, пропускна.
Топливный насос Yamaha 692-24410-00
Топливный насос Denso DFP-0106 Chevrolet / Daewoo: 9644.
Плунжерная пара для ТНВД двигателя YANMAR A.1
Переключатель вида топлива Digitronic DS-10
Насос топливный электрический давление 0.2 бар, пропуск.
Камминс Насос топливный высокого давления (ТНВД) дв.Cum.
Насос топливный низкого давления (крышка топливного фил.
Плунжерная пара для ТНВД двигателя YANMAR M3
0.035Mpa -Расход: 50-60 лч -Ток: 1,2-1.5а 2-провода Данный насос применяется на : Автомобили…
Бензонасос низкого давления 4011492
Камминс Насос топливный высокого давления (ТНВД) дв.Cum.
9П2.960.006-Насос топливный электрический погружной ГАЗ.
Наверное, каждый мужчина знает, что карбюратор – это главный механический узел системы обеспечения топлива бензиновому двигателю. А главной его задачей является изменение состава начальной топливно-воздушной смеси до нужного состава, к тому же он выполняет еще одну важную функцию – дозирование нужного количества готового топлива для поступления в двигатель.
Как правило, такие усовершенствования были в заимствованы из современных разработок. К примеру, на многих автомобилях можно заметить электронное зажигание или бензонасос, работающий на электрической энергии. В этой статье мы подробно разобрали все вопросы, связанные с установкой и повседневным использованием такого электробензонасоса.
Распределительный тип ТНВД
Следующим этапом в развитии дизельных систем питания стало использование насосов распределительного типа.
Особенность этого вида ТНВД заключается том, что в конструкции используется только одна топливная секция, которая обеспечивает подачу на все форсунки. Примечательно, что секция только одна, но в ней может использоваться разное количество плунжерных пар – от 1 до 4.
Существует несколько типов распределительных ТНВД, отличающихся между собой по особенностям работы прецизионных пар и их приводом. В целом, все насосы этого типа делятся на:
- торцевые;
- роторные;
- с внешним приводом (кулачковым).
Отметим, что последний тип из-за низких показателей надежности особого распространения не получил.
Торцевой тип
Насосы с этим приводом – достаточно распространенный вариант и выпускаются они многими именитыми производителями топливной аппаратуры для дизелей.
Топливный насос высокого давления
Устройство топливного насоса высокого давления с этим видом привода подразумевает наличие только одной прецизионной пары, которая одновременно выполняет и роль распределителя – направляет сжатое топливо к требуемой форсунке.
ТНВД торцевого вида
Особенность работы заключается в том, что поршень выполняет не только возвратно-поступательное перемещение, он еще при этом и вращается. Чтобы обеспечить одновременное выполнение нескольких движений, в конструкции используется специальная кулачковая шайба с закрепленными на ней роликами.
Суть работы очень проста – эта шайба за счет воздействия пружин находится поджатой к неподвижному кольцу (упирается в него роликами). В кольце проделаны выемки под ролики. При вращении ролики периодически попадают в имеющиеся выемки, что приводит к возвратно-поступательному движению самой шайбы, которая связана с плунжером, при этом она его сразу же и вращает.
Схема питания дизельного двигателя
При ходе поршня внутри втулки происходит сжатие дизтоплива, а его вращение обеспечивает открытие того или иного канала, по которому топливо под давлением движется к требуемой форсунке.
Процесс работы плунжера ТНВД
Блок высокого давления
Это была описана только работа топливной секции. Но в конструкцию этого насоса входит еще ряд дополнительных элементов:
- топливоподкачивающий насос (роторно-лопастной);
- регулятор опережения момента подачи;
- дозирующее устройство (механическое или электромагнитное);
Если рассматривать все эти дополнительные устройства, то принцип их работы – не сложен.
Подкачивающий насос располагается на валу ТНВД и представляет он собой ротор, с установленными в нем роликами. Вращается этот ротор в статоре, на внутренней поверхности которого проделаны специальные пазы.
Главный рабочий механизм ТНВД
В качестве регулятора опережения впрыска выступает неподвижное кольцо (к которому поджата шайба с роликами). Проворачивая ее вокруг оси можно менять угол проворота вала, при котором срабатывает рабочая пара. В движение это кольцо приводится исполнительными механизмами электронного блока управления ТНВД.
Дозировка топлива механическим регулятором выполняется за счет срабатывания специальной муфты. В электромагнитном типе роль дозатора выполняет специальный запорный клапан, который по сигналу от блока управления перекрывает подачу топлива в магистраль.
Роторный тип
Еще один ТНВД распределительного вида, получивший неплохое распространение, имеет так называемый роторный привод (он же – внутренний кулачковый). В этом насосе тоже имеется только одна топливная секция, в которой может использоваться 2, 3 или 4 плунжерные пары.
Снимаем опору с рычага
Теперь, когда элемент изъят из автомобиля, приступаем к его разборке. При помощи отвертки поддеваем опору под буртик. Выпрессовываем шаровую из рычага, опираясь на его ребро. Далее смотрим на состояние самого элемента. Отверстие в рычаге не должно иметь трещин и каких-либо разрывов. Если все в порядке, очищаем его от грязи ветошью, смоченной в бензине или уайт-спирите, и приступаем к запрессовке новой опоры.
Для этого нам нужно вставить деталь в отверстие и подложить под рычаг отрезок трубы подходящего диаметра. Легкими ударами молотка запрессовываем элемент в пазы. Следите за тем, чтобы не было перекоса. После этого рычаг в сборе с шаровой можно устанавливать на место. Процедура сборки производится аналогичным образом в обратной последовательности.
Принцип работы бензонасоса
Принципиальная схема бензонасоса
Основной функцией бензонасоса является передача топлива из бака к двигателю. В инжекторных двигателях топливный насос подключается к топливной рампе, а в карбюраторных – к карбюратору. При этом нужно не просто перекачивать топливо, а еще и обеспечивать определенное давление. Слишком высокое давление приводит к повышенному обогащению смеси и высокому расходу топлива. Слишком низкое давление приводит к обеднению смеси и падению мощности. И первый, и второй случай негативно сказывается на ресурсе двигателя. То есть, то, что бензонасос перекачивает топливо, не свидетельствует о его полной исправности.
Электрические бензонасосы
Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?
Напряжение

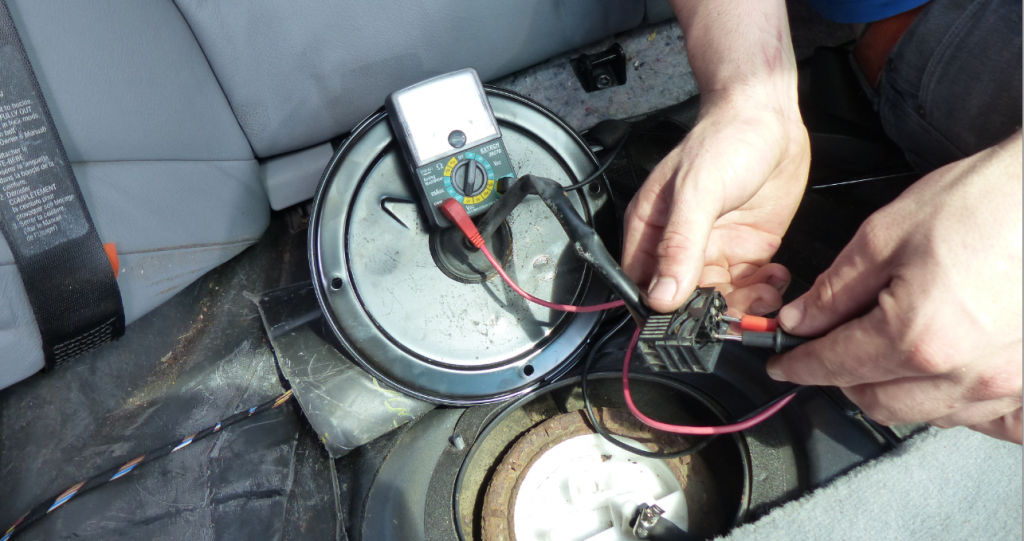

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:
- включите зажигание;
- прикоснитесь щупами вольтметра или проводками от лампы к контактам;
- если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.
Проводка
Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.
Предохранитель
Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».
Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно. При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».
Как проверить давление бензонасоса
Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа, снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.
Для проверки давления понадобится манометр со специальным приспособлением, устанавливаемым между штуцером и магистралью. Сделать это можно с помощью двух отрезков резинового шланга, выдерживающих давление до 7 кг/кв. см. Есть важный нюанс: давление, показываемое манометром, должно держаться на одном уровне десятки минут. Если оно падает раньше, налицо утечка, или износ насосного клапана. При быстром снижении давления двигатель будет работать неустойчиво. Есть и другой вариант подключения манометра: прямо под капотом, используя шланг, присоединенный к топливной рампе. Чтобы измерить давление двигатель можно и не пускать: достаточно включить зажигание и посмотреть на показания манометра.
Электродвигатель
Если все проверено, напряжение есть, а насос не работает, дело, скорее всего в сгоревшей статорной обмотке электродвигателя. Её исправность можно проверить тем же тестером. Для этого отсоедините от бензонасоса провода и поставьте прибор в режим омметра. Его щупы нужно присоединить к контактным клеммам устройства. Тестер должен показывать какое-то сопротивление (для каждой модели насоса оно свое). Если мультиметр во всех пределах измерений упорно показывает «бесконечность», придется покупать новый бензонасос.
Двигатель большинства современных автомобилей находится выше уровня бензобака, что исключает поступление топлива «самотеком» и вынуждает перекачивать его принудительно. Более того, для нормальной работы силового агрегата необходимо создать приличное давление в системе. Для этого и установлен на автомобиле топливный насос. За последние несколько десятилетий он не только изменился конструктивно, но и поменял свое местоположение. Поэтому нелишним будет напомнить, где находится бензонасос, его устройство и принцип работы.
После замены бензонасоса автомобиль не заводится
Иногда после установки нового насоса автомобиль невозможно завести. Причин у этой неприятности может быть несколько.
Установлен бракованный продукт. Его необходимо заменить.
Неправильно подсоединены трубки на вход и выход топлива.
Неправильно подключён штеккер электропитания.
Окислились контакты клемм. Их необходимо почистить.
Грамотное подключение проводов и трубок подачи топлива гарантирует исправную работу бензонасоса
Топливный насос является основным элементом системы подачи топлива. Любая его неисправность приводит к невозможности дальнейшей эксплуатации автомобиля
Следует обращать внимание на все симптомы снижения работоспособности механизма, немедленно идентифицировать их и принимать соответствующие меры. Удачи на дорогах!
Методика очистки
Процедура производится в несколько этапов. Сначала убирается подушка заднего сиденья и откидывается половинка дивана. Затем снимается пластиковая крышка бензонасоса. Потом нужно сбросить давление в топливной системе.
Теперь можно снимать минусовую клемму с аккумулятора. Необходимо отсоединить от насоса трубки (может пролиться бензин). Откручивается специальное прижимное кольцо-крышка. Следует слить из корпуса бензонасоса оставшийся бензин и убрать уплотнительное кольцо. Теперь насос можно вынимать.
Понадобится разобрать насос, чтобы его почистить. Сначала снимается нижняя часть, и только потом — сетка. Чтобы демонтировать последнюю, нужно подцепить фильтр отверткой в том месте, где насос крепится к корпусу. Обычно сеточка загрязнена очень сильно.
Можно сменить деталь на новую, но можно и почистить. Из средств, чем промыть сетку бензонасоса, лучше выбрать предназначенное для очистки карбюратора. Если есть необходимость механического воздействия, лучше чистить деталь мягкой щеточкой. Потом сетка просушивается и продувается. В конце процесса саму сеточку и низ корпуса бензонасоса рекомендуется промыть бензином. Остается только собрать все обратно.
