нутромер для измерения диаметра цилиндра
В разделе Сервис, Обслуживание, Тюнинг на вопрос как измерять внутренний диаметр цилиндра двигателя ВАЗ2101для подбора ремонтных колец ? заданный автором Олег Кошмак лучший ответ это Какие такие «ремонтные кольца»? Цилиндр замеряется нутромером в трёх поясах попеременно под углами 0 и 90 градусов (всего 9 измерений). После измерений делается вывод о геометрии цилиндра (износы бывают эллипс — по окружности, бочка, седло, конус, обратный конус по высоте). Все отклонения от формы нормированы. Только потом принимается решение оставить ли цилиндр без расточки и просто установить в него кольца того же размера, что и был (только новые) , или растачивать цилиндр. Кто вам сказал про «ремонтные кольца»???
Ответ от 2 ответа
Привет! Вот подборка тем с ответами на Ваш вопрос: как измерять внутренний диаметр цилиндра двигателя ВАЗ2101для подбора ремонтных колец ?
Ответ от Николай РоговскийДвигатель разобран помыт берем блок цилиндров и геометрию цилиндров замеряет спец лучше расточник нутромером если износ большой ремонтные кольца не помогут только расточка и лучше ее сделать еа координатке….
Ответ от Denver DenverНутромер вам в помощь.
Ответ от сергей соколовштангелем, там всё равно допуск есть
Ответ от Михаил МасловЕсли у Вас нет возможности расточить все цилиндры под ремонтный размер, то сразу ремонтные кольца устанавливать не следует. Вставьте нормальное кольцо в цилиндр и продвигая его внутрь с помощью старого поршня смотрите на зазор. Практика показывает, что вверху и внизу зазор минимальный. А в середине наибольший. Если зазоры очень большие (до 2,5мм) , то вероятно цилиндр уже был в расточке. В этом случае в него надо установить кольца «первого» или «второго» ремонта. Но при этом в верхней и нижней части цилиндра зазор не должен исчезнуть, иначе сорвёт головку поршня. Если на краях цилиндра зазора нет, а в середине он есть, то торец замка кольца можно слегка подточить. После замены колец потребуется поездить для их притирки.
Ответ от Ёергей Григорьевес-сно нутромером, но делать это должны компетентные специалисты-токари
Ответ от ГригорийНутромером или самими кольцами.
Ответ от 2 ответа
Привет! Вот еще темы с нужными ответами:
Как правильно установить поршневые кольца 402 двигатель
Здравствуйте Уважаемые друзья! Продолжая, капитальный ремонт двигателя, мы с Вами в этой статье разберемся с поршневыми кольцами. Да, мы посветим поршневым кольцам целую статью, потому что поршневые кольцо это один из важнейших деталей двигателя. Давайте разберемся чем чревато изнашивание поршневых колец. Упругость поршневых компрессионных колец, сжатых стальной лентой до зазора в стыке 0,4 мм, должна быть 17,5 — 25,0 Н. С увеличением изнашивания нарушается правильная геометрическая форма гильз цилиндров, увеличиваются зазоры в стыках колец, зазоры между кольцами и кольцевыми канавками в поршне; упругость колец сильно падает. Все это приводит к нарушению их герметизирующих свойств. С увеличением изнашивания возрастает и количество газов, проникающих в картер двигателя, начинается повышенный расход масла.
А вот основной причиной, определяющей необходимость замены поршней, является износ канавок под поршневые кольца. Увеличенный зазор между канавкой и кольцом способствует интенсивному перекачиванию масла в надпоршневое пространство. При больших изнашиваниях поршневых канавок замена одних только колец не даст положительных результатов, поэтому, если зазоры между торцом кольца и канавкой в поршне больше 0,15 мм, заменяют поршни и кольца новыми. Поршни заменяют с подбором по гильзам (если, конечно, Вы не меняете всю поршневую группу), в которых они будут работать. Подбирают поршни по усилию протягивания ленты-щупа толщиной 0,05 мм, шириной 10 мм и длиной 250 мм между поршнем и гильзой.
Подбор поршней по гильзам.

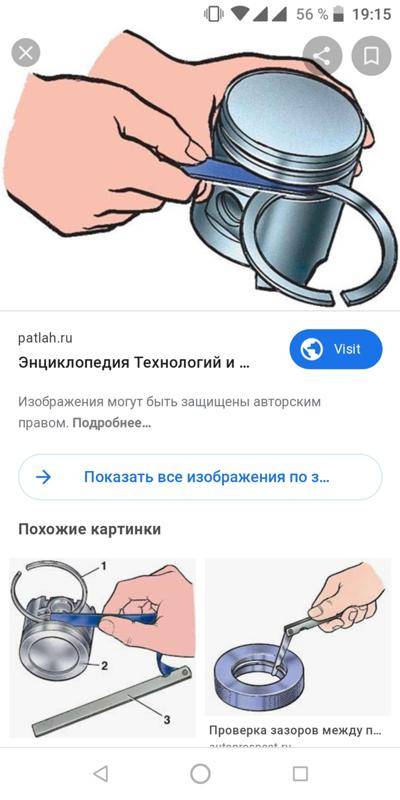

Ленту-щуп закладывают между гильзой и поршнем со стороны, противоположной прорези на юбке поршня по всей его длине. Усилие при протягивании ленты-щупа должно быть 35— 45 Н для новых гильз и поршней и 20 — 30 Н для гильз и поршней, бывших в употреблении. Подбирают поршни обязательно без поршневых пальцев при нормальной комнатной температуре (+20 °С). Если по каким-либо причинам подбор приходится делать при температуре, отличной от комнатной, то усилие протягивания ленты должно быть ближе к верхнему пределу при температуре выше 20 °С и ближе к нижнему пределу при температуре ниже 20 °С. После подбора поршни маркируют в соответствии с номерами цилиндров, к которым они подобраны.
Если Вы ставите уже всю поршневую группу, новую, то конечно же будет легче. Но все же я Вам рекомендую ставьте поршень со своей гильзой как были упакованы. Поршневые кольца тоже нужно будет подобрать и проверить. Поочередно устанавливаем кольца в цилиндр на глубину 20–30 мм и щупом измеряем зазоры. Компрессионные кольца должны иметь зазор в замке 0,3–0,6 мм, маслосъемные — 0,3–1,0 мм.
Проверка зазора в стыках поршневых колец.
Если Вы ставите, поршневую группу, бывшие в употреблении, то нужно обязательно померить нутромером не изношены ли гильзы, согласно таблице. Нужно будет проверить еще зазоры между торцами и стенками поршневых канавок при помощи новых поршневых колец. Зазор проверяем в нескольких точках по окружности поршня. Величина бокового зазора для компрессионных колец должна быть 0,050–0,082 мм, для сборного маслосъемного кольца 0,135–0,335 мм.
Проверяем зазоры колец в поршневых канавках.
Теперь же нужно будет все кольца надеть на свои места в поршневых канавках. Обычно на упаковке, поршневых колец, производитель показывает в какой последовательности надевать поршневые кольца. Если же окажется, что инструкции нет, то нужно будет проделать следующее:
- Надеваем кольца на поршень, начиная с маслосъемного кольца;
- Раскрыв замок расширителя маслосъемного кольца, устанавливаем его в нижнюю канавку кольца, после чего сводим концы расширителя;
Надеваем на расширитель маслосъемное кольцо, надписью к днищу поршня, угол между замками расширителя и кольца — 45 градусов;
Устанавливаем нижнее компрессионное кольцо, надписью и фаской с внутренней стороны кольца, так же к днищу поршня;
И наконец, устанавливаем верхнее компрессионное кольцо.
Нужно знать что для авторемонтного производства выпускают поршни номинального и трех ремонтных размеров. Для обеспечения подбора по гильзам поршни рассортированы на пять размерных групп, которые обозначены буквами русского алфавита. Обозначение размерной группы выбито на днище поршня. Размерные группы поршней номинального и ремонтного размеров, а также их обозначения приведены в таблице 1.
Таблица 1. Размерные группы поршней номинального и
ремонтного размеров и их обозначения
Источник
Оглавление
Нутромер является измерительным инструментом, который предназначается для получения данных о расстоянии между двумя поверхностями, а также определения внутреннего диаметра различных деталей. В среднем, точность измерения этим прибором составляет 0,01 мм. Нутромер для измерения диаметра цилиндра состоит из сменных калиберных стержней, которые являются удлинителями и головки. Сама головка состоит из следующих частей:
- Сменный наконечник;
- Стопорное устройство;
- Стебель;
- Колпачок;
- Барабан;
- Микрометрический винт
Благодаря наличию сменных наконечников можно увеличить предел измерений. Для тех приборов, у которых точность измерения составляет 0,01 мм, актуальным ГОСТом является 868-82, а для устройств с ценой деления 0,001 или 0,002 мм – 9244-75.
Преимущества нутромеров состоят в достаточно высокой точности измерения, как для частной, так и для производственной сфере. Стоимость прибора также не высока. Главное, что здесь сохраняются преимущества всех механических устройств, куда относится долговечность работы. В то же время за ними требуется специальный уход и особые условия хранения. При поломке зачастую ремонт очень сложен и выходит легче заменить прибор на новый, чем отремонтировать. При некоторых измерениях на мягких частях могут оставаться деформации, если было сильное нажатие. Если речь идет об измерении цилиндров, то возникают сложности в местах, где имеются окна.
Какими видами нутромеров можно измерить диаметр цилиндра?
Нутромеры зачастую используется для измерения диаметра цилиндра. Для этой операции не подходят микрометры, так что специалисты используют эти разновидности устройств. Измерение цилиндров нутромером производится в двух перпендикулярных плоскостях и четырех поясах. Для этого подходят самые популярные разновидности нутромеров.
Индикаторный тип устройства подходит больше для тех цилиндров, диаметр которых является относительно небольшим. Они могут работать с размерами от 6 мм и больше. Он легко в использовании, но использует относительный метод измерения, так что у прибора имеются две шкалы. Несмотря на то, что он может работать с маленькими величинами, погрешность у него является более высокой, чем у другого типа этих устройств.

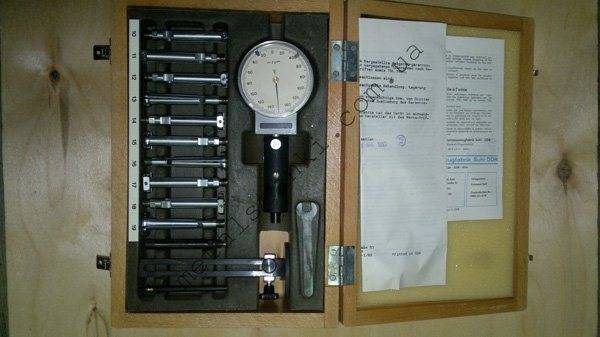

фото:нутромер индикаторный для измерения диаметра цилиндра
Микрометрический нутромер использует абсолютный способ измерения, что при той же цене деления, что и у индикаторного типа дает значительно меньшую погрешность. Предел измерений здесь лежит в диапазоне от 50 до 4000 мм, что зависит от конкретной модели. Люди нередко используют два прибора, чтобы получить более точные данные.
Подбор нутромера для измерения диаметра цилиндра
Чтобы измерить цилиндр нутромером, требуется правильно подобрать само устройство. От этого будет напрямую зависеть точность результата, а также удобство использования. В первую очередь следует определиться с подходящими размерами, так как у микрометрического и индикаторного типа слишком большой разброс по минимальному пределу. Если нужно работать с деталями диаметром до 5 см, то подойдет индикаторный нутромер, если более – микрометрический.
Далее уже нужно определяться с тем, какие сменные калиберные стержни должны идти в наборе. Они расширяют и сужают рабочий диапазон прибора, так что для получения правильных данных нужно иметь широкий запас сменных частей. Чем выше класс точности, тем меньше погрешность, так что современные высокоточные устройства позволяют получить максимально точные данные для дальнейшей работы.
Естественно, что прибор должен пройти поверку, не иметь повреждений и соответствовать принятым ГОСТам. Если есть возможность, то специалисты проводят измерение несколькими приборами одновременно.
Настройка нутромера по микрометру
В первую очередь проверяется точность микрометра с помощью концевой меры. Если погрешность находится в допустимых пределах, то действовать необходимо по следующему плану:
- подбирается сменный стержень (например, длиной 10 мм) и устанавливается на измерительную штангу нутромера;
- на микрометре так же выставляется размер 10 мм, после чего зажимается стопорный винт;
- нутромер фиксируется в тисках через деревянную втулку на стебле. Этим обеспечивается его неподвижность;
- стержень нутромера помещается между измерительными губками микрометра;
- отклонившаяся стрелка совмещается с отметкой «ноль» на циферблате вращением головки индикатора.
Для измерения диаметра цилиндра прибор помещается внутрь отверстия так, чтобы его стержень находился перпендикулярно продольной оси изделия. Нужное положение достигается с помощью легких покачиваний.
Если стрелка отклоняется влево от нуля, то диаметр исследуемого отверстия больше размера образца. Если вправо – то меньше.
Снимаем показания: стрелка отклонилась влево на 15 делений. Делаем расчет: умножаем 15 на цену одного деления (0,01 мм) и получаем 0,15 мм.
Зная диаметр образца (10 мм), производим окончательный расчет: 10+0,15=10,15 мм.
При снятии показаний стоит учитывать, что индикатор имеет две шкалы:
- большую – сотые доли мм.;
- малую – миллиметры.
Для измерения отверстий больших размеров применяются дополнительные стержни-удлинители, входящие в комплектацию нутромера. Более детальную информацию о том, как пользоваться прибором, вы можете найти в инструкции по эксплуатации.
Роль поршневых колец в эксплуатации двигателя
Есть ряд условий, соблюдение которых гарантирует долгую эксплуатацию поршневых колец. Во многом они зависят от характеристик зазора. Чтобы двигатель прослужил долгое время, необходим правильный зазор, который помогает в контроле таких параметров, как:
- Температура. От этого параметра зависит сама возможность работы системы. Если температура будет слишком высокой, то поршень расплавится за несколько секунд.
- Давление. В данном случае поршневые кольца играют роль уплотнителей. Само собой, что без правильного зазора эта функция будет трудноосуществимой. При возникновении давления, круги прижимаются к плоскости цилиндра. Правильный зазор позволяет максимально стабильно распределить силу давления.
- Подача масла. За этот параметр отвечают маслосъемные поршневые кольца. У них есть две перемычки. Именно они регулируют подачу субстанции в нужном количестве. Обычно данный параметр устанавливается на показателе в 1- 2 мкм. При оптимальной подаче уменьшается потребление бензина.
При правильном выставлении данных параметров срок эксплуатации каждой детали двигателя возрастает в несколько раз. Большую роль в их регулировке играют поршневые кольца и их зазоры.
Признаки неисправности
Для начала рассмотрим основные симптомы неисправностей при холодном запуске силового агрегата. Начнем со свиста, стука и прочих шумов.
Изношенный приводной ремень
Свист, стук и шум
Как показывает практика, чаще всего стук и свист в двигателе обусловлены неполадками в работе ремней, роликов натяжителя или в изношенных валах:
Ремни. Чтобы найти поломку, понадобится специальная проникающая смазка. Когда мотор только начал работать первое время после запуска, смазку необходимо распылить на приводные ремешки генераторного устройства, усилителя рулевого колеса, а также кондиционера. В разных авто эту функцию может выполнять один ремень или несколько. Если после обработки ремешков смазкой свист или стук пропали, то значит, ремни следует заменить.
Еще одной причиной свиста и стука является ролик натяжителя, в данном случае, если ум не пропал, нужно также обработать смазкой ролики газораспределительного механизма, генераторного устройства и кондера. Если звуки пропали, значит ролик необходимо поменять. В противном случае со временем ролик ГРМ может выйти из строя, что приведет к обрыву самого ремня, а это, в свою очередь, может стать причиной повреждения клапанов силового агрегата.
Еще одна часто встречаемая проблема — это износ валов, при этом может проявляться стук и скрежет при запуске мотора
Необходимо уделить внимание диагностике состояния валов генераторного узла, помпы, компрессора гидроусилителя руля и кондера. Если это свист, то в любом случае изношен один из валов.. Изношенный и новый ролики натяжителя
Изношенный и новый ролики натяжителя
Дым
Дым при запуске холодного двигателя — еще одна часто встречаемая проблема.
Но если запуск двигателя сопровождается дымом, в первую очередь нужно понять, какой у него цвет, поскольку причины могут быть разными:
- Синий дым обычно является следствием эксплуатации низкокачественной моторной жидкости, а также неправильного или неполноценного ТО машины. Также синий дым может появляться в результате попадания масла в цилиндры ДВС через люфты между стержнями клапанов и втулками, а также через поршневые кольца. Бывает такое, что синеватый оттенок дымка обусловлен износом элементов цилиндро-поршневой группы. Как показывает практика, зачастую мотор прогревается и выхлопной дым может иметь оттенок, но если износ элементов критический, то он наоборот, будет становиться более синим и усиливаться по пере прогрева мотора.
- Белый дым — это, как правило, вполне нормальная ситуация, особенно при запуске мотора в холодное время года. Гораздо хуже, если он появляется при пуске ДВС в теплое время года или если он «очень» белый — это свидетельствует о попадании охлаждающей жидкости в цилиндры агрегата. Как правило, причина проблемы в данном случае кроется в пробитой прокладке головки блока цилиндров, поэтому необходимо как можно быстрее избавиться от этой проблемы.
- Сизый дым обычно появляется в результате переизбытка горючего в системе либо при нехватке воздуха, а это, в свою очередь, свидетельствует о неполадках в работе системы подачи топлива. Помимо дымка, водитель столкнется с проблемой увеличенного расхода топлива, снижения мощности силового агрегата, а также к его некорректной работе в любом режиме. Если системе не хватает воздуха, возможно, это связано с засорением воздуховодов, износом воздушного фильтрующего элемента, а также выходом из строя различных регулятором. Чтобы определить причину, следует произвести замер давления топлива. Если полученный показатель слишком низкий, топливные фильтры следует поменять (автор видео — канал RemAvtoCLUB).
Низкие и повышенные обороты
Если после старта ДВС работает на нестабильных оборотах, это может быть следствием заедания дросселя, в частности, тем, что узел не может вернуться в начальное положение. Обычно причина заключается в выходе из строя механической части привода или в чрезмерном объеме отложений на внутренних компонентах карбюратора. Необходимо произвести диагностику компонентов привода и произвести очистку дросселя. Для прочистки можно использовать специальное средство для карбюраторов.
Иногда бывает такое, что нестабильные обороты вызваны неправильно регулировкой холостого хода. Поэтому время от времени они могут как повышаться, так и понижаться. В этом случае холостой ход надо просто отрегулировать — как правило, это позволяет решить проблему. Один из вариантов решения проблемы плохого запуска двигателя описан на видео ниже (автор — Сергей Гусельников).
Самостоятельная замена поршней
Всё начинается с подготовительных работ. Сначала нужно обесточить аккумулятор, слить антифриз и моторное масло из поддона картера. Потом провести этап квалифицированной диагностики. Это делается двумя способами: без снятия и со снятием моторной установки.
Чтобы обойтись малой кровью, демонтируется только головка блока цилиндров и поддон. С верхней части цилиндров напильником снимается нагар. Последующие действия:
- замерить диаметр между стенками цилиндра нутромером и сверить с паспортными данными;
- убедиться прокручиванием коленвала, что на гильзах имеются расточки — если состояние гильз не вызывает сомнений, двигатель можно не снимать;
- осмотреть дно поддона — насторожить должна металлическая стружка в масляной плёнке, указывающая на износ колец, вкладышей;
- проверить состояние поршней, аккуратно сняв их вместе с шатунами и кольцами — в норме не должно быть глубоких задиров на юбке, прогара днища, износа верхней канавки больше допустимого значения.
проверка поршней на двигателе
Как проводить на двигателе замену поршневых колец подробно описано ниже.
Как установить новый поршень вместо старого?
Если повреждения значительны, надо заменить поршень. Для этого его следует отделить от шатуна, удалив из отверстий в бобышках стопорные кольца. Палец достаётся с помощью выколотки.
Подробнее о том, как разъединить (выбить) поршень от шатуна:
уложить поршень на два деревянных бруска;
- вдеть выколотку в отверстие под цилиндрический стержень на поршне;
- ударить сверху по выколотке молотком несколько раз, пока не выскочит палец.
Чтобы установить новый поршень, сначала нужно вдеть в него палец. Данный элемент также рекомендуется заменить. Палец должен войти в отверстие с небольшим усилием. Если он вываливается, то однозначно не подходит по размерам. В этом случае подбирают другой стержень для шарнирного подвижного соединения.
Запрессовка пальца выполняется на «горячую» специальной оправкой или самодельным приспособлением с направляющей втулкой. Она должна быть диаметром на несколько микром толще элемента шарнирного соединения. Собирается «приспособа» перед вдеванием пальца на шатун и поршень так: сначала на оправку надевается палец, затем сверху ставится выколотка. Всё это дело затягивается на конце прута удерживающим винтом.
Крайне желательно перед запрессовкой проводить этап подгонки. Палец вдевается в отверстие поршня, без шатуна. Затем проверяется, как он вошёл. Если неравномерно, то на приспособление добавляется шайба.
- зажать шатун в тисках;
- 1,5-2 минуты нагревать ручной горелкой внутреннюю часть шейки шатуна;
- поставить сверху поршень, стрелкой в сторону замков шатуна — указывается производителем на головке элемента;
- вдеть оправку с пальцем в поршень и шатун до упора;
- вывернуть фиксатор, убрать всё лишнее, оставив палец внутри поршня.
запрессовка поршня в шатун
После остывания проверяется хождение поршня. Минимальная его подвижность укажет на правильное проведение работы.
Как заменить поршневые кольца?
Обязательно должен быть демонтирован поддон картера. Дополнительно снимается также маслонасос — рекомендуется проверить его состояние. Далее откручиваются крышки шатунов, последние выталкиваются с поршнями вверх.
Ремонт ГБЦ
Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.
Недавно купленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.
Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем.
Такая же полоска должна появится на седле клапана.
Замена поршневых колец
На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:
- в цилиндрах нет выработки;
- не имеет следов повреждения их внутренняя поверхность.
При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.
Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:
- выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
- сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
- снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
- отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
- раскручиваем гайки приемной трубы глушителя;
- полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
- если под двигателем есть защита, демонтируем ее;
- подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
- снимаем нижний лючок корпуса КПП (три болтика);
- головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
- демонтируем поддон, снимаем маслоприемник;
отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
- шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
- снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
- устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
- устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
- ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
- затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.
Причины износа поршневой группы
Постоянная эксплуатация машины неминуемо приводит к повреждениям ПГ. Как и любые другие элементы силового агрегата, поршни изнашиваются по причине устаревания или из-за перегрева, вызванного нарушением процесса сгорания.
Чем вызывается износ днища поршня?
Задиры на днище поршня образуются по причине засорения или деформации масляной форсунки, установки элементов с другими размерами, неисправности в системе охлаждения.
На поршнях подержанных машин часто заметны следы от ударов. Вызываются они чересчур большим выступом поршня или неправильной подгонкой торцевой стороны ГБЦ. Это же происходит из-за отложений моторного масла на головке элемента, необычно узким зазором в клапанном приводе и неправильной установкой фаз ГРС.
Переходим к блоку цилиндров
Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.
Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.
Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.
Устраняем продольный люфт коленвала
На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.
Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.
Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.
Собираем поршневую
Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.
Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.
После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.
Проверяем тепловой зазор в поршневых кольцах
Раскладываем каждый комплект колец к каждому цилиндру.
По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.
Щупами замеряем зазор.
Номинальный зазор: 0.25 — 0.45 мм.
Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.
Устанавливаем новые кольца
Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.
Кольца в канавках поршня должны обязательно легко вращаться.
Как проверить зазор между поршнем и цилиндром самостоятельно
Как вы думаете, — что может быть общего между человеком и двигателем автомобиля? Когда человек маленький, он не может говорить и пожаловаться на то, что его беспокоит. Вырастая, мы начинаем говорить и сообщать о проблемах в организме.
Когда двигатель автомобиля новый, то ему не о чем нам сообщать. Он работает «как часы», но с возрастом двигатель начинает сообщать нам о проблемах «внутри себя». Как? Первое, что мы можем услышать – это стук двигателя. Вернее, стук деталей, расположенных внутри головки блока цилиндров или в самом блоке цилиндров.
Стук в двигателе может происходить по разным причинам, возникать при заводке, и пропадать после прогрева. Это может стучать и распредвал, и коленвал и т.д. Одной из причин появившегося стука может являться зазор между поршнем и цилиндром. Вот именно об этом сегодня и речь.
Важно помнить, как бы мы не хотели услышать стук в двигателе, он, рано или поздно, появится, и нужно быть готовым к этому неприятному явлении
Почему изменяется зазор между поршнем и цилиндром
Да, а почему? Вроде бы и эксплуатация двигателя проходит в штатных условиях. И моторное масло заливаем в соответствие с рекомендациями производителя. То есть не жалеем денег, лишь бы двигатель был «накормлен» тем, что сказали давать производители.
Эти и другие причины подводят нас к тому, что зазор между поршнем и цилиндром отклоняется от заданных параметров.

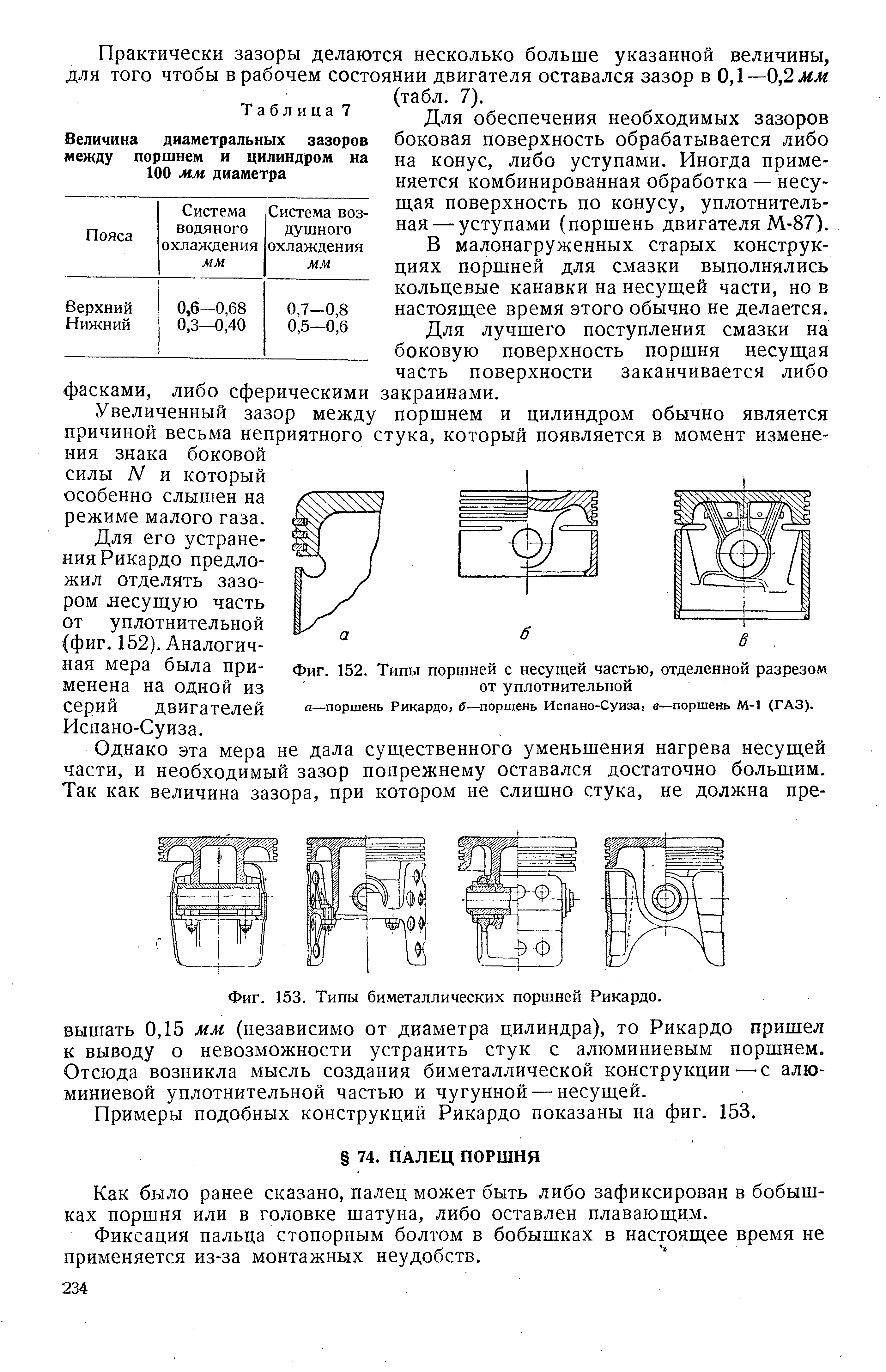

Результат нарушения зазора между поршнем и цилиндром
Увеличившийся зазор между поршнем и приводит к стуку, ухудшению компрессии двигателя, перерасходу масла, и к выходу из строя двигателя. Уменьшение зазора между цилиндром и поршнем ведет к появлению задиров на зеркале цилиндра, перегреву деталей блока.
И в том и в другом случае требуется ремонт поршневой группы. Без вариантов. Или, если есть желание, подумайте о покупке нового двигателя. Но, всё же, дешевле вовремя провести ремонт цилиндров и поршней. А ремонт будет заключаться в замене цилиндров и расточке или хонинговке цилиндров.
Как проверить зазор между поршнем и цилиндром
Нам понадобятся два измерительных инструмента: нутромер – для измерения внутреннего диаметра цилиндра, и микрометр – для измерения диаметра поршней
Не станем распылять наше внимание на структуру материалов и технологию изготовления поршней. Перейдём к замеру зазора
Как и цилиндры, поршни по своему наружному диаметру распределены на 5-ть классов: A, B, C, D, E. Замер диаметра поршня проводится в районе цилиндрической части юбки, на расстоянии от днища плоскости в 52,4 мм. Класс нашего поршня вы увидите на днище. Клеймо с соответствующей буквой.
Измерение диаметра цилиндра производится в четырёх поясах и в двух плоскостях, перпендикулярных друг другу (вдоль и поперек блока цилиндров). Если измерив, вы получаете зазор между поршнем и цилиндром выше 0,15 мм, то нужно приступать к подбору ремонтных поршней.
При условии, что зеркало цилиндра никоим образом не нарушено, подбираем поршни. Если же на зеркале цилиндра существуют механические повреждения, то вначале производится расточка или хонингование цилиндров. При этом не следует забывать, что расточка проводится до размера к ближайшему ремонтному размеру поршня.
После проведенного ремонта цилиндров, подбираем поршни соответствующего ремонтного размера. Для классических моделей двигателей отечественного производства, существует норма монтажного зазора между поршнем и цилиндром: 0,06 – 0,08мм (для 05 и 06 двигателей) и 0,05 – 0,07 (для 01 и 03двигателя).
Немаловажно, чтобы при подборе поршней вы обратили внимание и на их вес. Масса поршней одного двигателя не должна отклоняться на 2,5 грамма. Этот показатель важен для того, чтобы уменьшить вибрацию двигателя при разности масс возвратно-поступательного движения
Этот показатель важен для того, чтобы уменьшить вибрацию двигателя при разности масс возвратно-поступательного движения.

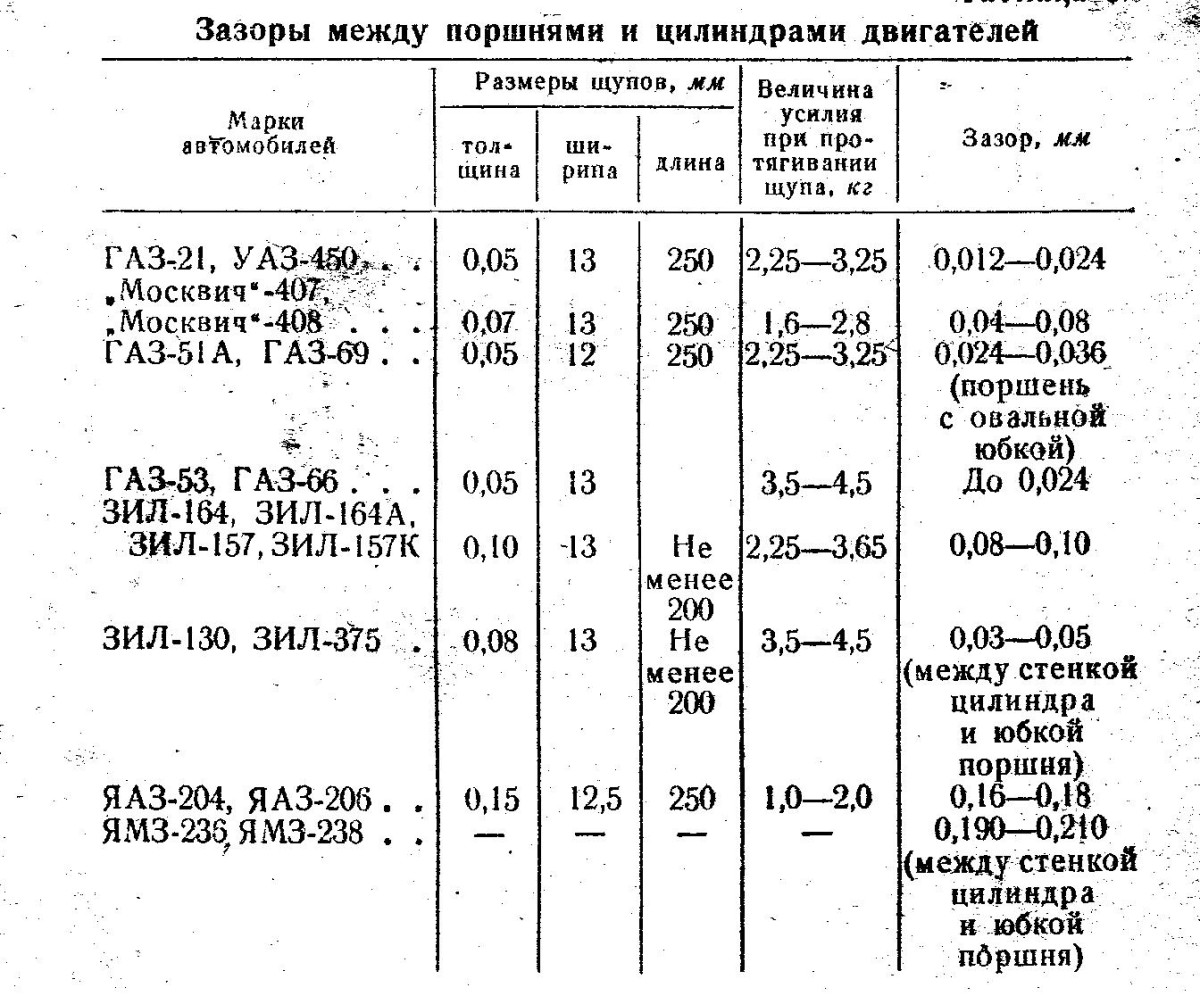

Ремонтные размеры поршней и цилиндров, а также нормы производителя к зазорам именно для вашего двигателя нужно уточнять в Руководстве по эксплуатации и ремонту именно вашей модели двигателя.
Удачи вам при измерении зазора между поршнем и цилиндром, и правильном подборе ремонтных деталей.
Источник
Что в итоге
Надо признать, что поддержание немолодой Шнивы в хорошей форме отнимает немало времени и денег. Даже несмотря на то, что многие ремонты я выполняю самостоятельно, один километр обходится более чем в пять с половиной рублей. Конечно, жизнь у нашей машины непростая, ведь ей часто приходится таскать нелегкий прицеп. Готов предположить, что при обычной более щадящей эксплуатации ее содержание обошлось бы на 10–15 процентов дешевле. То есть расходы на ремонт и запчасти составили бы 650–700 тысяч рублей. Все равно дороговато получается. Ведь сегодня даже за эти деньги можно купить новую машину.
Chevrolet Niva
- Изготовитель — GM-АВТОВАЗ, Россия
- Год выпуска — 2013
- В эксплуатации «За рулем» — с мая 2013 года
- Пробег на момент отчета — 145 000 км
