ИЖ-Планета 5: внешний вид мотоцикла, технические характеристики, преимущества и недостатки, отзывы

Сборка

В тщательно отмытый и подготовленный к сборке картер ставим первичный вал, шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами.

Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.

Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.

Устанавливаем на свои места направляющие вилок (проточками к корзине сцепления). Кстати, «Планетовскую» КПП в случае необходимости можно собрать-разобрать не разбирая корзину сцепления и не снимая направляющие. Но для этого при установки придется немного вытянуть на себя копирный вал, завести штифты вилок в пазы и после этого — отвести стопорную планку и задавить копирный вал до упора.

Устанавливаем промежуточный вал.

На старых двигателях концевая шестерня ставится отдельно. На более поздних — выполнена заодно с промежуточным валом.

Заправляем возвратную пружину вала переключения передач так, как это показано на картинке.

Проверяем работоспособность собачек вала переключения передач: сжимаем-разжимаем их несколько раз

Особое внимание уделяем ихним рабочим кромкам: они должны быть острыми не зализанными. И не забываем проверить пружину, которая сжимает собачки: она должна быть правильной формы и обеспечивать упругость хода собачек

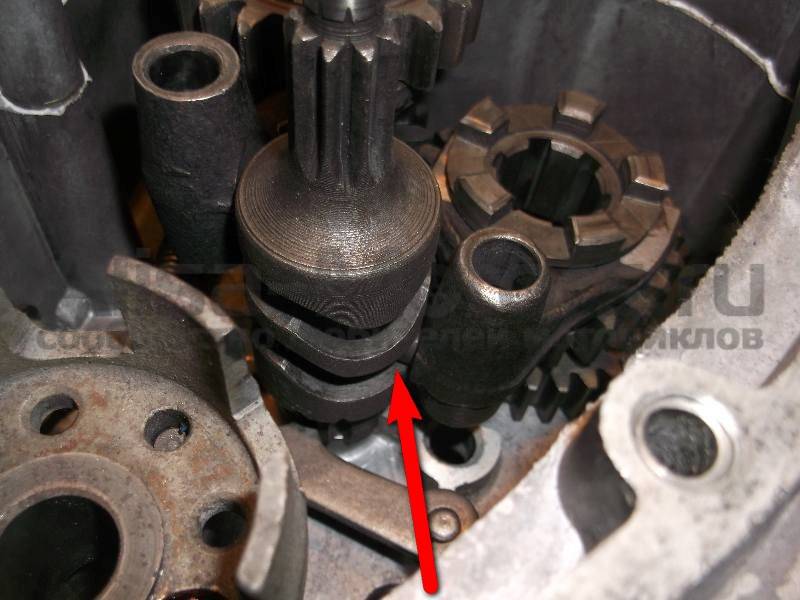

Сжимаем собачки и устанавливаем вал переключения передач на свое место.

Разворачиваем копирный вал меткой на корпусе к валу переключения передач и чтобы во время установки не промазать мимо метки — замазываем промежуток между зубьями напротив метки копирного вала литолом или красим. Так будет заметней.

Ищем на секторе риску и во время надевания сектора на вал переключения передач — совмещаем риску на секторе с меткой на корпусе копирного вала: зуб напротив риски сектора должен строго зайти между зубов напротив метки копирного вала.

Чтобы во время установки наши метки не сбились — связываем между собой — сектор и копирный вал обычной швейной нитью.

Одеваем на первичный и копирный вал штатные, упорные шайбы и вставляем на свои места направляющие втулки крышки КПП.

Обезжириваем плоскости, наносим герметик, укладываем прокладку, устанавливаем крышку и с максимально возможным усилием затягиваем крепежные болты. Под болты отмеченные желтыми стрелками подлаживаем специальные шайбы.

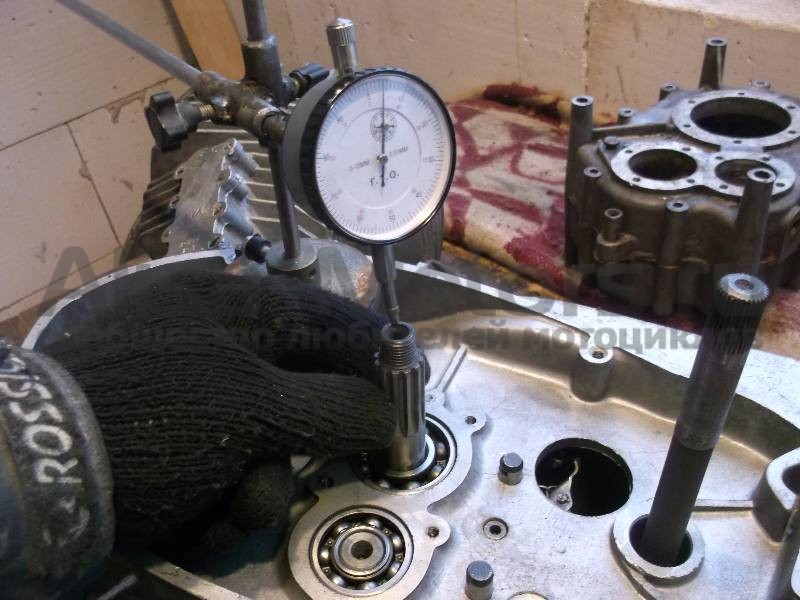

После затяжки крышки КПП — проверяем осевые люфты первичного и вторичного вала. Норма: 0,2-0,4мм.

Если люфт будет больше нормы — снимаем пластину, осаживаем подшипник и подлаживаем под него необходимое количество регулировочных шайб.

Особенности электрооборудования

Схема электропроводки ИЖ Планета 4 практически полностью скопирована с модели Юпитер первой появившейся на заводском конвейере.

Отличия лишь в том, что:

У семейства Планета один рабочий цилиндр, соответственно и система зажигания рассчитана на обеспечение его работы;
У семейства ИЖ Юпитер, в отличии от Планеты – 2 рабочих цилиндра, соответственно, схема проводки имеет дополнительные повторяющиеся элементы.

Головной свет

На ИЖ Планета 4 установлены более совершенные светотехнические приборы:

Фара типа «европейский луч» ФГ137В со стеклом с асимметричным узором;
Режим ближнего света с лампой А12—45 + 40 Вт;
Современные указатели поворота типа 16.3726 (мощность ламп – 25 Вт).

Фото ИЖ Планета 4 образца 1986 года

Благодаря модернизации системы освещения, а также комплектации мотоцикла:

аккумулятором 6МТС-9;
генератором переменного тока повышенной мощности 100 Вт,

существенно улучшилась освещенность дороги в потоке транспорта, а также безопаснее стало движение на дорогах общего пользования. При этом, цена мотоцикла существенно не изменилась, что вывело его продажи на новый уровень популярности.

Бесконтактная система зажигания

На мотоцикле была применена новая бесконтактная система зажигания, принцип действия которой был основан на следующем алгоритме работы:

Ротор генератора при вращении вырабатывает импульсы;
Накопительный конденсатор заряжается через диоды (на схеме ниже обозначены как VI, V5), а также через ограничительный резистор (R1);
Проходя через диод (V6) электрический сигнал с обмотки датчика (3) попадает на тиристор (V4);
После его открытия заряженный конденсатор (С1) отдает накопленный заряд катушки зажигания (первичной обмотке – 4);
Под его воздействием индуцируется импульс высокого напряжения во вторичной обмотке;
Через высоковольтный провод центральный электрод свечи зажигания получает заряд;
Искра между электродами воспламеняет топливовоздушную смесь в цилиндре двигателя мотоцикла.

Заводская инструкция содержит оригинальную схему бесконтактной системы зажигания

Электропроводка мотоцикла ИЖ Планета 4 в связи с особенностью бесконтактной системы зажигания имеет отличия в части компоновки основных узлов:

Электронный блок стабилизатора и системы зажигания помещены в единый корпус;
Он оснащен двумя штекерными разъемами;
В целях повышения надежности блок заполнен пенополиуретаном (неразборной вариант);
Параметры его работы рассчитаны на обеспечение напряжения светосигнальной цепи в диапазоне 11,5 – 14,5 В.

Кроме того, применение 12 вольтовой схемы привело к разделению системы зажигания на три электрических цепи, отличающихся по уровню напряжения:

Высоковольтная цепь, состоящая из катушки зажигания, свечи зажигания, свечного наконечника и высоковольтного провода;
Цепи заряда накопительного конденсатора, состоящая из зарядной обмотки, соединительных проводов со штекерными разъемами, БКС и первичной обмотки катушки зажигания;
Цепь датчика, состоящая из его обмотки, соединительных проводов и штекерных разъемов.

Генератор ИЖ Планета 4

На новую модель Ижевского мотозавода стали устанавливать более совершенный генератор, способный обслуживать возросшие потребности системы электрооборудования, в отличии от схемы проводки ИЖ Планета 3.

Оригинальная заводская схема генератора мотоцикла ИЖ Планета 4

Среди особенностей конструкции следует выделить:

Восемь катушек, помещенных в пазы статора;
Последовательную схему соединения;
Покрытие изоляционным лаком обмоток катушек;
Оригинальный крепеж на статоре, осуществленный с помощью шайб и отогнутых лепестков.

Чтобы выявить неисправности своими руками, необходим омметр или универсальный тестер, с помощью которых измеряется сопротивление обмоток:

Если значения измеренных сопротивлений существенно отличаются, необходимо осмотреть статор генератора на предмет обнаружения обрыва выводов обмоток;
Причиной нестабильной работы также может быть их замыкание. Выявленные неисправности по возможности устраняют пайкой.

Кафе рейсер

Стиль во многом повторяет предыдущий, ведь заключается на придании мотоциклу внешнего вида, схожего с Британскими моделями 60-70-х годов. Отличительной особенностью таких мотоциклов является особая форма сидения и хвостовины. Для нашей модели из переделок придется поработать над задней частью и заменить бак на более обтекаемый. Также придется изменить ряд деталей в целом, это:

круглые зеркала;
один круглый прибор вместо панели;
монохромный, неяркий окрас основных элементов;
отсутствие наклеек;
обилие хромированных деталей (ножки переключателей, поворотники, возможно крылья).

Наиболее распространенные неполадки

Чаще всего у рассматриваемого мотоцикла пропадает или плохо переключается вторая передача. Это может быть связано с небрежным включением скоростей. Например, при наборе больших оборотов на первой передаче без нейтралки, при зацеплении с шестеренкой второй скорости происходит удар, способствующий интенсивному износу узла. Поэтому не рекомендуется сильно «раскручивать» первую скорость. Если все-таки проблемы со второй позицией продолжаются, имеется несколько вариантов их разрешения.

Поделки из картонных коробок от чая, сока и молока, обуви — интересные мастер-классы, фото идеи и советы

В некоторых случаях поможет самый простой способ, без полной разборки и последующей сборки коробки «Иж-Планета 5». Необходимо мотоцикл положить на правую сторону, после чего снять кик-стартер и ножку переключения скоростей вместе с валом. Далее демонтируется крышка картера и корзина сцепления вместе с дисками.

При выработке шестеренок коробки происходит ухудшение зацепления зубцов. В свою очередь, это приводит к проскальзыванию, рывкам и отказу работы второй передачи. Еще одной причиной может быть изнашивание подшипников первичного вала. Так как от вибрации он уходит немного влево, необходимо при помощи киянки сместить его легкими ударами на место. Зафиксировать элемент в нужном положении позволит установка подходящих по диаметру шайб. Затем стопор подшипника и прочие демонтированные детали монтируются в обратном порядке.

Бывает, что разборка/сборка коробки «Иж-Планета 5» могут понадобиться в случае пропадания четвертой скорости. Это часто связано с поломкой подшипников на вторичном валу. Подобная неприятность случается по причине наличия осевого люфта, смещения узла подшипников либо его выхода из строя. Можно попробовать исправить проблему аналогично ремонту второй передачи. Если не помогает, потребуется полная разборка блока.

При заклинивании переключателя скоростей с повышенного диапазона на пониженный режим – вышла из строя пружинная система механизма, переключения. Ее необходимо заменить. Натужная работа узла после проведения сборки коробки передач «Иж-Планета 5» свидетельствует о неправильной установке регулировочных шайб. Чтобы этого избежать, необходимо в процессе помечать и фиксировать прежнее размещение этих элементов.

“ИЖ Планета 5”: ремонт и профилактика

Мотоциклы, как и любая дорожная техника, нуждаются в обслуживании и ремонте. Модель “ИЖ Планета-5” отличается достаточно продолжительным ресурсом, но наряду с этим машине необходим профилактический, а иногда и капитальный ремонт. Текущее обслуживание мотоцикла можно ограничить своевременной смазкой шарнирных и скользящих узлов, к которым относятся втулки задней подвески, цепная передача, ручка акселератора и рычаг привода переднего тормоза.

В периодической очистке нуждаются и сами тормозные механизмы. Если на переднем колесе мотоцикла установлен дисковый тормоз, то его необходимо разбирать и промывать жидким очистителем типа Schnell-Reiniger или другим средством аналогичного действия. Как правило, профилактика переднего дискового тормоза проводится при замене колодок.

Если же на мотоцикле установлены барабанные тормоза, их также необходимо периодически разбирать, очищать и регулировать. Это нужно делать не реже одного раза в год, а в случае появления посторонних звуков при движении, постукивания или трения ревизию тормозного механизма следует провести немедленно. Неисправность можно устранить регулировкой узла, а в случае поломки или деформирования детали ее нужно заменить. Ездить на мотоцикле с неисправными тормозами недопустимо.

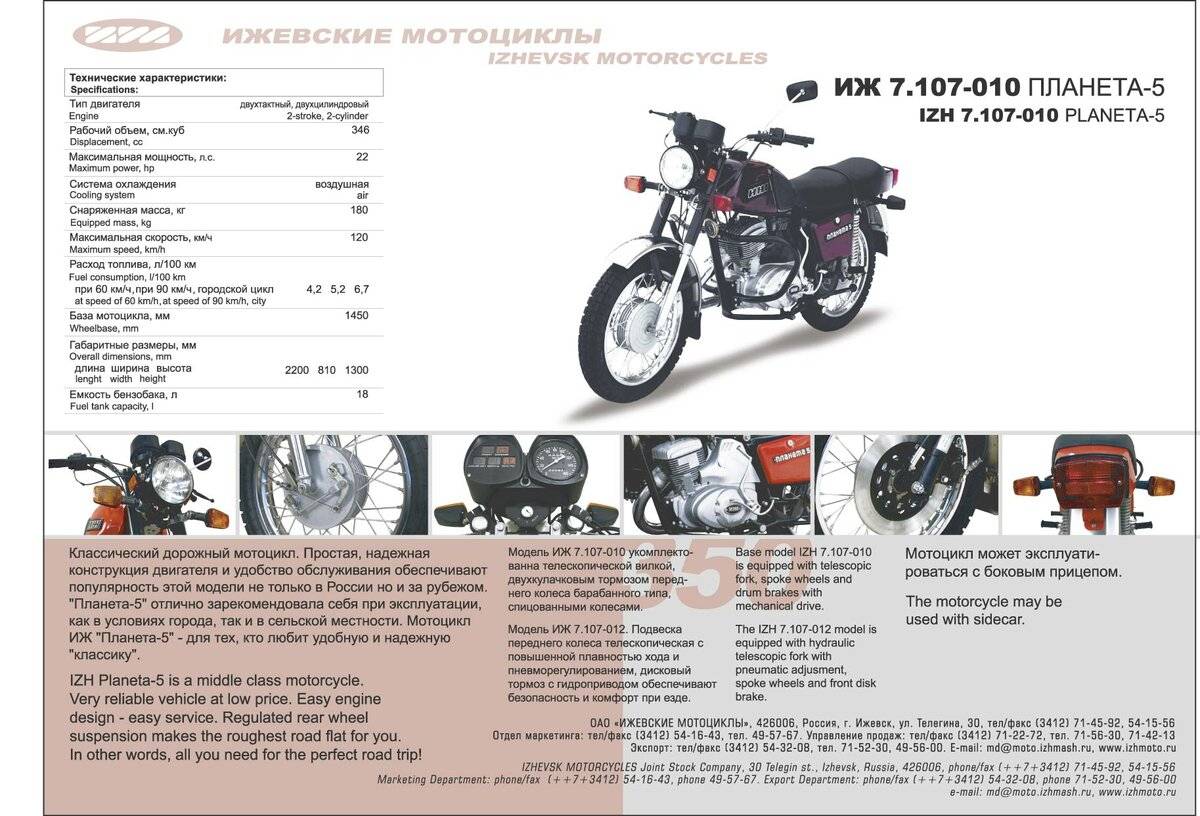

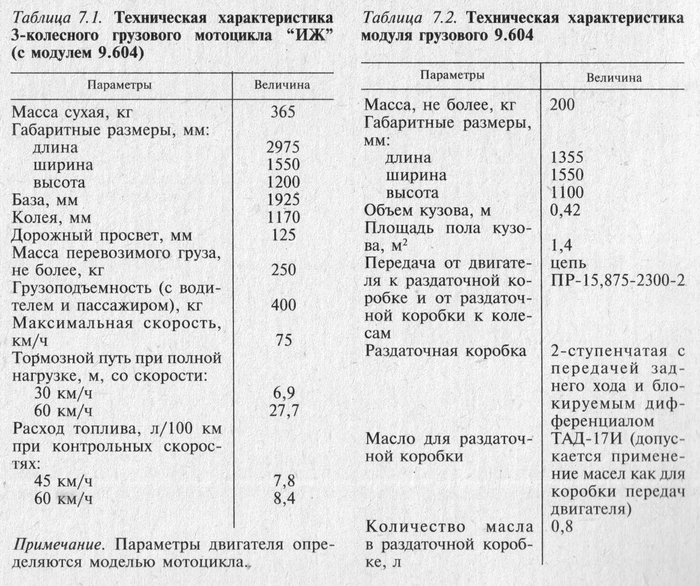

Определяющие технические характеристики Иж Планета-5

Оригинальные габариты (длина/ширина/высота) метр	2,2/0,81/1,2
Габариты базы, метр	1,45
Высота клиренса, см	13,5
Характеристики движка	Ёмкость—346 см3, мощь в 22 лошад.сил, двухтактный на 1 цилиндр,
Система охлаждения	Воздушная
Трансмиссия	Многодисковое сцепление; КПП на 4 ступени
Заправка	Масляно-бензиновая смесь
Вместимость топливного бачка	18 литров
Допустимый максимум скорости для мото «Иж Планета-5»	120 километров в час
Топливо	Бензин марки А-76
Механизм зажигания	Контактный батарейный;
Пуск	Кикстартер;
Электрика	Батарея на 12 вольт
Тормозной механизм	Спереди и сзади механический барабан, рычажная подвеска сзади, спереди телескопия, гидравлика
Заправка амортизаторов (спереди/сзади) объём на один амортизатор	0,175 литров/0,075 литров
Размеры колёс	3,5х18 дюймов, спицы
Сухой вес	162 килограмм
Заправленная масса агрегата	180 килограмм
Допустимая нагрузка	170 килограмм
Максимум при полной массе с прицепом	200 килограмм

Множественные видео Иж Планета-5, являются «живым» подтверждением популярности круизёра, а при правильном уходе, и его долговечности. Огромным плюсом мотосредства является его возможность допускать любые тюнинговые превращения.

Модернизация практически любой запчасти, проходит безболезненно, а итоговый результат заставляет испытывать неподдельную гордость.

Качественная характеристика мотоцикла подтверждает его необходимость и незаменимость в условиях пригорода.

https://youtube.com/watch?v=ojWkrCywKkg

Иж планета спорт характеристика

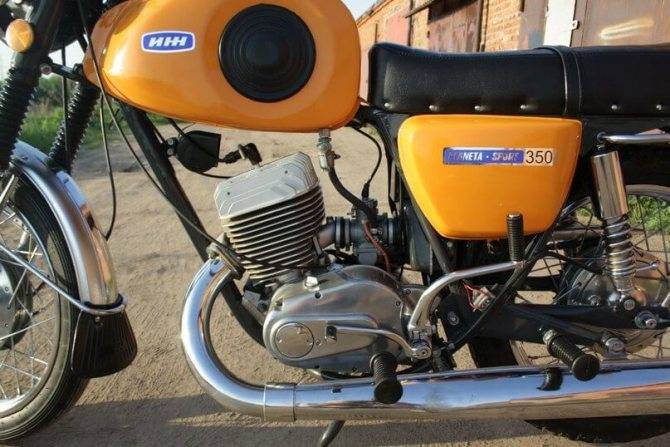

Мотоцикл Иж Планета спорт начали выпускать в 1973 году, на Ижевском заводе. Это был первый советский спортивный мотоцикл, который стали выпускать серийно. Мотоцикл был снят с производства в 1984 году. Он экспортировался во многие соц. страны, и обладал на то время довольно высокому уровню качества.

На мотоцикле было применено много оригинальных технических решений, в том числе на первых мотоциклах Иж планета спорт была система раздельной смазки двигателя. Кстати здесь она была применена впервые в СССР. На мотоцикле применялись импортные комплектующие, например карбюратор был японский Микуни, что позволило иж планете спорт иметь технические характеристики даже лучшие, чем у популярной тогда Ява 634. Лучшими были удельная мощность:237 л.с. на тонну, динамика: разгон до 100 км/час за 11 секунд. Также на первых мотоциклах японским было также электрооборудование. Поздние выпуски мотоцикла стали оснащать уже карбюраторами К-62М, из –за чего технические характеристики мотоцикла иж планета спорт снизились. Уменьшилась до28 л.с. мощность двигателя. Отличить старые выпуски мотоцикла от новых можно по изогнутой выхлопной трубе, форме заднего фонаря и амортизаторам.

Часто сравнивают мотоцикл иж планета спорт с техническими характеристиками мотоцикла Ява 350. Они различаются даже при запуске двигателя. Ява всегда заводились легко, у ижа проблем при запуске было больше, в чем они конечно проигрывали Явам. Но в разгонной динамике и максимальной скорости равного серийного мотоцикла в СССР тогда не было. Для сравнения максимальная скорость «Иж ПС» до 140 км/час, тогда как Ява по паспорту 120 км/час. Сказывалось то, что иж планета спорт был легче на30 килограммов, при моторе, который был мощнее на 10 л.с.

Мотоцикл иж планета спорт технические характеристики:

База мотоцикла	1350 (1390) мм
Длина	2050 (2070) мм
Ширина	730 (810) мм
Высота	1100 (1150) мм
Дорожный просвет	145 (135) мм
Сухая масса	135 (145) кг
Максимальная скорость	140 (130) км/ч
Расход топлива:
при скорости 60 км/ч	3,5 л/100 км
при скорости 100 км/ч	6,5 л/100 км
Время разгона до 100 км/ч	11 сек
Тормозной путь со скорости 60 км/час	12 м
Запас хода	около 400 км

Тип двигателя	двухтактный, с трехканальной продувкой
Число цилиндров	1
Диаметр цилиндра	76 мм
Ход поршня	75 мм
Рабочий объем	340 куб.см
Степень сжатия	9,5-10,5 (8,7-9,2)
Номинальная мощность двигателя при 5600-6700 об/мин	32 (28) л.с.
Крутящий момент двигателя при 5200-5800 об/мин
Система смазки	раздельная (совместно с топливом 1:25)
Система охлаждения	потоком встречного воздуха

Воздушный фильтр	сухой, с бумажным элементом
Карбюратор	“Микуни” (К-62М)
Диаметр диффузора	32 мм
Производительность главного жиклера	190 куб.см/м

Первичная передача	косозубыми шестернями
Сцепление	многодисковое в масляной ванне
Коробка передач	четырехступенчатая
Переключение	ножное
Задняя передача	открытая, втулочно-роликовой цепью
Передаточное число первичной передачи	2,18
Передаточное число задней передачи	2,47
Передаточные числа коробки:
I передачи	3,17
II	1,81
III	1,26
IV	1,0

Рама	трубчатая, сварная, закрытая, термообработанная (!)
Передняя подвеска	бесштоковая телескопическая вилка
Ход подвески	155 мм
Задняя подвеска	маятниковая
Ход подвески	90 мм
Размеры шин:
переднего колеса	3,00-19?
заднего колеса	3,50-18?
Тормоза	колодочные
Диаметр тормозного барабана:
переднего колеса	190 мм
заднего	170 мм

Напряжение бортовой сети	12 В
Генератор	ИЖ ГП-1, трехфазный, переменного тока
Напряжение генератора	14 В
Мощность генератора	100 Вт
Аккумуляторная батарея	6МТС-9
Регулятор напряжения	ИЖ РН-1 (БПВ 14-10)
Свеча зажигания	А-23

Топливный бак	14 л, бензин АИ-93
Масляный бак	1,5 л, масло МС-20
Коробка передач	0,8 л
Перо передней вилки	0,2 л, МГП-10
Амортизатор	0,065 л, МГП-10

Зазор между контактами прерывателя	0,35-0,55 мм
Зазор между электродами свечи зажигания	0,6-0,8 мм
Свободный ход рычага сцепления	5-10 мм
Свободный ход рычага тормоза переднего колеса	2-3 мм
Свободный ход рычага ножного тормоза	10-15 мм
Опережение зажигания до ВМТ	2,5-4,2 мм
Провисание цепи привода колеса	20-25 мм
Давление в шинах:
переднего колеса	1,5 кГс/см2
заднего без пассажира	1,8 кГс/см2
——- с пассажиром	2,0 кГс/см2

Примечание: технические характеристики в скобках для поздних выпусков.

В заключении, еще один материал по Иж Планете Спорт — видео тест-драйв, посмотрите очень интересно!

Здесь Вы можете пройти бесплатные тесты ПДД.

Ковровец К 175 — история одного мотоцикла.

Кроссовые мотоциклы Чезет

Военные мотоциклы фото

Мотоцикл Zongshen 200

Технические характеристики

Большая часть комплектующих Иж Спорт производилась в СССР, хотя некоторые детали были импортными: японский карбюратор Mikuni, венгерская оптика от «Паннонии», итальянский спидометр Veglia Borletti и кое-какие другие мелочи. У Иж Планета Спорт 350 технические характеристики были на высоте, тяговооружённость мотоцикла превосходила таковую у сверхпопулярной Jawa 350 почти вдвое, обеспечивая разгон с 0 до 100 км/ч за 11 секунд! Мотоцикл отличался такой надёжностью, что среди советских байкеров ходили слухи, будто он изначально был разработан исключительно в качестве экспортной модели. Ресурс ЦПГ, по отзывам, достигал 50-60 тысяч километров, что для 2-тактного мотора является рекордом. Максимальная скорость Иж Планета Спорт – 140 км/ч.

Двигатель

На Иж Спорт первых лет выпуска мощность достигала 32 лошадиных сил, но впоследствии она была уменьшена до 28 л.с. в угоду экономичности и ресурсу движка (объем – 340 см³). Реализованные в этой модели раздельная система смазки и крепление двигателя на резиновых подушках были оригинальными новшествами, благодаря которым байк успешно конкурировал с японскими и европейскими моделями на рынках Великобритании, Финляндии и других стран. Отличные характеристики двигателя в сочетании с высоким качеством сборки сделали этот байк невероятно востребованным.

Трансмиссия

Байк оснащен классической 4-ступенчатой коробкой передач, простой и надежной. Передачи переключаются привычным образом, 1-N-2-3-4. Передаточное число верхней, четвёртой передачи равно 1,0, и на неё можно смело переключаться уже на 70 км/ч – она обеспечит ровный разгон.

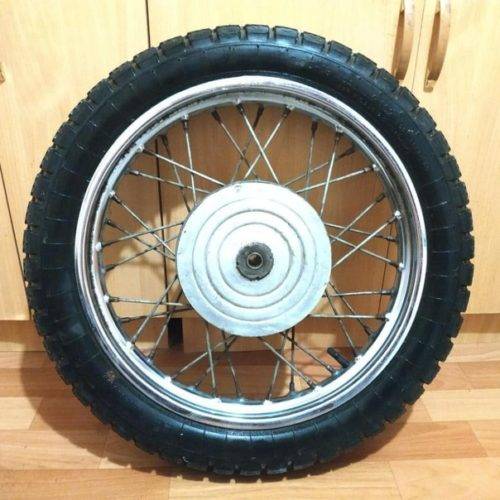

Ходовая часть и тормоза

Несмотря на некоторые инновационные решения, у Иж Планета Спорт характеристики соответствовали своему времени. Поэтому и рама мотоциклу досталась обычная, сварная, а вилка представляет собой простой бесштоковый телескоп со свободным ходом в 150 мм. Сзади установлен маятник с ходом 95 мм, так что подвеску мягкой не назовёшь. Тормоза барабанные, не слишком эффективные, и заявленный тормозной путь на скорости в 60 км/ч составляет не менее 16 метров.

Электроника

Электронная начинка этой модели была частично импортной. Так, звуковой сигнал производился на японском предприятии «Nikko«, замок зажигания был позаимствован у Jawa, оригинальные свечи Magneti Marelli приезжали в Советский Союз из солнечной Италии, а не менее оригинальные аккумуляторы – из Страны восходящего Солнца. Но в целом электросхема мотоцикла проста, и разобраться в ней несложно.

Вес и габариты

Сухая масса Иж ПС – всего 135 кг. Благодаря этому байк отличается хорошей динамикой и не возбраняет некоторого лихачества, за что, собственно, его и полюбили советские мотоциклисты. Габариты у него соответствующие, эта модель более компактна, чем Иж Юпитер 5 или Планета 3.

Управляемость

Привыкшим к современной мототехнике байкерам езда на Иж ПС может показаться непривычной. Байк управляется неплохо, но углы поворота руля велики, и уронить мотоцикл можно легко, особенно в повороте на малой скорости. Эту его особенность стоит иметь в виду.

Расход топлива

Хотя заявленный расход топлива не превышает 3,5 литров при скорости в 50 км/ч, при контрольных замерах в обычном режиме он составляет около 6 литров. При езде по бездорожью он может быть ещё выше, но 14-литрового бензобака хватает даже для дальних поездок. Двигатель Иж Планета Спорт предпочитает бензин с октановым числом не ниже 93, но на деле можно смело заливать АИ-92, купленный на проверенной АЗС.

Дизайн и внешний вид

По внешнему облику мотоцикл соответствует классической советской школе. Топливный бак с резиновыми накладками и крупной эмблемой завода-производителя гармонично переходит в плоское сиденье, позади которого расположен небольшой кожух с комбинированным фонарем.

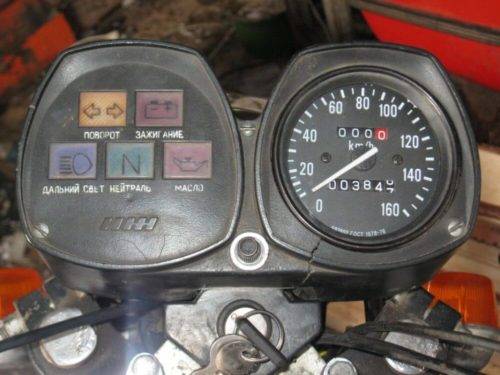

Установлен пластиковый щиток приборов со спидометром, замком зажигания и контрольными лампами. Спицованные колеса с алюминиевыми тормозными барабанами подчеркивают стиль ретро, который не могут испортить даже литые диски, ставившиеся с середины 90-х гг.

Внешний вид мотоцикла ИЖ Планета-5.

Двигатель с одним цилиндром, имеющим диаметр 72 мм.
