Свободный ход педали сцепления – регулировка своими руками

Как правильно прокачать сцепление на ВАЗ-2106

Последовательность выполнения операции следующая.

• Загнать машину на яму или поставить на козлы. Надежно зафиксировать авто.
• Очистить расширительный бак и штуцер для прокачки от грязи. Последний расположен на рабочем цилиндре.

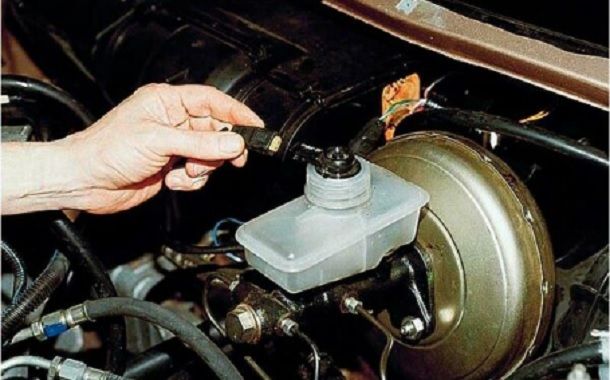

• Открыть крышку РБ.

Проверить возможность откручивания штуцера и надеть на него подготовленный заранее шланг. Второй конец трубки опустить в емкость для отработки.

• Помощник садится за руль и накачивает давление 4-5 раз качнув педалью. В конце нужно зажать и удерживать ее.
• Следом откручивается запорный штуцер и жидкость, вместе с воздухом выходит в емкость для слива отработки. Параллельно нужно следить за уровнем масла в РБ, при необходимости доливать его.

• Когда пузыри полностью выйдут штуцер закрывается.
• Для исключения остатка воздуха в магистрали, рекомендуется операцию 2-3 раза повторить.

Когда нужна регулировка

Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.

Сцепление сильно влияет на работу всего автомобиля. Что уж говорить, без него вы не сумеете включить ни одну передачу. Следовательно, никуда уехать вам не удастся.

Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.

Вообще работа выполняется в два этапа:

• Проверяется ход сцепления;
• Проводится непосредственно сама настройка.

Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.

Теперь мы поговорим про два основных этапа настройки.

Механизм сцепления автомобиля ВАЗ 2106

Устройство с простейшей конструкцией, обеспечивающей зацепление силовой установки и коробки передач. Механизм отличается примитивностью, что делает его ремонт и обслуживание максимально доступным для рядового автомобилиста.

Описание конструкции

Здесь присутствуют элементы:

• педаль сцепления;
• главный цилиндр;
• магистраль напорная;
• рабочий цилиндр;
• вилка сцепления.

Внутри конструкции находится специальная жидкость, обеспечивающая передачу импульса от педали к вилке.

Как работает привод сцепления

Принцип действия таков.

1. Автомобилист нажимает на педаль.
2. Поршень главного цилиндра, соединенный шарниром с рычагом педали, продавливает жидкость по цилиндру, создавая избыточное давление внутри магистрали.
3. Масло проходит по напорной линии и поступает в рабочий цилиндр.
4. Далее происходит выталкивание поршня и передвижение вилки сцепления.
5. Механизм выходит из зацепа и мотор отключается от коробки передач.

Принцип действия одинаков для всех модификаций и версий. Отдельные автолюбители устанавливают сухое сцепление. Фактическое отличие только в рабочем элементе – классический содержит жидкость, сухой – трос.

Поломки сцепления

Среди самых распространенных «диагнозов» автомехаников выделяются.

1. Пробой уплотнителя головного или рабочего цилиндра. Жидкость вытекает из системы, приводя к ее завоздушиванию.
2. Засор напорной магистрали или ее закоксование. Проблема является последствием использования поддельного масла или его несвоевременной замены.
3. Механическое повреждение вилки или рабочего цилиндра. Детали расположены в нижней части автомобиля. Обычно пользователи могут повредить механизм при переезде через бездорожье, бордюры.
4. Самой легкой проблемой является растяжение пружины или ее выпадение из паза крепления.

Симптомы неисправностей

Проблемы, возникающие при неправильной регулировке сцепления.

1. Машина дергается. Это говорит, что диск отходит недостаточно далеко от корзины и в момент выжимания привода мотор не полностью отключается от коробки передач.
2. Передачи не хотят включаться. Аналогично возникающий симптом при указанной выше проблеме.
3. При резком нажатии на педаль газа машина не реагирует или ускоряется слишком медленно. Также возможны подергивания во время стабильной езды.
4. Педаль сцепления проваливается/слишком жесткая, при этом передачи не включаются.

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение! Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание! Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание! Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

2) Далее вращая ограничитель при помощи гаечного ключа в сторону кронштейна «2», добейтесь правильного начального свободного хода педали.

Примечание! Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

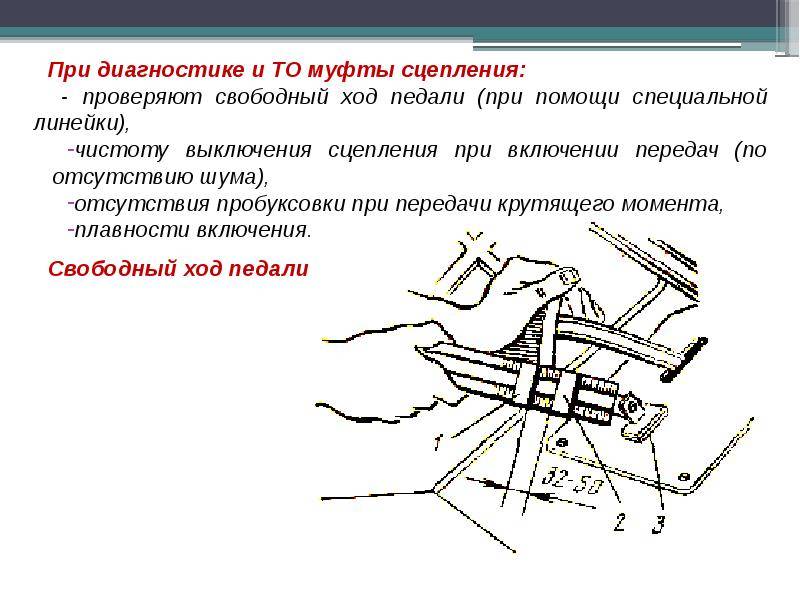

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание! Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка: 1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание! Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание! Если свободный ход нарушен, то отрегулируйте вилку!

Примечание! Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

3) Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.

4) Далее снова зажмите клещами толкатель «А» и регулировочную гайку «Б», и после чего в это же время затяните контргайку под буквой «В».

Сцепление срабатывает только в самом конце хода педали

Boch » Вс, 05 фев 2006, 20:29

Re: сцепление на Октавии

poliglotik » Вс, 05 фев 2006, 20:53

Машина новая или б/у? Какой пробег, если б/у? Если б/у, то опыт подсказывает, что если педаль тяжело выжимается и схватывает под конец — сцеплению осталось тыща другая до смерти. У меня на новой Октавии схватывает почти в самом начале. На предыдущей машине Пежо сцепление под конец стало очень тяжелым и схватывало почти в самом верху — на сервисе разобрали и сказали, что стерлось по самые заклепки.

ЗЫ Поиск по теме рулит

Boch » Пн, 06 фев 2006, 12:32

Октавия 2001года, 85 т. пробега. Сцепление работает прекрасно, выключается только в конце хода петали. В сервисе сказали, что мол я не первый с такой проблемой, говорят, даже на новых авто встречается подобная фигня и регулировке не подлежит. Потому и спашиваю, может кто сталкивался с подобным, и есть ли пути лечения?

AnTONIo! » Пн, 06 фев 2006, 14:56

Владимир » Пн, 06 фев 2006, 15:53

Deniz » Пн, 06 фев 2006, 16:09

На опеле такой же баг .. может оно к лучшему, т.к. на опеле мне настроили новое сцепление так чтоб схватывало в самом начале .. оно сгорело через пол года. на ауди схватывало тоже в конце и на нем я откатал 3 года до продажи машины.. все норм. вообще ваговское сцепление очень надежно

amplifier » Пн, 06 фев 2006, 16:19

я попадал на заводской брак, заводское родное сцепление для АЕЕ

poliglotik » Пн, 06 фев 2006, 22:45

AnTONIo! » Вт, 07 фев 2006, 11:13

Boch » Вт, 07 фев 2006, 12:54

Огромное спасибо, что откликнулись. Из выше сказанного вывод: Придется привыкать к такому сцеплению!?

Zhuk » Ср, 08 фев 2006, 14:01

Николай Швед » Ср, 08 фев 2006, 17:39

SiRex » Сб, 11 фев 2006, 13:51

Встречался с этой проблемой, но на пассатах В5, на них сцепа нерегулируемая (со слов сервисменов)

У друга была окта 18Т МКПП 210 лс, рулил на ней, педаль схватывала вначале, никаких проблем не возникало

Источник

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 21014 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.

1. Отвинчиваем упорный винт.
2. Придаем ему вращение до нормализации движения педали.
3. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

Как делают регулировку на МТЗ-320

Рассмотрим, как происходит на МТЗ-320 регулировка сцепления, как правильно поставить диск сцепления. Как и на тракторах типа МТЗ-80, 82 и 82-1, на МТЗ-320 стоит сухая однодисковая муфта фрикционная, которая относится к постоянно-замкнутому типу.

Муфта фиксируется на маховике 6 болтами, размещенными на трех штифтах. Крутящий момент от диска нажатия и маховика мотора переходит на ведомый диск, а далее на вал. Между выжимными дисками находятся 9 пар пружин.

Педаль может свободно в корзине ходить, но граничный предел составляет 40 мм. Если этот параметр будет больше, то трудно будет переключать коробку передач, возникнут проблемы с работой механизма.

Справиться с такой ситуацией можно через установку сцепления МТЗ-320. Это проводится по следующей схеме:

1. Надо открепить тягу от рычага и вытащить палец.
2. Прокрутить рычаг против часовой до упора подшипника в рычаг. Потом надо крутить вилку тяги, соединить отверстия на рычаге и вилке.
3. Вилку надо завести на несколько оборотов и постараться соединить с рычагом, для чего надо использовать палец.
4. В самом конце затягивается контракта, палец закрепляется.
5. После этого необходимо проверить исправность всех узлов и креплений, которые входят в данную систему мини-трактора МТЗ.

При регулировке сцепления МТЗ-1221 отрегулируйте все приспособления, которые в совокупности составляют сцепление МТЗ. В отличие от моделей механизмов, установленных на МТЗ-80, 82 и 320, регулировка сцепления на 1221 предусматривает работу с системой иного типа.

На этой модели трактора стоит двухдисковый фрикционный механизм, где есть нажимной диск, называемый корзиной. К ведомой части системы также относится 2 ведомых, на которых стоят гасители колебаний вращения. Они находятся на силовом валу, что и обеспечивает эффективное соединение.

Перед тем как поставить на мини-тракторах Беларусах новую муфту, надо ее сначала снять. Во-первых, устанавливаются болты, которые заворачиваются в нажимной диск. Во-вторых, откручиваются гайки крепления и снимаются диски. В-третьих, сначала снимается ведомый, потом — средний ведомый, в самом конце — второй ведомый.

Регулировка предусматривает установку в первую очередь шлицевой оправки в подшипник маховика. Потом ставится первый ведомый, а следом тот, который монтируется в пазы маховика.

Следом ставится второй ведомый, после чего надо поставить на место диски, которые находятся в сборе. Их необходимо закрепить гайками и болтами. В самом конце регулируется положение отжимных рычагов.

Чтобы отжимные рычаги встали на место, надо поочередно вворачивать и выворачивать регулирующие гайки, ставить их другой стороной. Когда отремонтированными рычагами можно будет управлять, надо устанавливать стопорные пластины и снимать оправу.

Регулировка

Суть регулировки состоит в изменении длины троса, а точнее его оболочки. Делается это с помощью вышеупомянутых ключей – ими ослабляют или, наоборот, – затягивают, имеющиеся 2 гайки, крепящие его непосредственно к кронштейну.

Для этого:

• поднимают капот;
• демонтируют фильтр воздушный;
• под ним, возле генератора, находится сам трос;
• нужные нам гайки расположены внизу.

К сожалению, конструкторы ВАЗ не слишком заботились об удобстве человека занимающегося обслуживанием автомобиля, по этой причине придется изрядно помучиться в процессе регулировки.

При вращении гаек длина троса изменяется, как уже сообщалось ранее. Чтобы сократить амплитуду движения привода, требуется ослабить элемент крепления, расположенный непосредственно внутри кронштейна. Параллельно понадобится также подкручивать и гайку, находящуюся извне.

В случае если нужно удлинить ход, все делается ровно наоборот – внутреннюю гайку закручивают, а внешнюю ослабляют. Ни при каких обстоятельствах нельзя излишне натягивать оболочку троса или оставлять ее провисшей. В первом случае очень скоро он порвется, в последнем – сцепление будет невозможно полностью выключить.

Иногда бывает, что резьбы на гайках окислились – в этой ситуации поможет специальный состав или, на худой конец, немного:

• бензина;
• тормозной жидкости;
• машинного масла.

По завершении регулировки в обязательном порядке нужно проверить работоспособность узла и соответствие нормативам. Делается это точно так же, как было рассказано выше. В случае если вы ошибок не допустили, то ход педали сцепления в целом не будет больше 13,5 сантиметра.

Если ваши усилия ни к чему не привели, скорее всего, понадобится полностью менять весь узел.

Чтобы составить себе более полное представление о процессе регулировки, следует ознакомиться с нижеприведенным видео:

Регулировка свободного хода, пошаговая инструкция

На всех авто с различными приводами сцепления регулировка осуществляется в одном месте — точка соединения привода и вилки подшипника, для чего на штифте рабочего цилиндра, тяги или троса есть резьба с двумя специальными гайками. С помощью данного штифта привод входит в вилку и крепится гайками.

Поэтому регулировку свободного хода производят путем изменения длины входа в проушину вилки. Достаточно ослабить контргайку и с помощью второй гайки переменить длину входа штифта посредством откручивания или закручивания гайки. После этого осуществляют еще одно измерение длины свободного хода. Если оно соответствует норме, регулировочную гайку следует зажать контргайкой. При несоответствии зазора, необходимо далее производить регулировку.

Поводы для замены и регулировки сцепления ВАЗ 2107

Замена сцепления ВАЗ 2107 — процесс довольно трудозатратный и дорогой. Поэтому перед заменой следует рассмотреть возможность регулировки механизма.

Замена сцепления

Для монтажа нового сцепления потребуется смотровая яма, эстакада или подъёмник

Важно вовремя обнаружить признаки, указывающие на необходимость замены муфты (в дороге произвести замену невозможно), и отогнать автомобиль в гараж или автосервис. Движение с неисправным сцеплением очень опасно — можно попасть в ДТП при пересечении железнодорожного переезда или главной дороги. Меняется сцепление ВАЗ 2107 целиком, поэтому в автомагазинах продаётся комплект, состоящий из ведомого диска, корзины и выжимного подшипника

Задуматься о замене сцепления следует в следующих случаях:

Меняется сцепление ВАЗ 2107 целиком, поэтому в автомагазинах продаётся комплект, состоящий из ведомого диска, корзины и выжимного подшипника. Задуматься о замене сцепления следует в следующих случаях:

• автомобиль тяжело поднимается в гору при выжатой до конца педали акселератора, при этом чувствуется запах гари — это признаки пробуксовки ведомой части муфты;
• при отключении сцепления появляются шумы в области кожуха маховика — это указывает на неисправность выжимного подшипника;
• при трогании автомобиля с трудом включается первая скорость (коробка «рычит») — это признак не до конца выключенного сцепления (муфта ведёт);
• при разгоне машина начинает дёргаться, слышатся дребезжащие звуки — причиной этого обычно являются сломанные демпферные пружины или разболтанные гнёзда под них на ведомом диске, деформация сегментов или ослабление заклёпок на ступице.

Любой шум, вибрация, свист в области сцепления требуют проведения более детальной диагностики и постановки диагноза.

Регулировка сцепления

Если педаль сцепления стала чересчур мягкой, проваливается, не возвращается в исходное положение, то, скорее всего, в систему попал воздух или нарушились регулировки гидропривода. Пробуксовка сцепления после длительной эксплуатации обычно свидетельствует о выходе муфты из строя. Её наверняка придётся менять.

Если муфта ведёт, то есть передачи переключаются с трудом, примерно в половине случаев причиной является несоответствие требуемым значениям:

• люфта между штоком и поршнем в рабочем цилиндре;
• просвета между выжимным подшипником и пятой корзины;
• свободного и рабочего хода ножной педали.

Обслуживание сцепления автомобиля

При активной эксплуатации автотранспортного средства обслуживать сцепление нужно ежедневно:

Если привод сцепления гидравлический, то нужно осмотреть соединения гидросистемы на предмет наличия подтеканий.
Перед тем как начинать движение, следует удостовериться в том, что нет никакого проваливания педали сцепления.
Во время движения нужно обращать внимание, насколько четко производится разъединение ведомого диска и маховика при нажатии педали. (Если передачу не получается переключить без характерных звуковых эффектов, значит, в первую очередь нужно более тщательно обследовать сцепление).. Во время поездки нужно следить за любыми посторонними звуками и вибрациями, которые исходят от первого этапа трансмиссии

В случае отсутствия дефектов никаких звуков быть не должно.

Во время поездки нужно следить за любыми посторонними звуками и вибрациями, которые исходят от первого этапа трансмиссии. В случае отсутствия дефектов никаких звуков быть не должно.

Техническое состояние сцепления оценивается и тестируется при работающем моторе. К примеру, нажимают на педаль и последовательно переключают скорости в КПП. Если переключение дается с трудом и сопровождается шумом и вибрацией, значит, ведомый диск недостаточно отошел от маховика и продолжает получать от него часть вращательного момента (как следствие, синхронизаторы на муфтах передач не могут обеспечить одинаковую угловую скорость первичного и промежуточного валов).

После этого осуществляют проверку включения сцепления: машина ставится на стояночный тормоз, включается самая высокая передача, и педаль сцепления плавно отпускается. Норма – это если двигатель заглохнет. Если же мотор продолжает работать, значит, налицо неполный контакт маховика и ведомого диска – последний имеет возможность не вращаться при включенном сцеплении (то есть допускается пробуксовка).

Кроме указанных неприятностей, проверка сцепления может выявить наличие посторонних шумов или вибраций (что свидетельствует о нештатном трении), а также сильный нагрев отдельных узлов и деталей.

Сцепление – это узел в трансмиссии, который использует трение для создания полезного эффекта. Все дефекты работы сцепления имеют обыкновение усиливаться со временем, пока данный узел не придет в ремонтонепригодное состояние. Для того чтобы не доводить дело до дорогостоящей замены всей коробки сцепления, следует производить его своевременное техническое обслуживание.

При этом грамотно осуществить процедуру ремонта (настройки) может только специалист, обладающий соответствующими компетенциями. Это довольно тонкая работа, которая требует квалификации. Так что эту процедуру нужно осуществлять исключительно в условиях СТО. Однако необходимо отметить, что такой сервис весьма дорогостоящий, особенно если речь идет об иномарке.

Что же делать, если сцепление сломалось в пути? Правильнее всего будет вызвать эвакуатор, но если это по каким-то причинам невозможно, то стоит попробовать добраться до ближайшего автосервиса своим ходом. Кроме того, включить сцепление можно посредством приема двойного выжима педали.

Если же (при наличии определенных навыков и опыта по техническому обслуживанию сцепления) присутствует желание отремонтировать механизм самостоятельно, то в данном случае крайне важно педантично следовать алгоритму поиска дефектов:

• осуществлять разборку коробки сцепления;
• производить тщательный осмотр фрикционных дисков и других изнашивающихся элементов;
• проводить диагностику качества и объема рабочей жидкости, а также технического состояния пружин;
• диагностировать работоспособность выжимного подшипника.

Регулировка сцепления на разных марках авто

Для разных автомобилей расстояние для сводного хода педали может быть разным и данный момент необходимо уточнять с помощью инструкции по эксплуатации. Рассмотрим поэтапную процедуру регулировки для разных моделей.

ВАЗ-2108, 2109, 2199

Процедура регулировки сцепления выглядит следующим образом.

1. Измерьте расстояние между нижней кромкой педали и полом при полностью отжатом состоянии педали. Оптимальное расстояние для данных моделей – 18 — 20 см.
2. Нажмите рукой на педаль до упора и измерьте расстояние от пола до нижней кромки. Оптимальное значение – 6 — 7 см.
3. Вычтите результат второго замера из первого, в итоге вы должны получить 13 — 14 см.
4. Ослабевание или подтягивание сцепления целесообразно, если полученное при вычитании значение не соответствует норме.
5. Удерживайте регулирующую гайку с помощью одного ключа и ослабьте контргайку с помощью второго. По часовой стрелке вращайте регулирующую гайку для увеличения хода педали. Последняя должна двигаться вниз.
6. Проведите контрольные замеры и затяните контргайку, если вас удалось достичь необходимого расстояния.

Как узнать, что электросхема ВАЗ 2109 неисправна? Читайте об этом в подробном и информативном материале нашего автора.

«Лада Калина»

Регулировка происходит следующим образом:

1. Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
2. Отсоедините ДМРВ и открутите хомут.
3. Изымите трос на максимально возможное расстояние, удерживая его за наконечник с резьбой. Приготовьтесь к необходимости преодолеть сопротивление, которое окажет прикреплённая в педали сцепления пружина.
4. Используйте штангенциркуль для измерения расстояния между рычагом вилки и пластиковым поводком. Полученные замеры должны соответствовать 2,7 см.
5. Используйте рожковый ключ для ослабевания или подтягивания гайки, если вы получили другой результат.
6. Сделайте повторные замеры путём зажимания соответствующей педали.
7. Установите на место воздушный фильтр.

ВАЗ-2107

Регулировка в данном случае требует использования эстакады или ямы. В крайнем случае можно установить транспортное средство на опоры с помощью домкрата:

1. После регулировки свободного хода вам необходимо добиться расстояния между верхним положением педали и упором в 0,4-2 мм. Для настройки при необходимости используйте ключа «на 10» и слегка открутите стопорящую ограничитель гайку за счет вращательных движений.
2. Необходимость в снятии защитного щитка возникает, если система двигателя предполагает инжекторный впрыск горючего.
3. Вычистите резьбу толкателя от грязи прежде, чем наносить смазывающую смесь.
4. Проверьте ход толкателя, поскольку он влияет на ход выжимного подшипника. Отожмите вилку назад до самого конца и измерьте расстояние хода толкателя (4 — 5 мм). Лучше заранее отсоединить пружинку от рычага, в противном случае придётся прикладывать усилие.
5. Используйте ключ «на 17» для регулировки хода толкателя. Параллельно сдерживайте регулирующую гайку от проворачивания. Для ослабевания контргайки используйте ключ «на 13».
6. Используйте ключ «на 8» для фиксации толкателя и выставьте необходимое расстояние в 4 — 5 мм с помощью ключа «на 17».
7. Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно составлять 3 см.

«Лада Приора»

В случае с «Ладой Приорой» можно воспользоваться двумя способами для замера положения троса. В первом случае ориентиром должен стать ход педали сцепления (123 — 125 мм). Во втором случае можно замерить длину троса, который выход из кожуха. 2,7 см должно быть в отпущенном состоянии. В подавляющем большинстве случаев водители отдают предпочтение первому способу, поскольку он более надёжен.

ВАЗ-2114, 2115

Для данных моделей авто регулировка сцепления выглядит следующим образом:

• затяните ручник и снимите аккумуляторную батарею, чтобы обеспечивать максимальную безопасность;
• найдите трос сцепления в подкапотном пространстве;
• ослабьте гайки фиксации наконечника троса, используя два гаечных ключа;
• добейтесь расстояния в 125 — 135 мм путём ослабевания или подкручивания гаек;
• займите водительское кресло и выжмите педаль сцепления до упора как минимум трижды;
• произведите повторные замеры и откорректируйте сцепление снова при необходимости.

Регулировка гидравлического привода

Чтобы отрегулировать гидропривод педали сцепления, сначала нужно убедиться, что в системе отсутствует воздух. В отсутствие воздуха внутри системы педаль при нажатии на нее не должна быть мягкой, а после отпускания должна самостоятельно вернуться в первоначальное положение.

Если испытания убедили вас в исправности гидропривода, проверьте свободный ход вилки выключения сцепления. Для многих моделей этот параметр должен находиться в пределах от 4 до 5 мм. Каков он должен быть для вашей машины, уточните у ее производителя. После этого проверьте ход педали без нагрузки, у многих моделей он должен быть в пределах 25–30 мм. Если свободный ход вилки выключения муфты в норме, а величина холостого хода педали не попадает в рекомендованные пределы, ищите неисправность в толкателе поршня главного цилиндра сцепления или в вилке выключения сцепления.

Если нарушена регулировка привода

• Слишком маленький свободный ход муфты, как и его полное отсутствие, приводит к тому, что выжимной подшипник практически постоянно контактирует с лепестками диафрагменной пружины корзины. Поэтому он вращается даже тогда когда сцепление включено и изнашивается гораздо быстрее, чем в штатной ситуации.
• Слишком большой свободный ход муфты приводит к недостаточному выжиму при выключении сцепления и, как следствие, выключение бывает неполным, то есть происходит касание фрикционными накладками ведомого диска маховика и нажимного диска корзины. От этого износ маховика и нажимного диска происходит значительно быстрее обычного. Значит, слишком большой ход без нагрузки, так же как и слишком маленький, приближает ремонт этой системы вашего автомобиля. К тому же неполное выключение муфты затрудняет переключение передач (особенно задней) и способствует быстрому износу синхронизаторов коробки перемены передач, а так же шестерен заднего хода.
