Шумоизоляция моторного отсека и двигателя своими руками

Плюсы и минусы шумоизоляции моторного щита

Как мы уже объявили в предисловии нашей статьи, обработка моторного щита обладает рядом преимуществ. И первый плюс заключается в том, что после шумоизоляции снижается общий уровень шума в салоне, который наиболее сильно зависит от работы двигателя и трансмиссии. Кроме того, моторный щит становится более жестким, что сразу становится заметно при рулении, а на скорости 90 – 150 км/ч рулевое колесо не вибрирует как раньше. Минус только в неудобстве демонтирования приборной панели, которую надо разобрать, не повредив многочисленные провода, а потом еще и собрать. Поэтому, если вы не уверены в своих силах, доверьте работу специалистам. В автосервисе эта услуга будет стоить от 1500 до 5000 рублей, в зависимости от класса автомобиля.

Если вы будете делать шумоизоляцию своими руками, то советуем вам также произвести «шумку» панели приборов, используя ее, как акустический щит. Вкупе с шумоизоляцией моторного отсека, это даст еще больший эффект по снижению шума двигателя.

На этом все, удачи в работе! Для наглядного ознакомления с процессом шумоизоляции моторного отсека можете посмотреть следующее видео:

Видео:

От простого к сложному

Начинать рекомендуется с наиболее беспроблемного участка автомобиля — капота. Предварительно его необходимо очистить и обезжирить. Если имеется старая накладка, которая с течением времени превращается в черную тряпку, то её лучше снять и в дальнейшем заменить на новую. Обычно на капоте имеются ребра жесткости, чтобы их обойти с наибольшей точностью желательно сделать трафарет. По нему вырезаются куски шумоизоляции. Как правило, материал продается на самоклеющейся основе. То есть достаточно снять защитную пленку и можно клеить.

Первым слоем крепится виброизоляция, а поверх нее уже идет «шумка». Толщину необходимо подбирать так, чтобы капот плотно закрывался без препятствий. Если вы все правильно вырезали и приклеили, то вам уже удалось добиться определенных результатов, но на этом останавливаться не стоит.

Особенности шумоизоляции моторного отсека

Наиболее сложным участком предстоящих работ по шумоизоляции большинством специалистов обоснованно считается шумоизоляция моторного отсека со стороны двигателя, имеющего большой объём, поскольку это изоляция главных шумовых источников, коими являются мотор, коробка передач. Независимо от того, проводится такая обработка автомобиля своими руками или силами опытных работников-профессионалов, одним их первоначальных этапов неминуемо будет виброизоляция моторного отсека, учитывая тесное соседство моторного щита с мотором, то есть его значительную вибронагруженность.

Чтобы определить уровень вибрации, надо анализировать ее при работающем двигателе, используя специальные приборы. Максимально точно определить показатели вибрации лучше всего удастся, если применять режим разных оборотов двигателя

Когда вибропроблемные участки двигателя найдены, при этом очень важно определить ключевые вибрационные точки, их нейтрализуют посредством хороших вибропоглощающих материалов

Купленными изоляционными материалами обрабатывают максимально возможную площадь. Тщательной отделке также следует подвергнуть ровные плоскости и передние колесные арки. С практической точки зрения лучше всего наклеивать не очень большие по площади куски материала, чтобы они плотно, надёжно прилегали к каждому участку, а не отслаивались от них. Закрываются также боковые стенки, при этом толщина применяемых материалов уменьшается, чтобы не возникало проблем с обратным монтажом панели приборов, и все техотверстия.

Закончив с вибрацией, начинают устанавливать шумопоглощающий материал. Как правило, для этого используют хорошо проявивший себя на практике Акцент. Им аккуратно оклеивают площадь моторного щита, «укутывают» арки колес. Нередко после нанесения шумоизоляционных материалов отделения мотора и прилегающих к нему площадей обрабатывают вторичным слоем защиты от шумов, применяя, в частности, Сплэн.

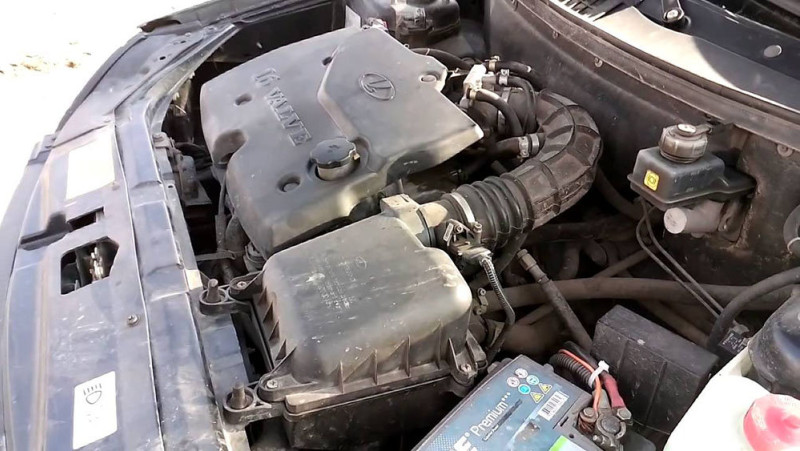

Моторный отсек

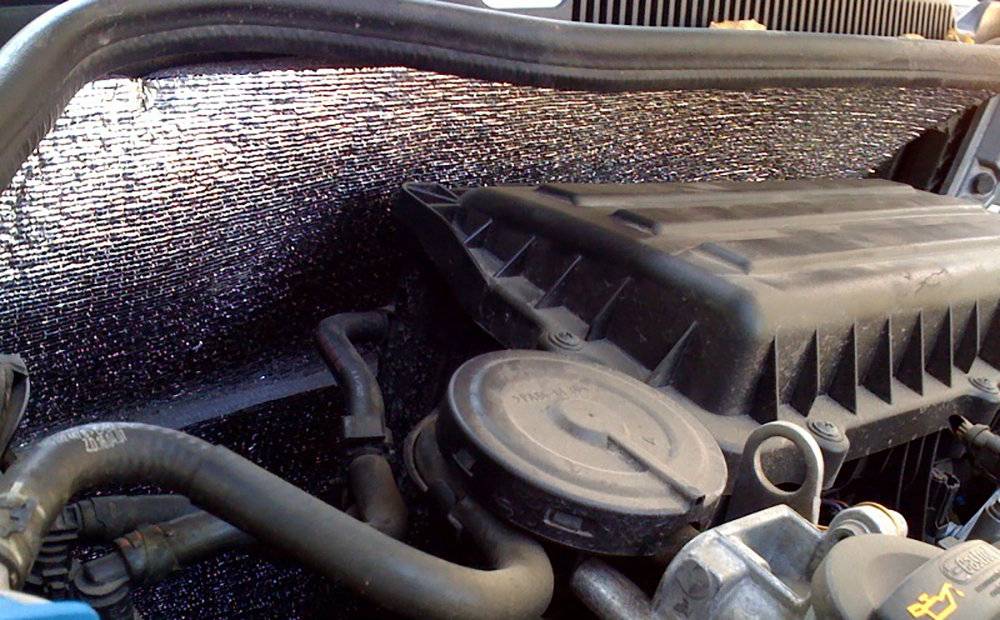

Шумоизоляция двигателя своими руками начинается с моторного щита. Главная особенность работы заключается в необходимости снятия закрепленных на перегородке элементов. Поскольку моторный щит – один из самых вибронагруженных кузовных элементов, «вибру» со стороны ДВС необходимо клеить по всей доступной плоскости. Стоит предпочесть материал с фольгированным лицевым слоем, который будет отражать тепловые волны, сохраняя температуру подкапотного пространства (особенно актуально для дизельных ДВС).

Оклейка внутренней части моторного щита невозможна без полного демонтажа приборной панели, что на многих иномарках потребует больших усилий и аккуратности. При необходимости фотографируйте расположение тех либо иных элементов, дабы собрать все обратно правильно.

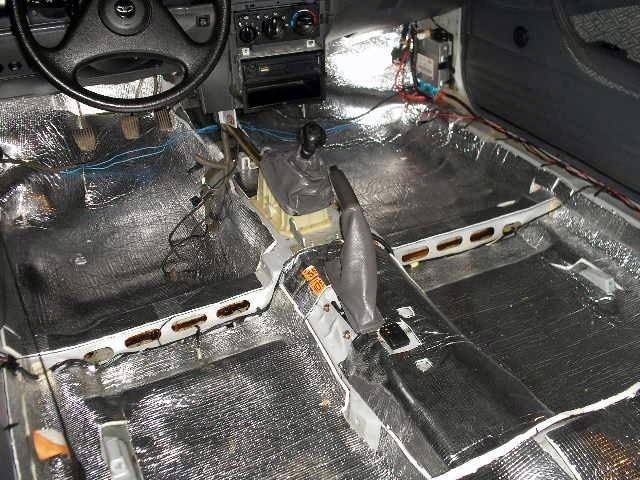

Салон

Если вы укрыли виброизоляцией 75-80% площади перегородки со стороны двигателя, то для внутренней части будет достаточно 35-40% перекрытия. Распределите листы в шахматном порядке. Так вы сможете сэкономить на материале и не потеряете в качестве. Если шумоизоляция двигателя выполняется только с внутренней стороны, то оклеивать «виброй» лучше 95-100% площади моторного щита.

Непосредственно на вибродемпфирующие листы клеится шумопоглатитель

При выборе «шумки» обратите внимание на диапазон частот, в котором материал наиболее эффективен. Грамотней всего будет скомбинировать материал, работающий в среднем и высокочастотном диапазонах

Выложите оба типа материалов в шахматном порядке с перекрытием 2-3 см. Если вы не проводили наружную шумоизоляцию колесных арок, то с внутренней стороны, поверх виброизоляционного слоя положите звукоизолятор (к примеру, «Сплэн»). Боковые части, примыкающие к моторной перегородке, менее вибронагружены, поэтому в качестве вибродемпфера можно применить материал толщиной до 3 мм.

Капот

От шумоизоляции капота ждать особого эффекта не стоит. Лишь малая часть провоцируемых ДВС и деталями трансмиссии звуковых волн проникает в салон через лобовое стекло. Не способствует передаче вибраций и крепление капота. Поскольку зона капота является термонагруженной частью, в качестве вибродемпфера следует использовать плотный материал с фольгированным лицевым слоем. Такие модели «вибры» перед оклейкой нуждаются в подогреве. Шумоизоляция крышки двигателя заметно не отобразится на комфорте в салоне.https://www.youtube.com/embed/j771FDaVxWs

Материалы и инструменты

Основными клиентами процедуры шумоизоляции моторного отсека выступают отечественные автомобили или иномарки с достаточно большой историей, то есть выпущенные давно.

Потому шумка не так редко проводится на следующих авто:

Пежо 308;
ВАЗ 2114;
Лада Приора;
Лада Калина;
ВАЗ 2107;
ВАЗ 2110;
Фольксваген Поло;
УАЗ Патриот;
Лада Гранта;
Фольксваген Транспортер Т4;
Газель;
Дэу Ланос;
Рено Меган;
Рено Логан;
Ниссан Максима и пр.

Список можно продолжать бесконечно долго. Даже у этих авто бывает заводская шумка. Но ее качество крайне низкое.

Шумоизоляционный материал представлен в виде специальных матов и листов различной толщины. Их крепят на кузовные части по периметру, непосредственно на металл.

Обработке подвергаются внутренние части дверей, багажника, крыши, перегородки между мотором и салоном, пол, капот, полости моторного отсека и пр

Качественный материал в сочетании с правильно проделанной работой создает эффект дополнительного утепления авто, что немаловажно для нашей страны

Да, если речь идет о самых холодных регионах, то шумка не заменить собой автоодеяло для двигателя. Тут уже нужно учитывать конкретные условия эксплуатации.

Основной список материалов и инструментов для шумки моторного отсека состоит из таких компонентов:

Фен. Нужен именно строительный, а не женский бытовой. Его можно купить, взять у товарищей или даже арендовать;
Прикаточный валик. Крайне полезная штука, помогающая в качественной укладке шумоизоляции;
Ветошь. В вопросах работы с авто ветошь никогда не бывает лишней;
Острые ножницы для резки материала;
Канцелярский нож для тех же задач;
Картон, необходимый для создания заготовок;
Обезижириватель, применяемый при подготовке поверхностей;
Малелин как средство изоляции;
Сплэн. Продается в рулонах и имеет разную толщину. Отталкивайтесь от особенностей своего авто;
Бимаст Супер или Визомат МП. Взаимозаменяемые материалы.

Неоднократно видел на том же Drive2 пошаговые инструкции вместе с фото, где ребята своими руками изолируют моторный отсек.

Такую же подробную фото инструкцию дать не могу по причине ее отсутствия, но некоторые рекомендации предложить в силах.

Как проклеить холст?

Теперь мы имеем натянутый холст на подрамнике и самое время его проклеить. Для этой цели можно купить в художественном магазине специальный состав. Но он достаточно дорогой, потому чаще всего используется самый обычный пищевой желатин. Это доступный и надежный материал, проверенный временем. Мы ведь не хотим, чтобы через время наша работа пожухла или потрескалась?

Подробно о ПОДГОТОВКЕ ХОЛСТА ДЛЯ МАСЛЯНОЙ ЖИВОПИСИ

Вообще рецептов проклейки очень много. Можно почитать в интернете. Я укажу на некоторые особенности именно клея на основе желатина. Итак, разводим желатин в воде в соотношении примерно 30-40 гр. на 0,5 литра воды. Я предпочитаю постепенно добавлять холодную воду по мере набухания, постоянно помешивая. Тогда не будут образовываться комочки, плотные как кристаллы. Далее разогреваем клей на огне, желательно на паровой бане (ёмкость с клеем помещаем в более широкую с горячей водой так, чтобы не касалось дна). Доводить до кипения клей ни в коем случае нельзя, лишь разогреть, постоянно помешивая, пока консистенция не станет однородной жидкой без комочков. После оставляем желатин немного остыть

Тут важно словить момент, когда он будет уже комнатной температуры и начнёт застывать

Иногда к желатину советуют добавлять пластификатор для гибкости. Пару капель глицерина или мёда немного, или же касторового масла несколько капель. Правда глицерин со временем выветривается и делает холст гигроскопичным, а мёд кристаллизуется. А это уже не очень хорошо. Желатин сам по себе довольно пластичен, потому вполне можно обойтись и без пластификатора. Однако можно добавить немного антисептика, от плесени. Это может быть водный раствор фенола, пентахлорфенолят натрия, или же обычный фейри.

Теперь, расположив холст в горизонтальном положении, слегка жидкий клей наносим широкой флейцевой кистью быстрыми движениями вдоль волокон. Следующий слой наносится уже поперёк предыдущего

Очень важно следить за тем, чтобы клей не проступал на обратную сторону. Ведь мы проклеиваем ткань, а не пропитываем её, иначе холст будет ломким и тянуть масло, а краски жухнуть. Клей должен заполнить промежутки между нитями ткани и лечь ровным слоем

Клей должен заполнить промежутки между нитями ткани и лечь ровным слоем.

Когда холст высохнет его нужно зашкурить мелкой наждачкой, можно срезать особо выдающиеся узелки лезвием для бритвы или канцелярским ножом. Только срезать очень аккуратно, иначе получится дырка.

Всего наносится 2-3 слоя, но не стоит перегружать клеем, иначе холст будет хрупким. Между слоями холст должен хорошо просыхать, минимум 12 часов, лучше сутки. Сушить феном или ещё чем нельзя, только при естественной температуре.

Качество проклейки можно проверить, посмотрев на холст через скользящий свет, клей равномерно заполняет поверхность эластичной пленкой, без светящихся сквозных просветов. Также с лицевой стороны он ровно блестит, если есть места без блеска, то скорее всего надо ещё один слой. А ещё можно попробовать продуть ртом через холст. Если воздух проходит, значит есть дырки.

Всё о ТЕХНИКЕ МАСЛЯНОЙ ЖИВОПИСИ

Источники звука

Вопрос об источниках надоедливого звука риторичны: шумы чаще происходят от работающего мотора, и усиливаются или приобретают отталкивающий звуковой фон в случае неисправности какой-либо его детали или целого блока. Их результатом может быть также широкий диапазон разных одиночных или сгруппированных звуков в виде постукивания, скрежетания, вибрации и т. п., которые могут периодически повторяться, приобретая циклический характер.

Эти выводящие из себя звуковые явления могут фиксироваться также когда мотор в целом работает нормально, однако какие-то его детали плохо закреплены или недостаточно отрегулированы. Помимо того, звуковой эффект подчас происходит не только от работающего двигателя, но и неувязок механического характера, происходящих в моторной части, под капотом, днищем или в иных местах автомобиля. Бывает, их причиной становится даже такая, казалось бы, мелочь, как недостаточно затянутая гайка. Особенно это характерно для недорогих машин среднего, начального уровня, а также машин с большим термином эксплуатации, значительным пробегом по некачественным дорогам.

Подчеркнём, что провести успешную звукоизоляцию мотора вряд ли удастся, если не разобраться в истинных причинах чрезмерного или необычного звука и не устранить их полностью. Поэтому во всех случаях надо заняться внимательным пошаговым комплексным осмотром машины, в том числе её ходовой, моторной части, всего подкапотного отсека, а после завершения осмотра и выявления причин приступать к шумоизоляционным действиям.

Зачем нужна шумоизоляция моторного щита автомобиля

Более 50% всех звуков, попадающих в салон во время езды на автомобиле, исходит из моторного отсека. Достаточно сделать незначительное повышение оборотов работы двигателя, и уже в салоне стоит гул, который раздражает пассажиров и водителя. Особенно сильно от шума в салоне страдают владельцы авто среднего и бюджетного классов. Завод-изготовитель не прокладывает шумоизоляционый материал во время производства авто, или сильно на нем экономит. Выгоды шумоизоляции моторного щита:

Меньше шума и скрипов в салоне до 75%
Комфортное управление автомобилем — отсутствие вибраций на руле уменьшает нагрузку во время управления авто
Ничто не помешает разговаривать с пассажирами или слушать музыку

Общие сведения

На самом деле моторный отсек в плане шумоизоляции является наиболее проблемной частью. Зачастую, чтобы добраться до требуемого места необходимо разобрать всю торпеду, а то и больше. Но оно того стоит, ведь после того как работа будет выполнена, акустический комфорт в салоне улучшится в несколько раз.

Работа хоть и трудоемкая, но при должном подходе вы справитесь достаточно быстро. На самом же деле, тут нет ничего сложного: главное, следовать некоторым простым правилам и все обязательно получится. Данное руководство будет полезно тем, у кого шумоизоляция моторного отсека отсутствует или же оставляет желать лучшего. Многое зависит и от того, как работает мотор. Большой износ трущихся металлических деталей приводит к дополнительному шуму и это нужно понимать. В таких случаях нужна не «шумка» ДВС, а его ремонт.

Общие рекомендации по работе с материалами

Первой накладывается виброизоляция. Если она предполагает тепловую обработку, то прогрейте ее строительным феном. При укладке вибры, недостаточно просто приложить ее к поверхности, его нужно хорошо прокатать роликом во всех доступных местах до тех пора пока фольгированная текстура не исчезнет. Если материал будет плохо вдавлен, то со временем он начнет отслаиваться

Обратите внимание на то, что антикоррозийными свойствами вибра будет обладать только, если под ней не будет никаких пузырьков, в противном случае в этих местах начнет скапливаться влага. Поэтому используйте канцелярский нож, аккуратно протыкая их

В местах стыка виброизоляцию лучше клеить встык. Вибру необязательно прикладывать цельными кусками.

А вот шумку лучше накладывать максимально большими кусками и ни в коем случае не резать ее на полоски, это сведет эффект шумоизоляции практически к нулю. Кроме этого, отдельные маленькие кусочки просто со временем отвалятся. Лучше всего нарисовать на рулоне с шумкой своего рода выкройку по размерам поверхности, к которой вы собираетесь ее клеить. После этого вырежьте шаблон и, медленно отрывая от него защитную пленку, начинайте последовательно приклеивать материал. Так, шаг за шагом вы сможете максимально ровно закрепить шумоизоляцию. Пузырей в этом случае тоже не должно быть, поэтому хорошо пройдитесь по материалу роликом. Если вы все-таки клеите шумоизоляцию кусками, то обязательно следите чтобы каждая часть плотно прилегала к соседней, не оставляя шуму никаких лазеек.

При работе с уплотнителем нет никаких особых тонкостей, главное, следить, чтобы на торцах деталей материал не торчал.

Теперь рассмотрим куда чаще всего устанавливается шумоизоляция.

Шумоизоляция моторного отсека: со стороны двигателя, со стороны водителя или в комплексе

Сразу отметим, что наилучшего эффекта удается добиться тогда, когда изоляция производится как со стороны моторного отсека, так и со стороны водителя. Другими словами, приборную панель все же придется снимать, чего по понятным причинам не очень хочется делать многим водителям, особенно при самостоятельном проведении работ.

Сам моторный щит представляет собой основной барьер, который отделяет салон от главных источников шума, то есть от двигателя и коробки передач

При этом важно понимать, что изоляция данного участка является самым сложным процессом сравнительно с другими частями кузова

Добавим, что если заизолировать моторный щит только со стороны двигателя, параллельно реализовав качественную шумоизоляцию капота, пола и арок передних колес, тогда также можно рассчитывать пусть и не на идеальный, но все же на вполне достойный результат.

Изоляция шума в салоне

Далее работа должна быть проведена внутри моторного отделения. Конфигурация деталей, скорее всего, усложнится, поэтому без трафаретов не обойтись. Особо кропотливо нужно заняться перегородкой между моторным отсеком и салоном, где наблюдается основной шум от двигателя.

Приборную панель предстоит полностью разобрать. В ином случае оклейка будет некачественная, поскольку до некоторых мест просто так не дотянуться.
При демонтаже приборной панели нужно терпение. Операция займёт некоторое время.
Процесс следует фотографировать. Это нужно для того, чтобы правильно собрать детали в обратной последовательности. На жигулях это не будет проблемой. А вот с иномаркой предстоит повозиться.
Вибро и шумоизоляцией должна быть покрыта максимальная площадь перегородки, даже труднодоступные места.
Лицевая сторона, покрытая фольгой, идеальный вариант шумовой защиты для этой части машины. Она не только будет отражать шум, но и не передавать высокую температуру в салон. Актуально летом и для южных регионов страны.

Откуда шум

Сначала вам нужно осмотреть мотор (послушать работу) чтобы понять, откуда появляется повышенный шум:

Наиболее часто источниками лишнего шума служат цепи либо их натяжители (если в двигателе они есть)
Громко шумит изношенный насос топлива
Двигатель может шуметь от некачественного топлива
Проверьте так же целостность подушек двигателя
Послушайте и проверьте состояние коробки передач
Стоит обратить внимание на множество других элементов мотора, которые косвенно могут вносить дополнительную лепту в общий шум
Среди них отдельной темы заслуживает выхлопная труба (и вся система) автомобиля, а конкретно прогоревшие глушители либо прямоточники
Зачем мы по вашему так много времени уделяем техническому состоянию вашего автомобиля?
Все потому, что не устранив источники дополнительного шума последующая возня с шумоизоляцией автомобиля будет просто бессмысленной
Главным путем для распространения шума от мотора являются щели, громкий выхлоп, возникающая вибрация, возникшая неравномерность в работе цилиндров, неисправность топливного насоса
При осмотре моторного отсека, следует обратить внимание на щели (отверстия), дырки, ведущие в салон
Особенно проверьте штатные заглушки и втулки
Потому, что их обычно забывают вставлять на место, когда устанавливают усилители либо протягивают провода для сирены сигнализации
Закрываем капот и сильно дергаем завесы капота (возле лобового стекла), люфт при этом должен отсутствовать
Не стоит пренебрегать этой простой проверкой
Мы часто встречаем такую неприятность даже на свежих машинах уровня BMW
Когда на слух что-то сверчит , подобный шум часто принимают за «убитый» амортизатор
После этого внимательно стоит осмотреть арки передних колес, с целью обнаружения отверстий в арках колеса
Наверняка вы обнаружите их
Через такие отверстия, например, могут выходить тормозные шланги
После этого пройдите к передним дверям машины, затем откройте дверь, проверьте зазор между стойкой и самой дверью
В щель видна ли вам ниша арки(см.Шумоизоляция арок автомобиля разными материалами)?
После этого внимательно осматривается уплотнительная резинка на всех дверях и по всей её длине
Имеется в виду та резинка, которой должна герметизироваться дверца при закрытии
Проверяется она очень просто
Если ваша резинка имеет следы от прижима по всей поверхности, тогда все в порядке, однако…
Наиболее часто встречается ситуация, когда в одном месте хороший прижим есть, а вот в другом его нет
Для проверки советуем вам взять лист бумаги, и засунуть его в щель, затем закрыть дверь
Потяните за лист, если бумагу вы смогли вытащить, это значит, что герметизации нет
Надеюсь теперь вам понятно, что шумоизоляция моторного отсека со стороны двигателя начинается после тщательного осмотра автомобиля и устранения источников повышенного шума и нарушений герметизации

Чем обесшумить

Для эффективного проведения работы по изоляции или уменьшению шумов необходимо изначально решить принципиальный вопрос: достаточной будет шумоизоляция моторного отсека или же дополнительно нужна надежная звукоизоляция и изнутри салона, от водителя. Последний вариант многим не нравится, так как в этом случае волей-неволей придётся снимать панель приборов, а затем монтировать её обратно, а это займёт немало времени, при этом отняв значительную часть нервов. Если же этим займутся на СТО или в ином сервисном автоцентре, их помощь может оказаться недешёвой. Эти очевидные моменты, необходимость работать самостоятельно или же с помощью профессионалов, водитель должен предусмотреть, исходя, очевидно, из главного – не так экономии денег (хотя это немаловажный вопрос!), как ради максимального устранения шумов.

Под таким углом зрения звукоизоляция со стороны шофера только усилит положительный эффект всего комплекса работ, в силу чего ее настоятельно рекомендуют. Что касается шумо- и виброизоляционных материалов, то их современный диапазон огромен. В широком ассортименте представлена высококачественная как отечественная, так и зарубежная продукция. Чаще всего водители используют с этой целью набор предварительно заготовленных картонных лекал, с помощью которых удастся максимально точно определить набор нужных изоляционных материалов.

Что в итоге

Если все работы были выполнены правильно, тогда шумоизоляция моторного щита позволяет добиться значительного снижения уровня шума в салоне транспортного средства. В режимах средних нагрузок шум от двигателя и трансмиссии (при условии полной исправности агрегатов) практически не проникает в «капсулу» внутрисалонного пространства.
Параллельно снижается уровень вибраций от двигателя, вибрации слабее передаются на руль, меньше отдаются на рулевом колесе при проезде неровностей и т.д. Сам моторный щит приобретает дополнительную жесткость, пропадают скрипы в области торпедо и по контуру ветрового стекла.
Главным недостатком данной операции справедливо считается демонтаж панели приборов. В ряде случаев существует значительный риск повредить дорогостоящие элементы электрооборудования, поломать защелки, испортить внешний вид пластиковых и других вставок.
Также ряд проблем может возникнуть в процессе или после обратной сборки. Не редкими являются случаи, когда после процесса шумоизоляции моторного щита наблюдаются сбои или отказы в работе климат-контроля, аудиосистемы, бортового компьютера и других приборов. Причиной являются ошибки во время сборки и повреждения.

Напоследок добавим, что оптимально вместе с обработкой моторного отсека также выполнить шумоизоляцию самой приборной панели и капота. Отметим, что сегодня шумоизоляция утеплитель двигателя stp heatshield является качественным решением для сохранения тепла зимой и поглощения шумов в подкапотном пространстве.

Материал представляет собой негорючее полотно, устойчивое к воздействию масла, топлива и технических жидкостей. Также имеется термостойкий клеевой слой. В летнее время материал можно закрепить на капоте пистонами (по принципу заводской шумоизоляции). Зимой stp heatshield кладется на двигатель, выполняя функцию автоодеяла. Указанная дополнительная защита позволит еще лучше изолировать шум двигателя, повышая акустический комфорт.
