Подшипник ступичный: для чего предназначен и как проверить ступичные подшипники

Об эксплуатации ступичных подшипников

Многие современные СП имеют магнитное триггерное колесо, встроенное в одно из уплотнений. Когда это магнитное колесо проходит мимо железного сердечника датчика ABS, создается сигнал переменного напряжения, который используется модулем управления для контроля скорости колеса.
Распространенной ошибкой является установка подшипника задом наперед, чтобы уплотнение было на стороне, противоположной датчику ABS, в результате чего сигнал на модуль не поступает, диагностический код неисправности, и встроенная система безопасности больше не работает. Это приведет к финансовым затратам. Вряд ли вам удастся демонтировать узел без повреждения триггерного колеса.
Точный сигнал ABS во многих системах зависит от правильного воздушного зазора между датчиком и реактором

Наращивание коррозии на внешней поверхности ступицы может фактически поднять датчик в сборе достаточно, чтобы ослабить сигнал.
Чтобы устранить эту проблему, осторожно снимите датчик со ступицы и используйте проволочную щетку, чтобы очистить от коррозии и ржавчины. Нанесите небольшое количество антикоррозионной смазки и установите датчик на место

Затяните прижимной болт датчика в соответствии со спецификацией.
Одна из наиболее распространенных причин отказа после установки новых подшипников — неправильный крутящий момент на гайке оси, как правило, из-за использования ударного пистолета, а не динамометрического ключа. Затяните крепежные болты узла ступицы в соответствии со спецификациями производителя. Вы должны использовать динамометрический ключ.
Рекомендуемая смазка представлена в таблице:

Марки смазкиПроизводителиЗагустительБазовое масло
RareMax AF-1Kyodo Yushi Co., Ltd.КарбамидМинеральное масло
6459 Grease NShowa Shell Sekiyu, K.K.КарбамидМинеральное масло
Pyronoc Universal N-6CNisseki Mitsubishi Oil CorporationКарбамидМинеральное масло
HB-1Kyodo Yushi Co., Ltd.КарбамидМинеральное масло
Ronex MPExxon/MobilЛитийМинеральное масло

Срок службы этого элемента уменьшится, если неверно подобран вылет колесных дисков.

Также у подшипника сокращается срок эксплуатации, если он установлен в автомобиле с неисправностями амортизаторов: здесь наблюдаются более высокие ударные нагрузки. Тормозная система, которая повреждена, отдает избыток тепла в подшипник. Неверные углы установки колес могут привести к перераспределению нагрузки.

Все признаки неисправности ступичного подшипника (фото и видео).

Добрый день. В сегодняшней записи мы поговорим о признаках неисправности ступичного подшипника. После прочтения статьи, вы легко продиагносируете ваши ступичные подшипники, и научитесь определять их неисправности задолго до появления критического люфта.

Какие бывают ступичные подшипники?

Есть два принципиально разных типа ступичных подшипников.

На ведущих колесах применяют плоские опорные подшипники:

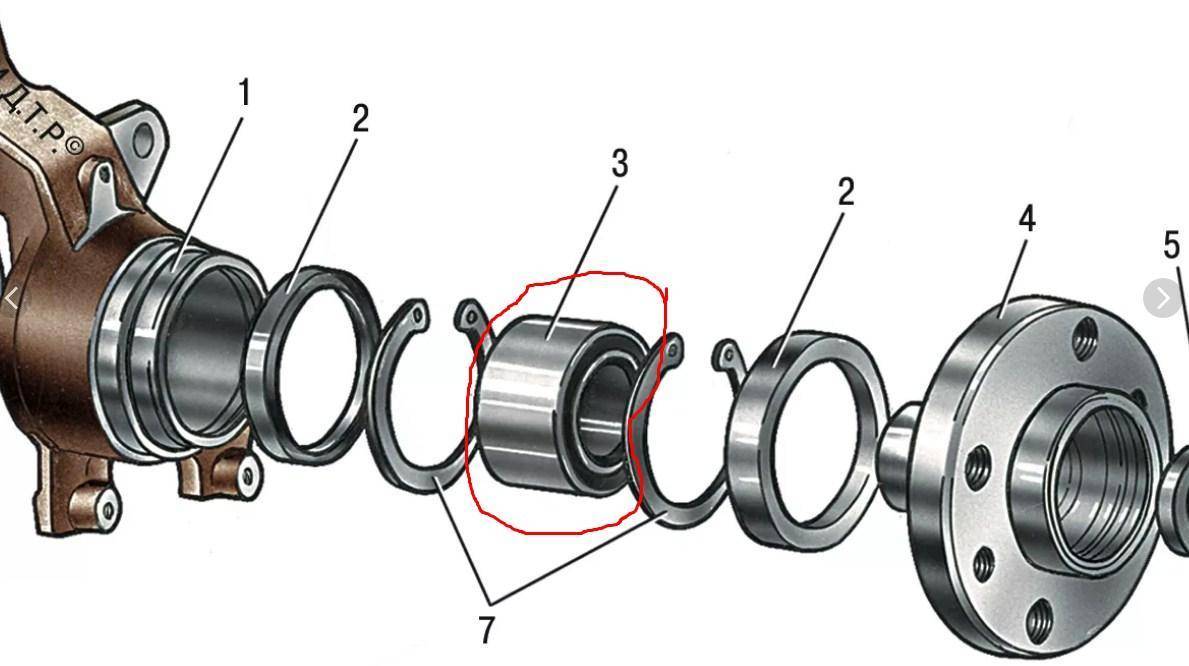

Вот так выглядит ступица ведущего колеса в сборе:

На ведомых колесах, в большинстве случаев, используют два конических подшипника установленных навстречу друг другу.

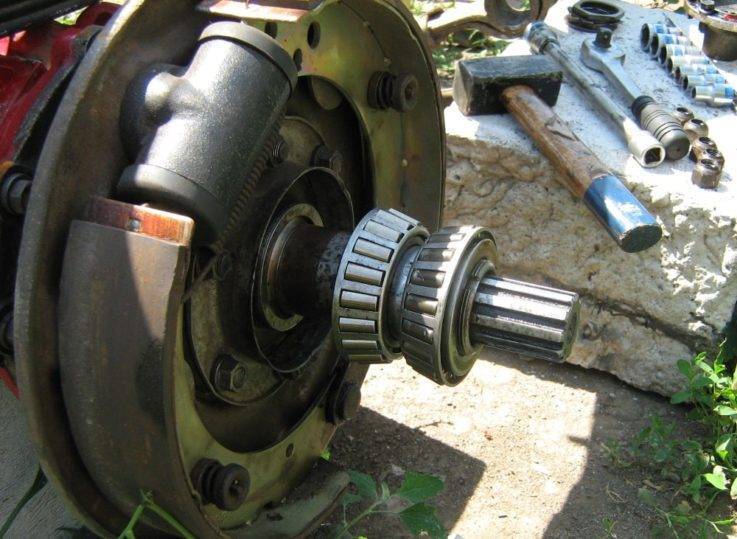

Вот так выглядят ступичные подшипники такого типа:

Вот так выглядит ступица в сборе:

Как и почему изнашиваются ступичные подшипники?

Не смотря на кажущуюся простоту конструкции, подшипники имеют очень сложную технологию изготовления.

Ролики и опорные поверхности сделаны из пластичной стали с поверхностным уплотнением (закалкой или легированием). Если подшипник перекатить он треснет при первом попадании в яму, а если оставить сырым, он очень быстро износится и загудит.

Для того чтобы уменьшить трение, в ступичные подшипники набивают специальные тугоплавкие смазки, а для фиксации роликов на месте они устанавливаются в сепаратор из тугоплавкого пластика.

При повреждении любого из элементов подшипника он приходит в негодность.

В большинстве случаев, причина отказа подшипников — естественный износ. При появлении люфта между роликами и беговыми дорожками сначала появляется повышенный шум при работе, а при критическом значении износа, колесо начинает натурально болтаться, как в этом видео примере:

Эта неисправность проявляется и прогрессирует постепенно. В большинстве случаев ее причиной является вымывание смазки из подшипника. Резко с трассы заехали в глубокую лужу, через две недели готовьтесь менять подшипники. Дело в том, что при движении на больших скоростях подшипники нагреваются до высоких температур, а смазка в них расплавляется. При заезде в лужи, подшипник резко охлаждается и подхватывает воду (при охлаждении). Как итог — часть смазки вымывается, а вода и грязь остаются.

Естественно, подшипники не могут служить вечно, но попадание воды значительно сокращает их ресурс.

Гораздо реже причиной износа подшипника является выплавление или поломка сепаратора. В этом случае происходит смещение роликов в подшипнике и, как следствие, резко появляется запредельный люфт или даже заклинивание.

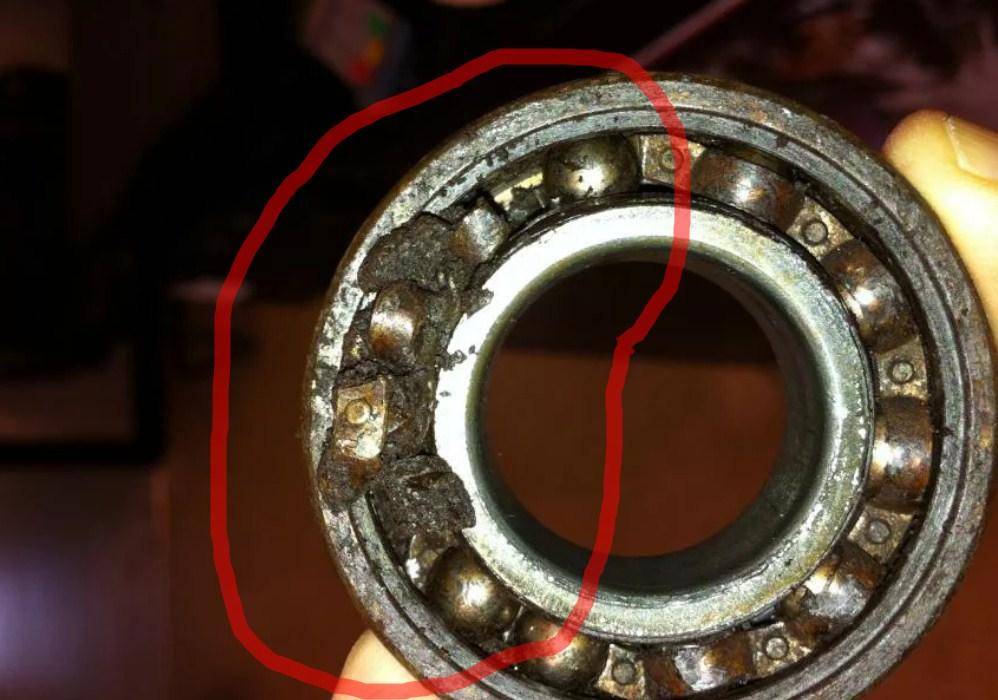

Вот пример поломки подшипника вследствие разрушения сепаратора:

Наименее вероятная причина отказа подшипника — механическое разрушение беговой дорожки или ролика. Как правило, это происходит на начальном этапе (при приработке) или после резких ударов.

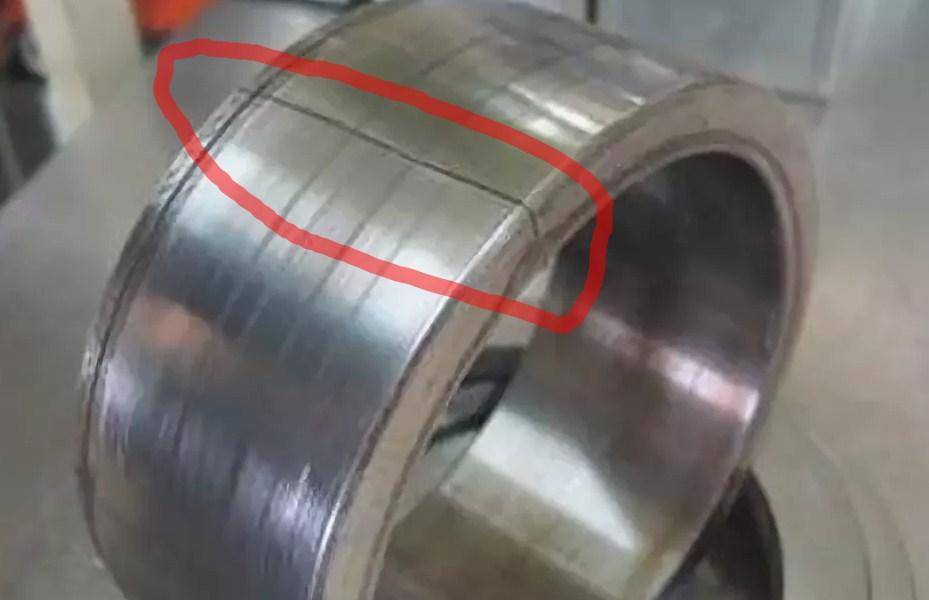

Вот пример такой поломки подшипника:

Каждая из приведенных мной неисправностей проявляется и появляется по-своему.

Признаки неисправности ступичного подшипника:

Повышенный шум и гул.

Гул увеличивается при возрастании нагрузки на подшипник (при повороте в сторону неисправного подшипника).

Если подшипник загудел, можете быть уверены — в нем уже нет смазки, и даже если ее набить, долго он не проработает т.к. в нем появился люфт. Если подшипник конусный то после замены смазки, при условии что его износ не стал запредельным, а ступица правильно отрегулирована, он может работать ещё несколько лет! Плоские упорные подшипники ведущих колес набивать смазкой бесполезно, так как они не регулируются их лучше сразу менять.

Как уже было обозначено выше — при запредельном износе ступичных подшипников колеса начинают болтаться

На гудящих подшипниках можно проездить несколько недель или даже месяцев, но это не очень комфортно в плане шума.

Появление вибрации или болтанки, похожей на спущенное колесо.

Так проявляются и выплавление сепаратора и разрушение роликов или беговых дорожек.

При вывешивании автомобиля на домкрат, колесо с повреждённым подшипником будет явно болтаться….

Если вы обнаружили эту неисправность, вам следует незамедлительно ехать в сервис, соблюдая все меры предосторожности

Дело в том, что вам не важно, что именно случилось с подшипником — в любом случае в нем люфт, и он может заклинить

Если вы больше любите смотреть видео предлагаю вам посмотреть вот этот ролик про диагностику ступичных подшипников:

Заключение.

На этом у меня сегодня все. Я надеюсь, что благодаря статье вы легко определите первые признаки неисправности ступичного подшипника. Если у вас остались вопросы или если вы хотите дополнить статью, пишите комментарии.

Для чего служит ступичный подшипник?

Данная деталь являет собой особый связующий механизм, он находится между осью и ступицей. К последней крепится диск с покрышкой. Такая деталь выполнена из двух колец, а между ними вставлены конические элементы, изолированные резиновой частью. Этот элемент причисляют к подшипникам качения. Ресурс ступичного подшипника достаточно велик и в среднем составляет 150 тысяч км пробега. Деталь можно не менять на протяжении 5 лет.

Как понять, что ступичный подшипник неисправен? В подобном случае к стандартному шуму покрышек во время движения прибавляется неприятный и очень низкочастотный гул. Помимо постоянного гула во время движения авто поломка ступичного подшипника может сопровождаться следующими «симптомами»:

Авто тянет в сторону – это происходит из-за того, что неисправная деталь как будто стопорится. Как результат, машину тянет вправо или влево, как при неисправности сход-развала.
При изношенном подшипнике обычно появляется вибрация, она во время езды отдает в руль и в кузов. Это один из явных признаков неисправности ступичного подшипника

Важно как можно скорее заменить этот элемент, так как обойма сильно изношена, и вот-вот произойдет «клин».

Ещё один из признаков поломки подшипника качения – своеобразный хруст при движении авто. Это случается из-за того, что обойма практически полностью развалилась и сферические элементы расположены неправильно. Узнать такой хруст легко, его хорошо слышно салоне.


Это один из первых симптомов, когда следует обращаться в СТО для замены нужного элемента.

Подшипник ступицы (ступичный) — назначение, виды, устройство

Ступичный подшипник (подшипник ступицы) – один из самый нагруженных узлов автомобиля, который воспринимает значительные радиальные нагрузки. В России из-за плохого качества дорог это особенно актуально. Редкий автомобиль у нас эксплуатируется по абсолютно ровным дорогам. В результате ударных нагрузок ступичный узел теряет герметичность и в него поступают грязь и вода. Это разрушающе действует на подшипник, он начинает подклинивать и люфтить. Также причиной выхода из строя может быть некачественная запрессовка или перетяжка ступичной гайки. Эти две причины чаще встречаются на уже замененных, неоригинальных подшипниках.

Внешними проявлениями нерабочего ступичного подшипника являются сильные удары в руль, вибрация, увод авто от прямолинейного движения из-за подтормаживания подшипника. Также “убитый” подшипник может издавать хруст – шарики разбили обойму и хаотично перекатываются.

Ездить с разбитым ступичным подшипником нельзя. В любой момент он может полностью заклинить и затормозить колесо на скорости

Если вы подозреваете выход подшипника из строя, передвигаться нужно крайне осторожно со скоростью не более 30 – 40 км / час, разумеется, в сторону автосервиса.

Самостоятельно диагностировать ступичный подшипник достаточно просто. Домкратим переднее колесо на ровной поверхности и пытаемся раскачать колесо поперек оси. Если есть люфт и вдобавок слышны щелчки и трески при вращении “от руки”, отправляем подшипник под замену.

Конструкции ступичных узлов иногда такие, что поменять подшипник в них нельзя. Он завальцован в ступицу при её изготовление. Встречается ситуация, когда на одну и ту же модель авто разного рынка (Европа и Азия) применяются как ремонтируемые ступицы, так и закрытые. Это проверяется по оригинальным каталогам запчастей

Также нужно обращать внимание на исполнение подшипника. Имеем ввиду, что на авто с АБС часто устанавливаются ступичные подшипники со специальным магнитным кольцом, которое работает в паре с датчиком АБС

Внешне они мало отличаются от простого подшипника.

Обычно ступичный подшипник у авторитетных брендов продается с комплектом крепежа – ступичной гайкой и по необходимости со стопорным кольцом, сальником. Мировые бренды, специализирующиеся на подшипниках такие: SNR (Франция), SKF (международная корпорация), FAG (Германия), NSK (Япония), KOYO (Япония, входит в TOYOTA), TIMKEN (США). Именно эти бренды, как правило, поставляют подшипники на комплектацию автозаводов. Что касается рынка запчастей, то нужно иметь в виду межбрендовую кооперацию. Она означает, что внутри коробки SKF можно обнаружить подшипник с гравировкой SNR и наоборот. Это означает, что SKF закупает у SNR некоторые модели подшипников, которые сами не производят или производят в недостаточном количестве. Качество этой продукции полностью соответствует требованиям SKF и он сохраняет свою фирменную гарантию на эту продукцию. Также нужно иметь в виду, что происходит периодическое поглощение брендов. Например, сейчас FAG и INA входят в группу Schaeffler Gruppe, а в коробках французов SNR часто находим высококачественные подшипники NTN (Япония).

Что касается перепаковщиков, то здесь есть определенная лотерея, так как контроль качества у этих брендов не такой жесткий как у вышеописанных марок. Перечислять их не будем, так как всё, что не перечислено выше – среднего и низкого качества перепаковка.

Часто встречается ситуация, когда подшипник ступицы в оригинальной упаковке производителя авто дешевле чем аналогичный, например от FAG или SKF. Это объясняется высокими затратами последних на рекламу и маркетинг. Смысла переплачивать в этом случае нет. Однако, надо предельно внимательно осмотреться покупаемый оригинальный подшипник. Встречаются подделки.

Каков ресурс ступичного подшипника, и что влияет на его износ?

Ступичные подшипники не имеют строго регламентированного рабочего ресурса. Исходя из практики эксплуатации, при правильной установке они способны «отходить» более 100 тысяч километров пробега. Согласитесь, ресурс весьма внушительный. Среднестатистическому водителю не требуется производить замену этой детали на протяжении нескольких лет.

Увы, существует множество факторов, негативно влияющих на подшипник. Именно они значительно сокращают продолжительность его бесперебойной работы.

  • Плохое состояние дорог. Это основная причина выхода из строя большинства ступичных подшипников. Дело в том, что находясь в колесе, они принимают на себя всю силу ударных нагрузок, неминуемо возникающих во время поездки. Какое то время силовое воздействие выдерживается, но после достижения определенного уровня «усталости» подшипник начинает разрушаться.
  • Агрессивные среды эксплуатации. Летом данное воздействие выражается в виде попадающей внутрь ступицы дорожной пыли и влаги, зимой ситуация еще больше усложняется из-за химических реагентов, обильно высыпаемых коммунальщиками на дороги.
  • Перегрев. Вращение колес всегда связано с функционированием в режиме повышенных температур. Постоянное чередование нагрева с охлаждением, особенно зимним, влияет на ресурс подшипников, существенно сокращая его.

Признаки возможного износа подшипника ступицы

Часто первыми признаками является гул со стороны колеса, однако это только первый сигнал. Поле ситуация развивается очень стремительно и за шумом может последовать треск. Дальше узел не выдерживает обороты и разлетается прямо на ходу, что приводит к полному клину и авто становится неуправляемым. Все это ведет к выходу из строя рычага подвески и деформации полуоси. В итоге за ремонт придется выложить хорошие деньги.

Поэтому важно при первых признаках уметь правильно определить неисправность, а по необходимости сразу устранить. Поводом для проверки ступичного подшипника будут следующие признаки:

  • Слышно, как гудит или хрустит в оси колеса. Чаще возникает при достижении определенной скорости, примерно 60 – 70 км/ч. На повороте, особенно при больших скоростях, гул усиливается.
  • Явным признаком является появление вибрации вместе с гулом. Она передаётся как через руль, так и на всю машину и вызвана биением подшипника.
  • При длительных переездах возникает перегрев колесного диска. Иногда случаются перегревы тормозного суппорта.
  • Подклинивание колеса. При езде по прямой дороге автомобиль как бы ведет в сторону. Это вызвано тем, что дефектный ступичный подшипник затормаживает вращение колеса. Симптомы схожи с неправильно отрегулированным развал/схождением.

Для точного определения в какой ступице гудит подшипник, следует разобраться в причинах возникновения поломок и принципах работы ступицы.

Регулировочные работы

Для проведения регулировочных работ потребуется стандартный набор ключей, молотка и отвертки. Регулировка на всех авто практически идентична и отличаться может лишь в некоторых деталях. Технология регулировки такая:

  • Послабляем колесные болты на ступице, которую необходимо отрегулировать;
  • При помощи домкрата вывешиваем и снимаем колесо;
  • Используя молоток и отвертку сбиваем защитный колпачок, установленный по центру ступицы;
  • Пассатижами отгибаем усики стопора и вытаскиваем его;
  • Заворачиваем ступичную гайку до упора, а после отворачиваем обратно на ¼ оборота;
  • Проверяем легкость вращения ступицы. Крутиться она должна легко и без заеданий;
  • Собираем все обратно и снова проверяем люфт.

Если путем регулировки устранить люфт не удалось, или при вращении есть подклинивания и хруст, подшипник подлежит замене.

Как уже отмечено, цилиндрические подшипники не регулируются, поэтому появление гула и обнаружение люфта указывает на необходимость замены.

Советы по обслуживанию и эксплуатации подшипников

  1. Как смазать подшипник ступицы.

Не допускайте попадания пыли в смазку и подшипники. Смазка наружных поверхностей предотвращает образование коррозии. Для наружной смазки проделайте такие операции:
Сначала требуется чисто промыть керосином посадочное место обоймы, вытереть насухо, затем смазать тонким слоем смазки посадочную поверхность. Наденьте чистую резиновую перчатку, нанесите на ладонь смазку и втирайте в подшипник, затем вставьте деталь внутрь и дополнительно протрите поверхность ветошью, которая смочена смазкой.
Использовать можно любую антикоррозионную смазку, на рынке продаются специализированные смазки для подшипниковых узлов. При нанесении соблюдайте количество смазки – не должно быть подтёков с узла.
Смазка подшипника внутри возможна, если он открытого типа или имеет резиновые уплотнения

Добавите смазку внутрь, но тут так же необходимо соблюдать важное правило – не должно быть излишков смазки (неоднократно прокрутите обоймы, лишняя смазка выйдет, её следует убрать).

Рекомендуемая смазка представлена в таблице:

Марки смазкиПроизводителиЗагустительБазовое масло

RareMax AF-1Kyodo Yushi Co., Ltd.КарбамидМинеральное масло
6459 Grease NShowa Shell Sekiyu, K.K.КарбамидМинеральное масло
Pyronoc Universal N-6CNisseki Mitsubishi Oil CorporationКарбамидМинеральное масло
HB-1Kyodo Yushi Co., Ltd.КарбамидМинеральное масло
Ronex MPExxon/MobilЛитийМинеральное масло
  1. Как продлить срок службы.

Затягивайте гайку оси с рекомендуемым моментом. Чрезмерный натяг вызовет избыточное трение, смазка нагреется, высохнет, трущиеся детали деформируются. Недостаточный момент крепления вызовет люфт больше допустимого, что приведет к преждевременному износу. Используйте для ремонта подшипников оригинальные запасные части (гайку, шплинт, стопорыне кольца и т.д).

Какой подшипник ступицы выбрать по производителю, и на что обращать внимание при покупке. Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель

Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию

Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель. Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию.

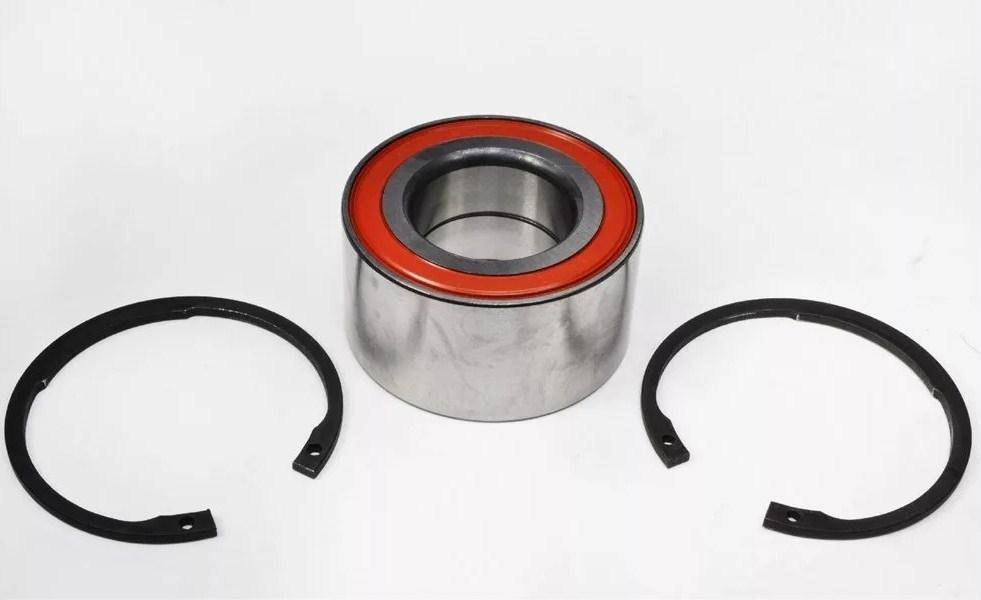

Комплект ступичного подшипника — что в него входит.

Рем комплект включает расходные детали: ступичные гайки 1 или 2 шт., колесные болты – комплект, стопорное кольцо 2 шт. шплинт. Возможны сальники, наружные обоймы и даже смазка.

Что использовать пресс или съемник.

Для качественной работы используйте пресс, снимите узел в сборе, отвезите на СТО, за небольшую плату произведут замену деталей узла за 1-1,5 часа. Съемник применяют при замене самостоятельно, покупают или берут в аренду. Рука помощника пригодится для задержки ключа.

Важный момент:Не давите на внутреннюю обойму подшипника, так как это может привести к повреждению элементов подшипникового узла.

Подшипники с АБС.

Наличие импульсного кольца легко проверить металлическим предметом, приложенным к одной из сторон уплотнений. Намагниченную сторону ставят внутрь отверстия кулака к разъему считывающего датчика.

Советы по обслуживанию и эксплуатации подшипников

  1. Как смазать подшипник ступицы.

Не допускайте попадания пыли в смазку и подшипники. Смазка наружных поверхностей предотвращает образование коррозии. Для наружной смазки проделайте такие операции:
Сначала требуется чисто промыть керосином посадочное место обоймы, вытереть насухо, затем смазать тонким слоем смазки посадочную поверхность. Наденьте чистую резиновую перчатку, нанесите на ладонь смазку и втирайте в подшипник, затем вставьте деталь внутрь и дополнительно протрите поверхность ветошью, которая смочена смазкой.
Использовать можно любую антикоррозионную смазку, на рынке продаются специализированные смазки для подшипниковых узлов. При нанесении соблюдайте количество смазки – не должно быть подтёков с узла.
Смазка подшипника внутри возможна, если он открытого типа или имеет резиновые уплотнения

Добавите смазку внутрь, но тут так же необходимо соблюдать важное правило – не должно быть излишков смазки (неоднократно прокрутите обоймы, лишняя смазка выйдет, её следует убрать).

Рекомендуемая смазка представлена в таблице:

Марки смазкиПроизводителиЗагустительБазовое масло
RareMax AF-1Kyodo Yushi Co., Ltd.КарбамидМинеральное масло
6459 Grease NShowa Shell Sekiyu, K.K.КарбамидМинеральное масло
Pyronoc Universal N-6CNisseki Mitsubishi Oil CorporationКарбамидМинеральное масло
HB-1Kyodo Yushi Co., Ltd.КарбамидМинеральное масло
Ronex MPExxon/MobilЛитийМинеральное масло
  1. Как продлить срок службы.

Затягивайте гайку оси с рекомендуемым моментом. Чрезмерный натяг вызовет избыточное трение, смазка нагреется, высохнет, трущиеся детали деформируются. Недостаточный момент крепления вызовет люфт больше допустимого, что приведет к преждевременному износу. Используйте для ремонта подшипников оригинальные запасные части (гайку, шплинт, стопорыне кольца и т.д).

Рассчитать срок службы «Калькулятор срока службы ступичных подшипников»

Читайте статью «Момент затяжки ступичных подшипников»

Какой подшипник ступицы выбрать по производителю, и на что обращать внимание при покупке. Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель

Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию

Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель. Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию.

Читайте в статье «Рейтинг лучших производителей ступичных подшипников»

  1. Комплект ступичного подшипника — что в него входит.

Рем комплект включает расходные детали: ступичные гайки 1 или 2 шт., колесные болты – комплект, стопорное кольцо 2 шт. шплинт. Возможны сальники, наружные обоймы и даже смазка.

  1. Что использовать пресс или съемник.

Для качественной работы используйте пресс, снимите узел в сборе, отвезите на СТО, за небольшую плату произведут замену деталей узла за 1-1,5 часа. Съемник применяют при замене самостоятельно, покупают или берут в аренду. Рука помощника пригодится для задержки ключа.

Важный момент:

Не давите на внутреннюю обойму подшипника, так как это может привести к повреждению элементов подшипникового узла.

  1. Подшипники с АБС.

Наличие импульсного кольца легко проверить металлическим предметом, приложенным к одной из сторон уплотнений. Намагниченную сторону ставят внутрь отверстия кулака к разъему считывающего датчика.

Причины поломки

Если честно, то подшипник это очень прочная часть ступицы. И чтобы его «убить» нужно постараться! Скорее всего, у вас выйдут из строя всевозможные стойки, резиновые втулки и прочие навесные части, но если «постараться» можно вывести из строя и этот элемент.

1) Большой пробег. Как бы банально не звучало, но большой пробег автомобиля изнашивает все узлы, и подшипник тут не исключение. Это основная причина неисправности, остальные вторичны. Примерно через 70 – 120 000 километров, у различных производителей по-разному. Вы услышите характерный хруст. Говорит о том, что эту деталь нужно менять.

2) Потеря герметичности. Подшипник имеет немного смазки, которая закрыта специальными кожухами из резины или пластмассы. Если они разрушаются, то смазка выходит и износ становится намного больше. Уже через пару тысяч километров можно услышать характерный гул, что говорит о неисправности.

3) Неаккуратная езда. Если будете постоянно влетать в ямы на больших скоростях, это также немного износит этот узел. Хотя как я уже писал выше, быстрее выйдут из строя другие элементы подвески.

4) Неправильная запрессовка. Это вторичная причина, при ремонте могут неправильно запрессовать новый подшипник, например — наискосок. Таким образом, при движении он будет стоять не правильно, что его достаточно быстро износит, примерно через пару – тройку тысяч километров опять нужно будет менять.

5) Если слишком сильно затянули. Такое бывало особенно на наших отечественных авто, подшипник перетягивали при замене, таким образом, он нагревался больше обычного, что также способствует снижению ресурса и последующей поломки. Так что нужно учитывать силу закручивания, обычно она указывается в инструкции.

Это все основные причины, однако как вы видите две последние это «кривые руки» автосервиса. Так что меняем только на проверенных станциях, которые дают гарантию на работы. Иногда выгоднее посмотреть на официальные станции.
