Чем отличается спортивный распредвал от штатного
Конструкция спортивного распредвала позволяет оптимизировать подачу смеси в цилиндры за счет ускорения и увеличения высоты подъёма клапанов.
Благодаря тому, что кулачки у тюнингового распредвала имеют более плавный профиль, обеспечивается стабильный и более надёжный ход газораспределения в ГРМ.
Не менее значительным плюсом спортивного распредвала является то, что на малых оборотах они устраняют (вернее, отодвигают) границу детонации, и мы не услышим характерного звонкого «стука пальцев».
Естественно, для чёткой работы двигателя с тюнинговым распредвалом, необходима грамотная установка и настройка распредвала.
https://youtube.com/watch?v=1j1IPebwEx4

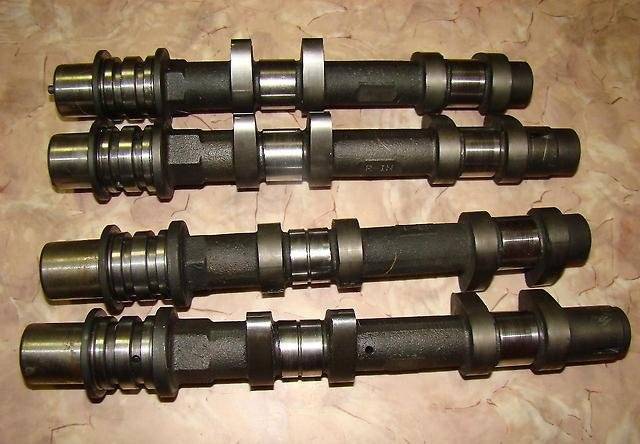

Тюнинг распредвалы
Установка тюнингового распредвала — это следующий бюджетный шаг, после чип-тюнинга, в увеличении мощностии и крутящего момента двигателя. Распредвалы делятся на низовые(моментные)универсальные(средние) и верховые(спорт) Установка тюнингового распредвала не является задачей особой сложности и может быть выполнена в любом автосервисе либо самостоятельно
Но существует ряд нюансов, которые важно учесть в процессе установки, именно они позволят достичь максимального результата
Итак, важно:
- точно выставить фазы газораспределения, особенно на 16-ти клапанных двигателях, где выполнение этой операции довольно затруднительно без специального оборудования;
- настроить программу управления двигателем под конкретный вал, а для карбюраторных моторов — доработать прерыватель-распределитель (трамблер) и настроить карбюратор;
- проконтролировать преднатяг штатных либо подобрать другие клапанные пружины при установке распредвалов с подъемом клапана, превышающий стандартный более чем на 1.5 мм, чей рабочий диапазон частот вращения превышает 6000 об/мин;
Пренебрежение всем вышеперечисленным приводит к некорректной работе двигателя, повышенному расходу топлива, отсутствию прибавки мощности после установки и даже поломке двигателя.
Наши инженеры-двигателисты имеют огромный опыт. Их задача — решение любой ситуации. Они помогут определится в выборе распредвала, чтобы после установки характеристика двигателя максимально соответствовала вашему стилю езды и условиям эксплуатации, для которых вы готовите мотор.
Установка включает:
- непосредственно замена распредвала;
- регулировка зазора (для восьмиклапанных двигателей);
- точная установка фаз газораспределения;
Распредвалы изготавливаются методом перешлифовки из валов клиента. Либо наплавкой и дальнейшей перешлифовкой.
Низовые распредвалы
Увеличивают крутящий момент от холостого хода до 4500об/мин. Позволяют экономить топливо и увеличивают долговечность двигателя за счет движения на более высоких передачах.
Универсальные распредвалы
Оптимально подходят для движения по городу, трассе, тем, кто хочет «вырваться» из городского потока, почувствовать мощь и динамику от начального момента старта и до 6000об/мин.
Верховые распредвалы
Увеличивают крутящий момент на средних и высоких оборотах. Больше подходят для дрег-рейсига, стрит-рейсинга. Какой установить распредвал? – решать вам. Вместе с установкой распредвала рекомендуем сделать чип-тюнинг. Общее увеличение мощности и крутящего момента составит 15-20%. Если вас заинтересовало наше предложение по установке распредвала, звоните и вы не пожалеете о проделанной работе и потраченных деньгах. Все, кто установил распредвал, были очень довольны! С их впечатлениями вы можете ознакомиться в разделе отзывы.
Что такое датчик распредвала?
Для контроля за системой ГРМ на распредвале предусмотрен датчик положения, который определяет угол его поворота. Эта информация (так же, как и от датчика коленвала) поступает на электронный блок управления (ЭБУ), где корректируется подача топлива на форсунки и момент зажигания.
Работа датчика основана на принципе Холла: данные поступают от магнитного датчика, который считывает каждый оборот контактного элемента. Таким образом считывается частота вращения распредвала, и на основании этих данных рассчитывается режим работы системы впрыска.
Неисправность или ошибка датчика приводит к блокировке бензинового двигателя и затрудненному пуску дизельного.
Какие распредвалы стоят на гранте спорт
Конструктивно одинаковые моторы – могут развивать разную мощность. Улучшение характеристик начинается с установки других свечей, более точного подбора угла опережения и т.д. Самостоятельно выполнить тюнинг, «выжав» из двигателя «Калины-2» 120 л.с. – тем не менее, не удастся. 120-сильный мотор «Гранта-Спорт» построен на базе 21126-го, но имеет отличия от него. Двигатель автомобиля «Гранта-Спорт» — ничуть не менее долговечен и надежен, чем прототип (21126-й мотор «второй Калины»). Для повышения мощности, здесь установлены другие распредвалы (с измененным профилем кулачков). Снижение сопротивления выпуска-впуска – еще одно, и последнее «механическое» изменение. Достичь максимальной мощности удалось, изменив прошивку.
Разработчики «Гранта-Спорт» уверяют, что до 3 000 оборотов в минуту – двигатели «ведут себя» одинаково. Но движение с оборотами от 3 500 – экономичным назвать нельзя. Делаем вывод: устанавливать двигатель «Гранта-Спорт» в «Калину-2» с АКП является малополезным (но еще больше – затратным) методом тюнинга.
А как же «Калина RC»?
В раллийной версии «второй Калины» используется атмосферный мотор (тоже выполненный на базе «26-го»). Здесь установлены кованые поршни, которые легче, чем литые серийные. Самостоятельно выполнить подобный тюнинг – так же, вряд ли получится. Допуски надо «выдерживать» еще более точно, чем на заводе. О чем чаще всего «забывают», предлагая купить детали для тюнинга.
Кроме этого, двигатель был форсирован. Увеличилась степень сжатия, повысилась мощность (до 155 сил), однако, значительно снизилась долговечность. Период эксплуатации спортивных машин — меньше 1 000 километров (затем, автомобиль отправляют на капремонт). Выбор оставим за потребителем.
Функция мощности мотора 21126
Существуют другие методы тюнинга. Например, установка турбин, которая официально – 100% запрещена.
Максимальный момент сил на валу двигателя «Гранта-Спорт» — 140 Н*м, «Калина RC» — 175 Н*м. Все вышесказанное говорит о следующем: серийный двигатель 21126 обладает потенциалом для тюнинга. Но польза от изменений – вряд ли будет достигнута без замены механических деталей (включая элементы ШПГ).
Однако, более доступный вариант модернизации, так называемый «чип-тюнинг» — тоже имеет смысл. Что является верным для большинства силовых агрегатов, производимых ВАЗ. Вопрос в том, что именно нужно получить в конечном счете.
Стандартный распредвал
Подъем 16 клапанного распредвала — 7,55 мм, угол открытия клапана — 273 град. перекрытием клапанов 0,3 мм.
Не самый главный параметр при выборе распредвала, характеризует максимальную величину подъема клапана и, как следствие, выталкивание/всасывание большего количества топливо-воздушной смеси из камеры сгорания в единицу времени. Мы назвали его не самым главным, потому что есть и другие способы увеличить количество смеси попадающей в цилиндры через клапана (например, установка клапанов большего диаметра). Большой подъем предпочтителен для высокооборотистых и большеобъемных двигателей.
Полнобазный распредвал, не полнобазный распредвал
Подъем распредвала определяется по формуле Подъем=А-Б где А -расстояние от от оси распредвала до вершины кулачка, Б — расстояние от заводской базы до оси распредвала. Как в
идно из формулы, увеличить подъем распредвала можно либо увеличив А, либо уменьшив Б. Когда заготовка не позволяет дальше увеличивать расстояние А (нехватает «мяса», обычно когда распредвал изготавливается из стандартной заготовки), начинают уменьшать расстояние Б и появляется расстояние Б1, и, как видно из формулы, подъем распредвала увеличивается. При установке неполнобазного распредвала, что бы компенсировать появившийся зазор между базой и клапаном, используют так называемые «подпятники» или «таблетки» — это набор кружочков определенной толщины . Использование неполнобазных валов в спорте крайне не желательно, так как общая конструкция с появлением лишних деталей теряет надежность.
Про метки ГРМ и их смещение — Лада 2111, 1.6 л., 2005 года на DRIVE2
Я давно искал информацию о фазах газораспределения 124 двигателей внутреннего сгорания, а теперь наткнулся на этот материал совершенно случайно. В общем, я понимаю, о чем здесь говорится. Но было бы неплохо, если бы кто-то хорошенько разжевал, что именно означает изменение того или иного направления пульсаций, угла наклона первой вершины, прохождения через ноль и максимального значения вакуума вакуума.
По своему опыту могу сказать, что смещение входа на 1 зуб вправо добавляет эластичности. А также смещение впуска вместе с выпуском вправо. А сдвиг спуска влево дает заметный рывок (разгон) где-то в районе 3500 об / мин.
ФАЗЫ ГРМ на ВАЗ 2112. Ремень специально переставлен на зуб, вперед и назад. Двигатель 21124 (1.6 16кл.) Коробки передач:
Шестерня 2112
Норма
• ХХ = 840 об / мин (двигатель прогрет, замер после выключения вентилятора, t = 97 градусов) • разница между ДР и ДПКВ 0,32 градуса; сначала выполняется автонастройка по ДПКВ, затем в начале линейки устанавливается индикатор (1 или 2) (т.е значение маркера, отображаемого на линейке, будет равно 0). Затем выполняется автонастройка на основе DR и значения маркера (на линейке), ранее установленного в начале линейки. Отображаемое значение будет считаться разницей. 2) разница между ДПКВ и ДР рассчитывается как в пункте 1, но наоборот. Сначала выполняется автонастройка по ДР, потом по ДПКВ 3) Настоящее УОЗ – УОЗ по сканеру 4) В результате всех экспериментов ЭБУ не выдал ошибку пеленгации (датчик фазы
Отпустить норму зубца 0; 1 задний вход зуба
Отпустить норму зубца 0; 1 задний вход зуба
Признаки: • ХХ = 840 об / мин (t = 92 градуса) • Увеличился угол наклона 1-й вершины, он стал мягче • Пульсации уменьшились • Уменьшились максимальные значения вакуума и вакуума • Лишние переходы с 0 на появилась) Автоматическая регулировка по ДР • разница между ДР и ДПКВ -8,44 градуса • УОЗ 25 градусов (реальные 15 градусов) • градусы закрытия выпускных клапанов немного сместились вправо • фазовое перекрытие немного сместилось в сторону справа б) Автонастройка по ДПКВ • разница между ДПКВ и ДР составляет +8,27 градуса • УОЗ 16 градусов (реальные 15 градусов) • Выпускные клапаны закрываются поздно, а впускные клапаны позже открываются • Фаза перекрытия смещена вправо
Отпустить норму зубца 0; Ввод 1 зуб вперед
Отпустить норму зубца 0; Ввод 1 зуб вперед
• ХХ = 850 об / мин (t = 92 градуса) • Угол наклона 1-й вершины уменьшился, он стал круче • Пульсации стали больше • Максимальные значения вакуума и вакуума стали намного больше • Появились лишние переходы через 0 a) Автонастройка в соответствии с DR • разница между DR и DPKV составляет +15 градусов • UOZ 3 градуса (15 реальных градусов), пропущено в осциллограмме DR б) Автонастройка в соответствии с DPKV • разница между DPKV и DP – 15 градусов • UOZ 16 градусов (15 реальных градусов), пропущено в пределах осциллограммы DR • Выхлопные клапаны закрываются раньше, а впускные клапаны открываются раньше • Фаза перекрытия сдвинута влево Отпустите 1 зубец вперед; Нормальный вход 0 зуб • ХХ = 840 об / мин (t = 92 градуса) • Угол наклона 1-й вершины практически не изменился • Пульсации уменьшились • Максимальные значения вакуума и вакуума немного снизились ДПКВ до + 3 градусов • УОЗ по DR 12 градусов (реальные 15 градусов) б) Автонастройка по DPKV • разница между DPKV и DR в -3,47 градусов • UOZ по DPKV 15 градусов (реальные 15 градусов) • Сливные клапаны закрываются немного раньше и немного раньше открываются впускные клапаны • Фаза перекрытия сдвинута влево
Отпустить 1 зуб вперед; Стандартный ввод 0 зубов
Отпустить 1 зуб вперед; Стандартный ввод 0 зубов
Конкретика
Работал с распредвалами для нивы, почти от всех производителей. Чаще всего подход у людей следующий: хочу распредвал, на форумах читал, что это хорошо. Но не знаю какой. Какого подхода я придерживаюсь. Все что касается РВ это уже чистый тюнинг и подход должен быть другой нежели на серийных машинах.
Я выбрал из ассортимента РВ два «простых» вала, под болты и под гидрики. Данные валы не требуют доработок гбц, их можно установить на стоковые гбц. Человек катается на своей машине в реальных условиях, понимает разницу с заводским валом и решает для себя вопрос, либо он идет дальше в этом вопросе, либо можно остановиться.
Плюсики состоят в том, что цена на данные распреды очень демократична, и данный эксперимент всегда можно себе позволить. Если человек решил, что хочет продвигаться дальше, у него уже есть субъективный ощущения на собственной машине с двумя разными РВ, и он уже может сказать, опираясь на это и реальные условия работы авто, в какую сторону работать дальше. Вспомните абзац в самом начале (штангист, марафонец, стайер).
Еще один момент, про который умалчивают производители распредов и «специалисты» на форумах. Если вы ставите распред на стоковую гбц, то в лучшем случае вы получите 50-70% того, что задумано конструктором РВ. Как минимум требуется доработка гбц, как максимум – системы выхлопа и калибровки ЭБУ.
Что еще из научно-популярного можно рассказать. Пожалуй то, что по производству РВ могут изготавливаться тремя разными способами. Из цельной болванки, наплавкой и перешлифовкой из другого вала. Обычно производители РВ из целых заготовок очень этим гордятся.
Все зависит от того, где, кто и главное как, это делает. Подчас перешлифованные неполнобазные валы имеют гораздо больший срок эксплуатации, нежели целиковые. Приведу в качестве примера валы ОКБ «Двигатель». Два 44 вала из разных партий развалились на машинах клиентов.
И если в одном случае просто лопнул распред, то в другом гбц пришлось полностью выкинуть гбц, там просто был «фарш». Буду честен, вал был отправлен в ОКБ «Двигатель» и после взаимных обвинений друг друга в «уме и сообразительности» был мне заменен на другой. Со вторым я даже не стал заморачиваться. Но больше их продукцией я стараюсь не пользоваться.
Разновидности распредвалов для нивы
Распредвалы делятся на два вида:
- Верховые — работают только на высоких оборотах. При этом, основная характеристика — прирост момента — работает только на больших оборотах. Говоря простым языком, после 3 тысяч оборотов машина начинает интенсивно ускоряться. Подходят такие валы лишь для трассы или спортивных состязаний. Для бездорожья или города они не годятся.
- Низовые — подхват происходит от 1000 оборотов и заканчивается, к примеру, на 3000. Разгоняться машина будет с места, но при достижении пиковых оборотов, двигатель уже не будет разгонять машину так интенсивно. Подходят для эксплуатации машины на больших колесах, на бездорожье или в городе. Но не годятся для трассы.
Установка спортивного распредвала на ВАЗ
Итак, как только вы приобрели данную деталь, необходимо точно узнать, как производится ее установка. Стоит отметить, что для упрощения процедуры регулировки ФГР необходимо применение такой части, как разрезная шестерня распредвала. Данное устройство поможет вам точно настроить фазы газораспределения без вмешательства в натяжение ремня.
Вначале необходимо снять старый распредвал.
Для этого нужно установить автомобиль в гараже, открыть капот и отключить минусовую клемму аккумулятора. Затем, выкрутите три болта крепления кожуха ремня ГРМ и снимите его. Установите первый цилиндр в верхнюю мертвую точку при помощи ключа на 19. Вращайте коленчатый вал до совпадения соответствующих меток на шкиве коленвала и шестерне распредвала. Это нужно для того, чтобы упростить замену распредвала в дальнейшем. Не забудьте снять шланг вентиляции картера, чтобы облегчить демонтаж клапанной крышки. Для этого ослабьте хомут его крепления на воздушном фильтре и вытащите его с толстого штуцера.
- Теперь ослабьте натяжной ролик и снимите ремень ГРМ, чтобы он не мешал. Далее открутите корпус воздушного фильтра и карбюратор с выпускного коллектора. Предварительно отсоедините все соответствующие троса и привода управления дроссельной заслонкой. После всего этого нужно снять клапанную крышку. Для этого выкрутите две гайки крепления и потяните ее вверх.
- Снимаем старый распредвал. Многие водители пугаются этой процедуры, потому что ранее никогда этим не занимались. На самом деле, в этом нет ничего сложно и справиться с этим сможет любой автолюбитель. Для этого нужно вначале плотно его зафиксировать. Чтобы это сделать, нужно заклинить его шестерню при помощи отвертки или любого другого приспособления. Придерживая его, таким образом, от проворачивания, выкрутите болт крепления со стороны шестерни распредвала. После этого, вначале, снимите шестерню распредвала, а после этого вытащите сам вал.
Следующим шагом идет установка спортивного распредвала.
- Для этого стоит заранее приготовить соответствующую шестерню (разрезную). Сразу проверьте наличие шпонки на конце вала, иначе установка шестерни будет невозможна. Вставьте распредвал в его посадочное место аналогично процессу снятия и установите шестерню. Метку на шестерне заранее совместите с риской на корпусе головки блока цилиндров. Кулачки распредвала должны быть совмещены с положением клапанов. Далее происходит затяжка болта крепления распредвала.
- Оденьте ремень ГРМ и отрегулируйте тепловые зазоры клапанов над каждым цилиндром (для впускного клапана – 0,2 миллиметра, а для выпускного – 0,35 миллиметров). Дело в том, что с применением нового распредвала, меняются и тепловые зазоры, поэтому их нужно заново настраивать. Как только регулировка тепловых зазоров будет завершена, отрегулируйте фазы газораспределения при помощи разрезной шестерни. Делается это для того, чтобы добиться минимальных потерь мощности.
Вот так происходит установка спортивного распредвала на ВАЗ 2108. Как видите, это совсем не сложная процедура и выполняется в условиях обычного гаража при наличии соответствующего инструмента. Для этого совсем не обязательно обращаться к мастерам станции технического обслуживания и платить за замену и настройку распредвала.
Какой распредвал ставить будем
Это даже и не вопрос. Это, скорее всего констатация того факта, что установка спортивного распредвала – вопрос решённый.
Почему именно установка спортивного распредвала? Народный опыт – он лучше всякой рекламы.
Что даёт стандартному двигателю установка и настройка спортивного распредвала? Приемистость и мощь двигателя. У классики, типа двигатель ВАЗ, существует значительный, по мнению «горячих» водителей, недостаток.
На низкой частоте вращения (до 3000 об/мин), двигатель не «тянет». Это выражается в провалах при нажатии на педаль «газа» в начале движения, дерганье при резком трогании с места и т.д.
Выход, конечно же, найден. Это установка и настройка распредвала спортивного типа на классические двигатели. Благо, фирм, которые выпускают сегодня тюнинговые спортивные распредвалы, достаточно.
Классификация спортивных распредвалов
Одним из ключевых узлов, формирующих характер вашего автомобиля, является распредвал. Для любителей добавить своему двигателю 5-10 свежих лошадок производители автозапчастей предлагают выполнить тюнинг двигателя установив спортивный распредвал.
Выделяют три основных типа спортивных распредвалов:
- низовой вал применяется и оптимально подходит для городской езды;
- универсальный вал выдает средние результаты, используется как в городе, так и на трассе;
- верховой вал максимально продуктивно работает на высоких оборотах в условии трассы.
Обычно у распределительного вала есть 3 основных параметра — это фаза распредвала, время перекрытия и высота подъема. Чем шире фазы распредвала, тем дольше клапана остаются максимально открытыми, что позволяет интенсивней наполнять цилиндры. Чем дольше фаза перекрытия распредвала, тем лучше продуваются цилиндры, освобождая место под новую порцию топливовоздушной смеси. Высоту открытия клапана применяют также для увеличения времени его нахождения в открытом состоянии.
Распредвалы Honda F1 RA806E V8
Это интересно: Плафон освещения салона – классическое и нетипичное применение
Спортивные верховые и низовые распредвалы
Есть информация, что «низовые» валы не достаточно эффективны при повышенных оборотах силового агрегата машины, а «верховые» при пониженных, а также при работе двигателя вхолостую. Такие характеристики обусловлены профилем используемого кулачка. На нижних оборотах увеличение тяги достигается за счет использования кулачка с плавным и широким профилем, а для повышения характеристик на «верхах» устанавливается кулачок отличающейся узким и острым профилем.
впускной клапан поднимался больше, чем выпускной. Эта регулировка позволит повысить производительность ДВС при повышенных оборотах. Кроме этого можно настроить систему так, чтобы выпускной клапан поднимался больше, чем впускной, что позволит повысить тягу при пониженных оборотах ДВС. Многие автовладельцев привлекает новый распредвал ваз цена которого остается не очень высокой.
Практически нет серьезных различий в настройке двухвальных и одновальных силовых агрегатов. Если получается решить задачу с синхронизацией независимых валов двухвального мотора, то есть возможность более тонкой настройки такого агрегата. Как правило, компании – изготовители таких изделий дают рекомендации о том пары каких валов лучше устанавливать совместно. Кроме этого снизить затраты, как времени, так и средств можно если использовать полнобазные валы.
Можно заметить, что, невзирая на возможную критику, установка спортивных валов является полноценным тюнингом для двигателя, устанавливаемого на модели Волжского автозавода. Все это подталкивает многих автолюбителей к установке этого распределительного вала на свою машину. Все желающие могут купить распредвал на ваз в с доставкой по всей России.
Тюнинговые и спортивные распредвалы ВАЗ
Каждый из нас старается всячески улучшить свой автомобиль, и путей к этому находится великое множество. Когда же речь заходит о двигателе, все в один голос твердят об увеличении его мощности
Хотя, если более серьёзно подойти к вопросу, то прежде надо обратить внимание на его крутящий момент
Мы знаем, что выжать наибольшую мощность возможно при стабильных максимальных оборотах, но такой режим двигателя применяется редко. Обычному водителю более важна приёмистость автомобиля, который послушно отзывается на педаль газа как в режиме хода с места, так и при его разгоне. Такое поведение машины обеспечивается большим и относительно постоянным крутящим моментом на низких и средних оборотах, чем и «грешат» ВАЗовские двигатели. На низкой частоте вращения коленчатого вала у них отсутствует достаточная «тяга».
Владельцы автомобиля ВАЗ часто жалуются на дёрганье машины в начале движения, заметные провалы при резком нажатии на «газ», у многих быстро «летит» сцепление и практически все отмечают неэффективность пятой передачи. Действительно, при оборотах двигателя менее 3000 об./мин. наблюдается его недостаточная приёмистость. Кривая крутящего момента зависит от параметров газораспределения, так называемых «фаз распредвала», а также «время-сечения» открытия клапанов, которые задаются профилем кулачков распредвала. В зависимости от его угла поворота и получается разная величина открытия клапана. Для лучшего функционирования автомобиля на низких оборотах добиваются быстрой подачи в цилиндр необходимого объёма рабочей смеси, то есть заметно сужают фазу открытия впускного клапана.
В отличие от обычных распредвалов, в спортивных моделях используются кулачки с другими геометрическими размерами. Их более высокая и широкая форма приводит к тому, что клапан поднимается на большую высоту и дольше находится в открытом состоянии, что обеспечивает подачу полноценной смеси. Профиль кулачков отличается плавностью форм, что делает работу механизма газораспределения более надёжной на широких фазах.
Из всего вышесказанного следует, что максимальная мощность двигателя и его крутящий момент могут иметь различные величины. И если использование стандартного распредвала предполагает увеличенный крутящий момент на средних оборотах, то спортивный обеспечивает максимальную отдачу на высоких оборотах двигателя. Спортивный распредвал на автомобили ВАЗ устанавливается с разрезной шестерней (звёздочка или шкив распредвала), с помощью которой становится возможна более точная регулировка и настройка фаз. С её помощью настраивается наибольшая мощность на необходимых оборотах двигателя.
Применением тюнинговых распредвалов можно добиться работы двигателя под нагрузкой без заметных перебоев даже при снижении оборотов до предельного уровня. При этом отодвигается граница детонации, то есть перестают «стучать пальцы» на малых и средних оборотах коленвала. Заметно снижение расхода топлива и уменьшение токсичности выхлопных газов. Как следствие, уменьшается склонность двигателя к детонации, а значит, увеличивается его ресурс.
Распредвалы на ВАЗовских двигателях довольно чувствительны к регулировке зазоров, поэтому на тюнинговых распредвалах заметно увеличен участок сбега кулачков на стороне закрытия клапана. Это облегчает регулировку зазоров и в несколько раз снижает их количество. Проследим этот факт на следующем примере: после установки тюнингового распредвала регулировка клапанных зазоров требуется после 60 000 км пробега двигателя. При использовании обычного распредвала потребовалось бы не менее четырёх регулировок. Это заметно увеличивает срок эксплуатации изделия и экономит средства и время, необходимые на каждую регулировку клапанов. Посчитайте сами: грамотная регулировка занимает не менее 3,5 часов и стоит порядка 20 у.е.
Основные неисправности и их причины
Как и любая деталь в двигателе, распредвал может выйти из строя. Однако поломки обычно вызваны не естественным износом (от него должен защищать масляная пленка на поверхностях трения), а другими причинами:
- Износ кулачков, опорных шеек или подшипников – прямое следствие масляного голодания или некачественного масла. Проблемой может стать и несменяемый масляный фильтр, который забился насмерть, и теперь весь нагар циркулирует в двигателе, засоряя тонкие каналы системы смазки;
- Осевое биение, которое приводит к деформации и излому распредвала. Причиной часто становится рассинхронизация с системой подачи топлива.
Поскольку распредвал находится внутри двигателя (на двигатель может устанавливаться один или два распредвала, а на мощные V-образные моторы – до четырех), повлиять на его работу можно только опосредованно. Это в первую очередь своевременное ТО с заменой моторного масла и масляного фильтра.
Такая нехитрая процедура убережет все детали двигателя от преждевременного износа. Замена распредвала обычно обходится недешево: сама деталь дорогая за счет качественного металла и точной обработки, плюс работа мастеров требует времени и денег. Лучше следить за состоянием двигателя и вовремя его обслуживать.
Особенности, неисправности и ремонт двигателя Лада Гранта Спорт
Базовым для создании первого серийного спортивного мотора, стал двигатель 21126 Приора, с легкой ШПГ и, что очень важно, с более широкими валами. На этот двигатель были установлены распределительные валы ТМС подьем 9.55/9.15, фаза 288/282, доработан впуск, выпуск с пауком , естественно своя прошивка. Все это в сумме дало ровный двигатель, едущий с низов без проблем и развивающий около 120 л.с
График его замера смотрим ниже
Все это в сумме дало ровный двигатель, едущий с низов без проблем и развивающий около 120 л.с. График его замера смотрим ниже.
По характеру, мотор до 3000 об/мин едет как обычный 126 двигатель, дальше до самой отсечки быстрее. Расход топлива на Гранте Спорт практически не изменился (при спокойной эксплуатации). В остальном это двигатель приоры со всеми его недостатками и особенностями, неисправности и их причины один к одному совпадают, о них читаем в разделе « Неисправности 21126 «.
Распредвалы от отечественных брендов
Кто, как ни мы, знаем, что требуется нашим Нивам, Жигулям, Ладам и Калинам. И неудивительно, что наиболее ходовыми и актуальными являются распредвалы от отечественных производителей.
Их можно оценивать по-разному, можно выискивать недостатки и преимущества. Но… у кого их нет? Поэтому для информации, мы постараемся, коротко осветить наиболее характерные бренды отечественных тюнинговых распредвалов.

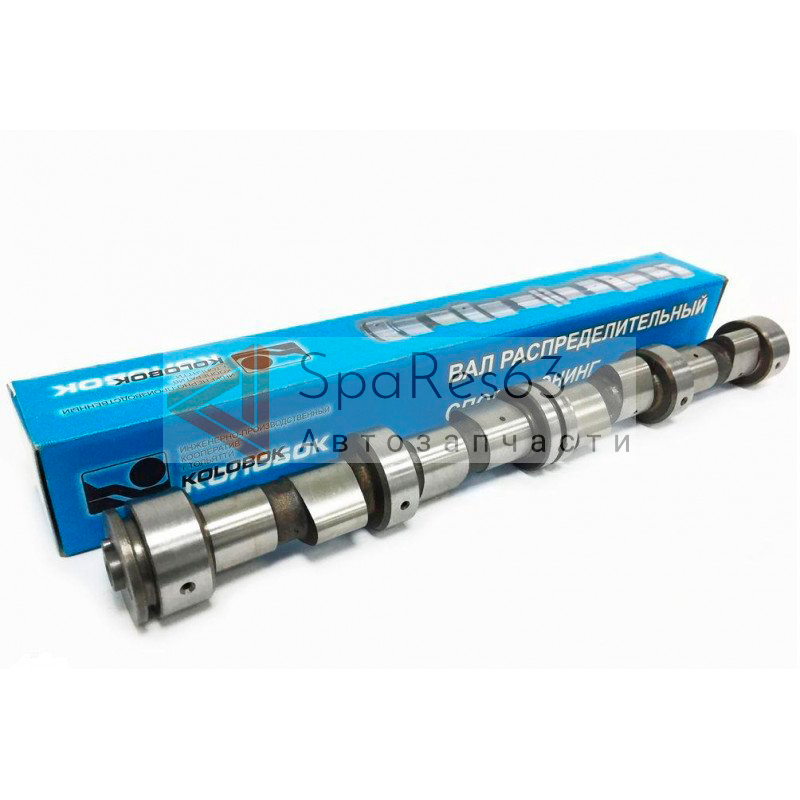

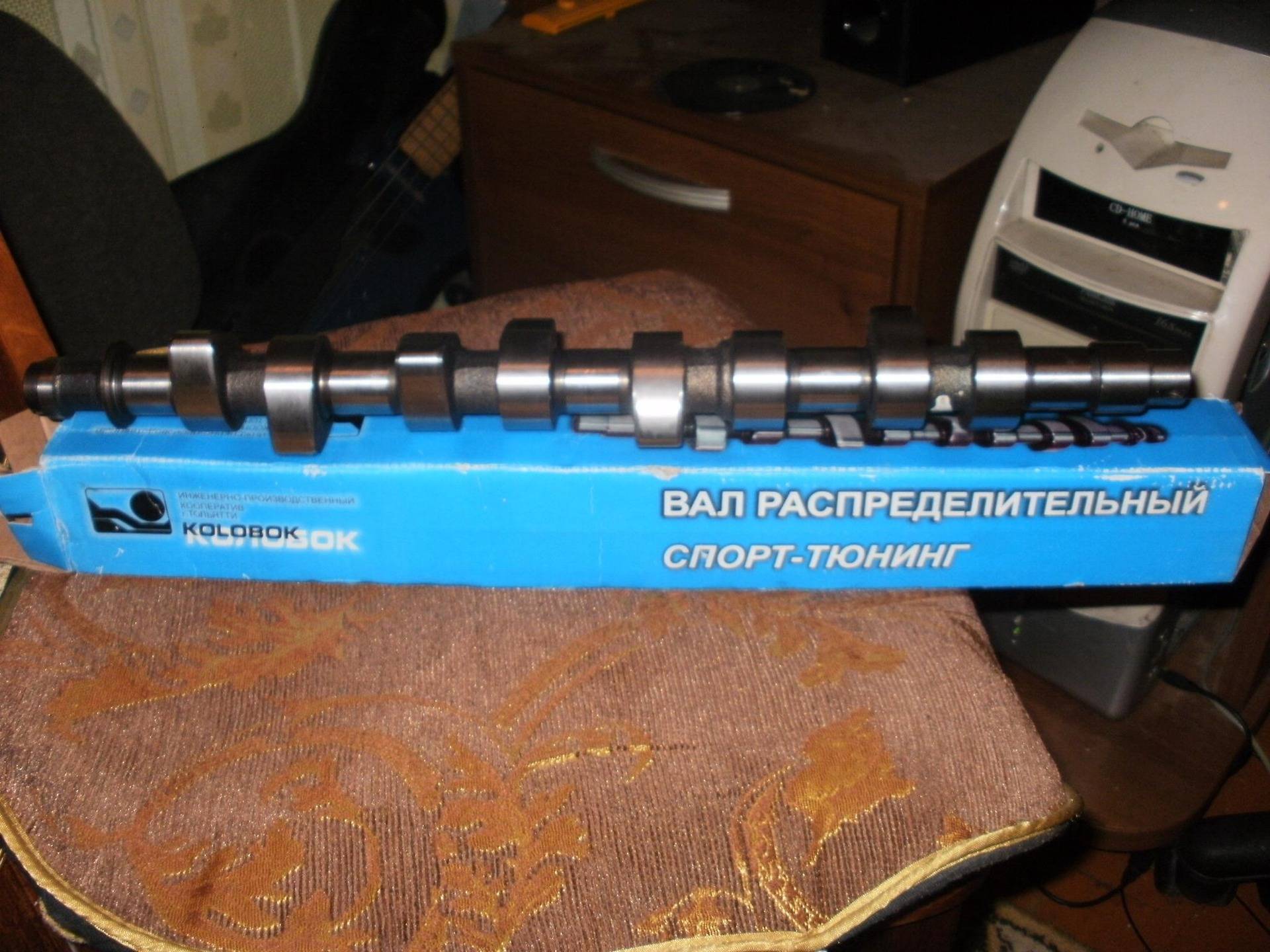

Распредвал Нуждин или распредвал Колобок. Выпускаются для разных модификаций классических ВАЗовских двигателей. Установка этих распредвалов, по рекомендации производителя, требует замены верхних тарелок пружин клапанов, заменяя их специально доработанными. Позволяют снижать износ частей ГРМ и расход топлива.
Выпускаемый Опытным Конструкторским Бюро ОКБ Динамика распредвал, идеально подходит для серийных двигателей в режиме среднего и верхнего диапазона. Наибольший эффект пр установке данного типа распредвалов достигается при установке на доработанные серийные двигатели. Увеличение мощности, естественно зависит от типа распредвала.
Распредвалы Мастер Мотор взаимозаменяемы с серийными распредвалами на отечественных авто. Компания выпускает различные типы распредвалов с разными техническими характеристиками. Качество продукции на рынке запасных деталей, оценивается экспертами на твердую отличную оценку.
Любой, представленный брендом Стольников, распредвал в зависимости от типа, устанавливается аналогично штатным распредвалам. В некоторых моделях требуется настройка перекрытия, в некоторых нет. Предназначены для двигателей всей линейки объемов. Некоторые типы распредвала требуют доработки головки блока цилиндров.
Распредвалы СТИ (производство Тольятти) позиционированы, как спортивные, тюнинговые. Предназначаются для форсировки двигателей. При изготовлении распредвала СТИ использует свою методику проектирования кулачка.
Распредвал Тайга применяется для тюнинга двигателя и спортивного стиля. Комплекты идут в развесованом виде. Его называют «резвый» распредвал. Особенно для классических моделей Жигули-ВАЗ. Данный распредвал создан с целью увеличения тяговых характеристик двигателя 1,7. В нем изменены: фаза газораспределения и увеличена высота кулачков впускных клапанов.
Распредвалы УСА в комплекте для установки на различные модификации ВАЗовских двигателей. Установка производится согласно штатным параметрам. Доработки ГБЦ, как правило, не требуют. В некоторых типах, при установке необходима доработка (калибровка) ЭБУ. Позиционированы для режима город-трасса.
Распредвал Эстонец устанавливается по аналогии со штатным распредвалом. Считается легендарным для классических моделей авто, используемых в спортивных соревнованиях. Особенность – основная тяга характерна на высоких оборотах двигателя.
Любой, предлагаемый достаточно известным брендом Брагин распредвал, позиционируется как спортивный тюнинговый распредвал для форсирования двигателя. В основном типы для режима город – трасса.
Естественно, мы не станем характеризовать каждый тип распредвала по подъёму клапанов, ширине фаз или повышению крутящего момента. Для этого существуют специальные табдицы, изучив которые, вы сами сделаете выбор распредвала для тюнинга своего двигателя в зависимости от цели этого самого тюнинга.
Распредвалы спорт
Основные параметры и термины распредвала.
В — база распредвала — параметр определяющий линейный размер в цепочке: распредвал-толкатель-клапан.
Н — высота подьема распредвала. Этот параметр определяет мах ход клапана.
Ф — фаза распредвала определяет время открытие клапана за рабочий такт двигателя.
При выборе распредвала стоит обращать внимание на эти параметры из следующих соображений. Стандартная база 16кл распредлвала 33мм, 8кл — 38мм, классики — 30мм. В тюнинговых р\валах в связи с технологической особенностью распредвалах часто встречаются варианты с заниженной базой
Этот параметр влияет на установку распредвала в двигатель. При заниженной базе р\вала требуется подбирать увеличенные регулировочных шайбы (если она механическая как на ДВС ВАЗ 8кл). У гидротолкателя есть ограничение по рабочем ходу компенсатора
В тюнинговых р\валах в связи с технологической особенностью распредвалах часто встречаются варианты с заниженной базой. Этот параметр влияет на установку распредвала в двигатель. При заниженной базе р\вала требуется подбирать увеличенные регулировочных шайбы (если она механическая как на ДВС ВАЗ 8кл). У гидротолкателя есть ограничение по рабочем ходу компенсатора
Стандартная база 16кл распредлвала 33мм, 8кл — 38мм, классики — 30мм. В тюнинговых р\валах в связи с технологической особенностью распредвалах часто встречаются варианты с заниженной базой. Этот параметр влияет на установку распредвала в двигатель. При заниженной базе р\вала требуется подбирать увеличенные регулировочных шайбы (если она механическая как на ДВС ВАЗ 8кл). У гидротолкателя есть ограничение по рабочем ходу компенсатора.
Поэтому к распредвалам с заниженной базой для компенсации линейного размера часто прикладываются подпятники.

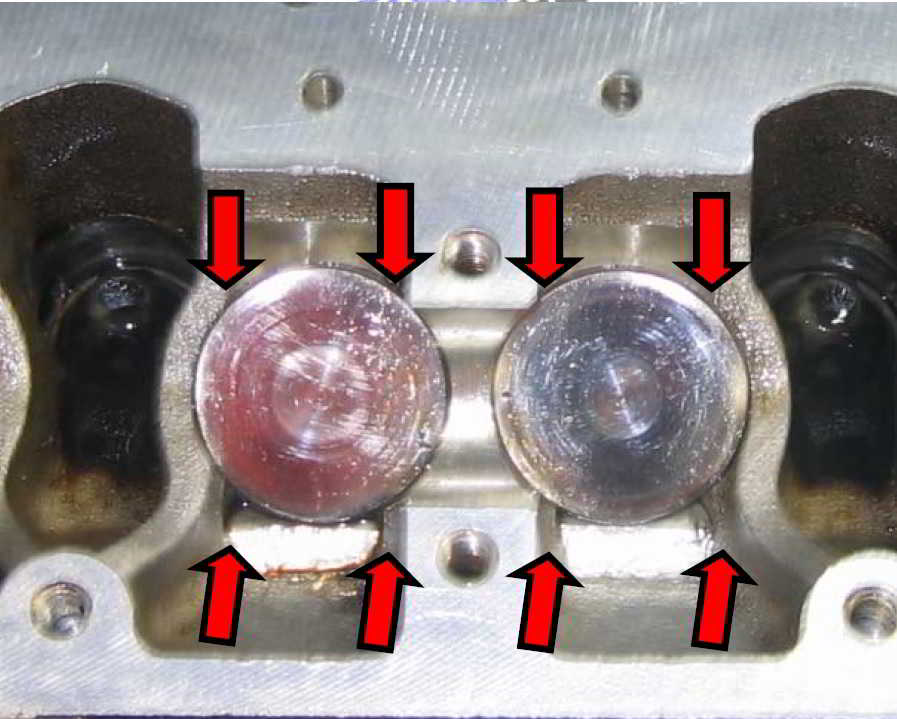

Фото подпятников на 16кл двигатель ВАЗ.
Подьем распредвала влияет так же на установку его в двигатель. При большом подьеме кулачков распредвала часто начинает задевать за литьевые приливы головки блока 16л ГБЦ ВАЗ. При установке требуется провернуть распредвалы в постелях, для того чтобы убедится что кулачки не задевает за эти приливы. Доработать ГБЦ в местах контакта.
Фаза распредвала определяет рабочий диапазон двигателя. Чем шире фаза у распредвала, тем более спортивный характер будет у двигателя. Зависимость ширины фазы хорошо видна на представленном графике замера двигателя ВАЗ.
Установка перекрытия распредвалов.
Перекрытие распредвалов зависит от фазы распредвала, а так же влияет на характеристику двигателя. В нашей инструкции к распредвалам указаны значения (в мм) открытия клапанов в ВМТ.
Закалка кулачков распредвала.
Для того чтобы в паре трения кулачек — толкатель эти детали не изнашивались быстро, завод производитель закаливает кулачки распредвала с помощью термической обработки» отбел» до твердости HRC = 50-52единиц.
Тюнинговые и спортивные распредвалы несут большую нагрузку в этой паре трения, поэтому ТЕАМ80 распредвалы закаливаем до твердости кулачка HRC= 56-62 единиц.
Слой который получается после «отбела» составляет 0.5-0.8 мм. Это видно на фото с низу.
На износостойкость тюнинговых распредвалов влияют несколько параметров.
1. Жесткость пружин клапанов.
2. Преднатяг пружин клапанов.
Излишняя жесткость создает дополнительное усилие на кулачек — толкатель, в результате происходит усиленный износ в этой паре трения.
3. Качество масла используемое в двигателе и интервал его замены.
Многие забывают что повышение мощности двигателя приводит к ответственному использованию двигателя.
4. Способ использования двигателя.
Применение тюнинговых и спортивных распредвалов приводит к использованию двигателя пользователями в зоне высоких оборотов, относительно серийного двигателя, а это в свою очередь уменьшает моторесурс всего двигателя в целом.
