Система зажигания двигателя – выставляем правильный угол опережения впрыска

Установка угла зажигания дизельного двигателя по меткам

Регулировку зажигания в случае дизельного двигателя правильнее называть выставлением угла зажигания. Так вот, самостоятельная установка этого угла производится посредством смещения ТНВД. Но такой метод применим только для тех дизелей, у которых механическая топливная аппаратура. Угол регулируется посредством поворота корпуса топливного насоса высокого давления.

Другой вариант связан с поворотом зубчатого шкива распределительного вала по отношению к ступице. (То есть или регулируем момент впрыска топлива, или же момент открытия клапанов). Но последнее возможно только в том случае, если насос и шкив жестко никак не связаны. Алгоритм регулировки таков:

Потребуется (как и в случае с бензиновым ДВС) подобраться к маховику, для чего при необходимости нужно демонтировать защитный кожух и даже отсоединить (при возможности) коробку сцепления.

Затем добираемся до стопора на маховике, который опускается в специальную прорезь.

Проворачиваем маховик вручную или с помощью ключа. Это означает, что поворачивается и коленчатый вал двигателя. Крутим маховик по часовой стрелке до того момента, пока не сработает верхний стопор-фиксатор.

Далее смотрим на вал привода ТНВД. Если метка на фланце ТНВД совмещается с нулевой меткой на приводе, то значит, шкала на приводной муфте занимает верхнее положение.

После того как метки совмещены, можно затягивать крепежные болты. Но если установочная шкала на приводной муфте не находится в верхнем положении, значит, поднимаем стопор маховика и проворачиваем вал мотора еще на один оборот и плавно контролируем положение шкалы до совмещения меток.

После затягивания болтов приводной муфты стопор на маховике нужно поднять, а коленчатый вал повернуть на 90°. После этого стопор нужно разместить в пазу.

Устанавливаем защиту маховика на место и затягиваем крепежные болты.

После этого включаем мотор и анализируем его работу на холостом ходу. Основными критериями являются громкость работы и ровный ритм. Недопустимы повышенные децибелы, а также рывки и появляющаяся детонация.

Затем анализируем работу в движении (только без излишних нагрузок). Прогреваем дизель в течение 10 минут и оцениваем приемистость. Не должно появляться никаких посторонних звуков или срыва ритма нормальной работы. Еще хорошим индикатором правильной регулировки является цвет выхлопных газов: если впрыск идет с запозданием, то выхлоп будет иметь серый, ближе к черному, оттенок.

Тестирование

Тестирование можно произвести с помощью специального устройства – стробоскопа. Положительный зажим стробоскопа нужно подключить к положительному контакту на аккумуляторе автомобиля. Таким образом обеспечивается удобная и простая дальнейшая регулировка системы. Далее нужно найти на крышке распределителя в одном из цилиндров наконечник высоковольтного провода и аккуратно его вынуть. Далее проводим регулировку, подключив минусовый зажим зажигания с отрицательной клеммой на аккумуляторе.

С максимальной аккуратностью вставляем датчик стробоскопа в цилиндр и подключаем его к проводу, находящегося в этом цилиндре. Запускаем двигатель. Теперь наблюдаем за маховиком двигателя, на котором поток света от стробоскопа будет создавать неподвижную метку. Если параметры зажигания выставлены правильно, то точка будет находиться между засечкой маховика и предыдущим делением. Если же показания другие, то нужно немного послабить крепление распределителя для маховика. После того как точка все-таки будет выставлена в нужном положении, достаньте и отсоедините датчик из цилиндра и выполните сборку деталей в обратном порядке.

Предупреждение:

  • Перед выполнением работ нужно дождаться пока остынет двигатель;
  • Детали распределителя находятся под напряжением. В случае если трамблер или свечи неисправны, вы можете получить болезненный удар током.

Будьте крайне осторожны, выполняя данную работу. Удачи.

Устройство прерывателя распределителя

Основной узел прерывателя – пара контактов, которые находятся в сжатом состоянии под усилием пластинчатой пружины. Размыкание контактов происходит под действием кулачков на валу трамблера, которые перемещают пластиковую подушку подвижного контакта.

Работа прерывателя во многом зависит от угла замкнутого состояния контактов и момента их размыкания, который определяет угол опережения зажигания, в чем и заключается работа пары контактов.

Угол опережения зажигания изменяется под воздействием вакуумного и центробежного регуляторов в зависимости от оборотов и режима работы двигателя.

Практика показала, что большое внимание следует уделять именно контактам, так как они наиболее подвержены износу, коррозии и загрязнениям, что со временем искажает сигнал на катушку зажигания. Все эти несоответствия могут привести к отсутствию искры на свече. При износе пластиковой подушки подвижного контакта искра на свече может появляться с запаздыванием, что говорит о изменение зазора между контактами прерывателя

Регулировку зазора между контактами прерывателя следует проводить каждые 10 тыс. км

При износе пластиковой подушки подвижного контакта искра на свече может появляться с запаздыванием, что говорит о изменение зазора между контактами прерывателя. Регулировку зазора между контактами прерывателя следует проводить каждые 10 тыс. км.

Со временем изнашиваются и подшипники подвижного основания контактной группы, а также вала распределителя. В результате зазор между контактами может «плавать». Вследствие этого ухудшаются пусковые характеристики двигателя, обороты холостого хода плавают, двигатель работает под нагрузкой неустойчиво, снижается разгонная динамика автомобиля. На ресурс контактной пары может влиять выход из строя конденсатора, который предназначен для исключения подгорания контактов.

Неисправность конденсатора диагностируется при снижении напряжения во вторичной цепи системы зажигания, как следствие падает мощность искрового разряда между электродами свечей.

Устранить проблемы с контактами трамблера можно выровняв рабочие плоскости бархатным надфилем, после чего тщательно прочистить их ветошью смоченной в бензине. Затем отрегулируйте зазор между контактами прерывателя и момент размыкания. Изношенные подшипники вала распределителя, стертые кулачок и подушку, поврежденные контакты, поломанный конденсатор необходимо заменить. Для нормальной работы узла, необходимо провести ремонт прерывателя распределителя (трамблера).

Глобальное решение проблемы с траблером – переход с классической системы зажигания на электронную систему зажигания с прерывателем-распределителем, со встроенным датчиком Холла. Для этого вам потребуется узнать как установить электронную систему зажигания.

Назначение прерывателя-распределителя в том, что он индуцирует ток высокого напряжения и направляет его в камеру сгорания бензинового инжекторного или карбюраторного двигателя. В народе узел называют трамблер, что в переводе с французского означает прерыватель, вибратор, он бывает для контактной системы зажигания и для бесконтактной системы зажигания. Устройство прерывателя-распределителя отличается рабочими элементами, а у контактного и бесконтактного распределителя одинаковая конструкция.

У контактного распределителя есть контакты, у бесконтактного прерывателя их нет и стоит либо датчик Холла, либо индуктивная катушка. Работа и устройство прерывателя зависят от автомобиля, на котором он установлен. На военной технике устанавливали экранированные трамблеры, чтобы авто могло ездить в воде. Распределитель состоит из корпуса, в нем на втулке вращается вал. В нижней части вала есть поперечный пропил, который смещен в сторону, чтобы только в определенном положении можно было бы установить прерыватель.

Кулачковая муфта опережения зажигания и центробежная муфта находятся в верхней части у вала прерывателя. Подшипник расположен в верхней части корпуса, на нем имеется диск с вольфрамовыми контактами неподвижным и подвижным. Чтобы уменьшить пригорание, параллельно с контактами включен конденсатор. Бегунок вставляют на вал трамблера и накрывают крышкой. Внизу снаружи корпуса крепят октан-корректор, а сбоку крепится вакуумный корректор угла опережения зажигания.

ТНВД размера А

Рядные ТНВД размера А с большим диапазоном подачи следуют непосредственно после ТНВД размера М. Этот насос также имеет корпус из легкого сплава и может быть соединен с двигателем фланцем или на раме. ТНВД типа А также имеет «открытую» конструкцию, а гильзы (2) насоса вставлены прямо сверху в алюминиевый корпус, причем нагнетательный клапан (1) в сборе запрессован в корпус ТНВД с помощью держателя клапана. Давление уплотнения, которое намного больше гидравлического давления при подаче, должно поглощаться корпусом ТНВД. По этой причине пиковое давление впрыска ограничивается величиной 600 бар.

В отличие от ТНВД типа М, ТНВД типа А снабжен регулировочным винтом (с контргайкой) (7) в каждом роликовом толкателе (8) для установки предварительного хода.

Для регулировки количества подаваемого топлива с помощью управляющей рейки (4) ТНВД типа А, в отличие от ТНВД типа М, оснащен управлением с помощью шестерни вместо рычажного управления. Зубчатый сегмент, зажатый на втулке управления (5) плунжера, находится в зацеплении с управляющей рейкой и для регулировки плунжерных пар на одинаковую подачу фиксирующие винты нужно отпустить, а втулку управления повернуть относительно зубчатого сегмента и, таким образом, относительно управляющей рейки.

Все регулировочные работы на этом типе ТНВД должны проводиться на насосе, установленном на стенде и с открытым корпусом. Подобно ТНВД М, ТНВД типа А имеет боковую подпружиненную крышку, которую для получения доступа к внутренней части ТНВД нужно снять.

Для смазки ТНВД соединяется с системой смазки двигателя. ТНВД типа А выпускается в вариантах с числом цилиндров до 12, и, в отличие от ТНВД типа М, подходит для работы на топливах различного типа (а не только на дизельном).

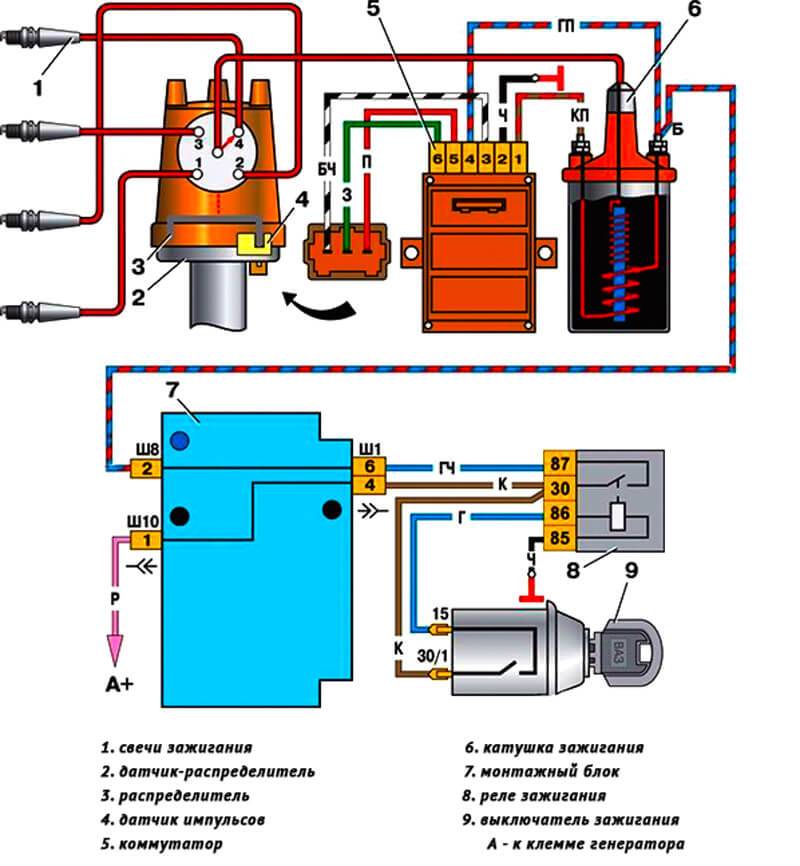

Работа системы зажигания

Для получения тока высокого напряжения применяется специальная катушка, которая называется модуль зажигания. Она получает информацию от электронного блока управления или «мозгов», подавая ток высокого напряжения  на свечу точно в нужный момент.

Команду на подачу искры в рабочий цилиндр подает датчик положения коленчатого вала, который располагается возле задающего диска, закрепленного на конце коленвала. На этом диске нет одного зубчика, что является меткой для датчика. При подходе этой метки к датчику, она подает сигнал ЭБУ, что поршень находится в верхней точке и можно подавать разряд на свечу зажигания.

Поэтому при выходе из строя датчика коленчатого вала автомобиль не заводится, поскольку непонятно, в каком положении находится поршень. В случае такой поломки придется вызывать эвакуатор и доставлять автомобиль на СТО, своим ходом он туда не доберется.

Как выставить угол опережения впрыска на дизеле

Необходимость установки зажигания на дизеле своими руками зачастую возникает в таких случаях:

  • зажигание дизеля требуется откорректировать параллельно замене зубчатого ремня ГРМ;
  • после демонтажа ТНВД нет возможности установить шкив топливного насоса согласно специальным меткам;

Одной из рекомендаций перед началом любых работ, связанных с разбором топливной аппаратуры дизеля, выступает острая необходимость четок отметить и освежить все метки. Для этого достаточно нанести небольшие штрихи при помощи краски или качественного маркера. Это облегчит последующую обратную сборку и установку шкива ТНВД, что автоматически исключит или сведет к минимуму потенциальные сбои зажигания.

Выставлять зажигание на дизеле можно несколькими способами:

  • строго по меткам (при условии наличия таковых);
  • методом подбора опытным путем;

Установка угла по меткам

Первый способ самостоятельного выставления угла зажигания дизеля (момента впрыска дизтоплива) по меткам подразумевает смещение топливного насоса. Такой способ подходит для дизельных ДВС, в которых установлена механическая топливная аппаратура.

Угол опережения впрыска регулируется благодаря повороту ТНВД вокруг оси. Также возможен способ, когда поворачивается зубчатый шкив распредвала по отношению к ступице. Этот способ подходит для тех конструкций, в которых насос и шкив не имеют жесткого крепления.

Для регулировки зажигания на дизеле своими руками необходимо обратиться к задней части ДВС и добраться до маховика, при необходимости демонтировать с него защитный кожух. Далее понадобится обнаружить стопор на маховике, который опускается в специальную прорезь. После этого маховик нужно проворачивать вручную (при помощи ключа или другого приспособления). Проворачивание маховика означает, что вращается коленчатый вал ДВС

Крутить нужно по часовой стрелке до момента, когда сработает верхний стопор-фиксатор

Затем обращаем внимание на вал привода ТНВД. Возможно, что шкала на приводной муфте, посредством которой передается вращение, занимает верхнее положение

В таком случае метка на фланце ТНВД совмещается с нулевой меткой на приводе. После совмещения меток крепежные болты можно затягивать. Отличное от верхнего положение установочной шкалы на приводной муфте означает, что стопор маховика нужно поднять, после чего коленчатый вал двигателя снова проворачивается на один оборот. Далее снова контролируется положение шкалы. После затяжки болтов приводной муфты стопор на маховике поднимается, коленчатый вал поворачивается на 90°, затем стопор размещается в пазу.

Завершающим этапом становится установка защиты маховика на место и затяжка крепежных болтов. Далее двигатель запускается, анализируется его работа. Агрегат на холостом ходу должен работать ровно и мягко, без провалов и дерганий. Жесткая работа дизеля, сопровождающаяся детонационными стуками, недопустима.

Настройка зажигания (пошаговая инструкция)

Вся суть настройки заключается в выборе оптимального угла опережения зажигания

Важно при проведении работ установить автомобиль на стояночный тормоз, оставить на нейтральной скорости или в режиме паркинг

Оптимальными для работы двигателя оборотами на ХХ (холостом ходу) считаются значения от 850 до 900 оборотов в минуту. Для точной настройки требуется знать где находится ВМТ (верхняя мертвая точка). Отметив эту точку, ориентируетесь на угол, приблизительно равный одному градусу по часовой стрелке или против от ВМТ.

Для проведения работ можно использовать контрольную лампу или стробоскоп. С помощью этих инструментов процесс будет значительно проще, а выставленное значение угла точнее.

Разберем более подробно методы настройки зажигания с использованием контрольной лампы и стробоскопа:

Проверка и регулировка угла опережения впрыска

Для проверки и регулировки угла опережения впрыска необходимо совместить метки на шкиве коленчатого вала и крышке шестерен распределения или на маховике с указателем, соответствующим установочному углу опережения впрыска, вращая коленчатый вал по часовой стрелке. Риска на шкиве коленчатого вала должна находиться против риски, соответствующей установочному углу 20° (рис.20).

В момент совмещения меток должны совместиться метка на торце муфты опережения впрыска с риской установочного указателя. Если метки не совместились, то для регулировки следует отвернуть две гайки крепления полумуфты привода топливного насоса или болт крепления полумуфты на оси и поворотом муфты опережения впрыска топлива совместить указанные метки за счет овальных отверстий на фланце полумуфты.

Затем, не сбивая совмещенного положения меток, затянуть болты или гайки фланца полумуфты и проверить установку угла опережения впрыска, провернув на один оборот коленчатый вал.

Если на топливном насосе отсутствует указатель установочного угла опережения впрыска, то установку угла опережения впрыска следует производить по моментоскопу (рис.21).

Моментоскоп установить на штуцер первой секции топливного насоса высокого давления и прокачать топливом систему питания двигателя, для чего отвернуть рукоятку ручного подкачивающего насоса и, двигая ее вверх-вниз, прокачивать систему в течение 2-3 минут; после прокачки рукоятку завернуть до упора.

Вращать коленчатый вал двигателя по часовой стрелке до появления топлива в стеклянной трубке. Вылейте излишки топлива из стеклянной трубки, встряхнув ее пальцем.

Затем провернуть коленчатый вал против хода примерно на 1/8 оборота. Медленно проворачивать его по часовой стрелке до момента начала движения топлива в трубке моментоскопа.

Проверить взаимное расположение меток на шкиве коленчатого вала и крышке распределительных шестерен или на маховике и картере маховика. Если в момент начала движения топлива в трубке риски не совместились, провернуть коленчатый вал по ходу вращения на 1/4-1/3 оборота, отвернуть один болт крепления полумуфты (рис.22).

Затем провернуть коленчатый вал против направления вращения на 1/2 оборота, медленно проворачивать коленчатый вал по ходу вращения, определить начало движения топлива в моментоскопе.

Отвернуть второй болт крепления полумуфты и, удерживая муфту опережения впрыска от проворачивания, установить коленчатый вал в положение, соответствующее углу опережения впрыска.

После чего, вращая коленчатый вал, совместить риски на шкиве коленчатого вала и крышке распределения, затянуть один болт. Провернуть коленчатый вал на один оборот и затянуть второй болт.

Проверить установку угла опережения впрыска.

Назначение устройства опережения впрыска

Из-за того, что устройство опережения впрыска непосредственно изменяет момент начала подачи, оно может быть определено как регулятор начала подачи. Устройство опережения впрыска (называемое еще муфтой опережения впрыска) эксцентрикового типа преобразует приводной крутящий момент, поступающий к ТНВД, в то же самое время, осуществляя свои регулирующие функции. Крутящий момент, требуемый ТНВД, зависит от размера насоса, количества плунжерных пар, количества впрыскиваемого топлива, давления впрыска, диаметра плунжера и формы кулачка. Тот факт, что крутящий момент привода имеет непосредственное влияние на характеристики опережения впрыска, следует учитывать при конструировании наряду с возможной отдачей мощности.

Как можно выставить угол опережения зажигания

p, blockquote 14,0,0,0,0 —>

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

p, blockquote 15,0,0,0,0 —>

Видео — проблема раннего зажигания на ВАЗ 2106:

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.

p, blockquote 18,0,0,0,0 —>

Регулировка зажигания на слух

Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).

p, blockquote 19,0,0,0,0 —>

Гайка, фиксирующая корпус трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.

В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.

От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.

Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.

p, blockquote 20,0,0,0,0 —>

Установка угла опережения по искре

Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.

p, blockquote 22,0,0,0,0 —>

Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.

p, blockquote 23,0,0,0,0 —>

Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

p, blockquote 24,0,0,0,0 —>

Медленно проворачивая корпус распределителя, необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».

p, blockquote 25,0,0,0,0 —>

Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать момент, при котором искра перестанет появляться, после чего зажать фиксатор.

p, blockquote 26,0,0,0,0 —>

Регулировка зажигания по лампочке

Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.

p, blockquote 27,0,0,0,0 —>

Видео — как выставить зажигание по лампочке:

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.

p, blockquote 30,0,0,0,0 —>

Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.

p, blockquote 31,0,0,1,0 —> adsp-pro-2 —>

Советы специалистов

Моментоскоп лучше всего сделать своими руками, чтобы прибор идеально подошел к двигателю. Создать устройство можно из нескольких трубок. При работе необходимо следить за плотностью постановки трубок и не допускать протечек.

Еще один важный момент – процесс накачивания солярки до момента появления в зоне видимости трубки. Накачивание производится путем вращения вала. Подъем топливной массы будет заметен во время прокручивания вала перед непосредственным подходом к элементам первого поршня

Вращение вала важно производить плавно и очень медленно

Автомобили ВАЗ

Очень важно! Прежде чем снимать трамблер, если возникла такая необходимость, возьмите и мелом просто обозначьте то положение, в котором он был. Это существенно облегчит работу потом

Итак, по пунктам:

  1. Снять крышку трамблера.
  2. Выставлять зажигание следует по первому или четвертому цилиндру. Для этого понадобится ключ на 13, вольтамперметр, свечной ключ. Хотя методика, как выставить зажигание, одинакова для любого цилиндра, как правило, делается это все-таки по примеру первого.
  3. На крышке ГРМ имеются 3 планки- средняя, коротенькая и длинная. Короткая создает опережение на 10°, средняя — на 5°, длинная — без опережения.
  4. Выкрутить у первого цилиндра свечу. Все свечи зажигания выкручивать не надо. Достаточно одной. Отверстие следует заткнуть резиновой пробкой (или хотя бы пальцем).
  5. С помощью специального ключа провернуть коленчатый вал до начала такта сжатия в первом цилиндре. Индикатором того, что такт сжатия начался, будет вытолкнутая пробка.
  6. Крутить столько, чтобы метка, расположенная на шкиве коленчатого вала, совместилась меткой на крышке. Для 92-го или 95-го бензина совмещать рекомендуется со средней меткой, а если 72-й и ниже, то совмещать рекомендуется с длинной.
  7. Отжать защелки и снять крышку трамблера.
  8. Провернуть коленвал так, чтобы наружный контакт ротора трамблера соответствовал первому цилиндру (последовательность: 1-3-4-2).
  9. Вернуть обратно распределитель, но гайку до конца не затягивать.
  10. Теперь можно заняться непосредственно вопросом о том, как отрегулировать зажигание.
  11. С помощью вольтметра проверяем цепь: один конец подсоединить к «низковольтному» выводу, который дает катушка зажигания, второй — к «массе». Это нужно, прежде всего, для того, чтобы удостовериться, что проблемы не в проводах и сама катушка зажигания рабочая.
  12. Включить зажигание. Не спеша провернуть распределитель так, чтобы напряжение вышло в ноль. Если оно нулевое, то делать ничего не требуется.
  13. Потом проворачиваем распределитель, пока не появится напряжение в 12 В, и в этом положении уже затягиваем гайку. Это можно также проделать и с помощью 12-вольтовой лампочки. Тут направление тока не играет роли.
  14. Выключить зажигание. Поставить крышку трамблера.Теперь необходимо сделать проверку правильности:
  15. Завести двигатель, начать движение по прямой до 45 км/час.
  16. Переключиться на четвертую передачу, резко прибавить газ. Через 2-3 секунды может возникнуть «биение» в виде хлопков, звона и т.п. Оно пропадет по мере разгона.
  17. Если «биения» не прошли, значит, зажигание слишком «раннее», а если не появлялись вообще — «позднее». Следует еще раз отрегулировать зажигание. В случае раннего провернуть на половину деления по часовой стрелке, а если позднее, то против часовой.
  18. Важный момент: когда все отрегулировано, запаситесь краской (или хотя бы мелом), чтобы пометить отрегулированное оптимальное местоположение.
  19. Нельзя крутить шкив при снятом распределителе! Это приведет к полному сбиванию всех меток, и придется весь процесс «регулировать с нуля».
