Система курсовой стабилизации ESP, ее функции, принцип работы

Можно ли отключать ESC

Как это ни странно, но ESC может даже мешать водителю. В принципе, её можно деактивировать посредством специальной клавиши, расположенной на панели приборов. Специалисты рекомендуют прибегнуть к нейтрализации системы при таких обстоятельствах: при тестировании машины на испытательном стенде; во время раскачивания авто, увязшего в снежном либо грязевом месиве; когда применяются цепи противоскольжения; при езде по песку, траве и т. п.; когда на авто установлены колёса, отличающиеся между собой по диаметру.

Достоинства ESC: помогает водителю удерживать транспортное средство в пределах нужной траектории; удаляет влагу с дисков тормозов; повышает эффективность тормозов во время перегрева; является ГУ тормозов; стабилизирует автопоезд; предупреждает опрокидывание; предупреждает столкновение.

Минусы ESC: в некоторых случаях возникает необходимость деактивации системы; неэффективно функционирует на повышенных скоростных режимах и при небольшом радиусе поворота. Преимущества ESC обеспечивают такие её программные расширения:

1. ROP — так именуется система, предотвращающая опрокидывание машины. При возникновении угрозы она придаёт авто устойчивости. Сам процесс осуществляется посредством снижения поперечного ускорения из-за подтормаживания фронтальных колёс, а также из-за уменьшения тяги ДВС. Походу всего этого действа, в тормозной системе через активный тормозной усилитель будет образовываться дополнительное давление.

2. Braking Guard — эта технология была разработана инженерами для избежания столкновения, а реализоваться она может только в сочетании с адаптивным круиз-контролем. Оповещение об опасности возникновения аварийной ситуации происходит посредством визуальных и звуковых сигналов. Во время возникновения критической обстановки параллельно осуществляется нагнетание в тормозах. По этой причине нагнетатель обратной подачи будет отключаться в автоматическом режиме.

3. Fading Brake Support — повышает эффективность функционирования тормозной системы во время перегрева. Таким образом, предотвращается неполноценное сцепление колодок с поверхностью тормозного диска. Недостаточное сцепление возникает из-за перегрева рабочих элементов системы, а нейтрализуется это путём дополнительного нагнетания давления в тормозах.

4. Система, стабилизирующая автопоезд — реализуется на транспортном средстве, в распоряжении которого тягово-сцепное устройство. В обязанности этого средства входит предотвращение «виляния» прицепного устройства походу движения. Для достижения подобного эффекта система притормаживает колёса и понижает тягу ДВС. 5. Система нейтрализации влаги на тормозных дисках. Устройство задействуется, когда стрелка спидометра проходит отметку 50 км/ч, и при активированных стеклоочистителях. Суть в том, чтобы кратковременно повышать давление на фронтальной оси. Так, колодки будут прижиматься к дискам и влага при этом испаряется. Заключение Без сомнений, ESC является превосходным подспорьем для неопытных автовладельцев, но и бывалым «асам» она как минимум не помешает. Но в то же время никогда не нужно забывать о том, что возможности электроники также имеют свои пределы. Во многих случаях ESC реально предотвращает аварийные ситуации, однако, водителю любой квалификации не стоит ни в коем случае полагаться только на неё и притуплять свою бдительность.

Как это работает?

Рассмотрим,
какой у ESP принцип работы. Система призвана
сравнивать параметры движения авто и действия водителя. Если
запрограммированные параметры отличаются от фактических, блок ESP определяет
ситуацию как неконтролируемую. Далее электроника принимает все возможные меры,
чтобы выровнять автомобиль:

  • меняет крутящий момент ДВС;
  • тормозит определенными колесами;
  • меняет угол поворота рулевых колес;
  • изменяет жесткость амортизаторов (на автомобилях с адаптивной подвеской).

Например,
если у автомобиля заносят передние колеса, ESP тормозит
заднее и меняет крутящий момент ДВС (в машине будто пропадает газ). Так, авто
плавно возвращается на свою траекторию. Чтобы в момент выравнивания занос не
повторился, система ESP в автомобиле

дозирует
торможение – меняет усилие и интервал сжатия тормозных дисков.

Если авто с ЕСП
оснащен электроусилителем, система также помогает правильно крутить руль.
Электроника не даст водителю повернуть руль неправильно, намеренно его
утяжеляя. Руль будет крутиться только в правильную сторону, необходимую для
выхода из заноса.

Эта
особенность спасла жизни многим водителям, оказавшимся в стрессовой ситуации.

А как
меняется крутящий момент? В ЭБУ двигателя поступает сигнал о изменении:

  • импульсов зажигания;
  • впрыска топлива;
  • положения дроссельной заслонки.

То есть,
делается все возможное, чтобы «успокоить» двигатель – прекращается подача
топлива, воздуха и даже искры в камере сгорания.

Важно понимать, что
если мотор будет продолжать проворачивать колеса, занос только усилится.

Кстати,
на некоторых авто электроника даже блокирует переключение передач в этот момент
(если речь идет об автомате).

Как устроена система?

Указанная аббревиатура расшифровывается как Electronic Stability Program, что в переводе на русский язык означает «электронная система стабилизации». Следует отметить, что для бюджетных автомобилей данная функция недоступна, а в машины средней ценовой категории устанавливается опционально. Только дорогие авто оснащаются ESP в базовой комплектации, позже вы поймете почему.

Главный элемент схемы – отдельный электронный блок управления (он же – контроллер, ЭБУ), взаимодействующий со следующими датчиками:

  • измеритель вращения передних колес;
  • то же, для задних колес;
  • определитель положения рулевого колеса;
  • датчик динамических боковых нагрузок (другое распространенное название – G-сенсор, измеритель углового ускорения).

Кому доводилось разбираться в принципе действия антиблокировочной системы (ABS), наверняка увидит в приведенном списке знакомые детали – измерители вращения колес, передающие информацию контроллеру ABS.

Электронный блок ESP также управляет клапанами гидроцилиндров передних и задних тормозов плюс соединяется с основными «мозгами» автомобиля, ведающими подачей топлива в цилиндры двигателя. В автомобиле с подобным набором электроники отдельный контроллер противоблокировочной системе попросту не нужен, поскольку ABS входит в состав ESP и получает команды от главного ЭБУ.


Для поддержания курсовой устойчивости легковой машины ESP должна взаимодействовать с другими электронными «помощниками» водителя:

  • система, предотвращающая пробуксовку ведущих колес (ASR);
  • устройства автоматической блокировки свободного дифференциала (EDS);
  • система, распределяющая тормозные усилия в зависимости от условий движения (EBD).

Нетрудно догадаться, что в бюджетных авто вышеуказанная электронная «начинка» отсутствует, а в машинысредней ценовой категории производители ставят антиблокировку колес и парочку других систем (зависит от марки и комплектации транспортного средства). Вот почему ESP доступна далеко не для каждого нового автомобиля.

Плюсы и минусы

Все достоинства системы понятны из описания её действий в критических ситуациях. Она спасёт автомобиль, когда уже ничто другое ему не поможет.

Более того, при быстрой езде иногда неопытные водители в независимых тестах опережали автоспортсменов, у которых такой системы не было. Не стоит на это надеяться, но ESP умножает способности водителя, если конечно они не нулевые.

Но случаются и неприятные ситуации.

  1. В самых тяжёлых случаях ESP неэффективна, у колёс уже нет сцепления с дорогой, а нестандартным приёмам опытного водителя она не обучена.
  2. Пока плохо проработаны алгоритмы управления тягой двигателя, особенно её добавления на передне- и полноприводных автомобилях. Хотя для тех же автоспортсменов это азы, без которых на дороге им нечего делать. Но автоматизации такие приёмы поддаются с большим трудом.
  3. Иногда система неверно понимает хаотичное вращение руля неопытным водителем. По заложенной в неё логике безопасности, упрощенно говоря, она должна подчиняться человеку, способности которого ей неизвестны. Поэтому радикально действовать, отстранив его от управления, ESP пока не имеет права.

Для борьбы с недостатками существует одно средство – кнопка отключения ESP, имеющаяся на многих автомобилях. Пользоваться ею надо только когда точно известны последствия.

Хотя полностью система не отключается и в этом случае, просто существенно снижается порог её вмешательства.

Дополнительная устойчивость при повороте с ESC

Поскольку ESP обеспечивает дополнительную безопасность наряду с ABS и TCS, вас вряд ли удивит тот факт, что она использует большую часть оборудования из этих систем для работы. Используя датчики для измерения скорости отдельных колес, а также информацию от датчиков бокового ускорения и датчиков поперечной скорости, блок управления ESP постоянно контролирует боковые движения автомобиля и сопоставляет их с положением рулевого колеса. Если машина не отреагирует на движение руля так, как это запрограммировано, или заданный угол поворота, а также скорость слишком велики, ESP начнёт подтормаживать колёса, пытаясь сохранить прямолинейную траекторию движения. При этом торможение осуществляется при активном взаимодействии с ABS, что исключает блокировку одного из колёс. Сама суть работы рассматриваемой системы заключается в том, чтобы начать активно содействовать процессу управления машиной ещё до того момента, как водитель поймёт, что начинает терять контроль.

Система работает постоянно, вне зависимости от режима езды, и даже при движении накатом. А механизм её влияния полностью зависит от ситуации и конструктивных особенностей автомобиля. Например, если в резком повороте фиксируется начало проскальзывания задней оси, то электроника начинает плавно снижать количество подаваемого в двигатель топлива, обеспечивая снижение его оборотов. Если же и этого оказывается недостаточно, то начинается постепенное подтормаживание передних колёс. Если же автомобиль оснащён автоматической трансмиссией, то ESP позволяет принудительно активировать зимний режим работы, обеспечивая возможность перехода на пониженную передачу.

Устройство и принцип работы

Функциональными частями ESP являются многочисленные датчики, задача которых – контролировать положение автомобиля в пространстве.

Помимо этого, электроника системы ведет контроль за работой всей автомобильной электроники, гидравлики тормозного контура, а также модулей помпы.

Согласно этому, ESP позиционируется как система обеспечения активной безопасности.

Датчики, которые производители располагают на каждом из колес машины, собирают необходимую информацию.

В частности, они фиксируют угловую скорость колес автомобиля, а потом отправляют информацию на обработку в электронный блок управления.

Помимо колесных датчиков, есть еще датчик и на рулевом колесе – он призван следить за поворотом последнего.

Информация об этом, естественно, тоже идет на электронный модуль.

После получения всех требуемых данных начинается сравнение информации и, если надо, регулировка подачи топлива.

Если ситуация экстремальна, то подача топлива будет ограничиваться очень существенно, а также каждое колесо начнет независимое торможение.

Пара микропроцессоров стабилизирующей системы обеспечивает фактически мгновенный сбор информации и быструю ее обработку.

Можно сказать, что реакция ESP на усложнившуюся обстановку будет молниеносной.

Система курсовой устойчивости ESC

Современный темп жизни стимулирует разработчиков в сфере машиностроения к работе над улучшением показателя безопасности. Благодаря этому и появляются всяческие новинки вспомогательных систем, функциональная задача которых заключается в оказании помощи водителю во избежание опасности. Система курсовой устойчивости esc – достойный представитель этих систем.

Её название на автотранспорте различных марок отличается, однако, предназначение систем курсовой устойчивости одно.

Его смысл заключается в том, чтобы обеспечить транспортному средству сохранность выбранной линии при любых режимах езды: будь то разгон либо торможение, движение по прямой или в повороте.

Система курсовой устойчивости ESC

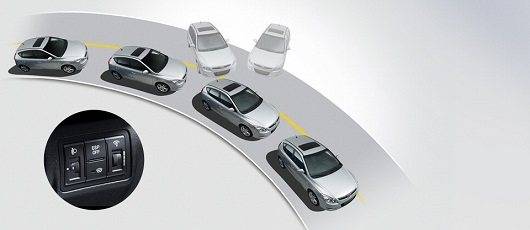

Наглядная иллюстрация работы

Механизм работы концепции курсовой устойчивости ESC может быть проиллюстрирована следующим вариантом: автомобиль входит в поворот на большой скорости, в какой-то миг на песочный участок дороги заносит одну сторону. В таких условиях сила сцепления с дорогой меняется молниеносно, а автомобиль подвергается к заносу или сносу. Именно в этот момент реагирует система курсовой устойчивости: предотвращает уход с траектории благодаря перераспределению крутящего момента между ведущими колесами. Отдельные случаи запускают процесс торможения колес. При условии оснащения транспортного средства активной системой рулевого управления, активируется процесс изменения угла поворота колес.

Принципиальные особенности системы

ESC системы курсовой устойчивости характеризуются непрерывной работой. Сам процесс протекает следующим образом: получение информации от датчиков, анализ действий водителя, вычисление желаемых параметров передвижения авто. К фактическим параметрам, информация о которых поступает от второй группы датчиков, сопоставляются полученные результаты. При несовпадении данных система ESC приравнивает ситуацию к неконтролируемой, и активизирует свою работу.

Типовые вариации стабилизации движения представлены в виде:

  • торможения определенных колес;
  • изменения крутящего момента мотора;
  • изменения поворотного угла передних колес, если на авто имеются системные элементы активного рулевого управления;
  • изменения показателя демпфирования амортизаторов, если на машине имеется адаптивная подвеска.

Способы изменения крутящего момента представлены:

  • переменой позиции дроссельной заслонки;
  • пропуском впрыска горючего или импульса зажигания;
  • изменением угла опережения зажигания;
  • деактивацией переключения передачи в АКПП;
  • перераспределением крутящего момента на осях при полном приводе.

Дополнительные возможности

Система курсовой устойчивости рассматриваемого образца помимо основной функциональной задачи может выполнять и дополнительные:

  • Внедорожники характеризуются высоким расположением центра тяжести, которое способствует к опрокидыванию при вхождении в поворот на высокой скорости. Система предотвращения опрокидывания под названием Roll Over Prevention (ROP) и была разработана специально для таких ситуаций.
  • Система ESC выполнит функцию предотвращения столкновения если имеется адаптивный круиз-контроль. В реальных условиях сначала водителю подаются звуковые и визуальные сигналы, после их игнорирования срабатывает автоматическое нагнетание давления в тормозной системе.
  • При выполнении системой функции стабилизации движения автомобиля предусматривается наличие тягово-сцепного устройства. Его работа заключается в предотвращении рыскания прицепа, реализация которого протекает за счет торможения колес и уменьшения крутящего момента двигателя.
  • Функциональная задача повышения продуктивности тормозов при нагреве идеальна в условиях езды по серпантину. При нагреве тормозных колодок она способствует автоматическому повышению давления тормозной системы.
  • С удалением влаги с тормозных дисков с легкостью справится система динамической стабилизации. Её запуск проводится на скорости выше 50 км/ч при включенных стеклоочистителях.

Почему горит лампа на панели приборов

Как и остальные компоненты безопасности, система ESP имеет лампу на приборной панели любого автомобиля, который ею оборудован. Лампа может подавать различные сигналы в зависимости от модели и производителя автомобиля, но три из них универсальны:

  1. Лампа ESP моргает во время своей работы – попытки привести автомобиль в устойчивое положение. В зависимости от автомобиля, моргание лампы также наблюдается в процессе работы антипробуксовочной системы.
  2. Лампа ESP не горит. На неподвижной машине это означает, что все элементы системы работают штатно, а на двигающемся, что в текущий момент времени система не вмешивается в управление
  3. Лампа ESP постоянно горит. Это тревожный сигнал, сигнализирующий о неисправности одного из компонентов системы. Суммарное количество компонентов, участвующих в работе системы стабилизации, превышает 15 единиц. Самостоятельная диагностика – практически невыполнимая задача. Загорание лампы вызывает даже неравномерный износ колёс, когда блок управления замечает ненормальную разницу в частоте вращения колёс и уходит в аварийный режим. Тот же эффект вызывается установкой нового запасного колеса вкупе с сильным износом оставшегося комплекта покрышек.

Если автомобиль оборудован системой ESP, на приборной панели имеется соответствующая лампа, которая отображает работу или неисправность

Если вы относитесь к числу людей, не любящих сервисы, можно попробовать определить неисправность самому:

  • Водитель случайно самостоятельно отключил её. На некоторых автомобилях система не включается самостоятельно при достижении 50 км/ч, а значит, водитель постоянно ездит с горящей лампой.
  • Проверить состояние покрышек.
  • Проверить напряжение в бортовой сети. Блок управления отключается при низких значениях.
  • Проверить состояние гидроблоков ABS: хоть и редко, но они служат причиной поломки.

Во всех остальных случаях правильным поступком станет обращение в автосервис и проверка кодов ошибок сертифицированным сканером. Отсутствие ошибок, как правило, всё же сигнализирует о неисправности гидроблока ABS, в остальных случаях комбинация ошибок позволить определить неисправный узел.

Цели использования кошелька

Выбирается валюта для электронного средства платежа — это могут быть рубли или иностранная валюта.

Анонимный электронный кошелек подходит для мелких трат, не требующих прохождения процедуры идентификации — предоставления документов, подтверждающих личность. Для его регистрации достаточно указать на сайте кредитной организации минимальное количество данных. Такой кошелек позволяет хранить только рубли и имеет ограничение по максимальной сумме вывода в месяц.

Неперсонифицированные кошельки с упрощенной идентификацией требуют предоставления банку определенного количества информации взамен на расширенные возможности использования.

Максимум возможностей дает персонифицированный кошелек: максимальная сумма составляет 600 тысяч рублей, отсутствуют ограничения на перевод в месяц. Для оформления персонифицированного кошелька требуется прохождение полной идентификации и предоставление оригиналов либо заверенных нотариусом копий документов.

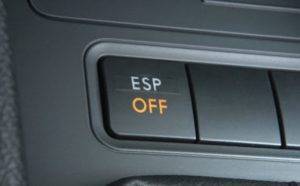

Отключение ESP: зачем отключать систему стабилизации

Изучив особенности ESP, что такое система стабилизации и как работает, можно с удивлением обнаружить следующее — в автомобиле с ESP имеется кнопка ESP OFF. Это значит, что систему можно деактивировать. Многие водители задаются вопросом, для чего же реализована опция отключения такой полезной системы.

Сразу ответим — отключать ESP можно только в том случае, если водитель опытный и намеренно собирается эксплуатировать авто в спортивных и экстремальных режимах.

Дело в том, что система стабилизации в некоторых случаях может «мешать». Иногда бывает так, что для выхода из заноса нужно повысить обороты мотора, при этом система ЕСП дает команду на ЭБУ уменьшить подачу топлива. Также любители агрессивной езды специально срывают машину в занос, при этом система стабилизации всеми силами пытается этому помешать.

Кстати, на многих авто система даже после нажатия кнопки ESP OFF  не отключается полностью. Данное решение позволяет активнее использовать машину для агрессивного вождения, однако система все равно подключится в том случае, если посчитает ситуацию неконтролируемой или критической.

Что же касается рядовых водителей, срыв в занос и экстремальная ситуация могут стать абсолютной неожиданностью. По этой причине отключать систему стабилизации курсовой устойчивости настоятельно не рекомендуется даже опытным водителям, эксплуатирующим авто в штатном или агрессивном режиме.

Актуальные синонимы

Система стабилизации есть практически на всех авто. Это мы уже определили. Идентифицировать наличие СКУ можно по специальному значку приборной панели, который горит при активации. Хотя возможна ошибка, и тогда лампа не горит вовсе, либо горит постоянно. Это уже другой вопрос.

Система поддержания курсовой устойчивости пригодится для любого автомобиля. Мы разобрались уже, что такое СКУ и для чего она нужна. Подобная динамическая система курсовой устойчивости может быть установлена на:

Давление в системе охлаждения двигателя: какое должно быть, как проверить

  • Киа Рио;
  • Форд Фокус 3;
  • Тойота Камри 40;
  • Toyota Corolla;
  • Лада Веста;
  • Лада Гранта;
  • Рено Дастер;
  • Ниссан Кашкай;
  • Шкода Фабия;
  • Митсубиси Лансер и пр.

Интересен и тот факт, что довольно часто автомобилисты заявляют об отсутствии ESP, несмотря на соответствующий значок, загорающийся на приборной панели.

Здесь есть доля юмора. Надеюсь, вы поймете. Вместо ESP, как утверждают некоторые водители, у них стоит система VSC. Есть и те, у которых ESP заменили системой под названием DCS. Якобы она еще лучше стандартной СКУ. И такие отзывы в сети найти не составит большого труда.

Давайте по факту. Все озвученные аббревиатуры относятся к одной и той же системе. Просто именно ESP является самой популярной и распространенной. Ее использует большинство автопроизводителей из Европы и США.

Хотя стоит отметить, что на некоторых авто встречается другой значок, отвечающий за систему контроля курсовой устойчивости. Это не более чем синонимы. Но знать о них нужно, дабы не паниковать, что вас лишили ESP. Она наверняка есть, только под другим названием.

  • ESC. Та же система, только называется несколько иначе. Такое понятие принято использовать корейскими автопроизводителями в лице Хендай и Киа, а еще японской фирмой Хонда;
  • DSC. Такое обозначение динамического стабилизатора вы увидите на автомобилях производства БМВ, Лэнд Ровер и Ягуар;
  • DTSC. Свое собственное обозначение, отличное от других фирм, используют в некогда полностью шведской компании Вольво;
  • Также некоторые модели Хонда и Акура используют в качестве названия СКУ аббревиатура VSA;
  • Автомобили, выпускаемые под маркой Тойота, ESP не лишены. Только называется она у японцев VSC;
  • Если вы встретили название VDC, то наверняка у вас что-нибудь из модельного ряда Субару, Ниссан или Инфинити.

Вне зависимости от названия, суть везде остается одной и той же.

Нельзя не отметить, что на некоторых машинах стоят более совершенные и улучшенные системы стабилизации. Это уже вопрос к нововведениям и повышению уровня безопасности.

Что такое ESP в машине? Зачем нужна система курсовой устойчивости?

Вождение автомобиля в сложных погодных условиях всегда представляет повышенную опасность даже для опытных водителей. Наиболее часто аварийную ситуацию связывают с заносом машины во время поворота.

Сила инерции, объединяясь с центробежной силой, при недостаточном сцеплении колес с дорожным полотном могут заставить автомобиль войти в занос. В это время он перестает слушаться руля и может войти в опасное соприкосновение с дорожным отбойником или другими участниками движения.

Чтобы избежать этой ситуации, большинством ведущих автопроизводителей сегодня используется система курсовой устойчивости. Наиболее часто в автомобилях различных марок встречается система, называемая ESP (electronic stability control), разработанная и выпускаемая концерном Bosch.

Многие другие производители разработали собственные системы устойчивости курса, выпускаемые под различными наименованиями. Но принцип действия у всех этих блоков один и тот же.

Как работает ESP?

Динамическая стабилизация ESP работает в сочетании с антиблокировочной системой ABS, используя ее механизм блокировки колес и датчики. Основную роль в функционировании ESP выполняет процессор, на который поступает информация с датчиков о скорости вращения колес, датчика крена автомобиля, датчика положения рулевого колеса и др.

На основании показателей, считываемых с этих датчиков, процессор вычисляет зависимость между скоростью движения и вращения колес, креном машины и радиусом поворота. Если соотношение достигает критических величин, процессор отдает команду торможения колесам.

В зависимости от ситуации, блокировке может подвергнуться одно или несколько колес, чем достигается уравновешивание автомобиля на дороге и препятствование уходу в занос. Помимо того, процессор ESP может отдать команду ограничения подачи топлива в инжектор двигателя, благодаря чему уменьшается скорость движения.

Машина благодаря этим манипуляциям удерживается на дороге и не уходит в занос. Проверка состояния датчиков осуществляется с частотой 50 раз в секунду, поэтому ESP успевает «заметить» сваливание в занос на самой ранней стадии и предупредить его. Водитель, как правило, не успевает осознать, какой опасности подвергался, и спокойно продолжает свое движение.

Функции ESP

Система курсовой стабилизации ESP управляет следующими функциями автомобиля:

— наблюдает за состоянием рулевого управления, смягчая резкие рывки руля при возникновении заноса на дороге;

— распределяет усилие торможения между колесами в нужной степени для сохранения устойчивости автомобиля;

— при необходимости снижает обороты двигателя, ограничивая подачу топлива, для оптимизации скорости движения;

— отслеживает угловую скорость и показатель поперечного ускорения, чтобы вовремя отреагировать на вхождение автомобиля в занос.

В то же время не стоит думать, будто ESP – это палочка-выручалочка, которая «вытащит» машину из любой аварийной ситуации. В том случае, если водитель сознательно провоцирует занос авто или бесконтрольно жмет на газ, увеличивая скорость перед вхождением в поворот, даже ESP может оказаться бессильной предотвратить ДТП.

Эффективность системы ESP

По данным многочисленных исследований, число аварий и ДТП при наличии в автомобиле ESP уменьшается на 35-50%. Это очень большое число, особенно если учесть, что многие из аварий, связанных с заносами, сопровождаются угрозой здоровью и жизни людей.

Поэтому сегодня европейские производители приняли решение об оснащении всех выпускаемых автомобилей системами ABS и ESP в обязательном порядке. Это не слишком удорожает стоимость автомобиля, зато существенно улучшает показатели его безопасности.

Автовладельцы, пользовавшиеся автомашиной, оборудованной ESP, в дальнейшем, как правило, новый автомобиль выбирают только с условием наличия этих важных и нужных электронных «ангелов-хранителей».

Система стабилизации esp что это?

Первая система ESP

Для начала не мешало бы обозначить, что же такое система ESP и с чем ее едят. Система ESP – это динамическая система стабилизации автомобиля, способная в необходимый момент активироваться и предотвратить занос. К идее создания такого замысловатого устройства для машины инженеры пришли еще в 1959 году, когда компания «Daimler-Benz» пыталась воплотить так называемое «управляющее устройство», принцип которого как раз таки и был схож с нынешней системой курсовой устойчивости. По-настоящему воплотить эту задумку удалось лишь в 1994 году немецкими инженерами Мерседеса.

Тогда спустя год на свет появилась новая модель мюнхенского концерна CL 600, получившая эту самую курсовую устойчивость. Интересно, что названия у этой системы разные в зависимости от автопроизводителя. Например, БМВ, Ягур и Ровер используют аббревиатуру DSC или по-другому dynamic stability control. Что касается японцев, то Ниссан, Инфинити и Субару предпочитают эту разработку называть VDC (vehicle dynamic control). В общем, от перемены мест слагаемых сумма не меняется. Так и здесь. Название одно, а принцип тот же.

После удачного старта продаж CL 600, немцы начали пичкать системой все серийные автомобили S и SL-класса. Вступает в действие эта система, когда компьютер распознает опасность заноса и потери управления над автомобилем. Благодаря ряду датчиков, машина за 20 миллисекунд в силах определить какие колеса нужно активировать, а какие застопорить, нужно ли набрать обороты двигателю, либо сбросить. В результате управление должно стабилизироваться, если ситуация некритическая.

Принцип работы и устройство системы курсовой устойчивости

Изначально ESP была сконструированная, чтобы управлять антиблокировочной системой тормозов, антипробуксовочной системой и системой распределения тормозных усилий, а также электронной блокировкой дифференциала. По факту, до создания ESP каждая из вышеперечисленных систем уже существовала, однако задачей системы курсовой устойчивости было объединить усилия всего и обеспечивать максимальный контроль над машиной.

Как уже отмечалось, с помощью датчиков, которые устанавливаются в определенных местах, система в пассивном режиме считывает информацию и в критический момент включается для стабилизации положения автомобиля.

Основными двумя датчиками являются те, которые передают сведения по поводу угловой скорости относительно вертикальной оси и поперечного ускорения. Именно благодаря им и распознается потенциальный занос, ведь электронная система esp сравнивает полученные данные с заданными программой и расценивает вероятность потери управления. Как же ESP стабилизирует движение. Есть несколько путей, а именно:

  • понижение или повышение крутящего момента мотора;
  • блокировка колес;
  • корректировка угла передник колес;
  • при наличии адаптированной подвести, система способна изменить степень демпфирования амортизаторов.

Распространение системы ESP

С 2010 года ряд государств на законодательном уровне решили обязать автоконцерны устанавливать систему курсовой устойчивости на любые новые автомобили, которые будут у них продаваться. Первым, кто установил электронную систему esp, был Израиль. Там с 1 января 2010 года все новые машины должны иметь ESP. Следующими были Канада и Австралия, где вели «обязаловку» для пассажирских авто с 1 сентября и 1 ноября 2011 года соответственно. В Евросоюзе правило относительно системы ESP для всех продаваемых автомобилей начало действовать с ноября 2011 года.

2. Описание системы esp / Hyundai creta

Оптимальная безопасность при управлении автомобилем теперь связана с электронной системой стабилизации курсовой устойчивости (ESP).

ESP распознает критические условия движения, например, панику водителя в опасных ситуациях, и стабилизирует автомобиль путем притормаживания отдельных колес и вмешательства в управление двигателем.

Система ESP добавляет к функциям систем АБС, TCS, EBD и ESP еще одну функцию – активное управление рысканьем (AYC). В то время как функции АБС/TCS управляют пробуксовкой колес при торможении и ускорении и потому главным образом воздействуют на продольную динамику автомобиля, функция активного управления рысканьем стабилизирует автомобиль относительно его вертикальной оси.

Это достигается вмешательством в работу тормозных механизмов отдельных колес и мгновенной подстройкой крутящего момента двигателя без необходимости совершения каких-либо действий водителем.

По сути система стабилизации ESP состоит из трех узлов: датчиков, электронного блока управления и приводов.

Функция контроля стабильности работает в любых условиях движения и работы. В определенных условиях движения функция АБС/TCS по команде водителя может быть активирована одновременно с функцией ESP.

В случае отказа системы стабилизации курсовой устойчивости продолжает работать основная система обеспечения безопасности – ABS.

ОПИСАНИЕ СИСТЕМЫ ESP

Система ESP включает в себя функциональные блоки ABS / EBD, TCS и AYC.

Функция АБС/EBD: ЭБУ преобразует сигналы, поступающие от четырех датчиков частоты вращения колес (активного типа), до прямоугольной формы. По этим входным сигналам ЭБУ вычисляет скорость автомобиля и ускорение или замедление колес. Затем ЭБУ определяет необходимость задействования системы АБС/EBD.

Функциональный блок TCS предотвращает проскальзывание ведущих колес путем создания дополнительного давления в тормозной системе и уменьшения крутящего момента двигателя с использованием сети CAN для обмена данными. Этот блок, также как и ABS, использует сигнал датчика скорости вращения колеса для определения проскальзывания колеса.

Функция AYC предупреждает маневры автомобиля, способные нарушить его устойчивость. В процессе оценки маневров функция AYC использует сигналы датчиков маневрирования (датчик рысканья, датчик поперечного ускорения, датчик угла поворота рулевого колеса).

Если маневр может привести к потере устойчивости (чрезмерное или недостаточное поворачивание), функция AYC тормозит определенное колесо и передает по шине CAN сигнал уменьшения крутящего момента двигателя.

После включения зажигания блок ECU ведет постоянное диагностирование отказов системы (самодиагностика). При обнаружении неисправности блок ECU информирует об этом водителя при помощи контрольных ламп тормозной системы / ABS / ESP (предупреждение с обеспечением устойчивости работы при наличии отказов).

схема входных и выходных сигналов

Hyundai Creta – Хендай Крета ESP vs OFF ESP на льду.

HYUNDAI CRETA ESP (имитация блокировки)

Активация скрытых функций Хёндай Крета 2019

КАК РАБОТАЕТ СИСТЕМА СТАБИЛИЗАЦИИ ESP АВТОМОБИЛЯ

Новая Hyundai Creta сломалась! Ошибка системы TPMS!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
