Система контроля давления в шинах – вокруг машины бегать не нужно!

Когда нет такой опции

На рынке сегодня есть великое множество альтернатив штатным датчикам от сторонних производителей. Основной форм-фактор таких решений — колпачок на вентиль колеса. Такое решение, действительно, логично, ведь оно позволяет контролировать давление воздуха, так сказать, в самом правильном месте.

При изменении давления в шинах датчик меняет свой цвет

Некоторые решения предполагают цветовую индикацию. В погоне за наглядностью они заставляют датчики менять цвет в спектре от зелёного (нормальное давление) до красного (соответственно, низкое). С одной стороны, это действительно наглядно. С другой, наглядно это в основном для ваших соседей по потоку, ведь если вы не пилот болида для гонок с открытыми колёсами, то вам из-за руля колпачков на своих колёсах не видно (как правило, как и самих колёс). Так что это решение облегчит диагностику перед началом движения, не придётся лезть манометром, пачкать одежду и так далее. Но если прокол случится в движении, что, как мы говорили, значительно опаснее, то эти датчики будут практически бесполезны.

Другой вариант гораздо более прагматичный, это установка датчика давления в шинах с обратной связью. В этом случае по протоколу передачи данных малой дальности (Bluetooth, как правило) показатели давления передаются на головной блок, который может как отображать давление в реальном времени, так и просто оповещать о его изменении. Такая система, конечно, гораздо удобнее. При этом современные технологии позволяют не раздувать размер этих датчиков; слишком большие колпачки на колёсах выглядели бы нелепо. Батареи на них, как правило, хватает на год, а замена датчика давления в шинах не вызовет никаких трудностей.

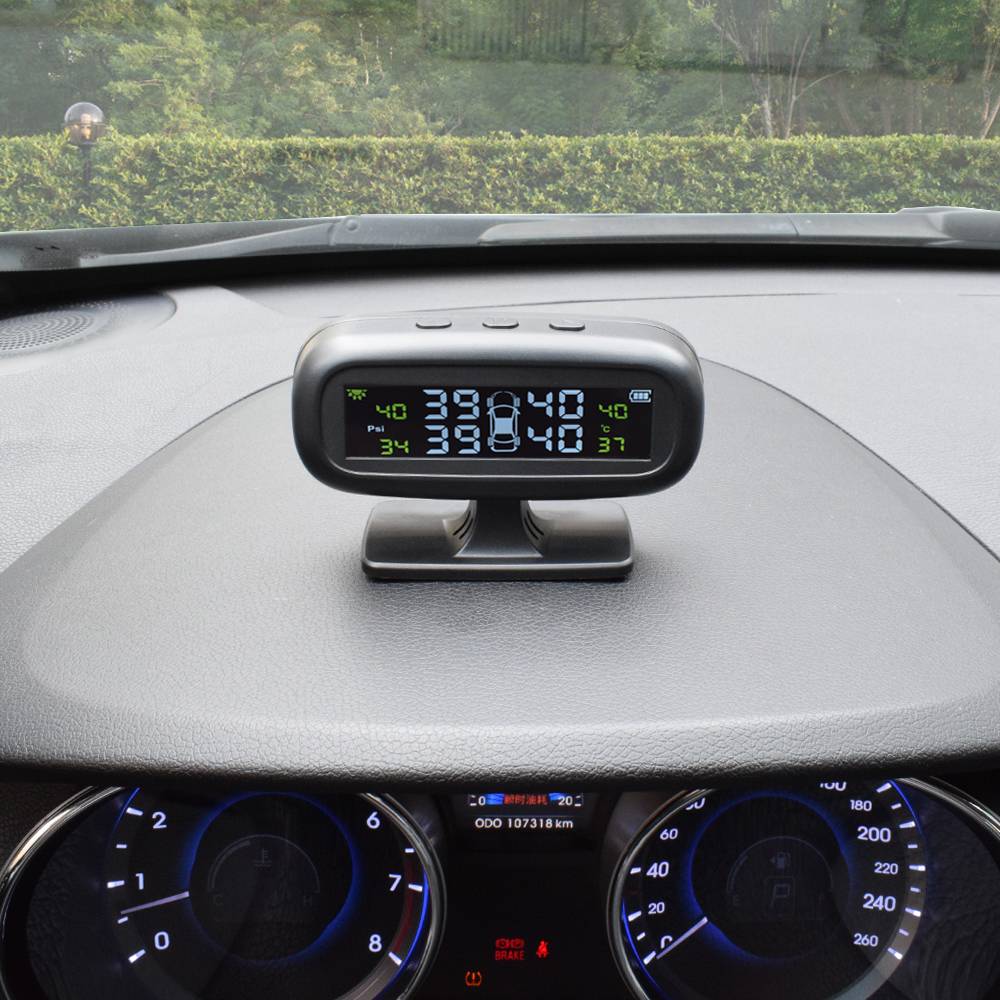

При изменении уровня давления в шинах датчик выводит данные на экран

Случается, что во время движения ваш головной блок начинает сигнализировать о падении давления, вы останавливаетесь проверить, но не находите ничего криминального. Это ложное срабатывание, его причины могут быть различны. Однако если ранее такого не случалось, то списать ложное срабатывание на несовершенство конструкции не выйдет. Раньше-то работало! Значит, придётся искать в датчике давления воздуха неисправность. Как правило, достаточно выкрутить его и устранить загрязнения. Возможно, грязь или мазут нарушили соединение и датчик не может справиться с тем, что через образовавшиеся микроскопические отверстия проходит воздух. В этом случае банальная очистка от видимой грязи спасёт положение и штатная работа системы восстановится.

Но что, если дело не в этом? Когда вы отбросили вероятность наличия прокола в покрышке, а ремонт датчика давления в шинах вышеописанным способом не принёс ожидаемых результатов, скорее всего, неисправность вы на месте устранить не сможете. В этом случае, если система у вас штатная, то вам прямая дорога в автосервис производителя, а если нет, то на рынок. Как правило, «колпачки» не ремонтируют, а просто меняют.

Почему не получается отключить датчики давления в шинах

Иногда вышеуказанные способы отключения датчиков не способны решить проблему. В этом случае первым делом следует проверить исправность индикаторов. Для этого лучше обратиться в специализированную мастерскую или к официальному дилеру. Самая распространённая причина некорректной работы индикаторов — повреждение устройства.

Так, приборы могут быть повреждены:

во время замены колёс;
при некорректной работе системы торможения;
во время вращения колёс.

В некоторых случаях датчики могут включаться самостоятельно, что говорит о наличии серьёзной проблемы. Спровоцировать некорректную работу могут:

медленная утечка воздуха из камеры;
наличие в системе внутренних повреждений, мешающих нормальному функционированию устройства;
когда приборы необходимо заменить.

В последнем случае также загорится индикатор ABS. Это говорит о том, что автомобиль нуждается в диагностике в специализированном центре, где сотрудники найдут и устранят проблему.

Постоянно светящийся индикатор системы TPMS – фактор, раздражающий любого автолюбителя. Даже если с колёсами всё нормально, неисправный индикатор лишает владельца транспортного средства контроля над истинным количеством атмосфер в камерах. Ведь если лампочка горит постоянно, автолюбитель не получит оповещение в случае, когда камера действительно неисправна. А этот фактор уже напрямую влияет не только на комфорт, но и безопасность водителя и пассажиров

Потому важно установить причины неисправности и вовремя устранить неполадки

Источник

Прямое измерение давления в шинах

TPMS система контроля давления в шинах основана именно на таком подходе — непосредственном инструментальном контроле требуемого параметра. Устройство подобных изделий однотипно, их комплектность обычно следующая:

датчик давления воздуха в шинах TPMS;
блок электроники;
устройство беспроводной передачи и приема данных;
монитор, отображающий результаты измерения давления в шинах.

Конструктивно подобные системы бывают внутренними и внешними.

Внешние системы TPMS

Датчик TPMS, да и сама система контроля давления в шинах, не является обязательной опцией для большинства автомобилей. Как правило, подобными устройствами комплектуются авто класса люкс, хотя такие изделия стали появляться на более дешевых машинах. Как мы уже убедились ранее, контроль состояния колес надо вести постоянно или, как минимум, перед каждой поездкой.

С подобной проблемой можно справиться, используя внешние, универсальные системы контроля давления. Они могут применяться на машине любого класса, не требуя при этом каких-то серьезных переделок в автомобиле. Рассмотрим, что собой представляют подобные устройства на примере FOBO Tire. Как выглядит такая система, показано на фото ниже.

Комплект поставки состоит из четырех датчиков и центрального блока. Рисунок на нем напоминает стилизованное изображение авто с колесами (вид сверху), если с каким-то из них возникают проблемы, оно будет подсвечиваться. Работает такая система достаточно просто. Колпачки, которые являются датчиками давления, устанавливаются (накручиваются) на вентили, как это показано ниже.

Да, размер датчиков великоват, но держатся они на колесе устойчиво, движению не мешают. Центральный блок можно разместить в салоне автомобиля в любом удобном месте. С датчиков давления (колпачков) радиосигнал поступает на центральный блок. Границы изменения давления можно задать при первоначальной калибровке, так что в случае выхода измеренного значения за установленные границы, водителю станет об этом известно.

Последним достижением в области контроля стала возможность непосредственного подключения датчиков к смартфону, что позволяет с помощью специального приложения мгновенно оценить величину давления в шинах. Дополнительно при этом будет отображаться заряд батареек датчиков, а также температура шин. Заряда обычно хватает на два года работы, по истечении срока батарейки надо менять.

Необходимо отметить, что для предотвращения хищений при монтаже датчиков используется специальная контргайка. Кроме того, каждый датчик закреплен (прописан) за определенным комплектом в блоке электроники, благодаря чему при хищении его нельзя будет использовать в любом другом устройстве. Такие датчики на автомобиль могут быть установлены самостоятельно.

Настройка всей системы также выполняется достаточно просто. Первоначально надо скачать специальное приложение на смартфон. После того, как датчики установлены, со смартфоном надо обойти их все, тем самым они будут зарегистрированы в приложении.

Рассмотренный выше вариант системы контроля не единственный. Есть устройства, использующие при работе те же принципы, но выполненные по-другому. В частности, информация с датчиков будет отображаться на специальном мониторе, который через прикуриватель подключается к бортовой сети автомобиля. Пример такой системы показан ниже.

Как видно из приведенного фото, каждый датчик ставится на своё строго определенное место (вперед право, вперед лево, сзади лево, сзади право).

Внутренние системы контроля давления

Описывать, как работает подобная система, наверное, не требуется. Все просто и понятно, достаточно посмотреть на приведенную ниже картинку

Сами датчики располагаются в колесах, вентиль служит передающей антенной, с нее сигнал поступает на блок электроники, размещаемый в салоне. Он может располагаться отдельно, подключаться через прикуриватель, или у люксовых автомобилей индикация выведена на панель приборов.

Внешний вид датчика показан на фото ниже.

Конструктивное исполнение, а также способ крепления приведены на следующем рисунке. В корпусе датчика располагается измерительный элемент, а также вся электроника вместе с радиопередатчиком. Как уже отмечалось, антенной служит вентиль. Информация со всех датчиков по радиоканалу передается в блок управления. Там сравниваются полученные значения со стандартными, хранящимися в памяти. Если будет зафиксировано отклонение, то выдается сообщение на индикацию.

Расположение датчика на колесе показано на фото.

Современные устройства для замера давления в шинах

Для измерения давления в шинах может использоваться не только манометр, но и другие, более современные устройства. Рассмотрим несколько из них.

Электронные колпачки

Колпачки для замера давления

Колпачки-индикаторы представляют собой устройства для измерения давления в шинах автомобиля, характеризующиеся небольшими размерами, а также большой точностью замера. Такие устройства монтируются непосредственно на ниппели резины. Что касается принципа функционирования, то он достаточно простой. Внутри колпачка расположена группа пластмассовых элементов (колпачки, которые могут иметь разный цвет). Эти колпачки изготовлены в виде телескопической антенны и устанавливаются они друг над другом.

В том случае, если уровень давления опускается ниже оптимального, зеленый сектор устройства начинает падать вниз и открывать желтый. Если параметр продолжает опускаться, водитель сможет увидеть только красный цвет. Именно красный цвет говорит о том, что следует подкачать резину.

Системы контроля

Что касается систем контроля — то это более надежные и современные устройства, позволяющие своевременно обнаружить недостаток давления в резине и оповестить об этом водителя. Как можно понять, в отличие от традиционных манометров, такие системы более функциональны и, соответственно, их стоимость более высокая. На сегодняшний день автолюбителю доступны несколько видов систем контроля — прямого либо косвенного замера параметра.

Устройства косвенного измерения по своей конструкции более простые. Такая система представляет собой специальное программное расширение, которое взаимодействует с управляющим блоком тормозной системы. В таких вариантах принцип функционирования основывается на том, что у спущенной резины площадь соприкосновения с дорожным покрытием больше. А это значит, что такой радиус проходит за один оборот колеса меньшее расстояние по сравнению с нормально накачанной резиной.

Система контроля уровня давления в шинах

Тормозная система оборудуется специальными дополнительными датчиками, предназначенными для контроля вращения автомобильных колес. Благодаря этим датчикам блок управления получает информация об отрезках пути, которые каждая резина проходит за один оборот. Соответственно, в итоге блок правления системой ABS начинает сравнивать полученные показатели с этих регуляторов с оптимальными параметрами. Если система фиксирует расхождение параметров, то на контрольном щитке должен появиться соответствующий световой индикатор.

Также дополнительно может сработать звуковой сигнал, если система оснащена такой функцией — таким образом водитель будет оповещен о проблеме. Что касается систем прямого замера параметра, но в них принцип работы несколько отличается от вышеописанных устройств.

Такие приборы функционируют с применением радиосигнала, обычно устройства этого типа состоят из следующих компонентов:

Регулятора основного параметра. Это устройство монтируется вместо колпачка ниппеля. В зависимости от производителя системы, такой датчик может быть дополнительно оборудован температурным регулятором.
Специальных передатчиков, которые оборудованы приемными компонентами. Эти датчики осуществляют передачу сигнала.
БУК. Также система имеет еще один немаловажный компонент — блок управления контролем.
Приемной системы. Помимо этого, устройство дополняется приемной системой. Этот компонент необходим для того, чтобы в цифровом виде отображать результаты замеров на контрольном щитке приборов. В зависимости от производителя, система может быть оснащена световым индикатором, устанавливающимся в панель приборов или специальным брелком. Если есть брелок, то показания об уровне давления будут выводиться на дисплей брелка (автор видео — КИТАЙCHINA).

Перейдем к принципу работы. Регуляторы, которые монтируются на ниппель, осуществляют передачу импульса специальным передатчикам, которые, как правило, монтируются в колесные арки. Далее, передатчики производят передачу сигнала на блок управления. Последнее устройство, получая импульс, осуществляет анализ данных, полученных ото всех колес и сравнивает ее со стандартными параметрами.

Если система дополнительно оборудуется температурными регуляторами, то система автоматически анализирует этот показатель и делает на него поправку. Данная поправка учитывается при анализе результатов блоком управления, который принимает решение о том, сигнализировать ли водителю о проблеме. Затем обработанные данные попадают в приемную систему и водитель в любом случае получает результат о состоянии давления.

Особенности эксплуатации датчиков давления

Если с косвенной системой измерения давления все предельно понятно, то вот датчики давления требуют отдельного внимания.

Прежде всего стоит обратить внимание на то, как он работает и как устроен. В любом датчике давления есть маленькое отверстие (смотри фото ниже)

Простой человек скажет «дырочка и дырочка, что тут такого», а просвещенный, который читает эту статью, будет знать, что через это отверстие и происходит измерение давления. Внутри датчика установлена металлическая пластина. По степени давления воздуха в шине на эту пластину датчик и определяет давление. Попадание влаги или соринок в это отверстие может сказаться на работоспособности датчика. Бывают случаи, когда во время обильного смазывания шины и диска монтажной пастой, она попадает в это отверстие и датчик начинает капризничать. Поэтому это стоит учитывать

В любом датчике давления есть маленькое отверстие (смотри фото ниже). Простой человек скажет «дырочка и дырочка, что тут такого», а просвещенный, который читает эту статью, будет знать, что через это отверстие и происходит измерение давления. Внутри датчика установлена металлическая пластина. По степени давления воздуха в шине на эту пластину датчик и определяет давление. Попадание влаги или соринок в это отверстие может сказаться на работоспособности датчика. Бывают случаи, когда во время обильного смазывания шины и диска монтажной пастой, она попадает в это отверстие и датчик начинает капризничать. Поэтому это стоит учитывать.

Также датчик могут убить герметики по ремонту проколов, которые закачивают в шину через вентиль. Но это очевидно, так что подробно останавливаться на этом нет смысла.

Стоит понимать, что при поломке датчика, а это встречается очень часто, его стараются реанимировать, прикрутив к диску скотчем. Попытка, конечно, не лишена смысла, но стоит иметь ввиду два важных момента.

Во-первых, скотч как раз может перекрыть жизненно важное отверстие, после чего мониторинг давления будет затруднен. Во-вторых, сам клапан или вентиль часто является антенной передачи данных и без него мониторинг чаще всего невозможен

Во-вторых, сам клапан или вентиль часто является антенной передачи данных и без него мониторинг чаще всего невозможен.

Почему давление нужно контролировать?

Наибольший пик нагрузок на колеса приходится во время движения. Кроме силы трения резины о дорожное полотно, которое приводит к нагреву покрышек, на них воздействует вес самого автомобиля. Если камеры недостаточно накачены, то это влияет на:

управляемость машины. В купе со скоростью и качеством дороги этот коэффициент повышается, транспортное средство превращается источник повышенной опасности.
расход горючего. Поскольку уменьшается радиус колеса, то оно вынуждено делать больше оборотов, соответственно, двигателю нужно потратить больше энергии, чтобы преодолеть один и тот же путь.
расстояние тормозного пути. Соприкосновение поверхностей покрышек и полотна минимально, для остановки нужно преодолеть большую дистанцию.
защиту дисков. Любая яма и кочка неминуемо приведет к деформации обода.
эксплуатационный срок шин. Из-за трения, перегрева и силы тяжести появляются трещины, быстро изнашиваются протекторы. Такие покрышки потребуют замены уже через сезон.

Колеса намеренно приспускают на песчаной местности, так как с увеличением площади соприкосновения повышается проходимость. Однако излишек давления тоже неблагоприятно сказывается на вождении. В таких ситуациях водители сталкиваются с:

порчей шин. Кроме внутреннего напряжения на них приходится еще давление сверху. Многие умудряются еще перегружать своего «железного коня», не только забив багажник под завязку и прицепив прицеп, но и посадив в салон максимальное количество человек. При наезде на кочку или в яму камеры могут взрываться.
увеличением тормозной дистанции, так как уменьшается площадь соприкосновения.
дискомфортом во время поездки. Это особенно актуально для автомобилей с жесткой подвеской. Даже на малых скоростях пассажиры в салоне подпрыгивают от любой неровности.

Опытные автолюбители знают, что неверно накаченные колеса быстрее изнашиваются. Поэтому всегда нужно проводить мониторинг, дабы обезопасить себя от аварий.

4 место — Deelife TPMS M3: Характеристики и цена

Deelife TPMS M3

Рабочая Температура	-20 ℃ ~ + 80 ℃ (монитор) -40 ℃ ~ + 125℃ (внутренний датчик) -40 ℃ ~ + 120 ℃ (внешний датчик)
Точность давления	± 0,1 бар/± 1,5 фунтов на дюйм
Точность температуры	± 3 ℃
Зарядка от солнечной энергии	20% эффективность преобразования
Срок службы батареи	800 мА-ч(Монитор)> 5 лет
Цена	3200 рублей

Deelife TPMS M3: Преимущества и недостатки

+ Высокий диапазон измерения давления в шинах;

+ Вся необходимая информация показывается на экране;

+ Наличие сменного АКБ;

+ Активная влагозащита;

+ Высокое качество изделия;

+ Заманчивое соотношение цены и качества;

— Мелкие недоработки;

Особенности электронных цифровых приборов

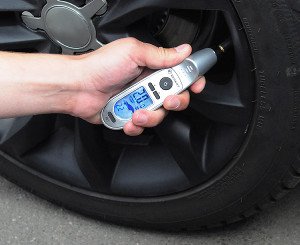

Цифровые манометры выпускаются различных модификаций. Размеры всех устройств достаточно небольшие, позволяющие поместить их в карман или бардачок. Есть совсем компактные, как, например, брелок-измеритель давления в шинах. Цифровые манометры также, как и аналоговые, классифицируются по точности измерения. Все эти приборы питаются от встроенной сменной батареи, для замены которой большинство устройств придется вскрывать, откручивая крепления. Цифровые манометры бывают с подсветкой жидкокристаллического экрана и без подсветки (что не очень удобно в темное время суток). Встречаются некоторые типы приборов, среди которых попадаются экземпляры с утопленным носиком – таким манометром измерять давление невозможно.

Ряд моделей цифровых приборов могут быть оснащены дополнительными функциями:

отображение результата измерения в других (кроме атм) единицах – при каждом нажатии на торцевую часть устройства результат переводится в килопаскали, бары либо psi;
наличие измерителя для замера глубины протектора колесных шин с выводом результата на тот же экран;
наличие фонарика для подсветки места, которое прикладывают к ниппелю.

Цифровые приборы нуждаются в периодической проверке уровня заряда батарейки. Электронные манометры часто могут изменять показания результата измерения сразу после отсоединения их от ниппеля – как правило, из-за перекалибровки; наиболее точным является окончательный результат.

Что это и как работает

Дословно TPMS можно перевести как система мониторинга давления в шинах. Это полностью раскрывает суть и функции этого датчика.

Военные и грузовые системы контроля ставили перед собой задачу максимально продлить работу техники в тяжёлых условиях. К ним можно отнести резкие температурные перепады, повышенные и экстремально низкие температуры, плохие дороги и пр.

Постепенно специалисты начали думать над возможностью использования системы контроля на обычных гражданских автомобилях. Вскоре появились первые автомобили с TPMS. Изначально датчики ставили только на дорогие автомобили в качестве дополнительной комплектации, дополняя системы слежения за слепыми зонами и автоматического торможения. Сейчас же датчики встречаются и на довольно бюджетных машинах.

Многих справедливо интересует, как же работает в машине TPMS и на чём основан её принцип работы. Когда в шинах меняется количество воздуха, также может меняться длина окружности покрышки, то есть ската. От этого потенциально увеличивается скорость, с которой вращается колесо. За этим процессом следит индикатор TPMS. Если параметры превышают установленную норму, поступает сигнал, включается специальная лампа, и водитель предупреждается о возможных неисправностях.

Уже сейчас существуют аналоги этой системы, предназначенные для работы совместно с Андроид-устройствами. Вся информация с датчиков поступает на смартфон или планшет пользователя.

По факту TPMS можно назвать достаточно простой электронной системой, которая работает по беспроводной технологии. Она следит за давлением в шинах и предупреждает автомобилиста, если происходит отклонение от нормы. Это альтернатива старым дедовским методам проверки, которая отличается повышенной точностью.

Если возникают какие-то серьёзные повреждения шин, об этом легко узнать безо всяких датчиков и систем контроля. Но вот уследить за постепенным спуском и небольшим дефектом колеса крайне сложно. Ощутить физически такие изменения тяжело. А если добавить к этому качество дорожного покрытия, то длительное время и вовсе всё будет казаться нормой.

Продолжая поездку на автомобиле со спускающим колесом, есть риск столкнуться с деформацией покрышки, а также с дальнейшим срывом резины с диска. А это уже прямая угроза для дорожно-транспортного происшествия. Если заглянуть в статистику аварий, то можно увидеть, насколько большой процент ДТП случается именно по причине внезапно лопнувшего колеса или слетевшей резины.

Понимая, что такое TPMS в современном автомобиле, возникает вопрос относительно целесообразности установки этого автомобильного шинного контроллера. Кто-то считает устройство бесполезным, и предпочитает ходить вокруг машины с манометром, проверяя давление в каждом колесе своими руками. Другие же называют датчик удобной и эффективной разработкой. Тут каждый сам делает для себя выводы.

Но не просто так система TPMS стала обязательной для каждого автомобиля, который выпускается в США и Европе.

Прямое измерение давления в шинах

TPMS система контроля давления в шинах основана именно на таком подходе — непосредственном инструментальном контроле требуемого параметра. Устройство подобных изделий однотипно, их комплектность обычно следующая:

датчик давления воздуха в шинах TPMS;
блок электроники;
устройство беспроводной передачи и приема данных;
монитор, отображающий результаты измерения давления в шинах.

Конструктивно подобные системы бывают внутренними и внешними.
