Ваз 2107 карбюратор: регулировка и настройка

Выполняем регулировку карбюратора ВАЗ 2107

Регулировка карбюратора ВАЗ 2107 является одной из наиболее популярных тем для общения среди обладателей данной марки авто, причем, как в сети, так и в простой жизни. Машин этого бренда в одно время выпускали достаточно много, и не зря им в народе за состояние надежности и оформление дизайна дали прозвище «мерседеса советского времени».

По причине их такого солидного числа автомобили, имеющие инжекторную систему впрыска топлива до теперешнего времени не могут вытеснить их с современных дорог. Вот почему вопрос регулировки карбюратора ВАЗ 2107 и иных модификаций еще в течение довольно длительного времени по-прежнему будет оставаться главной проблемой отдельных водителей.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Признаки проблем с карбюратором

Пыль, загрязнения и сторонние частицы, попадающие внутрь карбюратора с топливом и воздухом, оседают на внутренних стенках каналов, которых в конструкции узла множество, что и приводит к нарушению функционирования. Конструкция карбюратора включает в себя ряд узлов, составные элементы которых со временем изнашиваются и повреждаются, что влияет на его работоспособность.
Признаки, указывающие на неисправность карбюратора:

  • Затрудненный пуск мотора;
  • Падение динамики набора скорости;
  • Рывки, провалы при ускорении;
  • Нестабильные обороты холостого хода;
  • Самовольная остановка работы мотора;

Эти признаки дают и другие системы двигателя (та же система зажигания), но если карбюратор давно не обслуживался, то причина плохой работы мотора кроется в этом узле.

Обслуживание пускового устройства

Ещё одним обязательным этапом настройки карбюратора на ВАЗ-2107 является обслуживание пускового устройства. Этот регулируемый механизм необходим для правильной подачи топлива и заведения холодного двигателя. Как только автоматика определяет низкую рабочую температуру силового агрегата в топливно-воздушную смесь подаётся большое количество бензина, что позволяет обеспечить уверенный пуск мотора с последующим удержанием нужных оборотов.

Стандартный показатель частоты пускового устройства составляет полторы тысячи оборотов в минуту, что равняется холостому режиму двигателя. При больших или меньших показателях могут появиться проблемы в работе силового агрегата. Машина плохо заводится, существенно увеличивается расход топлива, все технические жидкости долго выходят на свою оптимальную температуру.

Будет также интересно: Самостоятельная компьютерная диагностика автомобиля

Принцип работы пускового устройства следующий:

  1. Тросик прикреплён к трехплечему рычагу, который он взводит, поворачиваясь против часовой стрелки.
  2. Одновременно с тросиком двигается телескопическая тяга, которая открывает и закрывает заслонку воздушного канала.
  3. Другое плечо рычага опирается на ось заслонки дросселя, отвечая за подачу в камеру топлива.
  4. При закрытой воздушной заслонке дроссельная камера приоткрывается, обеспечивая получение насыщенной топливно-воздушной смеси.

Если по каким-либо причинам пусковое устройство не отрегулировано, появляются проблемы с оборотами, которые холодная машина не может стабильно держать. В камеру сгорания подаётся не обогащенная смесь, в результате чего двигатель глохнет, проработав лишь несколько секунд.

Для регулировки пускового устройства потребуется демонтировать карбюратор, для чего его скручивают с фиксирующих шпилек. Рычаг, управляющий заслонкой воздушного потока, поворачивается, полностью закрывая отверстие. С помощью щупа измеряют зазор между краем дросселя и канальной стенкой. Он должен составлять 0,85−0,9 миллиметра. Для такой проверки лучше всего использовать специальный мерный щуп. Регулировать зазоры можно, подгибая тягу у рычага дроссельной заслонки.

Также необходимо измерить и отрегулировать расстояние между стенкой и заслонкой. Для регулировки зазора у пускового устройства, оттягивают шток, создавая условия разряженного воздуха. Механизм потянет за собой тяги прорези, что позволит получить доступ к щели между заслонкой и стенкой. Величина зазора должна составлять 5−5,4 миллиметра. Чтобы отрегулировать этот диапазон потребуется крутить специальный винт, расположенный в нижней части карбюратора прямо под клапаном.

Дальнейшая разборка системы впрыска

Этой же плоской отверткой аккуратно поддеваете и вытаскиваете все трубки, которые находятся под жиклерами для воздуха. С их помощью производится настройка холостого хода карбюратора ВАЗ-2107. Винт, расположенный на ускорительном насосе, также необходимо отвернуть при помощи плоской отвертки и вытянуть наружу

Обратите внимание, что под этим клапаном находится кольцо для уплотнения. Аккуратно его необходимо снять

Если повредите, то нужно установить новый. При помощи плоскогубцев извлеките все диффузоры в обеих камерах.

Иногда случается, что вытянуть их не получается. Если столкнулись с такой трудностью, то потребуется аккуратно, используя проставку из мягкого материала, подбить их с другой стороны. После извлечения винта ускорительного насоса необходимо избавиться от жиклёров во вторичной камере. Аккуратно раскладываете по поверхности стола все элементы. С другой стороны необходимо вывернуть и извлечь жиклёр, который нужен для работы двигателя на холостом ходу.

Почему холостой ход неустойчив – ваз 2107 карбюратор?

В зависимости от причин, холостой ход может быть нестабильным или отсутствовать совсем. Обе неисправности характерны для любого карбюратора, устанавливаемого на ваз 2107.

Чтобы произвести правильную регулировку этого режима, необходимо знать о причинах, которые могут быть следующими:

  1. Недостаточный или избыточный уровень в поплавковой камере. Поплавковая камера необходима для того, чтобы отрегулировать давление между топливной системой и диффузором и поддерживает постоянный уровень топлива, готовый к распылению. При недостаточном уровне, камера не успевает подавать бензин в камеру, а при избыточном – переливает так, что топливо не успевает сгорать.
  2. Загрязнение карбюратора. Может коснуться как его канальцев, так и отдельных элементов: сетчатых фильтрующих деталей, а также клапанов и различных жиклеров.
  3. Карбюратор ДААЗ 2107 — 1107010 может подвести датчик холостого хода или это неисправность ЭПХХ. Встречается довольно часто. Клапан может быть установлен неправильно, в результате чего, затруднен его ход.
  4. Лишний подсос воздуха. Проявляется в виде не герметичности соединений деталей карбюратора или имеется пробой в прокладке коллектора.
  5. Высокая степень загрязнения воздушного фильтра.
  6. Неисправность трамблера – обгоревшие контакты.
  7. Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

На каждую причину находится свое решение проблемы. Поэтому рассмотрим более сложные неисправности и узнаем, почему холостой ход может отсутствовать совсем.

Дефектовка узлов

Произведите замер расстояния, используя заранее подготовленный кусок картона. Зазор должен находиться в диапазоне от пяти до пяти с половиной миллиметров. В том случае, если он больше или меньше, проведите регулировку. При помощи плоской отвертки необходимо вывернуть пробку на регулировочном болте, который находится на пусковом устройстве. При помощи отвертки необходимо вращать этот регулировочный винт, чтобы выставить требуемый зазор

Обратите внимание, что ширина плоской отвертки должна быть максимум 3,5 миллиметра. Но на этом настройка карбюратора ВАЗ-2107 не закончена

Затем производится регулировка зазора заслонки в первой камере. Чтобы провести эту работу, вам потребуется полностью снимать карбюратор. Рычаг, на котором находится три плеча, необходимо провернуть против часовой стрелки, пока он не упрется. В этом положении необходимо при помощи ранее подготовленной проволоки измерить зазор. От стенки камеры и до края заслонки должно быть не более 0,8 миллиметра.

Чтобы произвести регулировку в том случае, если она необходима, потребуется переставить тягу привода дроссельной и воздушной заслонки. Также можно немного подогнуть тягу. Все работы, которые необходимо выполнять с пусковым устройством, завершены. Произведите монтаж системы питания в обратной последовательности. После проверьте работу системы питания. Но учтите, что должна быть выполнена настройка зажигания ВАЗ-2107. Карбюратор будет идеально функционировать, но если выставлен неверно момент зажигания, вы не получите эффективной работы мотора.

Чистка устройства

Налейте в емкость ацетон и погрузите в него весь корпус. Это позволит избавиться от нагара внутри карбюратора. Конечно, потребуется выдержать корпус в ацетоне некоторое время

Обратите внимание, что очистку жиклёров нельзя проводить металлическими предметами, так как это может повредить внутренней поверхности каналов. Все это необходимо выполнять до того, как делается настройка клапанов ВАЗ-2107

Карбюратор полностью чистится. Таким образом, вы добиваетесь от него наилучшей работы.

Все жиклёры промываете ацетоном и дополнительно продуваете воздухом. Стоит заметить, что все каналы внутри карбюратора необходимо также продувать сжатым воздухом. А теперь более подробно о том, как производятся снятие и ремонт элементов карбюратора.

Назначение карбюратора

Основное назначение карбюратора — это смешивание в нужных пропорциях воздуха и топлива, с дозированием подачи смеси бензина на холостом ходу и при движении под нагрузкой, во время холодного пуска и горячем моторе. В последующем такие агрегаты были модернизированы, а в девяностых годах прошлого века практически полностью вытеснены инжектором с мощными форсунками. Конструктивно карбюратор на ВАЗ-2107 состоит из следующих элементов:

  • топливного фильтра для тонкой очистки;
  • трубки эконостата;
  • заслонки и мембраны пускового устройства;
  • штуцера и поплавка для подключения к бензиновой магистрали;
  • игольчатого клапана.

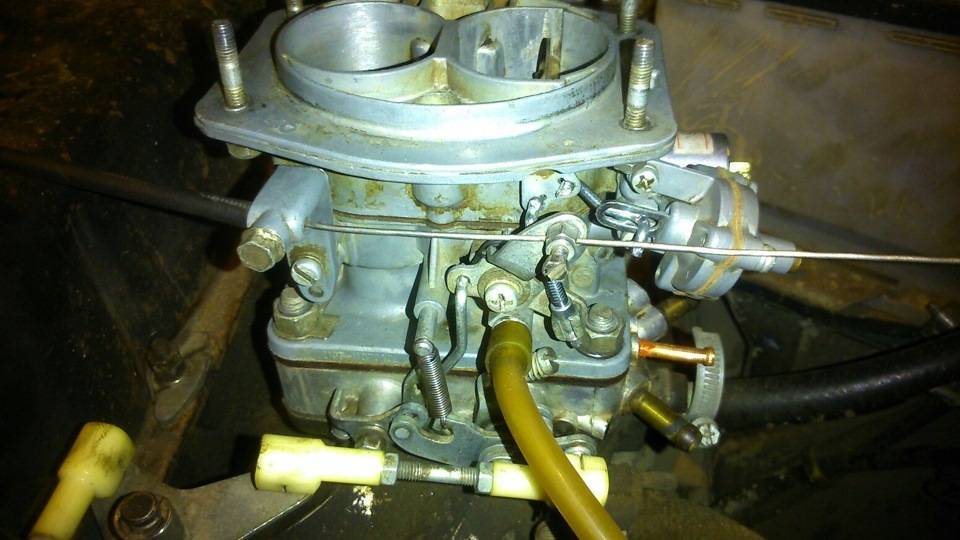

На ВАЗ 2107 используется двухкамерный карбюратор, расположенный слева от двигателя. Сверху установлен круглый короб фильтра, от которого идёт прямой забор воздуха в силовой агрегат. В зависимости от модификации автомобиля использовался итальянский карбюратор Weber, а в последующем на машины стала устанавливаться его точная копия, которая получила название Озон. Она отличалась надежностью, простотой эксплуатации и легкостью регулировки.

Определить тип установленного на ВАЗ 2107 карбюратора не составит труда. Если на автомобиле имеется вакуум-корректорное зажигание, то это означает, что машина получила последний тип силового агрегата, в котором используется игольчатый клапан. Наличие на семёрке стандартного шестёрочного движка говорит о старой модификации с расположенными снизу регуляторами оборотов и обогащения смеси. Такому агрегату часто требуется установка обраток для правильной и стабильной работы мотора. Регулировка карбюратора дааз 2107 и Weber выполняется по стандартной технологии, различия состоят лишь в форме клапана и поплавочной камеры.

Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон

При неправильно отрегулированном уровне топлива в поплавковой камере карбюратора вполне вероятно, что двигатель автомобиля может не запуститься вовсе (как холодный так и горячий), или будет пускаться и глохнуть, возможно ухудшение мощности и приемистости, появится нестабильная работа на всех режимах. От правильности проведения этой регулировки зависит правильность всей работы карбюратора .

Цель регулировки — установка в поплавковой камере карбюратора 2105, 2107 Озон требуемого уровня топлива, путем выставления двух необходимых зазоров между поплавком и плоскостью верхней части (крышки) карбюратора, обеспечивающего его нормальную работу на всех режимах.

Необходимые для регулировки инструменты

— круглый щуп или сверло диаметром 6,5 мм

— шаблон (полоска) из металла или пластика шириной 15 мм

Подготовительные работы

Перед проведением регулировки проверьте параллельность боковых поверхностей поплавка относительно оттиска стенок поплавковой камеры на картонной прокладке. Этим мы предотвратим возможное задевание поплавка за стенки поплавковой камеры.

проверка параллельности боковых поверхностей поплавка относительно оттиска на картонной прокладке крышки карбюратора 2105, 2107 Озон

Помимо этого желательно перед проведением регулировки проверить исправность игольчатого клапана, так как при неисправном клапане регулировка уровня топлива теряет всякий смысл.

Регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

1. Снимите крышку карбюратора.

На изображении приблизительный уровень топлива, который вы должны увидеть, сняв крышку карбюратора. Линия проходит посередине наклонной плоскости поплавковой камеры.

приблизительный уровень топлива в поплавковой камере карбюраторов 2105, 2107 Озон

2. Поставьте ее вертикально, штуцером подачи топлива вверх.

Поплавок должен висеть, едва касаясь своим язычком подпружиненного шарика в верхней части иглы, но не утапливать его. Сам язычок должен быть перпендикулярен оси игольчатого клапана. Если это не так подогните его плоскогубцами

Эту операцию нужно проводить очень осторожно, так как на нем не должно остаться зазубрин и вмятин

3. Измеряем расстояние от прокладки крышки карбюратора до поплавка. Оно должно составлять 6 -7 мм. При этом прокладка должна быть плотно прижата к корпусу крышки карбюратора. Измерение удобнее всего производить сверлом диаметром 6.5 мм.

Если измеряемое расстояние не соответствует требуемому добейтесь его нужного значения подгибанием кронштейна поплавка. Чтобы поплавок не стучал по дну поплавковой камеры необходимо провести еще одну регулировку.

1. Опять ставим снятую крышку карбюратора в вертикальное положение. 2. Рукой отводим поплавок в крайнее дальнее положение. 3. Замеряем расстояние между отведенным поплавком и прокладкой крышки.

Оно должно составлять 15 мм , что соответствует ходу поплавка 8 — 9 мм. Если оно не соответствует этому размеру, то необходимо подогнуть или отогнуть упор (язычок), находящийся на кронштейне поплавка, который упирается в корпус игольчатого клапана и ограничивает ход поплавка.

измерение полного хода поплавка

Измерение можно проводить заранее заготовленной полоской металла или пластика шириной 15 мм.

После проведения регулировки уровня топлива крышку карбюратора устанавливаем обратно. Возможно возникнет необходимость в проведении регулировки оборотов холостого хода.

Еще пять статей на сайте по регулировке карбюратора 2105, 2107 Озон

Нюансы процесса регулировки карбюратора ВАЗ-2105

Специалисты сразу предупреждают неопытных автолюбителей: если вы не знаете, где находится карбюратор в автомобиле и из чего он состоит, то регулировку даже не следует начинать. Можно неправильным изменением параметров топливной системы вывести из строя все транспортное средство. Лучше всего эту процедуру доверить квалифицированным автомеханикам со станции техобслуживания.

Итак, чтобы приступить к регулировке карбюратора определенной модели транспортного средства, нужно изучить его устройство. Так, карбюратор ВАЗ-2105 содержит в себе несколько важных систем:

  • дозирующая;
  • запускающая и прогревающая двигатель;
  • поддерживающая оптимальный уровень топливной жидкости;
  • запускающая холостой ход;
  • система эконостата;
  • ускорительный насос.

Стандартно регулировке подлежат три из всех перечисленных систем:

  1. Запуска и прогревания ДВС (настраивается пусковое устройство).
  2. Поддерживания уровня топливной жидкости (регулируется поплавковый механизм).
  3. Холостого хода (выполняется калибровка оборотов с помощью определенного винта).

Карбюратор для ВАЗ 2105 – общие сведения

На многих моделях, выпускаемых на Волжском автомобильном заводе, установлены карбюраторные системы. В модели 2105 также используется данный вид.

Вот почему во все времена существования ВАЗ 2105 владельцев интересовал вопрос о том, как отрегулировать эту неотъемлемую часть – карбюратор, чье состояние сказывается на работе всего ТС.

Состоит карбюратор из трех основных частей, не считая огромного количества небольших деталей. Рассмотрим эти три основные элемента для лучшего понимания устройства механизма.

  • Верхняя часть – это крышка механизма и штуцеры, через которые подается топливо;
  • Средняя часть – основная. Состоит из корпуса, в котором размещены две камеры для правильного и быстрого прохождения процессов подачи топливной смеси к цилиндрам;
  • Нижняя часть образуется из поплавковой камеры и дроссельных заслонок.

Как уже было сказано, во всем механизме много различных мелких деталей типа прокладок, резинок и жиклеров, выход из строя которых может привести к серьезным проблемам. Чтобы работа двигателя была бесперебойной, нужно всегда следить за их состоянием, насколько это возможно.

Карбюраторы для модели авто

На данную модель автомобиля устанавливаются разные поколения карбюраторов, которые дорабатывались с течением времени. Ниже представлен список основных модификаций:

  • ДААЗ (Дмитровоградский автоагрегатный завод) производил механизмы, отличавшиеся улучшенными скоростными характеристиками, в то же время повышался расход топлива;
  • «Озон» – это новая версия ДААЗа, основным минусом которого являлись проблемы с клапанами, которые от любого загрязнения вызывали неполадки в работе;
  • «Солекс». Главный плюс – экономичный расход топлива. Но вместе с экономичностью появляется требовательность к хорошему качеству заливаемого бензина.

Как видно, карбюратор на ВАЗ 2105 прошел через целую эволюцию, при этом приобретая как плюсы, так и минусы. Конечно, инженеры пытались доработать механизм, но идеальный агрегат создать так и не удалось.

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

  • наружная мойка и чистка деталей карбюратора;
  • осмотр элементов агрегата на предмет возможного повреждения;
  • очистка сетчатого фильтра;
  • промывание поплавковой камеры;
  • очищение воздушных жиклеров;
  • крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

  1. совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
  2. после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как регулировать систему пуска?

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Регулировка поплавковой системы

После того как вы сняли карбюратор, лучше всего сначала отрегулировать поплавковую систему.

Если поплавок правильно отрегулирован, то его ход будет в диапазоне 6,5 мм с одной стороны, и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете использовать проверяющий шаблон, установив камеру вертикально. Так поплавок будет немного соприкасаться с шариком клапана, но не будет оказывать давление на него.

Регулировка уровня топлива

Если вы заметили, что у вас ход не соответствует 6,5 мм, то вам следует немного согнуть язычок игольчатого клапана, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за пропуск топлива в камеру. Когда в камере хватает бензина, поплавок поднимается, уменьшая поступление бензина, но если вы нажмете резко на газ, откроется дроссельная заслонка, топливо начнет интенсивнее расходоваться, и поплавок опустится, открыв клапан.

После этого нужно отрегулировать ход поплавка с другой стороны. Проверьте на наличие отклонений, отведя его от крышки до упора, расстояние должно составить 14 мм. В случае несоответствия этому значению, подогните упор кронштейна крепления поплавка так, чтобы получить расстояние не больше 14 мм.

После того как вы проведете описанные выше действия, поплавок будет иметь ход порядка 8 мм.
