Как работает система автоматической парковки Park Assist

Плюсы и минусы автоматической парковки

  1. Самым главным плюсом, разумеется, является комфорт, который получает водитель машины с парковочным автопилотом;
  2. Новички пользуются возможностью учиться правильно парковаться, чувствовать габариты своего автомобиля, развивать навык маневрирования при езде реверсом;
  3. Парковочный процесс становится полностью безопасным, практически, без рисков повредить свой или соседние автомобили.

К сожалению, система не лишена недостатков:

  • Датчики слишком чувствительны к воздействию среды. Они боятся влаги, пыли, снега, льда. За ними нужно тщательно ухаживать. Но это относится к любому автодевайсу (даже для камеры заднего вида нужна защита);
  • Неровное дорожное покрытие (булыжники, ямы) может создать помехи ультразвуку сенсоров. Система будет работать некорректно. Помните, как в подобной ситуации постоянно пищит парктроник? Тут примерно тоже самое;
  • Датчики «не видят» открытые люки, дышла прицепов, тонкие столбики и стержни, жерди, узкие деревья;
  • Автомобили, оснащенные данной опций, стоят существенно дороже аналогичным, но в более простой комплектации;
  • Ремонт автоматической парковки – удовольствие не из дешевых. Тот же парктроник можно заменить самому и отделаться скромной суммой.

Как работает интеллектуальная система автоматической парковки Spas

В качестве примера работы автоматизированной системы парковки взята корейская разработка Spas, устанавливающаяся на KIA Cee’d, Sportage, Sorento и другие модели данного бренда.

Они выполняют роль интеллекта устройства, с помощью которого передаются команды поданные интеллектуальной программой.

Они в свою очередь приводят в действие основные узлы автомобиля, в результате чего он автоматически устанавливается на обозначенное ранее место.

Другими, более простыми словами, можно описать работу системы следующим образом:

  1. Сигнал о необходимой помощи в парковке, система получает от водителя, нажавшего рычажок или кнопку, расположенную на приборке или мультируле.
  2. После нажатия в блок подаётся электроимпульс, который распределяется по всем элементам системы.
  3. Датчики, принцип работы которых аналогичен, использующимся в парктрониках, считывают ситуацию вокруг автомобиля с применением ультразвуковых сигналов. Единственное отличие заключается в том, что «умная» система распространяет свои лучи в диапазоне 4,5 м. вокруг машины.
  4. Таким образом блок управления получает сведения о пространстве рядом с автомобилем, после чего запускает автопилот к которому относятся основные узлы машины: автоматическая коробка переключения передач, двигатель, система курсовой устойчивости, дроссельная заслонка, клапаны тормозной системы, электро или гидро усилитель руля.
  5. Она в свою очередь выполняет манёвр парковки, показывая свои действия на электронном дисплее, установленном перед водителем, который может следить за ситуацией.

Таким образом, принцип работы интеллектуального автоматического парковщика можно разделить на 2 этапа:

  1. Выбор подходящего места для стоянки.
  2. Выполнение манёвра.

Этап № 1

Как рассказывалось чуть выше, сразу после запроса водителем помощи автоматики, приходят в действие датчики, расположенные с боков машины (в Park Assist есть 2 ультразвуковых элемента, сканирующих окружающее пространство в поиске свободного места.

Машина в этом случае движется со скоростью не более 40км/ч при параллельном паркинге, в случае перпендикулярного – 20 км/ч.

Про разметку автостоянок расскажет статья: Разметка парковки. Про блок опускания зеркал при парковке автомобиля читайте здесь.

Собранная информация передаётся в блок, который обрабатывает их и в случае обнаружения подходящего места оповещает водителя звуковым сигналом.

Таким образом система предупреждает его о том, что пришло время приступать к следующим действиям.

Интересно! В зависимости от марки автомобиля и внутренних настроек блока, разные машины могут оценивать ситуацию по своему.

Например для «Опеля» нужно место которое длиннее его кузова на 1 м, «Фольксваген» вполне воспринимает участок, превышающий его размер всего на 80 см.

Этап № 2

Дальнейшее развитие событий зависит от решения водителя:

  • он может сам поставить машину в выбранное системой место. При самостоятельных действиях, на экран выводятся подробные подсказки: текстовые или в виде изображения. Автоматизированный Park Assist показывает какой нужно сделать поворот рулевой колонки, направление движения, момент остановки;
  • переключиться на автоматику — самостоятельная установка транспортного средства, выполняющаяся «умной» системой. В этом случае она совершает действия направленные на то, для чего и предназначена. Процедура полностью контролируется за счёт сведений, передаваемых на блок с помощью ультразвуковых датчиков и является полностью безопасной.

Этапы работы системы park assist

Автоматическая парковка автомобиля делится на два этапа:

1) Поиск места

Аналитика окружающего пространства является немаловажным фактором в работе, потому что маневры движения могут производиться и без участия водителя. Он удобно устраивается на водительском месте, в то время как система определяет место для маневра путем просвечивания окружающего пространства ультразвуковыми датчиками. Эти датчики используются для продольной парковки (до 40 км/ч) и поперечной (до 20 км/ч). При этом этап продольной и поперечной парковки избирается поочередно: то есть датчики считали поперечное и продольное положение, система дала добро и произошло смещение на определенное расстояние, затем снова происходит считывание и так далее.

2) Непосредственно парковка

Затем автоматическая парковка выбирает именно то доступное место, которое на 0,8 метра длиннее кузова автомобиля. Показатель в тексте указан усредненный и каждый производитель выбирает его на свое усмотрение. И автомобиль предоставляет водителю шанс или самостоятельно ставить транспортное средство на выбранное системой место, или возложить все на электронику.


ассистент парковки skoda

Система автоматической парковки

Система автоматической парковки (другое наименование — интеллектуальная система помощи при парковке, обиходное название – парковочный автопилот) относится к активным парковочным системам, т.к. обеспечивает парковку автомобиля в автоматическом или автоматизированном (автоматически выполняются отдельные функции) режиме.

Различные системы автоматической парковки помогают при выполнении параллельной парковки, перпендикулярной парковки. Больше распространены системы с параллельной парковкой. Автоматическая парковка осуществляется за счет согласованного управления углом поворота рулевого колеса и скорости движения автомобиля.

Известными интеллектуальными системами помощи при парковке являются:

  • Park Assist на автомобилях Volkswagen;
  • Park Assist Vision на автомобилях Volkswagen;
  • Intelligent Parking Assist System на автомобилях Toyota, Lexus;
  • Remote Park Assist System на автомобилях BMW;
  • Active Park Assist на автомобилях Mercedes-Benz, Ford;
  • Advanced Park Assist на автомобилях Opel.

Конструкция системы автоматической парковки включает ультразвуковые датчики, выключатель, электронный блок управления, а также исполнительные устройства систем автомобиля.

В интеллектуальной системе помощи при парковке используются ультразвуковые датчики, аналогичные пассивной парковочной системе, но имеющие большую дальность действия (до 4,5 м). Количество датчиков в зависимости от разновидности системы различается. Например в системе Park Assist последнего поколения устанавливается 12 ультразвуковых датчиков: 4 – впереди, 4 сзади и 4 по бокам автомобиля.

Включение системы осуществляется принудительно при необходимости осуществить парковку. Для этого на панели приборов (рулевом колесе) имеется специальный выключатель.

Электронный блок управления принимает сигналы от ультразвуковых датчиков и преобразует их в управляющие воздействия на исполнительные устройства, в качестве которых выступают другие системы автомобиля: курсовой устойчивости, управления двигателем, электроусилитель рулевого управления, автоматическая коробка передач. Взаимодействие с указанными системами осуществляется через соответствующие электронные блоки управления.

Необходимая для автоматической парковки информация выводится на информационный дисплей и используется водителем в процессе парковки.

Работа системы автоматической парковки

Работу системы автоматической парковки условно можно разделить на два этапа: поиск подходящего места на парковке и собственно выполнение парковки.

Поиск подходящего места на парковке производится с помощью ультразвуковых датчиков. Например, в конструкции системы Park Assist для этой цели предусмотрено четыре боковых ультразвуковых датчика — по два с каждой стороны автомобиля. При движении автомобиля вдоль ряда припаркованных машин с определенной скоростью (до 40 км/ч при параллельной парковке и до 20 км/ч при поперечной парковке) датчики фиксируют расстояние между ними, а в системе Park Assist Vision – и их положение относительно транспортного средства (параллельно или перпендикулярно).

Сигналы датчиков обрабатываются электронным блоком управления. Если расстояние для парковки достаточное, система подает сигнал водителю — выводит на информационный дисплей автомобиля соответствующую информацию. В системе Park Assist за достаточное для парковки расстояние принимается расстояние, превышающее длину автомобиля на 0,8 м, в системе Advanced Park Assist – на 1 м.

Парковка транспортного средства может осуществляться двумя способами – непосредственно водителем с помощью предлагаемых системой инструкций или автоматически без участия водителя.

Визуальные и тестовые инструкции водителю выводятся на информационный дисплей. Они касаются рекомендаций по повороту рулевого колеса на определенный угол и направлению движения. Такой способ автоматизированной парковки используется в системе Advanced Park Assist.

Автоматическая парковка производится путем упорядоченного воздействия на исполнительные механизмы систем автомобиля:

  • электродвигатель электрического усилителя рулевого управления;
  • насос обратной подачи и клапаны тормозных механизмов системы курсовой устойчивости;
  • электродвигатель дроссельной заслонки системы управления двигателем;
  • электромагнитные клапаны автоматической коробки передач.

С целью безопасности движения работу системы всегда можно перевести из автоматического режима в ручной режим. В последних конструкциях системы автоматическая парковка может производиться при нахождении водителя как в автомобиле, так и за его пределами – с ключа.

Принцип работы интеллектуальных систем парковки

В стандартную систему автоматической парковки входят:

  • блок управления системой парковки;
  • датчики (чаще ультразвуковые);
  • кнопки управления включением — выключением системы;
  • исполнительные устройства систем управления рулевым механизмом, АКПП и др.

Последовательность действия при использовании интеллектуального ассистента парковки:

  1. Решение об активации помощи при парковке принимает непосредственно водитель. Он нажимает специальную кнопку или рычажок, расположенный на мультируле, приборной панели, щитке, сенсорной панели.
  1. С момента активации интеллектуального режима блок управления системы подключает все узлы, датчики, задействованные в работе.
  1. Основные датчики обычно ультразвукового типа (аналогичные установленным в парктрониках). Первоначально они анализируют обстановку в ближайшем окружении автомобиля. Радиус «зрения» этих датчиков выше, чем парковочных. Обычно он составляет около 4 – 5 метров. Ультразвуковое излучение и чувствительность таких сенсоров на порядок выше.
  1. После получения информации с датчиков интеллектуальная система составляет плоскостную и объемную графическую модель расположения автомобиля относительно других объектов. Нельзя устанавливать систему автоматизированной парковки от одной модели на другой авто. Для корректной парковки в автоматическом режиме необходимо 100-процентное соответствие расположения осей, геометрических размеров кузова, мест установки датчиков, коэффициента передачи рулевого угла смещения и других многочисленных факторов.
  1. После анализа показаний всех датчиков блок управления переходит в режим «автопилот». В этом режиме задействованы многие устройства и узлы автомобиля:
  • блок управления системы курсовой устойчивости, АБС;
  • автоматическая коробка переключения передач;
  • блок управления двигателем;
  • блок управления кузовом;
  • электро- или гидроусилитель руля и др.
  1. Интеллектуальный ассистент парковки сообщает на дисплей или смартфон в режиме дистанционной парковки информацию о текущем состоянии процесса для водителя, который может предпринять экстренные меры в случае отклонения от нормального хода процесса (появления препятствий, детей, быстродвижущихся объектов и др.).

Видео — автоматическая парковка VW Golf 6 Variant:

Выполнение парковки можно разделить на два основных этапа:

  • выбор и определение места парковки;
  • автоматическое маневрирование.

Для оценки ситуации парковки на этапе определения места обычно предусмотрены датчики дальнего радиуса действия. Маневрирование при перпендикулярной парковке производится на скорости не более 20 километров в час.

Автомобиль при этом посылает сигналы от бокового датчика для поиска «дыры» на парковочной стоянке. Одновременно блок управления анализирует расстояние между объектами на стоянке, которое необходимо для безопасного маневрирования.

При параллельной парковке предельная скорость движения может достигать 40 км/ч. Системы управления автоматизированной парковкой различных марок автомобилей имеют свои особенности.

Например, Фольксваген оценивает в качестве предполагаемой «ниши», как достаточное, если оно превышает длину на 1 метр большее, чем длина кузова автомобиля. Опелевский  ассистент парковки может «втиснуть» автомобиль при параметре 80 сантиметров плюс длина кузова. С этой точки зрения для городских условий эксплуатации машины лучше приобретать Opel.

Некоторые системы автоматизированной парковки имеют режим «подсказки». В этом случае не дисплей выводятся указатели, в какую сторону следует вращать руль, в какой момент останавливаться. Такой режим часто используют неопытные водители, желающие освоить сложный маневр, чтобы затем его использовать на автомобилях, не оборудованных интеллектуальной системой.

Полностью автоматический режим часто применяют опытные водители в условиях:

  • утомления, болезненного состояния;
  • ограниченной видимости;
  • плохой погоды.

Цель изобретения

Основная задача данной опции заключается в облегчении процесса парковки для водителя. Многие города переполнены транспортными средствами. В таких условиях доверить процесс лучше автоматизированной системе.

Основные преимущества:

  • безопасное выполнение маневра, даже в условиях недостаточного опыта водителя;
  • быстрый поиск подходящего парковочного места, оптимальный выбор делает интеллектуальная система автомобиля;
  • дистанционное управление процессом с помощью пульта;
  • быстрый запуск/остановка автопарковки.

Среди недостатков новой опции можно назвать высокую цену автомобилей, обладающих данным инструментом, а также дорогой ремонт и содержание вспомогательного оборудования (пульт, датчики).

Подробнее об Active Guard, опции 5AV

Active Guard обычно входит в комплект Driving Assistant или Driving Assistant Professional, однако его можно установить отдельно от этих опций.

5AV предупреждает или экстренно тормозит автомобиль в сложных дорожных ситуациях. Система выдает визуальные и звуковые предупреждения в ситуациях, которые могут привести к столкновению с автомобилем или другим барьером, а также не допускают наезд на пешехода. Информация поступает с камеры KAFAS.

Active Guard регулирует пороговое значение тормоза для снижения тормозного пути еще до нажатия на педаль. Если этого недостаточно, система берет контроль на себя и самостоятельно тормозит автомобиль. Также система способна работать если водитель никак не реагирует на критическую ситуацию и действовать согласно вышеописанным принципам.

Каждая из этих опций и еще множество других оригинальных решений от BMW

доступны в наших установочных центрах. Обратиться к нам вы сможете по адресу, указанному в разделеКонтакты . Или заполнить небольшую форму обратной связи. После этого вам перезвонит наш менеджер и подробно проконсультирует по каждой услуге и предложит оптимальный вариант для монтажа.

Полная автоматизация: системы с автоматической кассой

3. Въездная стойка АП-ПРО 1 + выездная стойка АП-ПРО 2 + автоматическая касса АП-ПРО 3.

Эта система полностью автоматизирует процесс въезда, выезда и оплаты. Работает она в следующем порядке. Водитель подъезжает к въездной стойке, берет билет, после чего водитель заезжает на парковку.

Оплата услуг происходит через паркомат. Клиент подносит свой билет к считывателю кассы, после чего на дисплее отображается необходимая к оплате сумма. Клиент может произвести оплату купюрами или банковской картой. Если оплата производится наличными, и клиент вносит сумму больше требуемой, ему будет выдана сдача.

После оплаты касса выдает клиенту чек, с которым он отправляется на выезд.

Весь процесс оплаты сопровождается указаниями на дисплее кассы. На случай, если у клиента появится вопрос, на кассе предусмотрена кнопка голосовой связи с администратором парковки.

На выезде клиент прикладывает чек к считывателю на выездной стойке, после чего шлагбаум открывается и автомобиль покидает парковку.

Касса может быть установлена как в помещении, так и на улице. Ее местоположение определяется скорее удобством для клиентов, чем каким-либо требованием. Например, если на парковку приезжают в основном клиенты магазина, то удобно расположить кассу внутри помещения.

А если парковка уличная, то очевидно, касса должна располагаться на видном, удобном для доступа месте.

Преимущества использования

Ведущие автомобильные компании постоянно совершенствуют системы парковочных автопилотов. Park Assist после точных расчетов паркует машину на самой маленькой площади. Несколько незамысловатых движений, контроль водителя за скоростью – и авто при параллельной или поперечной парковке встает в труднодоступное место.

Системы парковочных автопилотов – безопасны и надежны в использовании. Водитель свободно контролирует работу транспортного средства. Не зря автоматическое устройство Парк Ассист называют интеллектуальным помощником. Снижение дорожно-транспортных происшествий – основное достоинство парковочного автопилота.

Все события отражаются на мониторе PLUS. Звуковые подсказки позволяют вовремя отреагировать и сориентироваться в обстановке. Автопилот самостоятельно вращает руль и точно находит свободный участок для парковки авто. Современные автомобили оснащены не только безопасными ультрасовременными системами.

Техника заботится даже тогда, когда водитель спит за рулем, но в любой момент управление берется под контроль. Поиск свободного пространства и его расчет выполняется в считанные доли секунды.

Как работает система

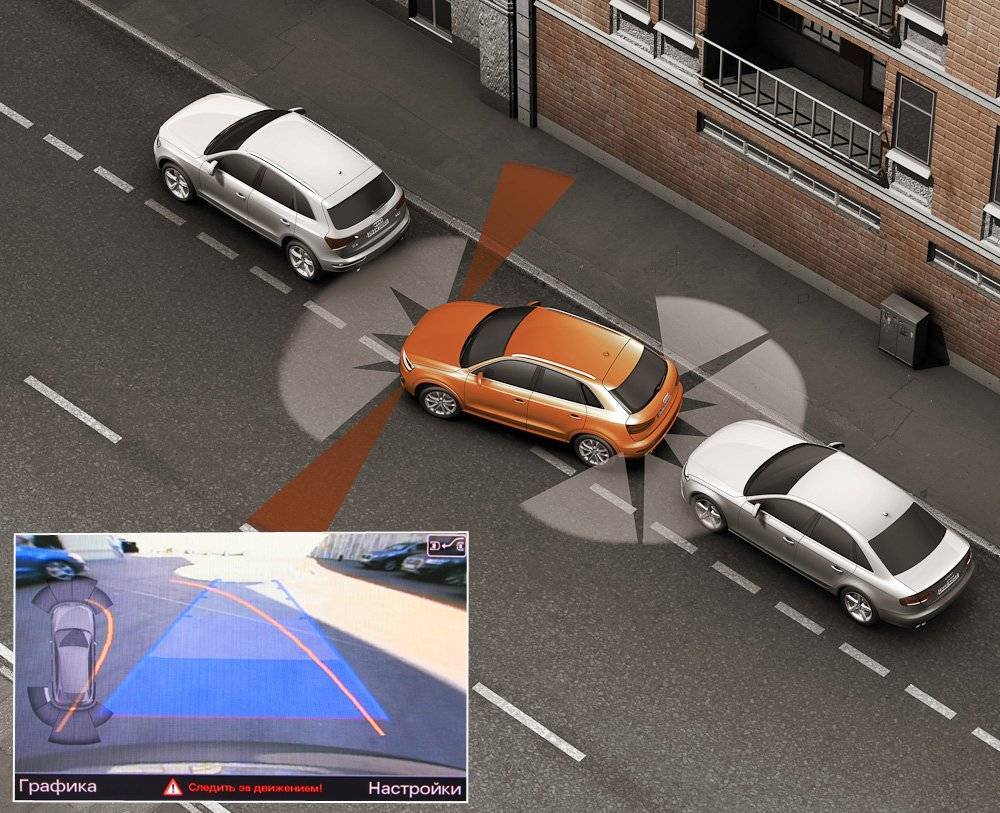

При активации системы начинается поиск подходящего места. Датчики сканируют пространство на расстоянии 4,5-5 метров. Автомобиль движется параллельно ряду других авто и как только будет обнаружено место, система оповестит об этом водителя. От скорости движения зависит качество сканирования пространства.

При параллельной парковке водитель должен выбрать сторону, с какой нужно искать подходящее пространство. Также режим парковки нужно включить за 3-4 метра до желаемого места и проехать это расстояния для сканирования. Если водитель пропустил предложенное место, то поиск начинается заново.

Параллельная парковка

Далее, начинается сам процесс парковки. В зависимости от конструкции, может быть два режима парковки:

  • автоматический;
  • полуавтоматический.

В полуавтоматическом режиме водитель регулирует скорость автомобиля педалью тормоза. Холостого хода хватит для постановки на стоянку. В процессе парковки рулевое управление и система курсовой устойчивости находится под контролем блока управления. На экране информационного дисплея появляются подсказки для водителя о необходимости остановиться или переключить передачу для движения вперед или назад. Маневрируя, используя усилитель руля, система без труда правильно и безопасно припаркует автомобиль. В конце маневра специальный сигнал оповестит об удачной операции.

Автоматический режим позволяет полностью исключить участие водителя. Будет достаточно только нажать кнопку. Система сама найдет место и выполнит все маневры. Под контролем блока управления будет усилитель руля и АКПП. Водитель даже может выйти из машины и наблюдать за процессом со стороны, запуская и отключая систему с пульта управления. Также можно в любой момент перейти в полуавтоматический режим.

Камера заднего вида

Камера заднего вида — это видеокамера, установленная в задней части автомобиля, которая передает сигнал на дисплей перед водителем. Камера не позволяет оценить расстояние до препятствия, зато она показывает «картинку».

Информация с камеры может выводиться как на дополнительный дисплей (размещенный на передней панели или на салонном зеркале заднего вида), так и на дисплей магнитолы.

Существуют различные варианты камер заднего вида:

  • Со статичными линиями разметки. На экране отображаются линии, показывающие, как поедет автомобиль при прямолинейном движении задним ходом.
  • С динамическими линиями разметки. При повороте руля автомобиля линии разметки на экране изгибаются в соответствующую сторону. Это позволяет точно определить, впишется ли автомобиль при движении в ограниченном пространстве.
  • Со встроенным омывателем. При использовании камер на хэтчбеках, универсалах и кроссоверах камера очень быстро покрывается грязью. Встроенный омыватель позволяет очистить объектив камеры, не выходя из салона автомобиля.
  • Беспроводные камеры. Отличаются только способом установки. В данном случае не нужно протягивать провод между камерой и дисплеем, картинка передается «по воздуху».

Проблемы, которые решает камера заднего вида:

  • Быстрая парковка задним ходом рядом с любыми препятствиями. Хорошая камера позволяет заметить в том числе открытые канализационные люки и вертикальные трубы.
  • Широкий угол обзора и смещение точки обзора в заднюю часть автомобиля. Камера позволяет видеть в том числе и объекты, которые в зеркала заднего вида заметить невозможно. Дело в том, что на экране отображаются в том числе объекты, расположенные сзади сбоку. Например, при выезде с перпендикулярного парковочного места можно в том числе видеть автомобили, приближающиеся слева и справа.
  • Комфортное движение задним ходом на грунтовых дорогах, а также в траве. В отличие от парктроника камера позволяет видеть препятствие. Водитель всегда может оценить обстановку и принять решение, ехать или нет. Например, мягкую траву можно примять бампером, а вот в небольшие кусты заезжать не стоит.

Недостатки, которые могут возникнуть при использовании камеры заднего вида:

  • Невозможность определения расстояния до объекта. Данную проблему можно выявить, например, при парковке задним ходом около однотонной (белой) стены. Весь экран в этом случае будет однотонным и это не позволит нормально ориентироваться.
  • Загрязнение камеры. В отличие от парктроника, камера не будет работать при загрязнении. Если конструкция не предусматривает омыватель, придется протирать камеру тряпкой.

Парковка с использованием камеры заднего вида. При наличии камеры заднего вида удобнее ставить автомобиль на стоянку передом. Выезжать задним ходом с перпендикулярного парковочного места в данном случае проще, так как камера обеспечивает широкий угол обзора.

Это особенно актуально при перпендикулярной парковке на улицах с оживленным движением. Камера заднего вида располагается в 10-20 сантиметрах от края заднего бампера. Водитель сидит в 100-150 см от края переднего бампера. При выезде с перпендикулярной парковки передом помеху можно заметить лишь после того, как перед автомобиля «высунется» на дорогу примерно на метр. При движении задним ходом камера позволяет оценить обстановку раньше.

Выбор камеры заднего вида. В отличие от парктроников, которые устанавливаются только в бампер автомобиля, камеры заднего вида имеют несколько вариантов установки:

  • Врезка в задний бампер.
  • Камера, встроенная в рамку заднего номера.
  • Установка небольшой внешней камеры на саморезах.
  • Установка в плафон освещения заднего номера.
  • Установка в ручку открывания багажника.
  • Установка в эмблему марки автомобиля.

Первые 3 варианта являются универсальными, последние 3 требуют поиска камеры, подходящей к автомобилю конкретной модели. При выборе камеры рекомендую в первую очередь посмотреть вариант установки, который предлагает автопроизводитель. Обычно именно он обеспечивает самую удобную установку и лучший обзор.

Стоимость установки оригинальной камеры на заводе начинается примерно от 10 000 рублей. Установка камеры и монитора в сервисе стоит от 7 000 рублей. При самостоятельном заказе и установке можно уложиться в 2 000 — 3 000 рублей.

Предлагаемое оборудование для автоматических парковок

  • Автоматизированные системы BoxParking. Позволяют архитекторам сэкономить полезную площадь, а автолюбителям забыть, что такое поиск свободного места на парковке. Подробнее…

  • Роторные системы BoxParking. Они еще называются карусельными. Это еще одно современное решение проблемы нехватки мест для автомобилей во дворах деловых центров и жилых домов. Данная парковочная система позволяет увеличить количество машино-мест. На площади 33 м² может разместиться до 14 автомобилей. Подробнее…

  • Поворотные платформы BoxParking. Данное оборудование дает возможность машинам разворачиваться даже в ограниченном пространстве,таким образом, позволяя сократить место для разворота ТС до минимальных габаритных размеров. Подробнее…

  • Подъемные платформы BoxParking. Это оборудование для автоматизации парковки позволит перемещать ТС между этажами, что исключает необходимость в возведении пандуса. Подробнее…

Автоматическая система парковки для автомобилей BoxParking – это современное решение для общественных и жилых объектов. Наша компания готова предложить привлекательные цены на оборудование. Если вы хотите, чтобы ваша парковка была компактной, функциональной и безопасной, то обратитесь в ООО «РусПаркинг». Ждем вас!

Состав и устройство

Независимо от своего названия (кстати, те, что упомянуты ранее – не единственные, есть также другие, присущие маркам машин других производителей) состав и элементы, которые использованы при создании подобных систем, одинаковы. Среди них стоит упомянуть:

  • управляющий блок;
  • ультразвуковые датчики;
  • панель управления и индикации;
  • исполнительные устройства.

Статья в тему: Регулировка и настройка карбюратора ДААЗ-4178 на УАЗ 469

Датчики, которые использует интеллектуальное парковочное устройство, аналогичны применяемым в других изделиях подобного назначения, но отличаются повышенной дальностью действия. Количество их может быть также различным, park assist использует двенадцать штук, по четыре спереди и сзади машины, и четыре по бокам.


Как park assist, так и любая другая подобная интеллектуальная система запускается вручную, т.е. при необходимости выполнить парковку, устройство нужно включить, для чего используются соответствующие кнопки на панели автомобиля.

Принцип работы IPA

Принцип работы автоматической парковки сводится к выполнению нескольких последовательных действий:

  • водитель запускает систему, нажав на соответствующую кнопку не позднее чем за 3 метра от предполагаемого места остановки;
  • ультразвуковые датчики начинают сканировать пространство сбоку от автомобиля. Машина при этом должна двигаться вдоль припаркованного транспорта;
  • как только система обнаружит свободное место, в салоне прозвучит характерный сигнал.

После этого запускается один из двух режимов работы автоматического парковщика: полуавтоматический либо автоматический. Чтобы данная система начала функционировать, на стоянке должно быть не менее трех метров свободного пространства.

В полуавтоматическом режиме работы комплекса запускаются следующие процессы:

  • водитель педалью газа регулирует скорость движения автомобиля (перемещаться можно также на «холостом» ходу);
  • электронный блок IPA берет на себя управление рулем и системой курсовой устойчивости;
  • на экране бортового компьютера выводятся подсказки, сигнализирующие водителю о необходимости включения определенной передачи или остановке автомобиля;
  • в салоне раздается сигнал об успешной парковке.

В автоматическом режиме запускаются аналогичные процессы. Однако в данном случае направление поворота рулевого колеса, торможение, переключение передач и другие операции проводятся только бортовой электроникой. Водитель не принимает участия в описанных процессах.

Пионер парковочного автопилота

Park Assist — автоматическое устройство, которое включается при парковке. Одним нажатием на пусковой механизм система начинает на стоянке искать удобное место. Ультразвуковые приборы делают расчет, определяют положение и сопоставляют с размерами машины. Парковочный автопилот впервые заявил о себе более десяти лет назад. Компания Volkswagen сделала удачные эксперименты на Touran в 2006 году.

Первая модель имела ограниченные возможности. Автомобиль с Park Assist на борту не мог превышать более 1,5 м в длину. На протяжении четырех лет автоматика приводилась в соответствие и дорабатывалась. Парковка стала проходить комфортней и безопасней. Усовершенствованная модель приобрела более глубокий и правильный алгоритм. Современные приборы могут мгновенно просчитать местность, дать информацию о дальнейших действиях. Аварийное торможение парковочного автопилота значительно сокращает риски при столкновении.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
