Доработка штатного света на скутере (на примере Daelim S-five)
В моем случае на скутере стояла родная лампа 35/35 Ватт с цоколем ba20d.
Замена — Philips BlueVision Ultra Blue 4000 Kelvin со стандартным автомобильным цоколем Н4.
Продается в блистерной упаковке по 1 шт. Очень удобно т.к. нужды покупать комплект из двух штук на скутер нет никакой. стоимость одной такой лампы около 40грн.
Юбку гологенки убираем (срезаем/стачиваем/откусываем).
В моем случае она мешает установить лампу в держателе в нужном положении.
Но делать это нужно очень аккуратно чтобы не повредить колбу. И браться руками за нее кстати тоже не желательно.
Держатель лампы отсоединяем от отражателя и разширяем натфилем/напильником до нужных размеров.
Подгоняем все так, чтобы нити накала новой лампы были на том же месте, что и у старой лампочки
Это очень важно. Иначе теряется фокус
Укрепляем лампу в держателе и фиксируем.
Подключаем клемники к контактам лампы.
Ставим держатель с лампой на место в отражатель.
Возможно прийдется еще донастраивать лампу, двигать ее чтобы попасть в фокус и добиться ровного светового пятна. (я например снимал пластик и фару раз 10)
Но результат потрясающий. Родная 35-ваттная лампочка и рядом не лежала. Отражатель не плавится. Мало того, габаритный светодиод, который находится в непосредственной близости с лампой чувствует себя хорошо. Свет ярко белый (почти на всем диапазоне оборотов. на холостых слегка желтеет, но после 3000 об/мин становится полностью белым), освещаемость — просто великолепная. С таким комплектом на 50 кубовом скутере может поспорить разве что ксенон.
Для городской езды ближнего света более чем достаточно. Дальний очень мощный поэтому использую его только на пустых, неосвещенных улицах и для моргания.
Немного больше разница между ближним и дальним светом у Филипса, в отличие от мотолампочки. Имеется ввиду разница в дальности освещения. Расстояние между нитями накала ближнего и дальнего у блувижна больше чем в родной лампочке.
Еще замечу, чтобы полностью почувствовать всю прелесть галогеновой лампы большей мощности нужно обязательно ставить ручной пусковой обогатитель. (в моем случае плюс к этому еще переделана вся оптика на светоодиоды)
Я одно время поездил и с электрическим пусковым обогатителем — это совсем не то:
— яркость заметно хуже
— свет желтый, белеет только на самых высоких оборотах
— при работе стопсигнала желтеет еще сильнее
Мои результаты на фото:
Замечу, что вышеописанное можно проделывать только на скутерах, где на питание габаритов, головного света, приборки и т.п. приходит хоть и переменные, но СТАБИЛИЗИРОВАННЫЕ 12 Вольт. в противном случае нужно делать стабилизатор-выпрямитель.
Свеча, высоковольтный провод, наконечник
Далее по списку идёт свеча зажигания. Бывает, что внешне исправная свеча не работает, поэтому свечу лучше сразу заменить на заведомо исправную. Даже если свеча была исправна — ничего страшного, свечи — это «расходники».
Обязательно берите свечу, рекомендованную производителем мопеда, или ее полный аналог, подобранный по каталогу. Не слушайте «специалистов», которые советуют нестандартные свечи, например с увеличенным зазором или тремя электродами.
Если свеча исправна, а искры нет — проверяем наконечник свечи и высоковольтный провод. На них не должно быть механических повреждений, трещин.
Как подключить коммутатор на скутере
09 май 2012, 22:21
тиристор — любой на 600вольт, можно больше)): 1-т1 2-т2 3-G резисторы: р1- 200-220оМ(можно поиграться с ограничителем, этот отвечает за максимальные обороты) р2- 5кОм р3- 2.5кОм конденсаторы: с1 -50v 10mф(полюсной) с2 — 22нф с3 — 1мф 400-600 вольт диоды любые кремниевые: 1N4001(к примеру)
стоимость изготовления не превышает 100 рублей. лично собрал 5 таких девайсов, сразу работает не нуждается в настройке.
P.S. если кому-то надо разобрать залитый блок — обращайтесь, разберу и нарисую схему
09 май 2012, 23:06
вот схема которая у тебя.
а вот такие схемы(в разных вариациях) стоят на мопедах подороже.
в них заложена система опережения зажигания(если интересно расскажу подробней)если вместо него поставить твою схему ехать толком не будет.
а бывают блоки DC-CDI питание на 12вольт в тех-же корпусах и теми-же разъёмами.
09 май 2012, 23:57
10 май 2012, 00:05
10 май 2012, 00:37
10 май 2012, 00:54
только не надо его копировать,он копейки стоит. если хочешь поконструировать,возьми за основу автошное зажигание. журнал радио 12.2002г.стр 33
10 май 2012, 17:03
10 май 2012, 17:33
10 май 2012, 17:59
10 май 2012, 20:39
10 май 2012, 22:09
10 май 2012, 22:12
Каждому — свое. &-92&-63о-о3-47 Спасает не любовь, а секс и рок-н-ролл! (с) ГЗ
ремонт иномарочной мототехники, сварочные, токарные, питейные работы.
10 май 2012, 22:31
10 май 2012, 23:31
11 май 2012, 07:25
11 май 2012, 09:09
11 май 2012, 10:31
А я в чиподипо программатор взял. На днях получил уже, вчера проверил. AVR-ISP500. А то старенький через LPT не хавает уже ATmega & ATtiny. Да и к нет-ноут-буку фиг подключишь. Сейчас одну штучку для NS-ки доделаю, и тогда хочу збацать CDI на нее с DC преобразователем и изменяемым УОЗ. Естесственно на микроконтроллере. Да и для CB1 есть моск с установленным уже Atmel, поэкспериментировать хочу.
А простейший коммут на скут приходилось даже чуть ли не в полевых условиях на скрутках собирать. И никуда не делся, работал. Не идеально, правда заводился, тиристор наш 2У202Н был, он по управлению тупой, как три за. пы в кучу!
11 май 2012, 10:54
12 июн 2021, 22:02
работает примитивно:для запуска и холостых используется транзистор,открывается он отрицательным импульсом датчика. при достижении рабочих оборотов (
2200 настраивается переменным резистором),напряжение датчика начинает открывать тиристор положительным импульсом. отличие от сложных схем — переключение ступенькой.
Реле-регулятор
Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц
Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.
Основными цепями схемы реле являются:
- Зеленый провод – общий.
- Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
- Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.
Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.
Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…

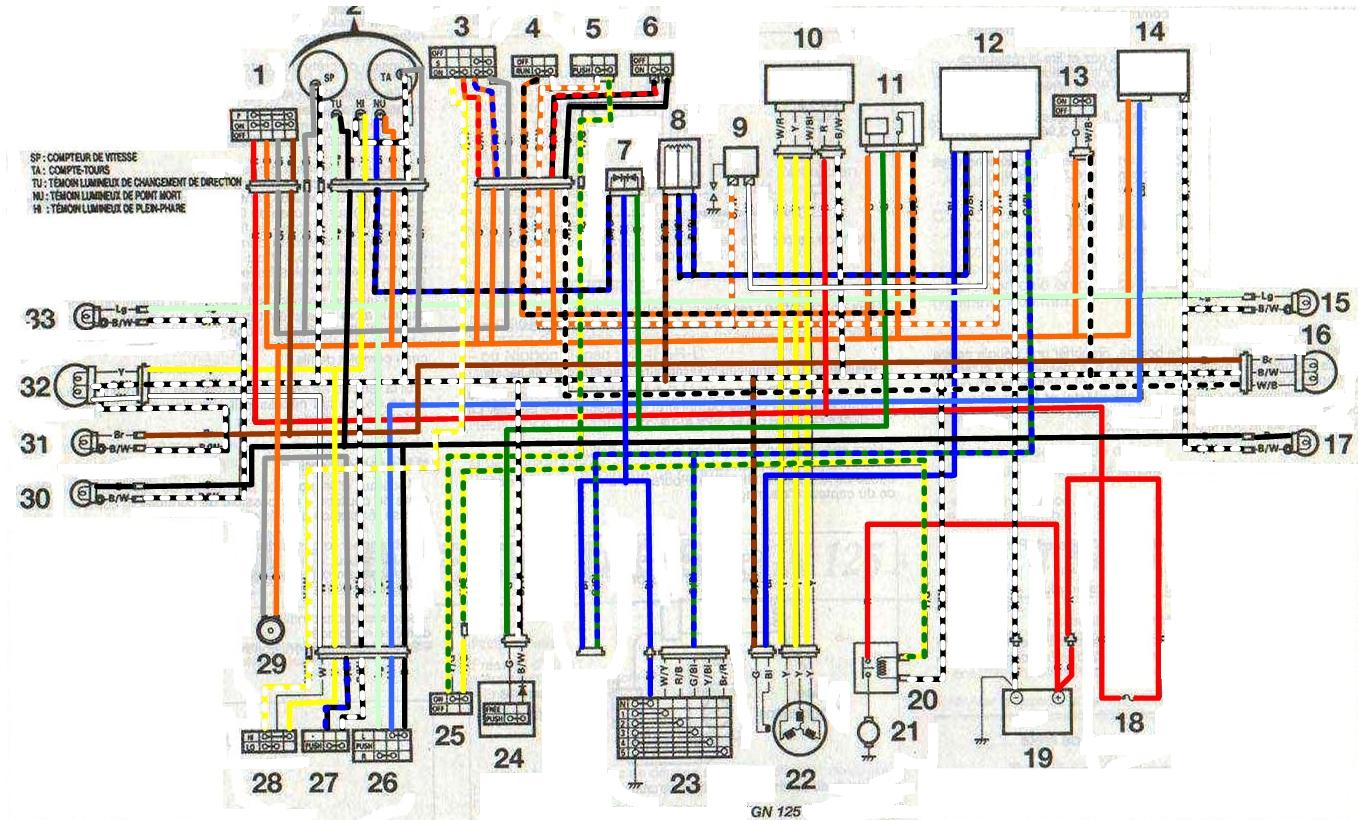

Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Электрическая схема для китайских скутеров 4т –
Любой владелец скутера, срок которого далеко за 5 лет сталкивался с проблемой в электрике, и часто решить такую проблему можно только при помощи имеющейся электрической схеме проводки. На этот раз мы представляем вам схему для 4-х тактных скутеров.
Данная схема подходит для скутеров с 4-х тактным двигателем, имеющим мощность от 125 до 150 см. куб. Стандартно схема подходит для популярного скутера Вайпер Шторм, но также подобные технологии сборки имеются в большинстве китайских скутеров. Ниже приведен список моделей скутеров для который подходит данная схема.
Электрическая схема проводки для 4т скутеров, имеющим тахометр
Нажмите на фото для увеличения
Вторая схема проводки Вайпер Шторм и других вышеупомянутых скутеров. Нижеприведенная схема подходит для тех моделей, которые имеют индикатор боковой опоры.
Нажмите на фото для увеличения
загрузка…
Проверка коммутатора
Чтобы не терять попусту время — проверку стоит начинать с проверки электрического импульса, который накапливается в коммутаторе и в нужный момент поступает к катушке зажигания.
Берем контрольную лампочку и подключаем ее одним концом к зеленому проводу массы, вторым к черно-желтому проводу катушки зажигания. Крутим стартером двигатель.
- Если лампочка гореть не будет — проверяем модули, которые обеспечивают работу коммутатора
- Если лампочка загорится — коммутатор и модули обеспечивающие его работу исправны и причину отсутствия искры следует искать не в коммутаторе, а например в катушке зажигания, массе или проводах подводящих к ней ток
При исправном коммутаторе и модулях обеспечивающих его работоспособность лампочка мощностью 3Вт в режиме прокручивания двигателя стартером должна гореть в пол накала
Проверка регулятора-выпрямителя и генератора напряжения
Отсоединяем аккумулятор. Переключаем прибор на 10 А. Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения, регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.
Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.
Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).
Вот и все.
Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.
Не бойтесь. Пробуйте.
Если есть вопросы, пишите. Будем разбираться.
Всем пока!
Cхема подключения (распиновка) коммутатора скутера
В этой статье будут представлены схемы подключения (распиновки) коммутаторов, самых популярных у нас в России моделей скутеров. Также, по возможности коммутаторы будут вскрываться с целью детального изучения ихнего содержимого.
Начнем с модели коммутатора устанавливаемого на китайские скутеры оснащаемые двигателем 139QMB. Такой коммутатор имеет тип DC-CDI, встречается на «китайцах» довольно редко.
Такой коммутатор имеет тип AC CDI, устанавливается на подавляющие большинство «китайцев» оснащаемых двигателями 139QMB, 157QMJ.
Данный коммутатор после вскрытия.
Такой коммутатор имеет тип AC CDI, устанавливается на китайские мопеды «Альфа» и «Дельта» оснащаемые двигателем 1P39FMB.
«Глушилка» — провод идущий в разъем замка зажигания или в разъем сигнализации, во время выключения зажигания провод закорачивается на массу и скутер глохнет.
Датчик — провод идущий с магнитоиндукционного датчика генератора.
160V — питание коммутатора осуществляется переменным напряжение непосредственно с катушки (наводящей) генератора.
12V — питание коммутатора осуществляется постоянным напряжением непосредственно с аккумуляторной батареи.
Уход за генератором мотоцикла восход — как снять, что проверить и правильно установить
Уход за генератором в основном сводится к подтягиванию резьбовых креплений статора и ротора генератора, а также клемм проводов.
Для того чтобы снять генератор, необходимо:
- отсоединить провода цепи зажигания, датчика, освещения стоп-сигнала и указателей поворотов от клемм генератора;
- отвернуть три винта, крепящие статор к картеру, и снять статор;
- отвернуть болт крепления ротора генератора и легкими осторожными ударами деревянного молотка по противоположным сторонам ротора снять его с цапфы и вынуть шпонку.
Проверка снятых деталей
После снятия статора и ротора генератора детали промыть чистым бензином, тщательно осмотреть. На статоре разобрать клеммы крепления проводов. Насухо протереть все изоляционные детали клемм.
Установка генератора
Установку произвести в обратной последовательности, при этом необходимо:
- проверить биение ротора генератора, которое должно быть не более 0,1мм при закрепленном болте;
- затяжку статора генератора производить без перекосов, обеспечив плотное прилегание ко всем трем опорам;
- правильно произвести установку зажигания;
- провода генератора должны быть надежно закреплены и хорошо изолированы друг от друга.
Особенности обслуживания
К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства
, предполагая, что низкая цена — главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.
Оригинальная схема проводки мопеда Альфа с двигателями 49 и 110 куб. см
Проявляется это в следующем:
- Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
- Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
- Мопед не предусматривает эксплуатацию при минусовых температурах.
Схема проводки мопеда дельта китай

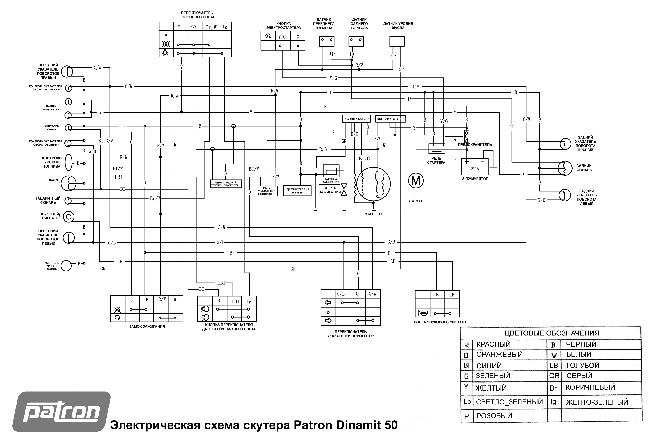

Принципиальная электрическая схема китайских скутеров изображена на рисунке:
Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.
Электрика и электрооборудование скутера
Основными компонентами в схеме 4т мопеда являются:
- центральный замок;
- источник зарядки аккумулятора – генератор;
- ограничитель напряжения;
- системы образования и контроля искры;
- управляющие элементы для фар, стоп-сигнала, поворотов;
- индикатор уровня топлива в баке.
Соединение всех цепей воедино осуществляется при помощи проводки.
В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.
Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
Схема подключения (распиновка) коммутатора мопедов Delta и Alpha
Каждая модель мопеда или скутера имеет свою определенную модель коммутатора, а также разьемы подключения. Распиновка также может отличаться, причем в некоторых случаях, значительно.
Если вам нужно знать, как именно должен подключаться коммутатор ваших мопедов Alpha или Delta, а также конкретное назначение каждого провода, всю информацию вы найдете в приведенной ниже схеме.
Обратите внимание, что одни и те же коммутаторы могут устанавливаться и на другие мопеды китайского производства, абсолютных клонов мопедов Alpha и Delta, и таких очень много
Распиновка коммутатора на самом деле предельно проста. Под цифрой 1 должен находится черно-желтый провод, который идет к катушке зажигания.
Под цифрой 2 находится черно-красный провод, который отвечает за питание.
Контакт, который указан цифрой 3 не используется вообще, а точнее он отсутствует.
4 контакт, черно-белый, отвечает за выключение двигателя (глушилка) и ведет к замку зажигания.
Контакт под номером 5, сине-белый, идет к датчику холла.
Ну и 6, зеленый, это масса.
Фишка на этих коммутаторах всегда зеленого цвета, это видно на первой фотографии.
Признаки необходимости проверки
При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.
Остановимся детальней на основных причинах:
- проблематичен первый утренний запуск холодного двигателя скутера;
- сложно завести остывший мотор мотороллера после длительной стоянки;
- потребление топлива значительно превышает указанный в паспорте расход;
- силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
- прогретый мотор не держит обороты, а холодный функционирует с перебоями.
Любая из указанных проблем должна заставить задуматься хозяина скутера о возможной неисправности электроклапана.
Неисправный обогатитель может находиться в двух положениях:
- с постоянно выдвинутой иглой электроклапана;
- в исходном состоянии, когда игла не выступает.
Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.
Выявление неисправностей и ремонт электрооборудования мопеда Дельта
- Отсутствие искры или ее силы не достаточно для зажигания. Для этого следует выкрутить свечу и оценить ее внешний вид. Также следует проверить наличие искры в вывернутом состоянии.
- При поиске неисправности в системе зажигания следует установить рабочую свечу и попытаться завести двигатель.
- С помощью мультиметра следует проверить контакт двигателя с рамой.
- Оценить работоспособность генератора можно на основании измерения сопротивления катушки. Сопротивление измеряется между массой и проводом черного цвета с красной полоской. Если сопротивления нет или оно очень низкое, виноват в неполадках генератор. Для подтверждения этого факта следует демонтировать генератор и проверить сопротивление непосредственно на катушке.
- Если генератор рабочий, проверяем целостность цепи. Схема электрооборудования мопеда Дельта позволяет определить порядок выполнения поиска неисправностей и их устранение.
- Затем проверяется сопротивление на выводах блока зажигания. Поскольку данный элемент ремонту не подлежит, при выявлении неполадок, его следует заменить.
Также могут быть нарушения в системе зарядки аккумулятора. Признаком неполадок будет постоянно разряженная батарея. Причиной может быть нарушение системы питания. Выявление проблем совершается с использованием мультиметра.
При повреждении системы питания ток не поступает на аккумулятор. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.
Электрическая схема мопеда Дельта упрощает процесс поиска неисправностей. При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование.
Выводы
Мопеды китайского производства просты и удобны в эксплуатации. Надеемся, что видео в этой статье вместе с оригинальными электрическими схемами поможет вам в обслуживании вашего двухколесного транспортного средства. А советы позволят избежать ошибок (см. также схему проводки Ява 638).
Современные мопеды и скутеры оснащаются электронной системой зажигания CDI (от англ. Capacitor Discharge Ignition), популярной у нас ещё с 70-х годов прошлого столетия и называемой тиристорной или конденсаторной. Она основана на разрядке конденсатора через первичную обмотку катушки зажигания и открытый тиристор для получения искрообразования в свечах. Однако регулировка угла зажигания (УЗ) на данных мопедах не предусмотрена. Автор путём простых изменений в схеме блока коммутатора ввёл регулировку УЗ, что качественно отразилось на работе двигателя.
