Сцепление скутера

Неправильно работает многодисковое сцепление на мопеде

1. Проверяем свободный ход рукоятки сцепления, он должен составлять порядка 10-20 мм. Если показатели после проверки иные, нужно настроить ход ручки должным образом и проверить работу узла.
2. Проверьте винт толкателя сцепления и при необходимости отрегулируйте. Иногда на этом этапе удается решить проблему.
3. Проверьте равномерность распределения усилия пружин. Если усилие распределено неравномерно, пружины необходимо заменить на новые.
4. После длительной эксплуатации мопеда, диски сцепления могли износиться. Если это так, диски подлежат замене.
5. Если после всех вышеперечисленных пунктов вы не нашли поломку, а все элементы остались в нормальном рабочем состоянии, необходимо убедится в отсутствии деформации ведомого диска сцепления, осмотреть детали приводов сцепления мопеда, проверить степень износа ведущего и ведомого дисков.

Принцип работы автоматического центробежного сцепления

Как известно, сцепление предназначено для соединения-разъединения двигателя и ведущих колес. При включенном сцеплении двигатель и колеса соединены, и двигатель передает крутящий момент через трансмиссию на колеса. При выключенном сцеплении двигатель и колеса разъединены, двигатель продолжает работать, но крутящий момент на колеса не передается. Для соединения двигателя и колес (через редуктор) в сцеплении используется сила трения. Диски или колодки сцепления, жестко прикрепленные к валу двигателя, прижимаются к диску редуктора и с помощью силы трения начинают его вращать. В механическом (ручном) сцеплении, для прижатия и создания силы трения, используются мощные пружины.

Такое сцепление в нормальном состоянии всегда включено. Чтобы разжать пружины и выключить сцепление, нужно нажимать на ручной рычаг.

В автоматической трансмиссии для прижатия колодок и создания трения используются центробежные силы. На холостом ходу двигателя автоматическое сцепление всегда выключено. Колодки, жестко посаженные на вал двигателя, просто скользят по диску трансмиссии, ведь сила трения слишком мала. Тем более они удерживаются от соприкосновения с диском, пружинами. С увеличением оборотов двигателя, центробежная сила возрастает, колодки начинают сильнее прижиматься к диску трансмиссии, сила трения увеличивается, и крутящий момент начинает передаваться от двигателя к трансмиссии и дальше к колесам. При этом сила трения возрастает плавно, поэтому и крутящий момент увеличивается тоже плавно. Этим и объясняется мягкость работы автоматического сцепления, ведь оно – своеобразный амортизатор передачи крутящего момента.

По такому принципу работает сцепление на скутере. Но трансмиссия состоит не только из сцепления. Ни один двигатель в мире не способен повернуть ведущее колесо за одно вращение коленвала. Для того чтобы колесо совершило один оборот, двигатель совершает несколько вращений коленвала. Чтобы обеспечить это, в трансмиссии скутера применяется редуктор. Обычно это пара шестерен. Малая, вращается двигателем и крутит большую шестерню, которая и передает крутящий момент на колесо. То есть, чтобы большая шестерня повернулась один раз, маленькая повернется по ней несколько раз. Соотношение диаметров этих шестерен называется передаточным числом редуктора скутера.

Большая часть скутеров имеет цепной привод от редуктора к ведущему колесу. Цепь одевается на две звездочки. Ведущая звездочка расположена в двигателе. Ведомая звездочка находится на колесе. В этом случае передаточным числом является соотношение диаметра этих звездочек.

Однако некоторые производители или любители тюнинга устанавливают задний мост на скутер. В этом случае редуктор находится не в двигателе, а именно в заднем мосту.

Передаточное число изменяется не только редукторами, но и с помощью коробки передач. В современных двигателях для этого применяется вариатор. Он позволяет плавно изменять передаточное число плавно и без рывков. Именно эту часть трансмиссии (вариатор) вращает электростартер при запуске. Однако электрика не всегда может работать. Может подвести проводка или генератор, и электропуск будет недоступен. Тогда поможет кикстартер. Устройство кикстартера на скутере основано на применении мускульной силы. Рычаг кикстартера соединен с зубчатым сектором, который при резком нажатии ногой на рычаг, вращает вариатор, а через него и двигатель.

Устройство сцепления

При всем многообразии брендов мотоблоков, их классов и модификаций устройство сцепления всегда включает в себя несколько необходимых частей:

• узел управления;
• ведущий компонент;
• ведомые составляющие.

Узел управления включает в себя отжимные рычаги прямого управления, соединенные с нажимным диском при помощи тяг и отводки, оснащенной педалью. В момент выключения устройства оператором от педали передается усиление на рычаги при помощи отводки, оснащенной подшипником. Во время сжатия пружин рычаги, связанные с нажимным диском, отводят его от ведомого, что приводит к выключению сцепления.

Наличие подшипника в конструкции призвано минимизировать фактор трения, поскольку отводка и рычаги не соприкасаются. В стандартной конструкции имеется три рычага, которые установлены относительно друг друга под углом 120 градусов. Наличие пружин обеспечивает возврат деталей устройства к исходному положению

Отводка смещается на расстояние, необходимое для выключения механизма, и его соблюдение очень важно: если не удается достичь нужного расстояния, это приводит к тому, что сцепление пробуксовывает, а фрикционные накладки подвергаются повышенной нагрузке и преждевременному износу. При этом если расстояние, наоборот, превышено, не происходит полного выключения сцепления. В этом видео вы узнаете, как поменять сцепление:

В этом видео вы узнаете, как поменять сцепление:

Ведущий компонент состоит из торца маховика двигателя и одновременно вращающегося вместе с ним нажимного диска. При этом диск движется и по оси относительно него. Между двумя этими компонентами располагается еще один диск, ступица которого находится на шлицевом валу. Это ведомая часть устройства. Вокруг ведущего диска находятся пружины цилиндрической формы, имеющие предварительное сжатие и необходимые для прижатия нажимного диска. Достигается это за счет того, что одним концом они упираются в диск, а другой расположен на кожухе, находящемся на ведомой поверхности. Именно эта конструкция и обеспечивает нахождение устройства в постоянно включенном режиме, даже при отсутствии движения при не заглушенном моторе.

Включение остановки устройства генерирует передачу сигнала на рычаги отжима и одновременное отключение ведомой части, за счет чего и происходит выключение сцепления.

Обычно в конструкции сцепления агрегатов малой сельскохозяйственной техники имеется подшипник, необходимый для снижения трения. Его наличие обеспечивает плавное движение рычагов с исключением их соприкосновения между собой. Также в устройстве присутствует пружина, которая обеспечивает возврат элемента управления к исходному положению после переключения скоростей.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как работает сцепление мотоцикла

Используем ли мы ногу или руку для того, чтобы привести его в действие, все мы прекрасно знаем, что, когда мы включаем сцепление, двигатель нашего мотоцикла получает возможность передавать мощность на трансмиссию и в конечном счете отправлять ее на заднее колесо.

Возможно, для многих людей, даже тех, кто считает себя байкером и владеет мотоциклом, все, что происходит внутри продолговатой металлической коробочки, установленной сбоку от мотора по ходу движения мотоцикла, остается загадкой. Сегодня на одну тайну будет меньше, и мы вместе изучим основы работы механизма и посмотрим, из каких деталей он состоит, на примере мотоцикла Harley-Davidson VL 1933 года выпуска. Почему мы взяли именно эту модель, а не какой-нибудь Урал М-72? Просто считаем, что Харлей действительно крайне красив, да и принцип сцепления у всех мотоциклов (практически у всех) за последние лет 100 не изменился.

Harley-Davison VL 1930-х годов

Впрочем, отличие в управлении сцеплением здесь все же есть: американская машина 30-х годов использует механизм сцепления, управляемый ногой, а не современный аналог, перенесенный на руль, в остальном принципы не изменились.

Как Снять Сцепление На Скутере

Как снять сцепление на скутере

Все современные скутеры или мопеды комплектуются в основном центробежным сцеплением (на скутерах) или многодисковым сцеплением в масляной ванне (на мопедах). Конструктивные особенности данных узлов определяют их надежность и способствуют длительному сроку службы без каких-либо поломок.

Однако со временем естественный износ дает о себе знать, и случаются поломки, которые препятствуют нормальной работе вашего двухколесного друга. Это может случиться в самый неподходящий момент, и исправить поломку часто можно собственными силами, не прибегая к помощи квалифицированных мастеров. Почему сцепление работает неправильно? Далее рассмотрим подробней этот момент.

Для начала нужно убедиться, что виной вашей поломки является именно сцепление. Далее определяем узел по типу:

Неправильно работает автоматическое центробежное сцепление скутера.

1. Для начала, необходимо снять крышку вариатора, затем колокол сцепление и проверить его внутреннюю часть на предмет загрязнения. Кроме этого, проверить нужно также сами колодки. В случае необходимости, все элементы нужно очистить и обезжирить.
2. Возможно, сломаны пружинки сцепления, стягивающие колодки к центру. Даже поломка одной пружинки приводит к неправильной работе этого узла. В случае необходимости, замените отдельно пружинки или весь блок сцепления в сборе, естественно, без колокола.

Как открутить сцепление (задний вариатор) без сьемника.

После просмотра этого видеоролика вы сможете с легкостью открутить сцепление на вашем скутере без сьемника.

Как снять сцепление на скутере.

Мой Instagram: 0 Мой лайв: 0 Моя партнерка: …

Неправильно работает многодисковое сцепление на мопеде.

1. Проверяем свободный ход рукоятки сцепления, он должен составлять порядка 10-20 мм. Если показатели после проверки иные, нужно настроить ход ручки должным образом и проверить работу узла.
2. Проверьте винт толкателя сцепления и при необходимости отрегулируйте. Иногда на этом этапе удается решить проблему.
3. Проверьте равномерность распределения усилия пружин. Если усилие распределено неравномерно, пружины необходимо заменить на новые.
4. После длительной эксплуатации мопеда, диски сцепления могли износиться. Если это так, диски подлежат замене.
5. Если после всех вышеперечисленных пунктов вы не нашли поломку, а все элементы остались в нормальном рабочем состоянии, необходимо убедится в отсутствии деформации ведомого диска сцепления, осмотреть детали приводов сцепления мопеда, проверить степень износа ведущего и ведомого дисков.

Некоторые пункты определения причины неисправности сцепления на скутере или мопеде можно посмотреть на схеме:

Таким образом, зная все аспекты проверки этого узла и определения поломки, можно своевременно и своими силами отремонтировать сцепление скутера или мопеда, не прибегая к дорогостоящим услугам мастеров. Удачи в ремонте.

5net.ru

Центробежное сцепление

Сцепление так же, как и прочие узлы трансмиссии, после увеличения мощности двигателя нуждается в обязательной перенастройке. Момент срабатывания сцепления, также, как и вариатор — обычно настраивают на значение оборотов, соответствующее максимальному крутящему моменту. Таким образом, обеспечивается наиболее эффективное троганье с места и разгон. Если сцепление будет срабатывать раньше этого момента, двигателю просто не хватит мощности и момента, чтобы стронуть скутер с места, если позже — мы снова получим рывки и провалы в динамике разгона, плюс потерю части рабочего диапазона двигателя, который останется в «холостом» секторе тахометра. Настройка сцепления осуществляется подбором жесткости пружин, стягивающих колодки. Сцепление работает по инерционному принципу: вращаясь, благодаря центробежной силе, колодки расходятся и прижимаются к «колоколу» — ведомому барабану сцепления. Пружины, в свою очередь, противодействуют расхождению колодок, таким образом, изменяя жесткость пружин (заменяя пружины на более жесткие или мягкие) мы можем регулировать момент срабатывания сцепления

Важно помнить, что все пружины должны быть одинаковой жесткости, в противном случае, колодки будут работать с перекосом, изнашиваться неравномерно, их может даже заклинить или наоборот, сцепление будет недовключаться и буксовать на ходу

Процесс настройки сцепления достаточно трудоемкий, так как невозможно теоретически рассчитать оптимальный момент срабатывания, ведь у большинства скутеристов нет динамометрического стенда, который «нарисует» графики мощности и крутящего момента. Так что придется несколько раз разбирать-собирать сцепление, чтобы найти именно те пружины, которые обеспечат наилучшую динамику. Для облегчения этой трудоемкой процедуры существует так называемое регулируемое сцепление, в котором можно при помощи винтов изменять предварительное поджатое пружин, тем самым изменяя их жесткость. Кроме того, такая система позволяет не только единожды настроить сцепление, но и практически полностью исключить отрицательные эффекты, которые вызывает неравная жесткость обычных пружин (которая в той или иной степени практически всегда присутствует).

Колодки сцепления тоже иногда заменяются на тюнинговые. Такая замена позволяет сделать момент трогания более резким и быстрым. Разумеется, подобная модернизация не лучшим образом сказывается на комфорте, но является неоспоримым преимуществом с точки зрения улучшения динамики скутера. Кроме того, поскольку колодки сцепления выполняют роль центробежных грузов для самих себя, иногда заменой колодок на аналогичные, но с большей или меньшей массой, удается более точно настроить механизм, особенно, когда не хватает диапазона поджатия пружин регулируемого сцепления, или нет подходящих пружин нужной жесткости для обычного, нерегулируемого сцепления.

В вашем браузере отключен JavaScript

Детали сцепления и механизм их работы

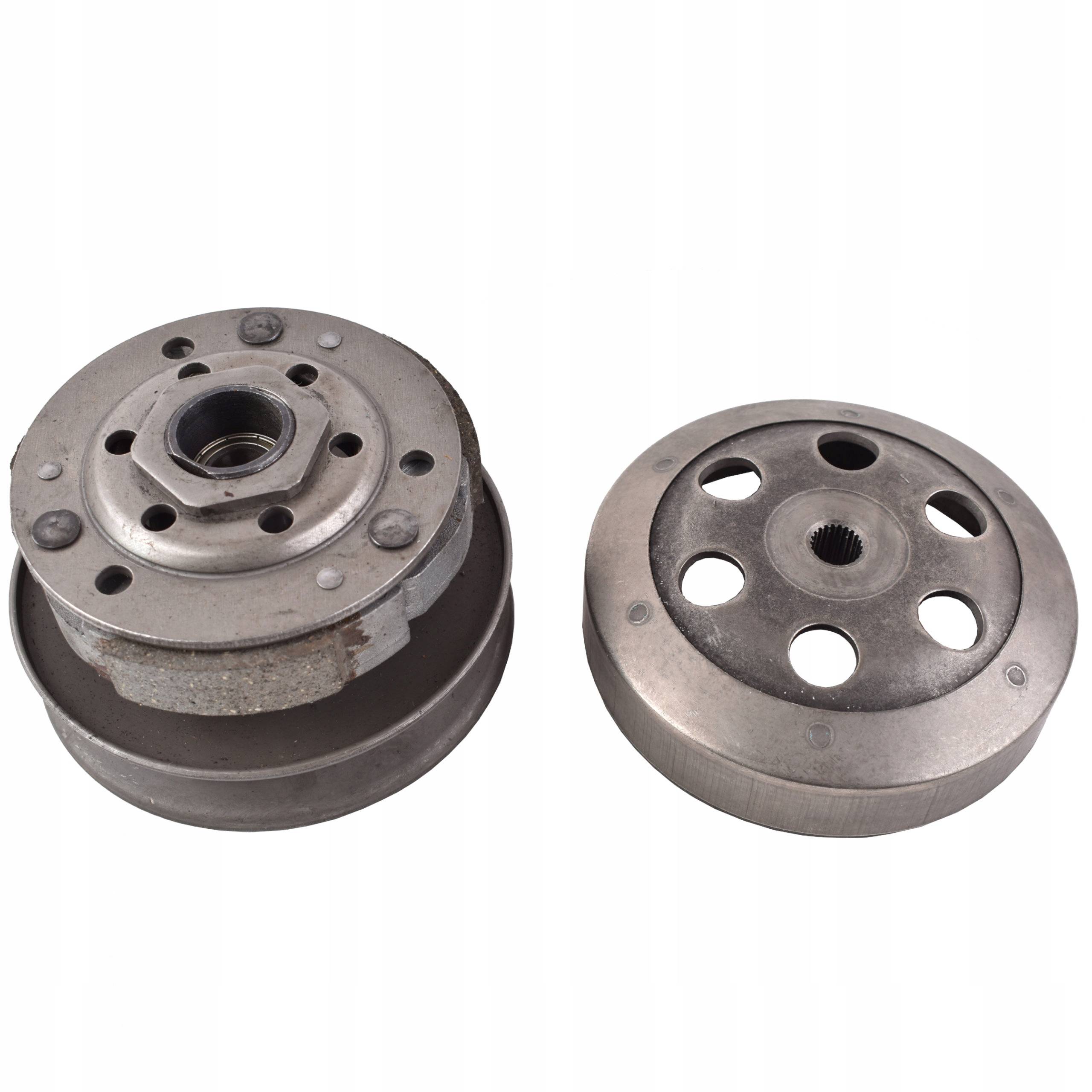

В устройстве скутера применяется автоматическое центробежное сцепление, которое состоит из:

• пластины или по-другому корзины;
• колодок;
• втулок;
• колокола;
• накладок;
• пружин.

Такое сцепление предназначено для плавного старта скутера без дополнительных приспособлений. В основе его работы лежит принцип передачи оборотов двигателя с помощью центробежной силы на редуктор.

Принцип работы этой системы довольно простой: вал вариатора размещен на валу редуктора. Они разделены между собой подшипниками, поэтому работают отдельно друг от друга на холостых оборотах. На валу вариатора размещена корзина, с размещенными на ней тремя или двумя колодками. Они прикреплены к корзине с помощью специальных втулок и соединены между собой пружинами. На холостом ходу колодки притянуты пружинами к центру конструкции. На внешней округлой стороне этого агрегата размещены асбестовые накладки.

При увеличении оборотов движка, при воздействии силы, толкающей накладки от центра, пружины сцепления растягиваются и прижимают накладки к колоколу, крепко зафиксированному на валу редуктора. При этом валы вариатора и редуктора начинают работать вместе и синхронно.

Плавный старт достигается неплотным прилежанием накладок и диска колокола. Это приводит к возникновению между ними трения, что позволяет скутеру двигаться плавно и без рывков. С наращиванием оборотов движка, соприкосновение этих деталей будет плотнее, а значит и вращательный момент — сильнее.

Обслуживание и технические осмотры

В работе сцепления используется сила трения, как и в тормозной системе, а это значит, что детали данного агрегата подвержены истиранию. Поэтому сцепление скутера требует регулярных технических осмотров и проверки деталей на износ, а значит и снятия данной запчасти с транспортного средства. Такие осмотры следует проводить раз в 10 — 15 месяцев в зависимости от интенсивности эксплуатации скутера.

Определить неисправность сцепления можно и по косвенным признакам:

1. движение скутера происходит при повешенных оборотах;
2. скутер двигается рывками;
3. при движении слышен скрип или другие посторонние звуки.

Все эти симптомы свидетельствуют о том, что накладки стартера истерлись во время езды и на данный момент требуется их срочная замена.

Замена накладок

Для начала стоит зафиксировать скутер с помощью опоры, потом открутить крышку вариатора и гайку ведомого шкива и вынуть освободившийся блок сцепления

При осмотре накладок следует обратить особое внимание на их толщину, наличие повреждений, царапин, сколов на них. Накладки, толщина которых меньше одного миллиметра подлежат замене

Так же следует заменить новыми накладки, на которых обнаружены видимые повреждения.

Для того чтобы заменить колодки потребуется открутить центральную гайку. Сделать этот процесс более быстрым необходимо зажать всю конструкцию в тиски, которые будут предотвращать скольжение и помогут ослабить гайку.

Далее стоит открутить гайку, но не полностью, это необходимо для того чтобы пружина, которая в это время сжата не выстрелила. Тиски на этом этапе необходимы только для того чтобы ослабить гайку.

Аккуратно извлекайте узел из тисков и сдерживайте его, так вы сможете плавно извлечь центральную гайку, а затем пружину. Заметьте, ни в коем случае не отпускайте пружину резко, это может привести к травмам.

Поздравляем, вы разобрали блок сцепления, теперь его необходимо почистить и осмотреть, имеются ли повреждения. Если есть — колодки сцепления можно приобрести и заменить.

Последним этапом является сборка конструкции, которую нужно проделать в обратном порядке.

Одной из проблем при работе колодок сцепления может быть износ разрыв пружин, о которых было упомянуто чуть выше. Ремонт и замена этой детали производится только в автосервисе, поэтому самостоятельно осуществлять замену этой детали не рекомендуется.

В любом случае, поломка сцепления скутера является одной из самых распространенных поломок. Для того чтобы научится правильно ремонтировать скутер необходимо в первую очередь знать и чего он состоит и как правильно определять поломку. Самостоятельный ремонт скутера, это очень просто, так как скутер состоит из запчастей, механизм работы которых очень прост.

Если самостоятельный ремонт и замена деталей слишком сложная задача, лучше всего обратиться к опытному человеку или специалисту. Для того чтобы скутер прослужил долго и меньше ломался, оптимальным вариантом станет использование только оригинальных запчастей от проверенных производителей.

Регулировка сцепления мопеда Альфа

В этой статье мы рассмотрим довольно частую проблему практически любого владельца мопеда Альфа. Этот мопед весьма востребован, но это не значит, что он не будет ломаться.

Часто владельцы этого мопеда замечают неправильную работу сцепления, оно либо проскальзывает, либо не полностью включается. Давайте разбираться! Если ваш мопед имеет подобные неисправности, то у вас проблема с регулировкой сцепления. В принципе существует несколько причин, по которым вам нужно заглянуть в сцепление Альфа и отрегулировать его.

1. Пробуксовка сцепления. Это может происходить следующим образом: вы включаете передачу и отпускаете сцепление, при этом ваше транспортное средство не набирает нужные обороты и соответственно скорость. Значит, нужна регулировка.
2. Перетянутое сцепление. Такое часто бывает, ведь если вы нажимаете сцепление и включаете передачу, ваш мопед начинает самопроизвольное движение. При этом сцепление выжато, что не должно происходить.

Тюнингованный мотор на скутере

Рано или поздно любой владелец задумывается о тюнинге мотора, чтобы увеличить его мощность. Однако это не дает полноценного улучшения нужных характеристик. Да, скутер быстрее разгоняется, везет больший вес, но скорость остается прежней. Число оборотов двигателя, обеспечивающее один поворот ведущего колеса, остается без изменений. Кроме того, стандартные настройки сцепления, при увеличении мощности мотора, становятся неприемлемы. Сцепление начинает пробуксовывать, ведь создаваемая сила трения рассчитана на стандартную мощность мотора.

В обоих случаях необходима настройка трансмиссии (редуктора, сцепления):

1. Настройка сцепления заключается в подборе пружин, отжимающих колодки от диска, а также в подборе самих колодок. Более тяжелые колодки с большей площадью поверхности накладок обеспечат большую силу трения. Это позволяет передавать больший крутящий момент. Такое сцепление будет надежно работать даже при увеличенной мощности двигателя.
2. Настройка редуктора заключается в изменении передаточного числа. Шестерни заменяются на тюнинговые.

Сегодня тюнинговые запчасти, в том числе шестерни, можно найти без проблем. При изменении передаточного числа один оборот колеса обеспечивается меньшим количеством оборотов двигателя. Тюнингованный мотор в состоянии дать такую мощность. При равных оборотах двигателя ведущее колесо тюнингового скутера делает больше оборотов, поэтому скорость развивается выше. Передаточное число можно изменить и с помощью настройки цепного привода.

О тюнинге мотора рано или поздно задумывается любой владелец

СНЯТИЕ

1. Отворачиваем гайку ведомого шкива. Эта гайка затянута достаточно большим моментом, поэтому для того, чтобы отвернуть ее, необходимо зафиксировать шкив. Лучше всего воспользоваться специальным стопором, который несложно изготовить самостоятельно, или просто вставить подходящий по длине металлический стержень враспор между отверстием барабана сцепления и поверхностью, на которой установлен скутер. Надеваем накидной ключ на гайку, легкими ударами молотка ослабляем затяжку гайки и отворачиваем ее.

2. Снимаем с вала барабан сцепления.

3. Снимаем ведомый шкив в сборе с блоком сцепления.

4. Осматриваем колодки сцепления на предмет износа и механических повреждений. Необходимо убедиться, что фрикционный материал колодок не имеет механических повреждений, сколов, глубоких царапин, клеевое соединение фрикционного материала и колодок не повреждено. При наличии таких повреждений колодки подлежат замене.

5. Измеряем толщину фрикционного слоя на колодках. Если толщина меньше, чем минимально допустимая, указанная производителем скутера (обычно – около 1 мм), колодки подлежат замене

Важно также, чтобы толщина фрикционного слоя на всех колодках была одинаковой, а износ был равномерным по всей площади накладки

6. Для того чтобы, отделить узел сцепления от ведомого шкива, необходимо отвернуть центральную гайку. Для ослабления затяжки гайки, необходимо зажать узел в тисках.

Внимание!

Чтобы не повредить фрикционный материал колодок, следует зажимать узел в тисках с минимально необходимым усилием и использовать алюминиевые губки, либо прокладки из любого мягкого металла.

Зажав узел в тисках, не отворачивайте гайку полностью, а только ослабьте ее. В противном случае сжатая пружина, которая находится внутри механизма, «выстрелит» и может травмировать.

7. Просим помощника надежно прижать сцепление к шкиву, как показано на фото, и отворачиваем гайку. После этого помощник плавно ослабляет руки, позволяя пружине медленно разжаться.

8. Снимаем со шкива узел сцепления и пружину.

9. Осматриваем все детали на предмет внешних повреждений. Необходимо убедиться, что половинки ведомого шкива свободно, без заеданий вращаются друг относительно друга (в ведомом шкиве, как правило, применяется соединение половинок по принципу «паз–шпонка». К одной из половинок шкива жестко прикреплена втулка, на которой свободно вращается вторая половинка шкива. Ее движение ограничено только косым пазом, в котором скользит шпонка. Именно этот механизм обеспечивает изменение расстояния между половинками шкива при вращении одной половинки относительно другой). Если скользящая поверхность втулки загрязнена, необходимо промыть ее очистителем карбюратора, керосином или растворителем для нитрокрасок, после чего смазать проникающей силиконовой смазкой или моторным маслом.

Также необходимо удалить со всех деталей продукты износа ремня (резиновую пыль) и накладок сцепления.

10. Сцепление подготовлено для замены колодок.

11. Узкими пассатижами снимаем стопорные кольца с направляющих колодок.

12. Снимаем прижимную пластину.

13. Легкими ударами рукояткой молотка в центр основания узла выбиваем его из пакета колодок.

Внимание!

На основании узла, под колодками установлены резиновые демпферы. Как только колодки стронутся с места, демпферы могут выпасть. Демпферы необходимо снять.

14. Снимаем пакет колодок с основания.

15. Извлекаем пружины, соединяющие колодки и разбираем пакет колодок.

Внимание!

Все пружины в механизме сцепления тарированные. Не допускается их растягивать, сжимать или изменять их форму. Пружины, соединяющие колодки, должны быть одинаковой жесткости (обычно пружины имеют цветовую маркировку).

16. Перед сборкой очищаем оси колодок сцепления от грязи и старой смазки, и наносим на них тонкий слой высокотемпературной пластичной смазки.

Внимание!

Смазку необходимо производить аккуратно, после установки новых колодок на основание убрать ее излишки. Попадание смазки на рабочие поверхности колодок недопустимо.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Буксует сцепление.

Правила форума ОБЯЗАТЕЛЬНО указывайте в названии темы модель, узел и симптомы неисправности.

Форма заголовка: – неисправность узел Пример: не работает электростартер.

Если тема касается общих вопросов ремонта, модель можно не указывать.

Главное правило – название темы должно кратко, но по возможности полно отражать ее содержание. Темы, из названия которых не понятна хотя бы примерная суть вопроса, типа “ААА. Спасите!”, “У меня проблема, подскажите”, будут УДАЛЯТСЯ .

Буксует сцепление.

AirKing » 04 июн 2006 00:58

Определено довольно точно. Процедура была следующая. 1 открываем крышку вариатора. 2 вытаскиваем бендикс (чтоб случайно не слетел и не заклинил) 3 с крышки вариатора снимаем храповик от кикстартера 4 вставляем храповик в дрель и заводим двигатель 5 стоя на грунтовой дороге упираю переднее колесо в какую нито стенку, и даю газ, при этом на скутере не сижу, только его собственный вес

И вот что наблюдаем, двигатель набирает обороты, колесо не крутится, ремень не проскальзывает видно как сцепление вращается а колокол нет. движек так набрал обороты, что ремень в переднем вариаторе вышел на максимальный диаметр, а толку чуть, колесо только немного дергалось.

PS а всетаки полезно посмотреть своими глазами как работает вариатор, точно можно сказать на каких обороьах начинает он работать. и самое главное у меня сложилось мнение что он у меня довольно рано включается в работу.

Ну так вот вопрос. Что сделать чтоб сцепление не буксовало? И почему вдруг оно стало буксовать. Что то боюсь что сальник повредился, хотя следов масла пока незаметил. Завтра буду пробовать открутить колокол. Сегодня не получилось.

Немного теории

Модели питбайков разные. Я же буду описывать процесс на стандартном китайце, который носит шильдик REGULmoto и имеет 125 кубов. Это техника, которая с виду мало чем отличается от остальных его собратьев – Irbis TTR 125, BSE, SSSR. Скорее всего делаются на одном заводе, а вот собираются в разных местах.

RegulMOTO 125 кубов в сером исполнении. На видео и дальше на фото, именно эта техника.

Настроить можно по-разному. Меня сначала дико бесило то, что если я заглох, и начну заводить с электро-стартера, то мотоцикл хочет от меня уехать. Можно настроить так, что он практически не будет уезжать, но и на дыбы он не встанет, и скорее всего будет «жечь сцепление«.
