Ремонт генератора автомобиля – сам себе диагност, механик и электрик

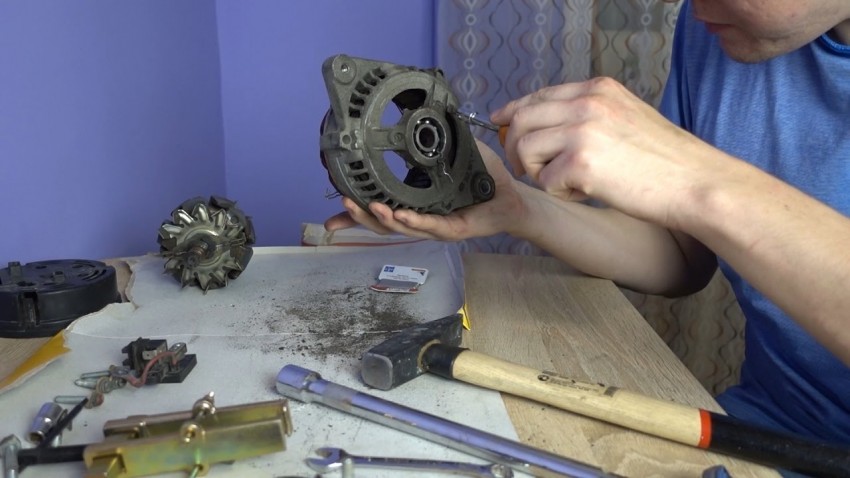

Самостоятельный разбор узла и проведение ремонта

Для проведения разбора генераторного узла необходимо запастись накидными и рожковыми гаечными ключами, трещотками с головками, удлинителем с воротком. Желательно выполнять снятие элементов на поверхность белой бумаги. Это поможет не потерять мелкие металлические детали (гайки, болты).

Технология проведения демонтажа генератора автомобиля:

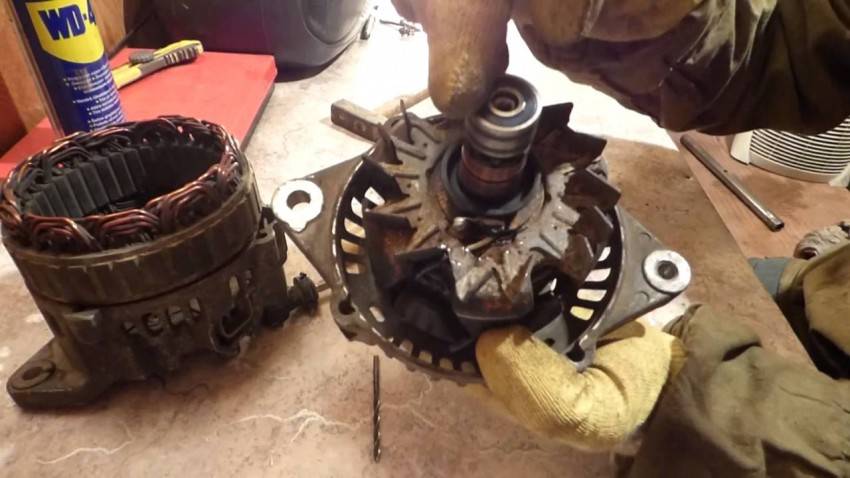

При последовательной разборке проводится оценка состояния подшипников, контактов, регулятора напряжения, осмотр оплетки ротора и статора и «прозвон» диодов, зачистка контактов, смазка мест трения.

После самостоятельного ремонта агрегата и замены неисправных деталей можно проводить его сборку.

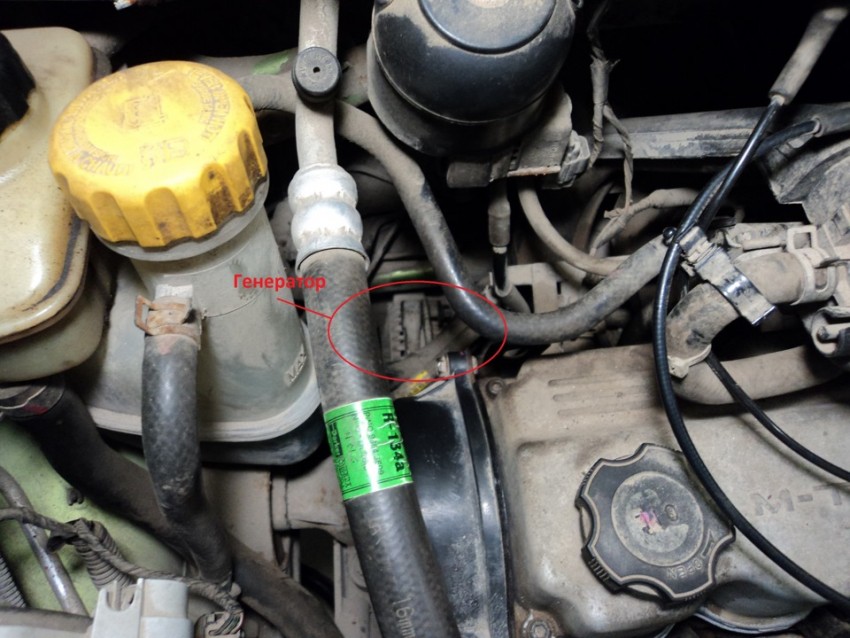

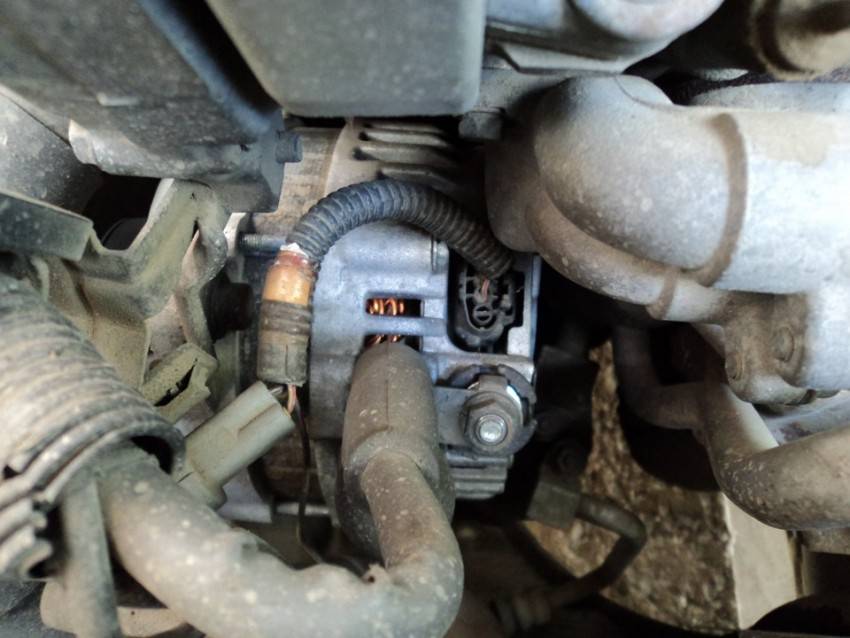

Как проверить генератор на месте

Существуют основные причины плохого запуска ДВС, стартер плохо крутит, если:

• аккумуляторная батарея старая или неисправная, не заряжается и не держит нагрузку;
• аккумуляторные провода не обеспечивают надежный контакт, например, из-за окисленных клемм;
• нет надежной массы двигателя с кузовом;
• генератор не выдает нужную зарядку;
• слабо натянут приводной ремень, из-за этого генераторный ротор крутится не в полную силу, так как под нагрузкой ремешок проскальзывает.

Поломки у генератора бывают разные, самые характерные из них:

• обрыв подходящих к узлу проводов;
• пробой диодного моста;
• неисправность реле-регулятора;
• замыкание (перегорание, обрыв) роторной или статорной обмотки;
• износ подшипников;
• стирание щеток или их поломка.

Самое худшее, что может случиться – это заклинивание подшипников или сгорание обмоток, но в этом случае проверить генератор на работоспособность просто, его состояние легко определить по внешним признакам:

• не крутится генераторный шкив с валом на заведенном двигателе;
• появился специфичный запах горелых обмоток.

Основные способы проверки генератора на месте – это внешний осмотр деталей генераторного узла и замер напряжения (U) мультиметром (вольтметром). На работающем двигателе под нагрузкой напряжение должно несколько падать, но только до определенного значения, если оно ниже нормы, необходимо конкретно разбираться с генераторным устройством.

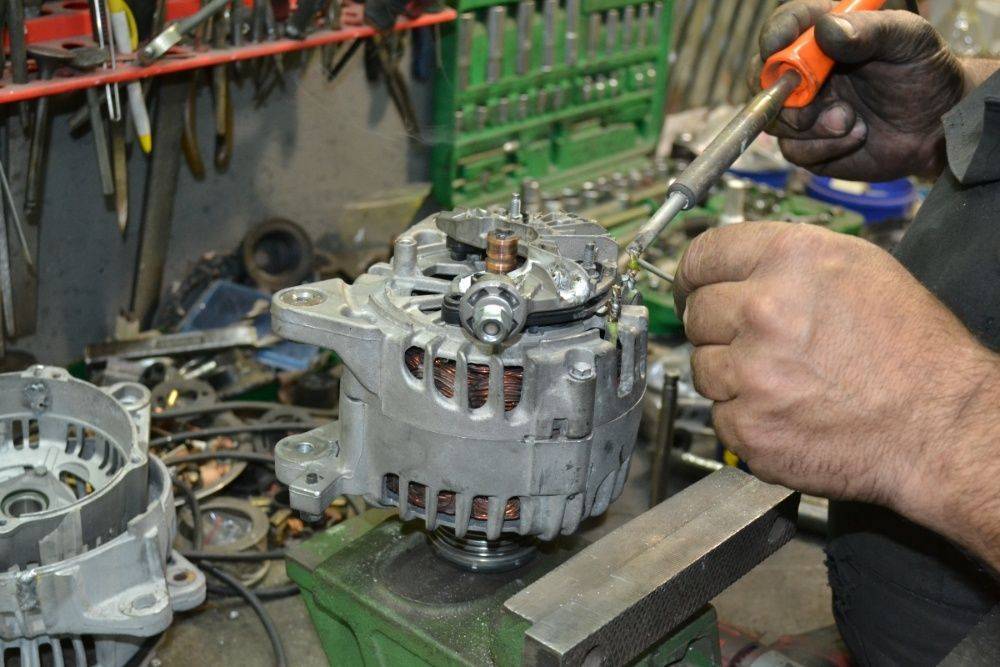

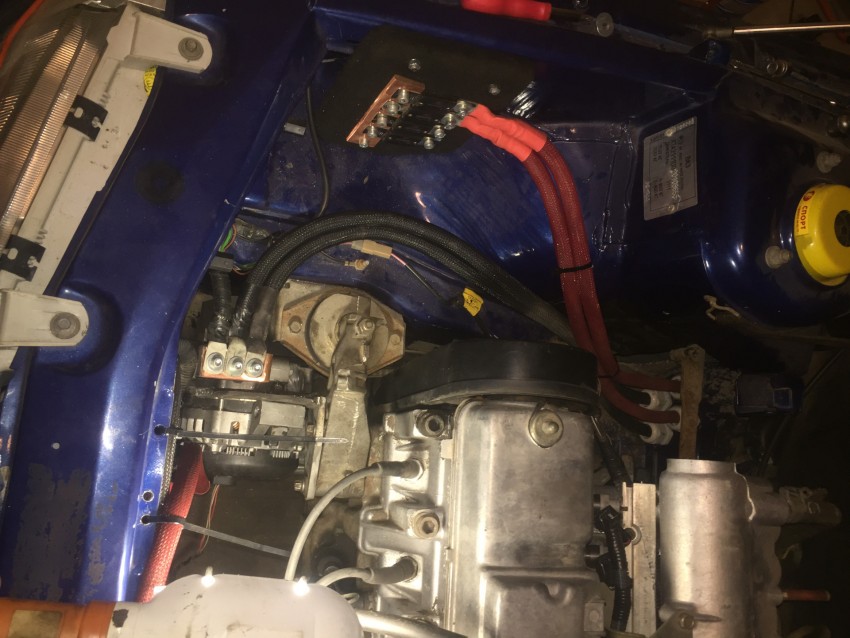

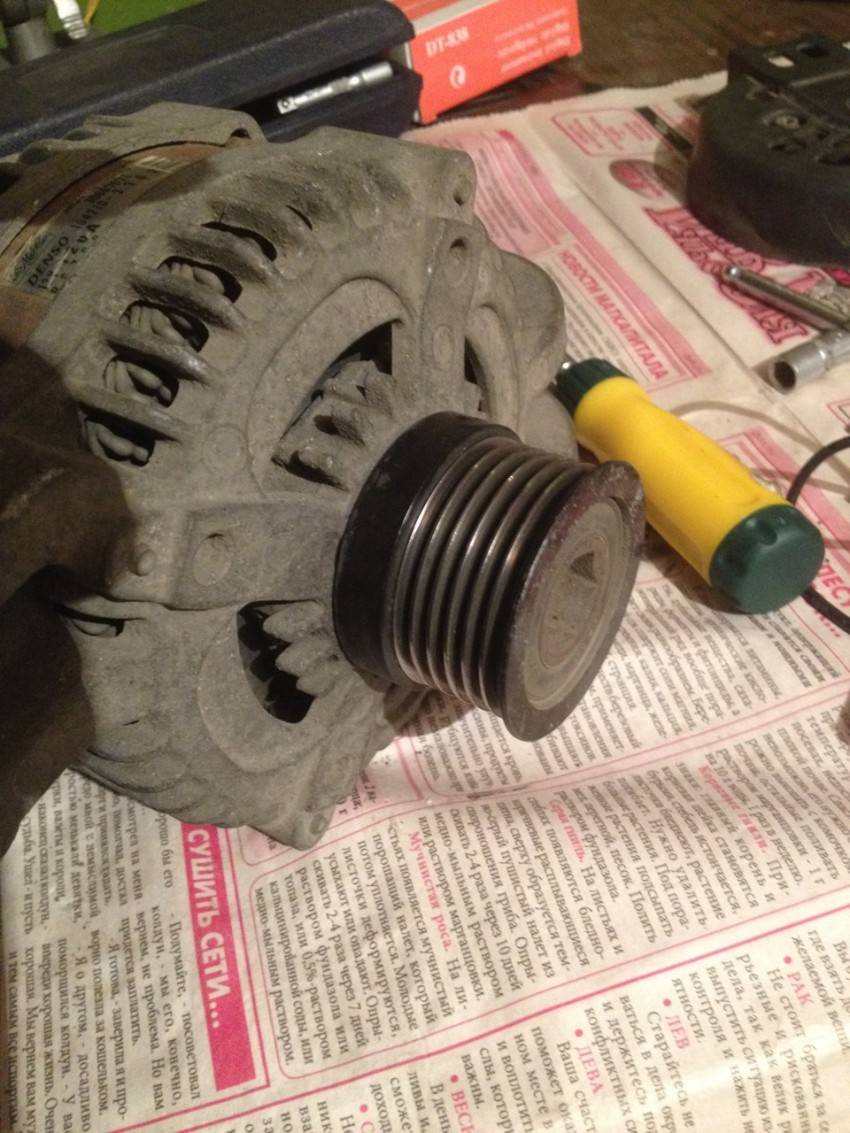

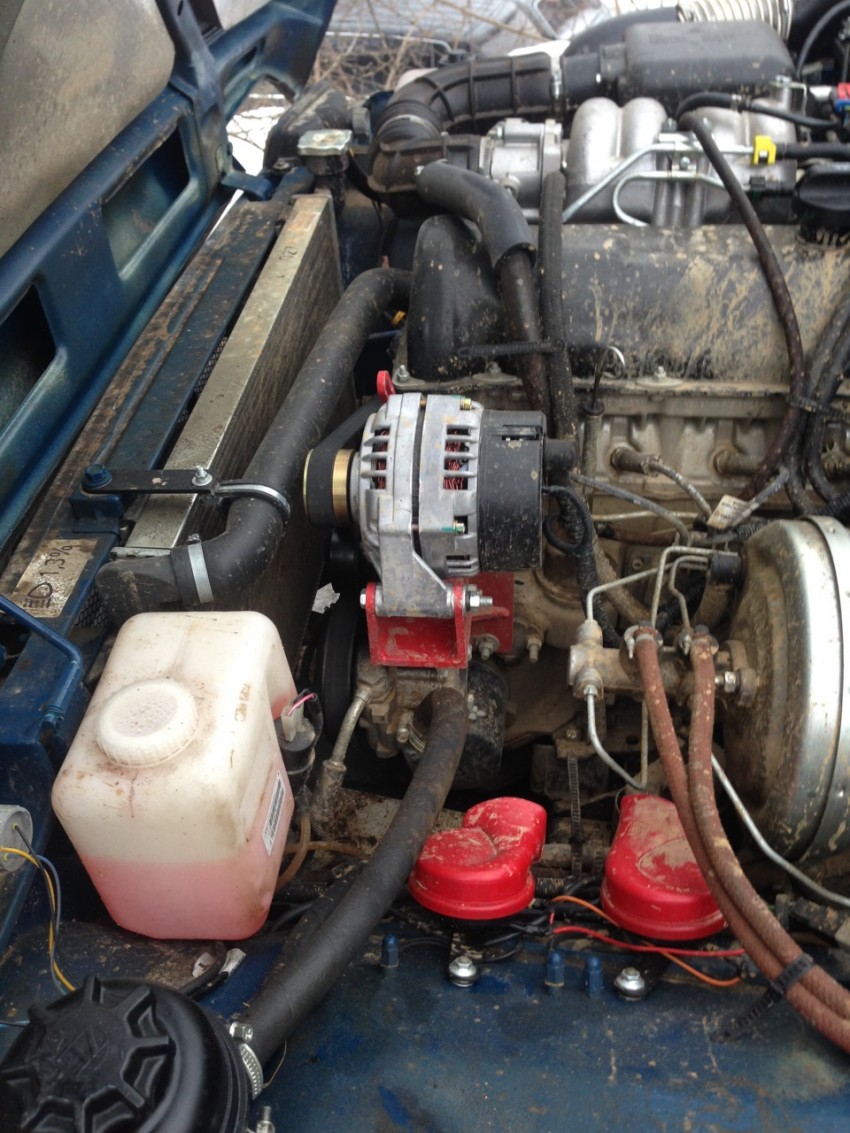

Фото ремонта генератора своими руками

Также рекомендуем просмотреть:

• Замена масла в двигателе своими руками
• Регулятор оборотов своими руками
• Ремонт двигателя своими руками
• Бампер своими руками
• Покраска авто своими руками
• Полировка автомобиля своими руками
• Полировка фар своими руками
• Замена порогов своими руками
• Регулировка карбюратора своими руками
• Как заменить свечи
• Багажник своими руками
• Замена лобового стекла своими руками
• Замена подшипников своими руками
• Химчистка салона своими руками
• Ремонт кузова своими руками
• Камера заднего вида своими руками
• Промывка форсунок своими руками
• Прицеп своими руками
• Замена сцепления своими руками
• Ремонт стартера своими руками
• Ремонт АКПП своими руками
• Регулировка фар своими руками
• Минитрактор своими руками
• Ремонт рулевой рейки своими руками
• Шумоизоляция автомобиля своими руками
• Тюнинг ваза своими руками

Помогите проекту, раскажите друзьям:

Ремонт автомобильного генератора своими руками — проблемы с ремнем

Проверяют натяжение ремня и наличие на нем осадка.

Проверяют натяжение ремня и наличие на нем осадка.

Может понадобиться натяжка или установка новой запчасти. В первом случае нужно ослабить крепежные гайки, наклонить агрегат в направлении “от двигателя”, натянуть элемент и затянуть ключом гайку. При необходимости замены после наклона узла производится демонтаж и монтаж

Обращаем особое внимание, что новая деталь может прогибаться максимум на 0,2 см

Если натяжение в порядке, а агрегат все-равно сбоит, проверьте возможность рассматриваемой запчасти “проскальзывать” из-за наличия на ней хладагента или масла. При такой смазке нарушается нормальная передача момента вращения к шкиву.

Возможные поломки генератора

Все неисправности генератора условно можно разделить на два вида – механические и электрические. Выявить механические поломки можно при визуальном осмотре устройства (трещины в корпусе, износ натяжного ролика ил ремня, расслоение и т.д.). Для выявления неисправностей электрической части нужны специальные инструменты.

Распространенные неисправности генератора

Таблица. Поломки электрической части генератора.

Неисправность, фото	Описание
Поломка реле-регулятора	Реле отвечает за АКБ, не давая генератору его перезаряжать. Выход из строя реле-регулятора приводит к полному отсутствию заряда. В таком случае требуется диагностика.
Износ щеток	Графитовые щетки, двигающиеся по дорожкам статора генератора, изнашиваются довольно часто. Их нужно периодически менять.

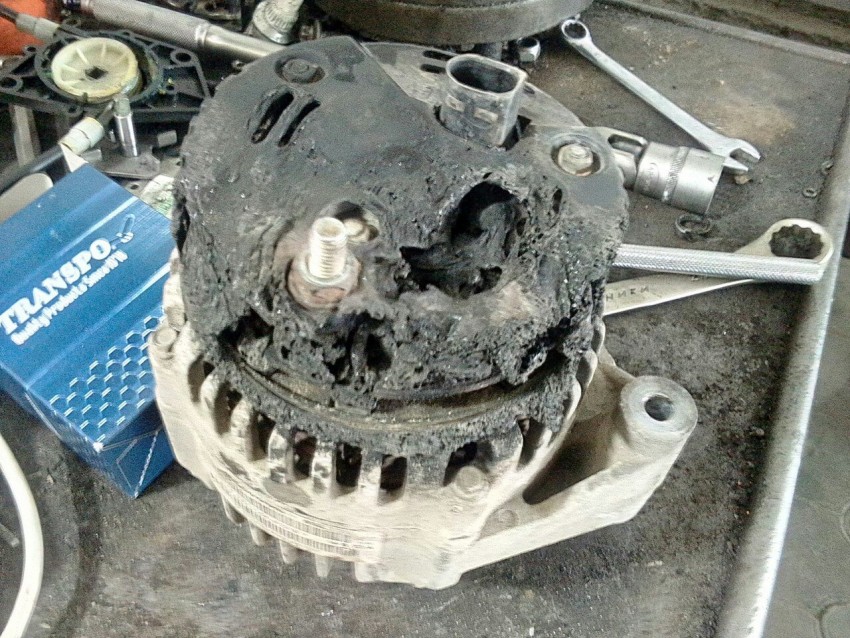

Сгорание обмотки	Обмотка на роторе или статоре может сгореть в результате перегрузки устройства. Также она может замкнуть под воздействием влаги.
Заклинивание подшипников	В процессе эксплуатации авто подшипники генератора изнашиваются, в результате чего ин начинает подклинивать. Это приводит к разрыву ремня и, как результат, к выходу генератора из строя.

Некоторые неисправности заметить сложно, поэтому в сервис водители обращаются с уже неработающим генератором и «уставшей» аккумуляторной батареей

Поэтому важно периодически диагностировать генератор при помощи мультиметра

Как проверить генератор с помощью мультиметра

Что следует учесть?

Если сняв генераторное устройство в своем автомобиле, вы решили его прозвонить и отремонтировать, то есть несколько моментов, которые также следует учесть:

• если производится замена проводов, которые идут от генераторного узла, то необходимо использовать идентичную проводку, как по длине, так и по сечению жил;
• диагностика генератора должна производиться с помощью мультиметра;
• диагностика вентилей устройства осуществляется напряжением не более 12 вольт;
• перед тем, как проверить генератор, нужно удостовериться в том, что ремень натянут нормально — оптимальней всего считается его натяжка в том случае, если нажав на середину ремешка, он прогнется не более, чем на 1.5 см.

Причины недозаряда аккумулятора

Автомобильный аккумулятор является накопителем электроэнергии: во время работы двигателя он заряжается от генератора, а затем отдает свою энергию стартеру для запуска ДВС. Если аккумуляторная батарея не заряжается в полную меру, она не может обеспечить нормальную прокрутку стартеру, из-за этого возникают проблемы:

• мотор не заводится или запускается с большим трудом;
• при включении фар или других потребителей тускнеет свет на панели приборов;
• машину приходится заводить различными непопулярными методами – с толкача, с буксира, с помощью прикуривания другим аккумулятором.

Когда идет недозарядка, контрольная лампа на панели приборов горит в половину накала, основные причины такого явления здесь следующие:

• имеются повреждения в диодном мосте – пробит один из диодов;
• неисправно реле-регулятор (РР);
• изношены генераторные щетки, или они неплотно прилегают к кольцу на конце якоря (нет надежного контакта).

Регулятор напряжения (реле) чаще других деталей оказывается причиной данной неисправности, это одна из самых уязвимых деталей в электрической части машины. Чтобы проверить или заменить реле-регулятор, часто приходится снимать генератор целиком в сборе, но есть немало моделей авто, где снятие и замену РР можно выполнить на месте, без демонтажа генераторного узла.

Виды неисправностей генераторов

Понять, что возникли проблемы в работе генератора автомобиля, можно по следующим симптомам:

• при работе узла присутствуют посторонние шумы;
• на приборной панели начинает мигать лампочка индикатора регулятора напряжения;
• генератор перестает вырабатывать ток;
• происходит выработка тока с низким напряжением;
• производится зарядка, превышающая оптимальную норму.

Для проверки технического состояния генератора автомобиля понадобится наличие амперметра, вольтметра и реостата. Для измерения частоты вращения ротора нужны показания тахометра. Исправный узел должен выдавать на этом приборе не меньше 2 тыс. об/мин.

Проблемы в работе, которые устраняются ремонтом генератора своими руками, могут вызывать следующие причины.

Износ подшипников

Обычно при поломке одного из подшипников слышится шум при работе генератора. Если неисправны оба — возникает грохот. Понять, что присутствует проблема с этими деталями, можно при снятии генератора. Для этого нужно пошатать шкив. Если при его вращении есть сопротивление или он стучит, есть большая вероятность в необходимости замены подшипников.

В любом случае эти детали следует смазать маслом, что позволит им прослужить долго. Обычно ремонт генераторного устройства автомобиля сопровождается заменой подшипников.

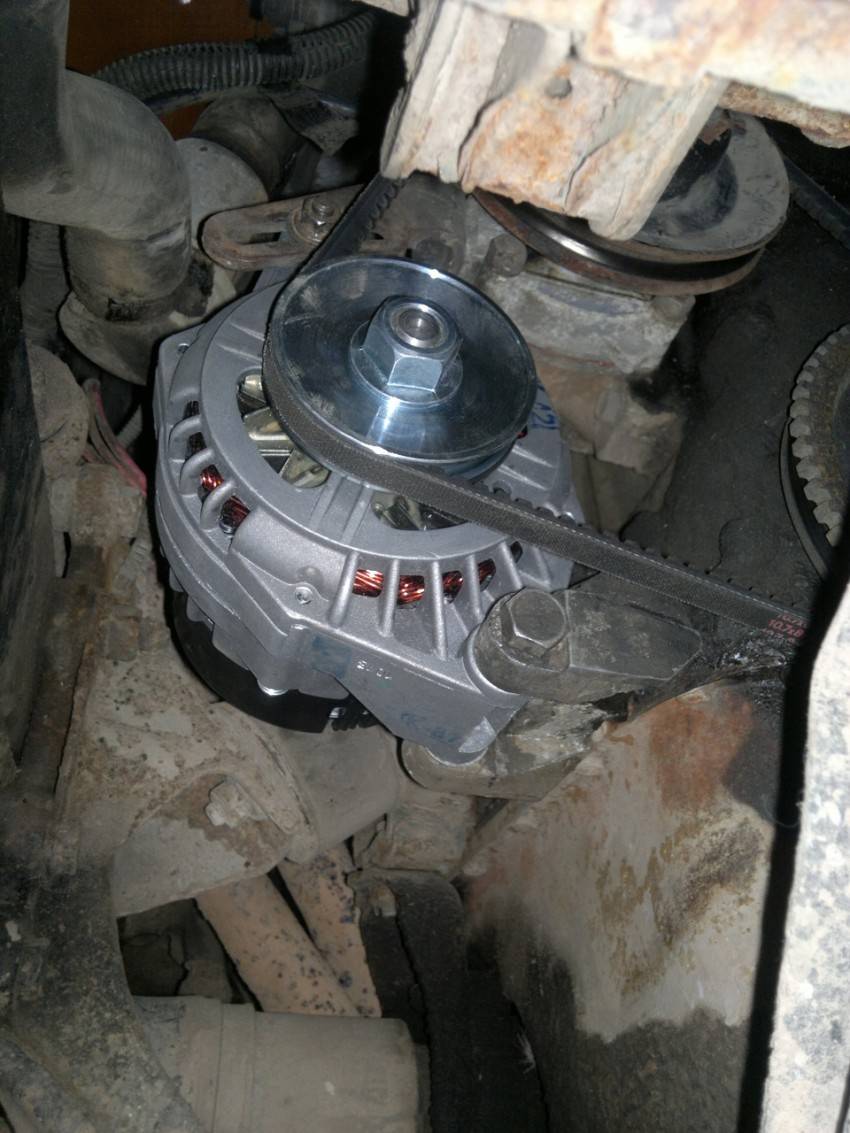

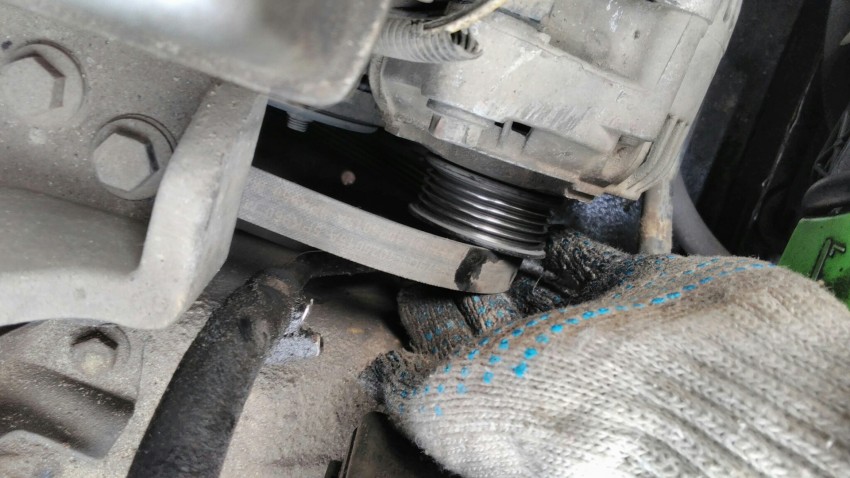

Проблемы с ремнем

При возникновении проблемы с ремнем может понадобиться его замена или просто натяжка. Чтобы натянуть ремень, следует ослабить гайку регулировочного крепления. Для регулировки уровня натяжения необходимо наклонить генератор в сторону, противоположную от мотора. Ремень натягивается, после чего гайка закручивается ключом.

Если требуется заменить оборванный ремень, следует осуществить ослабление обеих гаек крепления, после чего нужно наклонить генератор и провести установку нового приводного ремня и его натяжение. После этого производится закручивание гаек. При замене ремня нужно знать, что новая деталь не должна прогибаться более, чем на 2 мм.

Сбои в работе ремня генератора автомобиля могут возникнуть и при его нормальном натяжении. Если на него попали капли масла или охлаждающей жидкости, есть вероятность проскальзывания ремня и нарушения нормальной передачи вращающего момента к шкиву генератора.

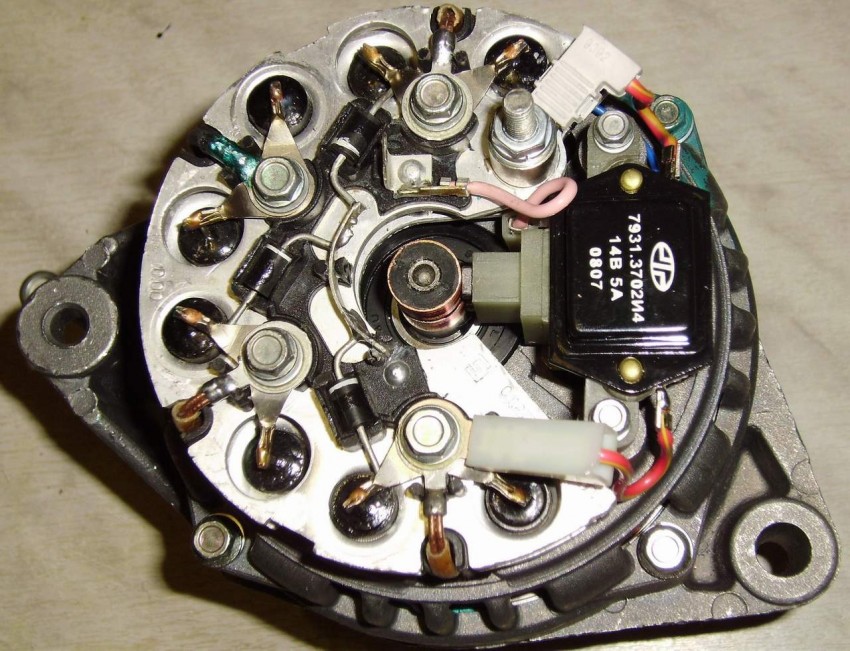

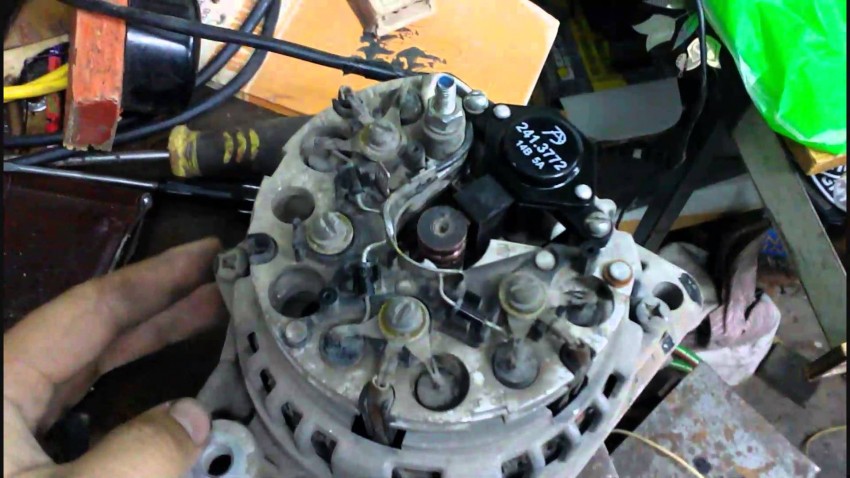

Неполадки в диодном мосте

Эта деталь наиболее подвержена поломкам. Для осуществления ремонта генератора с помощью замены моста необходимо снять весь узел.

Для начала важно провести осмотр детали. Возможен вариант, что просто следует припаять контакты

Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор. Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого. Необходимость замены обмотки

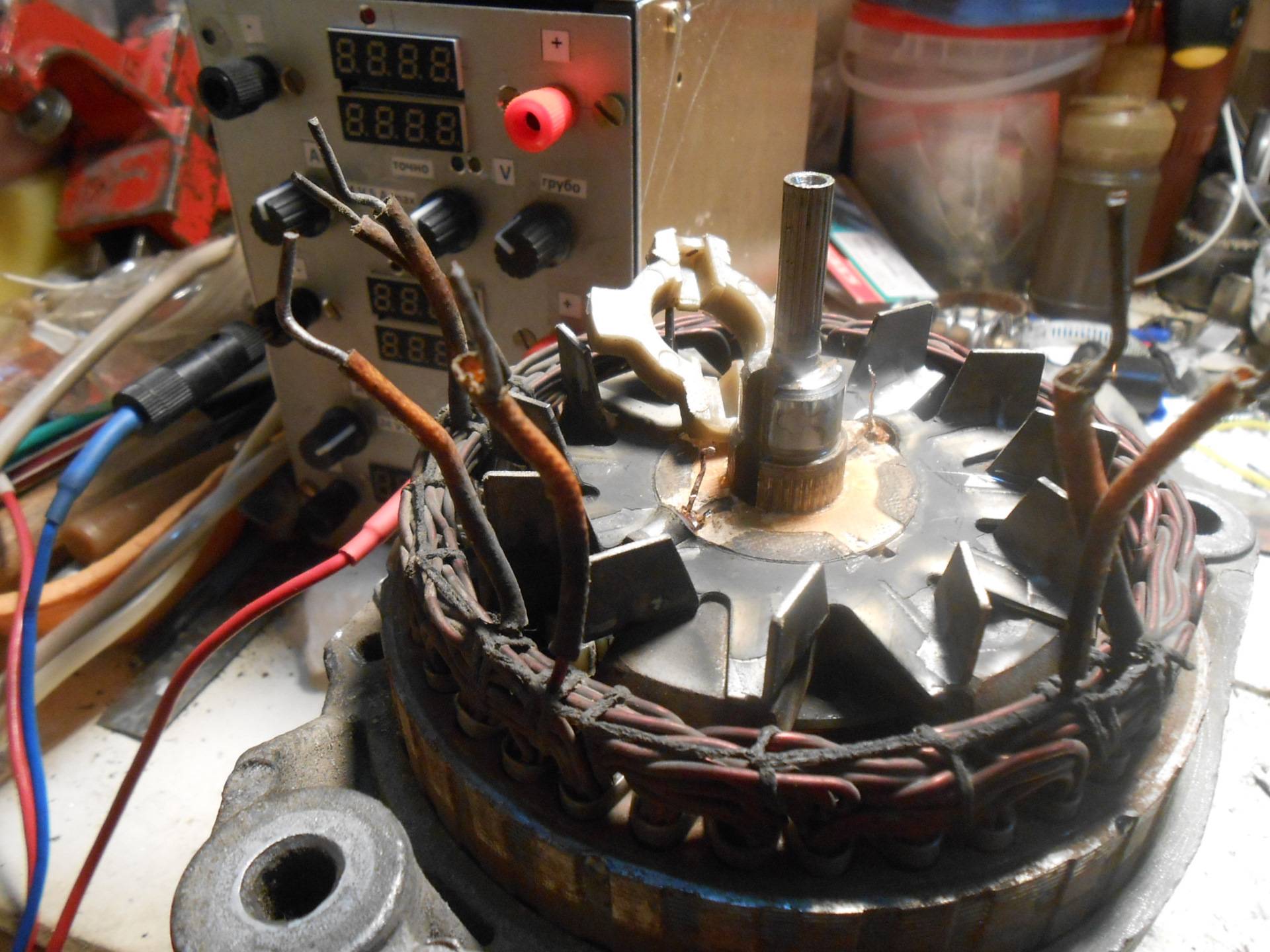

У разных типов генераторов автомобилей обмотка возбуждения может располагаться на роторе или на статоре. Чтобы провести ее обследование, необходимо снять генератор. После того, как она найдена, нужно измерить сопротивление обмотки. Его нормальные значения указываются в описании конкретной модели генератора. Если показатели отличаются от нормативных, придется менять обмотку.

В случае, если нет обрыва обмотки, а произошло лишь ее замыкание, связанное с неисправностью изоляции, все равно требуется замена.

Если произошла распайка каких-то концов обмотки, нужно отмотать виток. После этого требуется выпаять неисправный отрезок и провести обратное припаивание обмотки.

Следует отметить, что замену этого элемента можно доверить лишь квалифицированным электрикам.

Изнашивание щеток

Предназначение щеток — подвод или снятие напряжения с дистанционных колец ротора. Их изношенность приводит к потере контакта с кольцами. В результате отсутствует и ток генератора автомобиля.

Для решения проблемы требуется снять клемму аккумулятора, провести выемку колодки штекера с проводами. Он может находиться в разъеме генератора или щеточного узла. Далее необходимо снять шурупы крепления и вытащить щетки. Новые детали следует установить на место изношенных и закрутить шурупы.

Функция генератора

Принцип работы автомобильного генератора:

• При включении зажигания на обмотку возбуждения подается напряжение через блок щеток и контактные кольца;
• Инициируется появление магнитного поля;
• Магнитное поле воздействует на обмотки статора, что приводит к появлению электрического переменного тока;
• Далее переменный ток отправляется на выпрямительный блок, где происходит его преобразование в постоянный ток;
• Завершающая стадия «готовки» правильного тока — регулятор напряжения.

После всего процесса часть электричества запитывает электропотребители, часть идет на подзарядку аккумулятора, некоторая часть уходит обратно на щетки альтернатора (так когда-то называли генератор переменного тока) для самовозбуждения генератора.

Проще говоря, генератор преобразует механическую энергию коленчатого вала в электрическую посредством ротационных движений внутри себя. В большинстве случаев генератор приводится в движение клиновым ремнем или поликлиновым приводным ремнем, который соединен с генератором через шкив. С помощью этого привода генератор использует мощность двигателя для выработки электроэнергии, отнимая у ДВС порядка 5 л. с. Это стоит топлива. Поэтому современные генераторы переменного тока ориентированы на то, чтобы сделать преобразование энергии более эффективным.

К примеру, при интенсивном ускорении мощность генератора уменьшается, падает и сопротивление. И наоборот, на холостом ходу, когда двигатель потребляет мало топлива, от генератора начинает потребляться больше мощности, и сопротивление увеличивается.

Стандартная структура должностной инструкции автоэлектрика

Несмотря на то что должностную инструкцию каждая организация разрабатывает с учетом особенностей именно ее деятельности, основная структура документа остается неизменной и предусматривает несколько разделов:

Общие положения. Эта часть документа описывает основные условия трудовой деятельности автоэлектрика в организации. В частности, в этот раздел включается информация о требованиях, предъявляемых к претенденту на должность, о правилах его принятия в штат, увольнения и замещения. Кроме того, здесь же определяется место должности автоэлектрика в общей структуре предприятия, его непосредственный начальник и иные данные о должности. Должностные права и обязанности работника. Это основной раздел документа, представленный перечнем трудовых обязанностей и прав сотрудника

При этом важно, чтобы и обязанности, и права работника были определены как можно более подробно. Такая тщательность упростит выполнение работником своих трудовых функций и облегчит его взаимоотношения с работодателем

Ответственность работника

В этой части должностной инструкции определяются трудовые нарушения, за которые работник может быть наказан, и соответствующие виды наказания. Разрабатывая эту часть должностной инструкции, нужно помнить, что дисциплинарная и материальная ответственность сотрудника, установленная внутренними документами организации, не может быть строже, чем та, которую устанавливает трудовое и гражданское законодательство. В части же уголовной и административной ответственности не допускается отклонений от норм УК и КоАП соответственно ни в сторону ужесточения, ни в сторону смягчения.

Кроме указанного должностная инструкция должна содержать информацию:

• о дате утверждения и руководителе, утвердившем ее;
• должностных лицах, участвовавших в согласовании инструкции;
• дате ознакомления сотрудника с документом.

О том, как составить должностную инструкцию, читайте в «КонсультантПлюс». Если у вас еще нет доступа к системе, вы можете получить его на 2 дня бесплатно. Или закажите актуальный прайс-лист, чтобы приобрести постоянный доступ.

Электрические генераторы

Большинство современных электрических генераторов работают на основе закона Фарадея для ЭДС, гласящего, что в проводнике возникает напряжение, пропорциональное площади и скорости изменения магнитного потока. Вдобавок указанная величина умножается на количество витков. Немедленно видим способы повысить вольтаж:

1. Увеличить площадь намотки катушки.
2. Повысить скорость изменения потока магнитного поля:

• За счёт увеличения тока возбуждения ротора либо более сильных постоянных магнитов.
• Путём повышения скорости вращения.

Электрогенератор

Если брать промышленные генераторы, преимущественно применяется первая методика. Это вызвано жёсткими требованиями к частоте генерации. Что касается площади катушки, параметр задан конструктивно, изменить его проблематично. Цели описания простейших сведений: в сети встречается немало примеров, где электродвигатели пытаются запустить в качестве генераторов. Отдельные попытки не слишком успешны, а авторы наглядно демонстрируют незнание простейших законов физики.

Итак, преимущество синхронных генераторов в постоянстве частоты – часто это главное требование. От параметров напряжения напрямую зависят скорость работы двигателей, нормальная работы цепей фильтрации и прочее. Если вольтаж неправильный, прежде всего, требуется проверить регулятор напряжения генератора сравнением с показаниями мультиметра. А представьте теперь, что произойдёт, если частота питания возрастёт дважды. Да, отдельные типы асинхронных двигателей с короткозамкнутым ротором, вдобавок коллекторные реагируют преимущественно на амплитуду. А дальше?

Предлагается правильно выбирать для оборудования источник питания. А в описанном случае эти знания важны по той причине, что конструкция синхронных и асинхронных генераторов различна. Следовательно, методики проверки обязаны учитывать упомянутый факт. Кратко рассмотрим виды генераторов переменного электрического тока.

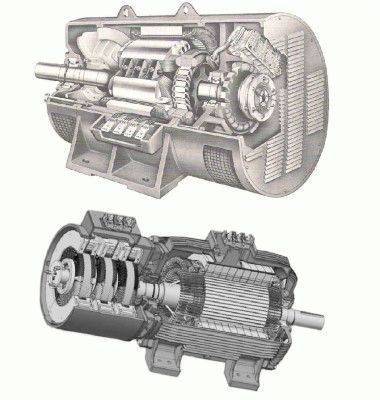

Различные конструкции генераторов

Проверка генератора мультиметром

Работоспособность генератора без его съема с автомобиля проверяется по одному и тому же принципу вне зависимости от модели авто, будь то иномарка или ВАЗ-2106. При этом не обязательно подсоединять мультиметр к генераторным разъемам, произвести замеры напряжения получается непосредственно на аккумуляторе. Проверяем генератор тестером следующим образом:

• на выключенном двигателе подсоединяем щупы мультиметра к аккумуляторным клеммам, черный провод к минусу, красный – к плюсу;
• включаем измерительный прибор – устанавливаем переключатель на измерение постоянного напряжения с максимальным пределом 20 Вольт;
• на исправном аккумуляторе тестер должен показывать U от 12,5, до 12,8 V;
• запускаем двигатель, еще раз проверяем показания напряжения, при нормальной зарядке оно должно увеличиться примерно до 14 В (в пределах от 13,8 до 14,5 Вольт);
• включаем дополнительную нагрузку (фары, моторчик печки на максимальное положение, магнитолу и т. д.), еще раз производим замеры;
• при работе ДВС на холостых оборотах U не должно падать ниже 13,7-13,9 В, если напряжение меньше, генератор нужно снимать и проводить более тщательную диагностику.

Если зарядка почти не падает под нагрузкой, это очень хорошо, означает, что генератор практически новый, а также аккумулятор в отличном состоянии. Когда на остановленном двигателе вольтметр показывает напряжение менее 12 V, сначала нужно заняться обслуживанием аккумуляторной батареи, в первую очередь следует ее подзарядить. Еще нужно учитывать, что постоянный недозаряд АКБ приводит к разрушению пластин аккумулятора, в запущенных случаях приходится и ремонтировать генератор, и заниматься восстановлением работоспособности батареи (иногда требуется ее замена).

Как проверить генератор своими руками

Диагностировать можно и самому. Для этого необходимо придерживаться инструкции.

Особенности диагностики:

• Проверять электронную часть мультиметром.
• Во время проверки состояния вентилей напряжение должно быть не больше 12 Вольт.
• В случае замены проводки генератора, менять следует на провода такого же сечения.
• Для самостоятельной диагностики генератора, генератор должен стоять на своем месте, собранным, ремень установлен.

Что нельзя делать при диагностике генератора:

1. Проверять, работает генератор или нет нельзя на искру, то есть методом короткого замыкания.
2. Соединять между собой разные клеммы. Нельзя также подключать клемму 30 или В+ к «массе».
3. Диагностировать генератор надо после подключения потребителя энергии. Особенно этого следует придерживаться, когда аккумулятор отсоединен.

Способ №1 проверки генератора

Этот способ простой. Надо завести двигатель, включить ближний свет фар. С аккумулятора отсоединить клемму — минус. Если при этом двигатель не троит, то есть работает стабильно, фары горят равномерно, без скачков, то значит генератор вырабатывает ток.

Если фары начинают мигать, двигатель подтраивает, то генератор работает с перебоями.

Способ №2. Проверка генератора мультиметром

Без нагрузки напряжение рабочего аккумулятора должно быть в пределах 12,5-12,7 Вольт. Во время запуска ДВС на АКБ идет нагрузка, поэтому в этот момент нормальным напряжением считается то, которое находится в пределах 13,8-14,8 В. После того, как АКБ получил максимальную нагрузку, напряжение должно снизиться до 13,8 В. Если напряжение не снизилось или снизилось значительно ниже, чем 13.8, то необходимо проверять генератор.

Как проверить реле генератора

Для этого потребуется мультиметр в положении напряжения или Вольтметр. Проверять реле нужно только на прогретом двигателе. Если авто стояло, мотор холодный, надо завести, включить ближний свет фар и дать поработать 15 минут.

Замерять надо между клеммами «Масса» и клемма «30». Рабочее реле должно выдавать напряжение в пределах 13.5-14.6 Вольт. Если показывает меньше 13В, то необходима срочная замена.

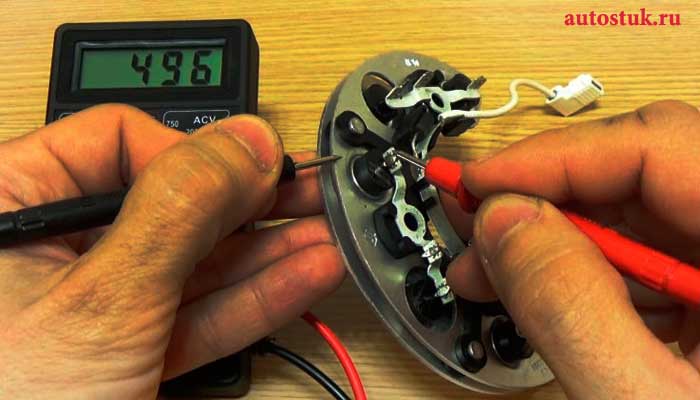

Как проверить диодный мост генератора

Для его проверки, диодный мост нужно снять. И потребуется аккумулятор. Переключаем мультиметр в положении измерения сопротивления Ом.

Как проверить ток отдачи

Смысл проверки — замерить, сколько тока потребляют включенные приборы. Проверяется только при подключенном ДВС.

• Заводим мотор.
• Увеличиваем обороты двигателя до максимума.
• Устанавливаем зонд на провод, идущий к зажиму 30 или В+.
• Включаем поочереди все электроприборы и записываем показатели мультиметра.
• Сложить записанные числа.
• Теперь надо включить все приборы и сравнить, равняется ли показания прибора с суммой измеренных по отдельности включенных приборов.
• Норма — это когда мультиметр показывает на 5 Амперов меньше, чем сумма измеренных значений. Но, если разница токов большая, значит есть неполадки.

Как проверить ток возбуждения генератора

Завести двигатель. Держать обороты ДВС на максимальном уровне. Подключаем мультиметр к клемме 67. Мультиметр покажет величину тока возбуждения. Если показывает от 3 до 7 Ампер, значит все в порядке. Если меньше 3 или больше 7, то генератор неисправен.

Как проверить обмотку

Для этого потребуется:

• снять держатель щеток;
• снять регулятор напряжения;
• зачистить концы колец;
• проверить обмотку визуально;
• подсоединяем щупы Омметра к контактным кольцам и статору. Нормальное сопротивления должно быть в пределах от 5 до 10 Ом.

Как проверить снятый генератор

Для этого потребуется измерить сопротивления, нужен Омметр или мультиметр в положении ОМ. Подсоединяем прибор к клемме 30 и к корпусу генератора. Детали генератора должны быть чистыми. Поочередно необходимо осматривать и измерять детали в генераторе. Более подробно смотрите на видео в конце статьи.

Почему генератор выходит из строя

Чаще всего генератор выходит из строя из-за износа комплектующих. Большинство деталей автомобильного генератора не подлежат ремонту. После того, как подшипник или щетка отработали ресурс, требуется осмотр и их замена. К дополнительным причинам выхода из строя относят:

• некачественные комплектующие;
• коррозия после попадания на агрегат солевых реагентов с зимней дороги, масла и других агрессивных сред.

Все неисправности условно делятся на две группы.

Поломки механической части генератора:

• Разрушение корпуса.
• Заклинивание подшипника. Ротор в корпусе вращается на подшипниках, и со временем деталь разбивается. Попавшая влага и пыль провоцирует подклинивание, шток перестает вращаться. В 70 % случаев при заклинивании подшипника происходит растяжение или разрыв ремня.
• Растяжение шкива.
• Износ угольных щеток.

Неисправности электроники:

• Генерация тока прекращается, если сгорела обмотка.
• Пробой диода.
• При неисправном реле АКБ не заряжается.

Как решить указанные проблемы своими руками – основные мероприятия

При пониженной загрузке аккумулятора электричеством в первую очередь нужно проверить предохранитель. А также, проверьте качество его контакта с гнездом, где он находится.

Проверьте износ щёток регулятора. При их износе требуется ремонт и замена регулятора генератора. Для проверки достаточно визуального осмотра. Если он не дал результата, используется специальный тестер.

Проверка и возможный ремонт диодных элементов. Для этого генератор снимается, производится замена повреждённых диодов с помощью перепайки.

При повреждении обмотки нужно выполнить перемотку. Однако, это сделать без помощи специалистов затруднительно. Лучше это делать в специализированных сервисах. С помощью специального тестера можно точно получить информацию о конкретных повреждённых диодах.

• Замена масла в двигателе своими руками — пошаговая инструкция как правильно, быстро и просто заменить масло в моторе и трансмиссии (125 фото и видео)

• Регулятор оборотов своими руками — как сделать простое устройство регулировки или плавный спуск (120 фото)

• Может ли не собственник оформить ОСАГО?

Ремонт роторного механизма. Делается в случае обрыва проводки в месте контакта с кольцами. Один виток отматывается, чистится, кольца прочищаются наждачкой. Повреждённый конец перепаивается. Полная замена колец производится только при обнаружении значительных повреждений.

Для проверки подшипников нужно снять генератор, полностью его разобрать. Проверяется наличие подвижности при прокручивании. При его наличии детали заменяются. При несильном люфте можно попробовать прочистить, промазать подшипники и установить их заново. Это может помочь.

Пробив диодного моста диагностируется следующим образом. Если после всех проведённых описанных выше мероприятий лампочка разрядки аккумулятора не погасла, имеет место пробой в системе. Демонтируется гайка «плюса» и обмотка.

Мост чаще всего меняется. Ремонтировать его не имеет смысла.

• Ремонт двигателя своими руками — капитальное восстановление и обслуживание двигателя внутреннего сгорания
• Бампер своими руками: как сделать полимерный уникальный бампер для авто в домашних условиях (125 фото)
• Покраска авто своими руками — подготовка к нанесению покрытия и основные этапы качественной покраски авто (100 фото)

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Признаки неисправного генератора

К внешним проявлениям отказа генератора относятся:

• соответствующий оптический индикатор на приборной панели продолжает оставаться в активном состоянии или мигает при запущенном двигателе;
• посторонние шумы;
• нагрев корпуса до слишком высокой температуры;
• характерный запах сгоревшей изоляции;
• тусклый свет фар, мигание лампочек, неустойчивая работа остальных потребителей электроэнергии (в первую очередь мощных), что ярко проявляется при аккумуляторе, выработавшем ресурс;
• разряд батареи с высокой скоростью.

При инструментальном контроле дополнительно принимаются во внимание

• несоответствие генерируемого напряжения паспортному значению с учетом имеющихся допусков в широком диапазоне нагрузок;
• полное отсутствие напряжения.

Диагностика поломок генератора

Теперь же поговорим о том, как самостоятельно произвести диагностику генератора автомобиля, чтобы не доверять это сторонним механикам, которые зачастую могут посоветовать чересчур дорогостоящий ремонт и ненужные запчасти. Начнем с того, как проверить обмотку возбуждения автомобильного генератора. Нам понадобится омметр, который следует поднести к кольцам ротора. Если значение сопротивления стремится к бесконечности, то скорей всего произошел обрыв, особенно слабыми местами являются спайки. Необходимо проверить их наиболее тщательно. Нормальное значение сопротивления колеблется в пределах 1,8–5 Ом. Если же подсоединить омметр одним концом к неизолированной части статора, а вторым к обмотке, то он должен показать разрыв цепи, в противном случае произошло замыкание.

А вот определить межвитковое замыкание либо обрыв возможно при помощи ПДО-1, если такой дефект есть, то на экране прибора изображены две кривые линии. С электрической частью все понятно, а вот как проверить работоспособность подшипников генератора на автомобиле? В основном диагностика осуществляется элементарным визуальным контролем. Не стоит упоминать, что наличие трещин, коррозии, наволакивания металла и иных дефектов недопустимы. Если вы что-то обнаружили, то потребуются новые запчасти.

Видео – Диагностика и ремонт генераторов своими руками

Неисправности диодного моста

 Диодный мост также является уязвимым местом генератора и его ремонт или замена производятся на снятом и разобранном генераторе автомобиля.

Перед проведением ремонта необходимо тщательно осмотреть деталь. Вероятнее всего, на нем просто отпаялись контакты от полупроводниковых элементов. В этом случае, их просто припаивают на место и устанавливают все детали обратно. Другое дело – когда на поверхности многих диодов появились обгорелые следы. В этом случае, лучше всего, произвести замену моста целиком и установить новый элемент на статор генератора.

Стоит кое-что сказать об особенностях диодов. Эти элементы предназначены для выпрямления напряжения и имеют проводимость только в одну сторону. Если данная проводимость нарушена – значит, полупроводник неисправен и требует замены. Обнаружить это путем внешнего осмотра невозможно, но существует следующий способ:

При помощи тестера с лампой проверьте проводимость всех диодов моста. Для этого, один контакт тестера прикладывается к одной стороне диода, другая – к другой. Если лампа не горит, то поменяйте контакты сторонами. Только в одном из положений лампа должна гореть и это касается всех остальных диодов. Если лампа совсем не горит, или горит в обоих направления, значит, диод нуждается в замене. Его отпаивают, выдавливают, на его место устанавливают новый и запаивают контакты.

Прочие неисправности. К таковым может отнестись нарушение различных контактных соединений. В этом случае, поверхности контактов зачищаются или происходит замена контакта целиком. Стоит напомнить, что плохой контакт, хотя бы в одном месте, приводит к снижению эффективности электроснабжения или выводу из строя узла целиком.

Стоит вернуться к ремню генератора еще раз. Даже если он натянут нормально, пощупайте его на предмет влаги. Возможно, что на него капнуло масло или антифриз, и он попросту проскальзывает, нарушая нормальную передачу вращающего момента на шкив генератора. Такое тоже имеет место быть.

Отдельно можно отметить повышенный шум при работе генератора. Виной этому шуму, чаще всего, является подшипник вала ротора. Его шум говорит о том, что он подвергся износу и нуждается в срочной замене. Медлить с этим делом крайне не рекомендуется. Дело в том, что нарушение балансировки вала приведет к соприкосновению ротора с активной сталью статора, появится замыкание, которое тоже будет влиять на уровень напряжения бортовой сети.

Устранить эту проблему можно. Для этого разбирают генератор, ротор снимается вместе с подшипником, который затем выпрессовывается из ротора. После этого, с помощью специального оборудования монтируется новый подшипник, и ротор устанавливается на свое место.

Это все, что связано с неисправностями генератора. Если после устранения вышеперечисленного проблема не исчезает, то искать ее уже нужно в другом месте.

Ремонт автомобильного генератора своими руками — проблемы с ремнем

Может понадобиться натяжка или установка новой запчасти. В первом случае нужно ослабить крепежные гайки, наклонить агрегат в направлении “от двигателя”, натянуть элемент и затянуть ключом гайку. При необходимости замены после наклона узла производится демонтаж и монтаж

Обращаем особое внимание, что новая деталь может прогибаться максимум на 0,2 см

Если натяжение в порядке, а агрегат все-равно сбоит, проверьте возможность рассматриваемой запчасти “проскальзывать” из-за наличия на ней хладагента или масла. При такой смазке нарушается нормальная передача момента вращения к шкиву.
