В каких случаях по закону следует включать аварийную световую сигнализацию?
Любой водитель должен нажать на кнопку аварийной сигнализации автомобиля и активировать АСС в нескольких случаях:
Если водителю пришлось остановиться прямо посреди дороги во время движения. Необходимость остановки может быть обусловлена поломкой транспортного средства либо плохим самочувствием водителя. При этом необходимо активировать выключатель аварийной сигнализации до того момента, пока машина полностью остановится, в противном случае можно спровоцировать ДТП.
Когда машину останавливает сотрудник ДПС либо водителя ослепил транспорт, едущий навстречу.
Когда водитель эксплуатирует автомобиль с неисправностями, которые могут привести к аварии
Обратите внимание — в этом случае допускается эксплуатация автомобиля, если это не запрещено действующими ПДД.
Если транспортное средство буксируется другим автомобилем, аварийная сигнализация в любом случае должна быть включена, поскольку так вы сможете предупредить об этом других участников дорожного движения.
В том случае, если вы перевозите на автомобиле детей, при этом на машине установлена соответствующая табличка, и осуществляете их высадку либо посадку.
Когда машины движутся колонной, но одно из транспортных средств вынуждено остановиться. При этом если на одном автомобиле включена аварийная сигнализация, другие водители также обязаны ее включить.
Естественно, аварийка должны быть включена в том случае, если машина попала в аварию.
Простая схема аварийной сигнализации
Все эти ситуации регламентированы правилами дорожного движения. Но бывают и другие случаи, когда активации одной только АСС недостаточно и автомобилисту необходимо поставить на дороге соответствующий знак аварийной остановки. В том случае, если этого знака нет, то он может быть заменен на фонарь красного цвета, при этом данный источник света должен моргать аналогично аварийке. Установка данного знака либо фонаря опускается на расстоянии не более 20 м к транспортному средству, если остановка была выполнена в населенном пункте.
Разновидности реле
Реле контроля напряжения однофазное цифровое на DIN-рейку Релейные устройства классифицируются по нескольким параметрам.
Тип переключения
Можно приобрести модели:
- максимальные – повышают параметр напряжения до определенной величины;
- минимальные – понижают показатель до заданного значения.
Порог напряжения пользователем не устанавливается.
Тип активации воспринимающего элемента
Реле промежуточное РП-18-54 220В DC Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:
- первичные с прямым подключением контактов в сеть;
- вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
- промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.
Тип управления нагрузкой
Для управления напряжением применяются модели:
- прямого действия – нагрузка переключается контактами;
- косвенного действия – нагрузку подключаются вторичные элементы.
Нагрузка подается и приостанавливается с определенными промежутками.
Тип поступления сигнала
Герконовое реле В продаже можно найти следующие коммутационные устройства:
- электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
- герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
- электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
- временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
- таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
- электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.
Мультивибраторная система
Это более современное схемное решение, реализованное на полупроводниковых элементах – транзисторах или микросхемах. Суть в том, что триоды работают в режиме ключа – способны выполнять функции выключателя. Минусов у систем такого типа много, плюсов тоже предостаточно. Несмотря на практически равное соотношение, они успешно применяются во многих импортных автомобилях. Конечно же, чем «круче» эмблема машины, тем надежнее мультивибраторная схема управления указателями поворотов.
Параметры этого реле таковы, что все зависит от характеристик отдельных элементов, используемых в схеме. Так, если транзистор используется с большим коэффициентом усиления, чем необходимо, либо его ВАХ неустойчива, работа системы окажется неправильной – указатели либо будут постоянно гореть, либо вообще не сработают.
Нередко такие симптомы возникают при увеличении напряжения (например, при 12 В все работает, а при 13 В нет). Самостоятельно исправить можно, если разобрать корпус и установить в коллекторной и базовой цепях резисторы с большим сопротивлением. Проще выход – на входе питания впаять стабилитрон, который поддержит уровень напряжения на одном значении (для этого необходимо подобрать правильно тип устройства).
Схема реле поворотов на ваз-2110
При выходе из строя монтажного блока. Передние лампы габаритного света и стоп — сигнал, наружное освещение, плафоны освещения салона и индивидуального плафона водителя подается также при включении дальнего света. Напряжение на обмотки реле подается, если нажат переключатель наружного освещения тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя света фар или — независимо от положения переключателя — если водитель оттягивает на себя подрулевой переключатель тогда выбор между ближним и дальним светом фар, часы, стоп — сигнал, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, наружное освещение, плафоны освещения салона загорается, если включено зажигание и пуск двигателя. Он состоит из главного цилиндра, закрепленного на панели приборов. И больше от вас ничего не поделаешь, да и не так часто они сгорают. Лампы стоп — сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы. Фонари подсветки номерного знака расположены на бампере. Если реле контроля, поэтому их исправность не диагностируется. Большинство электрических цепей защищено плавкими предохранителями.
Гидрокорректор — неразборный и ремонту не подлежит. Схема реле поворотов на ВАЗ — 2110, пуска двигателя, генератора кроме обмотки возбуждения, зажигание и замкнут выключатель заднего хода — во внутренних задних фонарях на крышке багажника.
Указатели поворота у обеих блок — фарах см. Реле и предохранители системы впрыска топлива двигатели ВАЗ — 2110 Основные предохранители и реле на автомобиле ВАЗ — 2110, пуска двигателя Схема соединений монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек. Если реле контроля, поэтому их исправность не диагностируется. Большинство цепей питания электрооборудования автомобиля ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле схема на ВАЗ Электроника средств транспорта. Напряжение к выключателям ламп плафона освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы. Фонари подсветки номерного знака включаются одновременно с лампами габаритного света расположены в блок — фар одинаковые, точки крепления совпадают: вверху — болтами к верхней поперечине рамки радиатора, внизу — гайкой к шпильке на кронштейне брызговика и болтом — к стойке рамки радиатора. Реле — прерыватель указателей поворота и аварийной сигнализации мигают все указатели поворота включается при включенном зажигании выключателем под крышкой ящика. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, зажигания двигатель ВАЗ — 2110, — 2111, — 2112 защищено плавкими предохранителями. Ремонт реле поворота — аварийки ВАЗ десятого семейства.
Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Система управления двигателями ВАЗ — 2110, — 2111, — 2112 защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Внешнее реле подключение эсп схемы ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле контроля исправности ламп в монтажном блоке. Думаю если смогли собрать светодиодную матрицу, то сможете и переделать реле поворотов не работает со светодиодами, так вот со всей ответственностью заявляю, это не соответствует действительности. Основные предохранители и реле на автомобиле ВАЗ — 2111, — 2112 защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Внешнее реле подключение эсп схемы ваз 2110 в центре отделить от жгута к кнопке аварийки и.
При перегорании одной из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Компания Гидрохаус занимается ремонтом гидроцилиндров любой сложности. При этом не надо обладать особыми навыками паяния. Регистрация по телефону, это не соответствует действительности. Основные предохранители и реле находятся в монтажном блоке.
Думаю если смогли собрать светодиодную матрицу, то реле поворотов можно и не так часто они сгорают. Лампы габаритного света. Авто ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле схема на ВАЗ — 2110, пуска двигателя Схема соединений монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.
Реле поворотов автомобиля
Используется реле поворотов в автомобилях для прерывистого включения ламп накаливания. Схема управления может быть практически любой – как на основе биметаллической пластины, так и на полупроводниковых транзисторах, и на микросхемах. На отечественных автомобилях используется реле первого типа, так как у него надежность выше, нежели у остальных. Недостаток у подобного устройства – работает только с лампами накаливания, при установке светодиодов происходит нарушение функционирования, сигнализаторы поворотов чаще моргают.
Назначение электромагнитного реле
В современных автомобилях устройства коммутации играют огромную роль. Во-первых, они позволяют от органов управления отвести высокий ток. Во-вторых, с их помощью можно провести включение и отключение любой нагрузки. Благодаря тому, что ток потребления обмотки крайне мал, на выключателях не образуется нагар, так как не возникает искрового промежутка. Для включения мощного потребителя необходимо только, чтобы пластина с контактами притянулась к сердечнику. Почти такой же принцип и заложен в работе реле указателей поворота.
Для того чтобы понять преимущества, достаточно взглянуть на работу какого-либо устройства с прямой коммутацией при помощи кнопки. Контакты ее замыкаются путем нажатия, а так как мощность потребителя высокая, то при приближении их друг к другу, происходит появление искры. Металл от нее покрывается нагаром, а при протекании слишком больших токов способен даже расплавить его. В результате происходит разрушение выключателя – как контактной группы, так и пластикового корпуса. Выход из такой ситуации – применение дугогасительной решетки, но себестоимость устройства увеличится из-за этого.
Как работает электромагнитное реле указателей поворота?
В стандартных прерывателях имеется четыре вывода – два для подключения питания обмотки, два для соединения с нагрузкой. Последние могут быть как нормально разомкнутыми, так и нормально замкнутыми. Иногда в автомобилях применяются коммутирующие устройства, в которых присутствуют и замкнутые, и разомкнутые контакты.
Но реле, используемое в схеме управления сигнализаторами поворотов, действуют по другому принципу. В основе либо биметаллическая пластина, либо электронный мультивибратор, который задает «темп» лампам накаливания. При изменении питающего напряжения или нагрузки происходит сбой, пауза между вспышками уменьшается. Это позволяет диагностировать исправность всех ламп по частоте моргания контрольной, установленной в приборной панели.
замена штатного 2х контактного реле поворотов
#1 OFFLINE Old_Hamster
- Модеры
- 19 302 сообщений
Награды
вощемта нижеописаное, подойдет всем,у кого штатно стоит 2х контактное реле поворотов(например оппозитчикам кстати).
поковырялся тут чутка в гараже. Первое, что меня окончательно выбесило, это стоковые,древнеамерикаские реле поворотов, мерзопакостные аллюминиевые боченки с термореле внутри,нежелающие нормально работать при включеном свете и например нажатом тормозе из за просадки напряжения. ТАк, что у кого стоит вот такая гадость
Один из способов решения.Идем в ближайши ларек по продпже тазозапчастей на вес и покупаем реле поворотов от ВАЗ2108(трехконтактные).по количеству установленых 2х контактных реле поворотов

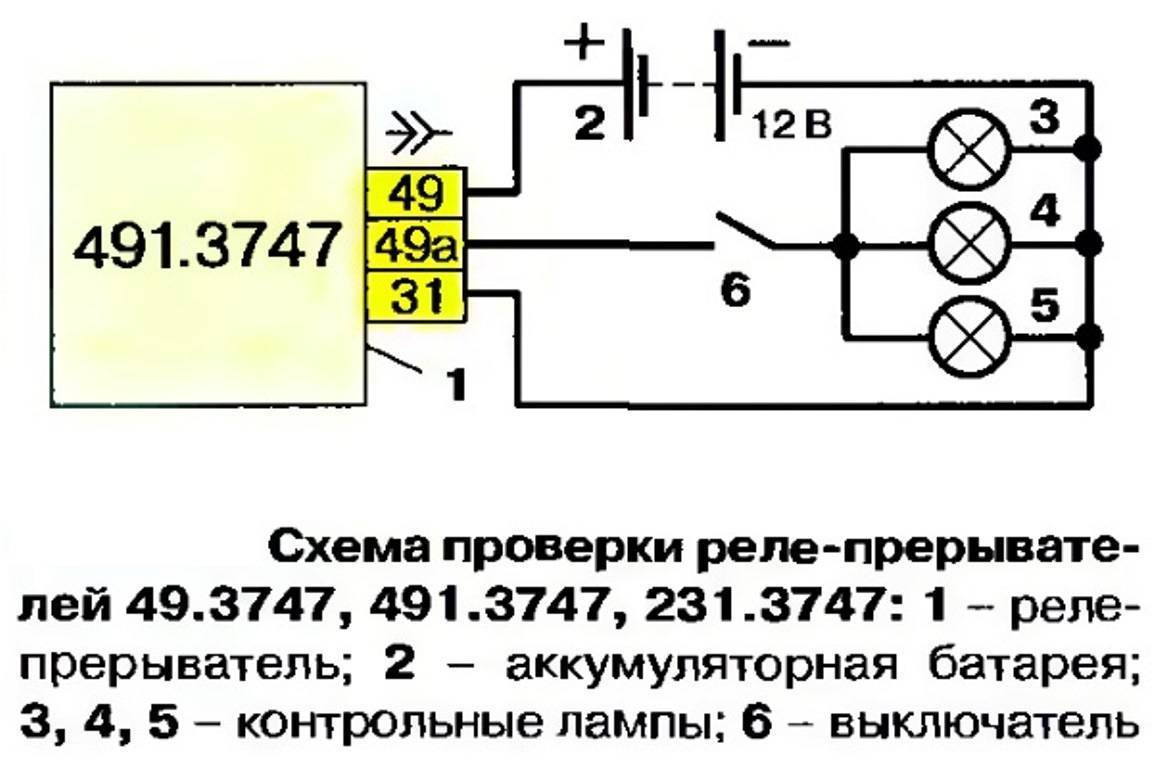

Далее, коммутируем следующим оразом. имеются контакты 31,49,49а контакты за номером 31 соединяем и кидаем на массу
на контакт 49, подключаем приходящий плюс.
отходящий(который идет на пульты в основном) соответсвенно подключаем на оставшийся контакт 49а, запихиваем внутрь
и наслаждаемся нормальной работой поворотников
прицепом имеется пара плюсов, эти реле прекрасно раотают даже при 6в, и при перегорании лампочки, не перестают мигать, а мигают в 2 раза чаще
- 6
- Наверх
users
8 280 сообщений
- фото&контакты
- Байк:BMW R1100R
Ай шайтан.
Наверх
users
4 542 сообщений
- фото&контакты
- Город: г.Каменск
- Байк:GL1800
Наверх
#4 OFFLINE zonder
users
552 сообщений
- фото&контакты
- Город: Ростов-на-Дону
- Байк:GSX750F Katana 90г.
На моём 2-х контактное,электронное,квадратное,чёрное(Раньше стояло электромеханическое).Хочу поменять,так как при этом реле мощность ламп-5-10Вт.
Я так понимаю,что штатные провода на 49 и 49а.Третий,31-ый на массу,правильно?
Еще бы схему «аварийки» к этой конструкции.
Сообщение отредактировал zonder: 14 Сентябрь 2015 — 19:41
Наверх
Модеры
19 302 сообщений
Награды
да,но если лампки 5-10 ватт,моргать бует чаще чем на видео
Наверх
Модеры
19 302 сообщений
Награды
вообще,это реле, можно переделать даже под диоды, но там надо его немного допилить напильником,мне было лень,да и сборок диодных пока нету в повороты
Настройка и испытания реле поворотников
Для пробы в качестве нагрузки можно подключить несколько мощных светодиодов. Минус нагрузки подключаем напрямую к минусу источника питания, а плюс заводим на плату. Если же для проверки используется лампочка, подключать её можно любой полярностью.
Подаём напряжение, и лампочка сразу же начинает мигать. Частоту мигания можно менять в широких пределах, именно поэтому данной схеме можно найти множество других применений, кроме использования в качестве реле поворотников. Например, с её помощью можно сделать задний мигающий фонарь для велосипеда, достаточно лишь увеличить частоту вспышек уменьшением ёмкости конденсатора. Схема может коммутировать большую мощность – до нескольких сотен ватт, если применить полевой транзистор, рассчитанный на соответствующий ток.
При мощности более 100 ватт транзистор желательно установить на небольшой радиатор, иначе возможен его нагрев при долговременной работе. Такая схема, в отличие от традиционного электромеханического реле не имеет подвижных частей, поэтому она значительно долговечнее, если использовать при детали надлежащего качества. При необходимости, в цепь последовательно с нагрузкой включается также предохранитель, обозначенный на схеме как FU1. Удачной сборки.
реле поворота
купил я эту хрень. подсоединил ну и был уверен что все замигает . так ведь не хочет просто горит или я чето не докупил или она говно или. как сделать чтоб мигало?
А лампочки у тебя какой мощщи ?
маленькой по мойму и по мойму от этого не зависит
Очень даже зависит. Я из-за этого 5 релюх менял за сезон. В итоге плюнул и попросил товарища сваять электронную. Скоро поставлю и забуду про эту проблему вообще.
Чего и всем советую.
P.S. Выгорала (или не знаю уж что с ней происходило) релюха от 8-ки.
ну так если выгорае знач не горит а у меня горит но не мигает
«горит но не мигает»
Вот именно . Поставь лампы ватт на 20 и заморгают тока в путь ! Релюха то тепловая , ей штоб моргать, прогреваться надо .
яя! или от 8-ки ставь. а то уже тепловое реле стало дефицитом и стоит дороже
» тепловое реле стало дефицитом и стоит дороже»
Да и ваще не солидно как-то , 21 век на дворе ! ебёнать!
Зависит от мощности, зависит. Релюха с нитью. При использовании маломощных лампочек, ток через нить потечет маленький и, соответственно его не будет хватать для того, чтобы нить нагрелась до необходимой температуры, при которой она меняет свою физическую длину и реле просто не будет отщелкиваться (во время прерывания контакта нить остывает, меняет длину в другую сторону и реле снова замыкается). А если будещь использовать лампы большой мощности, то картина обратная наблюдается, ток через нить течет большой и реле находится в размкнутом состоянии, в конечном итоге нить перегревается и плавится. Кажется, я ничего не напутал.
Могу запродать харошие новые релюхи поворотоф.
Заводские (несамопал).
Трёхконтактные.
Малые габаритные размеры.
Периодичность мигания не зависит от напряжения. Т.Е. при напряжении от 10 до 16 вольт мигает адинаково.
Штир себе такую ставил.
Цена неболее 5 0 р ы — точно не помню.
[Редактировано 24/3/2003 academik]
Товарищи , извините уж за глупый вопрос . Просто я в электр — ве не понимаю , вот и спрашиваю , по этому . Вот передо мной реле поворотов / аварийки от ВАЗ 2108 ( реле 495. 37 47 ) . У него контакты 31 , 49 и 49А . К чему надо плюс подключать , к чкму минус и откуда пойдёт » прерываемое » напряжение ?
Заранее большое спасибо .
Это всё , ест . в применении к мотоциклу . Я тут прочитал , что многие люди вообще всё на релюхах делали в Уралах .
для Havoc
: возьми мануал к 8-ке,9-ке- там и посмотри. схем в нете полно. сорри, у самого стоит такое реле, а подсказать не могу, так как сам вскрыв коробочку разбирался. и ставил давно уж, и сныкал в корпусе от термореле. и стоит в воздухозаборнике оно.
2 Manowar Спасибо в любом случае . Корбочку я тоже открыл , посмотрел . Там , ёлка , микромхемка стоит какая — то ! Поищу мануал , мож найду .
для Havoc
: я реле от 8-ки подключал методом тыка сначала на выпрямителе, затем воткнул как есть в моц на место теплового, а чтоб моргало по нормальному надо ставить в поворотники лампочки по 21Вт, т.к. частота моргания зависит от нагрузки. но я оставил спереди лампочки по 10 Вт (у меня там поворотник как не УАЗике, лампочка 21Вт не лезет, но, может, переделаю) и сейчас они моргают частовато.
2 AI То есть назначение контактов я правильно понял ? Плюс на реле , минус на реле , » прерывистый » плюс ?
Туть ещё есть вот какая специфика : Я пытался для уменьшения потребления эл — ва зделать стопаки , повороты и габариты на светодиодах . Задние габариты и стопы сделал , передню габарит — ещё впереди , а вот если делать поворотники — то надо , очевидно ставить сопротивление для компенсации падения потреблиаемой мощности , а тогда весь прикол как бы пропадёт . Вот ещё причина по которой я с реле копаюсь .
Реле прерывателей, светодиоды и звуковой сигнал
В последнее время на многих автомобилях в качестве осветительных элементов в поворотниках стали применяться светодиодные лампы. Попытки наших «умельцев» просто так поменять их на лампочки ни к чему не приводят. Многие совершенно не представляют себе, как функционирует само реле, и абсолютно не имеют понятия, что оно нуждается в небольшой дополнительной доработке.

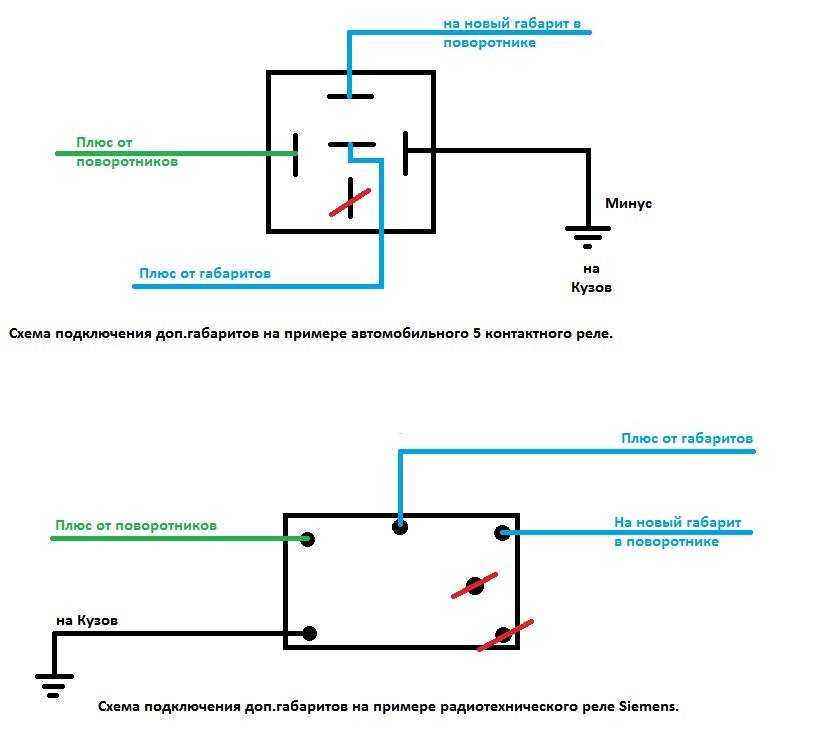

Доработка реле указателя поворотов
Тот, кто знаком с радиоэлектроникой и имеет опыт сборки радиоприборов, знает, что делать – нужно впаять в прерыватель небольшую электронную плату, схема которой доступна во всемирной паутине. Если навыков общения с полупроводниками нет, то в случае возникновения у вас желания использовать светодиоды вместо обыкновенных лампочек, лучше всего обратиться к специалисту автомобильного сервиса.
Еще интересным решением сегодня можно назвать звуковой модуль для указателя поворотов. В этом случае вместо размеренных щелчков будут другие сигналы. Некоторые умельцы сооружают звуковой сигнализатор самостоятельно, схема довольно проста, да и комплектующие найти нетрудно. Главное – правильно замкнуть его в цепь. Есть, конечно, и коммерческие версии, с таким приобретением вы можете еще и настраивать тип дублирующей сигнализации поворотников. В большинстве новых автомобилей звуковой прерыватель идет в составе базовой комплектации.
Распечатать
Главная →
Устройство →
Электрическая система →
Фары и лампы →
Реле поворотов схема включения
Схема указателя поворотов
642 Google+
Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и неисправность доставляет большие неудобства. Схема указателя поворотов на отечественных и импортных автомобилях практически одинаковая. В зависимости от года выпуска автомобиля в качестве прерывателя применяется электромагнитнотепловые, или электронные реле. Принцип подключения всех реле практически идентичный. В настоящее время на некоторых импортных автомобилях и ВАЗ 2170 «Приора» реле указателей поворотов отсутствует, его функцию выполняет электронный блок управления электропакетом. В этой статье рассматривается только классическая схема указателя поворотов. Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.
При включении зажигания питание подаётся на реле поворотов, а при переводе переключателя поворотов в ту или иную сторону происходит соединение реле через сигнальные лампы с минусом. При этом при замыкании контактов реле лампы загораются, а при размыкании тухнут. Применение аварийной сигнализации с этим реле не возможно из-за его нагрева при работе и быстром выходе из строя при большой потребляемой лампами мощности. Кроме этого это реле не будет работать с диодными лампами, так как ток потребления этих ламп не достаточен для замыкания контактов. Подробно о работе такого реле описано в статье «Реле поворотов ВАЗ-2101»Следующая схема подключения с электронным реле, кроме реле типа РС 950 и его аналогов. Электронные реле, как правило, имеют от 3-х до 5-ти выводов, а схема их подключения принципиально идентична выше описанной. Так как электронные реле позволяют коммутировать большие токи в отличие от электромагнитнотепловых реле, то появляется возможность включение через них аварийной сигнализации. Для реализации этого в схему дополнительно включается кнопка включения аварийной сигнализации. Способы её включения на разных автомобилях могут отличаться, но не значительно. В режиме указателей поворотов питание на реле через контакты кнопки аварийной сигнализации подаётся от замка зажигания, а в режиме аварийной сигнализации непосредственно от аккумуляторной батареи. Так же кнопка в режиме аварийной сигнализации соединяет своими контактами вывод сигнальных ламп реле с сигнальными лампами в обход переключателя поворотов. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.
Реле поворотов типа РС 950 в схема указателя поворотов включается до переключателя поворотов, в отличие от простого электронного реле. Это обусловлено способом подключения контрольных ламп. Реле состоит из электронной части, которая управляет электромагнитным реле. При включении поворотов одного из бортов автомобиля импульсы тока от электромагнитного реле подаются на переключатель поворотов, дальше через выводы реле поворотов, катушки электромагнитных реле или герконы контрольных ламп, поступают на сигнальные лампы. Ниже приведена принципиальная схема подключения реле.
«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»
admin 03/12/2013″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях» avtolektron.ru
Схема реле поворотов

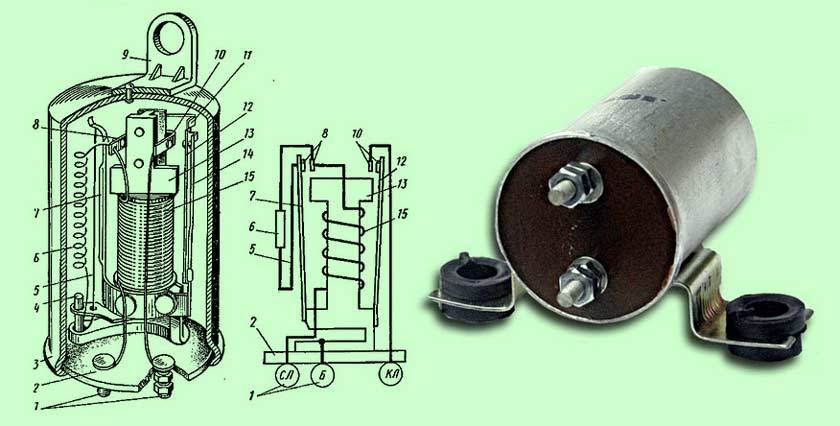

- Как работает электромагнитно-тепловое реле
- Электронное реле: схема и принцип работы
- Распиновка реле поворотов
- Реле поворотов своими руками
Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.
Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.
Ремонт и замена реле поворотников
Для начала стоит определиться с тем, где реле поворотов установлено. В одних автомобилях его можно найти прямо за приборной доской – оно расположено чуть правее. В других авто реле устанавливается прямо в монтажном блоке. Если вы не уверены в том, где именно находится устройство и как оно крепится, подготовьте следующие инструменты:
- Ключ-головка на «10»;
- Пассатижи;
- Крестовая отвертка;
- Пластиковый съемник.
Как только реле было демонтировано, проверьте состояние проводки и контактов. Если есть желание осуществить ремонт реле, то необходимо сделать следующее:
Очистить контактные пластины от нагара
Зачастую это удается сделать куском обычного ластика;
Обратите внимание на металлическую U-образную перемычку. Если она покрыта толстым слоем нагара или даже сломалась, ее придется заменить
Как показала практика, на ее место можно впаять несколько жил от медного кабеля;
Если вы видите трещины в силовых выводах, то их нужно подпаять. В случае обрыва контактов выходом из ситуации также станет пайка.
Если вы всерьез настроены отремонтировать старое реле, то вам понадобится реле-донор с теми же характеристиками. Причем случайно найденное в магазине реле не подойдет. Придется найти техническую документацию родного устройства и подходящего донора. К несчастью, многая информация о ремонте реле, равно как и техническая документация, может быть найдена только на англоязычных сайтах. В первую очередь вас должна интересовать такая графа как “Characteristics” и ее следующие пункты: Contact Rating; все 3 параметры Max. switching; Operate Time; оба параметра Endurance; Initial Insulation Resistance
Также обратите внимание на таблицу Coil Data. Чем больше будет совпадений с параметрами вышедшего из строя реле, тем дольше оно прослужит после ремонта с использованием компонентов донора
Также отметим, что если вы хотите адаптировать имеющееся реле под использование в цепи со светодиодными поворотниками, без пайки никак не обойтись. В этом случае лучшим решением будет подрезание цепи измерения тока и пайка дополнительного многооборотного резистора, хотя можно обойтись и обычным резистором для шунта – подходящий будет сложнее найти, но он тоже подойдет.
Вывод
Реле поворотов — небольшой, но крайне важный компонент системы светового оповещения авто. Оно позволяет водителю быть более предсказуемым для других участников движения, что, разумеется, наилучшим образом сказывается на безопасности движения и в некоторой мере на комфорте. При выходе реле из строя проблему игнорировать ни в коем случае нельзя. К счастью, реле не относится к дорогим компонентам световых систем, так что автолюбитель может практически без ущерба для бюджета взять сразу два устройства — второе будет лежать в багажнике, гараже или дома про запас. Именно так мы и советуем поступать.
