Реле регулятор скутера, для чего он нужен

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.


Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

  • аккумулятор;
  • индикаторы;
  • лампочки;
  • датчики;
  • обогатитель;
  • другие узлы;
  • пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).


Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.


Распиновка реле-регулятора скутера

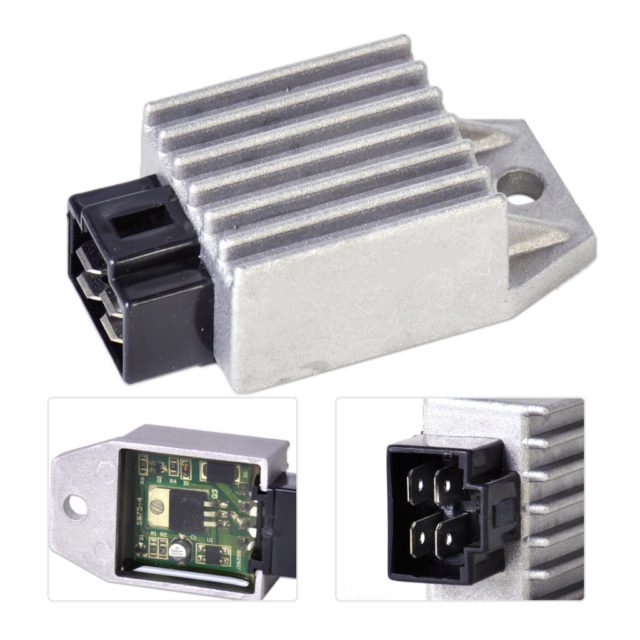

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

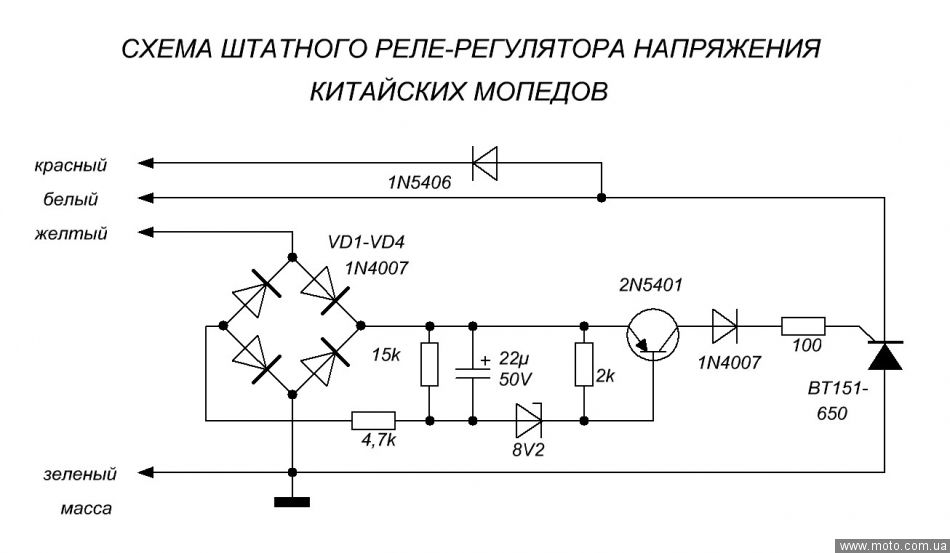

Электрическая схема подсоединения реле-регулятора

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

  1. Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
  2. Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
  3. Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
  4. Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
  5. Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
  6. Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.

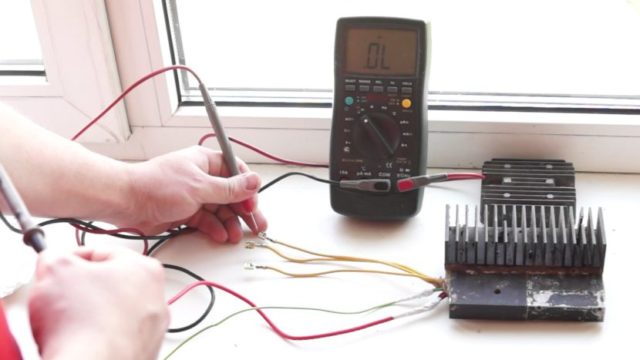

С применением мультиметра проводят проверку реле-регулятора на китайском скутере

Для того чтобы сделать измерение, нужно:

  • переключить прибор в режим «КилоОм» и снять регулятор;
  • затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
  • после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
  • затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
  • меняем местами щупы (ДС) и замеряем показатель повторно;
  • остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.


Заменить неисправный реле-регулятор на скутере не составит труда

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

  1. Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
  2. Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
  3. Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
  4. Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
  5. Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
  6. Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.

На скутерах 4Т реле-регулятор проверяют при помощи тестера. Обычно для этих целей используется механический тестер, хотя есть и электронные модели.

Для того чтобы сделать измерение, нужно:

  • переключить прибор в режим «КилоОм» и снять регулятор;
  • затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
  • после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
  • затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
  • меняем местами щупы (ДС) и замеряем показатель повторно;
  • остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Чем больше отклонение от нормы, тем больше вероятность того, что в скутере что-либо перегорит. Поэтому при запуске скутера со стартера при скачке напряжения при неисправном реле лампочки как правило перегорают.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Помимо стабилизации напряжения, реле также преобразует переменный ток в постоянный, что необходимо для зарядки аккумуляторной батареи.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.
