Как проверить ручник
Самый простой способ проверить ручник – это вывесить одно из задних колес автомобиля, поставить автомобиль на ручник и попытаться вручную покрутить колесо. Если колесо прокручивается, значит, стояночный тормоз неправильно работает и требуется, скорее всего, регулировка или замена троса.
Есть еще один способ проверить ручник автомобиля, но он более «жестокий» по отношению к тормозным колодкам автомобиля и другим элементам тормозной системы. Способ заключается в том, что автомобиль ставится на ручник, после чего включается первая передача и давится педаль газа в пол. Если ручник хорошо держит машину, она слегка дернится и сразу заглохнет.
Стояночный тормоз, как проверить его работоспособность
В тормозной стояночной системе в основном применяется механический тормозной привод, обеспечивающий передачу тормозного усилия к тормозному механизму от человека. Человек взаимодействует с ножной педалью, тягой или ручным рычагом. Наиболее распространенным механизмом является ручной рычаг, что, как правило, расположен рядом с сиденьем справа от водителя. Ручной рычаг оборудован храповым механизмом, который фиксирует стояночный тормоз в рабочем положении. На этом рычаге находится выключатель контрольной лампы ручника. Сама лампа вмонтирована на приборной панели и включается во время срабатывания стояночного тормоза.
На транспорте с дисковыми тормозами используют следующие конструкции тормозного стояночного механизма — барабанный, кулачковый и винтовой.
Проверять работоспособность стояночного тормоза необходимо регулярно (желательно после каждых тридцать тысяч километров езды), так как ручник может находится в рабочем состоянии, однако очень слабо держать автомобиль, что может привести к скатыванию транспортного средства с уклона и созданию аварийной ситуации. Особенно это касается автомобилей, которые эксплуатируются длительное время.
Для проверки работоспособности ручника необходимо поставить автомобиль на небольшую горку с примерным уклоном в 25 процентов. После этого необходимо остановится, дернуть ручной тормоз вверх до упора, включить нейтральную передачу, отпустив, при этом, педаль тормоза. Если транспортное средство выстоит и не скатится вниз, значит нет необходимости в регулировке стояночного тормоза.
Если поблизости нет подобного уклона, вы можете проверить состояние стояночного тормоза другим способом. Для этого поставьте транспорт на ровную поверхность, после чего необходимо дернуть ручник и поставить в нейтральное положение рукоятку переключения передач. Теперь выйдите из автомобиля и попробуйте самостоятельно толкнуть транспортное средство. Если оно сдвинулось с места, значит стояночный тормоз работает слабо.
Кроме того, существует еще один метод проверки стояночного тормоза. Для этого необходимо затянуть его до отказа, включить первую передачу и медленно отпустить сцепление. Если прибор нормально работает, мотор транспортного средства должен заглохнуть. В ином случае автомобиль начнет очень медленно двигаться, что свидетельствует о необходимости отрегулировать ручник или произвести замену тросика.
Стояночный тормоз: виды
Проблема стоянки автомобилей с большой массой на склонах дороги известна давно. Автомобиль с механической коробкой передач на стоянке с заглушенным двигателем можно легко сдвинуть с места. Для решения этой проблемы и был придуман стояночный тормоз, который теперь повсеместно используется не только в легковых, но и в грузовых автомобилях.
Основная тормозная система в автомобиле имеет педаль, при помощи которой и осуществляется управление тормозом. При помощи педали можно мягко снизить скорость или использовать экстренное торможение для предотвращения столкновения. Но использование основной тормозной системы без участия водителя невозможно, поэтому при длительных стоянках используется ручной тормоз, который имеет тросы, блокирующие колеса.
Функции стояночного тормоза
Стояночный тормоз в основном используется при длительных стоянках автомобиля с целью того, чтобы автомобиль не скатился по наклонной дороге. На крутых склонах рекомендуется использовать стояночный тормоз при длинных и коротких стоянках.
При выходе из строя основной тормозной системы также используется стояночный тормоз. Его можно спустить резко или медленно в зависимости от конкретной ситуации. Поэтому исправность ручного тормоза является залогом безопасного вождения и наличия второй запасной системы торможения на экстренный случай. На сегодняшний день ручной тормоз является важным элементом, который устанавливается в каждый автомобиль. И при прохождении очередного технического осмотра проводится проверка данного узла автомобиля.
Типы тормоза стояночного тормоза
Стояночный тормоз в зависимости от признаков можно разделить на несколько типов. По типу привода ручной тормоз делится на:
- механическую систему торможения;
- гидравлическую систему торможения.
В большинстве современных автомобилей используется в основном стояночный тормоз с механическим приводом. Он безотказный и не подводит в экстренных ситуациях. Что касается ручного тормоза с гидравлической системой, то он используется реже за счет более сложной конструкции.
Для запуска ручного тормоза с механической системой необходимо потянуть рукоятку на себя. В этом случае натянутся тросы, которые и заблокируют колесную базу и приведут к снижению скорости и торможению.
На автомобилях с автоматической коробкой передач используется ручной тормоз, который приводится в действие при помощи педали. Педаль ручного тормоза в такой автомобиле обычно располагается на месте педали сцепления в современных автомобилях и автомобилях более раннего выпуска.
В зависимости от типа привода ручной тормоз может быть барабанный, кулачковый или винтовой. Рычаг используется в барабанных тормозах, при натяжении троса он воздействует на тормозные колодки. Колодки прижимаются к барабану, и происходит торможение со снижением скорости. Существует и такой тип стояночного тормоза, который получил название трансмиссионного или центрального. При активации данного тормоза блокируются не колеса, а карданный вал. Все это приводит к снижению скорости и конечной остановке автомобиля.
Устройство стояночного тормоза
В основе стояночного тормоза лежит несколько основных элементов. Сюда относится механизм, при помощи которого тормоз приводится в действие. Это может быть педаль или рычаг. В каждом ручном тормозе имеются тросы, которые и воздействую на основную тормозную систему, и приводят к снижению скорости и торможению.
Ручной тормоз является надежным механизмом и ломается в редких случаях, но для повышения безопасности вождения необходимо проводить проверку технического состояния данного узла. Для проверки тормоза необходимо запустить двигатель, спустить ручной тормоз, включить первую передачу и спустить сцепление.
Ручной тормоз необходимо использовать во всех вышеописанных случаях, так как если не использовать ручной тормоз долго, это может привести к коррозии элементов и выходу из строя системы ручного торможения. Исправный ручной тормоз повышает безопасность эксплуатации автомобиля, снижает риски аварий. Поэтому в привычку каждого водителя должно войти не только постоянное использование системы ручного тормоза, но и регулировка и ремонт данной системы с целью предупреждения аварийных ситуаций.
Подготовительная часть
Перед тем, как приступать к осуществлению регулировки степени натяжения троса ручного тормоза, предстоит запастись следующими инструментами и материалами:
- трещоткой и рожковым ключом (обычно – на 13, но это зависит от конкретной конструкции);
- смазка типа WD-40;
- удлинитель с лампой, если освещенность днища автомобиля окажется недостаточной.

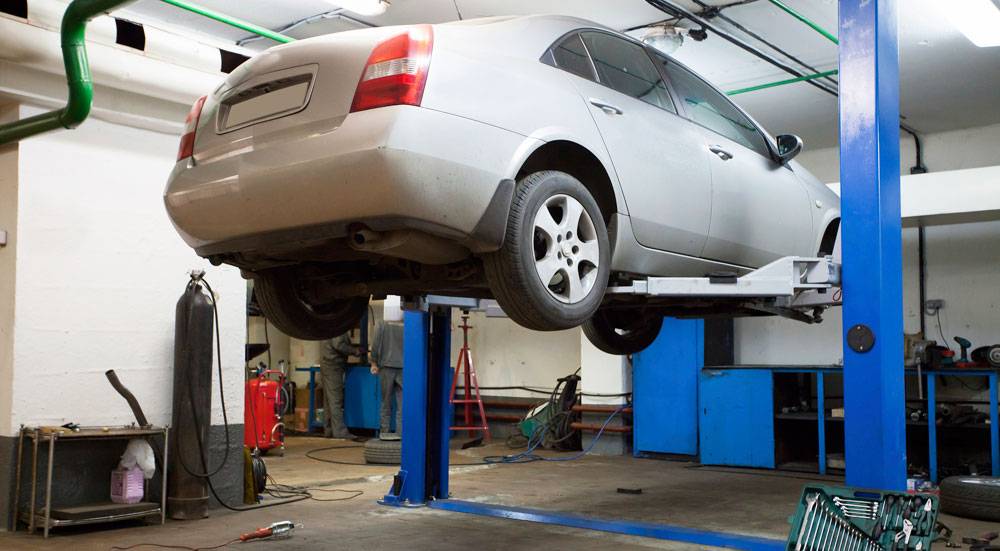

Работы следует выполнять на подъёмнике/эстакаде, подойдёт и смотровая яма, которой оборудованы многие гаражи. В крайнем случае, можно поддомкратить зад автомобиля и выставить его на колодки.
Отметим, что у некоторых моделей автомашин регулировка ручника производится непосредственно с салона, поэтому данный момент следует обязательно уточнить.
Если доступ к низу автомашины обеспечен, следует убедиться, что неработоспособность СТ вызвана не заклиниванием тросика из-за попадания на его поверхность грязи и других предметов. В этом случае достаточно просто очистить тросик и затем смазать его.
И ещё один нюанс: приступать к регулировке можно, только если техническое состояние тросика, колодок и приводного механизма находится в удовлетворительном (рабочем) состоянии.
Как самостоятельно подтянуть стояночный тормоз
Обучение навыкам использования стояночного тормоза является неотъемлемой частью учебного процесса в автошколах. Но, когда дело доходит до практики, большинство водителей даже не вспоминают о существовании этого дополнительного средства безопасности, предпочитая фиксировать свой автомобиль с помощью включения первой передачи.
В принципе на небольших склонах это вполне действенный метод, не говоря о ровных горизонтальных площадках. Но вряд ли вы найдёте хотя бы одного водителя, который бы хотя бы единожды не забыл при включении зажигания, что его машина находится не на нейтральной передаче. И хорошо, если такие случаи заканчиваются просто неожиданным рывком. А что, если впереди всего в нескольких десятках сантиметров стоял другой автомобиль или, к примеру, столб освещения?
Заметим, что подобные ситуации вовсе не редки, поэтому привычка затягивать рычаг ручника – это вовсе не излишество. Но, к сожалению, слишком частое использование стояночного тормоза, а также ряд других причин, о которых мы сегодня расскажем, могут стать причиной снижения эффективности подтормаживания. В таких случаях вовсе не обязательно бежать за новым тросиком – скорее всего, вам просто нужно заняться регулировкой ручника, которая с большой вероятностью решит все возникшие проблемы.
Частые причины поломок
Как правило, ответ на вопрос о том, почему не работает ручник, кроется в самых банальных вещах. Существует 4 основных неисправности стояночного тормоза.
Неправильно отрегулированный болт, который нужно ослабить или подтянуть.
Клин троса в оплетке. В этом случае поломка ручного тормоза происходит из-за попадания влаги внутрь, которая приводит к коррозии.
Обрыв тросиков, идущих от планке к колесам. Этот элемент легко поддается замене.
Закисание тросика. Случается это, если подолгу не пользоваться стояночным тормозом.
Кроме того, причина поломки ручника иногда кроется и в состоянии тормозных колодок. Они могут изнашиваться, из-за чего при остановке автомобиля слышен характерный скрежет. В этом случае нужно произвести замену изношенных деталей, которые, как правило, выходят из строя на правом и левом колесе одновременно. Привести к этому может и неправильное использование самого ручника. Он во время движения должен быть полностью опущен.
Еще одной причиной того, что плохо работает ручной тормоз, является появление налета на тормозных колодках. Случается это редко, чаще всего после объезда луж. Лед, соли и реагенты можно счистить легким нажатием на тормоз во время движения машины на короткие дистанции. Кроме того, накладки могут быть попросту замасленными из-за течи сальника или рабочего цилиндра. В этом случае нужно вначале устранить неисправность в подтекающем элементе, а затем полностью заменить колодки или очистить их.
Ниссан кашкай, регулировка ручника (устройство колодок ручного тормоза)!
Как правильно отрегулировать ручник и как устроены колодки ручного тормоза на Ниссан кашкай, смотрите.
Позади, на пассажирском диване, на центральной панели есть еще два самонарезающих винта по бокам. Их можно увидеть сразу.
Если все 5 винтов отвинчены, вы можете снять или снять центральную панель X-тропы. Под ним мы увидим кабель ручного тормоза. У меня он был очень слабым.
А также, где ручка тормоза, вы можете найти гайку, которую нужно затянуть.
Честно говоря, нормы не знают, сколько потянуть этот гайки ручного тормоза, но я скрутил, пока кабель не был достаточно растянут. Вся процедура выполнялась с ручкой вниз, периодически проверяя.
Напоминаю, что в ручке имеются только задние колодки, которые очень просто меняются и стоят недорого. Так почти все автомобили оснащены ручным, а не электронным стояночным тормозом.
Фото-отчет о том, как без труда подтянуть тросик стояночного тормоза вашего Ниссан Х-трейл. Не надо ехать в сервис. Нужно приготовить лишь два инструмента.
Чаще всего, когда ручной тормоз не держит, причиной тому является ослабевший тросик, который находится под центральной панелью в салоне.
Нам понадобятся только крестовая отвертка и ключ на 10 мм.
Начнем
Для начала снимем пластиковую крышку центральной панели, которая располагается между сидениями, рядом с ручником.
Под ней увидим саморез, который надо открутить.
Затем снимем декоративную накладку и кожух с КПП (в статье машина с ручной коробкой передач). Она снимается легко, ее нужно потянуть за края вверх. А ручка КПП просто откручивается. Там мы видим еще два самореза. Откручиваем и их.
Сзади, у пассажирского дивана, на центральной панели есть еще 2 самореза по бокам. Их видно сразу.
Если откручены все 5 саморезов, можно приподнять или снять совсем центральную панель Икс-трейла. Под ней мы увидим тросик ручного тормоза. У меня он был очень ослаблен.
А также, там где ручка тормоза, можно найти гайку, которую надо подтягивать.
Честно скажу, нормы не знаю, насколько надо подтягивать эту гайку ручника, но я крутил до тех пор, пока тросик изрядно не натянулся. Всю процедуру проделывал при опущенном ручнике, периодически проверяя.
Напоминаю, что ручник держит только задние колодки, которые меняются очень просто, и стоят недорого. Так устроены практически все авто с ручным, а не электронным стояночным тормозом.
Регулировка стояночного ручного тормоза своими руками
Доброго времени суток, уважаемые автолюбители! Наверное, нет такого водителя, который начинал движение, забывая снять автомобиль с ручного тормоза? В этот момент мы «плюёмся» и думаем о том, зачем нам нужен этот стояночный тормоз, если удобнее фиксировать положение авто во время остановки на пониженную передачу.
Хотя, прекрасно понимаем, что бывают случаи, когда опять же запускаем двигатель, забывая, что машина зафиксирована передачей. Хорошо, если просто дёрнемся и заглохнем, а если впереди (сзади) чужой автомобиль? А если во время стоянки в нас (по «закону подлости»), въедет другой ас-водитель? Помимо ремонта бампера, придётся ремонтировать коробку передач своего авто.
В общем, этих «если» можно понапридумывать очень много. А и вправду, — для чего нам нужен стояночный тормоз («ручник»). Ведь если ручной тормоз внесен в конструкцию авто, значит ему отводятся какие-то функции.
Что такое и для чего нужен ручной тормоз
Регулировка ручного (стояночного) тормоза
Ручной (стояночный) тормоз выполняет функцию по удержанию автомобиля в неподвижном состоянии на стоянках и на уклонах.
Помимо своего основного предназначения, ручник используется также, при трогании с места во время остановки на подъёме, для вхождения в управляемый занос (естественно, при наличии опыта и навыков использования), при отказе педали основной тормозной системы.
В последнем случае, торможение ручником производится посредством резкого и сильного рывка рычага ручного тормоза.
Принцип действия, как и устройство ручного тормоза, просты. Стояночный тормоз имеет механический привод (трос ручного тормоза). В некоторых моделях тросик ручного тормоза воздействует на задние тормозные колодки, а в некоторых моделях, ручник воздействует на трансмиссию (карданный вал) и его называют центральный тормоз.
Водитель натягивает ручку ручного тормоза, натягивая, таким образом, тросик ручника. Благодаря коромыслу, происходит равномерное натяжение тросов на тормозные колодки обоих задних колес.
О том, что автомобиль поставлен на ручник, водителю сигнализирует датчик стояночного тормоза, расположенный на панели приборов. Поэтому, не забывайте перед началом движения убеждаться в том, что не горит лампочка ручного тормоза.
Как отрегулировать ручной тормоз
Регулировка ручника — видео Регулировка стояночного тормоза начинается с проверки его работоспособности. Проверка и регулировка ручного тормоза должна проводится через каждые 30 тыс. км. пробега. Желательно, даже если, по вашему мнению, он работает без перебоев.
Проверка работоспособности проводится просто. Затянув ручник до отказа, включить первую передачу и плавно отпустить педаль сцепления. Если стояночный тормоз в порядке, то двигатель авто должен заглохнуть. Если же автомобиль начинает, хоть и медленно, но двигаться, значит пришла пора регулировки, или нужен ремонт ручного тормоза.
Как правило, ремонт ручного тормоза заключается в замене троса. В большинстве же случаев требуется всего лишь подтянуть ручной тормоз. Каким образом? В принципе, это просто, и под силу любому водителю.
Порядок регулировки ручника
Регулировка стояночного тормоза должна проводиться на смотровой яме, эстакаде или на подъёмнике. Если такие условия отсутствуют, то после поддомкрачивания задней части кузова, обязательно установите опорные «козлы».
У некоторых марок автомобилей, регулировка привода ручного тормоза осуществляется непосредственно в салоне. Поэтому, прежде, чем приступать к обслуживанию системы стояночного тормоза, уточните в мануале, какая именно у вас система ручника.
- поднять рычаг стояночного тормоза на 1-3 щелчка;
- ослабить контрагайку уравнителя;
- завернуть регулировочную гайку уравнителя. Тросик привода ручника от этого должен натянуться. Если натяжения не происходит, то требуется замена троса стояночного тормоза;
- проверьте натяжение троса, затянув рукоятку на необходимое для вашей модели авто, количество щелчков;
- если всё в порядке и трос натянут, то для того, чтобы провернуть руками заднее колесо, потребуется немалое усилие. Затяните контрагайку уравнителя;
- далее отпустить рычаг ручника и провернуть задние колеса. Они должны вращаться без рывков, равномерно. Всё. Порядок.
- опустив заднюю часть авто на землю, проверьте эффективность ручника на первой передаче.
Удачного вам движения с отрегулированным стояночным тормозом.
Неисправности стояночного тормоза
Как правило, неисправности сводятся к тому, что ручник просто напросто не держит машину и необходимо лишь отрегулировать (подтянуть) его. С такой проблемой постоянно сталкиваются владельцы отечественных автомобилей.
Вторая наиболее часто встречающаяся неисправность стояночного устройства — не горит, или же наоборот, постоянно горит лампочка стояночного тормоза.
Регулировка, или как подтянуть стояночный тормоз
Как уже было сказано, механический привод ручника включен в те же тормозные колодки задних колес, которые приводятся в действие и основными, гидравлическими тормозами автомобиля. Поэтому мы не будем касаться неисправностей, имеющих место в самом барабане – тормозном механизме задних колес. Ведь в противном случае не работали бы основные.
Произведите следующие последовательные действия:
- поставьте автомобиль на смотровую яму или загоните на эстакаду;
- поднимите «ручник» на 2 щелчка;
- спуститесь под днище, ослабьте контргайку уравнителя;
- заворачивайте регулировочную гайку до натяжения тросика;
- затяните контргайку.
А если регулировочная гайка уже не натягивает трос? Это может иметь место на старых, долго эксплуатируемых автомобилях. В этом случае требуется его замена, так как от времени трос уже предельно вытянулся. Необходимо менять трос также при наличии признаков сильного износа, чтобы он не оборвался в самый неподходящий момент.
Не горит (горит постоянно) лампочка ручника
Тут сложно дать общую рекомендацию, в каждом отдельном случае необходимо найти электросхему для автомобиля, и уже по ней попытаться устранить возникшую неисправность. И если в первом случае лампочка могла просто перегореть, то при постоянном ее горении возможны замыкания в электросистеме, повлекшие за собой нарушение в индикации на панели приборов.
Устройство стояночного тормоза
Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика — высокопрочная сталь.

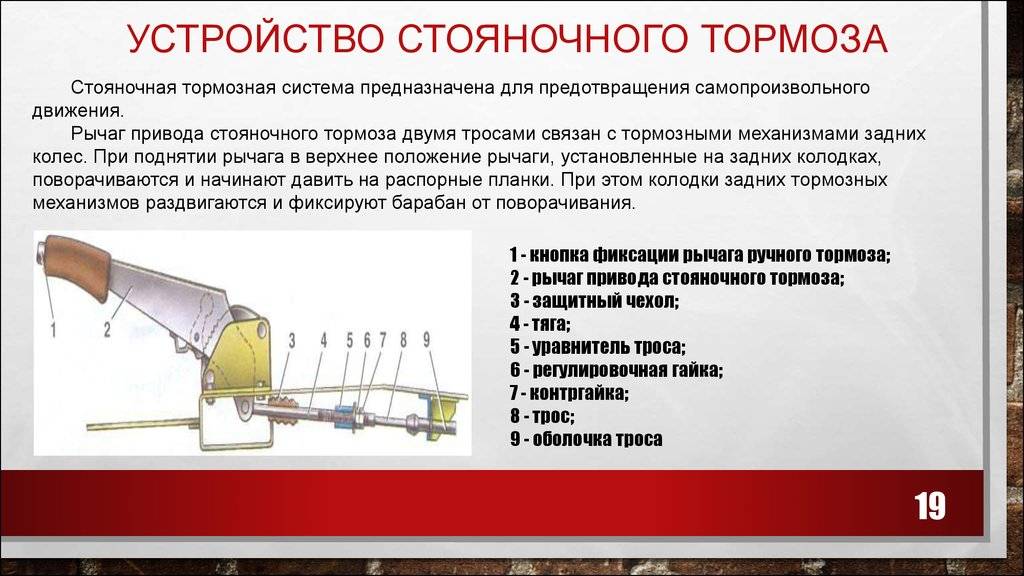

На схемах изображено устройство механического стояночного тормоза механического типа.
Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма
Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.
Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.
1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

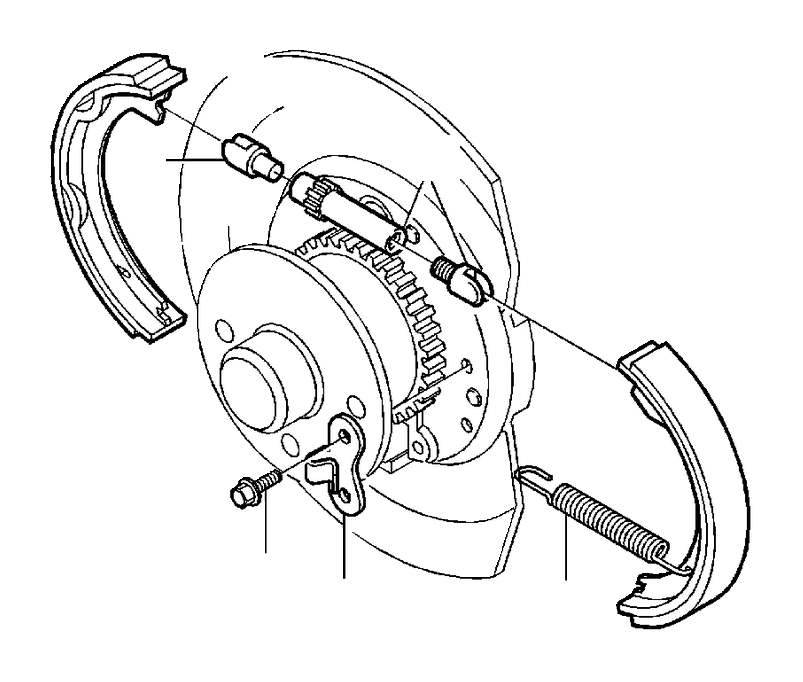

Принцип работы ручного механического тормоза с барабанными тормозами:
- Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%.
- Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
- Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
- Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.
На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.
Принцип работы электронного ручника:
- Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
- Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
- Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
- Для отключения электромеханического ручника достаточно также нажать кнопку.
Плюсы электронного тормоза:
- Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
- Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
- На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.
Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.
Подтягиваем ручник
Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:
- два рожковых гаечных ключа на 13, один из них желательно – торцевой;
- один ключ-головка на 8;
- верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).
Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:
- Опускаем в салоне автомобиля рычаг ручного тормоза.
- Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
- Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
- Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
- Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
- Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
- Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
- Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
- Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!
По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.
Инструменты:
- Ключ трещоточный
- Удлинитель
- Головка на 10 мм
- Высокая головка на 13 мм
- Гаечный ключ рожковый на 13 мм
Детали и расходники:
Аэрозольная смазка типа WD-40
Примечания:
Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.
1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.
2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.
3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.
4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.
5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.
6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.
Примечание:
Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.
7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.
В статье не хватает:
Фото деталей и расходников
Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.
Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.
Регулировка ручника и замена троса ручного тормоза
Ручник, или стояночный тормоз, присутствует в каждом автомобиле и является необходимым элементом системы безопасности. Бывают случаи, когда он не выполняет свою функцию полностью или частично. В любом случае эту неисправность необходимо как можно быстрее устранить.
Причины возникновения неисправности
Рычаг ручника ВАЗ 2110 в кожаном чехле
Рассмотрим принцип работы стояночного тормоза (ручника) на автомобиле ВАЗ 2110.
Он довольно прост. Одним из основных его элементов является специальный трос. Когда водитель натягивает ручку стояночного тормоза, то происходит натяжение этого тросика, которое равномерно распределяет своё воздействие на тормозные колодки каждого колеса автомобиля. В процессе эксплуатации происходит изнашивание накладок задних тормозных колодок, растягивания тросика, а в результате возникает необходимость в регулировке или ремонте ручника. Также очень часто водители, особенно начинающие, ездят с поднятым ручником, что приводит к преждевременному изнашиванию троса ручника. Если своевременно водитель не проведёт профилактику или ремонт этого механизма, то автомобиль может самостоятельно начать движение с места или будет притормаживать движение, вплоть до остановки, на подъёме.
Внешний вид троса стояночного тормоза на автомобиле ВАЗ 2110
Регулировку ручника можно выполнить не только в автосервисе, но и своими руками в домашних условиях. Но сначала необходимо ознакомиться со схемой ручного стояночного тормоза, чтобы знать основные её элементы для настройки данной системы.
Схема ручника на ВАЗ 2110
На этой схеме цифрами обозначены следующие элементы:
1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса
Первые шаги регулировки
Чтобы приступить к регулировке ручника, необходимо убедиться в наличии и доступности одного из трёх элементов: подъёмника, смотровой ямы или эстакады.
Самодельная эстакада для регулировки ручника на ВАЗ 2110
В домашних условиях чаще всего доступной является только смотровая яма. Если же не получается воспользоваться ни одним из перечисленных условий, то можно обойтись своеобразными опорными козлами, которые представляют собой жёсткую конструкцию, устанавливаемую под заднюю часть кузова, после её приподнятия домкратом. Кроме того, необходимо подготовить два гаечных ключа размером «13», а также пассатижи.
опустить рычаг стояночного тормоза в крайнее нижнее положение;
Один из этапов регулировки — опустить рычаг ручника
с помощью одного ключа на «13» нужно ослабить контргайку, при этом удерживать вторым ключом регулировочную гайку;
Ослабление контргайки и ослабление регулировочной гайки
Это ещё не всё, так как осталось несколько пунктов для выполнения полной настройки ручного тормоза.
Заключительные шаги по настройке
- продолжать вращение регулировочной гайки, пока мы не убедимся, что у рычага тормоза полный ход составляет примерно 3 щелчка (эту операцию удобно выполнять вдвоём – один человек вращает гайку, а второй проверяет ручник);
- после проверки рабочего хода нужно затянуть контргайку, удерживая ключом регулировочную гайку;
- теперь необходимо проверить, не перетянут ли тросик ручника: рычаг стояночного тормоза опускается вниз, приподнимаются домкратом задние колёса и прокручиваются руками – они должны вращаться равномерно, без задержек;
- если ход рычага всё ещё большой, то продолжаем заворачивать регулировочную гайку (или отворачивать, если трос перетянут) и регулярно проверять ход ручника, пока он не будет составлять 3 щелчка, а тормозные колодки не будут мешать вращению колёс.
После окончания регулировки системы следует проверить её работу. Для этого нужно водителю поставить свой автомобиль на участок дороги с уклоном от 23% и поднять рычаг стояночного тормоза. Если машина надёжно фиксируется на дороге и не движется, то это означает, что работы были проведены правильно.
